Een terugslagklep met dubbele plaat is een terugslagklep met veerondersteuning, ontworpen om terugstroming in vloeistof- en gasleidingsystemen te voorkomen. Vergeleken met conventionele terugslagkleppen – die afhankelijk zijn van een enkele, zware schijf die op een scharnier zwaait – maakt het ontwerp met dubbele plaat gebruik van twee lichtgewicht, halfronde schijven die met de stroming openen en sluiten. Het resultaat: snellere dynamische respons, aanzienlijk lager gewicht en een veel kleinere drukval over de klep.

Het waferlichaam wordt met behulp van doorgaande bouten rechtstreeks tussen twee pijpleidingflenzen geklemd. Er zijn geen flenzen op de klep zelf, waardoor de face-to-face-afmeting kort is en het totale gewicht laag. In een typisch leidingontwerp kan dit een gewichtsbesparing van wel 85% betekenen ten opzichte van een geflensde terugslagklep van hetzelfde formaat; een verschil dat van belang is als u leidingsteunen ontwerpt of in een druk pompstation werkt.

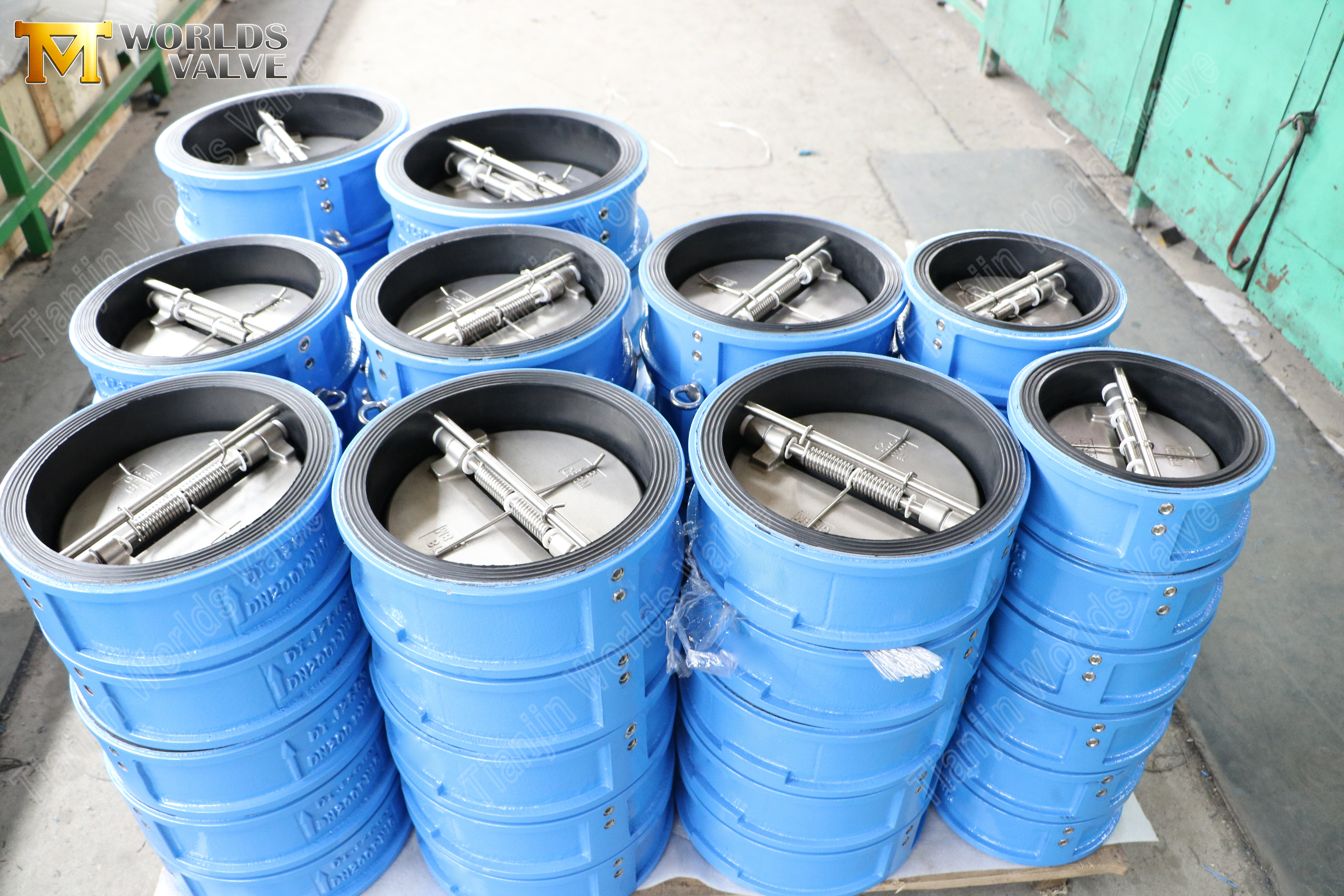

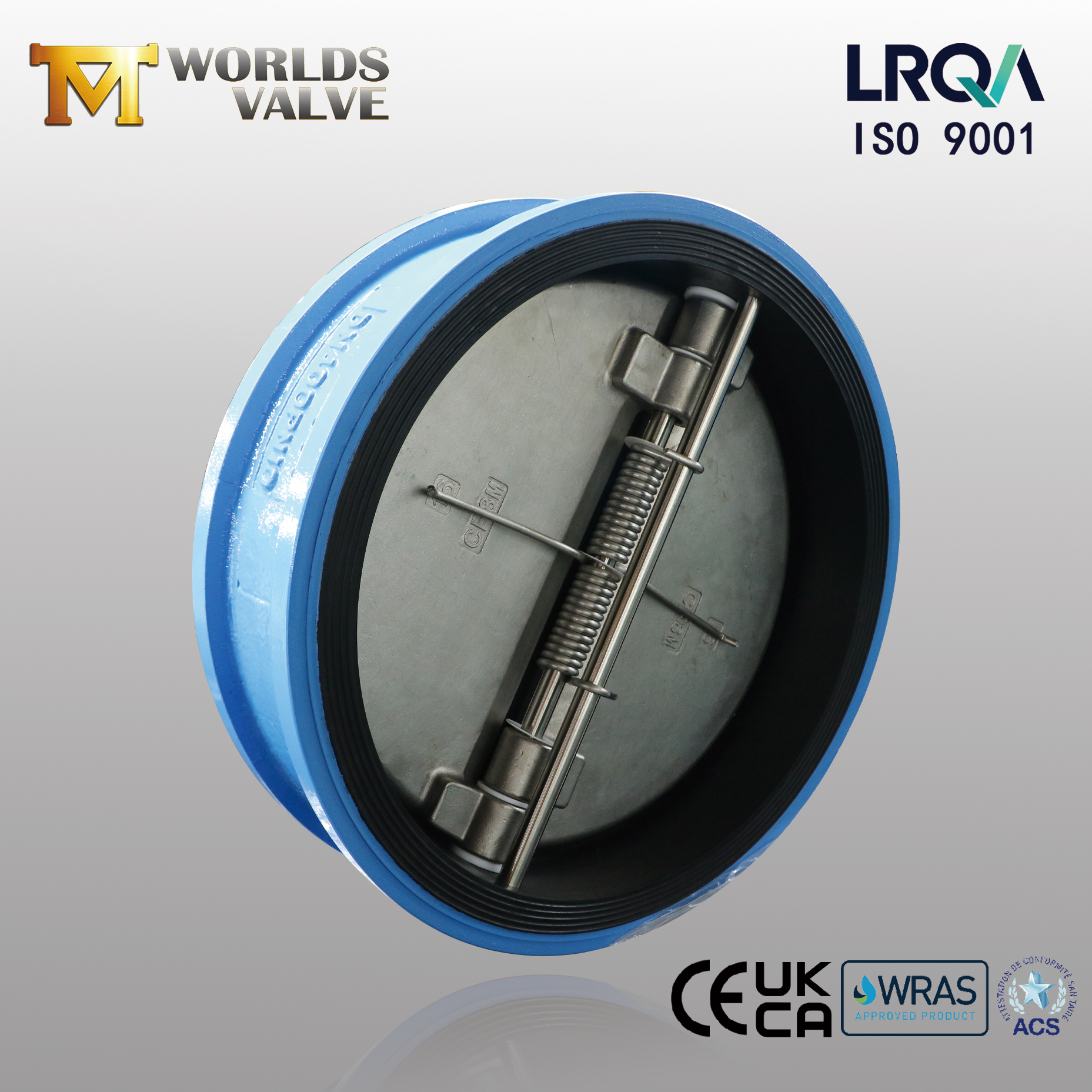

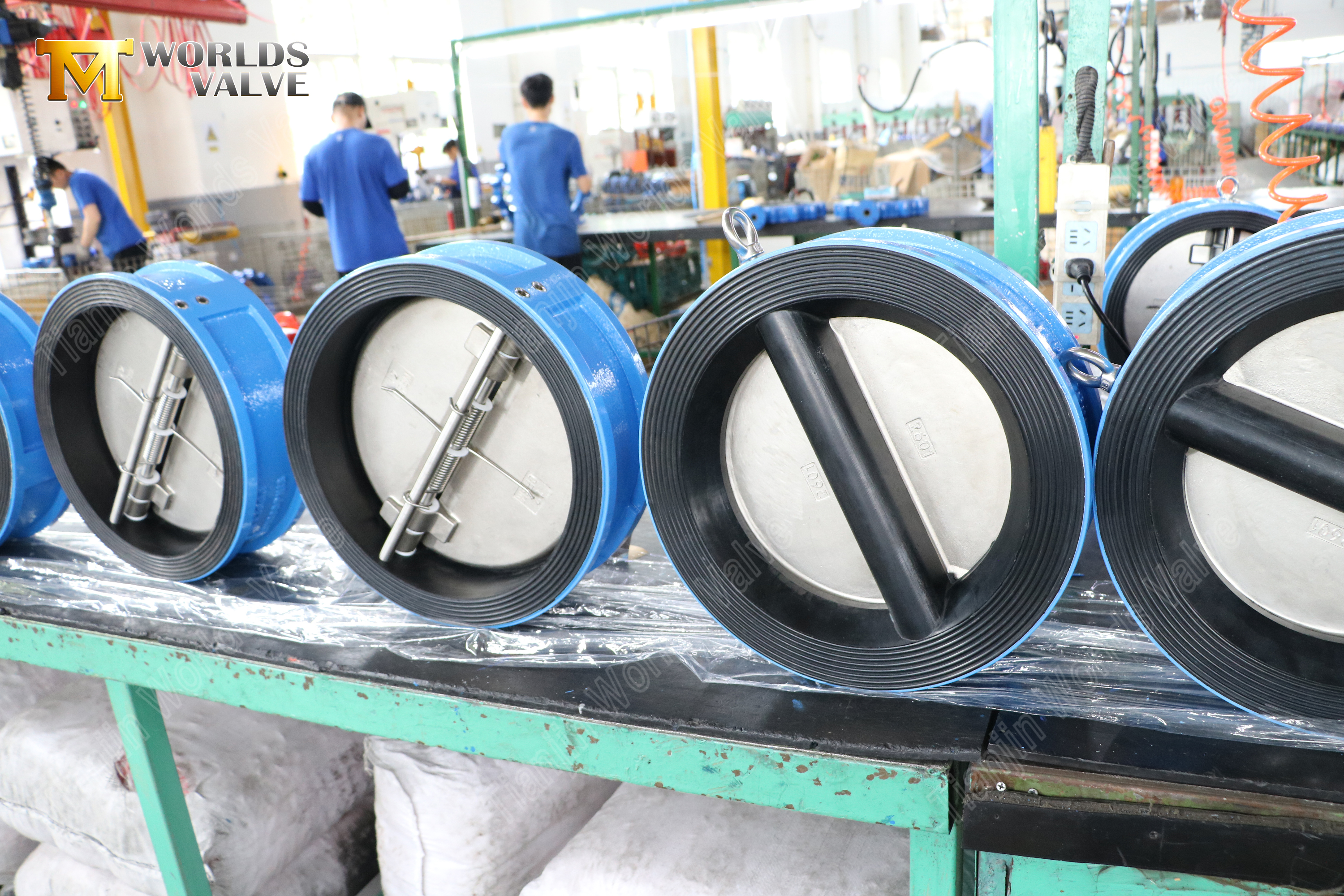

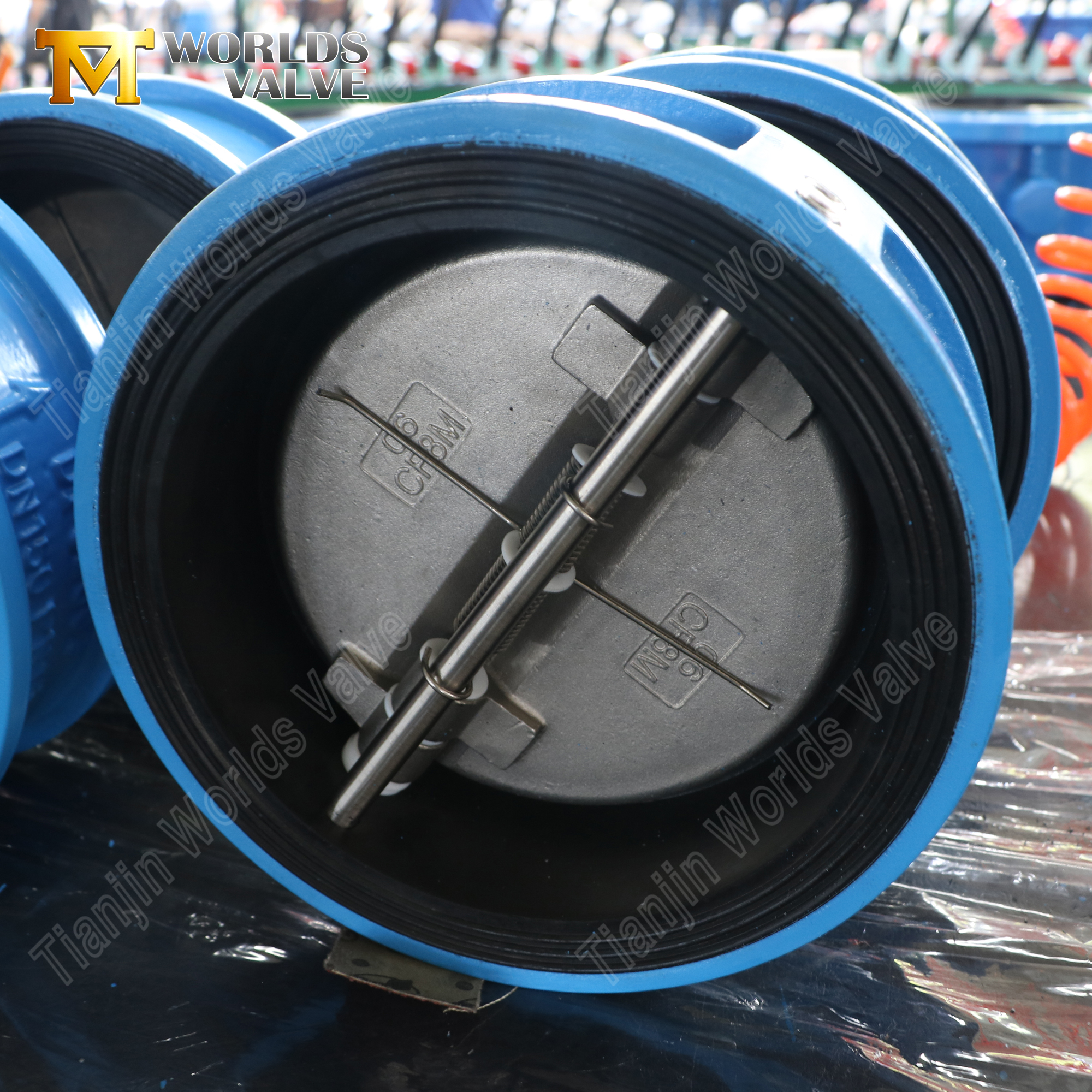

Dit model is voorzien van een nodulair gietijzeren huis (GGG40/500-7) met een interne boring volledig bekleed met EPDM, een CF8M roestvrijstalen schijf (AISI 316) voor corrosiebestendigheid op de blootgestelde metalen oppervlakken, en heeft een classificatie van PN10 (10 bar / 145 psi). De EPDM-zitting wordt rechtstreeks op het kleplichaam gevulkaniseerd (uitgehard) en vormt een permanente, chemische verbinding die lekpaden tussen de zitting en het lichaam elimineert – een cruciaal voordeel in toepassingen waar betrouwbaarheid en nullekkage niet onderhandelbaar zijn. De door een veer ondersteunde dubbele platen sluiten automatisch bij het omkeren van de stroom, doorgaans binnen 0,2 tot 0,5 seconden, afhankelijk van de lijndruk, waardoor pompen, compressoren en stroomopwaartse instrumenten effectief worden beschermd tegen schadelijke terugstroming en drukstoten.

Als directe OEM/ODM-fabrikant met meer dan 19 jaar exportervaring levert Tianjin Worlds Valve Co., Ltd. volledig aanpasbare wafer-terugslagkleppen met dubbele plaat - materialen, maten, drukwaarden, flensnormen en afdichtingsopties - allemaal afgestemd op uw exacte specificaties. Onze producten worden naar meer dan 50 landen geëxporteerd en worden ondersteund door ISO 9001 (gecertificeerd door LRQA), CE, UKCA, WRAS en ACS-certificeringen.

Introduceren:

Wafer-terugslagklep met dubbele plaat | Nodulair gietijzeren lichaam | CF8M-schijf | EPDM-zitting | PN10

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

BFHV02-TA01 - Gedetailleerde productinformatie

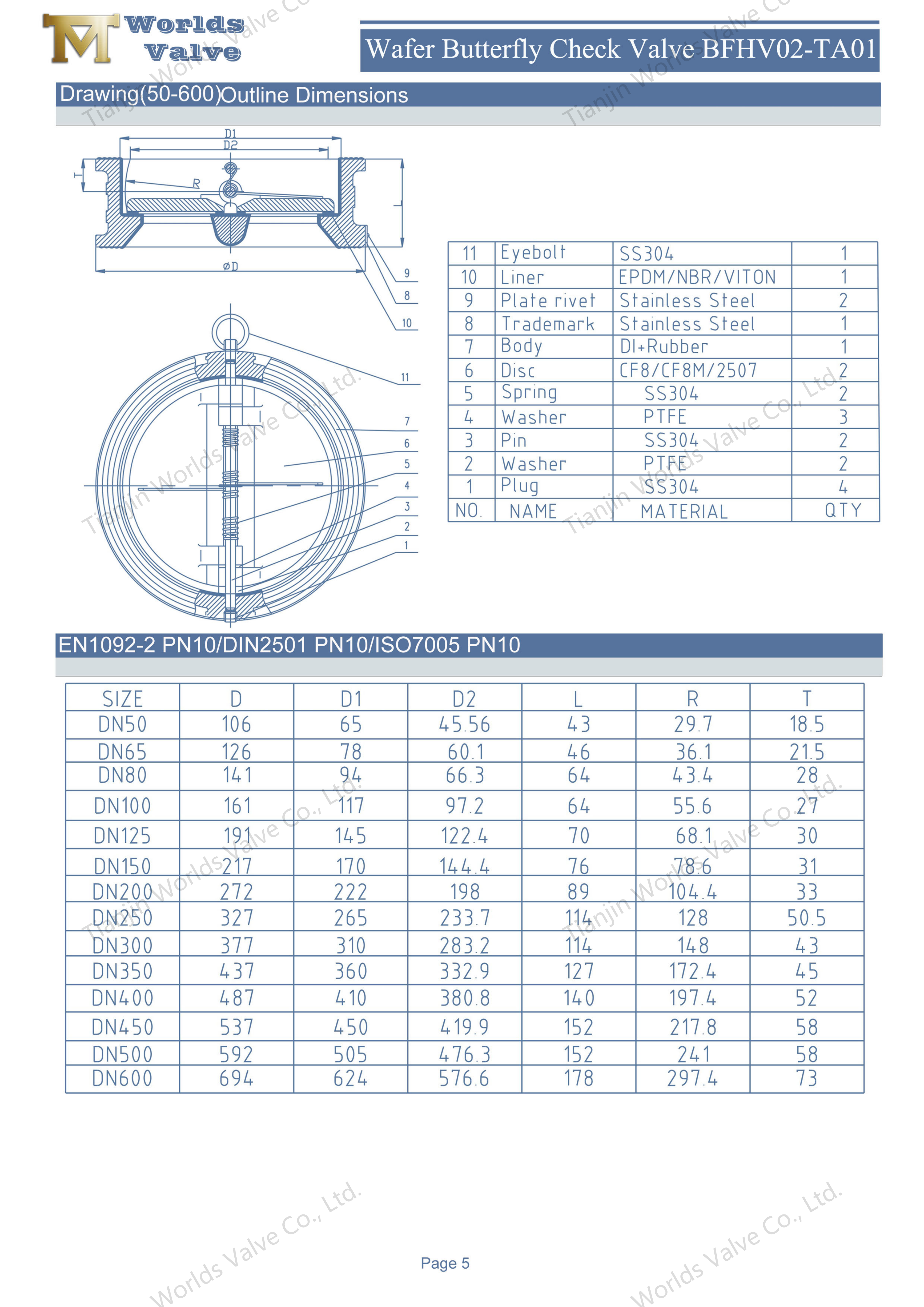

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Ontwerp met dubbele veer, snelle sluiting, minimale waterslag

• Snelle respons – Twee torsieveren werken onafhankelijk op elke schijf, waardoor de platen snel sluiten bij omkering van de stroom. De responstijd bedraagt ​​doorgaans minder dan 0,5 seconde, waardoor het risico op waterslag aanzienlijk wordt verminderd in vergelijking met terugslagkleppen, die 1 tot 2 seconden nodig hebben om volledig te sluiten.

• Gereduceerd gewicht – De twee halfronde platen wegen minder dan een enkele schijf met volledige doorlaat. Deze lagere massa betekent minder traagheidsweerstand tijdens het sluiten, waardoor de klapkrachten verder worden verminderd.

• Lage drukval – Wanneer ze volledig open zijn, liggen de platen plat tegen het stroompad. Het gestroomlijnde profiel zorgt voor minimale stroombeperking – doorgaans ΔP < 0,3 bar bij nominale stroomsnelheid.

• Korte installatielengte – Dankzij het wafelontwerp heeft u geen extra flensruimte op het klephuis nodig. Hierdoor wordt de totale lengte van de pijpleiding korter en worden de buigmomenten op aangrenzende flenzen verminderd.

2. Lichaam met EPDM-voering en gevulkaniseerde zitting – bescherming tegen corrosie waar dit het belangrijkst is

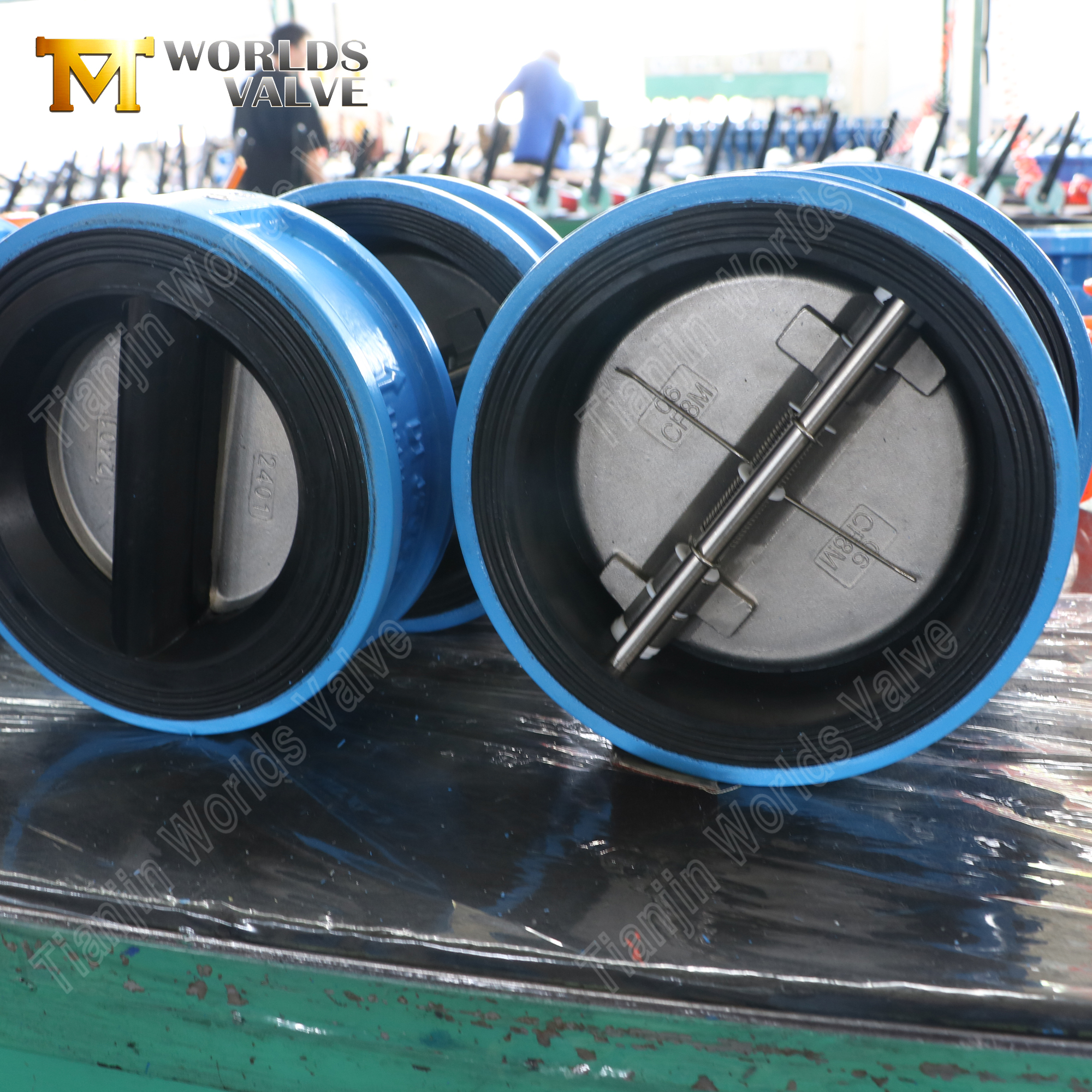

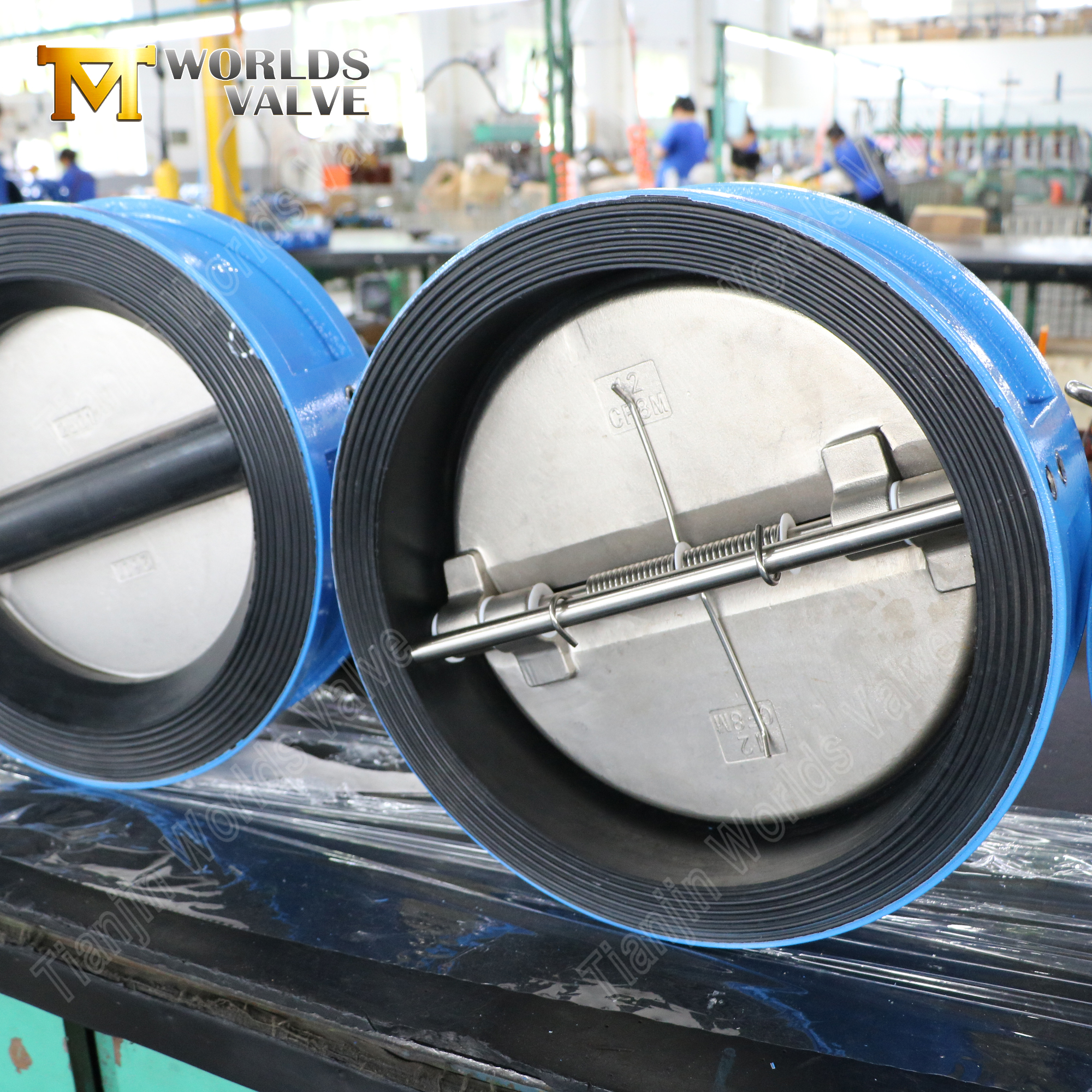

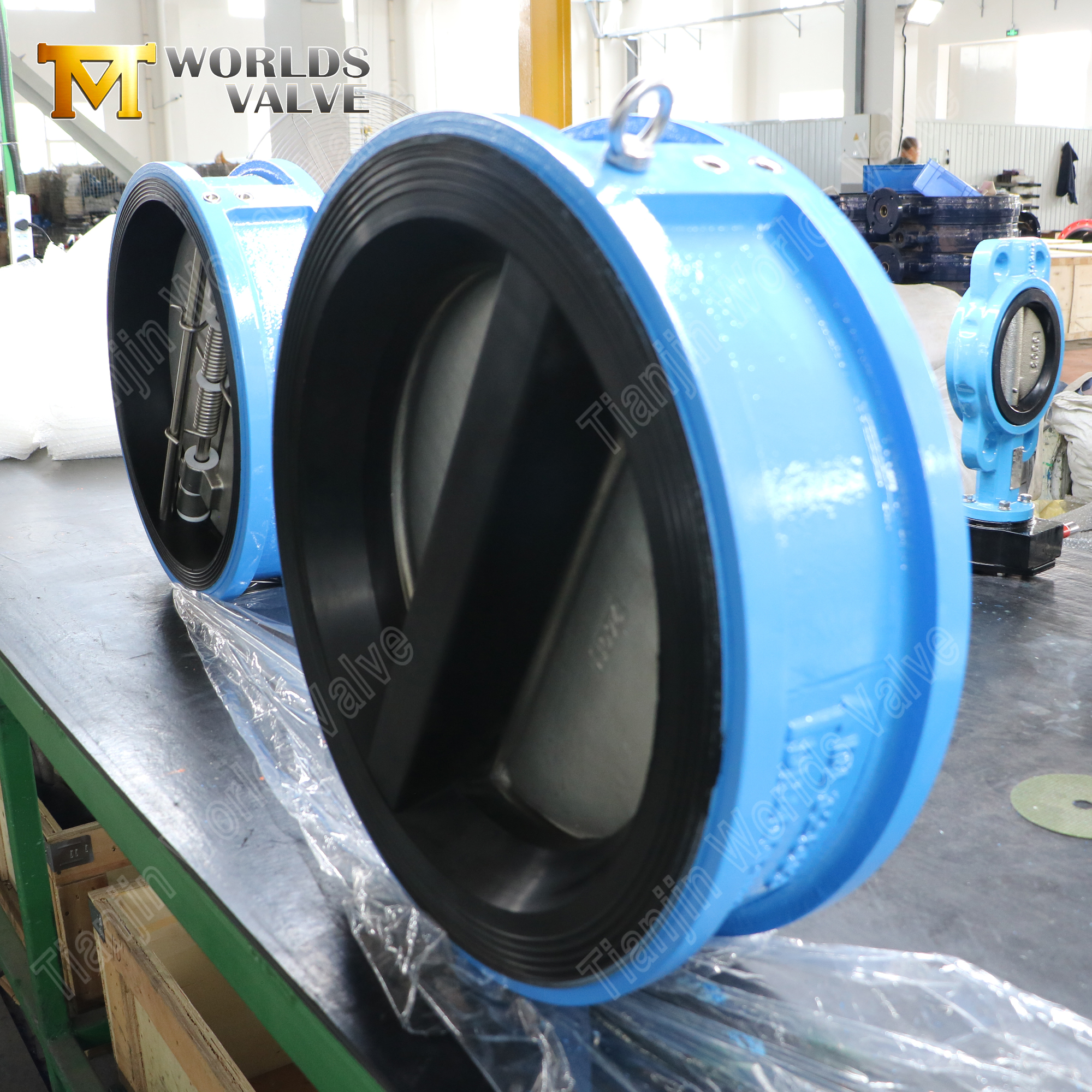

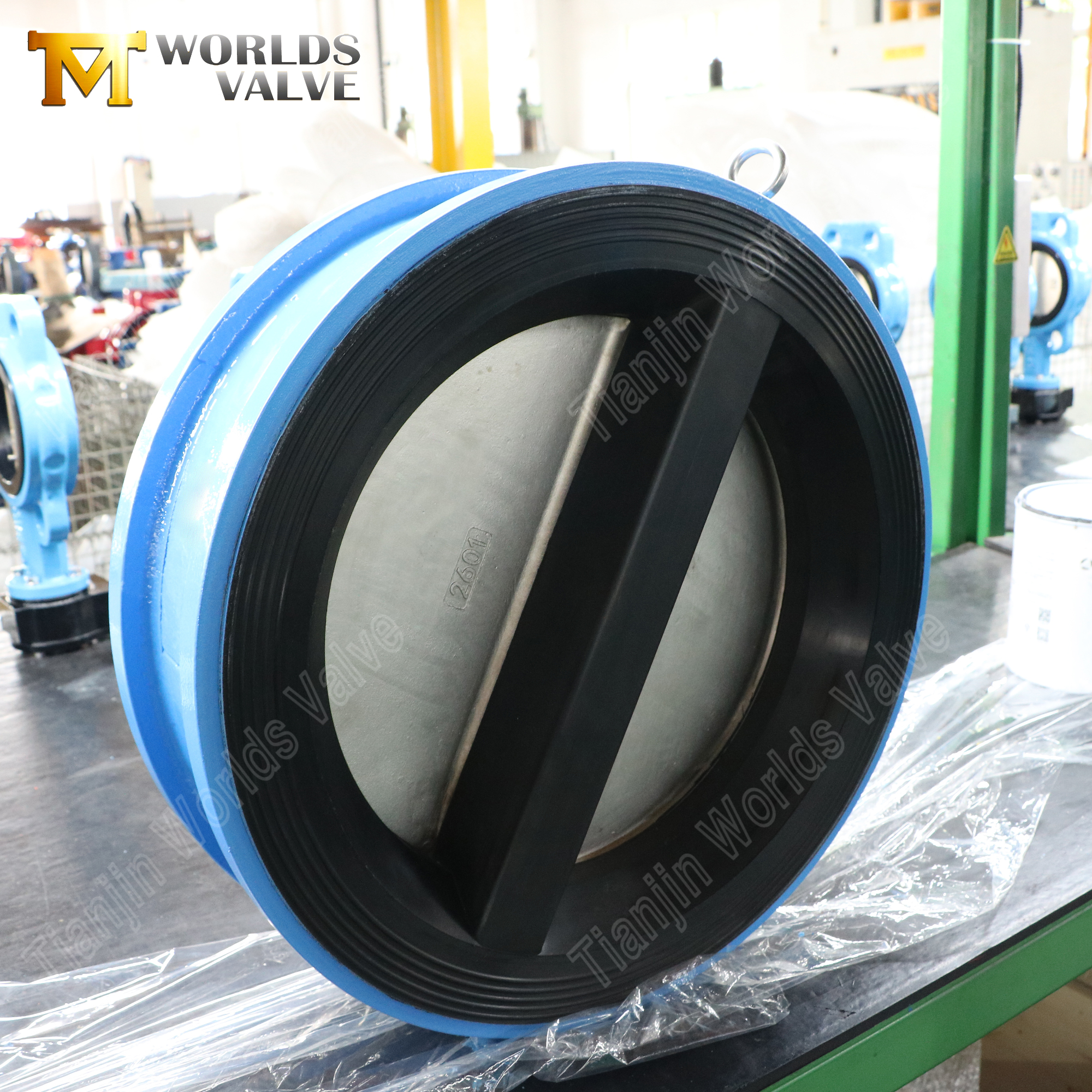

• Volledige interne boringvoering – Het gehele interne oppervlak van het kleplichaam is bekleed met EPDM, waardoor het nodulair gietijzeren lichaam volledig isoleert van de procesvloeistof. De schijf blijft echter blootliggend metaal (CF8M) – dit is opzettelijk. De EPDM beschermt het statische lichaam tegen corrosie, terwijl de CF8M-schijf corrosieweerstand biedt op het bewegende onderdeel, waar rubber onderhevig zou zijn aan mechanische slijtage.

• Gevulkaniseerde zitting (uitgehard op lichaam) – De EPDM-zitting is chemisch gebonden aan het kleplichaam via een vulkanisatieproces bij hoge temperaturen. Deze permanente verbinding elimineert eventuele lekpaden tussen de zitting en het lichaam, waardoor een luchtbeldichte afsluiting ontstaat en wordt voorkomen dat de zitting onder vacuümomstandigheden verschuift, losraakt of wordt weggezogen.

• Superieure chemische bestendigheid – EPDM is zeer goed bestand tegen water, afvalwater, verdunde zuren (tot 10% concentratie), alkaliën en gebruikelijke chemicaliën voor waterbehandeling, waaronder chloor (tot 2 ppm) en ozon.

3. Robuust lichaamsmateriaal: nodulair gietijzer (GGG40 / 500-7) met EPDM-voering

• Kern met hoge sterkte – Nodulair gietijzer biedt een treksterkte van ≥400 MPa en een vloeigrens van ≥250 MPa, waardoor betrouwbare prestaties worden geleverd onder drukstoten en tijdelijke omstandigheden.

• Slagvastheid – De nodulaire grafietstructuur zorgt voor uitzonderlijke taaiheid – nodulair gietijzer kan aanzienlijk meer impactenergie absorberen dan grijs ijzer zonder te breken.

• Corrosiebescherming – De interne voering van EPDM en de gevulkaniseerde zitting zorgen ervoor dat de carrosserie zelfs in agressieve media beschermd blijft, waarbij de mechanische sterkte van nodulair gietijzer wordt gecombineerd met de chemische weerstand van EPDM.

4. Superieur schijfmateriaal: CF8M roestvrij staal (AISI 316)

• Superieure corrosieweerstand – CF8M biedt uitstekende weerstand tegen putcorrosie en spleetcorrosie, vooral in chlorideomgevingen en zeewater, en presteert aanzienlijk beter dan 304 roestvrij staal (CF8) in agressieve omstandigheden.

• Brede chemische compatibiliteit – Geschikt voor water, afvalwater, milde chemicaliën, zuren en alkaliën. Niet aanbevolen voor sterke minerale zuren of toepassingen bij hoge temperaturen boven 200°C.

• Verlengde levensduur – Corrosiebestendige eigenschappen zorgen voor langdurige betrouwbaarheid, zelfs in veeleisende omgevingen. Bij normaal watergebruik gaat een CF8M-schijf een factor 2-3 langer mee dan een gecoate nodulair gietijzeren schijf.

5. Compact waferontwerp – ruimtebesparend en eenvoudige installatie

• Korte face-to-face afmeting – Het wafelontwerp neemt minimale ruimte in beslag tussen de flenzen – doorgaans 60-70% korter dan een gelijkwaardige geflensde terugslagklep. Dit maakt hem ideaal voor installaties in krappe pompkamers, op skids gemonteerde pakketten en retrofitprojecten waarbij de buislengte beperkt is.

• Eenvoudige installatie – De klep is gecentreerd tussen twee flenzen en vastgezet met doorgaande bouten. Er zijn geen extra flensmoeren op het klephuis nodig, waardoor de installatietijd en hardwarekosten worden verminderd.

• Lichtgewicht constructie – Tot 85% lichter dan vergelijkbare terugslagkleppen, waardoor de structurele belasting op leidingsystemen wordt verminderd en het hanteren tijdens de installatie wordt vereenvoudigd – een praktisch voordeel bij het werken op hoogte of in kleine ruimtes.

Selectiegids – Hoe u de juiste terugslagklep kiest

Installatie- en onderhoudstips

• Montagerichting – Veerondersteunde terugslagkleppen met dubbele plaat kunnen horizontaal of verticaal worden geïnstalleerd. Bij verticale installaties moet de stroomrichting naar boven gericht zijn om de veersluiting te vergemakkelijken.

• Flensuitlijning – Zorg ervoor dat de pijpflenzen parallel zijn en goed zijn uitgelijnd voordat u de bouten vastdraait. Een verkeerde uitlijning kan ertoe leiden dat het kleplichaam vervormt, wat de beweging van de schijf en de afdichtingsprestaties beïnvloedt.

• Pakkingkeuze – Gebruik platte pakkingen op beide flenzen. Bij dit model reikt de EPDM-voering niet tot aan de flensvlakken; er zijn aparte pakkingen vereist.

• Lente-inspectie – Inspecteer de veren jaarlijks in kritieke diensten. Veermoeheid is zeldzaam, maar kan optreden bij toepassingen met een hoge cyclus. Wij raden aan om de veren elke 100.000 cycli te vervangen of als onderdeel van een preventief onderhoudsschema.

• Schijfcontrole – Inspecteer de CF8M-schijf visueel op tekenen van putjes of slijtage tijdens routinematig pomponderhoud. Het schijfoppervlak moet glad zijn en vrij van diepe krassen.

Typische toepassingen

Wafer-terugslagkleppen met dubbele plaat, behuizing met EPDM-voering en gevulkaniseerde zitting worden vertrouwd in een breed scala van industrieën:

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen. Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een van 's werelds meest gerespecteerde certificeringsinstanties. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

• Specialisten in gevulkaniseerde zittingen. Onze EPDM-zittingen worden rechtstreeks op het kleplichaam gevulkaniseerd (uitgehard), waardoor een permanente, lekvrije verbinding ontstaat die het risico op verplaatsing van de zitting elimineert – een cruciaal voordeel bij vacuümservice en toepassingen met hoge betrouwbaarheid.

• Expertise op het gebied van EPDM-bekleding. We hebben uitgebreide ervaring met het vervaardigen van afsluiters met EPDM-gevoerde behuizingen voor water-, afvalwater- en industriële toepassingen. De interne boringvoering zorgt voor volledige corrosiebescherming van de carrosserie, terwijl de zichtbare CF8M-schijf duurzaamheid op het bewegende onderdeel biedt.

• Flexibiliteit die past bij uw project. Elke maat (DN40–DN1200). Elke druk (PN6–PN40). Elke flensnorm (ANSI, DIN, JIS, BS). Elk zitmateriaal (EPDM, NBR, FKM, CR, NR, CSM). Wij bouwen volgens uw specificaties, niet volgens onze catalogus.

• Ervaring die resultaat oplevert. 19+ jaar in de kleppenbranche. Duizenden dubbelplaat-wafer-terugslagkleppen verzonden naar meer dan 50 landen in Europa, Amerika, het Midden-Oosten en Zuidoost-Azië.

• Service waar u op kunt rekenen. Toegewijde projectmanager van bestelling tot oplevering. Typische doorlooptijd 15-40 dagen. Fabrieksbezoeken zijn welkom in Tianjin; we laten u graag zien hoe we werken.
