CBF01-TA01
OEM|ODM
| Hoeveelheid: | |
|---|---|
1. Vlinderkleppen met wormwielmechanisme Voor een soepele werking
- Precisiebesturing: het corrosiebestendige wormwielzaak zorgt voor een gladde rotatie van 0-90 °, zelfs onder hoog koppel.
- Zelfvergrendelingsontwerp: handhaaft de kleppositie zonder slippen, waardoor onbedoelde aanpassingen worden geëlimineerd.
- Verlengde levensduur: geharde stalen tandwielen met PTFE -smeerzakken verminderen de slijtage.
2. met rubber beklede afdichting voor superieure prestaties
- Bubble Dight-afsluiting: EPDM/NBR-rubbervoering biedt klasse VI afdichting (per ISO 5208).
- Chemische resistentie: bestand tegen zuren, alkalis en gechloreerd water (pH 4-10).
-Temperatuurveerkracht: werkt van -20 ° C tot 120 ° C (-4 ° F tot 248 ° F).
3. Wafeldytype ontwerp voor ruimte -efficiëntie
- Compacte installatie: past tussen ANSI/DIN/JIS -flenzen zonder extra hardware.
- Lekvrije verbinding: integrale flenspakkingen zorgen voor nullekkage bij maximaal 16 bar (232 psi).
4. Robuuste constructie
- Lichaamsmaterialen: ductiel ijzer (epoxy-gecoat) of SS316 voor corrosieve omgevingen.
- Schijf: roestvrij staal met volledige rubberen inkapseling om corrosie te voorkomen.
5. Gecertificeerde kwaliteit
- Naleving: CE, ISO 9001 en WRAS Certified.
- Testen: 100% hydrostatisch getest op 1,5x MAWP.
1. Expertise in OEM/ODM -services
Als een vertrouwde Wafer -type Butterfly Valve Factory bieden we op maat gemaakte oplossingen die zijn afgestemd op uw specifieke vereisten. Van ontwerp tot levering, we zorgen voor naadloze uitvoering.
2. Onderhoudsbesparingen
- Vervangbare rubberen voeringen verlengen de service -intervallen met 3x versus traditionele ontwerpen.
3. Wereldwijde naleving
- vooraf gecertificeerd voor EU-, VK- en Aziatische markten.
4. Aanpassing
- Optionele versnellingsbakpositie -indicatoren, vergrendelingsapparaten of uitgebreide stengels.
Maat | DN32-DN600 | DN650-DN2000 |
Werkdruk | 16Bar | 10 bar |
Schelp | 24 mars | 15 bar |
Zegel | 18Bar | 11Bar |
Bedrijfstemperatuur | -45 ℃ ~+150 ℃ | |
Werkomgeving | Ballast- en Bilge -systeem Chemische verwerking Ontziltingsinstallaties Boorplatforms Drinkwater Droge poeder Eten en drank Gasplanten Havc Mijnbouw Papierindustrie Zandbehandeling Zeewater Suikerindustrie Thermo Technische waterbehandeling Afvalwater | |
Rij methode | Hand Hefboom Wormwiel Elektrisch Pneumatisch | |

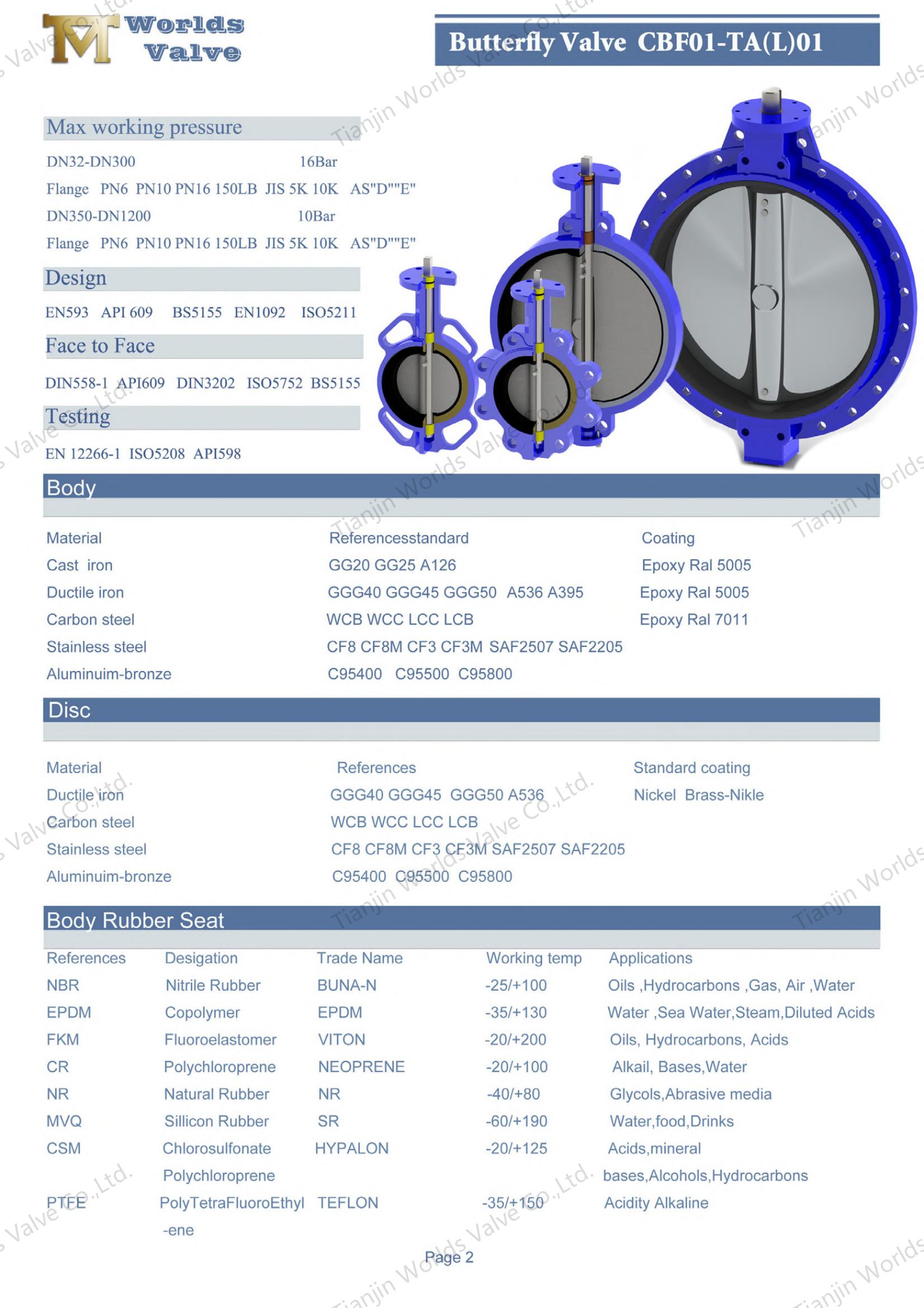

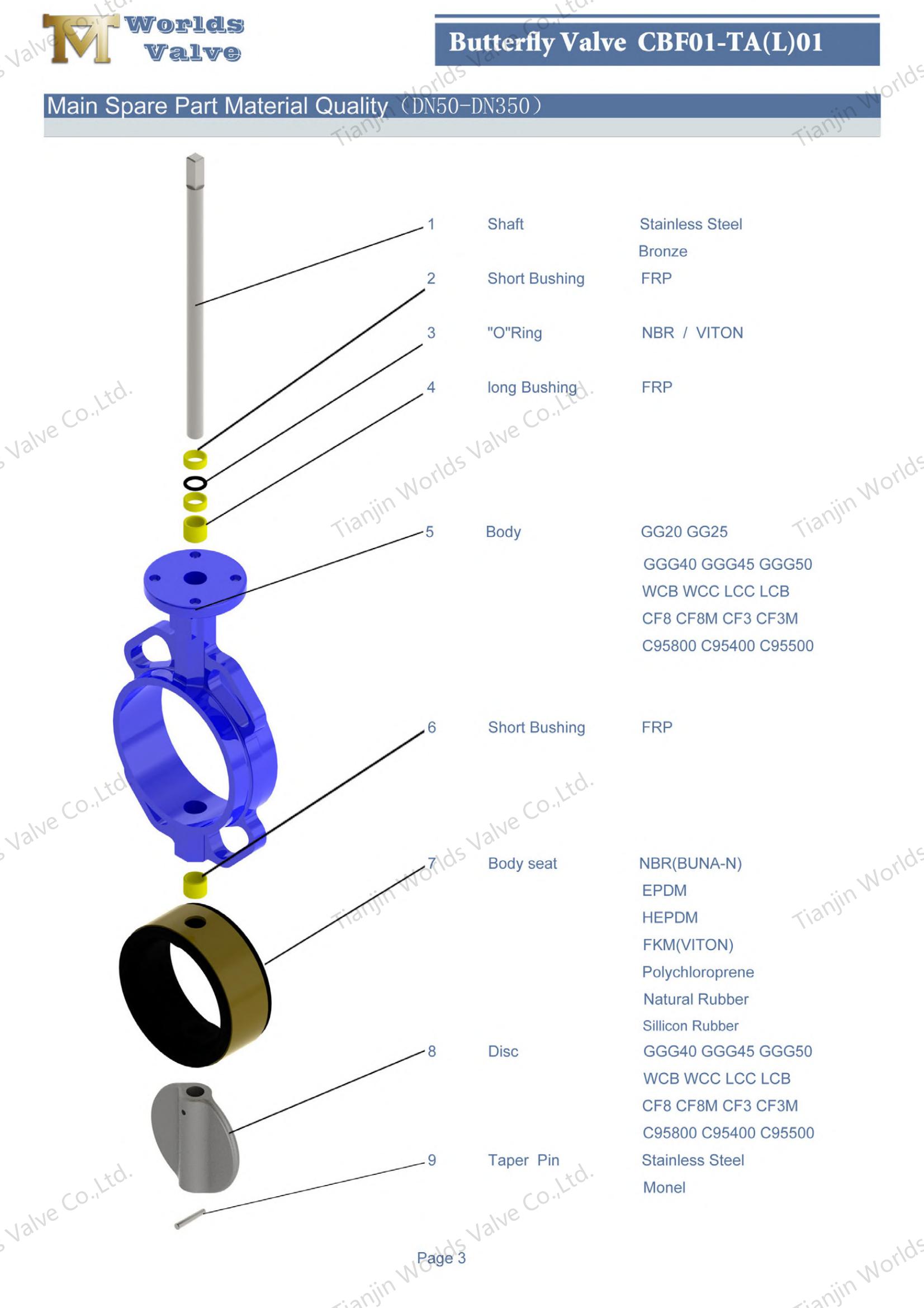

Naam | Materiaal |
Lichaam | Gietijzer Ductiel ijzer Koolstofstaal Roestvrij staal Al-Bronze |
Schijf | Ductiel ijzer Koolstofstaal roestvrij staal Al-Bronze |
Schacht | Roestvrij staal Monel K500 |
Seat | Buna NBR EPDM Viton PTFE Hepdm Neopreen Hypalon natuurlijk rubber |
Ontwerpstandaard | EN 593, MSS SP67 API 609 BS5155 |
Inspectie & test | API 598 ISO 5208 EN 12266 |
Eind standaard | ANSI B16.1 Cl. 125LB & B16.5 Cl. 150lb Als 2129 Tabel D&E BS 10 Tabel D&E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150lb Awwa C207 SABS 1123 Tabel 1000/3 & Tabel 1600/3 |
Gezicht tot aangezicht | ISO 5752, EN 558, MSS SP67 en API 609 DIN3202 |
Bovenste flens | ISO 5211 (volgens de behoeften van de klant) |
Ontdek wormwiel bediende wafer vlinderkleppen met rubberen voering - CE, ISO en WRAS gecertificeerd voor water-, HVAC- en chemische systemen. Vraag vandaag naar prijs en specificaties!
