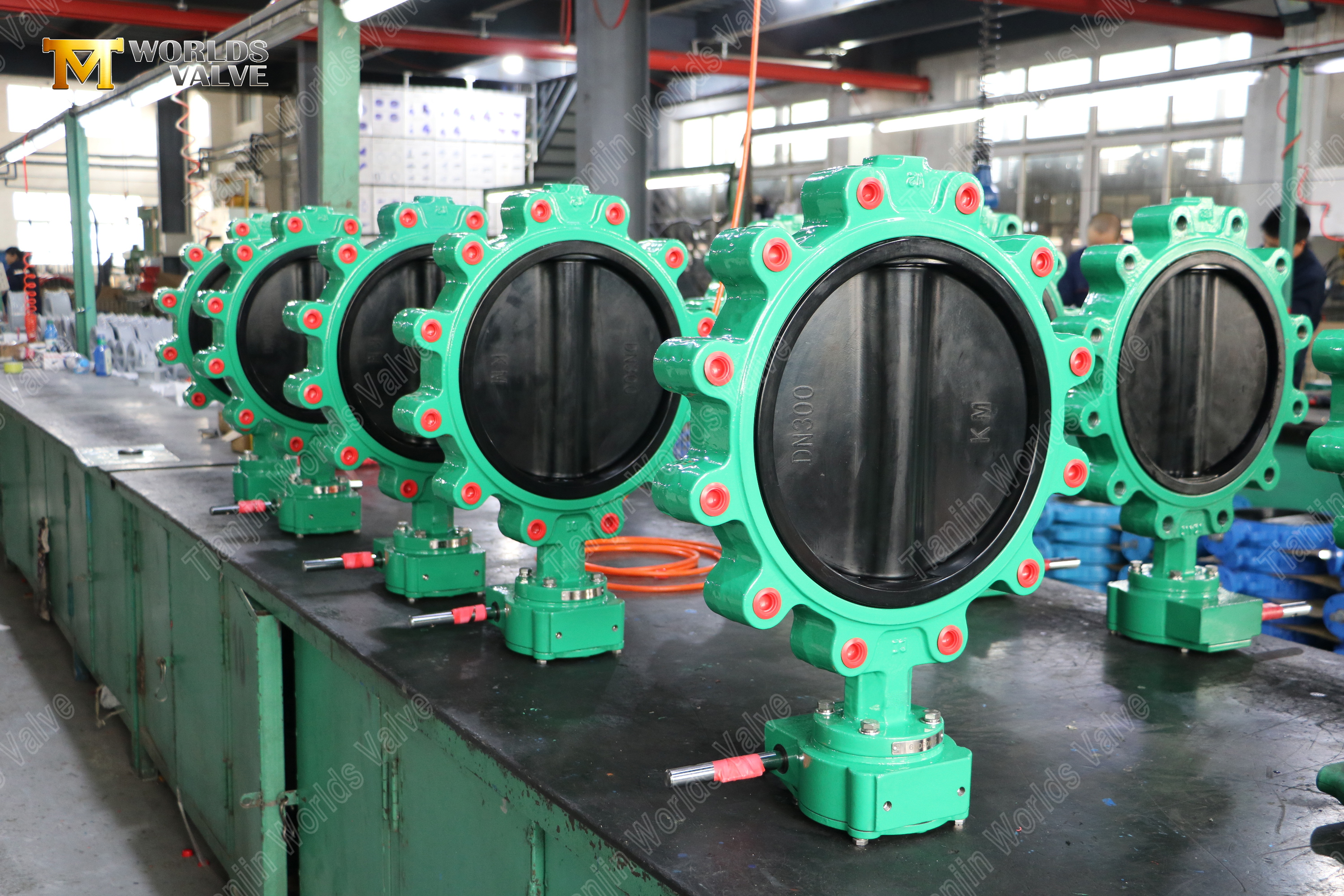

Wormwiel-vlinderklep met nylon bedekte DI-schijf

Wormwiel-vlinderklep met nylon bedekte DI-schijf

Tianjin Worlds Valve Co., Ltd. – Uw betrouwbare bron voor duurzame, kosteneffectieve stroomregeling

CBF02-TL03-Bedienings- en onderhoudshandleiding DOWNLOAD

Belangrijkste technische voordelen en ontwerpvoordelen:

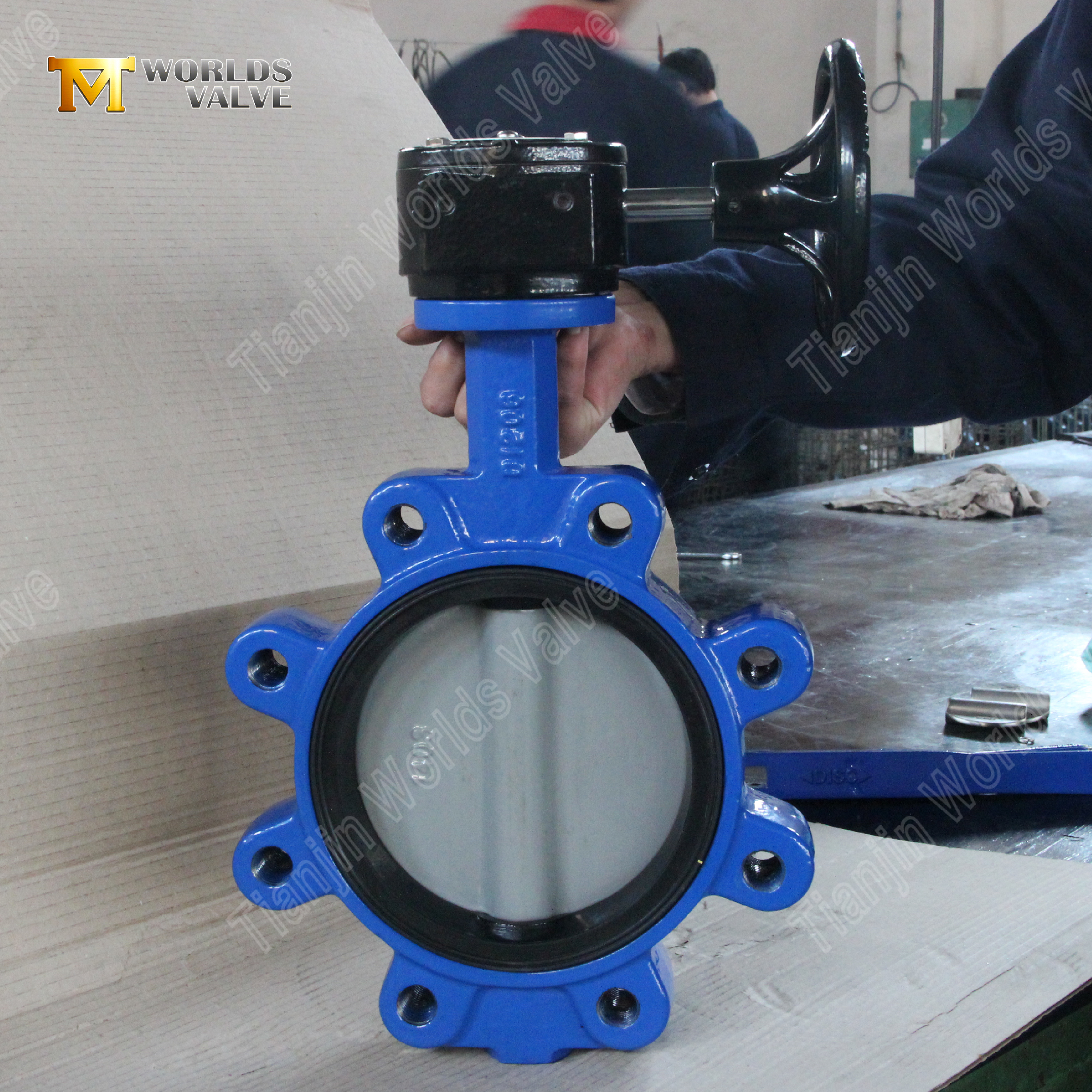

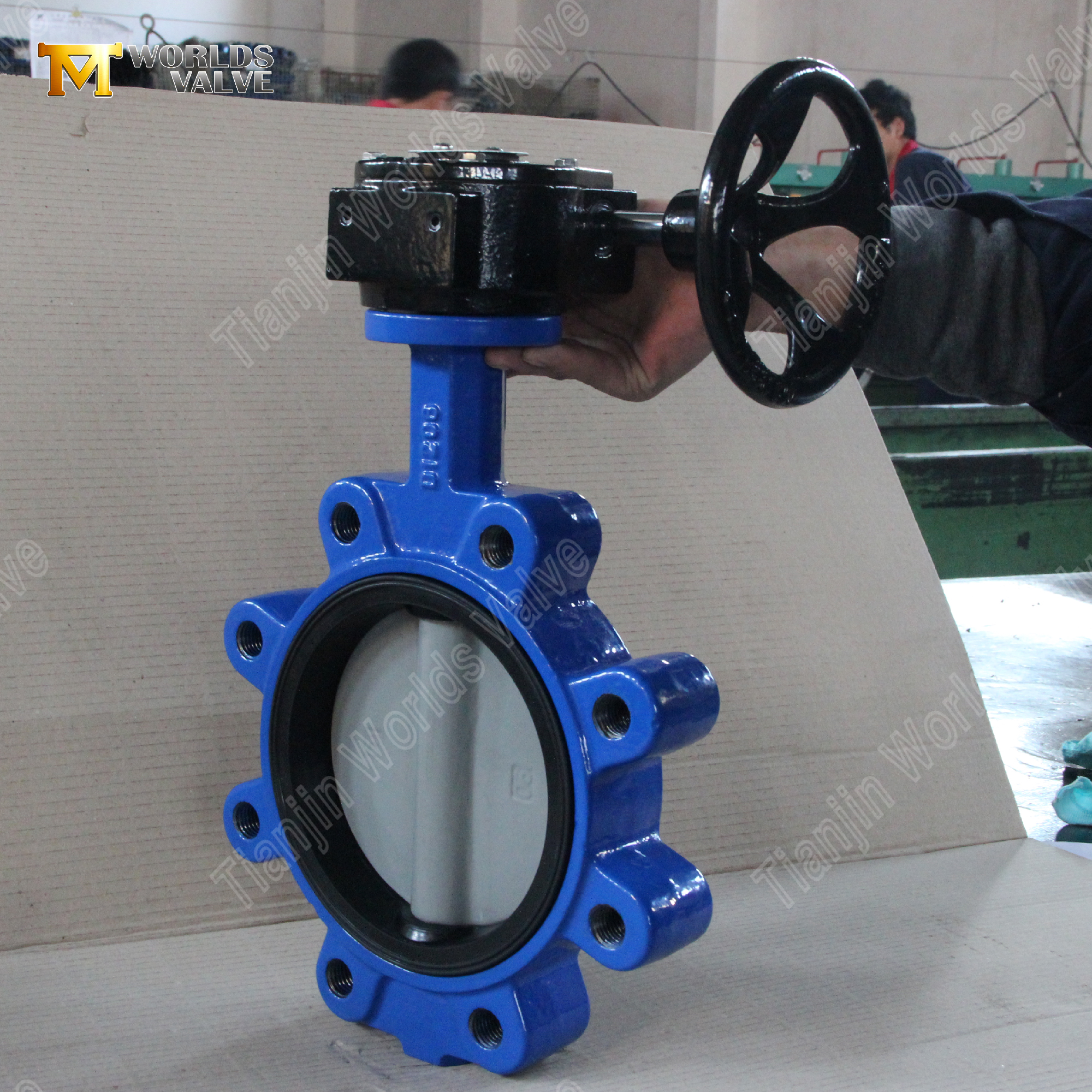

1. Precisie-wormwielbediening voor moeiteloze bediening

• Soepele en eenvoudige handmatige bediening: Het heavy-duty wormwielmechanisme biedt een groot mechanisch voordeel, waardoor het vereiste bedieningskoppel tot 60% wordt verminderd in vergelijking met standaard handhendels, waardoor een soepele en gecontroleerde klepbediening mogelijk is, zelfs onder hogere druk.

• Stabiele positievergrendeling: Het zelfremmende karakter van het wormwiel zorgt ervoor dat de klepschijf veilig in elke ingestelde positie blijft (open, gesloten of gedeeltelijk open) zonder te gaan driften, wat een nauwkeurige stroomregeling oplevert.

• Duurzame en beschermde versnellingsbak: De tandwielkast is gehuisvest in een afgedichte, corrosiebestendige behuizing, die de interne componenten beschermt tegen zware omgevingsomstandigheden.

2. Nylon 11-gecoate gietijzeren schijf voor superieure bescherming

• Uitstekende corrosie- en slijtvastheid: De schijf is gecoat met een thermisch gebonden laag Nylon 11 (Polyamide 11), waardoor een stevige, niet-klevende barrière ontstaat. Dit beschermt het onderliggende nodulair gietijzer tegen roest, aanslag en schade door licht corrosieve vloeistoffen en schurende deeltjes.

• Minder onderhoud en langere levensduur: De inerte nyloncoating voorkomt materiaalophoping op de schijf, minimaliseert slijtage tegen de zitting en verlengt de levensduur van de klep aanzienlijk in veeleisende water- en industriële toepassingen.

• Kosteneffectief alternatief: Biedt een meer economische en toch zeer duurzame oplossing in vergelijking met een volledig roestvrijstalen constructie voor compatibele diensten.

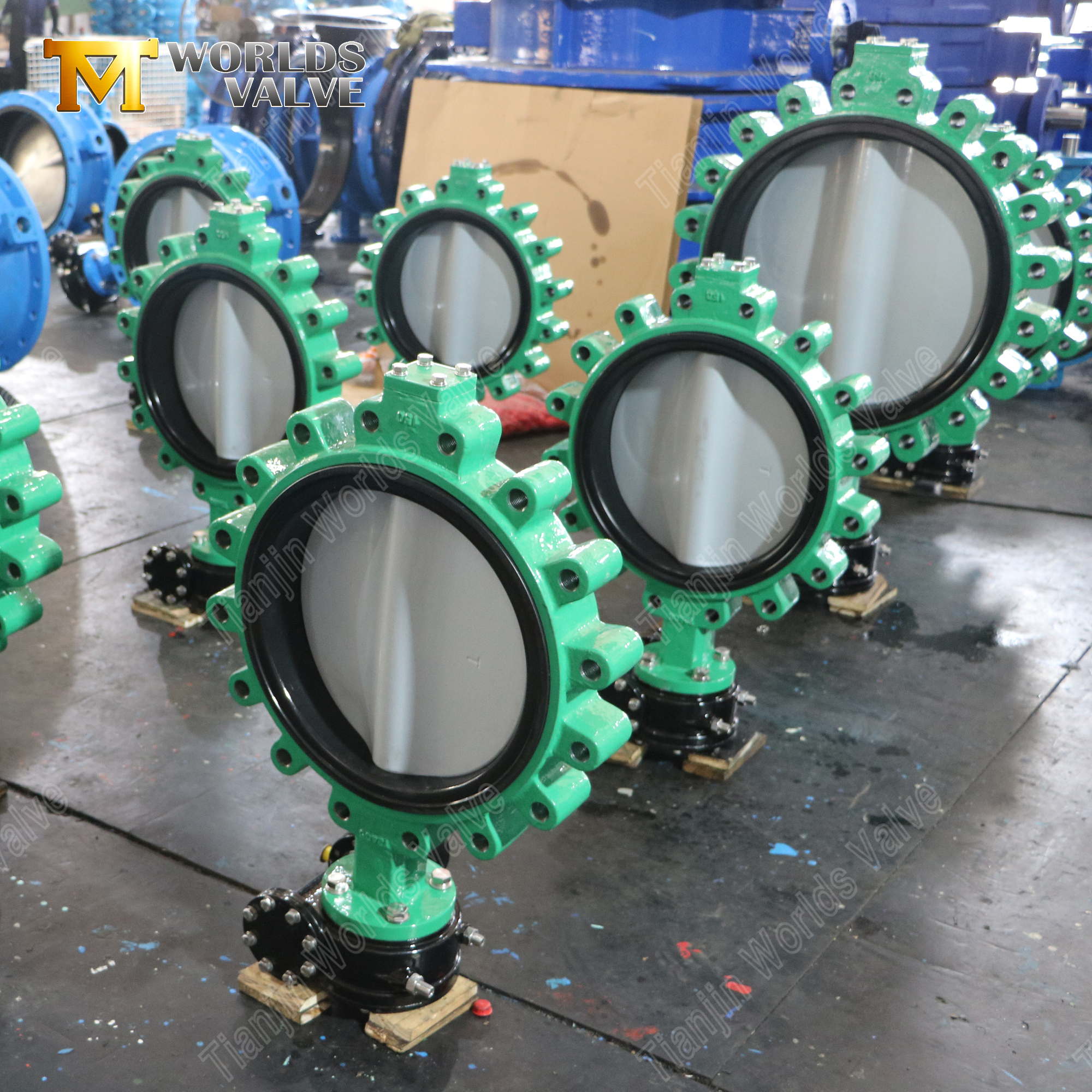

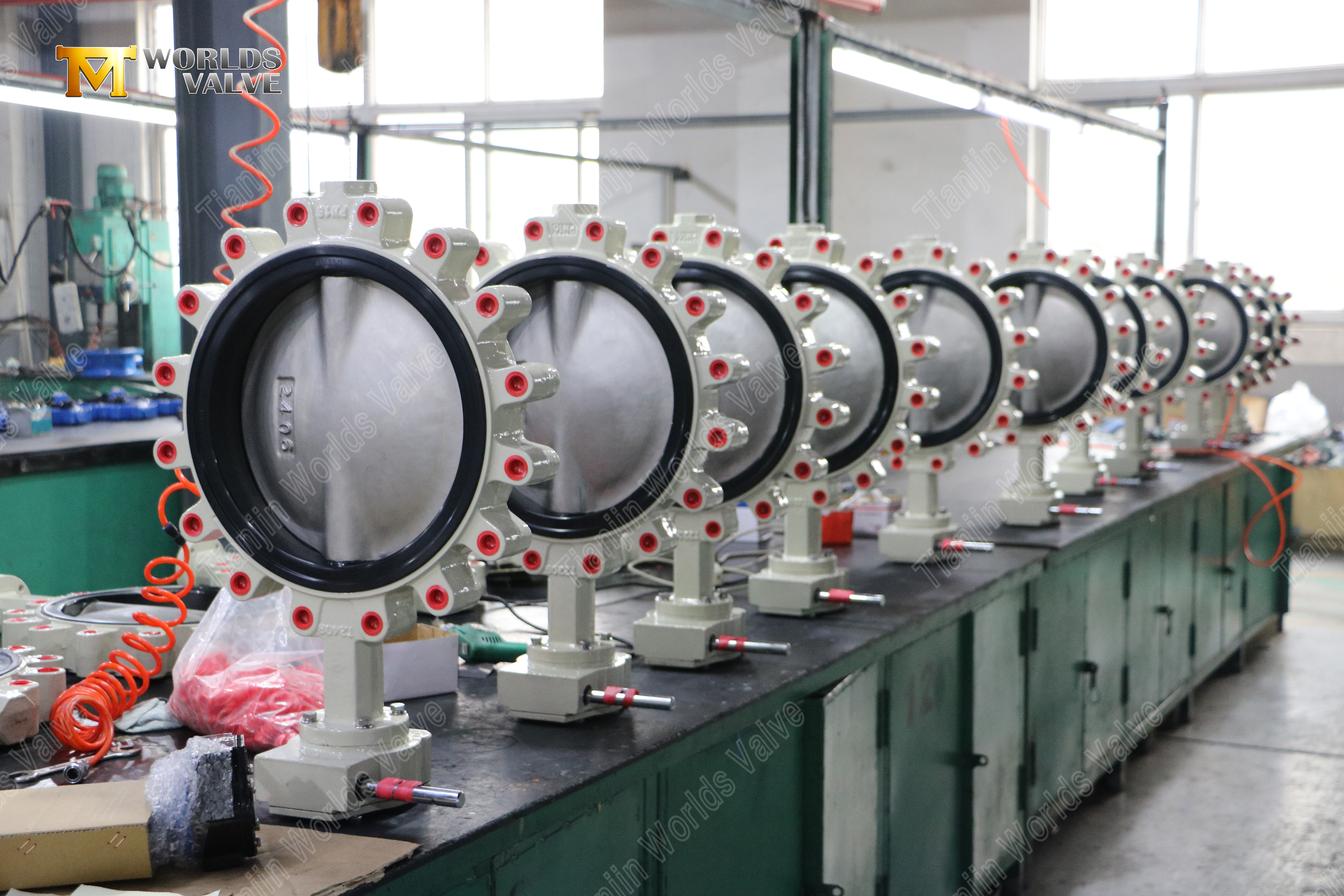

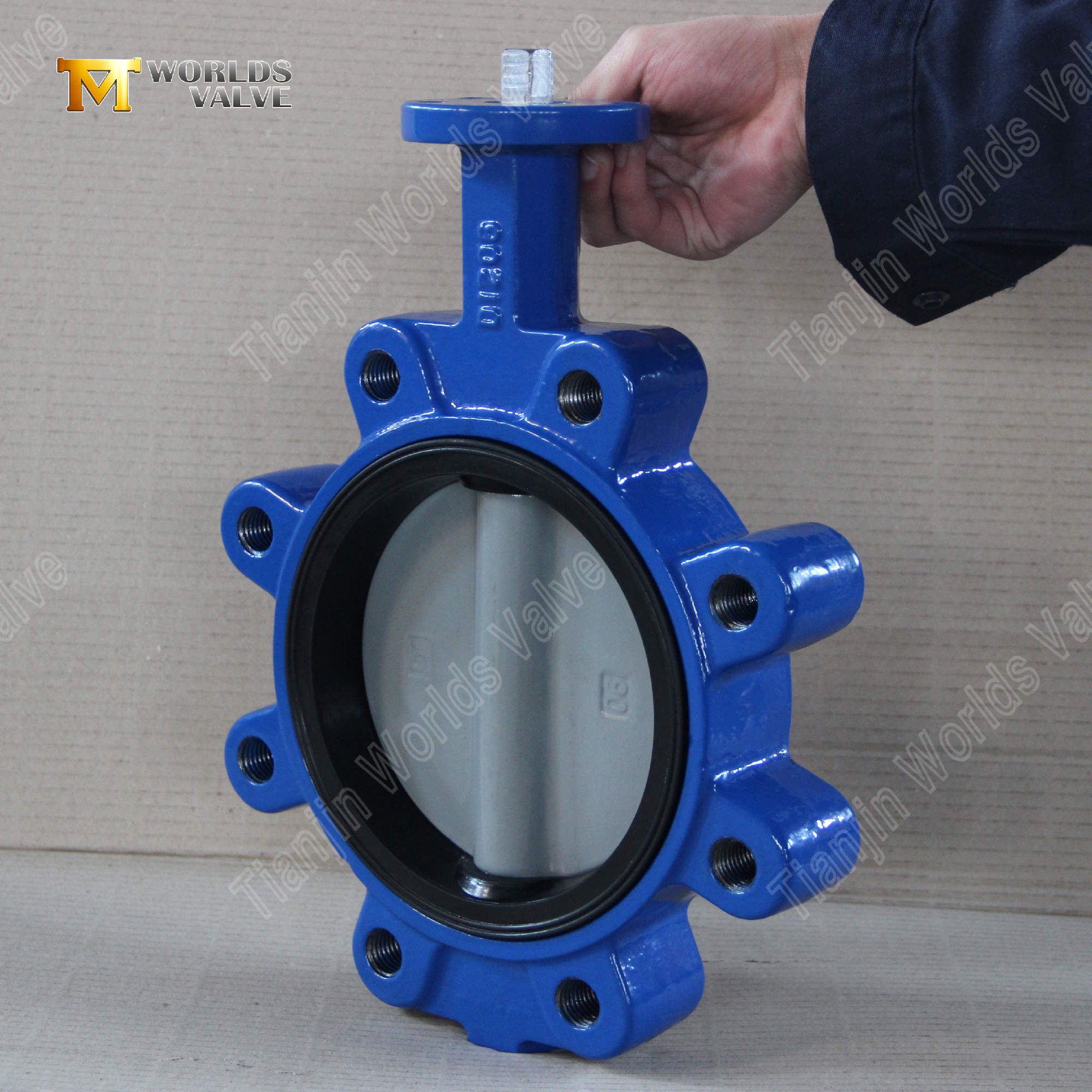

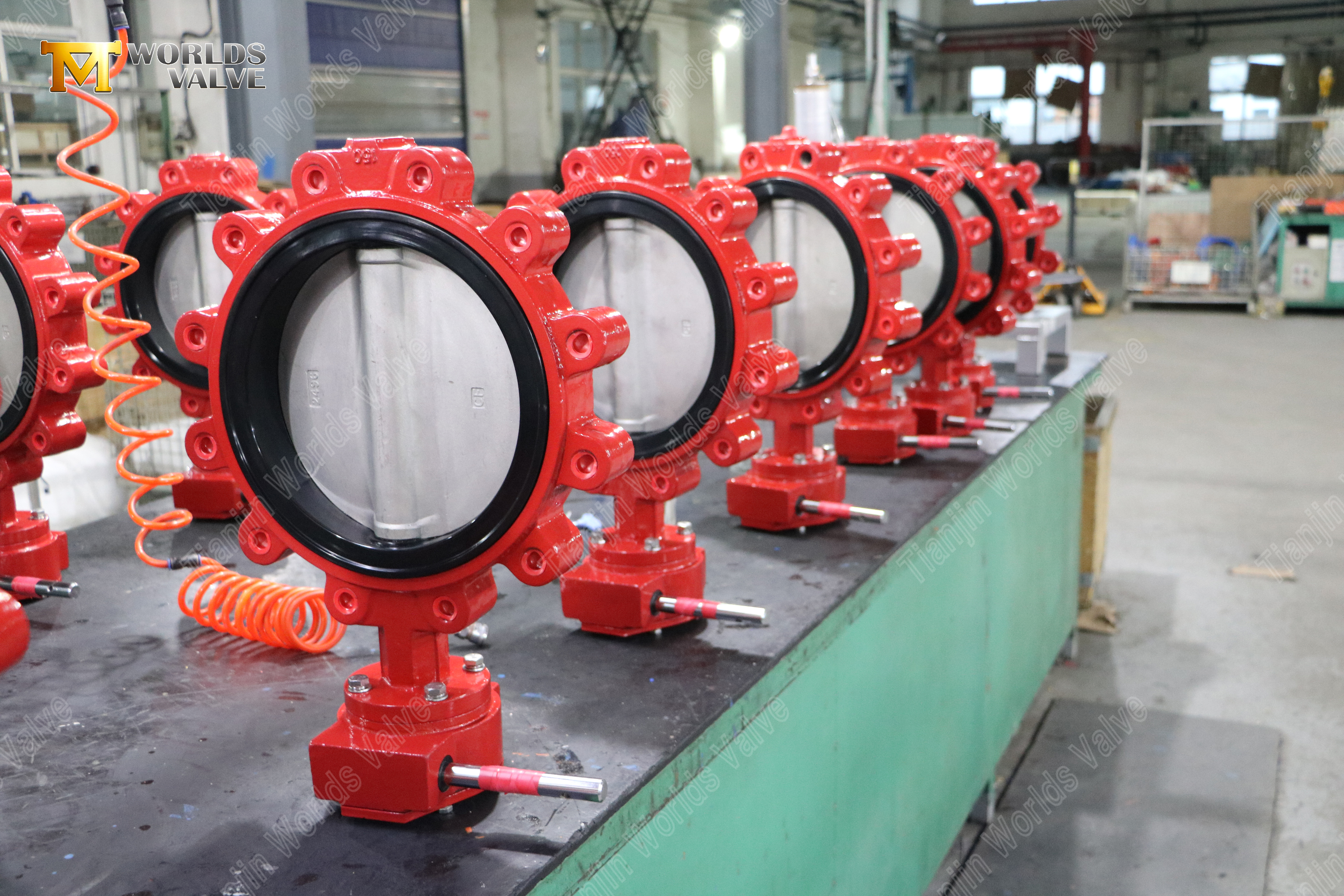

3. Lug-type behuizing voor veilige en flexibele installatie

• Mogelijkheid tot end-of-line-service: Dankzij de nokgaten met schroefdraad kan de klep rechtstreeks op een enkele pijpleidingflens worden vastgeschroefd, waardoor deze ideaal is voor het isoleren van delen van een systeem of voor gebruik aan het einde van een leidingtraject.

• Robuuste en lekvrije verbinding: Biedt een sterke, veilige montage die bij bepaalde toepassingen beter bestand is tegen spanningen en trillingen in pijpleidingen dan wafer-achtige kleppen.

• Eenvoudige montage en verwijdering: Vereenvoudigt installatie- en onderhoudsprocedures zonder dat aan één kant speciale moeren of extra hardware nodig zijn.

4. Betrouwbare EPDM-afdichting en luchtbeldichte prestaties

• Nul-lekkage afsluiting: Beschikt over een veerkrachtige EPDM-zitting die zorgt voor een uitstekende, luchtbeldichte afdichting (getest volgens EN 12266-1 Klasse A-normen) tegen water en een breed scala aan neutrale media.

• Temperatuurbestendigheid: De EPDM-zitting behoudt de afdichtingsintegriteit over een temperatuurbereik van -20°C tot 120°C.

Standaard:

Concurrentievoordelen en waardevoorstel:

Ongeëvenaarde onderhoudsbesparingen: het vervangbare zittingontwerp vermindert de uitvaltijd en onderdelenkosten drastisch gedurende de levensduur van de klep.

• Bewezen duurzaamheid: De combinatie van een nodulair gietijzeren schijf en een behuizing met epoxycoating zorgt voor een langdurige, betrouwbare service.

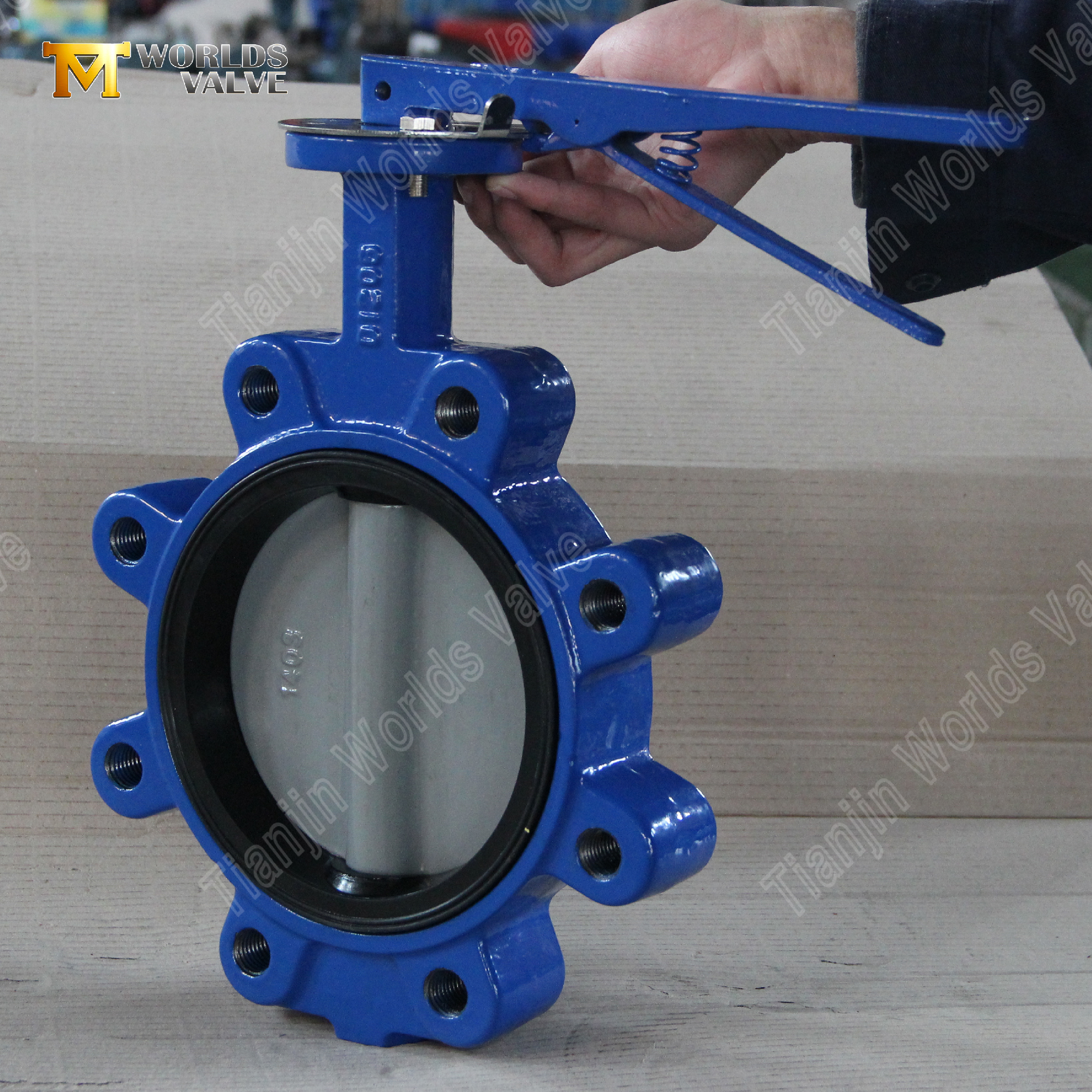

• Directe handmatige eenvoud: De hendel zorgt voor een snelle, storingsvrije bediening zonder externe voeding.

• Directe OEM-waarde: We bieden concurrerende prijzen, betrouwbare doorlooptijden en flexibiliteit voor aangepaste branding of kleine aanpassingen.

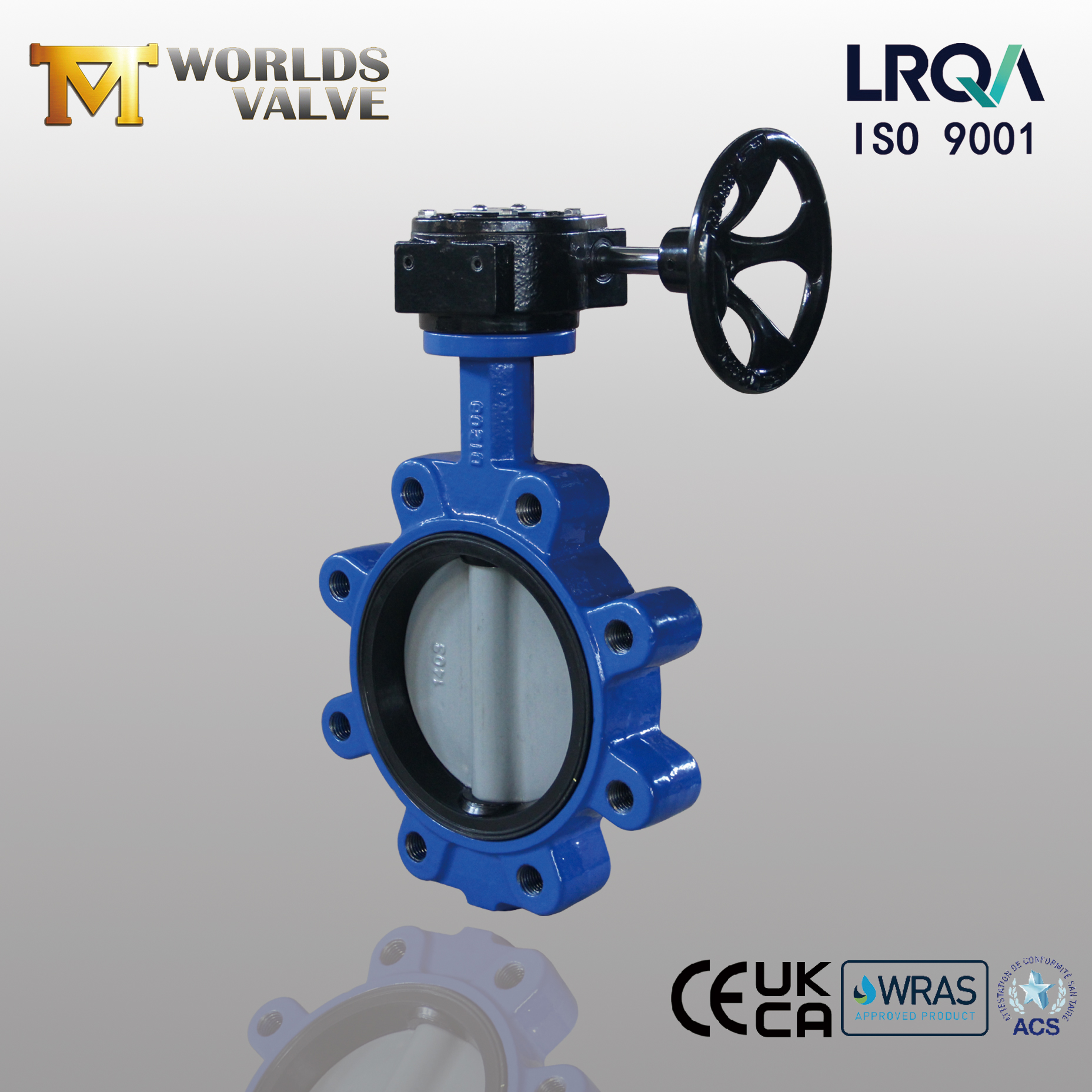

• Conform en gecertificeerd: Gefabriceerd onder een ISO 9001-kwaliteitssysteem en in overeenstemming met de belangrijkste internationale richtlijnen (CE, UKCA).

Doeltoepassingen:

Deze klep is de werkpaardoplossing voor tal van industrieën die een betrouwbare en onderhoudbare isolatie vereisen:

• Water- en afvalwaterzuivering: Pompisolatie, filtratiesystemen, algemene waterdistributie.

• HVAC- en gebouwdiensten: Gekoeld water, koeltorens, verwarmingssystemen en luchtbehandelingsunits.

• Algemene industriële installaties: Koelwaterleidingen, persluchtsystemen, proceswater en nutsvoorzieningen.

• Irrigatie en landbouw: Hoofdlijn- en zonecontrole voor veld- en landschapsirrigatie.

• Brandbeveiligingssystemen: Isolatie van sprinklerleidingen (waar de specificatie dit toelaat).

Conclusie:

Deze wafer-vlinderklep combineert de betrouwbaarheid van nodulair gietijzer met de duurzaamheid van roestvrij staal en de prestaties van rubberen zittingen en levert uitzonderlijke waarde voor waterbehandeling, HVAC en industriële toepassingen die kosteneffectieve oplossingen voor debietregeling vereisen.
