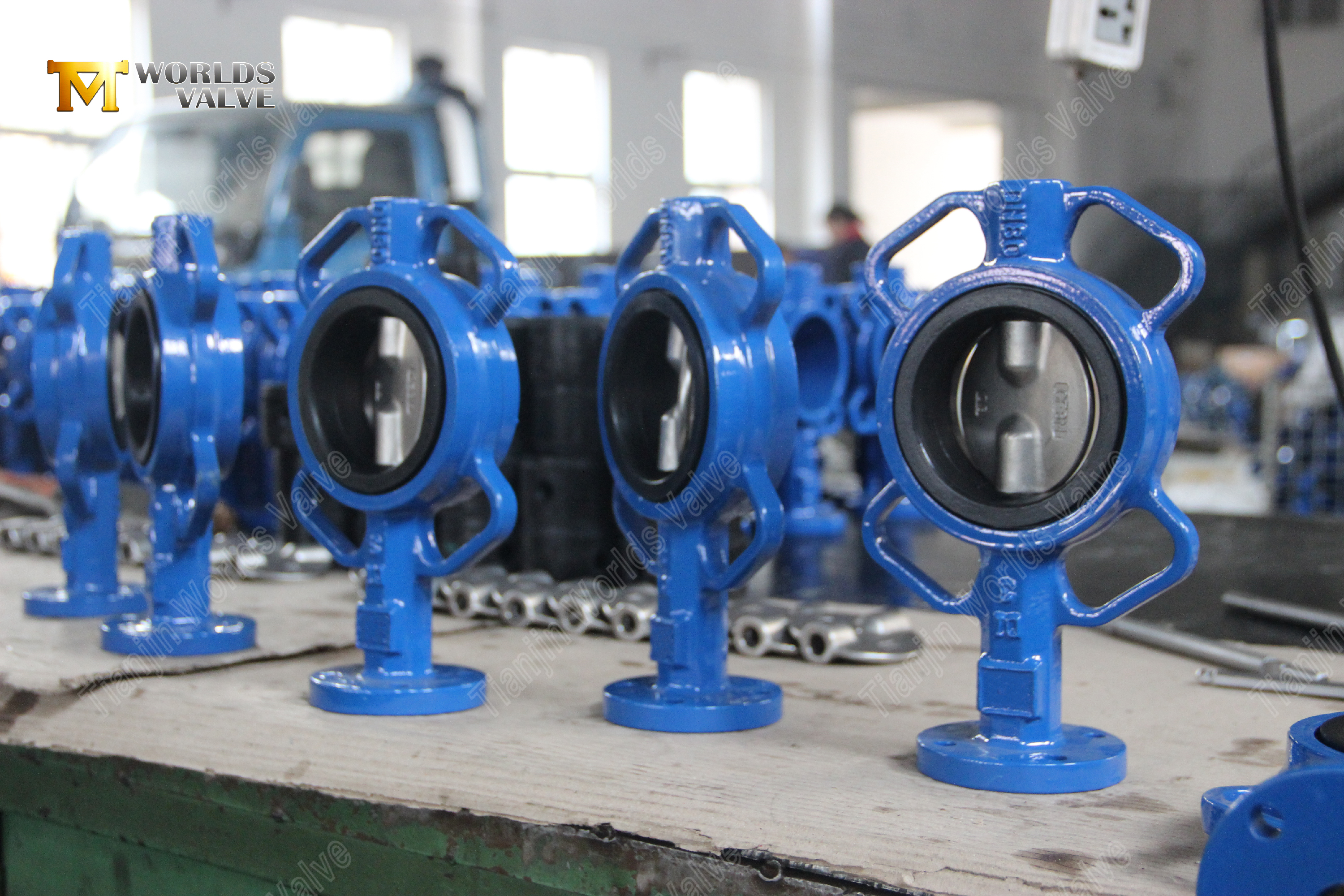

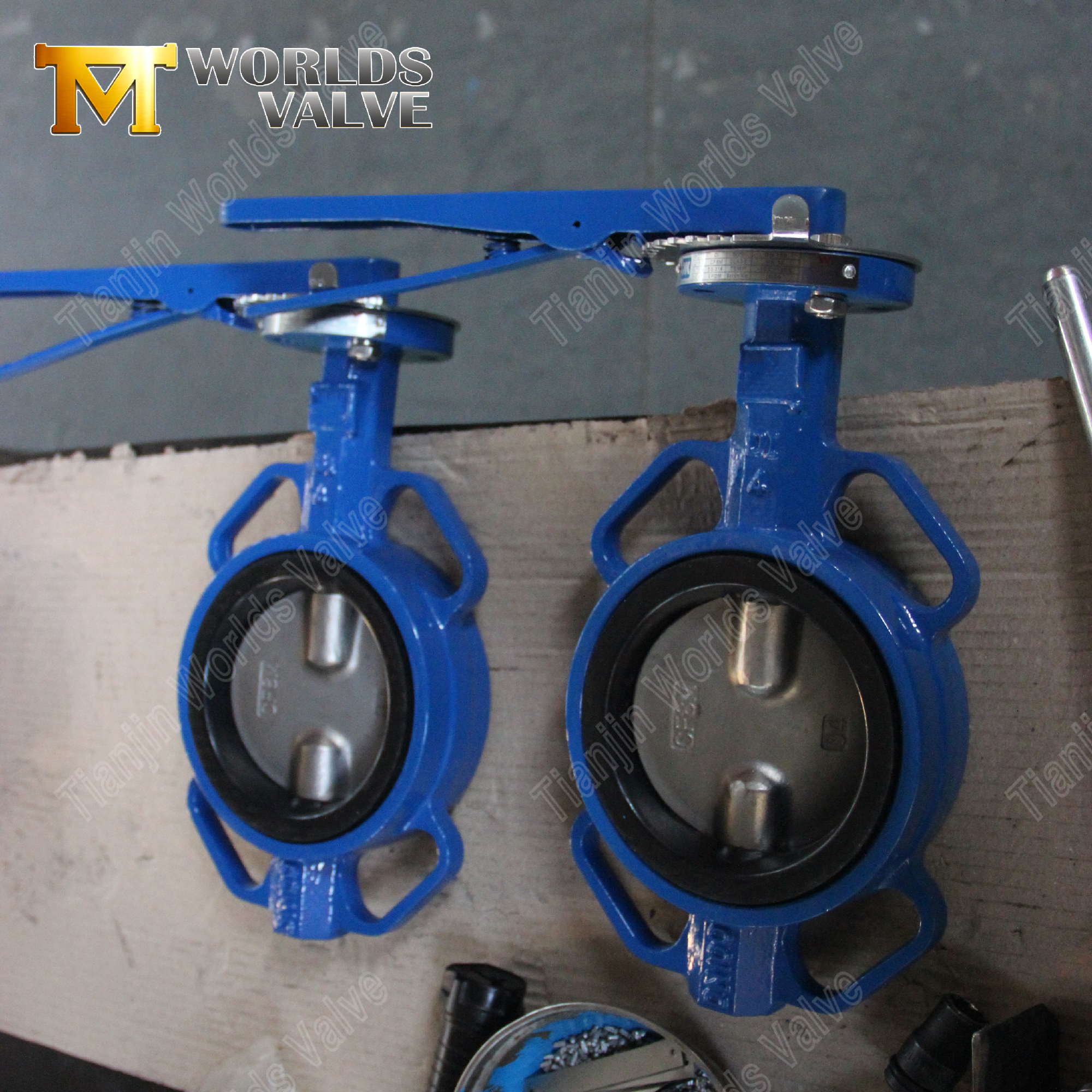

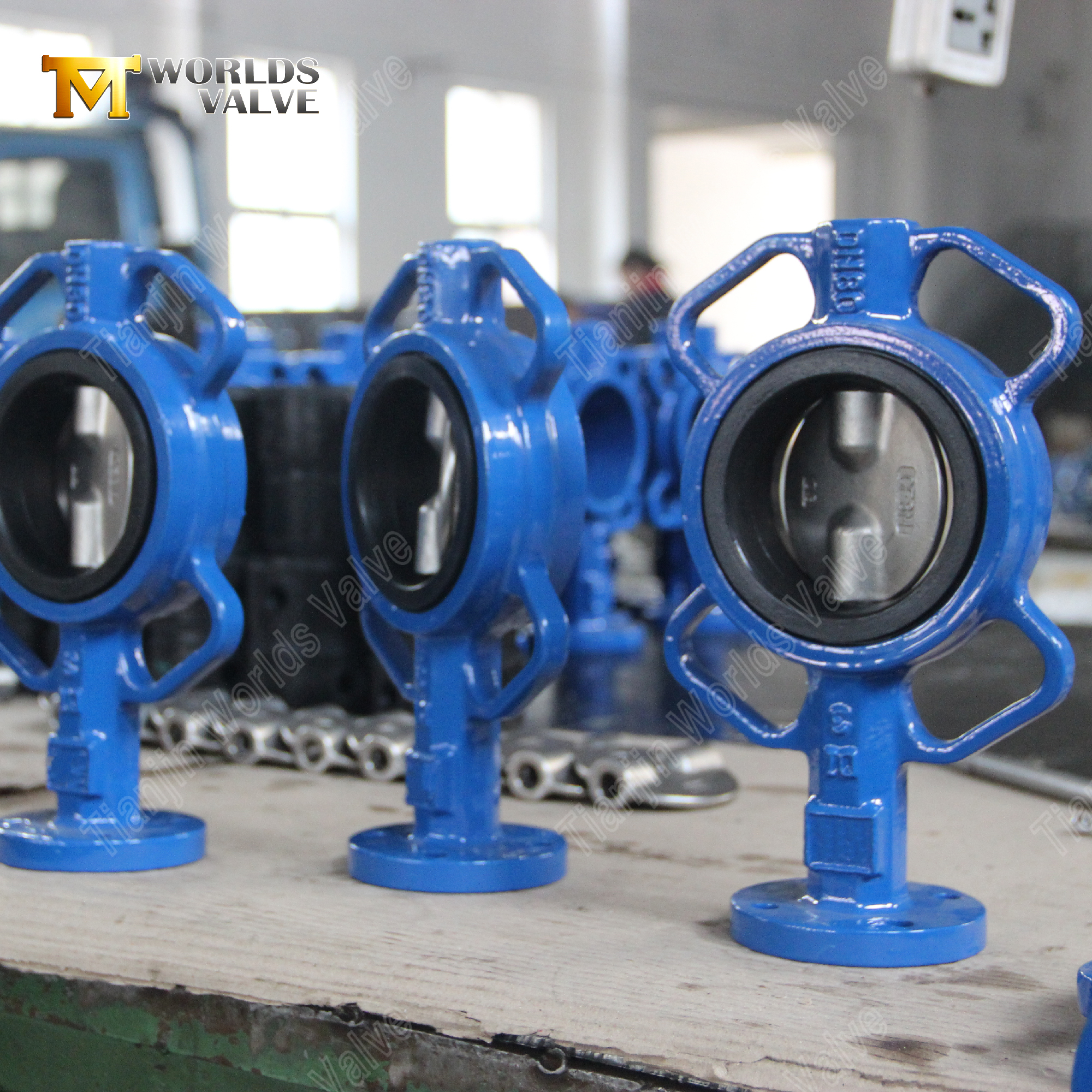

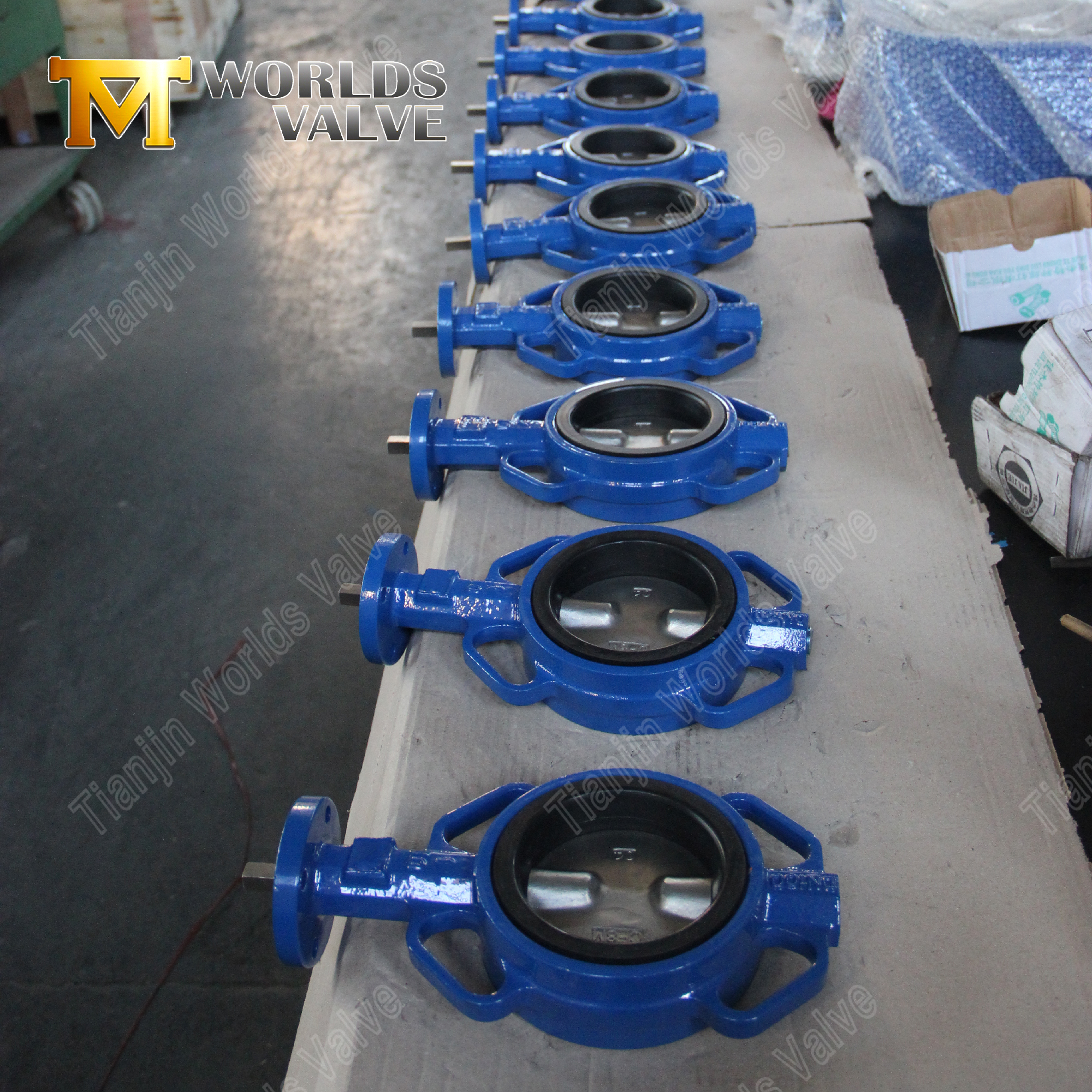

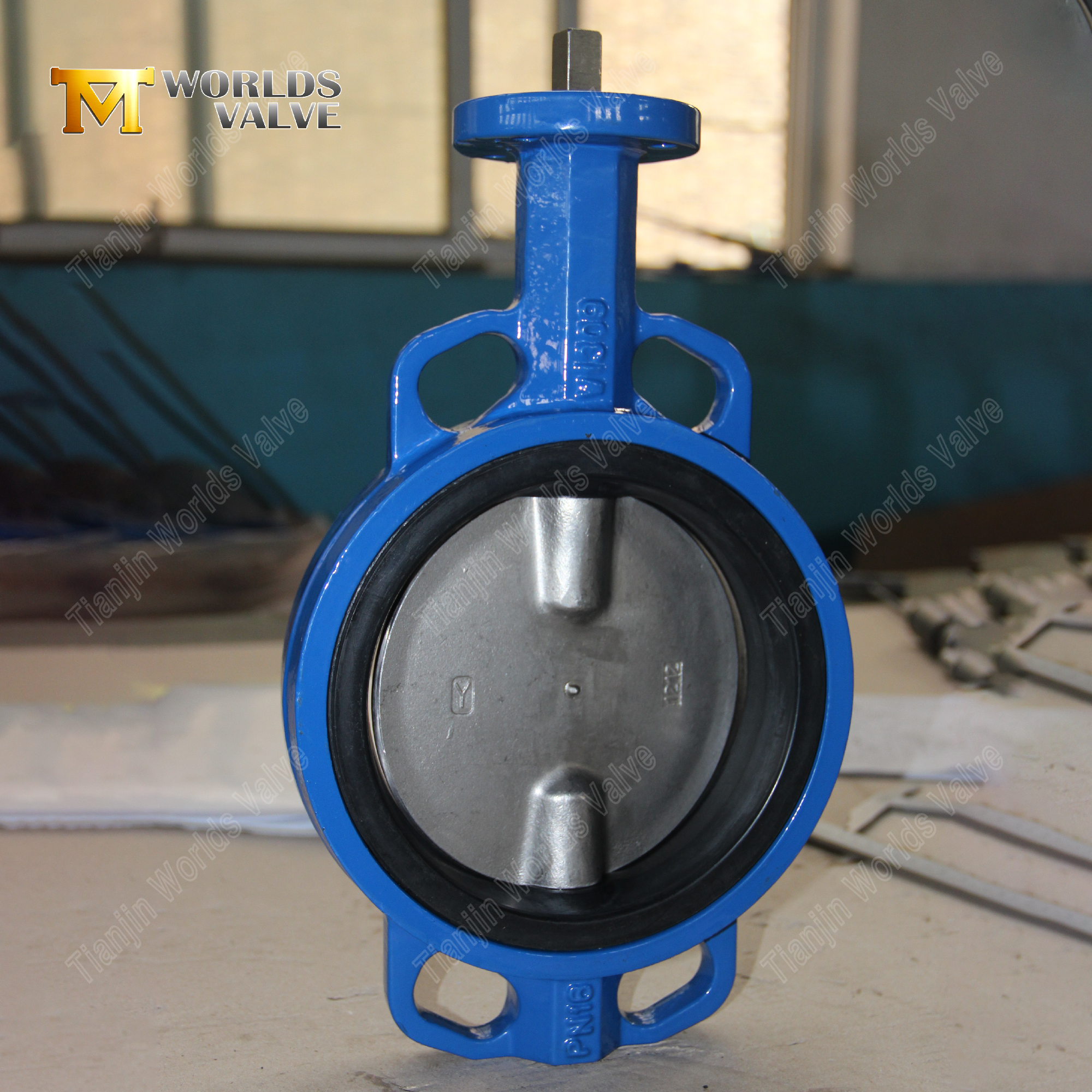

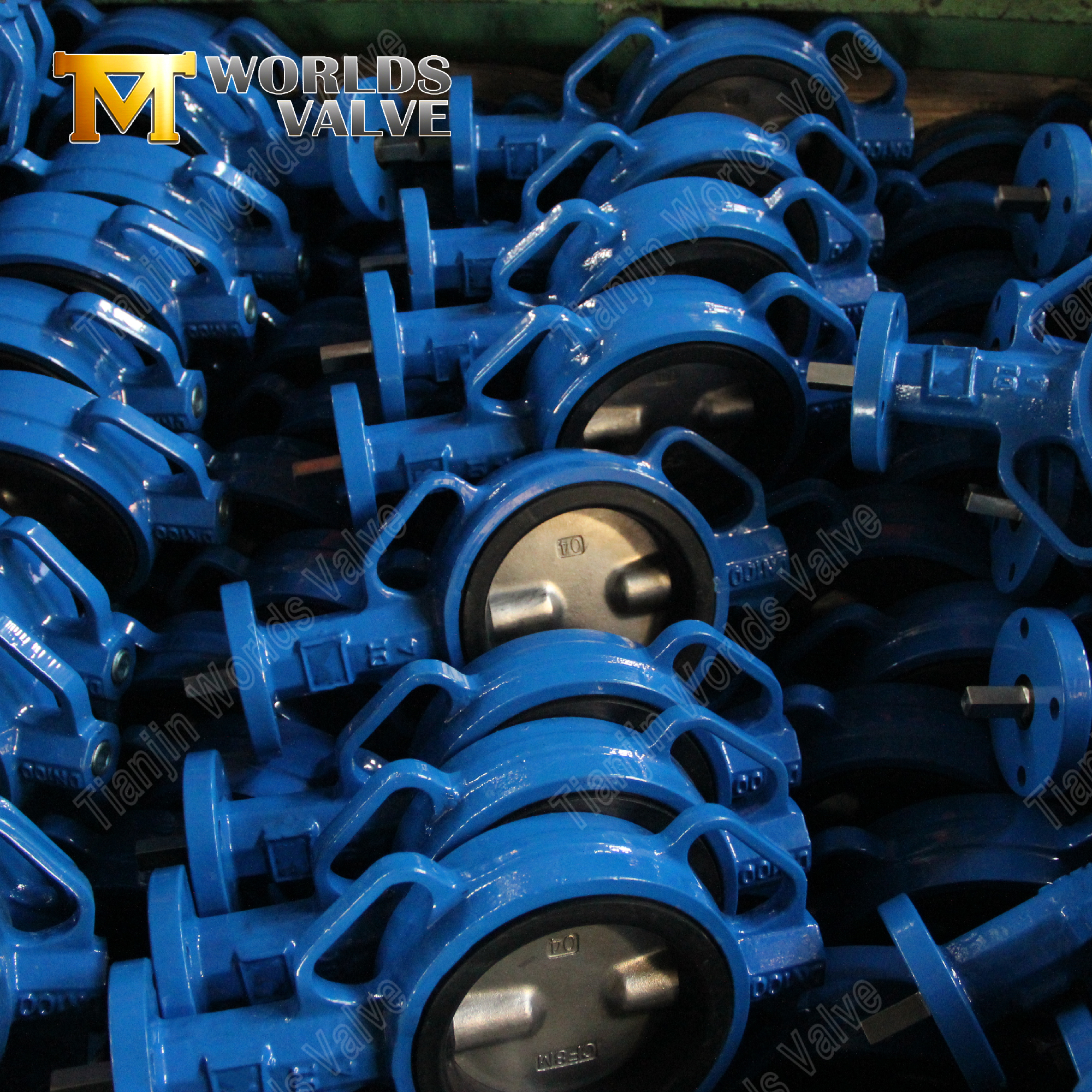

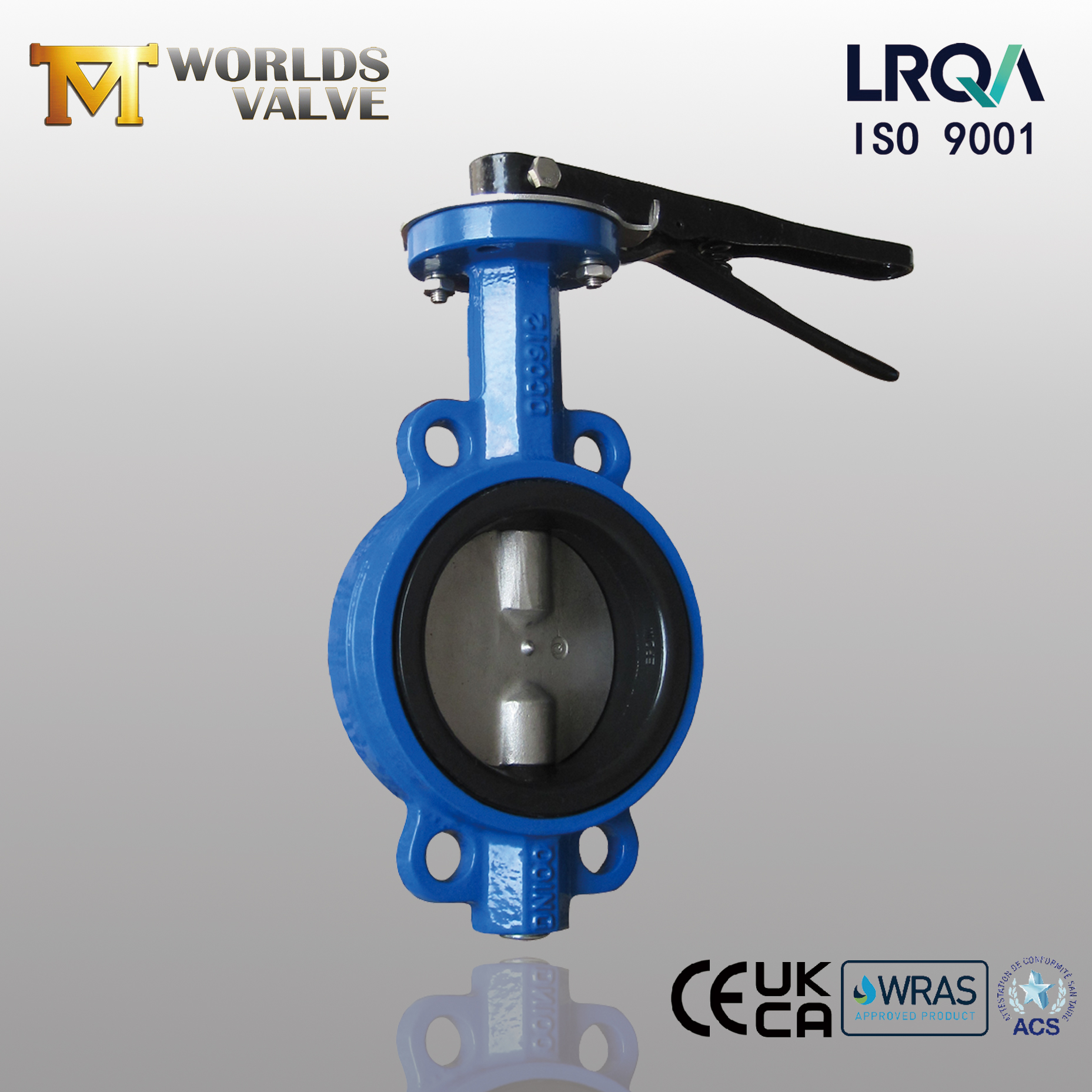

Wafer-vlinderklep met twee spindels en back-up EPDM-zitting | Hendel bediend | Duurzaam ontwerp

Invoering:

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS gecertificeerde fabrikant

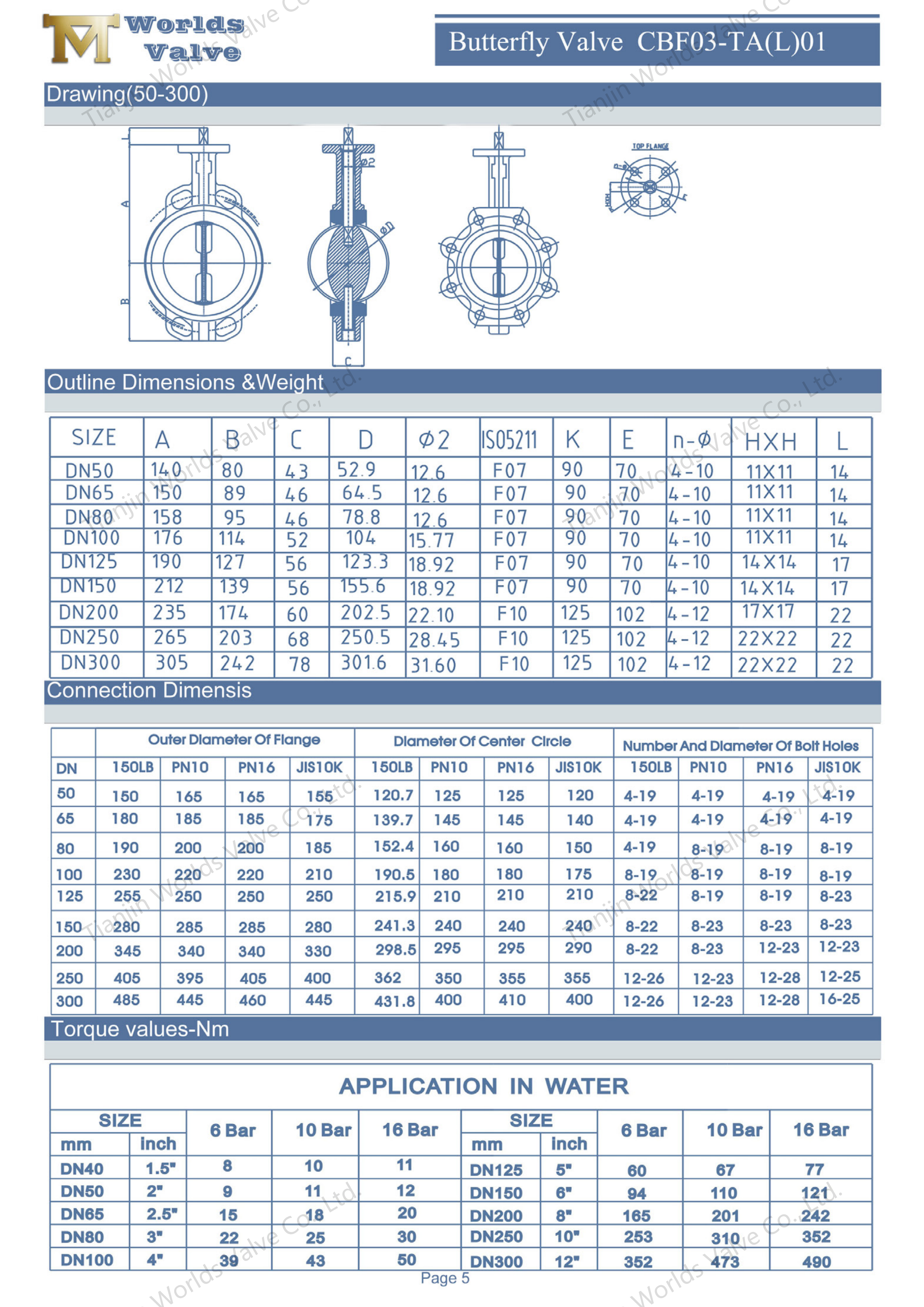

CBF03-TA01- Bedienings- en onderhoudshandleiding DOWNLOAD

Belangrijkste kenmerken en voordelen:

1. Constructie met twee stammen (tweedelig) voor verbeterde betrouwbaarheid

• Verminderde torsiespanning: De bovenste en onderste stuurpensecties verdelen het koppel gelijkmatiger, waardoor de spanningsconcentratie wordt geminimaliseerd en het risico op stuurpenfalen wordt verminderd.

• Nauwkeurige schijfuitlijning: het tweedelige ontwerp zorgt voor een consistente schijfcentrering in de zitting, waardoor ongelijkmatige slijtage wordt verminderd en de afdichtingsintegriteit gedurende duizenden cycli behouden blijft.

• Vereenvoudigd onderhoud: De configuratie met twee stelen maakt eenvoudiger demontage tijdens onderhoud mogelijk, omdat de bovenste stuurpen kan worden verwijderd zonder de schijf volledig los te koppelen.

2. EPDM-zitting met harde achterkant voor consistente afdichtingsprestaties

• Stevige zittingondersteuning: De EPDM-zitting is gegoten met een harde achterkant die extrusie of vervorming onder druk voorkomt, waardoor de afdichtingsgeometrie op de volledige PN16-classificatie blijft.

• Verlengde levensduur: Het back-upontwerp vermindert compressie en vermoeidheid, waardoor de stoel zijn elasticiteit langer behoudt dan niet-ondersteunde elastomeerstoelen.

• Bubble-Tight Shut-Off: De combinatie van de ondersteunde zitting en de precisieschijf zorgt voor een betrouwbare, lekvrije afsluiting voor water- en luchtdiensten.

3. Compact waferlichaam voor ruimtebesparende installatie

• Lichtgewicht constructie: het wafellichaam elimineert de noodzaak voor begeleidende flenzen, waardoor het totale systeemgewicht en de materiaalkosten worden verlaagd.

• Snelle montage met bouten: De klep zit midden tussen standaard EN- of ANSI-flenzen en is vastgezet met doorgaande bouten, waardoor de installatietijd wordt geminimaliseerd.

• Verwisselbare afmetingen: Face-to-face afmetingen voldoen aan ISO 5752 en EN 558 Serie 20, waardoor compatibiliteit met bestaande leidingindelingen wordt gegarandeerd.

4. Corrosiebestendige materiaalopties

• Nodulair gietijzeren huis met epoxycoating: het GGG40-lichaam biedt hoge sterkte en slagvastheid, met een duurzame epoxycoating (250 μm) die beschermt tegen atmosferische en waterzijdige corrosie.

• CF8M roestvrijstalen schijf: standaardschijf biedt goede corrosieweerstand voor behandeld water en milde chemicaliën.

• Aanpasbare schijfmaterialen: Opties omvatten aluminiumbrons, duplex roestvrij staal, nylon-gecoate of PTFE-gecoate schijven voor gespecialiseerde media.

Standaard:

Waarom kiezen voor Tianjin Worlds Valve?

• Ontworpen voor duurzaamheid: onze ontwerpen met twee stuurpennen en harde rugleuningen weerspiegelen een toewijding aan mechanische betrouwbaarheid en een lange levensduur.

• OEM-productie-expertise: Als een gerichte OEM-fabrikant bieden wij consistente kwaliteit, flexibele materiaalopties en de mogelijkheid om flensstandaarden, coatings en verpakkingen aan te passen.

• Gecertificeerde kwaliteit: ISO 9001-gecertificeerde faciliteit met CE, UKCA en andere certificeringsopties beschikbaar op aanvraag.

• Wereldwijde ervaring: levering van kleppen aan meer dan 50 landen met betrouwbare logistieke ondersteuning en professionele documentatieondersteuning.

Typische toepassingen:

• Waterdistributie- en zuiveringsinstallaties

• HVAC-systemen (gekoeld water, koeltorens)

• Pompaanzuig- en persleidingen

• Irrigatienetwerken

• Industriële proceswatercircuits

Conclusie:

De tweestammige wafer-vlinderklep met harde back-up EPDM-zitting van Tianjin Worlds Valve Co., Ltd. combineert mechanische betrouwbaarheid met praktisch onderhoudsgemak. Het tweedelige stuurpenontwerp vermindert slijtage en zorgt voor een nauwkeurige uitlijning van de schijf, terwijl de ondersteunde zittingconstructie de afdichtingsintegriteit gedurende jarenlang gebruik behoudt. De PN16-classificatie, DN100-grootte en hendelbediening maken het een betrouwbare keuze voor water- en algemene industriële toepassingen.

Wanneer uw toepassing een duurzame, servicevriendelijke vlinderklep vereist, kies dan voor Tianjin Worlds Valve Co., Ltd. Neem vandaag nog contact met ons op voor technische specificaties, materiaalaanpassingsopties of een offerte op maat voor uw toepassing.
