Wafer-vlinderklep met gedeeld lichaam - PTFE-zitting, OEM-fabrikant

Productoverzicht

Wat maakt een split body wafer vlinderklep anders? Het lichaam bestaat uit twee helften, die rond de schijf en de zitting aan elkaar zijn vastgeschroefd. Dat betekent dat u de binnenkant kunt bereiken (de zitting kunt inspecteren, onderhouden of vervangen) zonder de klep uit de leiding te trekken. Voor industrieën zoals de chemische verwerking en de farmaceutische industrie, waar PTFE-zittingen vaak vereist zijn vanwege corrosiebestendigheid en zuiverheid, is dit soort gemakkelijke toegang een echt voordeel.

Dit model combineert een gesplitst ontwerp met een PTFE-zitting, een roestvrijstalen schijf en stuurpen en een lichtgewicht aluminium handgreep: eenvoudig, betrouwbaar en gebouwd voor veeleisend gebruik. Als directe OEM/ODM-fabrikant met meer dan 19 jaar exportervaring, past Tianjin Worlds Valve Co., Ltd. materialen, maten, drukwaarden, flensnormen, coatings en actuatoren aan uw exacte behoeften aan. We zijn ISO 9001-gecertificeerd (LRQA), CE, UKCA, WRAS en ACS-compatibel en we exporteren naar meer dan 50 landen.

Introduceren:

Wafer-vlinderklep met gespleten lichaam |PTFE-zitting | DI-lichaam | CF8M-schijf | OEM-fabrikant

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

CBF05-TA04 - Gedetailleerde productinformatie

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

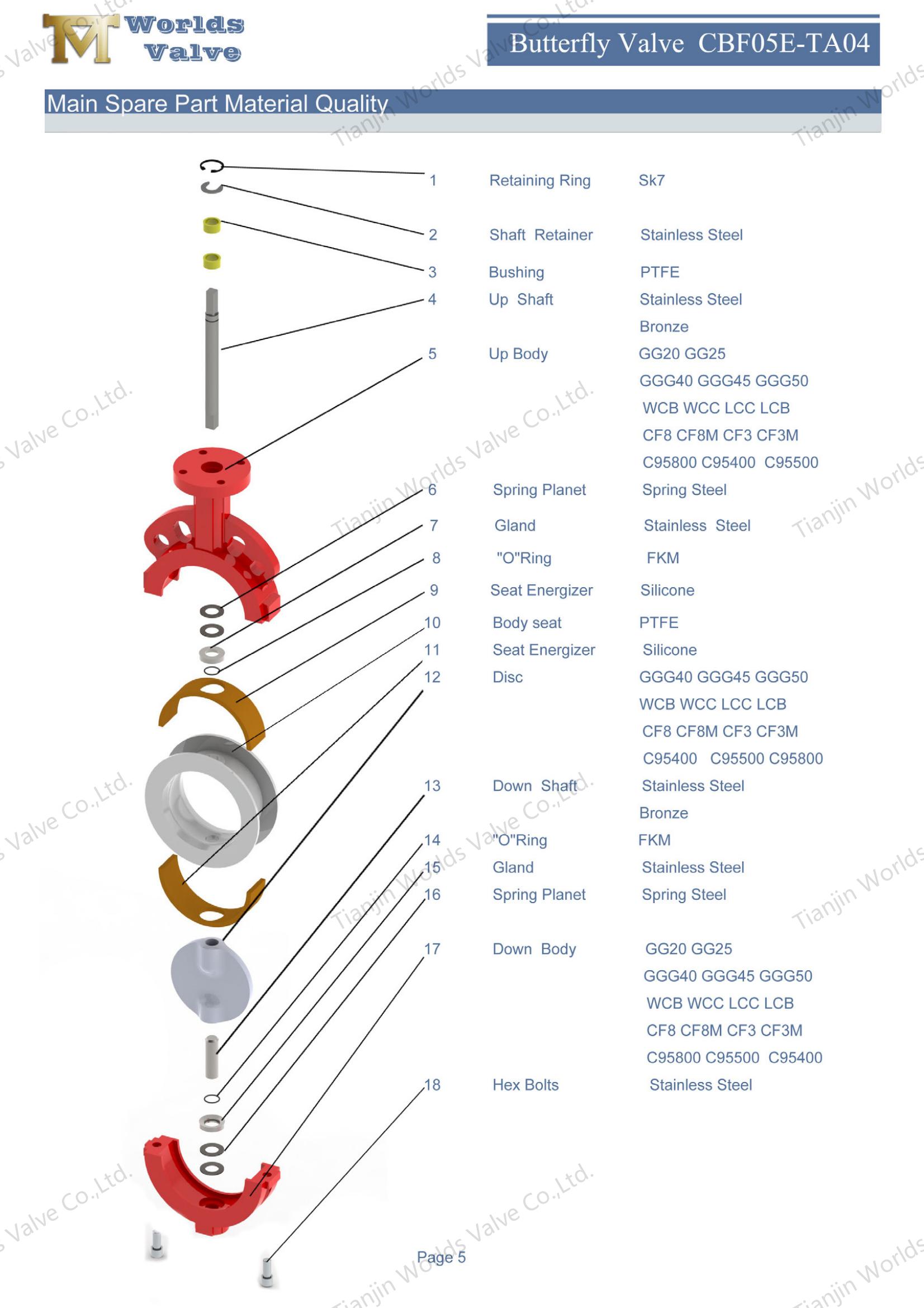

1. Ontwerp met gesplitst lichaam - Gemakkelijke toegang en onderhoud

• Tweedelige constructie – Het kleplichaam is opgesplitst in een bovenste en onderste helft en aan elkaar vastgeschroefd rond de schijf- en zittingconstructie. Dit ontwerp maakt directe toegang tot interne componenten mogelijk zonder de klep uit de pijpleiding te verwijderen.

• Vereenvoudigde stoelvervanging – Wanneer de PTFE-stoel moet worden vervangen, kunt u eenvoudigweg de twee lichaamshelften losmaken en scheiden, de oude stoel verwijderen, de nieuwe installeren en weer in elkaar zetten. Het is niet nodig om de klep los te koppelen van de pijpleiding of aangrenzende leidingen te verstoren.

• Minder uitvaltijd – Onderhoud waarvoor anders een volledige vervanging van de klep nodig zou zijn, kan met basisgereedschap in enkele minuten worden voltooid, waardoor de uitvaltijd en onderhoudskosten aanzienlijk worden verminderd.

• Toegang tot inspectie – Het gesplitste ontwerp van het lichaam maakt visuele inspectie van de schijf, zitting en stuurpen mogelijk zonder de klep uit de leiding te verwijderen – ideaal voor preventieve onderhoudsprogramma’s.

2. PTFE-zitting: superieure chemische bestendigheid

• Uitstekende chemische weerstand –PTFE is bestand tegen vrijwel alle industriële chemicaliën, inclusief sterke zuren, alkaliën, oplosmiddelen en oxidatiemiddelen. Het is het materiaal bij uitstek voor agressieve media waarbij elastomeerzittingen zouden verslechteren.

• Groot temperatuurbereik – PTFE behoudt zijn afdichtingseigenschappen van -29°C tot +160°C (met kortetermijncapaciteit tot +200°C), en bestrijkt een breder bereik dan EPDM- of NBR-zittingen.

• Lage wrijving –PTFE heeft een van de laagste wrijvingscoëfficiënten van alle massieve materialen, waardoor het bedieningskoppel wordt verminderd en een soepele schijfbeweging wordt gegarandeerd.

• Antikleefoppervlak – Het antikleefoppervlak van PTFE voorkomt ophoping van media en vereenvoudigt het reinigen – vooral belangrijk in farmaceutische, voedsel- en hoogzuivere toepassingen.

• Luchtbeldichte afsluiting – De PTFE-zitting zorgt voor een betrouwbare tweerichtingsafdichting en zorgt voor nul lekkage in beide stroomrichtingen.

3. Lichaamsmateriaal: nodulair gietijzer A536 65-45-12

• Hoge sterkte –A536 65-45-12 biedt een treksterkte van ≥448 MPa en een vloeigrens van ≥310 MPa, waardoor betrouwbare prestaties worden geleverd onder PN16-drukstoten.

• Uitstekende slagvastheid – De nodulaire grafietstructuur zorgt voor uitzonderlijke taaiheid en is bestand tegen mechanische schokken en pijplijntrillingen zonder te breken.

• Corrosiebescherming – Gecombineerd met een standaard epoxycoating (minimaal 250 μm) is de behuizing bestand tegen corrosie in water, afvalwater en algemene industriële toepassingen.

4. Materiaal schijf: CF8M roestvrij staal (AISI 316)

• Superieure corrosieweerstand –CF8M biedt uitstekende weerstand tegen putcorrosie en spleetcorrosie, vooral in chloride-omgevingen, zeewater en agressieve media.

• Brede chemische compatibiliteit – Geschikt voor water, afvalwater, milde chemicaliën, zuren en alkaliën.

• Lange levensduur – De corrosiebestendige eigenschappen van CF8M zorgen voor een langere levensduur, zelfs in agressieve omgevingen.

5. Materiaal stuurpen: 17-4PH roestvrij staal (AISI 630)

• Hoge sterkte –17-4PH is een precipitatiehardend roestvrij staal met een treksterkte van 1.100–1.300 MPa – aanzienlijk hoger dan roestvrij staal SS420, SS431 of 304/316.

• Superieure corrosiebestendigheid –17-4PH biedt uitstekende weerstand tegen corrosie en spanningscorrosie en presteert beter dan standaard martensitische roestvaste staalsoorten in agressieve omgevingen.

• Uitstekende weerstand tegen vermoeiing – De legering behoudt zijn mechanische eigenschappen onder cyclische belasting, waardoor betrouwbaarheid op lange termijn wordt gegarandeerd bij toepassingen met hoge cycli.

• Blow-Out Proof Design – Retentiemechanisme voorkomt onbedoeld uitwerpen van de steel onder drukstoten.

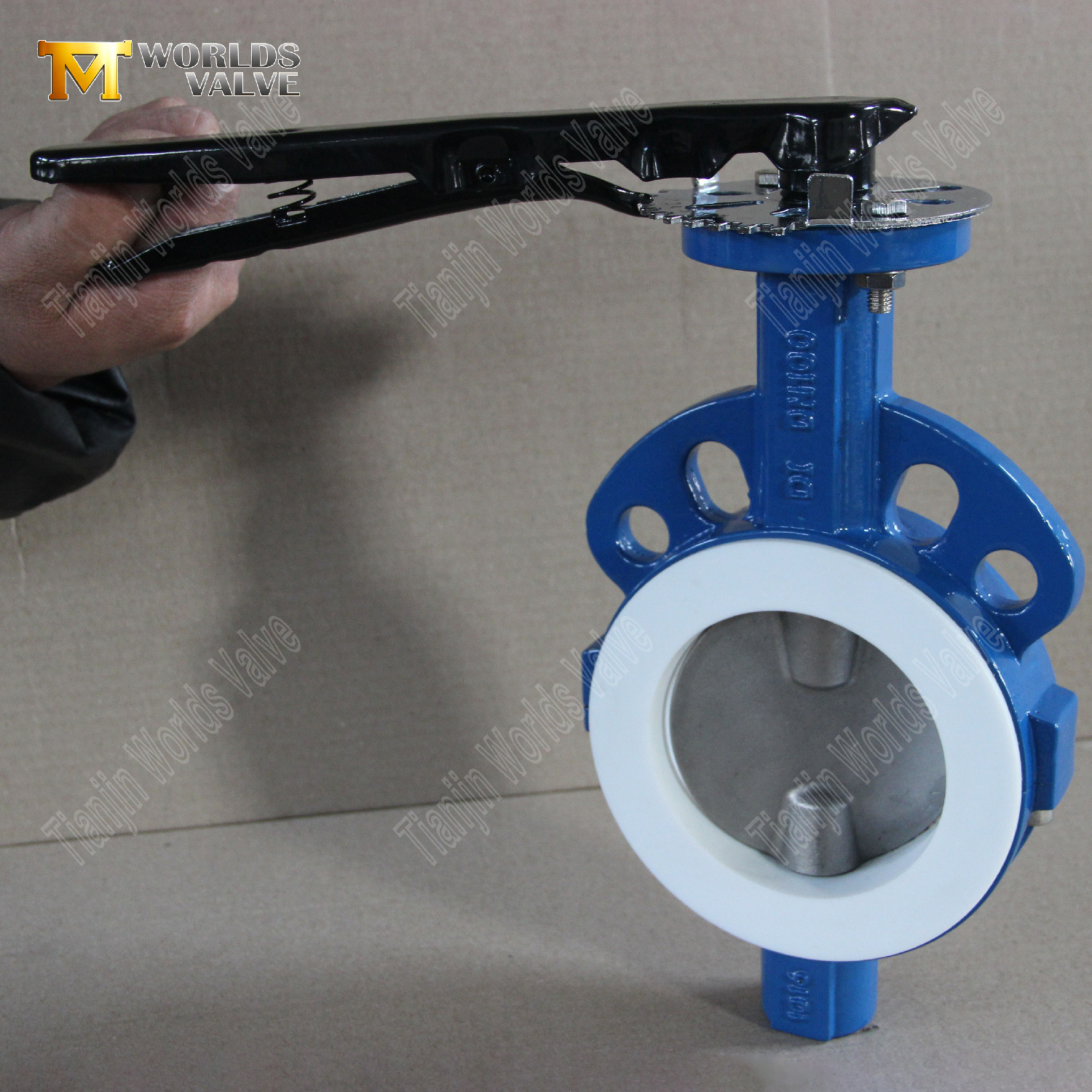

6. Aluminium handgreep: licht en ergonomisch

• Gereduceerd gewicht – Aluminium is aanzienlijk lichter dan handgrepen van gietijzer of nodulair gietijzer, waardoor het totale gewicht van de klep wordt verminderd en de installatie en bediening eenvoudiger worden.

• Corrosiebestendig – Aluminium vormt van nature een beschermende oxidelaag die corrosiebestendig is, waardoor het geschikt is voor buiten- en vochtige omgevingen.

• Ergonomisch ontwerp – Het gladde oppervlak en het uitgebalanceerde ontwerp zorgen voor een comfortabele grip en eenvoudige bediening, zelfs na langdurig gebruik.

• Inclusief vergrendelplaat – De handgreep is voorzien van een vergrendelplaat voor positievergrendeling, waardoor onbedoelde bediening wordt voorkomen en veilig onderhoud wordt gegarandeerd.

7. ISO 5211 bovenflens – klaar voor automatisering

Al onze splitbody-wafer-vlinderkleppen zijn voorzien van een standaard ISO 5211-bovenflens, waardoor universele uitwisselbaarheid voor verschillende bedieningsmethoden mogelijk is:

• Handhendel – Snelle handmatige aan-uitbediening met borgplaat (standaard voor dit model)

• Tandwielaandrijving – Zelfremmend met open-dicht-indicator (grotere maten)

• Elektrische actuatoren – Aan-uit- of modulerende typen met 4-20 mA-feedback

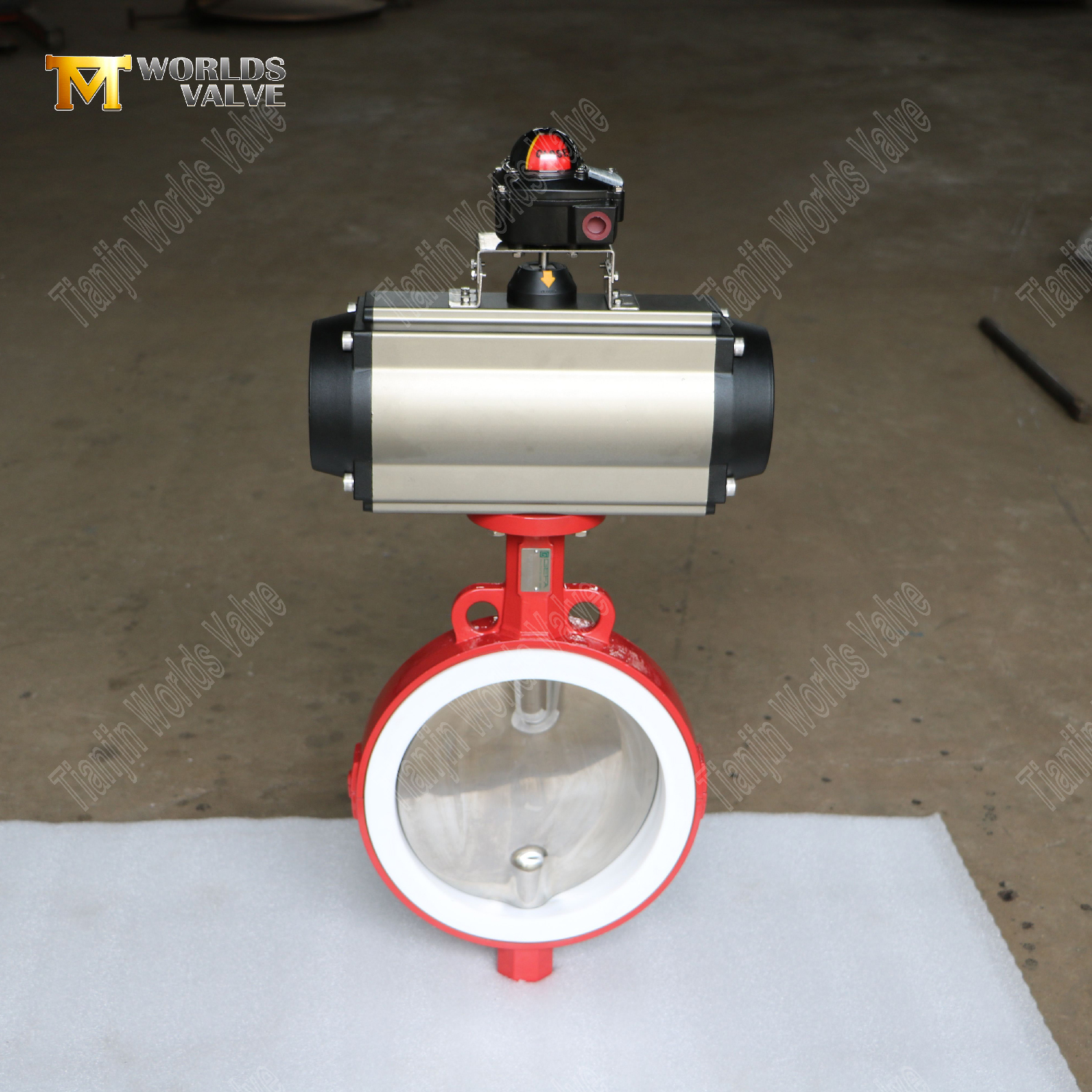

• Pneumatische actuatoren – dubbelwerkende of veerretour (fail-safe) ontwerpen

• Hydraulische actuatoren – Omgevingen met hoog koppel, onderzeese of explosieve omgevingen

Typische toepassingen

Wafer-vlinderkleppen met gedeeld lichaam met PTFE-zitting, CF8M-schijf en 17-4PH-steel worden vertrouwd in een breed scala van industrieën:

• Chemische verwerking Zuren, logen, oplosmiddelen en agressieve media – PTFE-zitting is bestand tegen chemische aantasting

• Farmaceutische productie Zeer zuivere processen, CIP/SIP-systemen – PTFE met antiaanbaklaag vereenvoudigt het reinigen

• Voeding en drank Sanitaire toepassingen waarbij productzuiverheid van cruciaal belang is

• Waterbehandeling Chemische dosering, chloor, ozonsystemen

• Energieopwekking Koelwater, chemische injectie, stoomcondensaat

• Pulp & Papier Bleekchemicaliën, bijtende vloeistoffen

• Halfgeleider Ultrapuur water en chemische distributie

• Marine & Offshore Zeewaterkoeling, ballastwatersystemen

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen. Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een van "s werelds meest gerespecteerde certificeringsinstanties. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

• Specialisten in gespleten lichaamsdelen. We hebben uitgebreide ervaring met de productie van splitbody-vlinderkleppen voor chemische, farmaceutische en industriële projecten over de hele wereld. Ons tweedelige ontwerp vereenvoudigt het onderhoud en verlengt de levensduur.

• PTFE-zitexpertise. Onze PTFE-zittingen bieden superieure chemische bestendigheid en zijn bestand tegen hoge temperaturen in vergelijking met zittingen van elastomeer, ideaal voor agressieve media en toepassingen met een hoge zuiverheid.

• 17-4PH stuurpenvoordeel. Onze 17-4PH stuurpennen bieden een aanzienlijk hogere sterkte en corrosieweerstand dan standaard roestvrij staal, waardoor een betrouwbare koppeloverdracht en duurzaamheid op lange termijn worden gegarandeerd.

• Volledige maatwerk. Materialen, afmetingen, drukwaarden, flensnormen (ANSI, DIN, JIS, BS), coatings (elke RAL-kleur), actuatoren – allemaal afgestemd op uw specificaties.

• 19+ jaar exportervaring. Soepele logistiek en after-salesondersteuning naar meer dan 50 landen in Europa, Amerika, het Midden-Oosten en Zuidoost-Azië.

• 100% Traceerbaarheid. Materiaalcertificaten en druktestrapporten bij elke bestelling – geen uitzonderingen.

• Snelle ommekeer. Toegewijde projectmanager; typische doorlooptijd 20-30 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact op – Pas vandaag nog uw split-body-klep aan:

Of u nu deze gesplitste wafer-vlinderklepconfiguratie met PTFE-zitting, een andere maat of drukwaarde, of een compleet kleppakket nodig heeft voor een grootschalig project: wij zijn klaar om volgens uw specificaties te bouwen.

Stuur ons uw wensen:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (lichaam / schijf / zitting / stuurpen)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Flens standaard en boring (ANSI, DIN, JIS, BS)

• Coatingkleur (elke RAL)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.

Fabrieksbezoeken zijn welkom. Kom kijken hoe wij uw kleppen vervaardigen in Tianjin, China.

Neem nu contact met ons op en laten we samen uw klep bouwen.
