Wafer vlinderklep | PN16 | OEM-fabrikant – aangepaste materialen en actuatoren

Productoverzicht

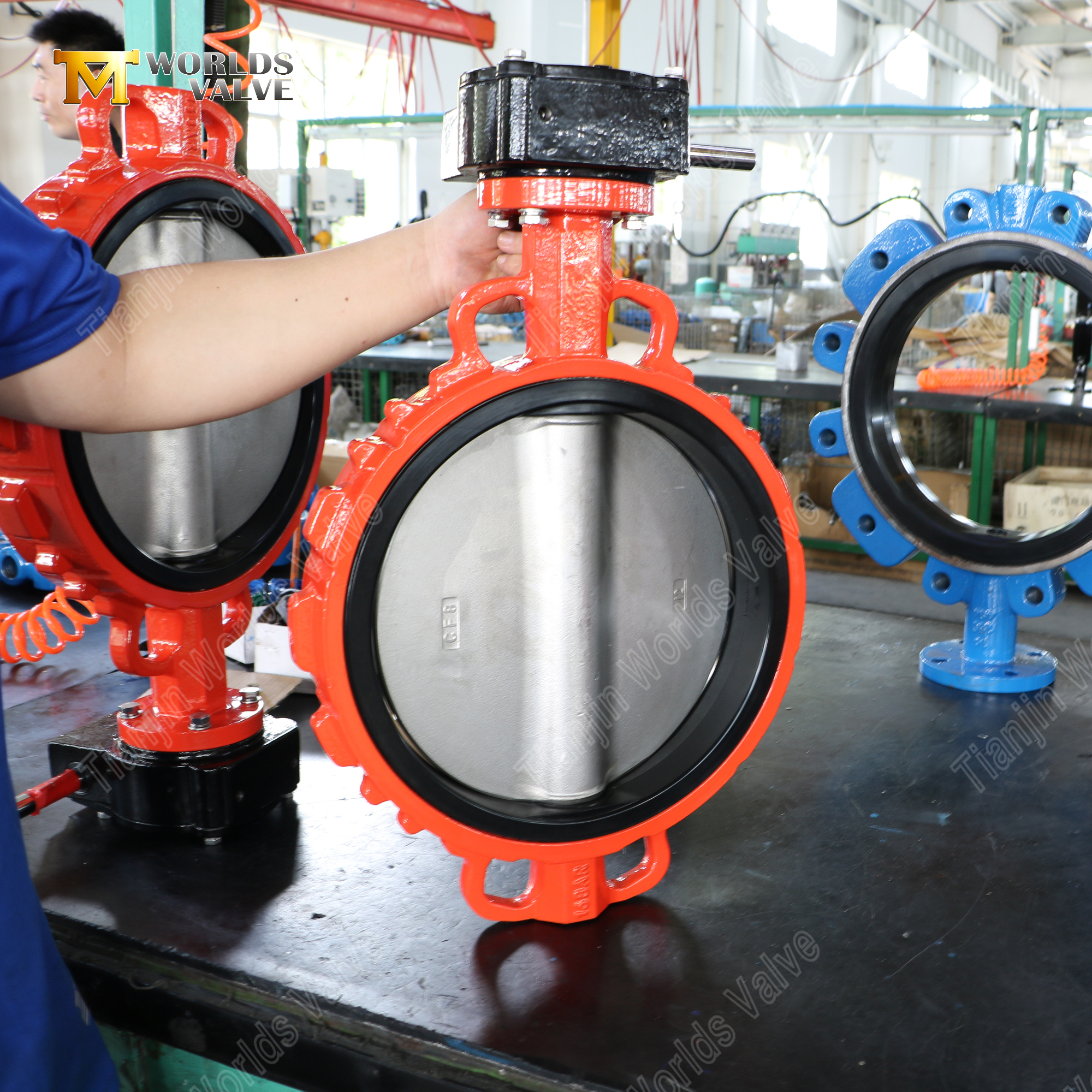

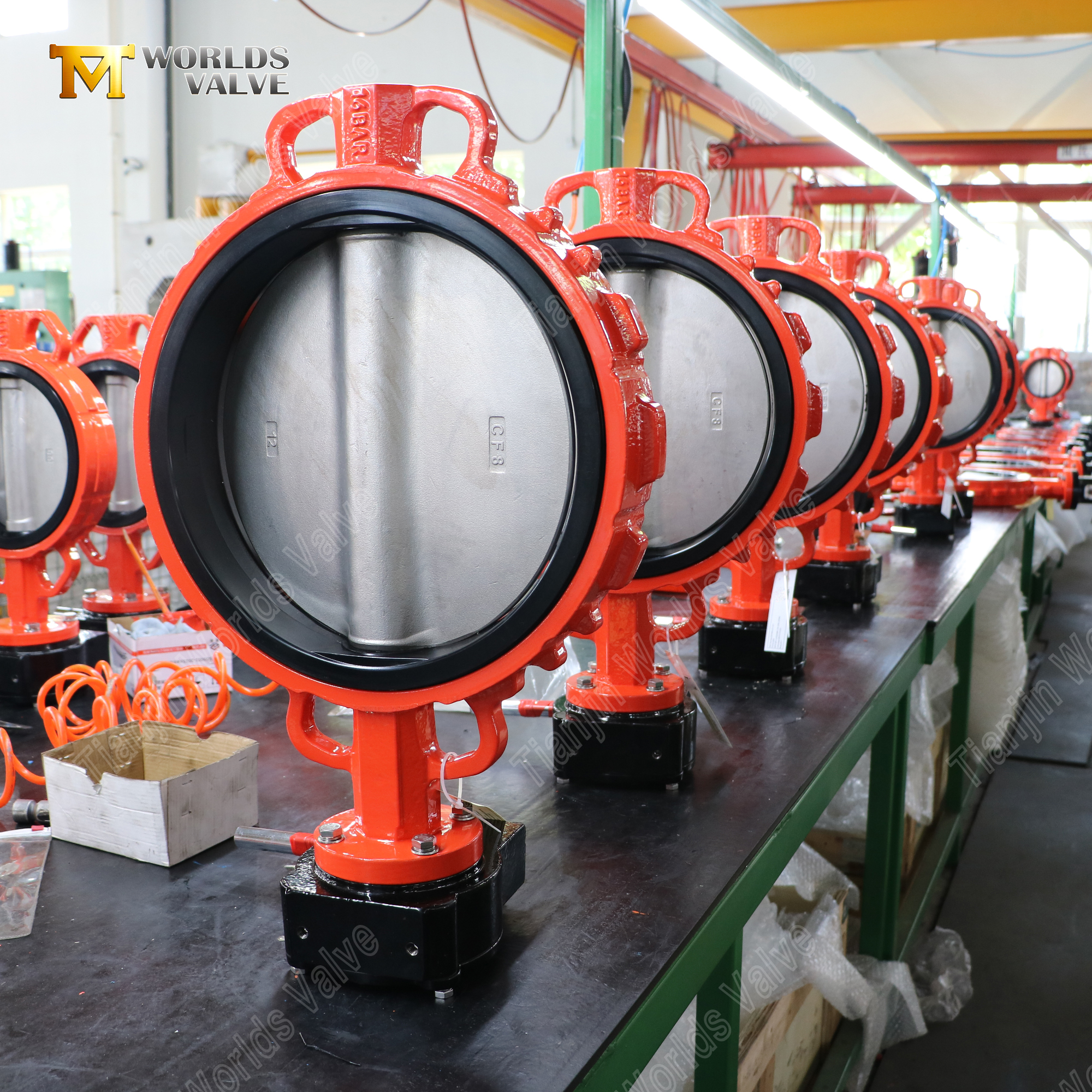

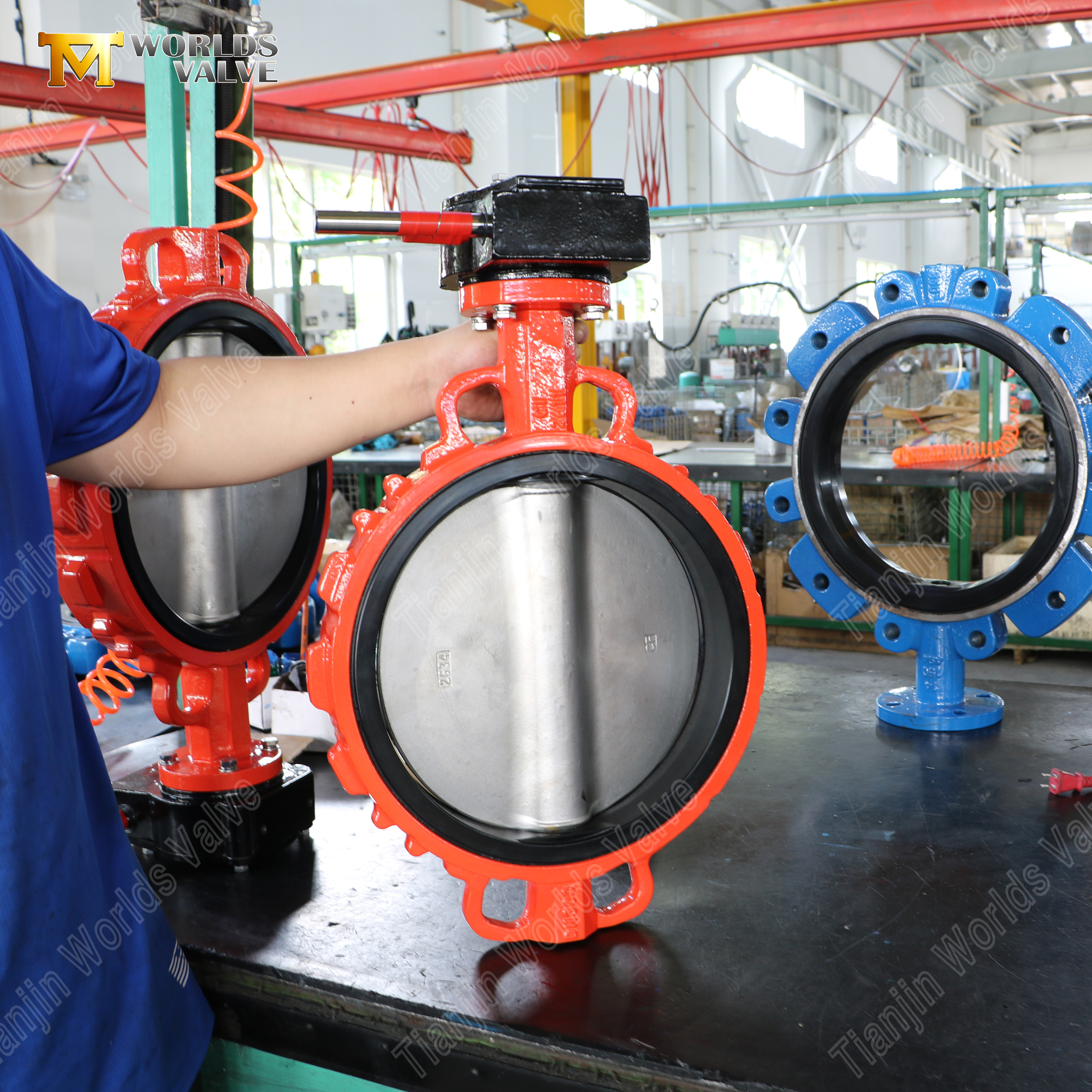

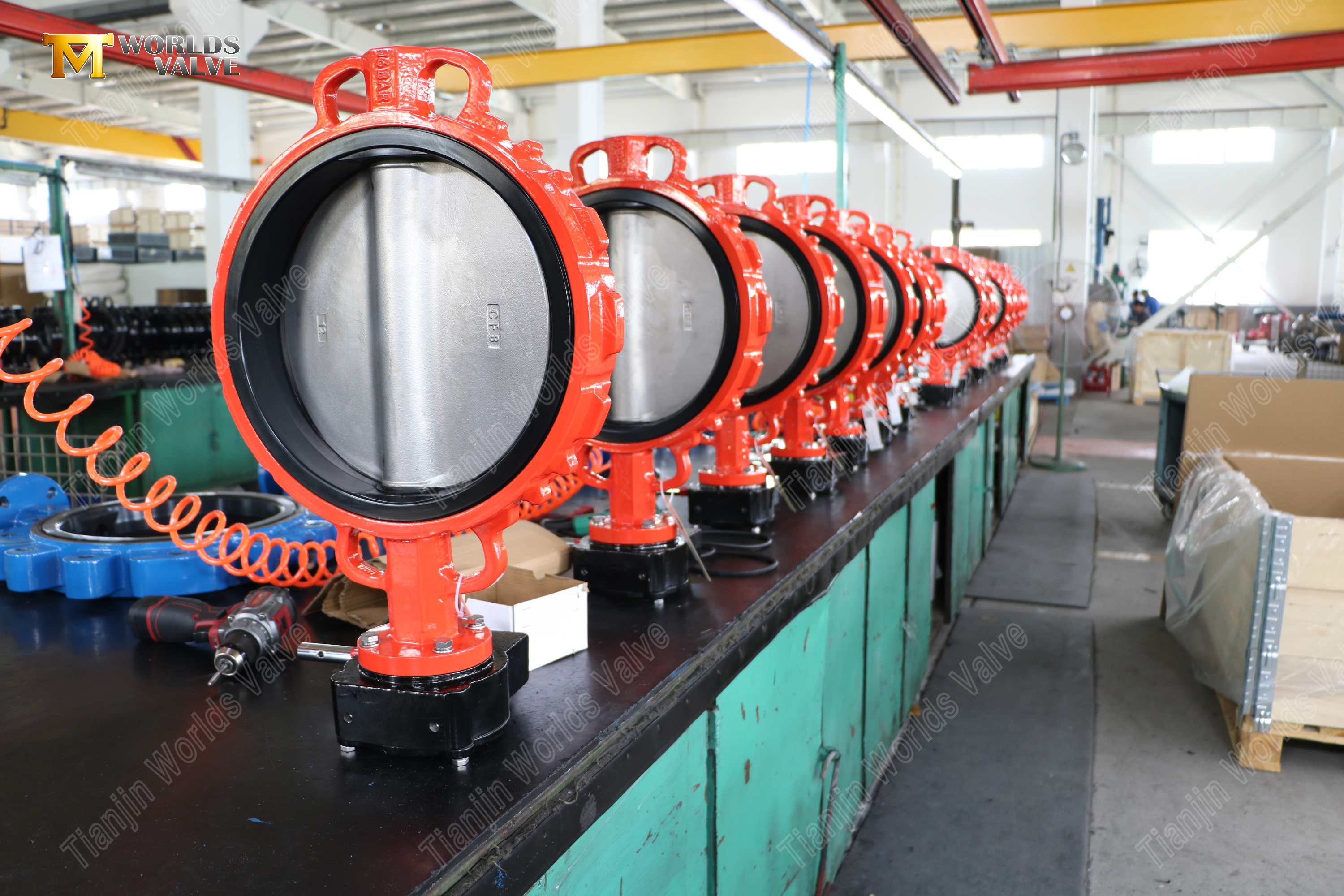

Tianjin Worlds Valve Co., Ltd. biedt een wafer-vlinderklep aan met een ASTM A126 klasse B gietijzeren behuizing, een CF8 (AISI 304) roestvrijstalen schijf, een NBR (nitrilrubber) zitting en een AISI 420 roestvrijstalen steel, geschikt voor 16 bar (PN16). Deze klep is ontworpen voor betrouwbare aan/uit-regeling en basisregeling in waterdistributie, HVAC en algemene industriële toepassingen waarbij kosteneffectiviteit en betrouwbare afdichting prioriteit hebben. Het klephuis is afgewerkt met een RAL 2002 (oranjerood) epoxycoating voor verbeterde corrosiebescherming en zichtbaarheid in industriële omgevingen.

Introduceren:

Wafer vlinderklep | ASTM A126 Klasse B-lichaam | CF8-schijf | NBR-stoel | 16 bar

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

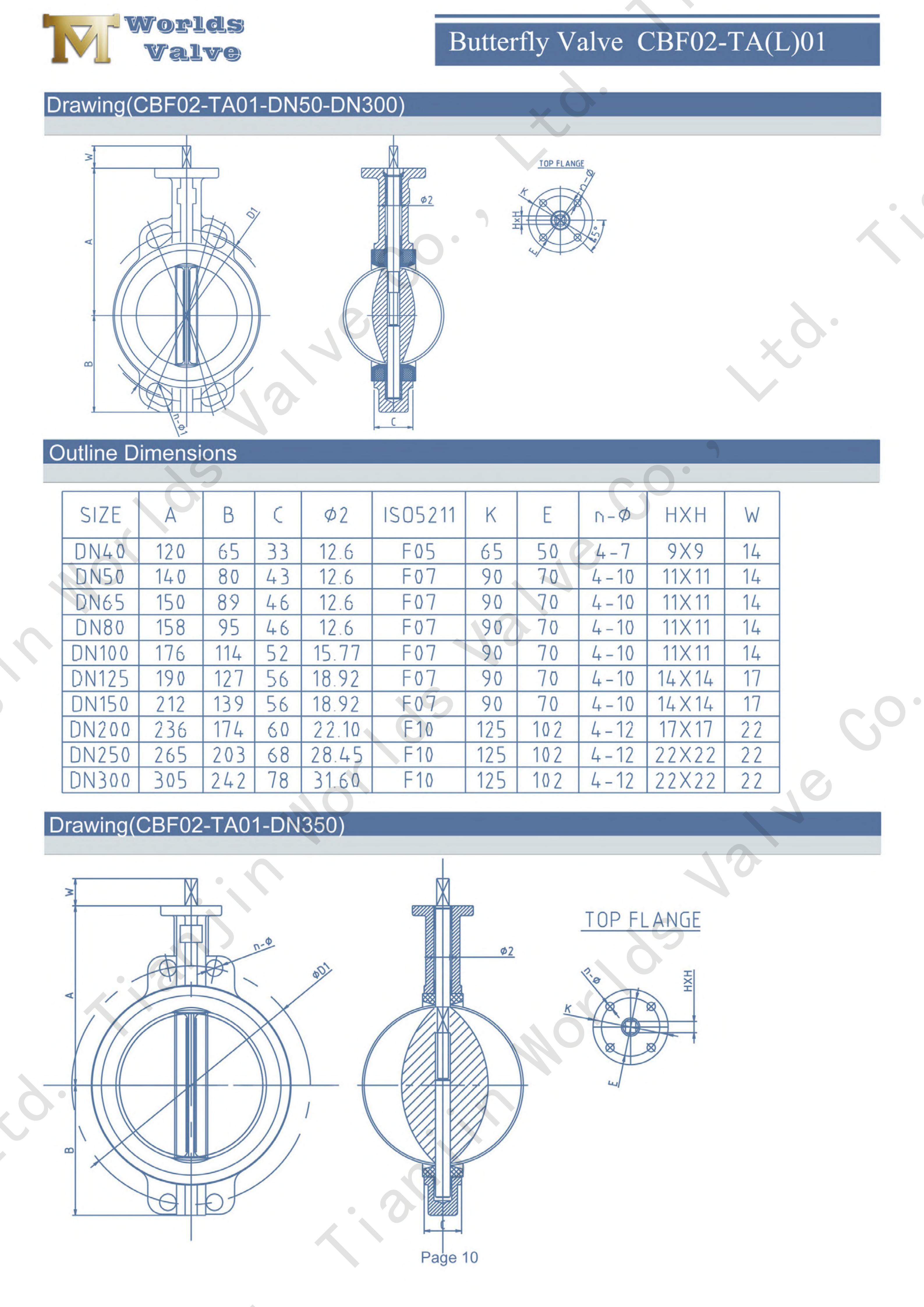

CBF02-TA01 - Gedetailleerde productinformatie

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Wafertype-ontwerp

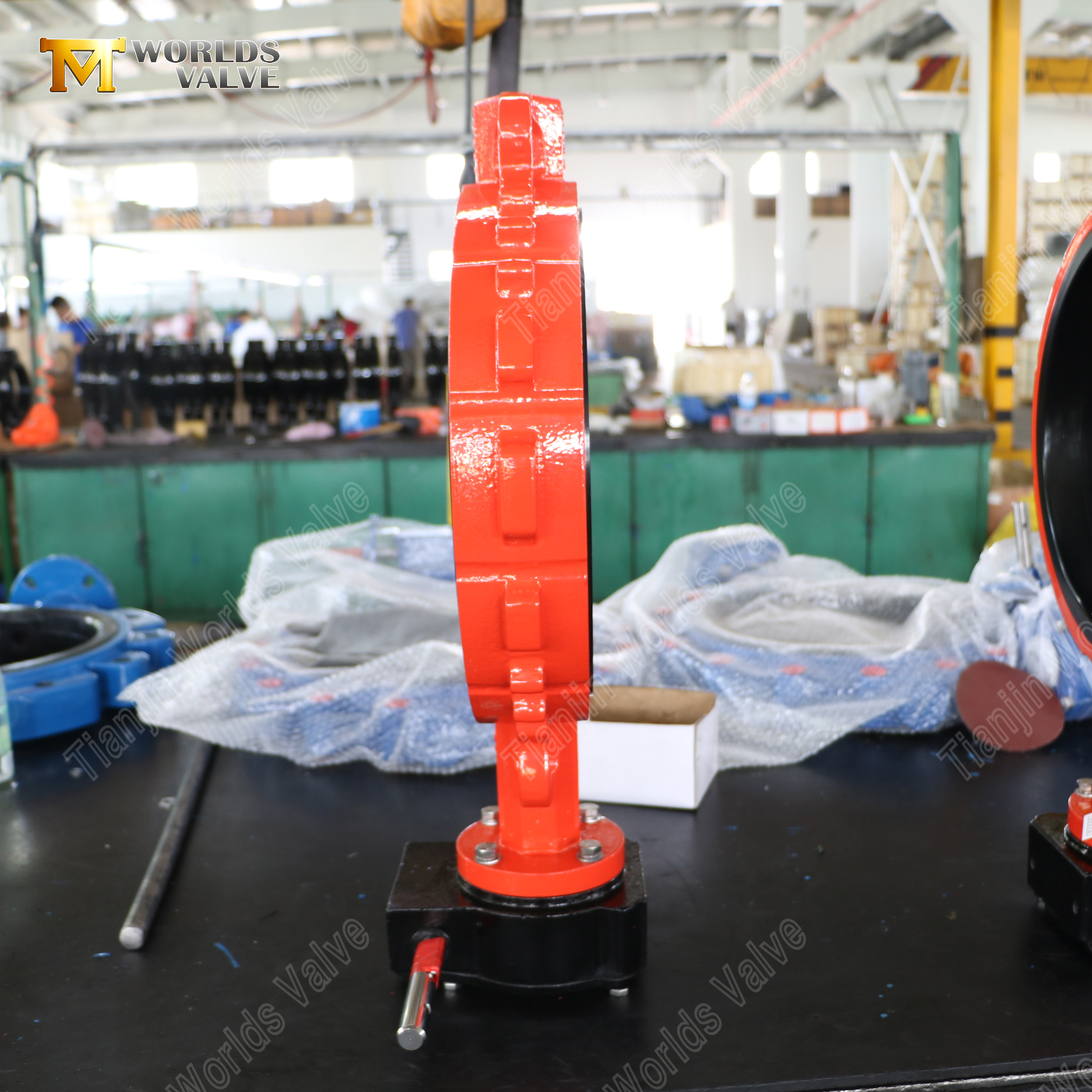

• Compacte face-to-face afmetingen – Het wafelontwerp vermindert de totale lengte en het gewicht, waardoor installatieruimte wordt bespaard en de belasting van de pijpleiding wordt verminderd.

• Eenvoudige en snelle installatie – De klep wordt met slechts een paar bouten ingeklemd tussen standaardflenzen, waardoor de installatietijd en arbeidskosten aanzienlijk worden verkort.

• Kosteneffectief voor toepassingen met grote volumes – Dankzij de eenvoudigere constructie en het lagere materiaalverbruik biedt de waferklep een uitstekende prestatie-kostenverhouding voor algemene servicetoepassingen.

2. Lichaamsmateriaal – ASTM A126 Klasse B (grijs ijzer)

• Betrouwbare sterkte voor standaarddrukken – ASTM A126 klasse B grijs ijzer levert voldoende mechanische sterkte voor PN16 en klasse 150 algemene servicetoepassingen.

• Uitstekende bewerkbaarheid en maatstabiliteit – Het materiaal maakt nauwkeurig gieten en nauwe toleranties mogelijk, waardoor een betrouwbare flensafdichting en een soepele werking worden gegarandeerd.

• Kosteneffectief met upgradeopties – Deze voordelige keuze kan gemakkelijk worden geüpgraded naar nodulair gietijzer, WCB, roestvrij staal of duplexlegeringen voor veeleisende omstandigheden.

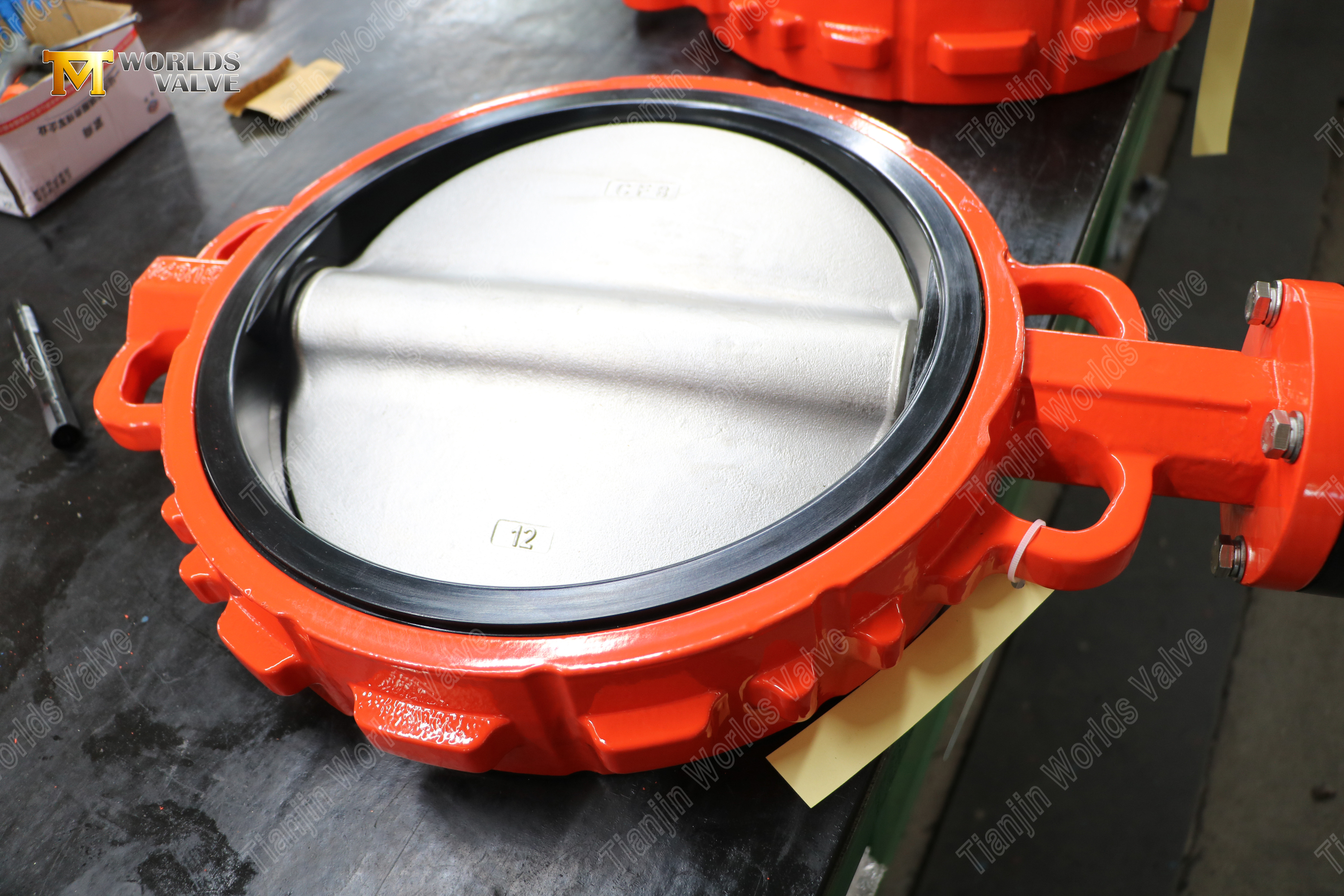

3. Materiaal schijf: CF8 roestvrij staal (AISI 304)

• Superieure corrosiebestendigheid voor algemeen gebruik –CF8 is bestand tegen oxidatie en corrosie in water, milde chemicaliën en atmosferische blootstelling, waardoor een lange levensduur wordt gegarandeerd.

• Veilig voor drinkwater- en voedseltoepassingen – Het niet-giftige materiaal, gecombineerd met goedgekeurde zittingen, voldoet aan de WRAS- en ACS-normen voor drinkwater- en voedselverwerking.

• Sterk en toch licht –CF8 biedt goede mechanische sterkte en vermindert tegelijkertijd het totale klepgewicht, waardoor het hanteren en installeren wordt vergemakkelijkt.

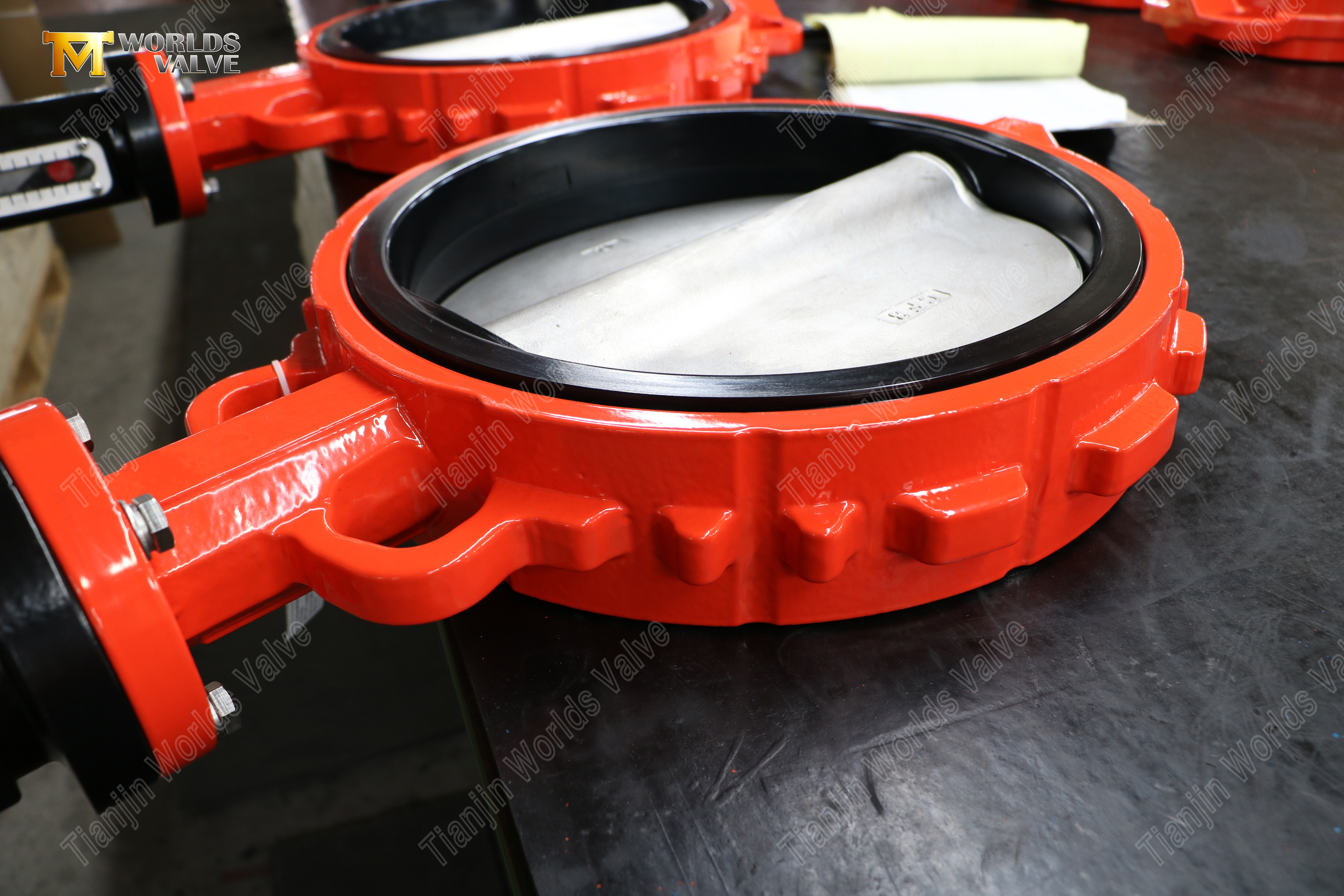

4. Materiaal zitting – NBR (nitrilrubber)

• Uitstekende olie- en brandstofbestendigheid – NBR behoudt de elasticiteit en afdichtingsintegriteit, zelfs na langdurig contact met minerale oliën, vetten en koolwaterstoffen.

• Goede slijtvastheid en scheurweerstand – De zitting is bestand tegen slijtage door kleine deeltjes en veelvuldig fietsen, waardoor de levensduur van de afdichting wordt verlengd.

• Brede compatibiliteit en kostenefficiëntie – Met een bereik van -10 ℃ tot +80 ℃ levert NBR luchtbeldichte afsluiting tegen concurrerende kosten, waarbij EPDM, Viton, PTFE of harde back-upstoelen als alternatief verkrijgbaar zijn.

5. Materiaal stuurpen – SS420 (AISI 420)

• Hoge treksterkte en rekgrens – Gehard SS420 zorgt voor een robuuste koppeloverdracht, vooral voor kleppen met een grote diameter of hogedruk.

• Uitstekende slijtvastheid en vreetweerstand – Het geharde oppervlak is bestand tegen slijtage door wrijving, waardoor de onderhoudsbehoeften gedurende vele cycli worden verminderd.

• Uitblaasbestendig met corrosiebescherming – De stuurpen is voorzien van een retentiemechanisme voor de veiligheid en kan worden geleverd in SS304, SS316 of Monel K500 voor zwaardere omstandigheden.

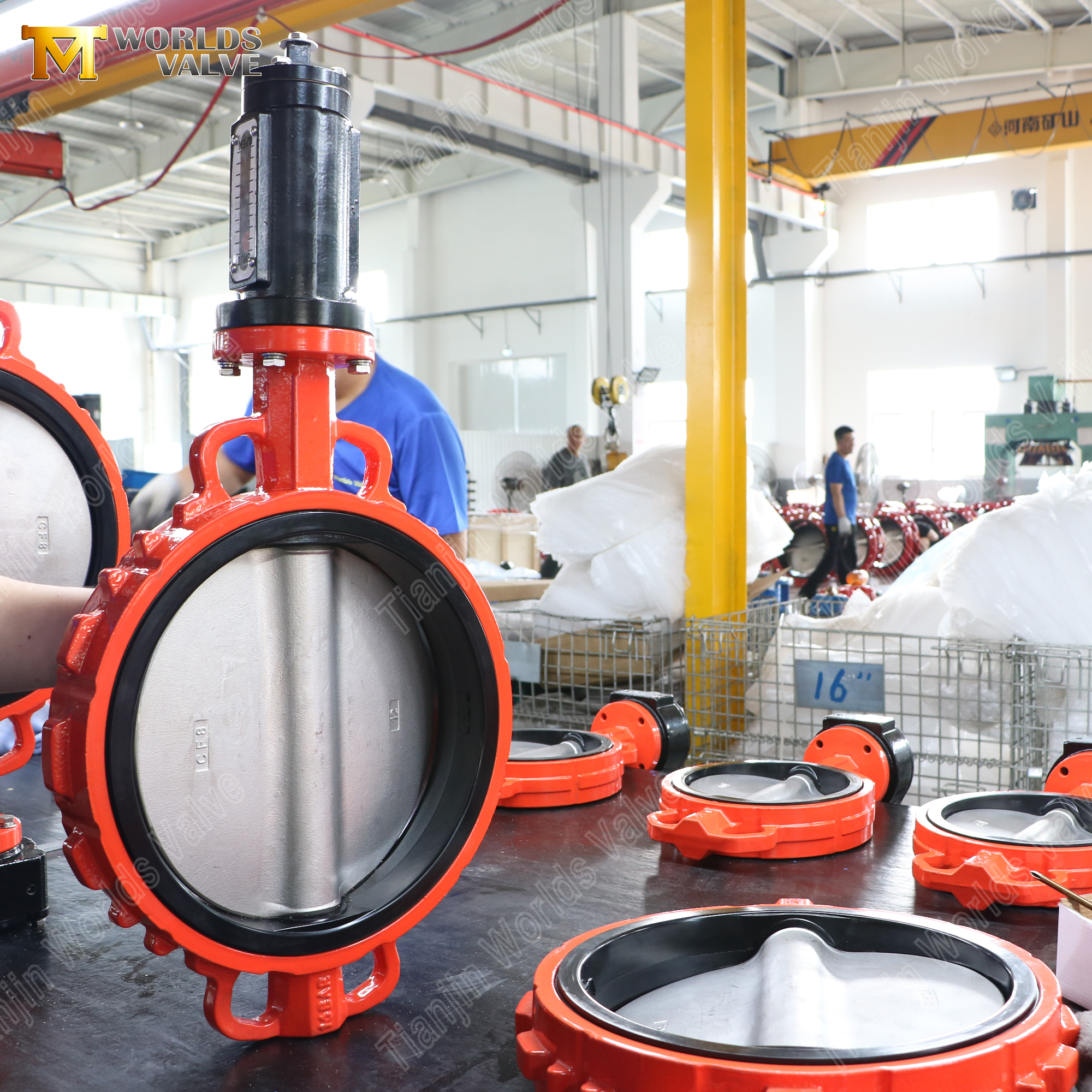

6. Actuatoropties en ISO 5211-montage

• Gestandaardiseerde interface – De ISO 5211-bovenflens accepteert actuatoren van elk merk, waardoor eenvoudige vervanging mogelijk is zonder aanpassingen aan de pijpleiding.

• Breed scala aan actuatorcompatibiliteit – Kleppen kunnen worden uitgerust met handhendels, tandwielbedieningen, elektrische, pneumatische, hydraulische of kettingwielaandrijvingen om aan elke besturingsvereiste te voldoen.

• Aangepaste interface beschikbaar – Niet-ISO-montagepatronen en aandrijfverbindingen kunnen worden vervaardigd om te voldoen aan speciale actuatorspecificaties.

Typische toepassingen

Dankzij de robuuste constructie en volledig aanpasbare materiaalopties wordt deze wafer-vlinderklep op grote schaal gebruikt in diverse industrieën:

1. Gemeentelijke watervoorziening en afvalwaterzuivering – Betrouwbare afsluiting en stroomregeling in pompstations, zuiveringsinstallaties en distributienetwerken.

2. Olie en gas / petrochemie – Behandeling van ruwe olie, geraffineerde brandstoffen, smeermiddelen en aardgas met NBR-stoelen en robuuste carrosserieën.

3. HVAC (verwarming, ventilatie en airconditioning) – Compacte, lichtgewicht kleppen voor gekoeld water, warm water en koeltorensystemen.

4. Zee- en zeewaterkoeling – Met duplex roestvrijstalen of aluminiumbronzen schijven is de klep bestand tegen zoutcorrosie in de scheepsbouw en kustenergiecentrales.

5. Chemisch en farmaceutisch – Roestvrijstalen behuizingen met PTFE- of Viton-zittingen bieden compatibiliteit met agressieve zuren, oplosmiddelen en zeer zuivere media.

6. Voedsel en drank/Hoogzuiver water – CF8/CF8M-schijven en EPDM/PTFE-zittingen voldoen aan de sanitaire normen voor brouwerij-, zuivel- en farmaceutische processen.

7. Brandbeveiligingssystemen – Robuust ontwerp zorgt voor betrouwbare aan/uit-controle in brandwaterleidingen en overstromingssystemen (met beschikbare certificeringen op aanvraag).

8. Energieopwekking en metallurgie – Omgaan met koelwater, asslurries en industriële gassen in thermische en waterkrachtcentrales.

9. Landbouwirrigatie – Kleppen met grote diameter voor efficiënte waterdistributie in landbouwgrond en kassenprojecten.

Waarom kiezen voor Tianjin Worlds Valve?

1. Directe fabriek, geen tussenpersonen – Wij bezitten en exploiteren onze ISO 9001-gecertificeerde productiefaciliteit in Tianjin. Door rechtstreeks met ons samen te werken, elimineert u de kosten voor tussenpersonen, krijgt u transparante prijzen en onderhoudt u directe communicatie met onze engineering- en productieteams gedurende elke fase van uw bestelling.

2. Meer dan 19 jaar exportervaring – Onze verkoop- en logistieke teams zijn goed thuis in de internationale handel, inclusief douanedocumentatie, verzendvoorschriften en exportverpakkingen. We hebben met succes afsluiters geleverd aan meer dan 50 landen, waardoor elke keer een vlotte levering verzekerd is.

3. Totaal maatwerk (OEM/ODM) – Wij beperken u niet tot onze standaardcatalogus. U specificeert het materiaal, de drukwaarde, de maat, de coating, de actuator, de flensnorm en de branding, en wij vervaardigen het precies volgens uw tekeningen. Voorafgaand aan de productie verstrekken wij 2D/3D-tekeningen ter goedkeuring.

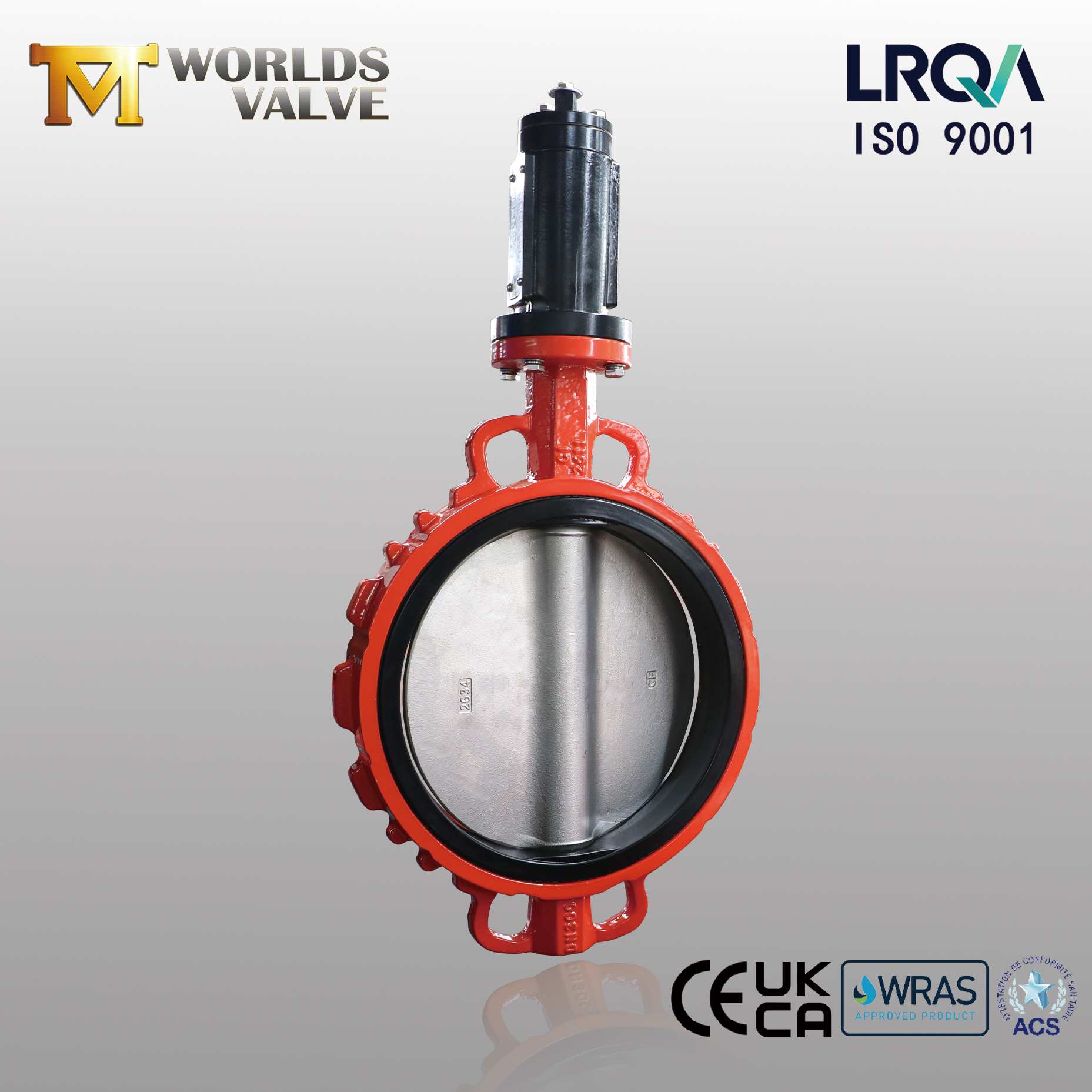

4. Volledige internationale certificeringen – Onze producten zijn gecertificeerd volgens ISO 9001, CE, UKCA, WRAS (drinkwater) en ACS (Frankrijk). DNV- en ABS-certificering kan per bestelling worden geleverd, ter ondersteuning van uw meest veeleisende projectvereisten.

5. Volledige kwaliteitsdocumentatie – Wij geloven in volledige transparantie. Elke zending omvat materiaaltestcertificaten (MTC), hydrostatische en pneumatische testrapporten, dimensionale inspectiegegevens en, indien vereist, NDT-rapporten en inspectiecertificaten van derden.

6. Strenge interne kwaliteitscontrole – Van de inspectie van grondstoffen en het gieten tot de bewerking, assemblage en eindtesten, elke productiestap wordt gecontroleerd onder ons door DNV gecontroleerde kwaliteitsmanagementsysteem. We voeren 100% druktesten uit op elke klep voordat deze onze fabriek verlaat.

7. Concurrerende doorlooptijden – Met een jaarlijkse productiecapaciteit van meer dan 8.000 ton en een toegewijd projectmanagementteam balanceren we kwaliteit met efficiëntie, zodat we ervoor zorgen dat uw aangepaste bestelling elke keer op tijd wordt geleverd.

8. Technische ondersteuning na verkoop – Onze technici zijn beschikbaar om u te helpen met installatiebegeleiding, probleemoplossing en onderhoudsaanbevelingen, zodat uw klep gedurende de gehele levensduur betrouwbaar presteert.

Neem contact op – Pas uw klep vandaag nog aan:

Bij Tianjin Worlds Valve Co., Ltd. verkopen we niet alleen kleppen; we ontwikkelen oplossingen die zijn afgestemd op uw unieke pijplijnomstandigheden. Of u nu een standaardconfiguratie zoals hierboven beschreven nodig heeft, of een volledig op maat gemaakt ontwerp met gespecialiseerde legeringen, stoelen voor hoge temperaturen of geautomatiseerde bediening: wij staan ​​klaar om uw specificaties tot leven te brengen.

Wij nodigen u van harte uit om onze fabriek in Tianjin, China te bezoeken. Bezoek onze productielijnen, wees met eigen ogen getuige van onze kwaliteitscontroleprocessen en bespreek uw projectvereisten met onze ervaren ingenieurs.

Om aan de slag te gaan, stuurt u ons eenvoudigweg uw vraag met de volgende gegevens:

• Vereiste maat, drukwaarde en eindaansluiting

• Mediatype, bedrijfstemperatuur en stroomomstandigheden

• Voorkeur materiaalcombinatie (of laat ons er een aanbevelen)

• Actuatortype en besturingsvereisten

• Doelhoeveelheid en bestemmingshaven

Ons verkoopteam zal binnen 24 uur reageren met een concurrerende offerte en een voorlopig technisch voorstel.

Neem nu contact met ons op en laten we samen uw klep bouwen.
