Vlinderklep met gegroefd uiteinde – installatie in enkele minuten, geen laswerk vereist

Productoverzicht

Dit DN80-model is voorzien van een nodulair gietijzeren lichaam, een nodulair gietijzeren schijf met EPDM-ommanteling, een SS420 roestvrijstalen steel en een EPDM-zitting: een materiaalcombinatie die uitstekende corrosiebestendigheid, luchtbeldichte afdichting en een lange levensduur biedt. Met een classificatie van PN16 (16 bar) is hij gebouwd voor veeleisende gebruiksomstandigheden.

Als directe OEM/ODM-fabrikant met meer dan 15 jaar exportervaring bieden wij volledig aanpasbare oplossingen – materialen, maten, drukwaarden, coatings, actuatoren en verpakkingen – allemaal afgestemd op uw exacte specificaties. Onze producten worden naar meer dan 50 landen geëxporteerd en worden ondersteund door ISO 9001-, CE-, UKCA-, WRAS- en ACS-certificeringen.

Introduceren:

Vlinderklep met gegroefd uiteinde | DI-lichaam | DI-schijfgecoate EPDM-zitting | SS420 stuurpen | 16 bar

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

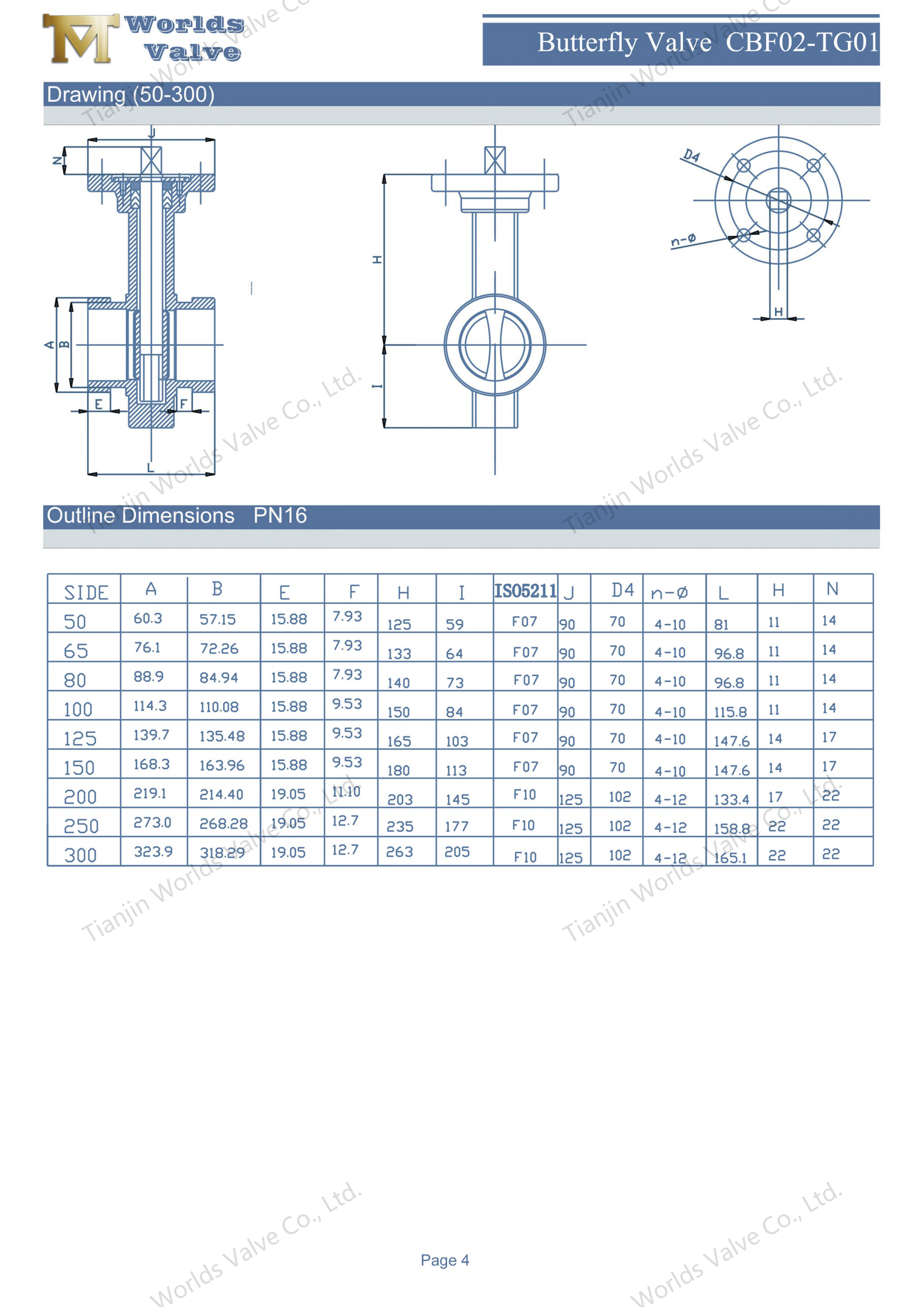

CBF02-TG01 - Gedetailleerde productinformatie

Technische specificaties

Belangrijkste kenmerken en voordelen

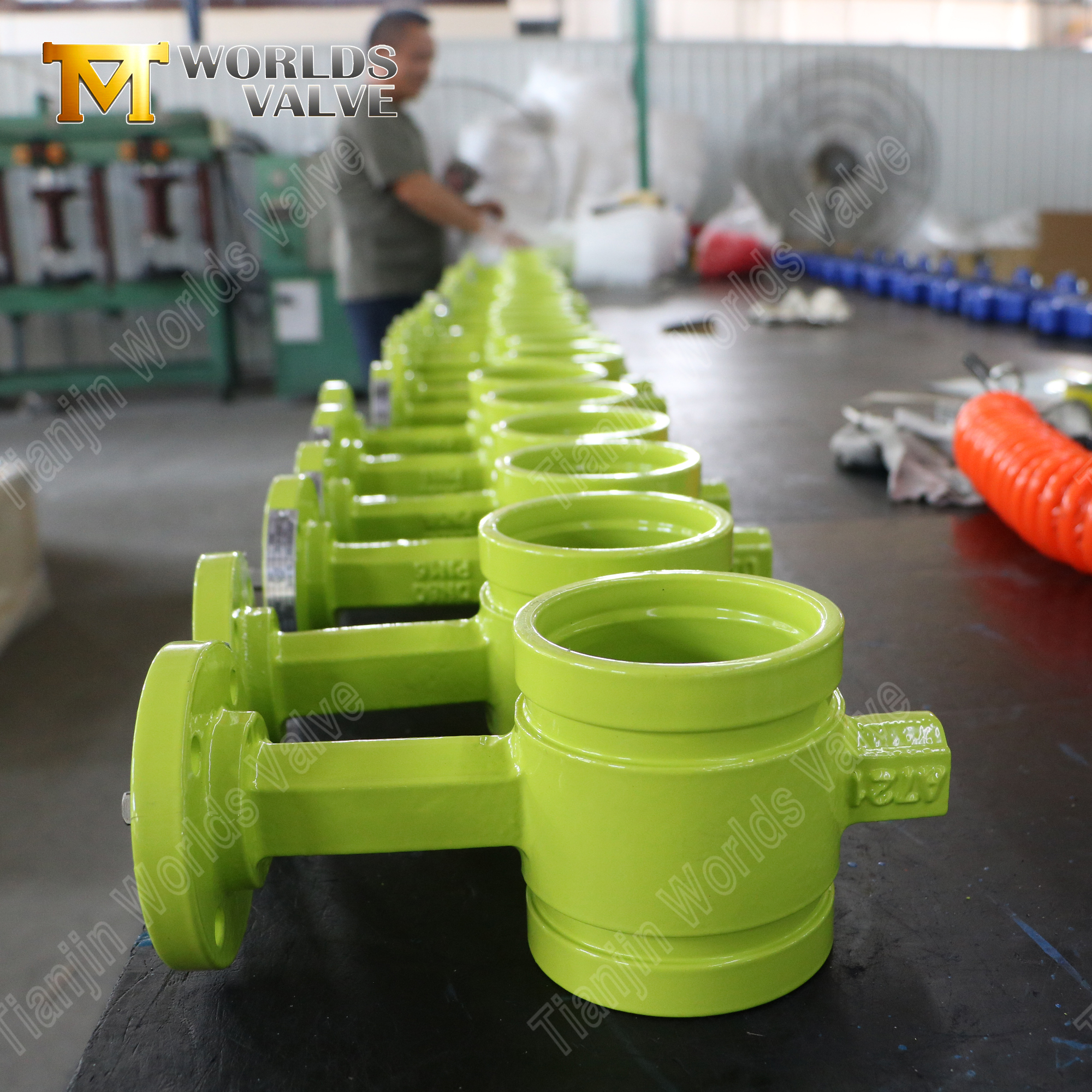

1. Verbinding met gegroefd uiteinde – installatie in enkele minuten

Het ontwerp met gegroefde uiteinden biedt aanzienlijke voordelen ten opzichte van traditionele flens- of schroefdraadverbindingen:

• Geen lassen, geen draadsnijden – De klep wordt op de pijpleiding aangesloten met behulp van twee mechanische gegroefde koppelingen. Steek gewoon het ventiel tussen de koppelingen en draai het vast. Geen heetwerkvergunningen, geen draadsnijmachines, geen flenspakkingen. De installatie is eenvoudig, snel en veilig.

• 60% snellere installatie – Vergeleken met flenskleppen worden kleppen met gegroefd uiteinde in een fractie van de tijd geïnstalleerd. Voor grootschalige projecten vertaalt dit zich in aanzienlijke arbeidsbesparingen en een snellere projectafronding.

• Eenvoudig onderhoud – De klep kan worden verwijderd en opnieuw worden geïnstalleerd met behulp van dezelfde gegroefde koppelingen, waardoor onderhoud en vervanging worden vereenvoudigd zonder de rest van het leidingsysteem te verstoren.

• Compact en ruimtebesparend – Vlinderkleppen met gegroefd uiteinde zijn compacter dan geflensde alternatieven en passen gemakkelijk in krappe apparatuurruimtes en overvolle pijprekken.

2. Lichaamsmateriaal – Nodulair gietijzer (GGG40)

Het kleplichaam is vervaardigd uit nodulair gietijzer GGG40 (ASTM A536 65-45-12):

• Tweemaal de sterkte van grijs ijzer – Nodulair gietijzer biedt ongeveer tweemaal de treksterkte, waardoor het ideaal is voor PN16-service en drukstoten.

• Uitstekende slagvastheid – De nodulaire grafietstructuur zorgt voor uitzonderlijke taaiheid en is bestand tegen mechanische schokken en trillingen.

• Corrosiebestendig – Gecombineerd met onze standaard epoxycoating (minimaal 250 μm) biedt het nodulair gietijzeren lichaam betrouwbare corrosiebescherming voor water, afvalwater en algemene industriële toepassingen.

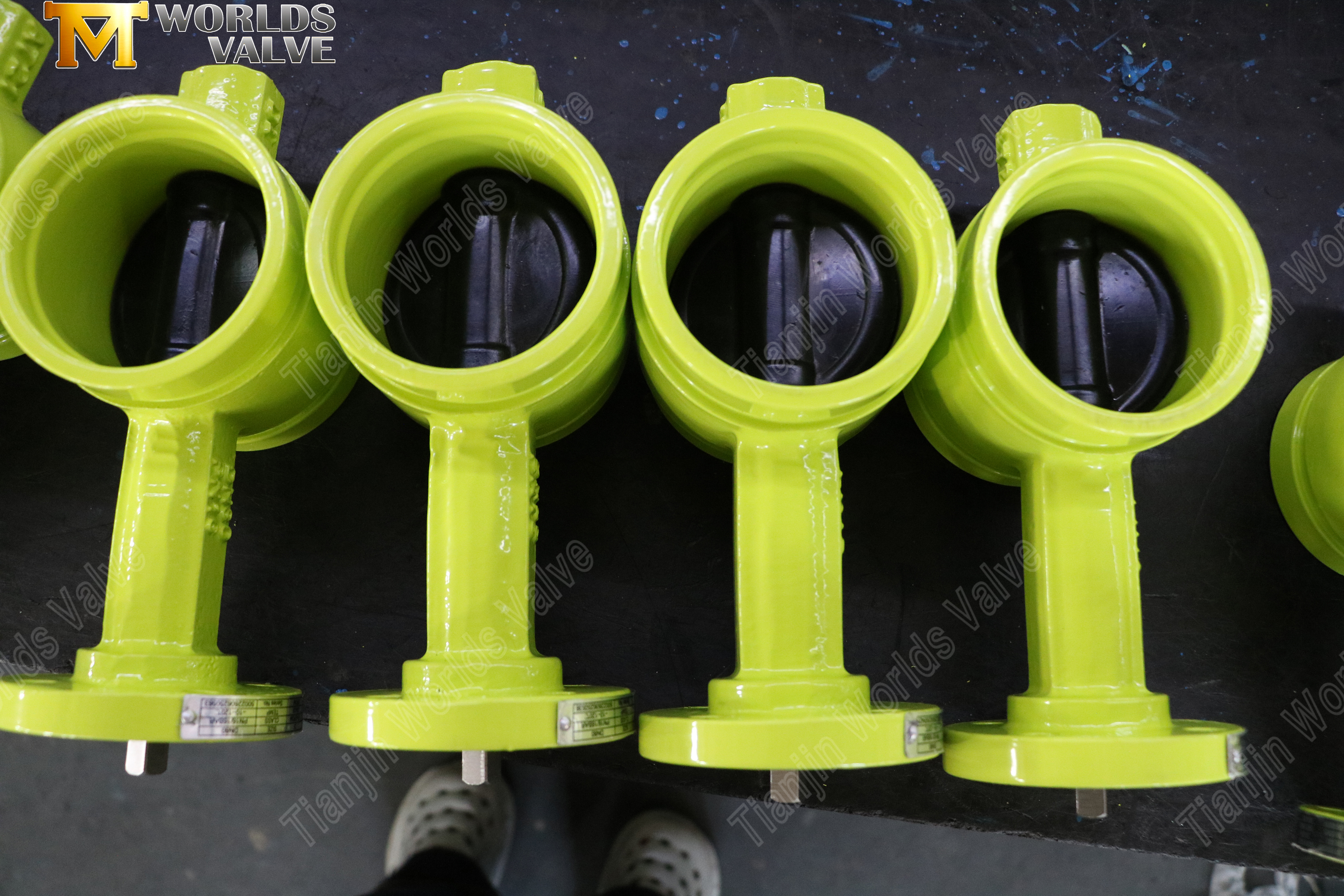

3. Materiaal schijf: nodulair gietijzer met EPDM-overgieting

De schijf heeft een nodulair gietijzeren kern met een EPDM-rubberen omhulsel:

• Luchtbeldichte afdichting – De EPDM-ommanteling creëert een veerkrachtig afdichtingsoppervlak tegen de zitting, waardoor een luchtdichte afsluiting ontstaat die is gecertificeerd volgens EN 12266-1 en API 598.

• Maximale stroomcapaciteit – Het overgegoten ontwerp elimineert de noodzaak van een aparte voering, waardoor een grotere stroomdoorgang en hogere Cv-waarden mogelijk zijn.

• Volledige corrosiebescherming – De EPDM-laag omhult de nodulair gietijzeren schijf volledig, beschermt deze tegen corrosie en verlengt de levensduur.

4. Materiaal zitting – EPDM

De EPDM-zitting biedt betrouwbare afdichting voor een breed scala aan toepassingen op waterbasis:

• Uitstekende water- en weerbestendigheid – EPDM biedt uitstekende weerstand tegen water, stoom en verwering buitenshuis.

• Groot temperatuurbereik – Behoudt afdichtingseigenschappen van -20℃ tot +120℃.

• Chemische weerstand – Bestand tegen verdunde zuren, logen en chemicaliën voor waterbehandeling, waaronder chloor en ozon.

5. Materiaal stuurpen – SS420

De klepsteel is vervaardigd uit SS420 roestvrij staal:

• Hoge sterkte – Aanzienlijk hogere sterkte dan roestvrij staal 304/316, waardoor een betrouwbare koppeloverdracht wordt gegarandeerd.

• Slijtvast – Het geharde oppervlak is bestand tegen vreten en vreten tijdens herhaaldelijk fietsen.

• Blow-Out Proof Design – Retentiemechanisme voorkomt onbedoeld uitwerpen van de steel onder drukstoten.

6. Actuatoropties en ISO 5211-montage

De klep is voorzien van een standaard ISO 5211 bovenflens:

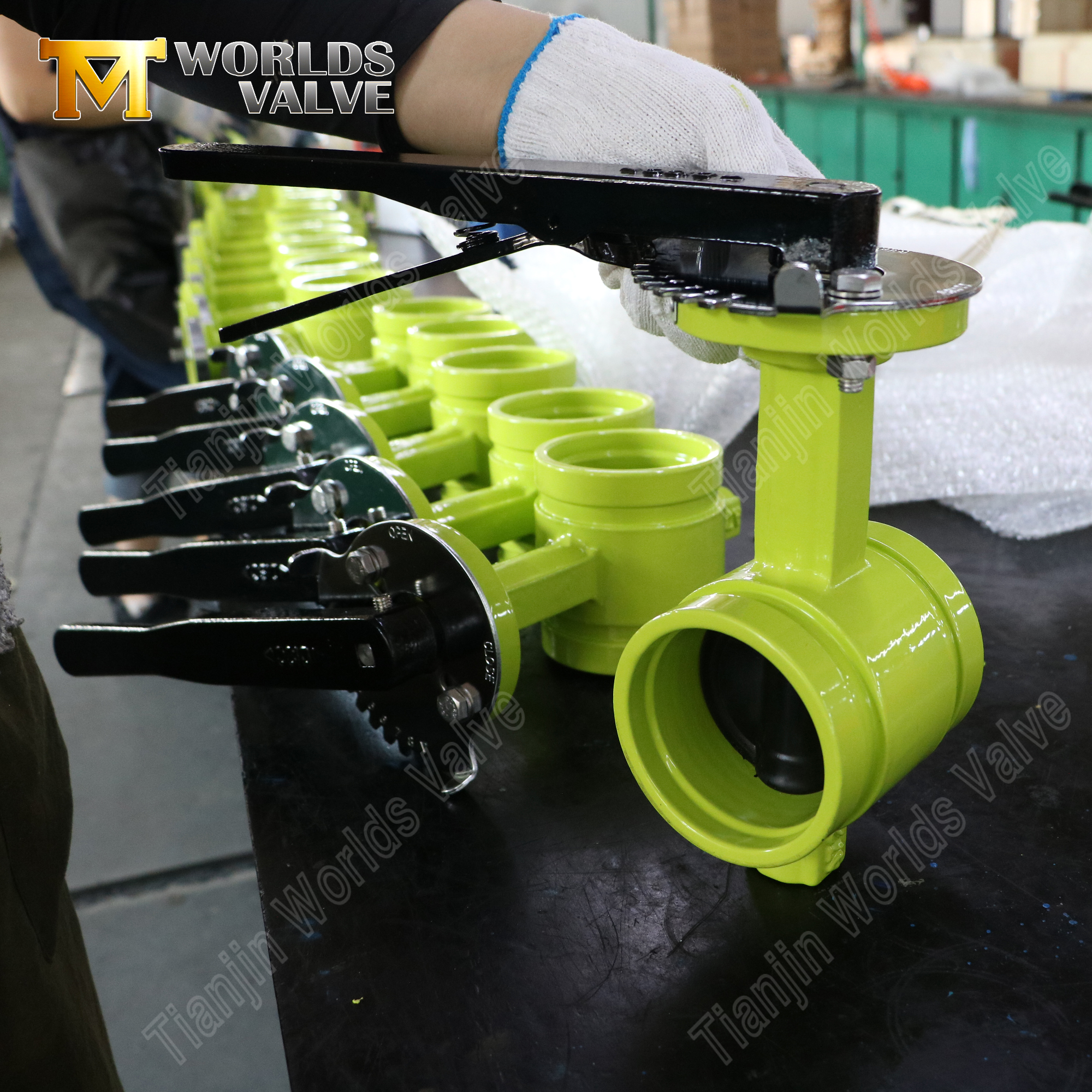

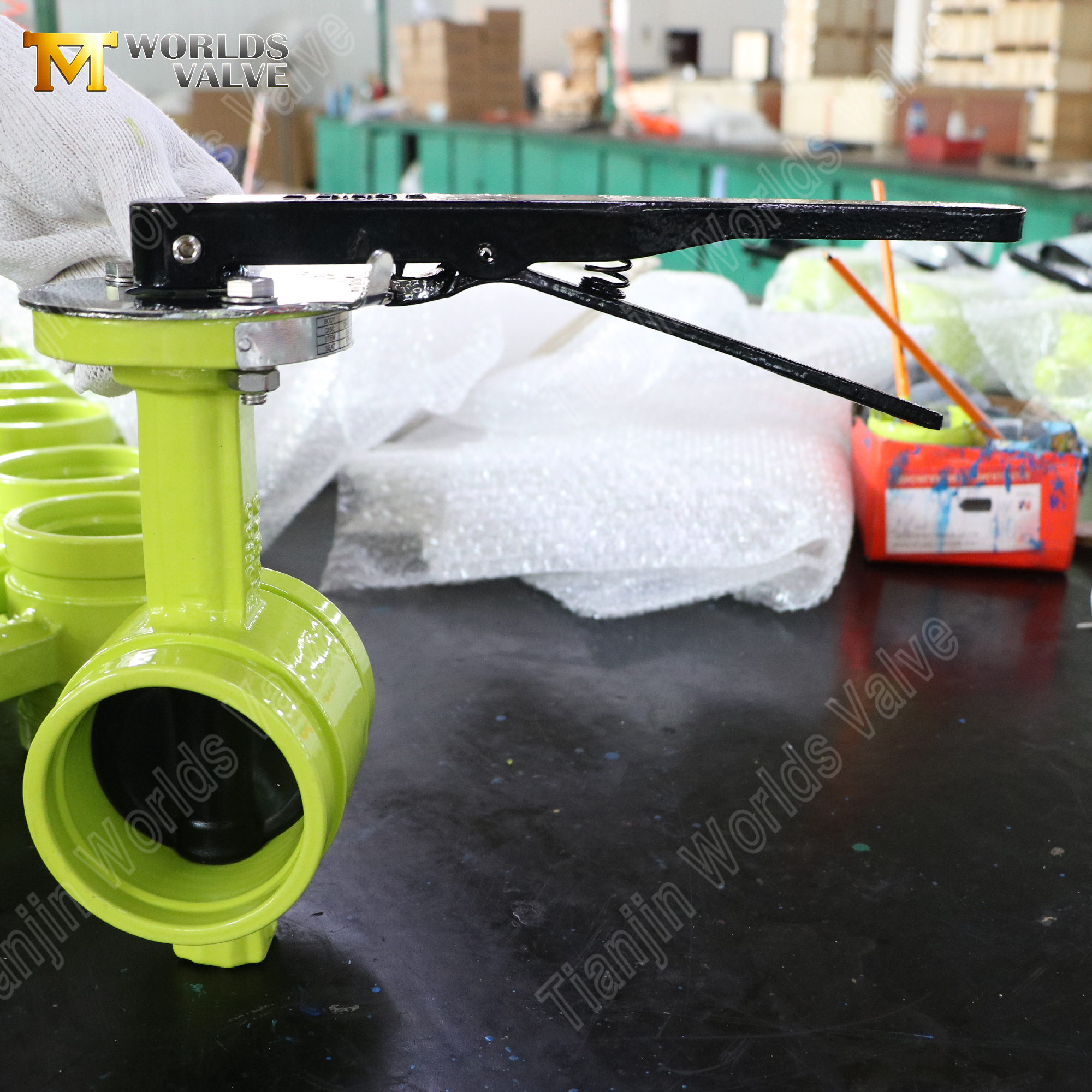

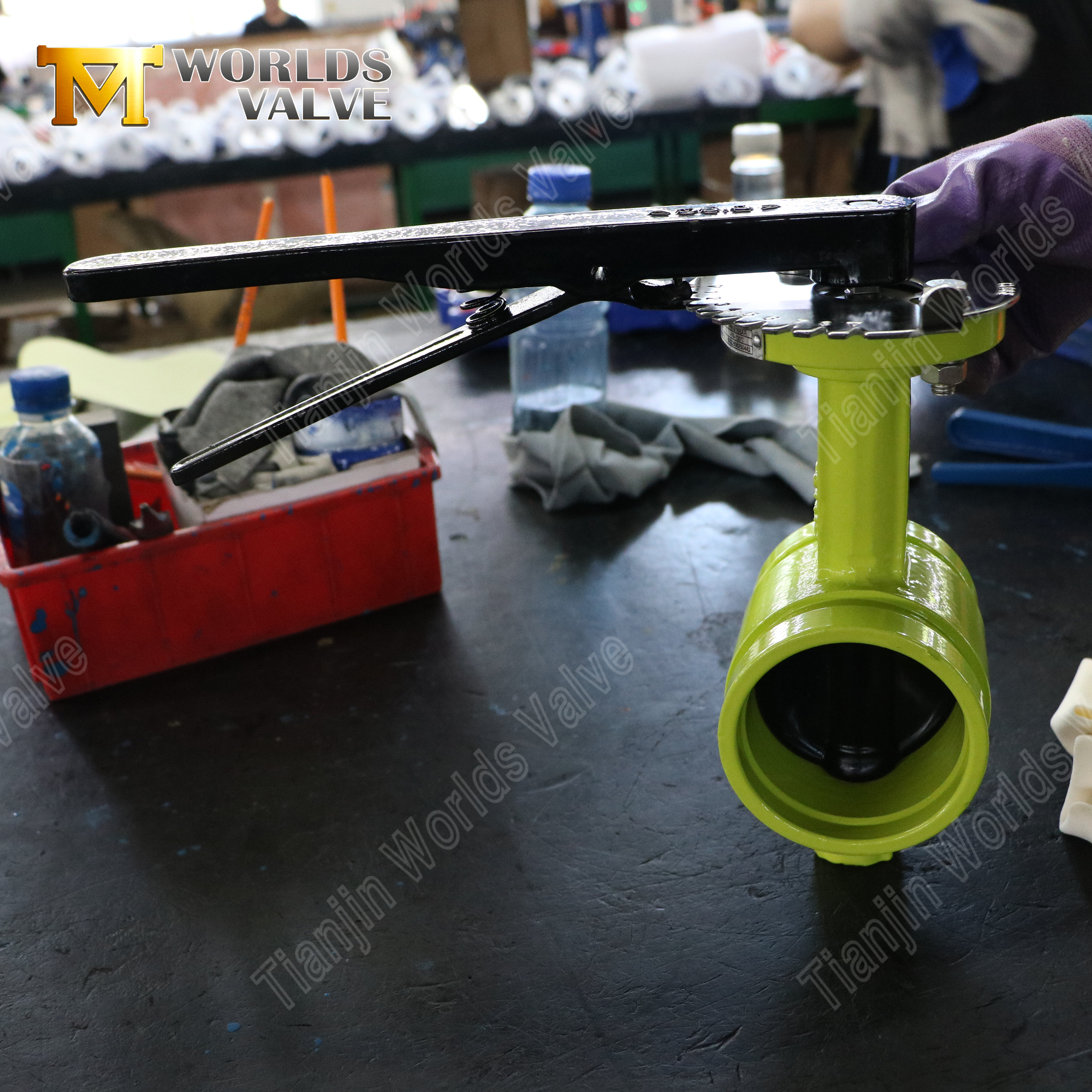

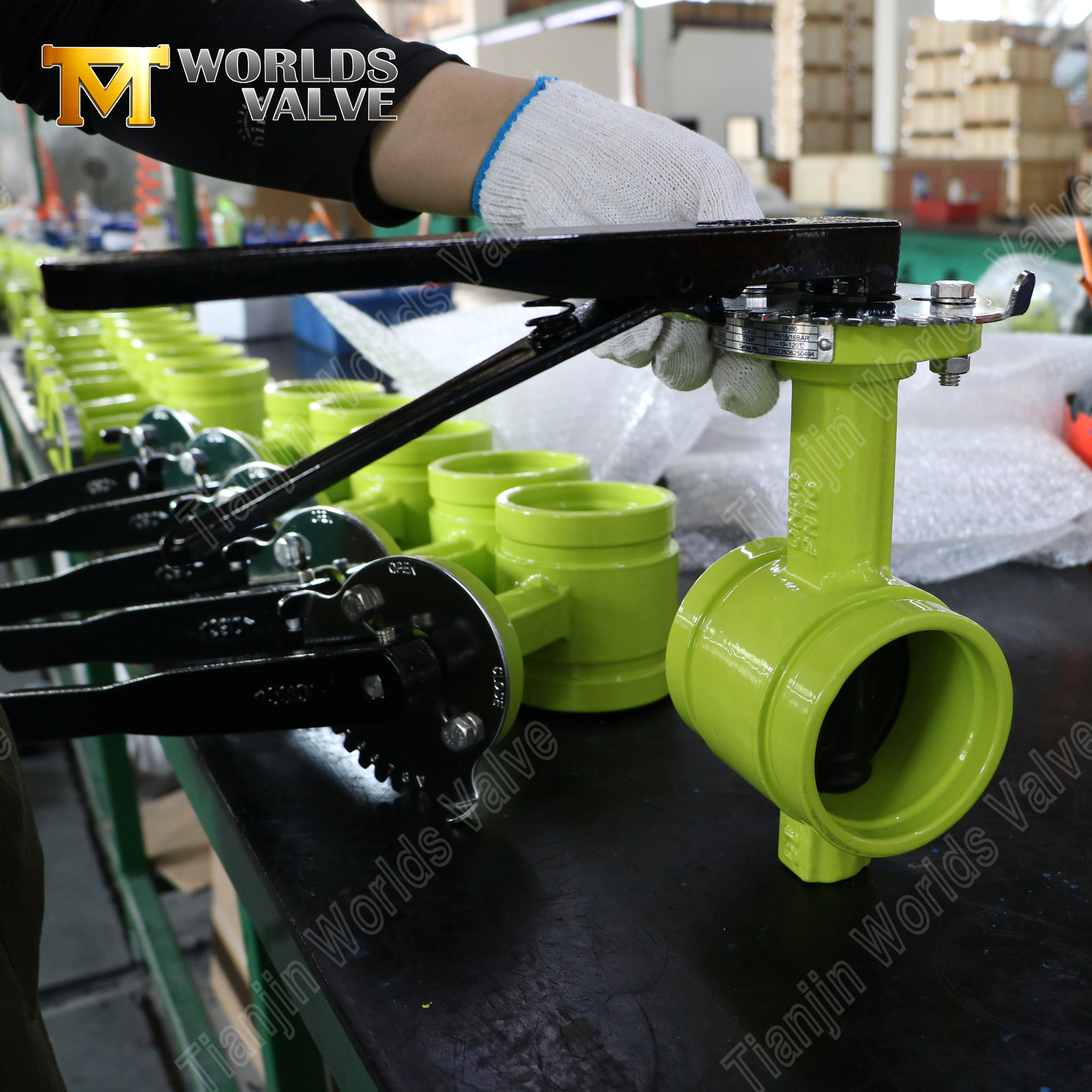

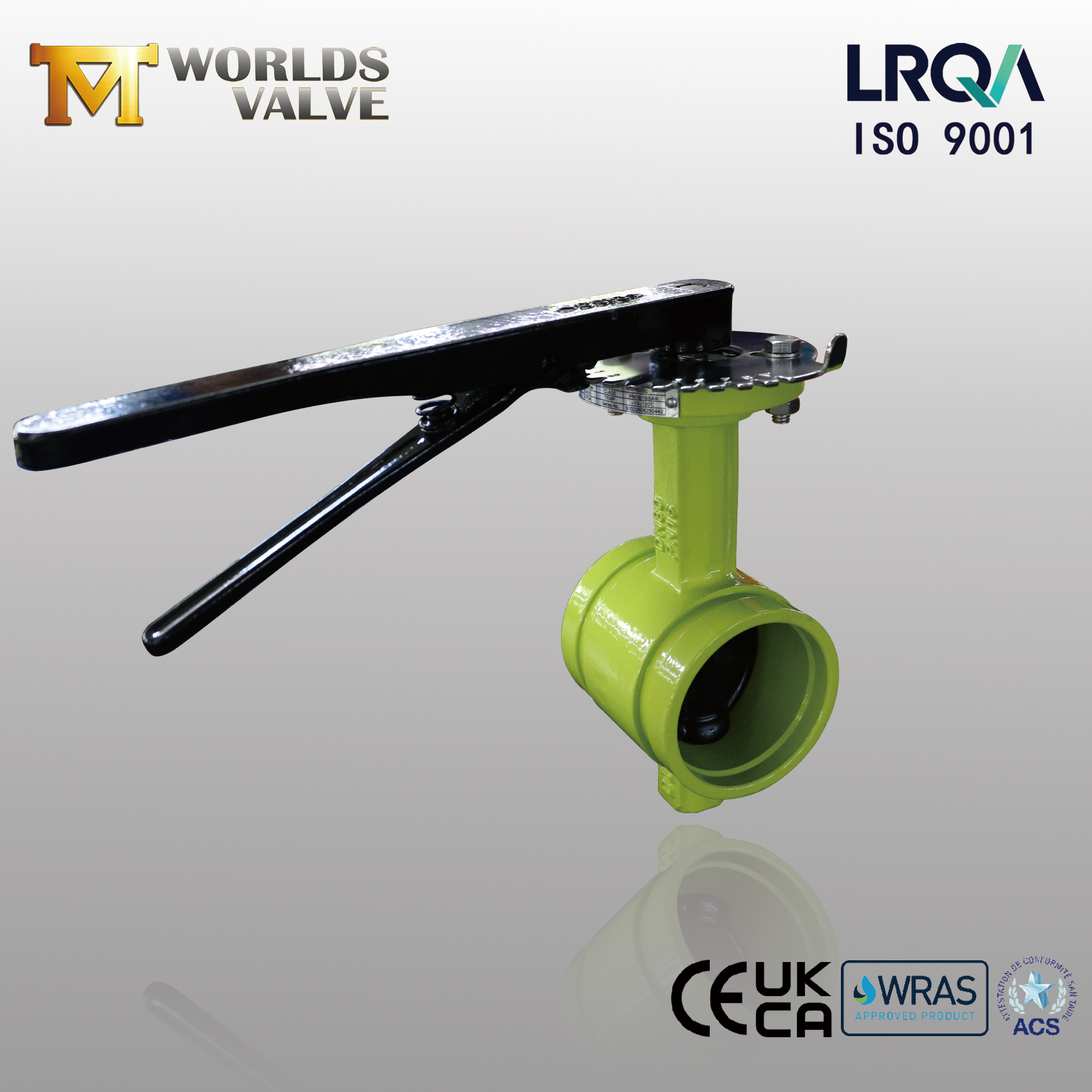

• Handhendel – Snelle handmatige aan-uitbediening met borgplaat.

• Tandwieloperator – Zelfremmend met open-dicht-indicator.

• Elektrische actuatoren – Aan-uit- of modulerende typen met 4-20 mA-feedback, handmatige override en PLC/SCADA-integratie.

• Pneumatische actuatoren – dubbelwerkende of veerretour (fail-safe) ontwerpen.

• Kettingwielaandrijvingen – Voor bovengrondse of ontoegankelijke installaties.

Aangepaste actuatorinterfaces zijn op aanvraag verkrijgbaar.

Typische toepassingen

Waarom kiezen voor Tianjin Worlds Valve?

1. Directe fabriek, geen tussenpersoon – fabrieksprijzen en directe communicatie.

2. 19+ jaar exportervaring – Soepele logistiek en after-salesondersteuning naar meer dan 50 landen.

3. Volledige OEM/ODM-aanpassing – materialen, maten, drukwaarden, coatings, actuatoren, verpakking – allemaal afgestemd op uw specificaties.

4. Internationale certificeringen – ISO 9001, CE, UKCA, WRAS, ACS – DNV/ABS beschikbaar.

5. Volledige documentatie – Materiaalcertificaten, druktestrapporten bij elke bestelling.

6. 100% druktest: elke klep wordt vóór verzending getest.

7. Snelle reactie en tijdige levering – Toegewijde projectmanager; levertijd 15-40 dagen.

8. Fabrieksbezoeken Welkom – Bezoek onze productielijnen in Tianjin.

Neem contact met ons op – pas vandaag nog uw gegroefde klep aan:

Of u nu deze DN80 PN16-configuratie nodig heeft of een volledig op maat gemaakt ontwerp met gespecialiseerde materialen, actuatoren of coatings, wij staan ​​klaar om volgens uw specificaties te bouwen.

Stuur ons uw aanvraag met:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie

• Actuatortype en besturingsvereisten

• Doelhoeveelheid en bestemmingshaven

Ons verkoopteam zal binnen 24 uur reageren met een concurrerende offerte en technisch voorstel.

Wij nodigen u van harte uit om onze fabriek in Tianjin, China te bezoeken. Laten we samen uw klep bouwen.
