Uitgebreide stengel Lug & Tapped Butterfly -klep met handhendel bediening | Direct-mount isolatieoplossing

9

Uitgebreide stengel Lug & Tapped Butterfly -klep met handhendel bediening | Direct-mount isolatieoplossing

Tianjin Worlds Valve Co., Ltd. Engineers Extended STEM LUG & Tapped Butterfly -kleppen met handhendelbediening voor snelle isolatie in beperkte of verhoogde installaties. Door een wiellichaam met schroefdraad, verlengde ISO 5211-compatibele stengel en handmatige hendeloperatie te combineren, maken deze kleppen directe pijpleidingmontage mogelijk zonder moeren terwijl de visuele positie-indicatie wordt gegeven. Gecertificeerd voor WRAS, ISO 9001 en CE-PED, UKCA, ACS Ze serveren HVAC, scheepsbouw en industriële systemen die ruimte-efficiënte, onderhoudsvrije stroomcontrole vereisen.

Model:
CBF01-TL01
product Merk:
OEM|ODM

Hoeveelheid:
Beschikbaarheid Status:





Inquiry Voeg toe aan mandje

Productbeschrijving

Invoering:

Uitgebreide stengel Lug & Tapped Butterfly -klep met handhendel bediening | Direct-mount isolatieoplossing

Tianjin Worlds Valve Co., Ltd. - ISO 9001 gecertificeerde fabrikant

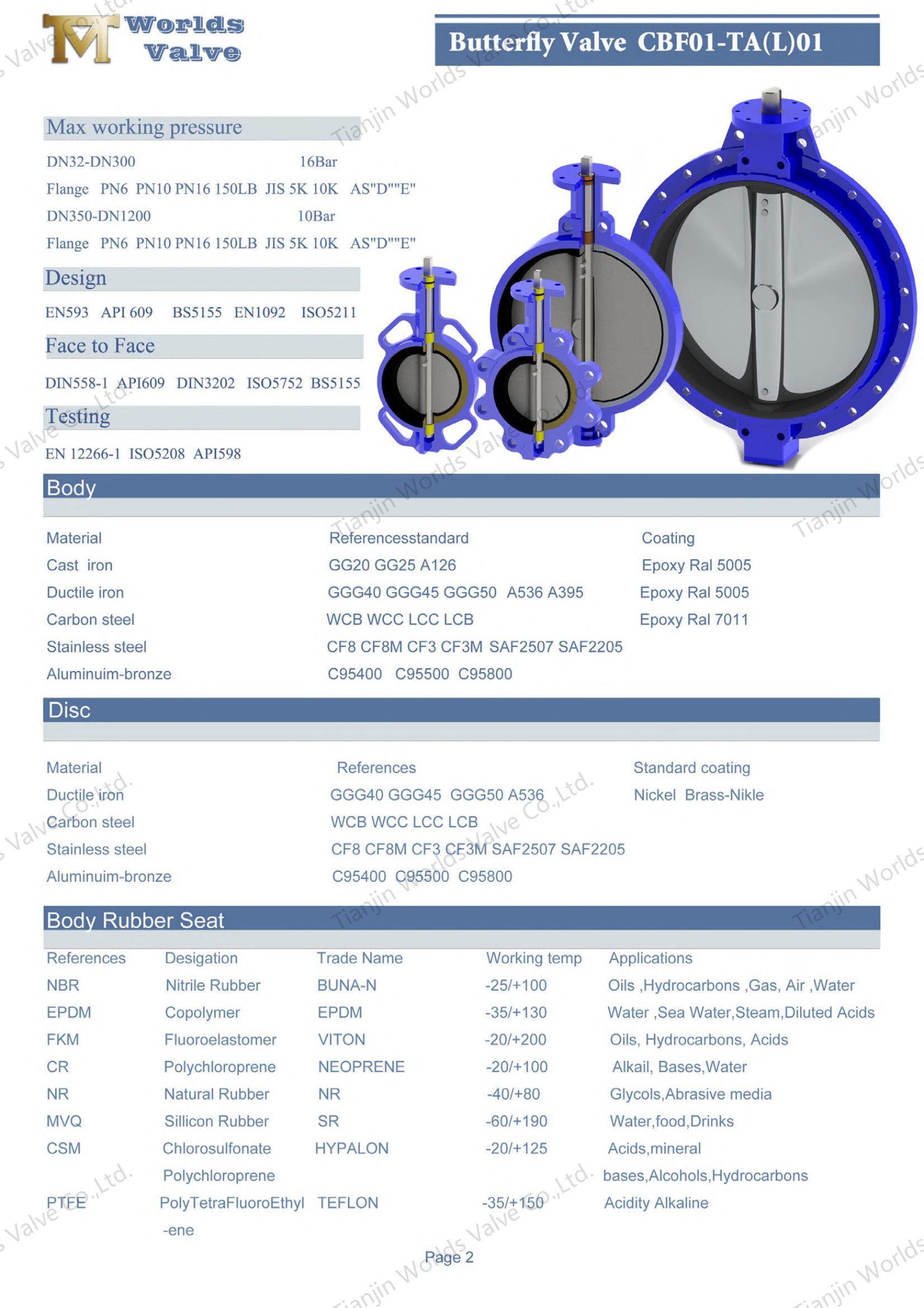

CBF01-TL01-Bedienings- en onderhoudshandleiding downloaden Extended STEM LUG & TAPT BUTTERFLY KLEP MET HAND HENVER Actuatie Direct-Mount Isolation-1 (1)

Belangrijkste kenmerken:

1. Leg met schroefdraad met getapte gaten

Directe montage van bout-tot-lichaam elimineert moeren, waardoor de installatietijd wordt verkort met 40% versus standaard lugkleppen.

Klasse 150 Tapped -gaten voorkomen dat schroefdraad wordt gestript tijdens thermische fietsen.

2. Uitgebogen stengel voor toegankelijkheid

STEM -extensies Posities Handhendel boven isolatie/obstakels, compliant met ISO 5211 Hoogtestandaarden.

Verzegelde stengelbus voorkomt dat grit binnendringt in stoffige/mariene omgevingen.

3. Lage-torque handhendel bediening

Gesmeed roestvrijstalen hendel (304 SS) met 4: 1 mechanisch voordeel vermindert de werkkracht tot ≤50 nm bij PN16 -drukken.

4. Zero-lekkage EPDM/PTFE-afdichting

Double-offset EPDM-stoel bereikt EN 12266-1 Klasse A-afsluiting (getest op 1,1x PN16).

Optionele PTFE-stoel voor chemische weerstand (-20 ° C tot 200 ° C).

5. Corrosiesysteem

Lichaam: ductiel ijzer met 250 µm epoxycoating.

DISC: U kunt 316L roestvrij staal kiezen met een oppervlak dat geëlektrolegd is, dat een sterke corrosieweerstand heeft.

Technische parameters:

Maat	DN32-DN600	DN650-DN2000
Werkdruk	16Bar	10 bar
Schelp	24 mars	15 bar
Zegel	18Bar	11Bar
Bedrijfstemperatuur	-45 ℃ ~+150 ℃
Werkomgeving	Ballast- en Bilge -systeem Chemische verwerking Ontziltingsinstallaties Boorplatforms Drinkwater Droge poeder Eten en drank Gasplanten Havc Mijnbouw Papierindustrie Zandbehandeling Zeewater Suikerindustrie Thermo Technische waterbehandeling Afvalwater
Rij methode	Hand Hefboom Wormwiel Elektrisch Pneumatisch

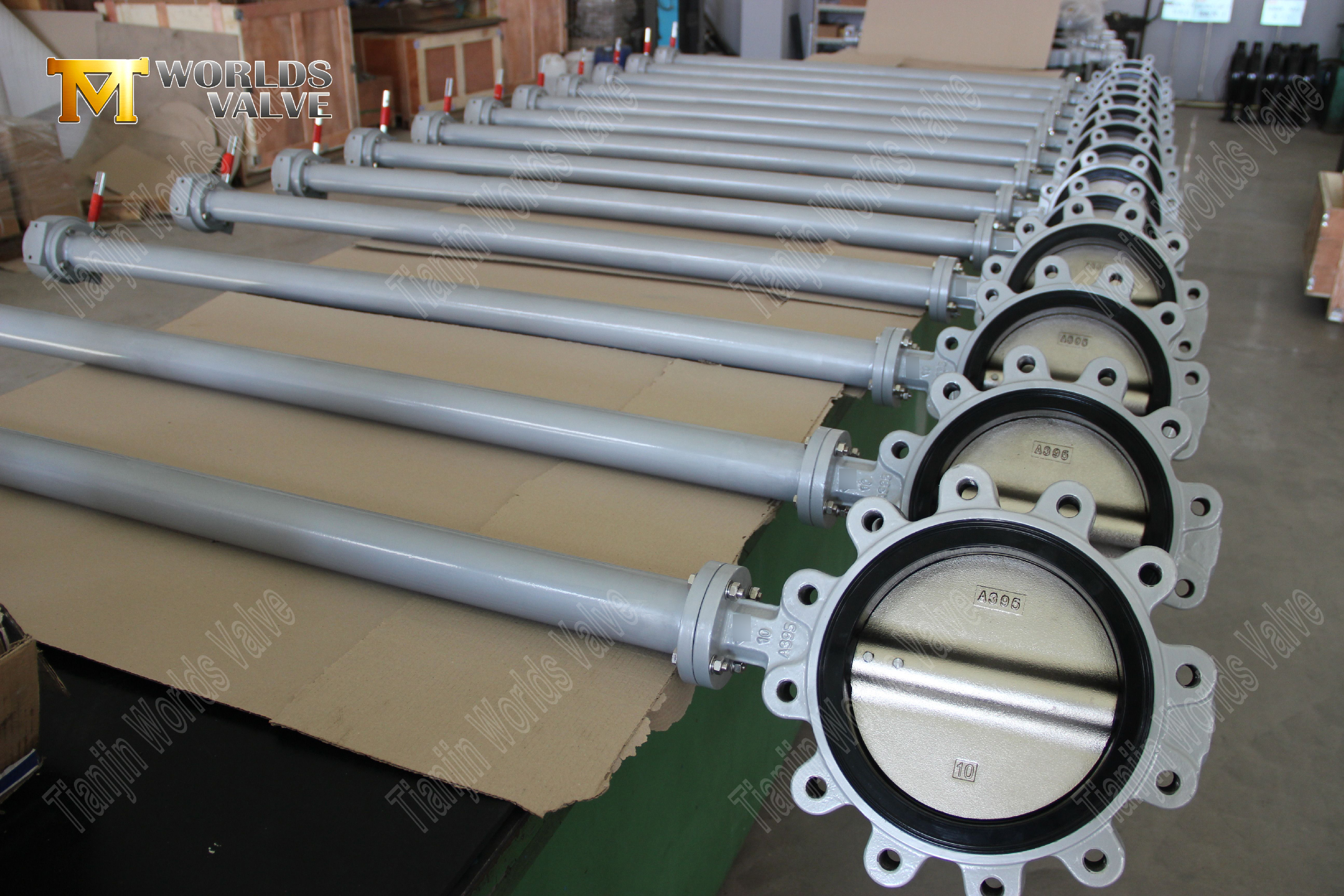

Extended-STEM-lug-&-Tapped-Butterfly-VALVE-With-Hand-Lever-actuatie-Direct-Mount-Isolation-2- (3)

Hoofdmateriaal:

Naam	Materiaal
Lichaam	Gietijzer Ductiel ijzer Koolstofstaal Roestvrij staal Al-Bronze
Schijf	Ductiel ijzer Koolstofstaal roestvrij staal Al-Bronze
Schacht	Roestvrij staal Monel K500
Seat	Buna NBR EPDM Viton PTFE Hepdm Neopreen Hypalon natuurlijk rubber

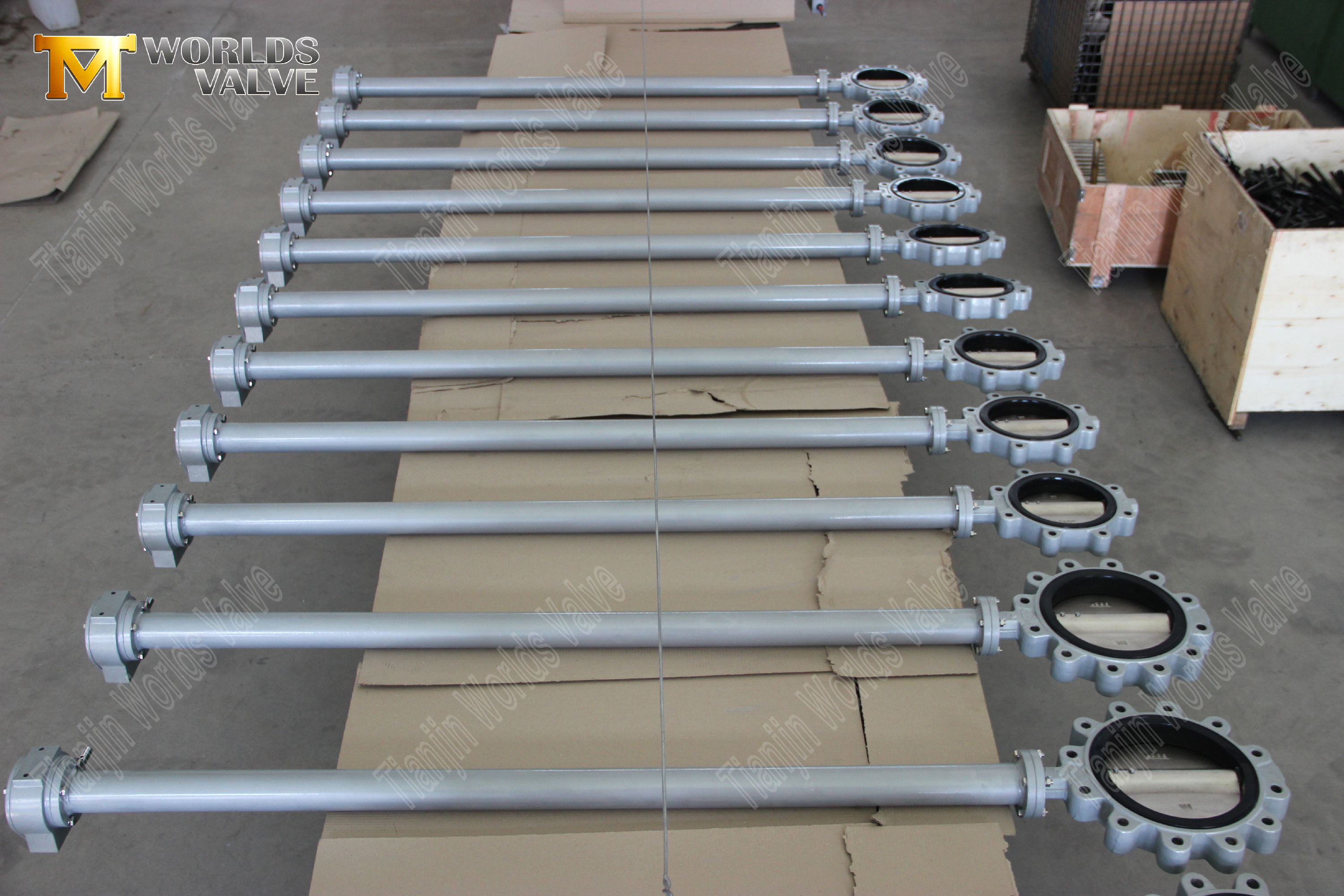

Extended-STEM-lug-&-Tapped-Butterfly-VALVE-With-Hand-Lever-actuatie-Direct-Mount-Isolation-2- (1)

Industriespecifieke toepassingen

Deze uitgebreide stengel Lug & Tapped Butterfly -kleppen zijn ontworpen voor precisiecontrole in veeleisende omgevingen:

HVAC -systemen: Isoleer gekoelde waterleidingen met zichtbare hendelpositionering boven isolatielagen.

Marine/scheepsbouw: Zoutwaterbestendige epoxycoating is bestand tegen offshore corrosie (DNV-GL gecertificeerde opties).

Eten en drankje: FDA-conforme PTFE-stoelen maken snelle CIP/SIP-reiniging mogelijk zonder demontage.

Waterbehandeling: NSF/ANSI 61-gecertificeerde EPDM-stoelen voor veilige afsluiting van het drinkwater.

Industriële leidingen: DRAAGDE LUG Design vereenvoudigt onderhoud in krappe pompruimtes of verhoogde rekken.

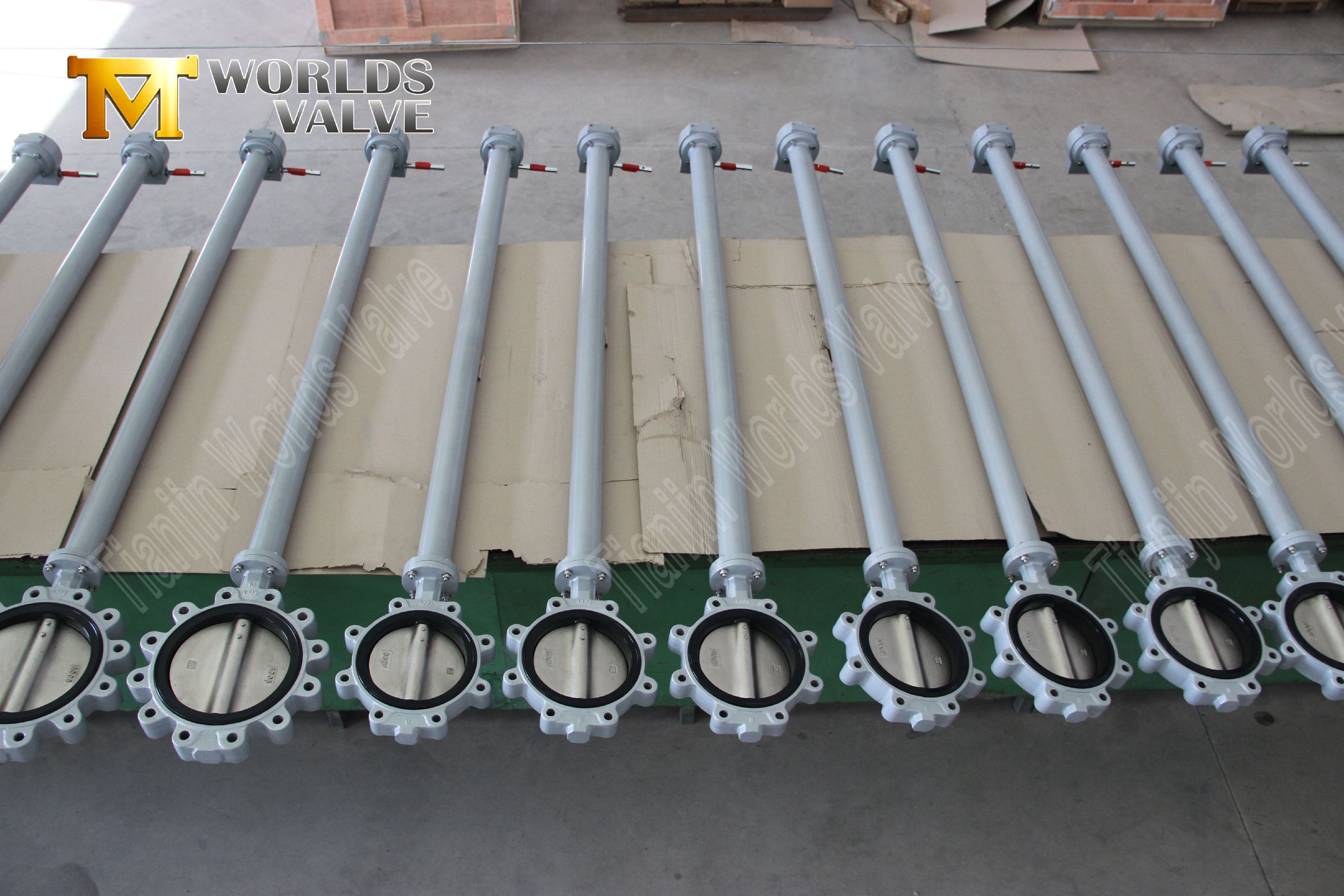

Extended-STEM-lug-&-Tapped-Butterfly-VALVE-With-Hand-Lever-actuatie-Direct-Mount-Isolation-2- (2)

Conclusie:

Ontdek hoogwaardige veerkrachtige zittende zittende stengel Lug & tikte vlinderkleppen van een vertrouwde vlinderklepfabrikant. ISO -gecertificeerd, aanpasbaar en gebouwd voor duurzaamheid. Klaar om uw bewerkingen te verbeteren met pneumatische buttertkleppen van topkwaliteit? Neem vandaag nog contact met ons op Voor een gratis offerte of om uw aangepaste vereisten te bespreken!
