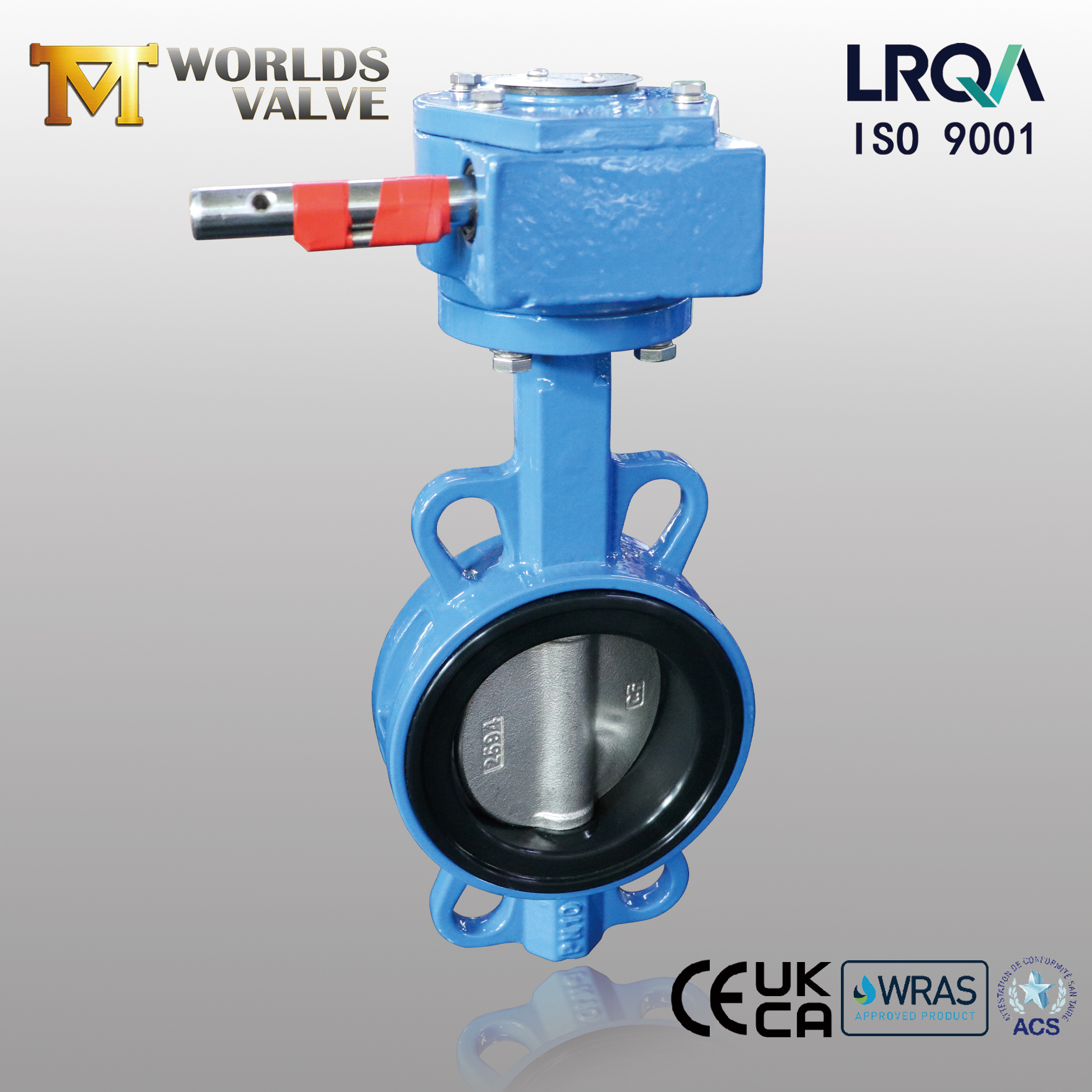

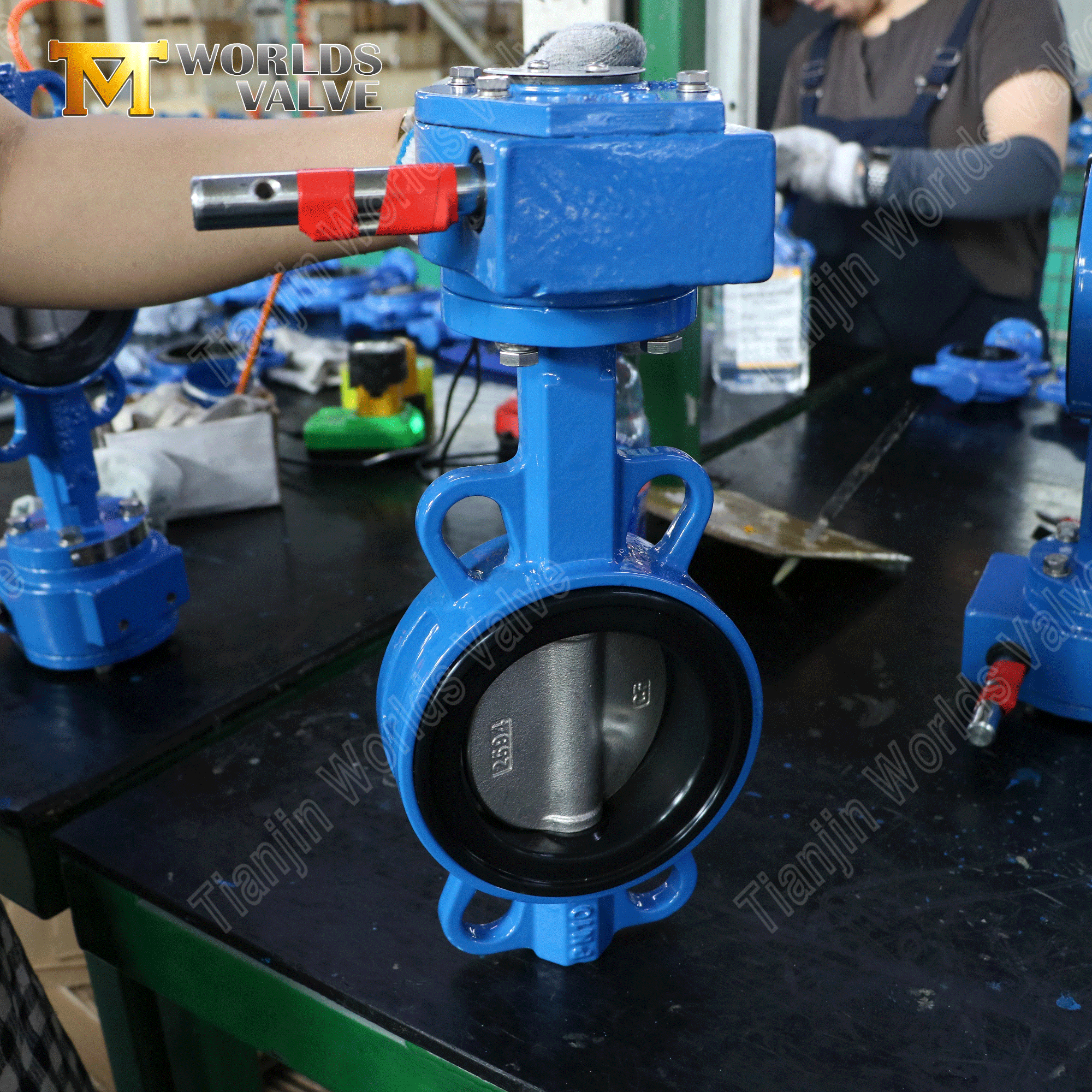

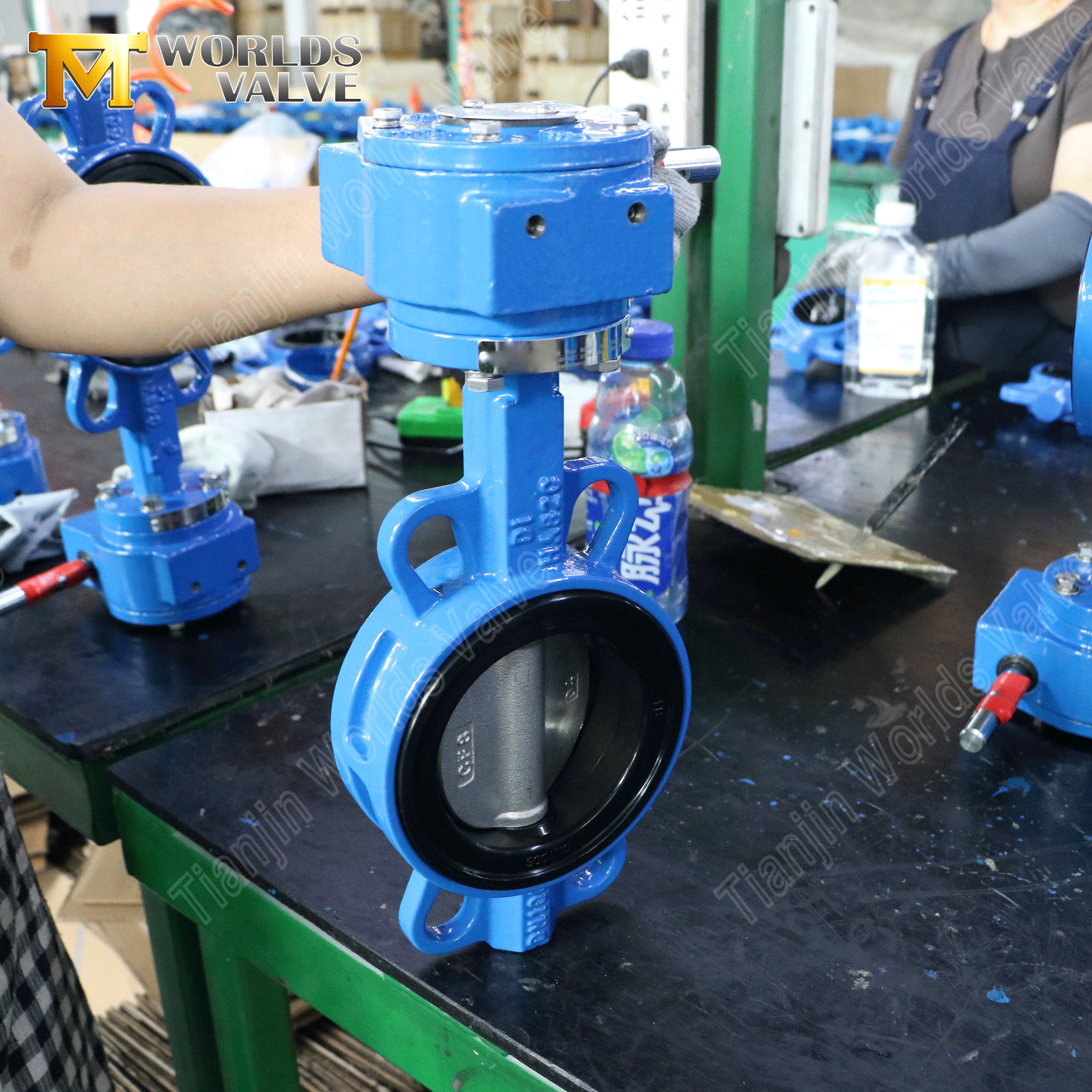

Tandwielbediende wafer-vlinderklep – vervangbare EPDM-zitting, PN10

Productoverzicht

Een tandwielbediende wafer-vlinderklep maakt gebruik van een wormwielaandrijving voor een soepele, zelfremmende handmatige bediening. Het waferlichaam past tussen twee flenzen, waardoor het compact en lichtgewicht blijft. Wat dit model echt onderscheidt, is de vervangbare EPDM-zitting; in tegenstelling tot gelijmde zittingen kan deze in het veld worden verwisseld zonder de hele klep te vervangen, waardoor de levensduur wordt verlengd en de onderhoudskosten worden verlaagd.

Dit 4-inch model combineert een nodulair gietijzeren lichaam, CF8 roestvrijstalen schijf, vervangbare EPDM-zitting en een wormwielaandrijving met PN10-classificatie. Het is gebouwd voor watervoorziening, afvalwater, HVAC en algemene industriële dienstverlening. Als directe OEM/ODM-fabrikant met meer dan 19 jaar exportervaring, past Tianjin Worlds Valve Co., Ltd. materialen, maten, drukwaarden, flensnormen, coatings en actuatoren aan uw specificaties aan. We zijn ISO 9001 (LRQA), CE, UKCA, WRAS en ACS gecertificeerd en exporteren naar meer dan 50 landen.

Introduceren:

Tandwielbediende Wafer-vlinderklep |Vervangbare EPDM-zitting | DI-lichaam | CF8-schijf | OEM-fabrikant

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

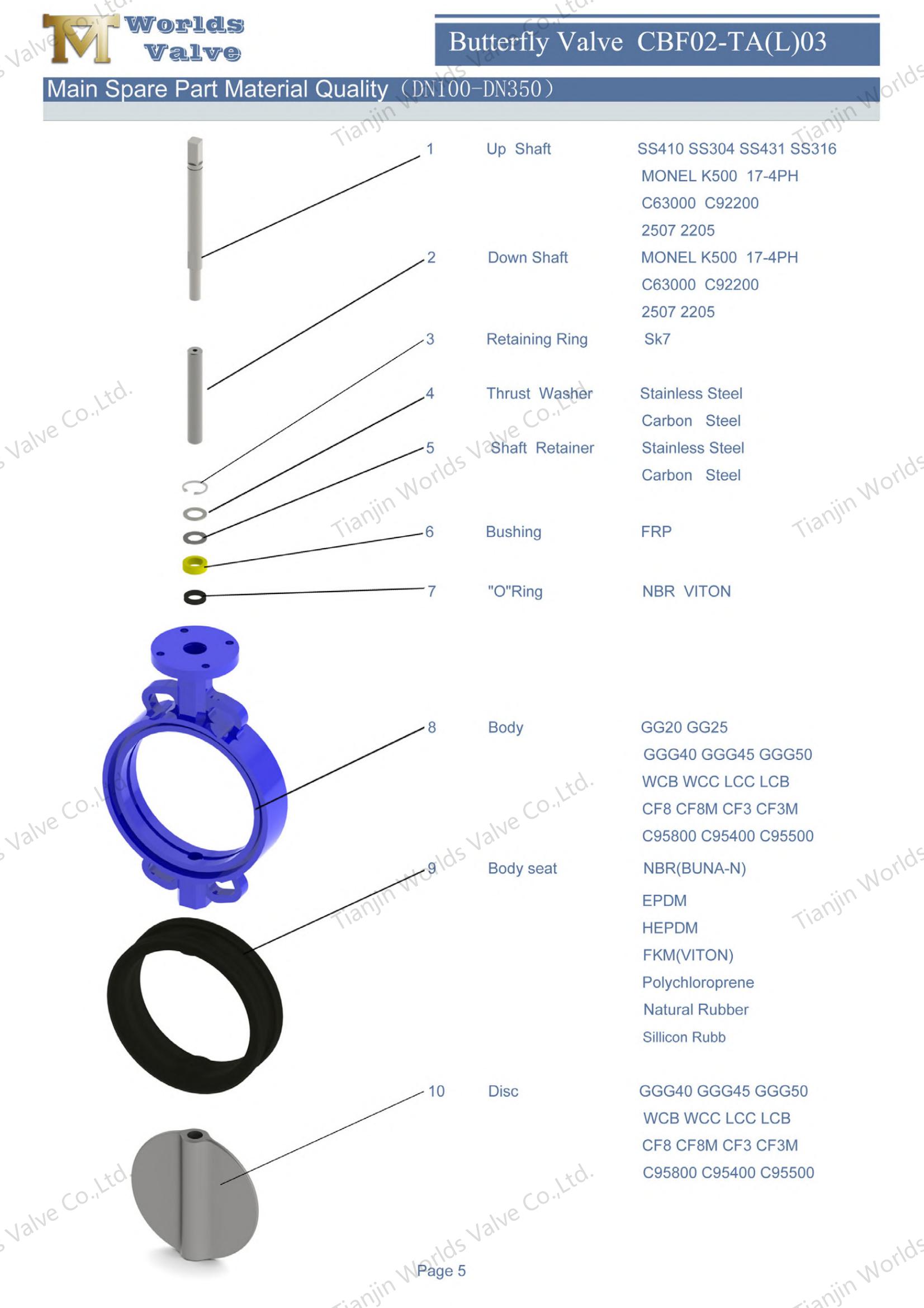

CBF02-TA03 - Gedetailleerde productinformatie

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Vervangbare EPDM-zitting - eenvoudig onderhoud, lagere kosten

• Ter plekke vervangbaar ontwerp – De EPDM-zitting wordt mechanisch vastgehouden en niet aan het lichaam gehecht. Wanneer deze versleten is, opent u eenvoudigweg de klep, verwijdert u de oude zitting, plaatst u de nieuwe en zet u deze weer in elkaar. U hoeft niet de hele klep te vervangen of terug te sturen naar de fabriek.

• Verlengde levensduur van de klep – Het huis, de schijf en de steel blijven in gebruik terwijl alleen de zitting wordt vervangen. Dit verlengt de totale levensduur van de klep aanzienlijk en verlaagt de totale eigendomskosten.

• Vereenvoudigde reserveonderdelen – Eén zitting past op alle kleppen van hetzelfde formaat en model. Als u een paar reservezittingen op voorraad heeft, kunt u meerdere kleppen dekken; u hoeft geen complete klepassemblages te inventariseren.

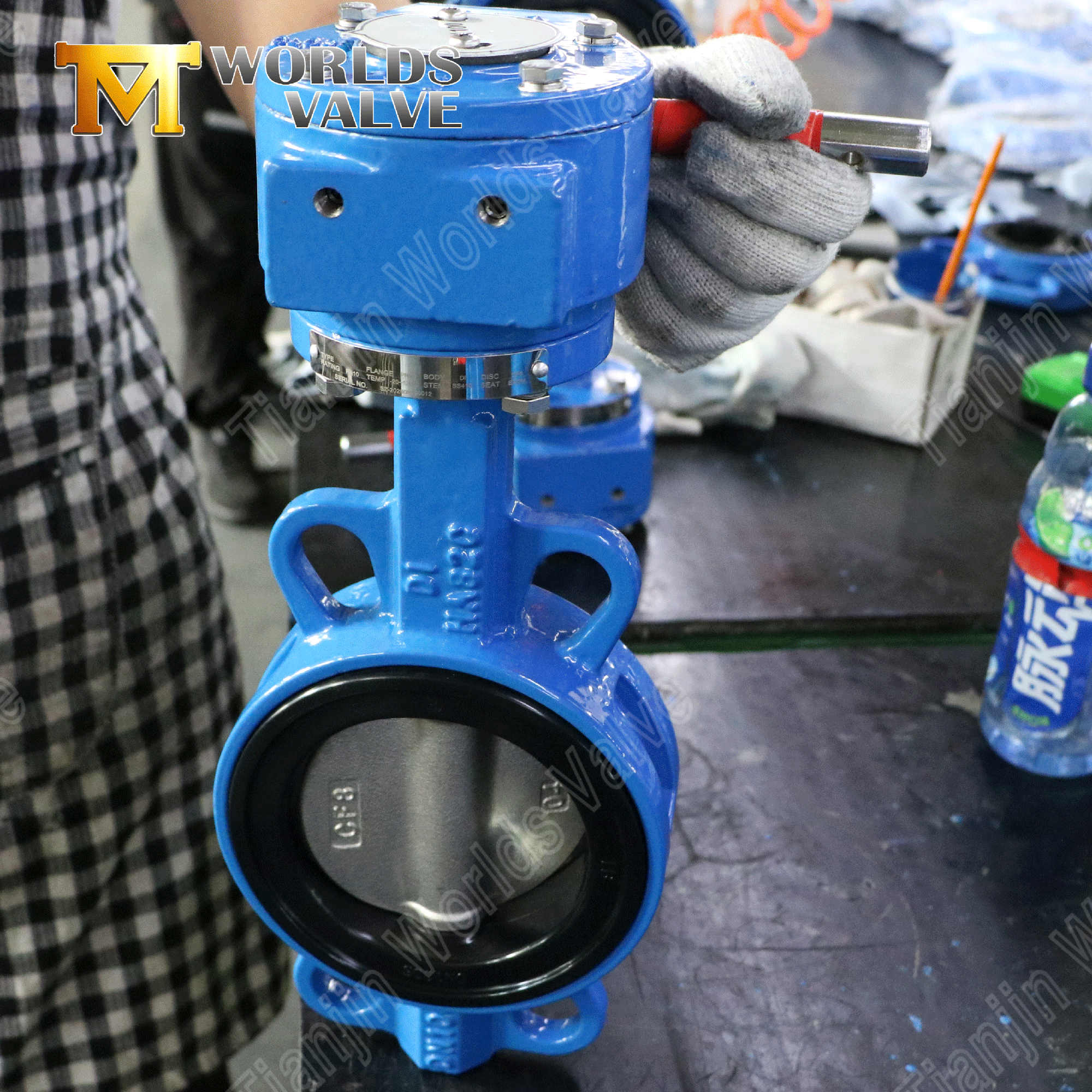

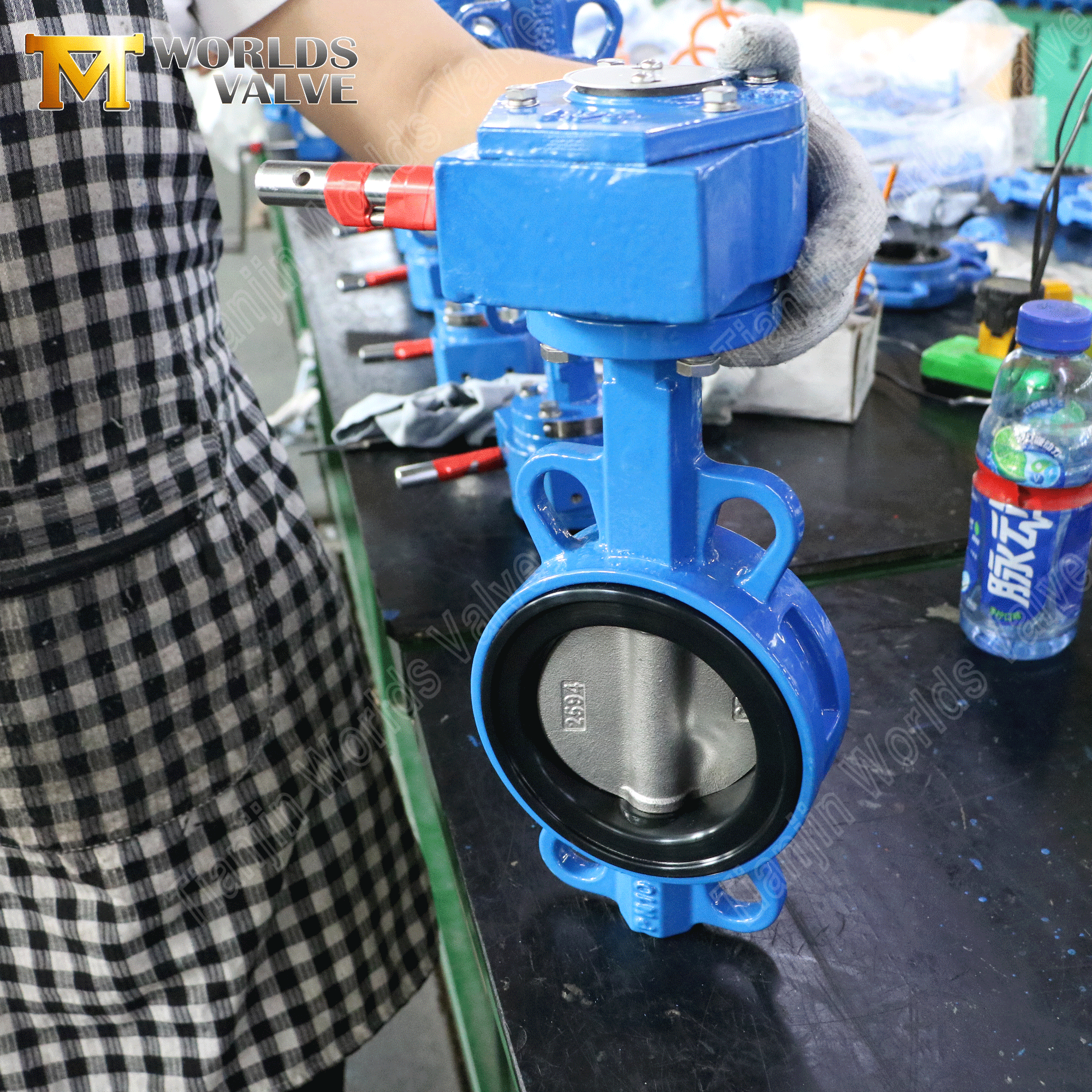

2. Bediening van tandwielen: soepele, zelfvergrendelende bediening

• Zelfremmend ontwerp – Het wormwiel is zelfremmend, zodat de schijf zelfs onder stromingsdruk op zijn plaats blijft – er zijn geen extra vergrendelingen nodig.

• Indicator open-dicht-positie – Ingebouwde indicator toont de kleppositie in één oogopslag.

• Verminderd bedrijfskoppel – De overbrengingsverhouding vermenigvuldigt het handmatige invoerkoppel, waardoor de bediening soepel en moeiteloos verloopt – vooral belangrijk bij grotere maten waar het koppel van de handhendel te hoog is voor een comfortabele bediening.

• ISO 5211 Montage – Gestandaardiseerde bovenflens maakt indien nodig een eenvoudige upgrade naar elektrische of pneumatische bediening mogelijk.

3. Wafertype-ontwerp: compact en economisch

• Ruimtebesparend – Het waferlichaam is ingeklemd tussen twee pijpflenzen, waardoor er minimale face-to-face ruimte nodig is en de totale lengte van de pijpleiding wordt verminderd.

• Lichtgewicht – Tot 40% lichter dan flens- of nokkenontwerpen, waardoor de hantering wordt vereenvoudigd en de structurele belasting van leidingsystemen wordt verminderd.

• Kosteneffectief – Met minder materiaal en eenvoudigere bewerking bieden waferkleppen een uitstekende waarde voor algemene industriële toepassingen.

4. Lichaamsmateriaal – Nodulair gietijzer (GGG40 / 500-7)

• Hoge sterkte – Biedt een treksterkte van ≥400 MPa en levert betrouwbare prestaties onder PN10-drukstoten.

• Slagvastheid – De nodulaire grafietstructuur zorgt voor uitzonderlijke taaiheid en is bestand tegen mechanische schokken en trillingen van de pijpleiding.

• Corrosiebescherming – Gecombineerd met een standaard epoxycoating (minimaal 250 μm) is de behuizing bestand tegen corrosie in water, afvalwater en algemene industriële toepassingen.

5. Materiaal schijf: CF8 roestvrij staal (AISI 304)

• Goede corrosiebestendigheid –CF8 biedt betrouwbare weerstand tegen oxidatie en corrosie in water, milde chemicaliën en atmosferische blootstelling.

• Niet-giftig en veilig – Geschikt voor drinkwater en algemene servicetoepassingen.

• Duurzaam en lichtgewicht – Biedt een goede mechanische sterkte terwijl het gewicht van de schijf beheersbaar blijft voor een soepele werking.

6. EPDM-zitting: betrouwbare waterdichte afdichting

• Uitstekende waterbestendigheid – EPDM biedt uitstekende weerstand tegen water, stoom en verwering buitenshuis, waardoor het ideaal is voor watervoorziening, afvalwater en HVAC-toepassingen.

• Groot temperatuurbereik – Behoudt afdichtingseigenschappen van -20 ℃ tot +120 ℃, waardoor het volledige bereik van typische bedrijfstemperaturen van watersystemen wordt gedekt.

• Luchtbeldichte afsluiting – Biedt betrouwbare tweerichtingsafdichting, waardoor er geen lekkage in beide stroomrichtingen ontstaat.

Typische toepassingen

Tandwielbediende wafer-vlinderkleppen met vervangbare EPDM-zitting worden vertrouwd in een breed scala van industrieën:

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen. Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een van 's werelds meest gerespecteerde certificeringsinstanties. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

• Specialisten in vervangbare stoelen. Dankzij ons in het veld te onderhouden zittingontwerp kunt u EPDM-zittingen verwisselen zonder de klep uit de leiding te verwijderen, waardoor stilstand en onderhoudskosten worden verminderd.

• Expertise in tandwielgestuurde kleppen. We hebben uitgebreide ervaring met de productie van tandwielbediende vlinderkleppen voor water-, HVAC- en industriële projecten over de hele wereld.

• Volledige maatwerk. Materialen, afmetingen, drukwaarden, flensnormen (ANSI, DIN, JIS, BS), coatings (elke RAL-kleur), actuatoren – alles volgens uw specificaties.

• 19+ jaar exportervaring. Soepele logistiek en after-salesondersteuning naar meer dan 50 landen in Europa, Amerika, het Midden-Oosten en Zuidoost-Azië.

• 100% Traceerbaarheid. Materiaalcertificaten en druktestrapporten bij elke bestelling – geen uitzonderingen.

• Snelle ommekeer. Toegewijde projectmanager; typische doorlooptijd 20-30 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact op – Pas vandaag nog uw Wafer-vlinderklep aan:

Of u nu deze 4-inch PN10-configuratie met vervangbare EPDM-zitting, een ander formaat of een volledig op maat gemaakt ontwerp nodig heeft: wij staan ​​klaar om volgens uw specificaties te bouwen.

Stuur ons uw wensen:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (lichaam / schijf / zitting)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Flens standaard en boring (ANSI, DIN, JIS, BS)

• Coatingkleur (elke RAL)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.

Fabrieksbezoeken zijn welkom. Kom kijken hoe wij uw kleppen vervaardigen in Tianjin, China.

Neem nu contact met ons op en laten we samen uw klep bouwen.
