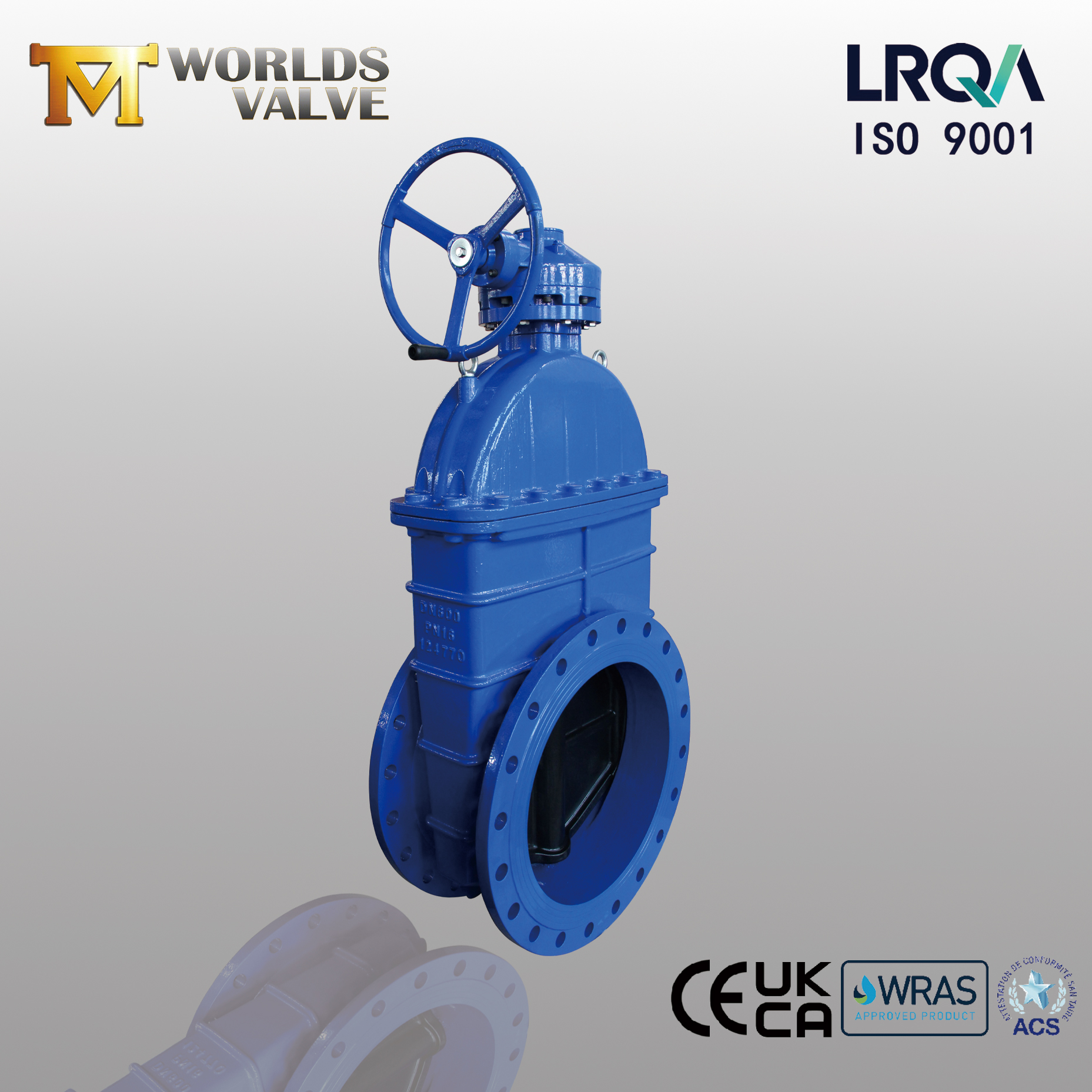

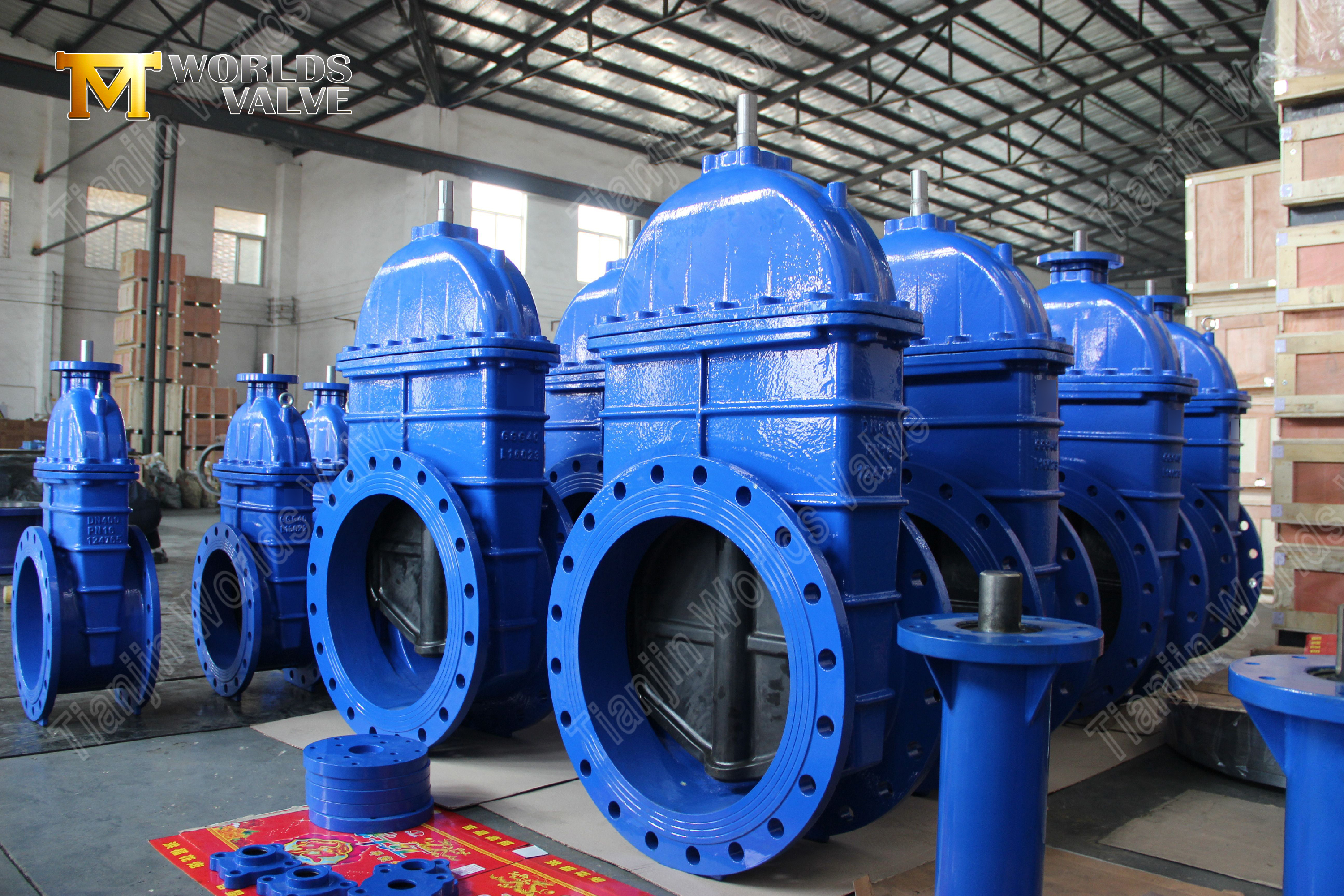

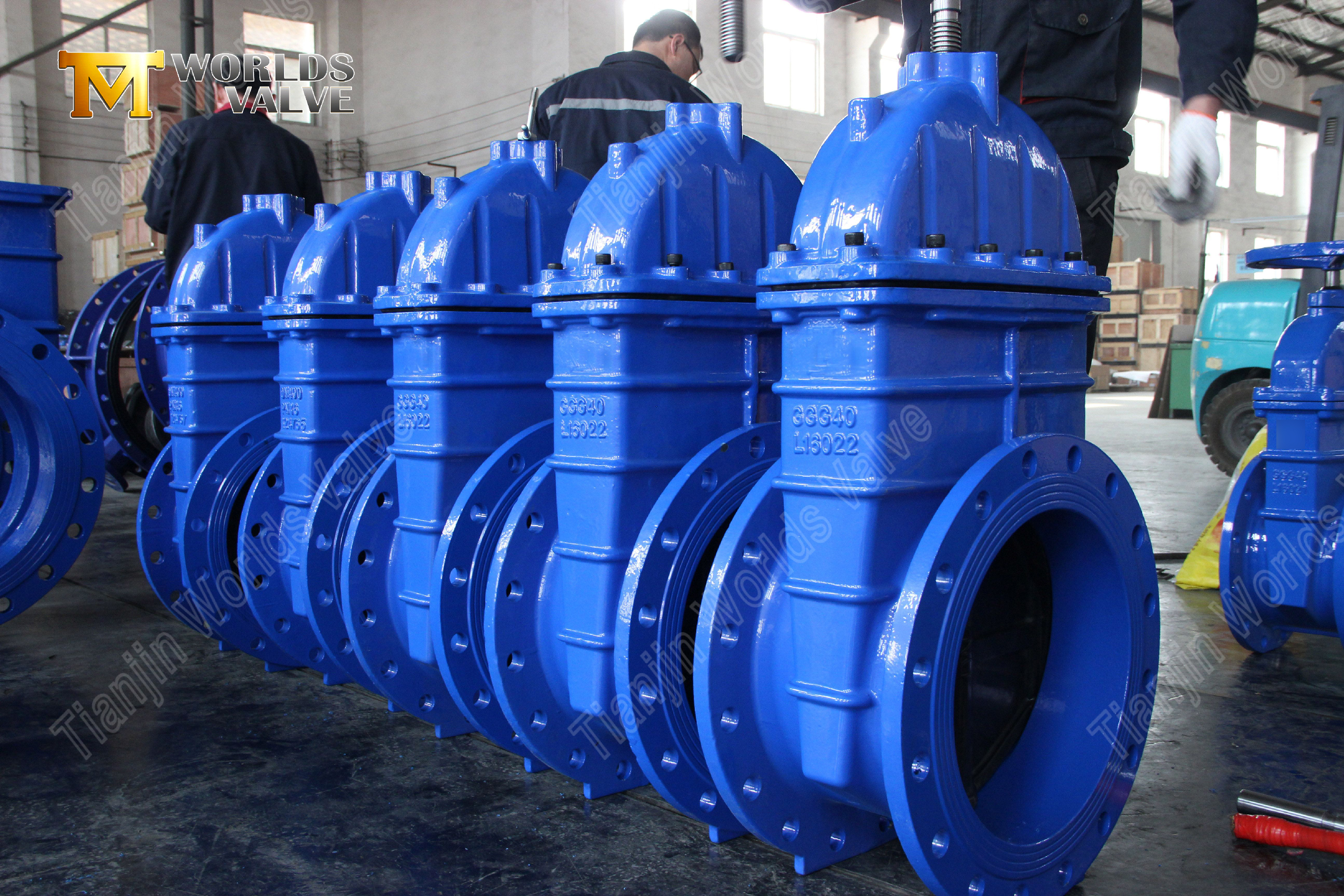

Tandwielbediende niet-stijgende spindelafsluiter | Betrouwbare stroomregeling voor veeleisende toepassingen

Invoering:

Tandwielbediende niet-stijgende spindelafsluiter | Betrouwbare stroomregeling voor veeleisende toepassingen

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS gecertificeerde fabrikant

RGV01-TF010203--Bedienings- en onderhoudshandleiding DOWNLOAD

Technische kenmerken en ontwerpvoordelen:

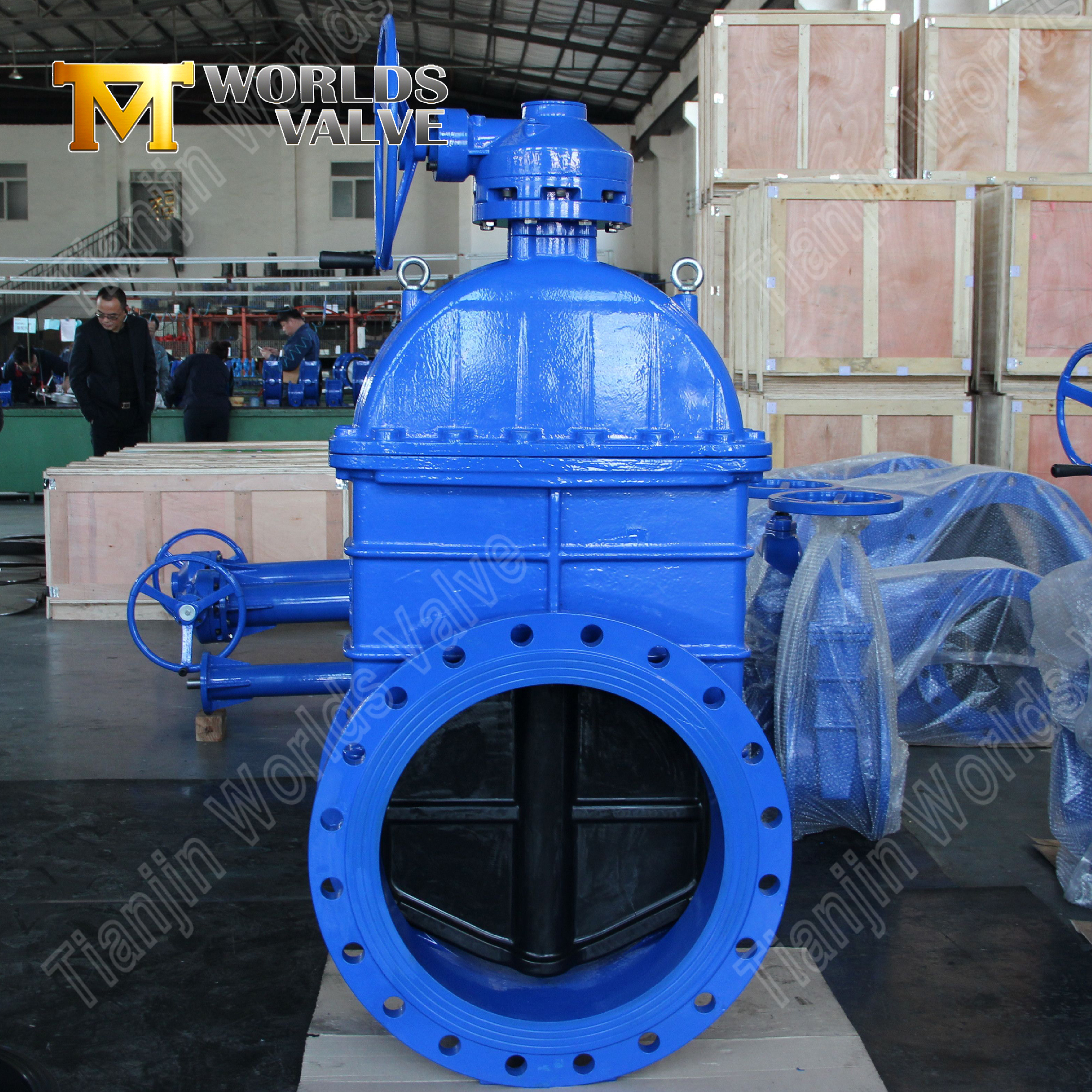

1. Efficiënt tandwielbesturingssysteem

• Precisie mechanisch ontwerp：De klep is voorzien van een wormwielmechanisme dat een optimaal mechanisch voordeel creëert door middel van nauwkeurige tandwielinschakeling. Dit systeem zorgt voor een soepele werking en biedt tegelijkertijd een inherent zelfremmend vermogen om een ​​veilige kleppositionering te behouden.

• Duurzame prestatiecomponenten：Het mechanisme is vervaardigd met geharde tandwielcomponenten en geavanceerde oppervlaktebehandelingen en levert een langere levensduur en consistente prestaties. De robuuste constructie is bestand tegen veelvuldig gebruik in veeleisende industriële omgevingen.

• Gebruiksvriendelijke bediening：Dankzij het ergonomische invoerontwerp maakt het systeem moeiteloze bediening mogelijk met aanzienlijk minder bedieningsinspanningen. Het voor onderhoud geoptimaliseerde ontwerp zorgt voor betrouwbaarheid op de lange termijn en minimaliseert de onderhoudsvereisten.

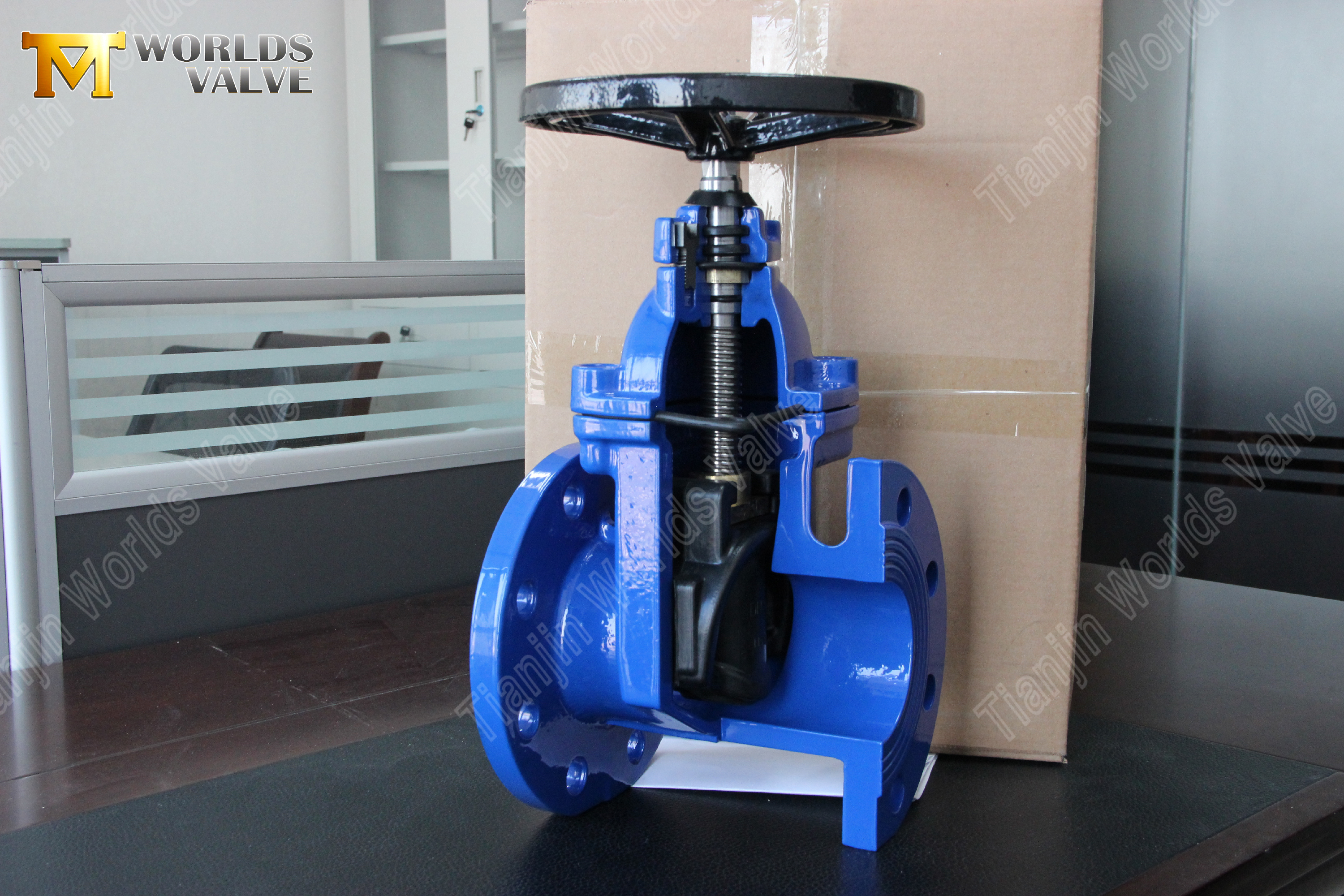

2. Ruimtebesparend niet-stijgend stuurpenontwerp

• Compacte installatie: De stuurpen roteert intern zonder verticale beweging, waardoor de vereiste vrije ruimte boven het hoofd met 50% wordt verminderd.

• Beschermd mechanisme: Volledig omsloten stuurpen voorkomt corrosie, stootschade en ongeoorloofde bediening

• Ideaal voor besloten ruimtes: Perfect voor kleppenputten, ondergrondse kamers en drukke mechanische ruimtes

3. Superieure afdichtingsprestaties

• Veerkrachtig zittend ontwerp: In EPDM of NBR ingekapselde wig zorgt voor een luchtbeldichte afsluiting (EN 12266-1 Klasse A)

• Geen lekkage: Rubber-op-lichaam afdichting elimineert metaal-op-metaal contact en voorkomt lekkage, zelfs na duizenden cycli

• Corrosiebestendige materialen: Roestvrijstalen steel en behuizing met epoxycoating zorgen voor een lange levensduur in zware omstandigheden

4. Duurzame bouwmaterialen

• Lichaamsmateriaal: Hoogwaardig nodulair gietijzer (EN-GJS-500-7) met 250μm fusion-bonded epoxycoating

• Stang: AISI 420 roestvrij staal met nauwkeurig bewerkte trapeziumvormige schroefdraad

• Tandwielcomponenten: Warmtebehandelde koolstofstalen tandwielen met corrosiebestendige coating

5. Onderhoudsvriendelijke kenmerken

• Smeermiddelvrije werking: Zelfsmerende bronzen bussen en afgedichte lagers maken routineonderhoud overbodig

• Visuele positie-indicator: Duidelijke open/dicht-statusweergave op de aandrijving van de tandwielkast

• Gemakkelijke toegang: Afneembare versnellingsbakafdekking vereenvoudigt inspectie en onderhoud indien nodig

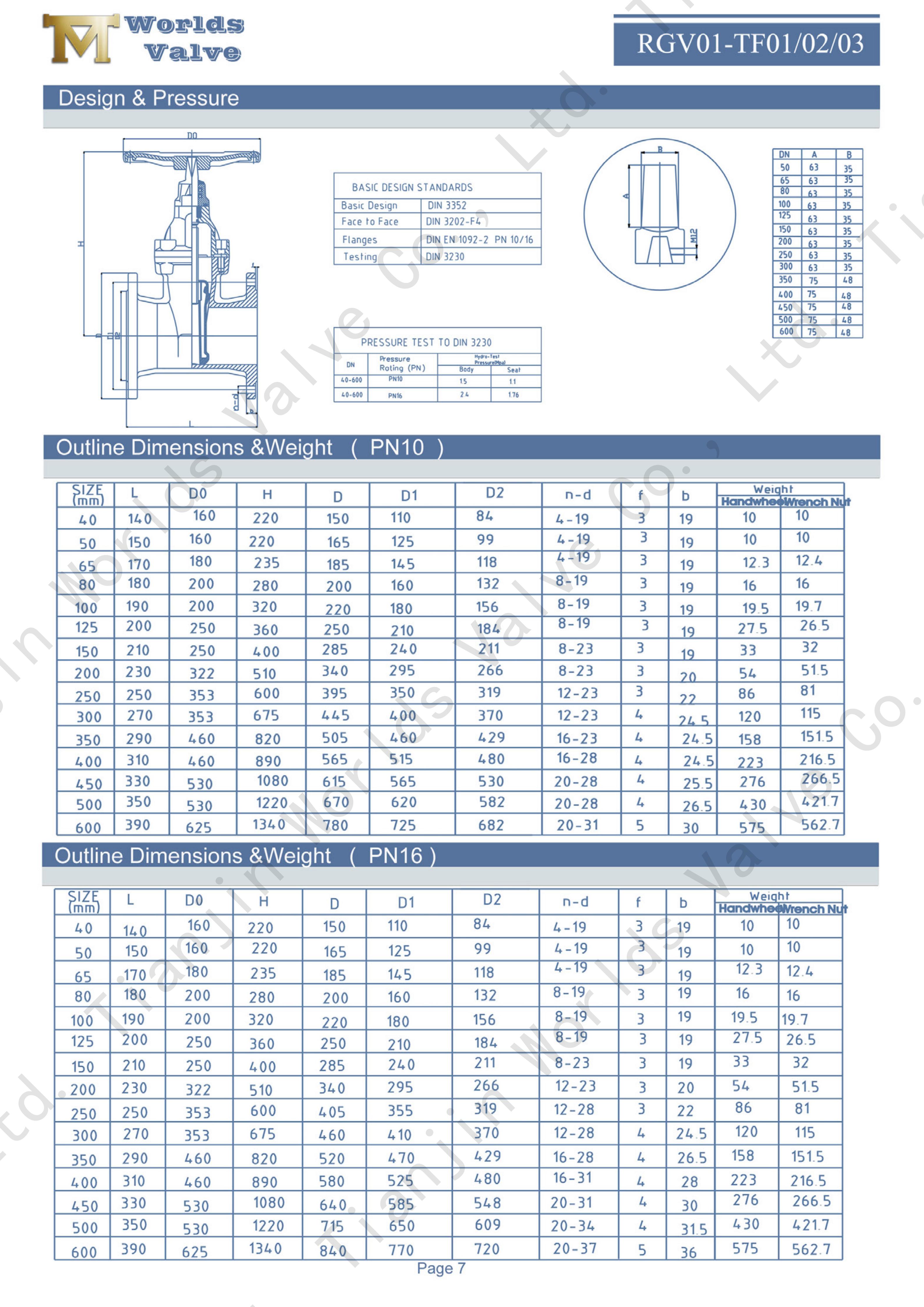

Technische parameters:

Concurrentievoordelen：

• Ruimteoptimalisatie: Het niet-stijgende steelontwerp maakt installatie in gebieden met beperkte verticale speling mogelijk

• Moeiteloze bediening: Tandwielreductiesysteem vermindert het vereiste bedrijfskoppel tot 60%

• Duurzaamheid: Corrosiebestendige materialen en weerbestendige versnellingsbak zorgen voor een lange levensduur

• Geen onderhoud: Zelfsmerende componenten en een afgedicht mechanisme maken routineonderhoud overbodig

• Wereldwijde naleving: CE-, UKCA- en WRAS-certificeringen vergemakkelijken internationale projectspecificaties

• Betrouwbare afdichting: Het veerkrachtige ontwerp zorgt voor een luchtbeldichte afsluiting, zelfs na langdurige inactiviteit

Industriële toepassingen

• Waterdistributiesystemen: Hoofdlijnisolatie, reservoircontrole en pompstations

• Brandbeveiliging: Sprinklersystemen, toevoerleidingen voor brandkranen en bluswatertanks

• Industriële verwerking: Koelwatercircuits, chemicaliëndosering en proceswaterleidingen

• Afvalwaterbehandeling: Effluentcontrole, slibverwerking en filtratiesystemen

• Gebouwdiensten: Kelderklepkamers, stijgleidingsystemen en kamers voor mechanische apparatuur

Conclusie:

Door de combinatie van nauwkeurige tandwielbediening met een ruimtebesparend, niet-stijgend spindelontwerp, levert deze schuifafsluiter betrouwbare prestaties in waterdistributie, brandbeveiliging en industriële toepassingen waar conventionele kleppen niet passen.

Voldoet aan uw specifieke behoeften:
