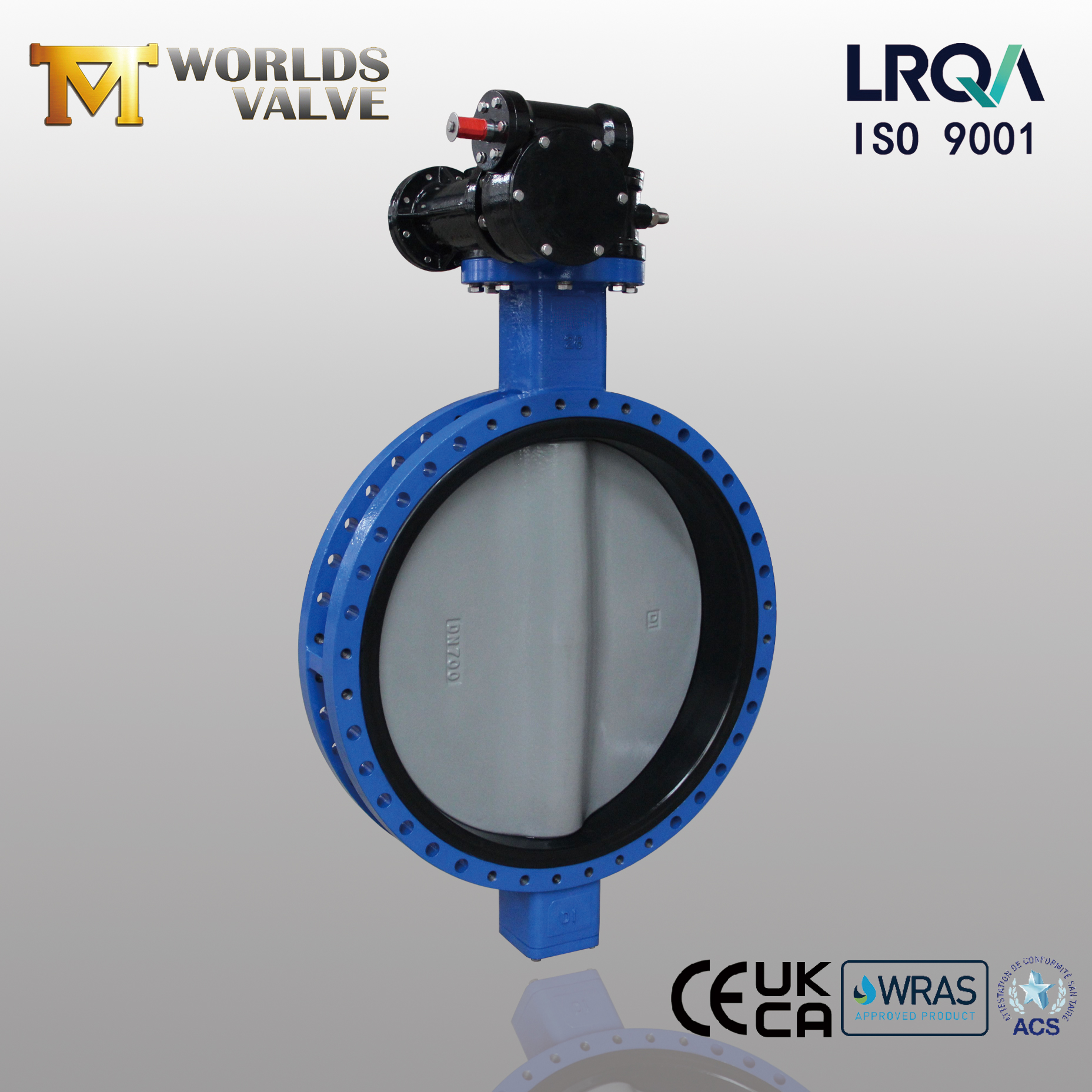

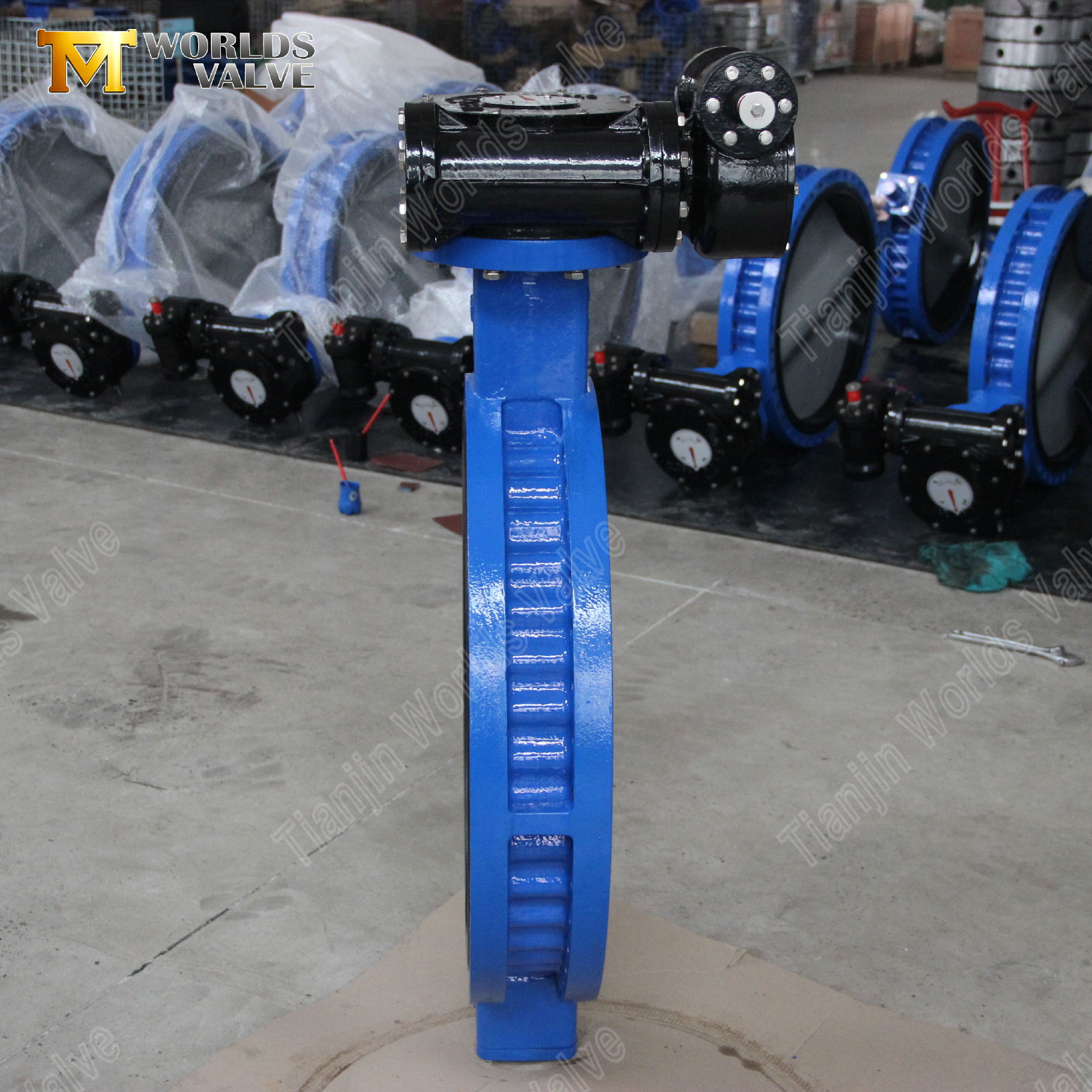

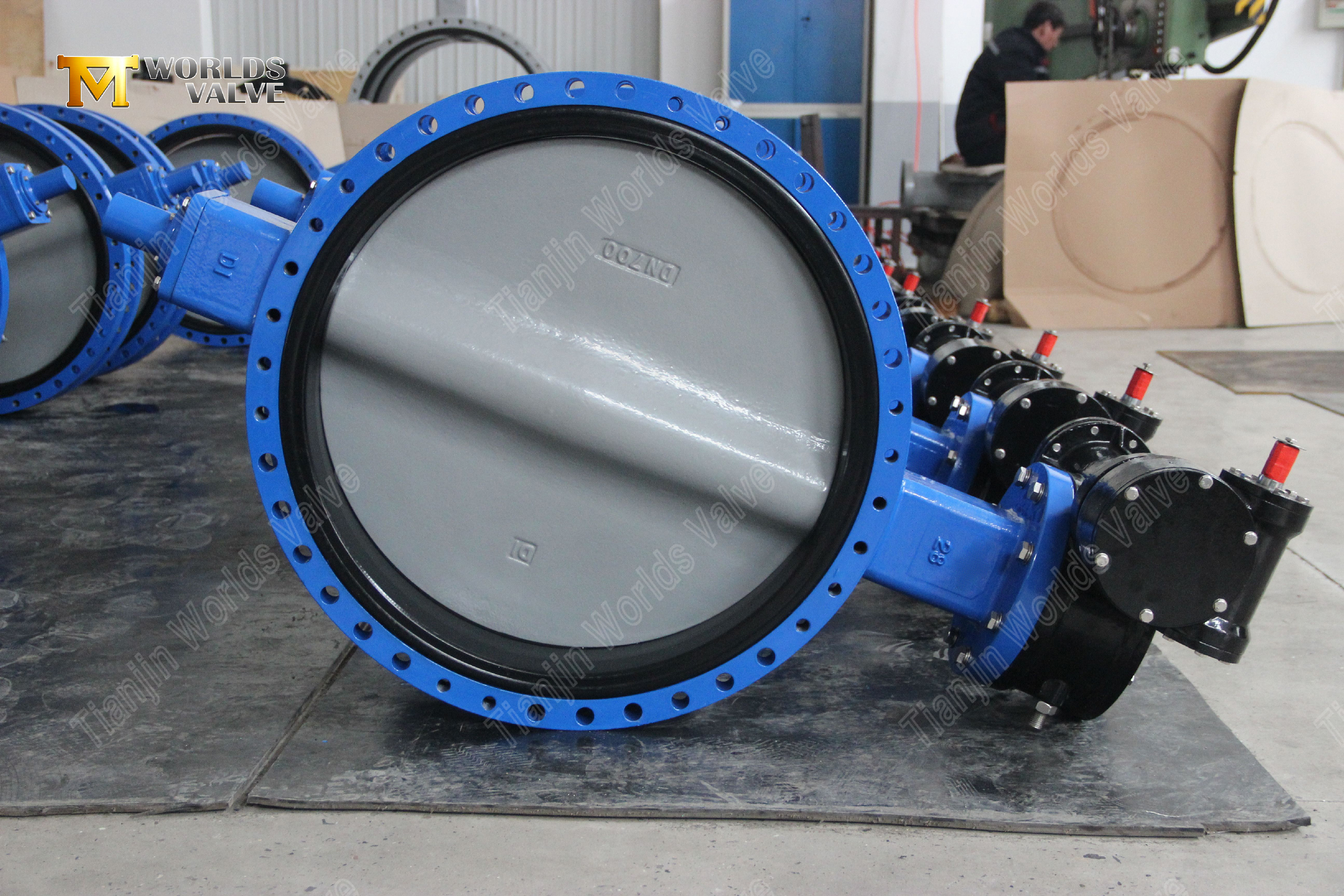

Tandwielbediende U-type flensvlinderklep met nylon gecoate schijf

Introductie:

Tandwielbediende U-type flensvlinderklep met nylon gecoate schijf

Tianjin Worlds Valve Co., Ltd. – Ontworpen voor efficiënte stroom en duurzame prestaties

CBF02-TU03-Bedienings- en onderhoudshandleiding DOWNLOAD

Technische kenmerken en prestatievoordelen:

1. Hydrodynamische U-type schijf voor maximale stroomefficiëntie

• Verminderd energieverbruik: Het gepatenteerde U-vormige (of dubbel-offset) schijfprofiel is ontworpen om de vloeistofstroom te stroomlijnen, waardoor turbulentie en drukval tot 25% worden verminderd in vergelijking met conventionele schijfontwerpen. Dit vertaalt zich direct in lagere pompenergiekosten gedurende de levensduur van de klep.

• Cavitatie en waterslagvermindering: De geoptimaliseerde schijfgeometrie bevordert een soepelere stroming, waardoor het risico op cavitatieschade en drukstoten in het leidingsysteem wordt geminimaliseerd.

2. Beschermende nylon 11 schijfcoating voor verbeterde duurzaamheid

• Bescherming tegen corrosie en slijtage: De nodulair gietijzeren schijf is bekleed met een veerkrachtige, thermisch gebonden laag Nylon 11 (Polyamide 11). Hierdoor ontstaat een sterke, chemisch inerte barrière die beschermt tegen roest, aanslag en slijtage door deeltjes in water en milde chemische toepassingen.

• Antiaanbaklaag en eenvoudige reiniging: Het gladde nylonoppervlak is bestand tegen aanslag en biologische vervuiling, voorkomt het hechten van deeltjes en vereenvoudigt de onderhoudsreinigingsprocedures.

3. Precisie-wormwielbediening voor moeiteloze bediening

• Hoog mechanisch voordeel: De heavy-duty wormwielaandrijving zorgt voor een aanzienlijke koppelvermenigvuldiging, waardoor de klep gemakkelijk kan worden geopend en gesloten, zelfs bij hogere drukverschillen, met minimale inspanning van het handwiel.

• Nauwkeurige positionering en stabiliteit: Het zelfremmende tandwielmechanisme maakt nauwkeurige stroommodulatie mogelijk en houdt de schijf veilig in elke ingestelde positie (van 0 tot 90 graden) zonder te kruipen.

4. Robuuste behuizing met flens voor een veilige, lekvrije verbinding

• Betrouwbare pijplijnintegratie: De geflensde uiteinden (voldoen aan de ANSI B16.5- of EN 1092-1-normen) zorgen voor een sterke bout-tot-boutverbinding die ideaal is voor hoofdleidingen, effectief omgaat met systeemspanning en een eenvoudiger uitlijning van de pakkingen mogelijk maakt voor een luchtbeldichte afdichting.

• Hogedrukintegriteit: Het geflensde ontwerp biedt superieure structurele sterkte, geschikt voor PN16/PN25-drukklassen.

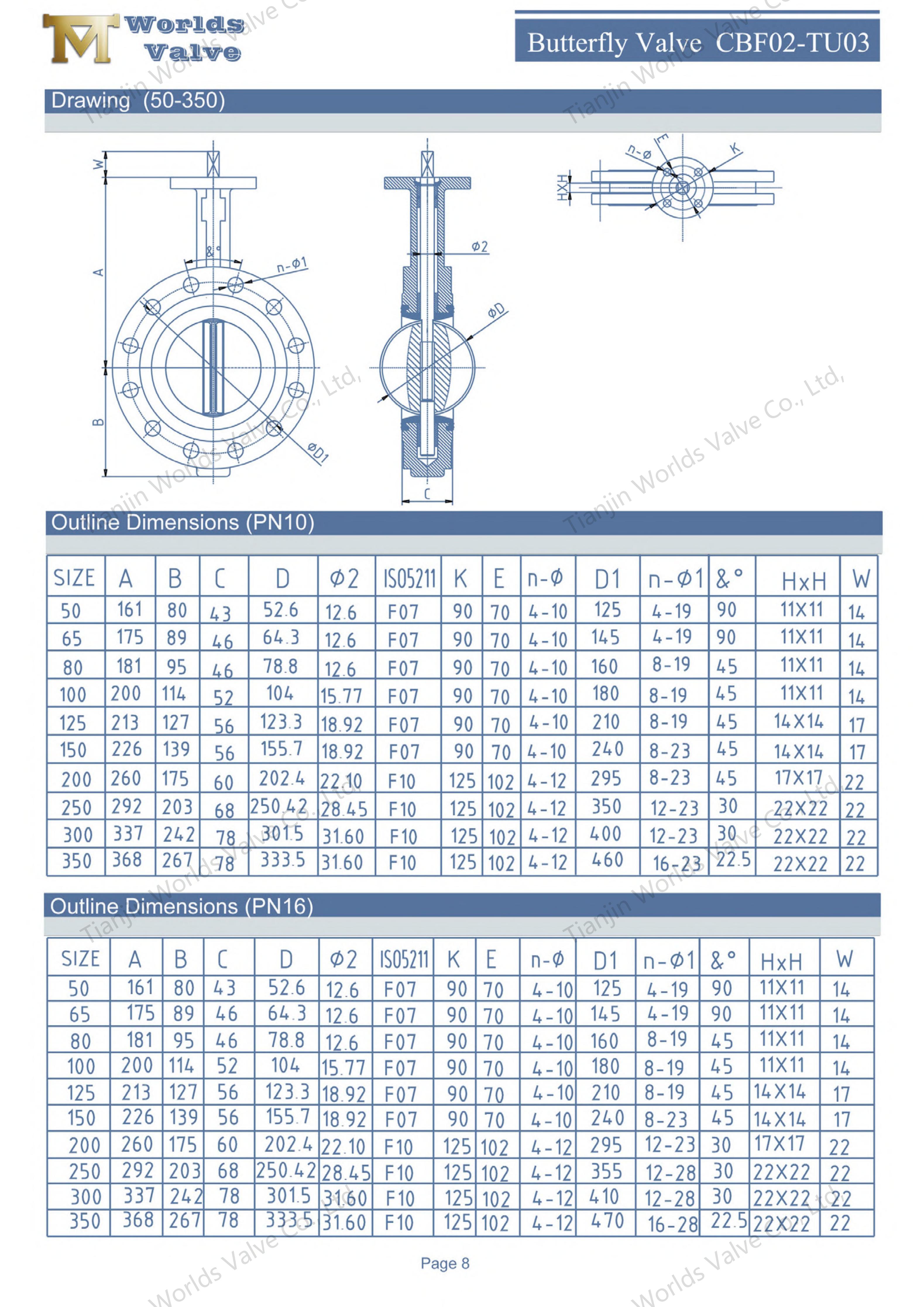

Standaard:

Concurrentievoordelen：

• Energiebesparend ontwerp: U-type schijf verlaagt direct de bedrijfskosten van het systeem door het pompkopverlies te minimaliseren.

• Corrosiebescherming op lange termijn: Nylon 11-coating verlengt de levensduur van schijven en kleppen in corrosieve of kalkhoudende wateromstandigheden tegen een fractie van de kosten van roestvrij staal.

• Superieure handmatige bediening: De tandwieloperator zorgt voor een gemakkelijke, nauwkeurige en stabiele kleppositionering voor alle operators.

• Robuuste en lekvrije verbinding: Het geflensde lichaam biedt de meest betrouwbare en bruikbare verbinding voor kritische toepassingen.

• Gecertificeerde kwaliteit en ondersteuning op maat: Ondersteund door internationale certificeringen en beschikbaar voor OEM-aanpassing, inclusief specifieke overbrengingsverhoudingen, coatingkleuren en flensnormen.

Doeltoepassingen:

Deze klep is ontworpen voor systemen waarbij stroomefficiëntie, duurzaamheid en betrouwbare handmatige bediening van cruciaal belang zijn:

• Water- en afvalwaterzuiveringsinstallaties: Pompafvoer, filtratie-inlaat/-uitlaat en hoofddistributieleidingen.

• HVAC-systemen: Primaire en secundaire gekoeld-/verwarmingswatercircuits, energieoverdrachtsstations en koeltorens.

• Industrieel koel- en proceswater: Grootschalige koelwaternetwerken, levering van warmtewisselaars.

• Irrigatie en watervoorziening: Pompstationafvoer en hoofdtransmissiepijpleidingen.

• Algemene industriële diensten: Waar energiebesparing en weinig onderhoud voorop staan.

Conclusie:

Deze vlinderklep is voorzien van een hydrodynamische U-vormige schijf gemaakt van nodulair gietijzer met een beschermende Nylon 11-coating. Deze combinatie levert de sterkte en kosteneffectiviteit van nodulair gietijzer, samen met verbeterde corrosie- en slijtvastheid, en biedt een betrouwbare en economische oplossing voor debietregeling voor waterbehandeling, HVAC en algemene industriële systemen.
