CBF05E-TA01
OEM | ODM | WDS
| Hoeveelheid: | |
|---|---|

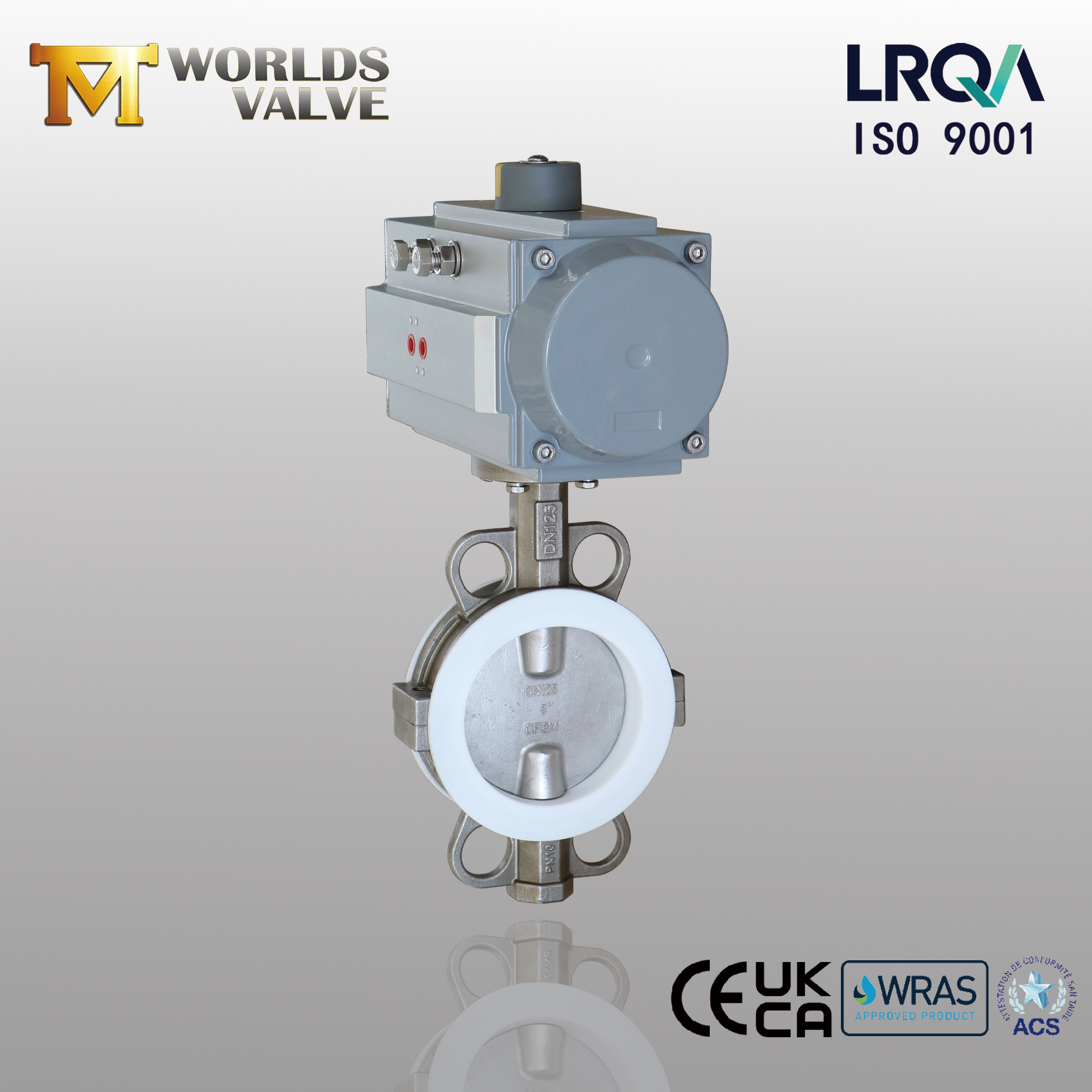

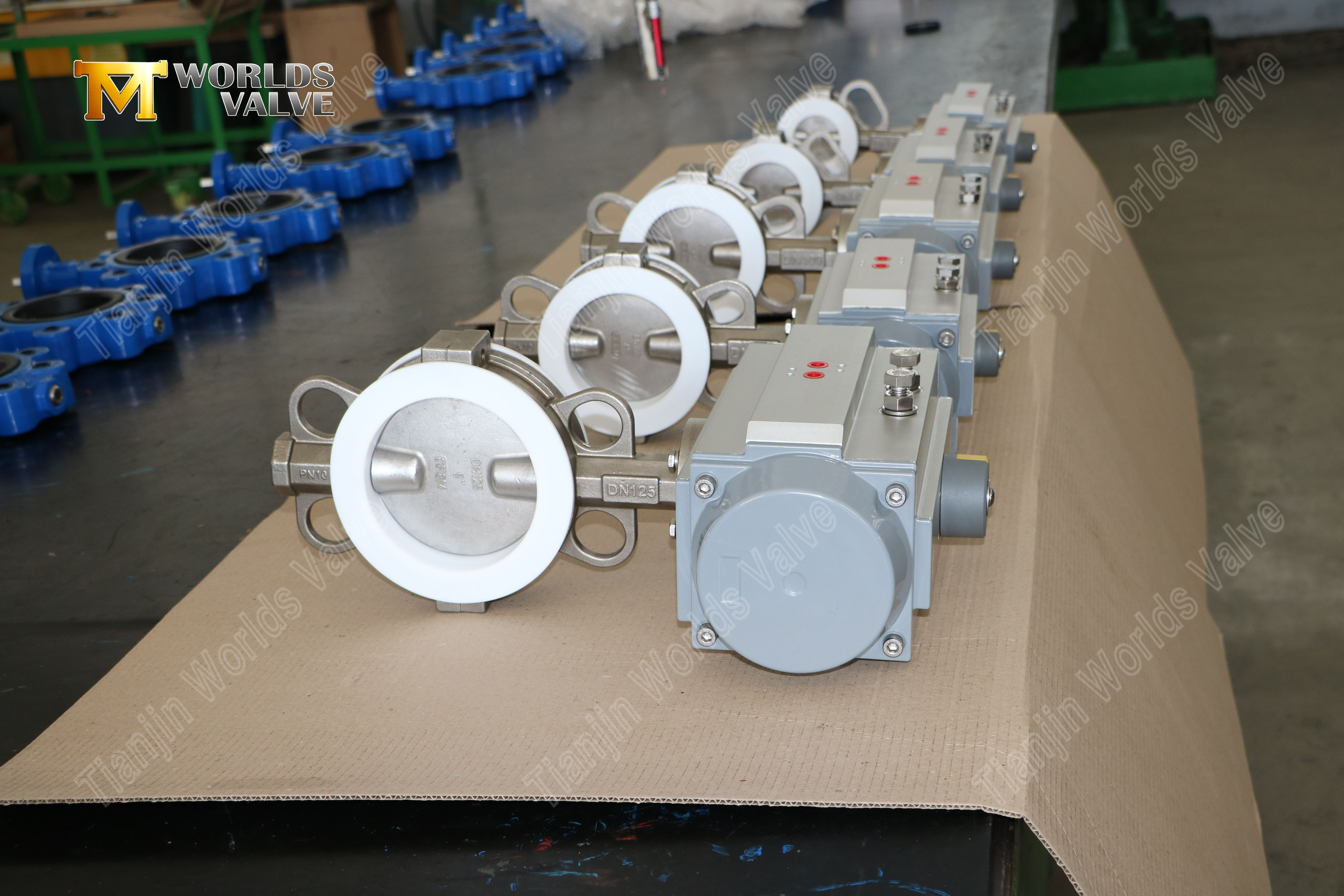

Split body ptfe gevoerde ss vlinderklep met pneumatische activering | Superieure corrosieweerstand en onderhoudsefficiëntie
Tianjin Worlds Valve Co., Ltd. - ISO 9001 gecertificeerde fabrikant
CBF05E-TA01-Bedienings- en onderhoudshandleiding downloaden
Snelle schijftoegang: De constructie van het split-body zorgt voor schijf- en stoelvervanging zonder de klep uit de pijpleiding te verwijderen, waardoor de downtime met maximaal 60%wordt verminderd.
Geen pijpleidingverstoring: Ideaal voor systemen die frequent reiniging of onderhoud vereisen, zoals CIP/SIP -processen in farmaceutische producten en voedselindustrie.
100% media -isolatie en nulverontreiniging：De Virgin PTFE -voering omvat volledig alle bevochtigde componenten (lichaam, schijf en stengel) en zorgt voor nulmetaalcontact met de vloeistof. Dit elimineert corrosierisico's en voorkomt ionische besmetting (bijv. IJzer, chromium-uitloging), cruciaal voor hoge zuiverheidstoepassingen bij farmaceutische producten (FDA-compliance) en halfgeleiderindustrie.
Ongeëvenaarde chemische inertie：PTFE bestand is tegen virtuele chemicaliën, inclusief geconcentreerde zuren (bijv. 98% zwavelzuur), alkalis, oplosmiddelen en oxidatoren over het volledige pH-spectrum (0-14). Dit zorgt voor een lange levensduur in agressieve media, waar kleppen met elastomeer worden afgebroken.
SS316 lichaam en schijf: Biedt uitstekende corrosieweerstand en mechanische sterkte, geschikt voor hoge druk- en hoge-temperatuuromgevingen.
Geëlektropuleerde oppervlakken: Optionele ra≤0,8 µm afwerking voor verbeterde netheid en verminderde deeltjeshechting.
Compact en lichtgewicht: Het wafelontwerp vermindert gewicht en ruimtevereisten met 30% in vergelijking met kleppen in lugstijl, ideaal voor strakke installaties.
Eenvoudige installatie: Past tussen ANSI/DIN -flenzen zonder dat extra moeren of bouten nodig zijn, waardoor de opstelling wordt vereenvoudigd.
ISO 5211 Actuator Montage: Compatibel met dubbelwerkende of veer-return pneumatische actuatoren voor geautomatiseerde werking.
Hoge positioneringsnauwkeurigheid: Biedt precieze stroomregeling met ** 0,1 ° nauwkeurigheid **, essentieel voor doserings- en throttling -toepassingen.
Explosieproonde opties: Actuatoren beschikbaar met ATEX- of IECEX -certificering voor gevaarlijke omgevingen.
Bubble-dight afdichting: Bereikt EN 12266-1 Klasse A-afsluiting (nullekkage) bij drukken tot PN10.
Uitgebreide cyclusleven: Het PTFE -afdichtingoppervlak zorgt voor duurzaamheid voor 20.000+ cycli, zelfs in schurende of corrosieve media.

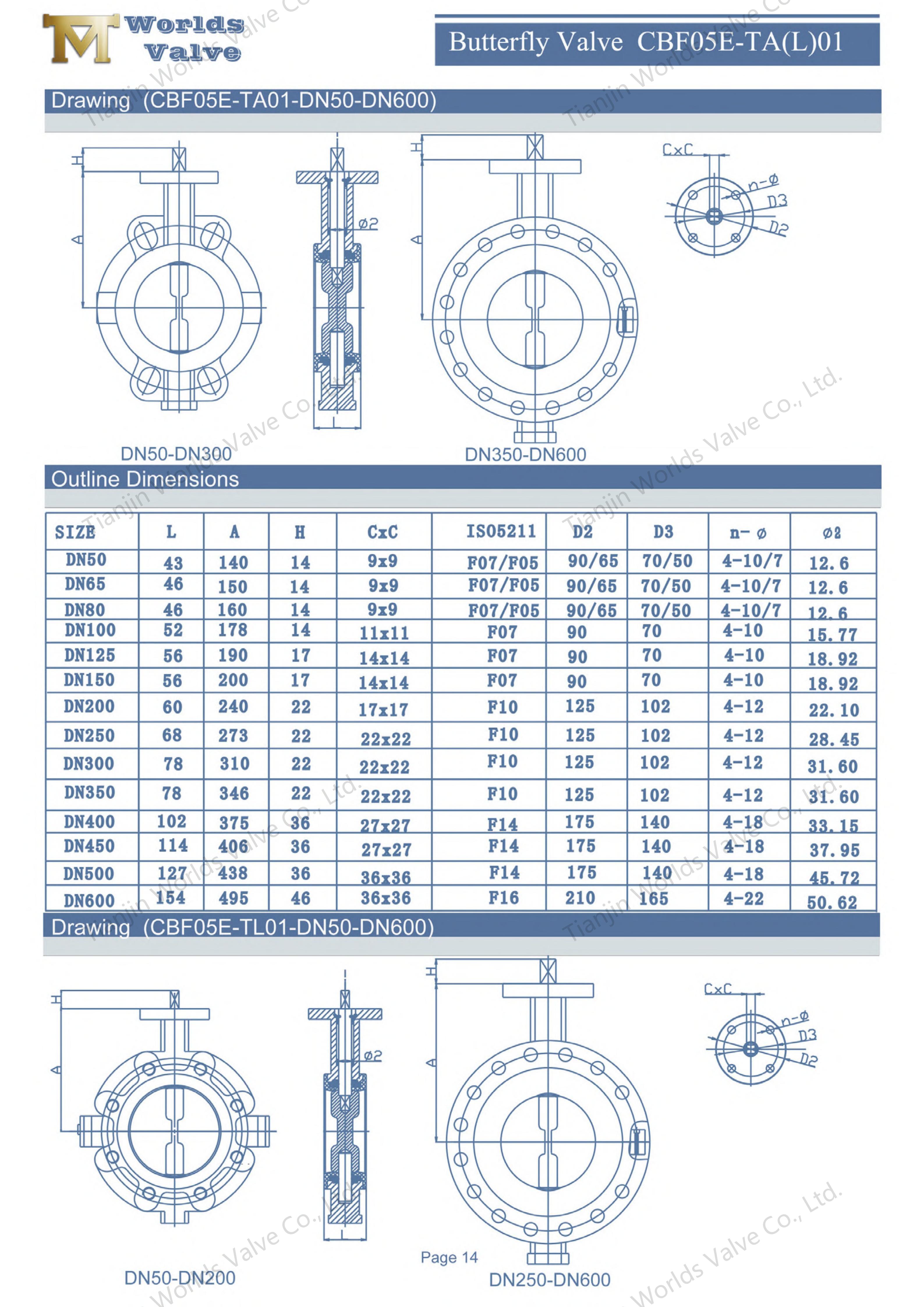

Model | CBF05E-TA01 |
Maten | DN50-DN1200 |
Drukklasse | PN10 (10Bar) PN16 (16Bar) |
Ontwerp | API 609 EN593 BS5155 MSS SP-67 |
Test | API598 ISO5208 EN12266-1 |
Flensaansluiting | ASME B 16.1 125LB ASME B 16.5 150lb BS4504 DIN2501 ISO7005 EN1092 |
Bovenste flens | ISO5211 (volgens de behoeften van de klant) |
Gezicht tot aangezicht | DIN558-1 API609 DIN3202 K1 ISO5752 BS5155 |
Chemische verwerking: Overdracht van zwavelzuur, zoutzuur en chloor.
Farmaceutisch: CIP/SIP-systemen, waterverdeling met hoge zuiverheid.
Waterbehandeling: Chemische dosering, filtratie en effluentcontrole.
Eten en drankje: Hantering van agressieve schoonmaakmiddelen en oplosmiddelen.
Halfgeleider: Ultra-zuivere chemische afgifte in productieprocessen.
Gemakkelijk onderhoud: Split-body ontwerp zorgt voor snelle interne inspectie en onderdeelvervanging.
Superieure chemische weerstand: Volledige PTFE -voering zorgt voor compatibiliteit met de meest agressieve media.
Ruimtebesparend ontwerp: Installatie in wafer-stijl vermindert het gewicht en de ruimtevereisten.
Automatisering gereed: Pneumatische bediening maakt integratie mogelijk in geautomatiseerde besturingssystemen.
Wereldwijde certificering: Voldoet aan CE-, UKCA-, WRAS- en ACS -normen voor internationale markten.
Aanpassingsflexibiliteit: Op maat gemaakte oplossingen voor OEM/ODM -partners, inclusief materiaal- en dimensiemodificaties.
Bron CE, UKCA, ACS, WRAS en ISO 9001 Gecertificeerde gesplitste body PTFE gevoerde SS Butterfly -klep met pneumatische activering van een toonaangevende fabrikant van vlinderklep - Tianjin Worlds Valve Co., Ltd .. Competitieve prijzen, snelle levering -Vraag vandaag een citaat aan!
