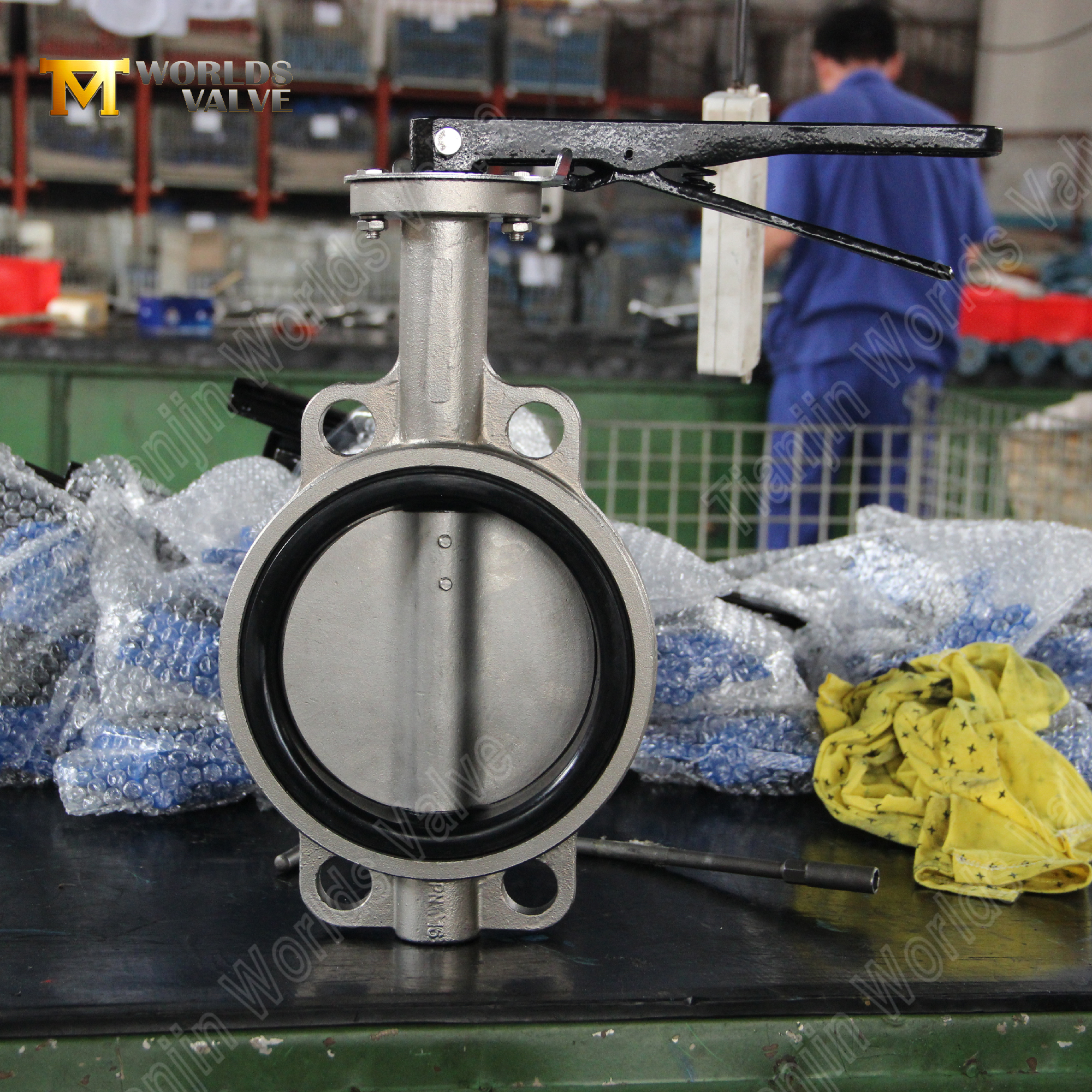

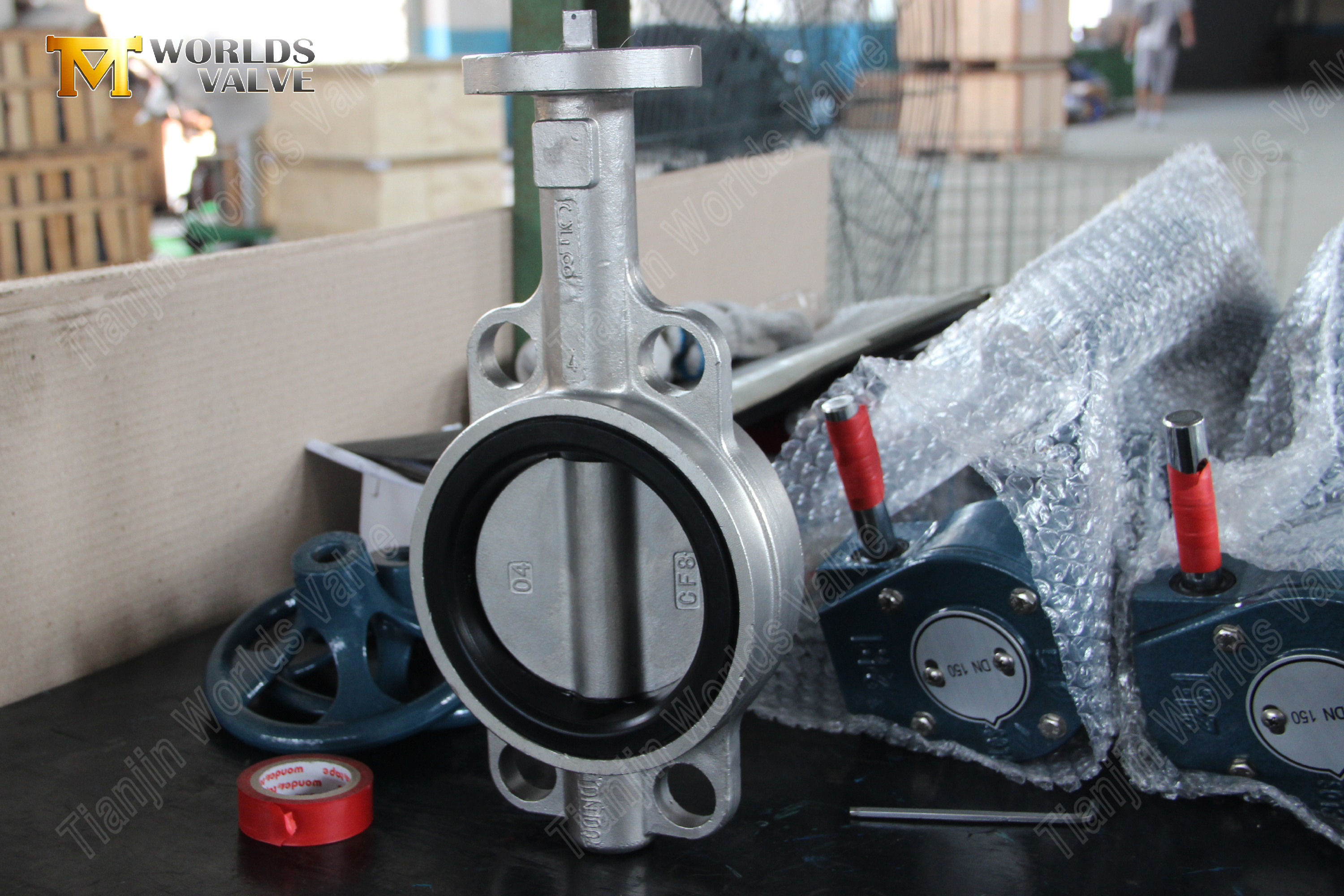

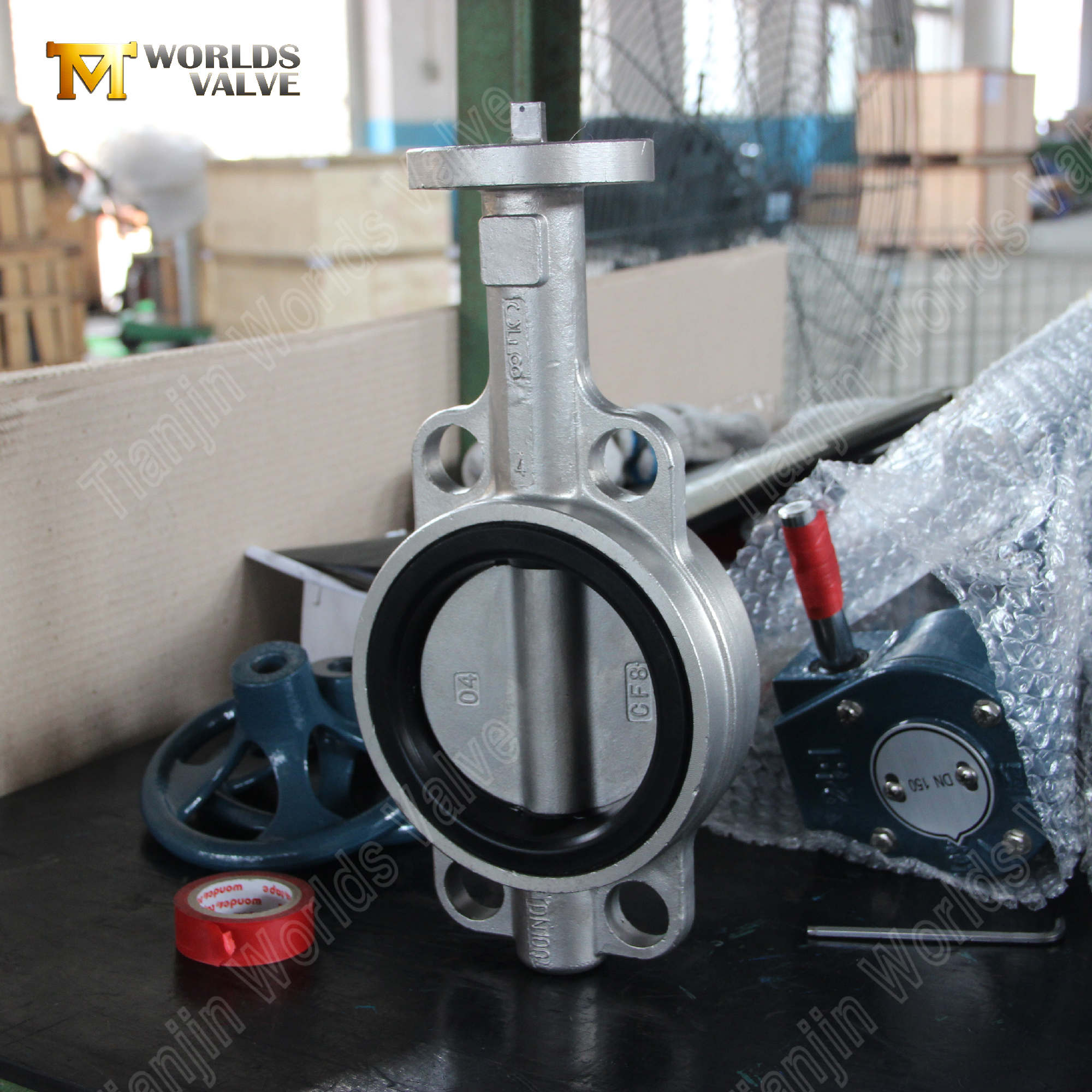

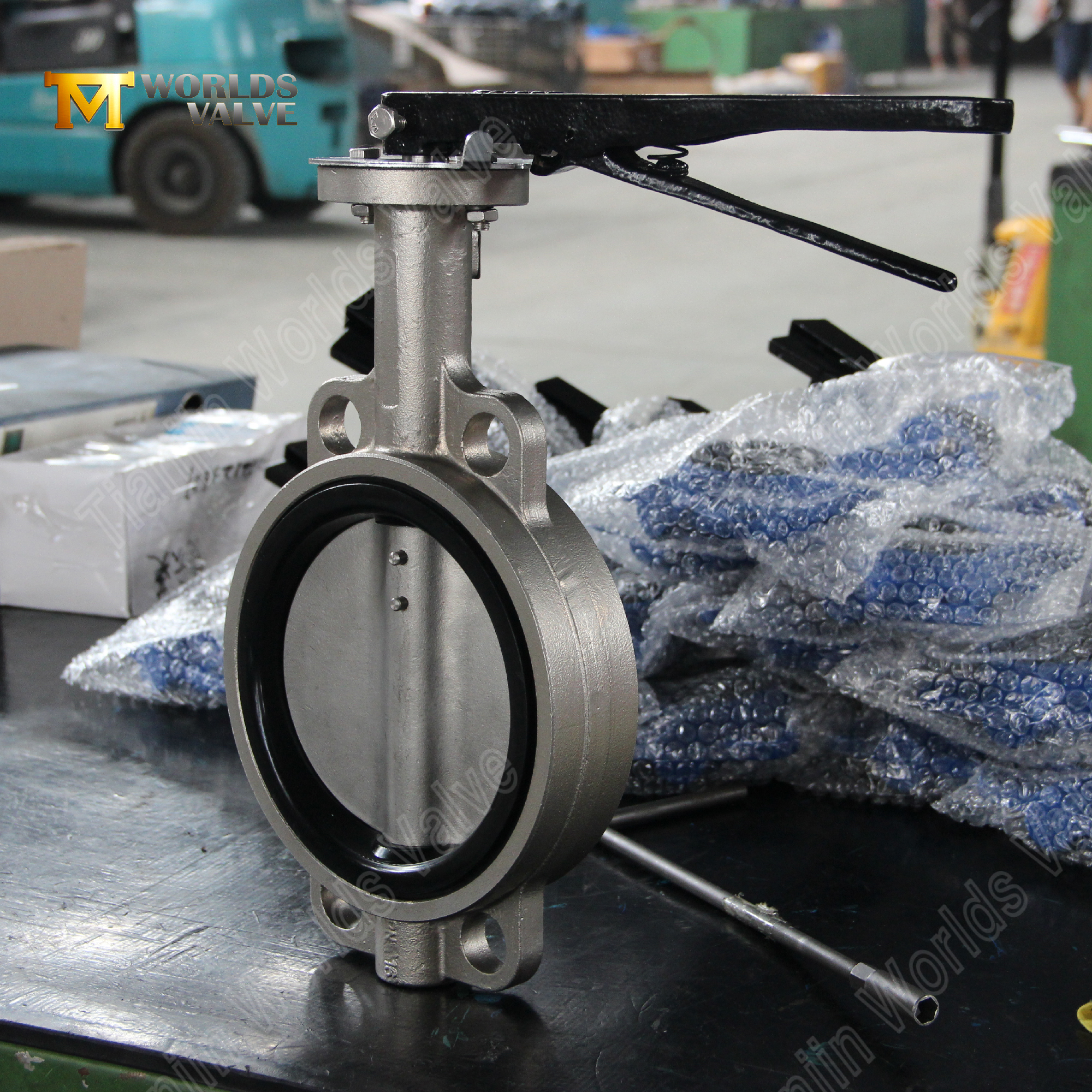

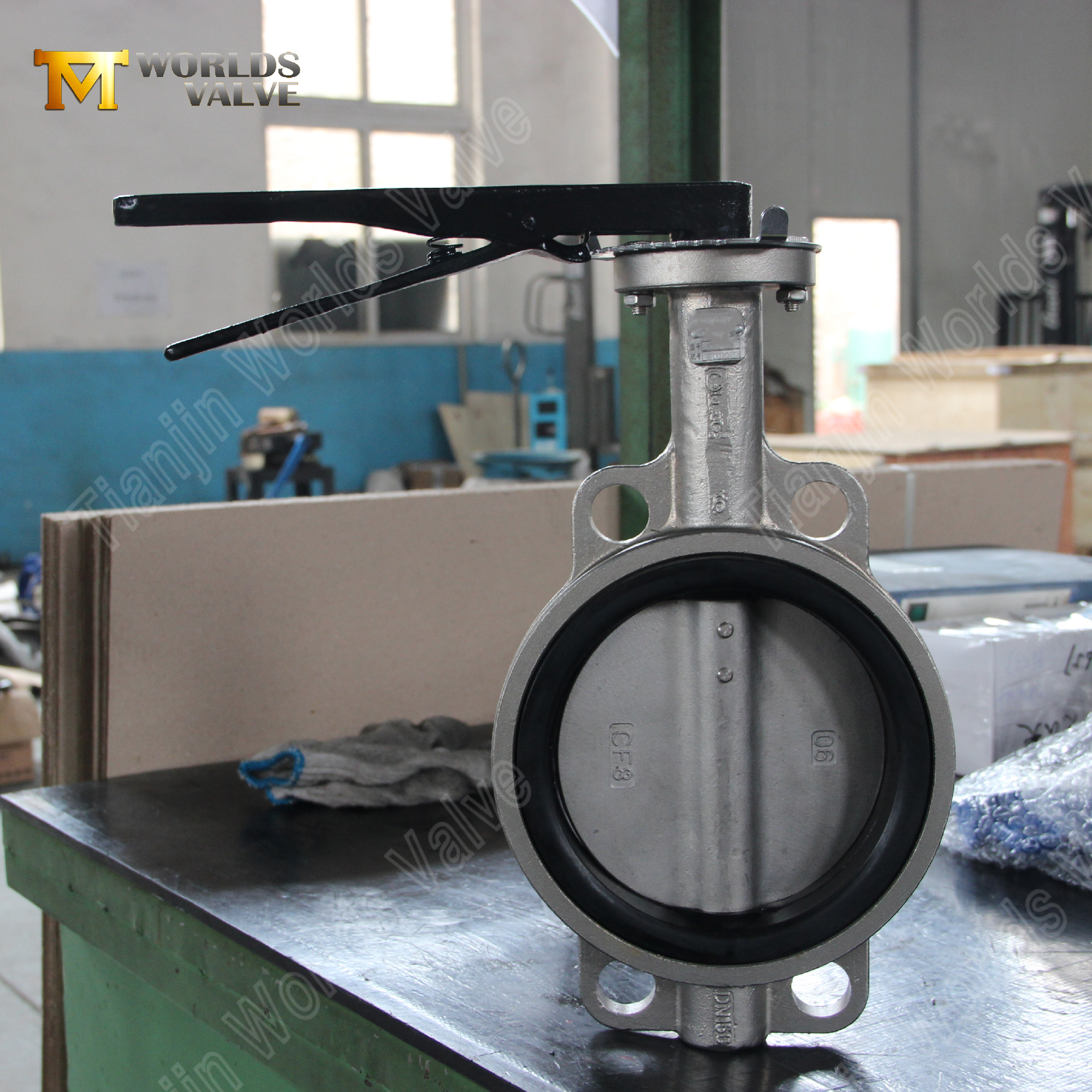

SS316 Wafer-vlinderklep met EPDM-zitting en tandwielaandrijving | OEM-aanpassing

Invoering:

Het compacte wafelvormige lichaam kan rechtstreeks tussen standaard pijpleidingflenzen worden geïnstalleerd met behulp van doorgaande bouten, waardoor ruimte wordt bespaard en de installatiekosten worden verlaagd. Alle belangrijke componenten (lichaams-, schijf-, zitting- en stuurpenmaterialen) zijn aanpasbaar om aan specifieke toepassingsvereisten te voldoen. Schijven kunnen bijvoorbeeld worden geüpgraded naar duplex- of superduplex roestvrij staal, zittingen kunnen worden gewijzigd naar NBR, Viton of PTFE, en stuurpennen kunnen worden aangepast aan verschillende legeringen op basis van media en temperatuuromstandigheden.

Als vertrouwde, in China gevestigde OEM-fabrikant leveren wij consistente kwaliteit, flexibel maatwerk en internationale certificeringen om aan uw projectspecificaties te voldoen.

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS gecertificeerde fabrikant

CBF01-TA01- Bedienings- en onderhoudshandleiding DOWNLOADEN

Belangrijkste kenmerken en voordelen:

1. Volledig SS316-constructie voor superieure corrosiebestendigheid

• Volledig roestvrij staal 316: zowel de behuizing als de schijf zijn gegoten uit SS316 (equivalent van CF8M) en bieden uitstekende weerstand tegen putjes, chloriden en algemene corrosie in water, zeewater en veel chemische omgevingen.

• Lange levensduur: De duurzaamheid van het materiaal vermindert de onderhoudsfrequentie en verlengt de levensduur van de klep bij agressieve toepassingen.

• Hygiënische optie: SS316 is gemakkelijk schoon te maken en geschikt voor voedsel-, drank- en farmaceutische diensten met de juiste stoelmaterialen.

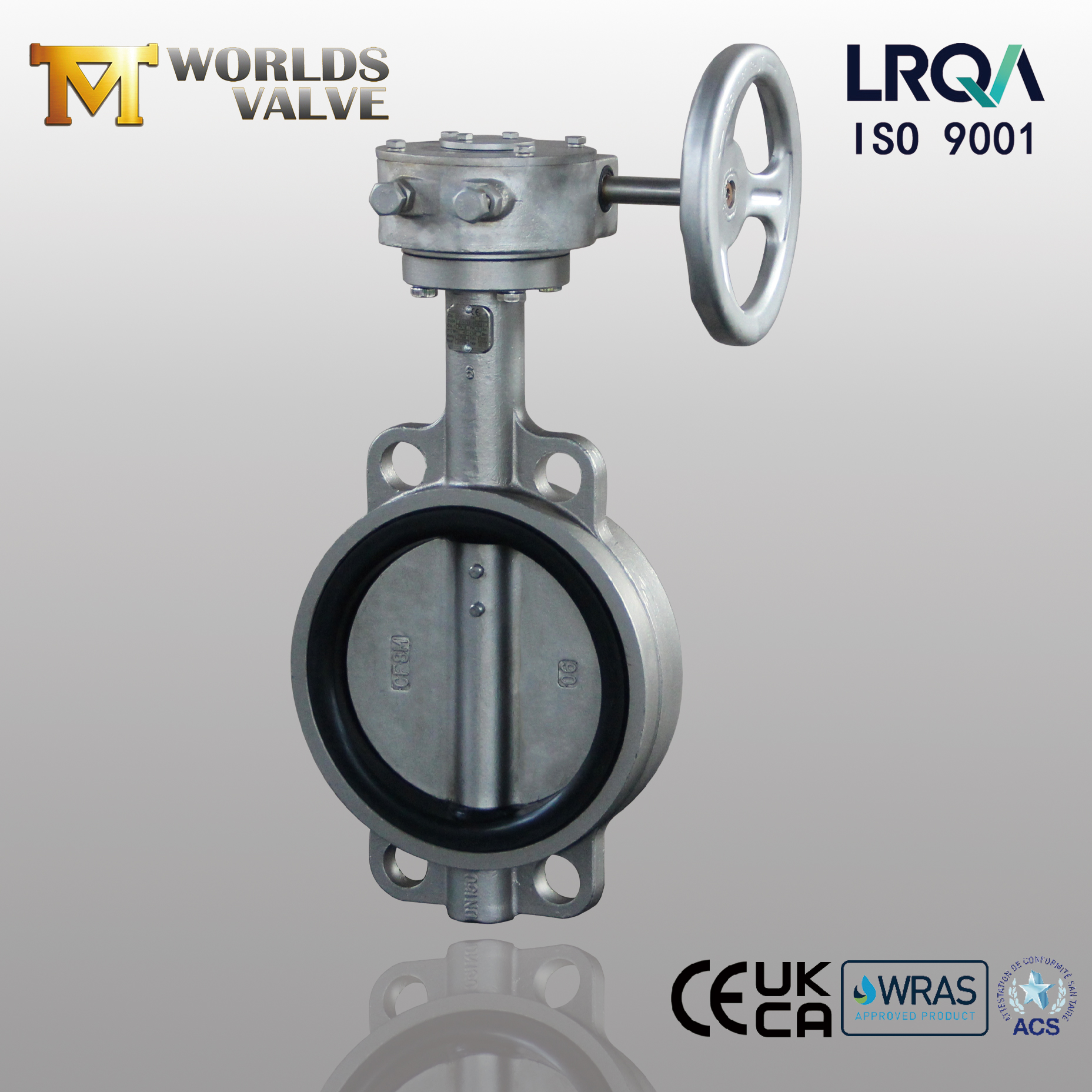

2. Wormwielbediening voor moeiteloze bediening

• Hoog mechanisch voordeel: De tandwielaandrijving zorgt voor een soepele en moeiteloze handmatige opening en sluiting, ideaal voor kleppen vanaf DN80 en hoger.

• Zelfsluitend ontwerp: het wormwielmechanisme houdt de schijf veilig in elke positie zonder te kruipen, waardoor een stabiele stroomregeling wordt gegarandeerd.

• Visuele positie-indicator: Dankzij de duidelijke open/dicht-indicatie kunnen operators de klepstatus in één oogopslag controleren.

3. EPDM-zitting voor betrouwbare afdichting

• Luchtbeldichte afsluiting: EPDM-elastomeer biedt uitstekende afdichtingsprestaties voor water, lucht en milde chemicaliën.

• Temperatuurbereik: Geschikt voor bedrijfstemperaturen van -20°C tot +120°C.

• Goede weersbestendigheid: EPDM is bestand tegen ozon, UV en veroudering, waardoor het geschikt is voor buiteninstallaties.

4. Volledige materiaalaanpassing

• Schijfopties: Duplex-, superduplex-, aluminiumbrons- of PTFE/PFA-gecoate schijven.

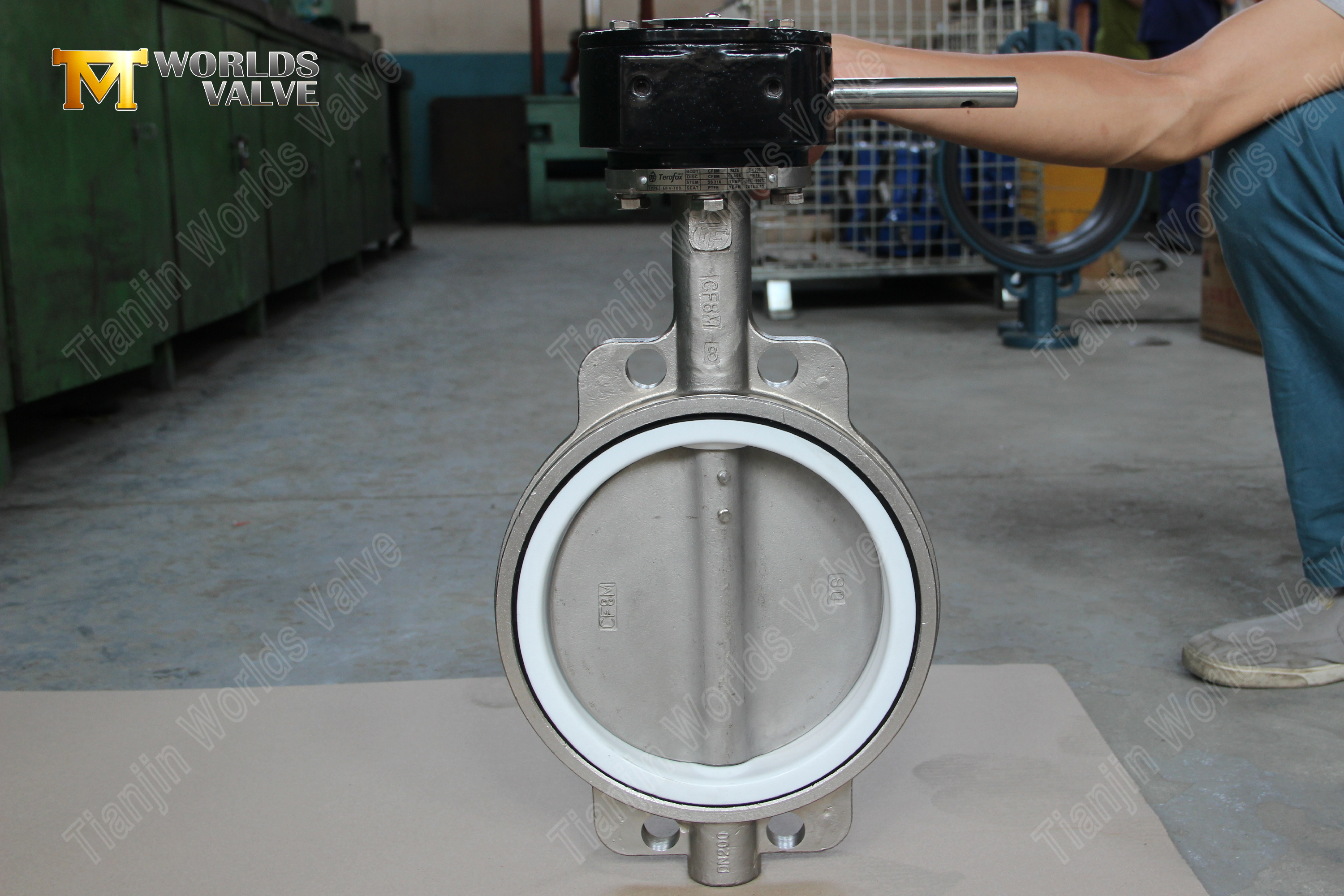

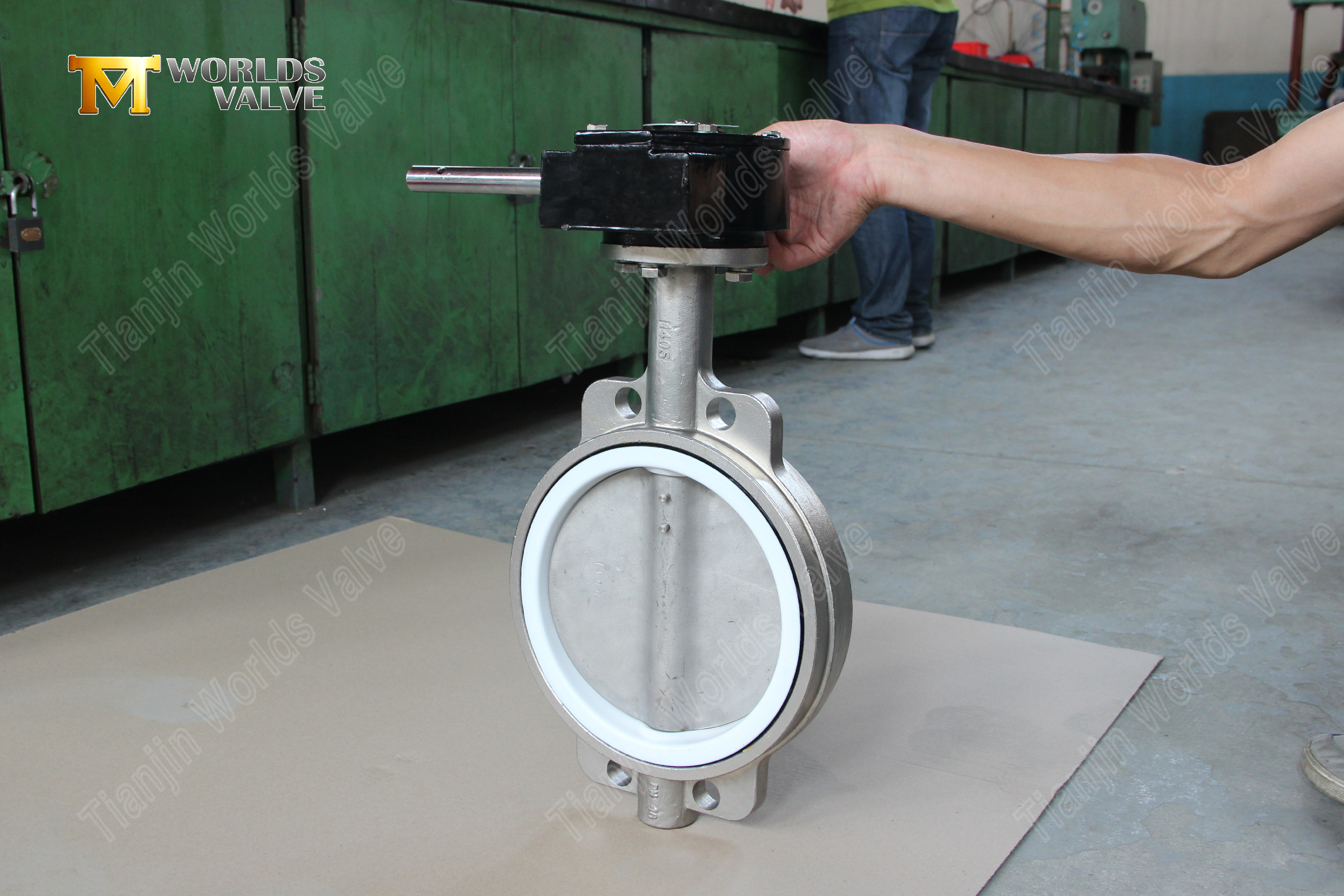

• Zittingopties: NBR (oliebestendigheid), Viton (agressieve chemicaliën), PTFE (hoge zuiverheid/brede temperatuur).

• Stuurpenopties: SS304, SS316, Monel, Hastelloy.

• Carrosserieopties: Koolstofstaal, SS304 of andere legeringen zoals vereist.

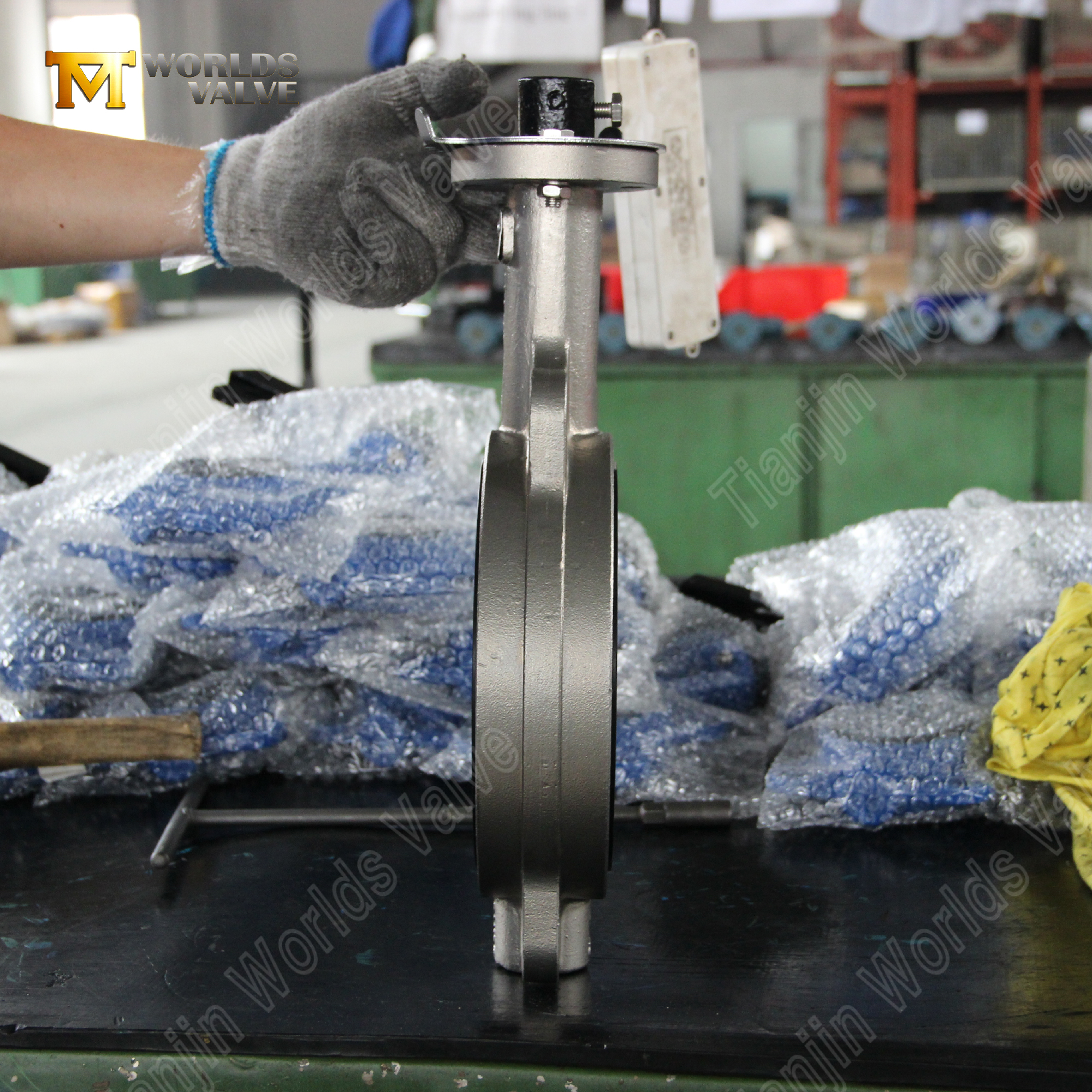

5. Compact wafelontwerp voor eenvoudige installatie

• Ruimtebesparend: het wafellichaam wordt tussen flenzen geïnstalleerd zonder extra flensverbindingen, waardoor het gewicht en de voetafdruk worden verminderd.

• Snel vastschroeven: uitlijnen en vastzetten met doorgaande bouten; geen speciaal gereedschap nodig.

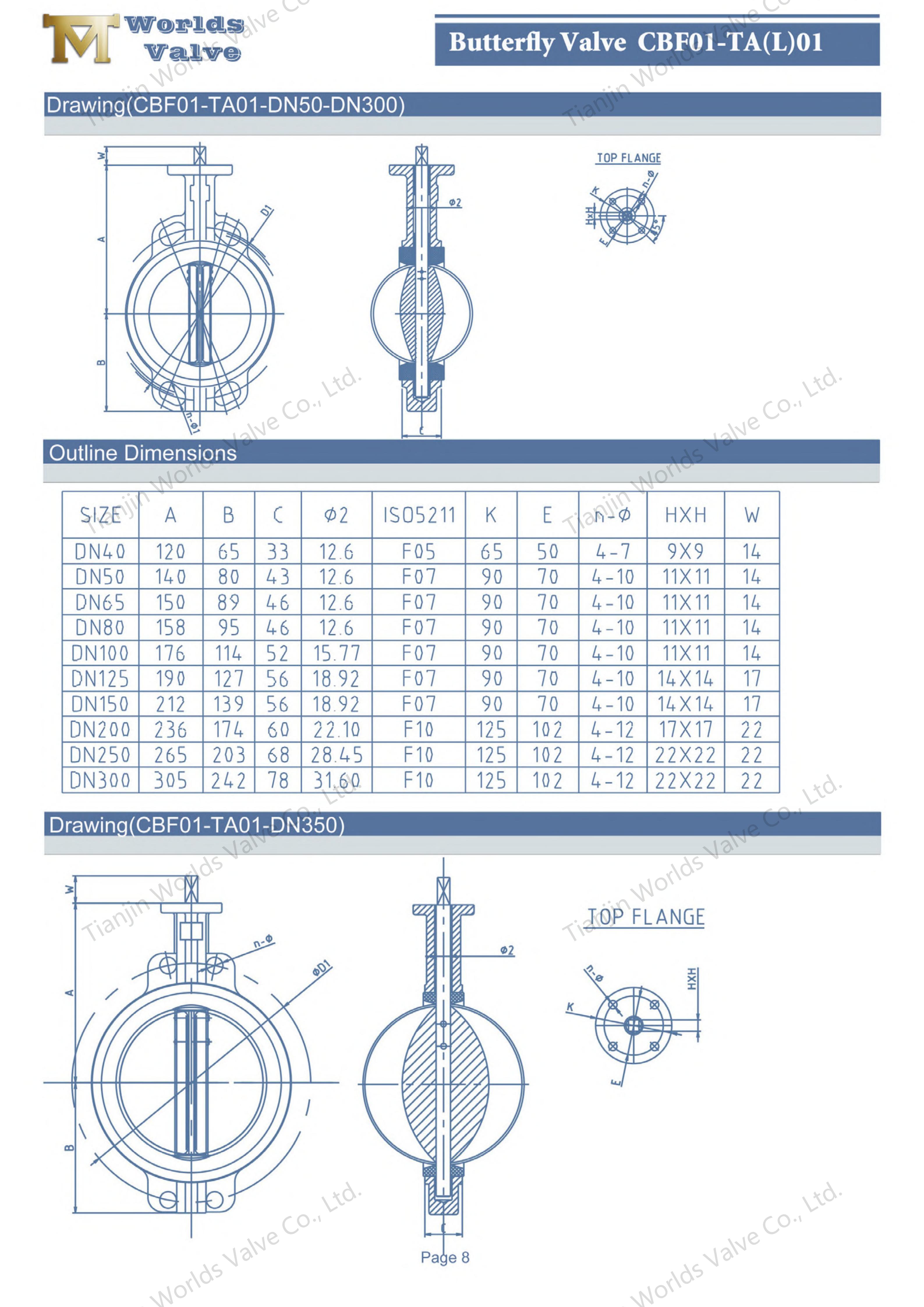

• Verwisselbare afmetingen: Face-to-face volgens ISO 5752 / EN 558 zorgt voor compatibiliteit met standaard leidingsystemen.

Standaard:

Waarom kiezen voor Tianjin Worlds Valve?

• Materiaalflexibiliteit: We bieden volledige aanpassing van body-, schijf-, stoel- en stuurpenmaterialen om aan uw media-, temperatuur- en drukvereisten te voldoen.

• OEM-productie-expertise: Als toegewijde OEM-fabrikant bieden wij consistente kwaliteit, concurrerende prijzen en de mogelijkheid om aan specifieke maat- of prestatienormen te voldoen.

• Gecertificeerde kwaliteit: ISO 9001-gecertificeerde faciliteit met CE-, UKCA- en andere certificeringen beschikbaar op aanvraag.

• Wereldwijde ervaring: levering van kleppen aan meer dan 50 landen met betrouwbare logistieke en documentatieondersteuning.

Typische toepassingen:

• Marine en Offshore (zeewaterkoeling, ballastsystemen)

• Chemische en petrochemische verwerking (met verbeterde stoel)

• Food and Beverage (hygiënische service met EPDM of PTFE)

• Water- en afvalwaterzuivering

• HVAC en industriële koeling

Conclusie:

De Wafer-vlinderklep met SS316 behuizing en schijf, tandwielaandrijving en EPDM-zitting van Tianjin Worlds Valve Co., Ltd. biedt een robuuste, corrosiebestendige oplossing voor een breed scala aan industriële toepassingen. De geheel roestvrijstalen 316-constructie zorgt voor een lange levensduur, terwijl de wormwielaandrijving moeiteloze handmatige bediening mogelijk maakt. De mogelijkheid om elk bevochtigd materiaal aan te passen, maakt deze klep aanpasbaar aan uw specifieke media en procesomstandigheden.

Als u een betrouwbare, aanpasbare roestvrijstalen vlinderklep nodig heeft, kies dan voor Tianjin Worlds Valve Co., Ltd.

Neem vandaag nog contact met ons op om uw materiaalwensen te bespreken en een offerte op maat te ontvangen.
