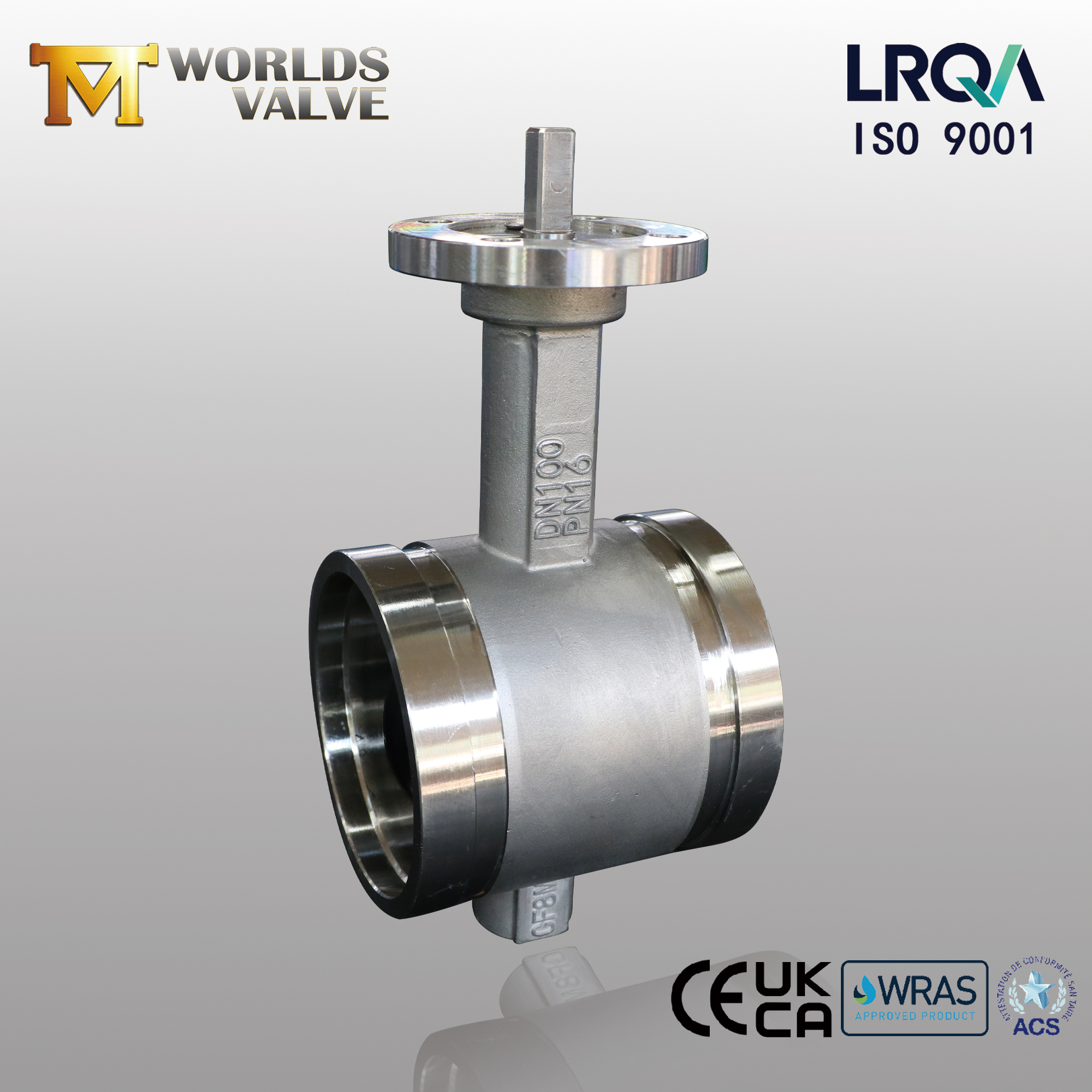

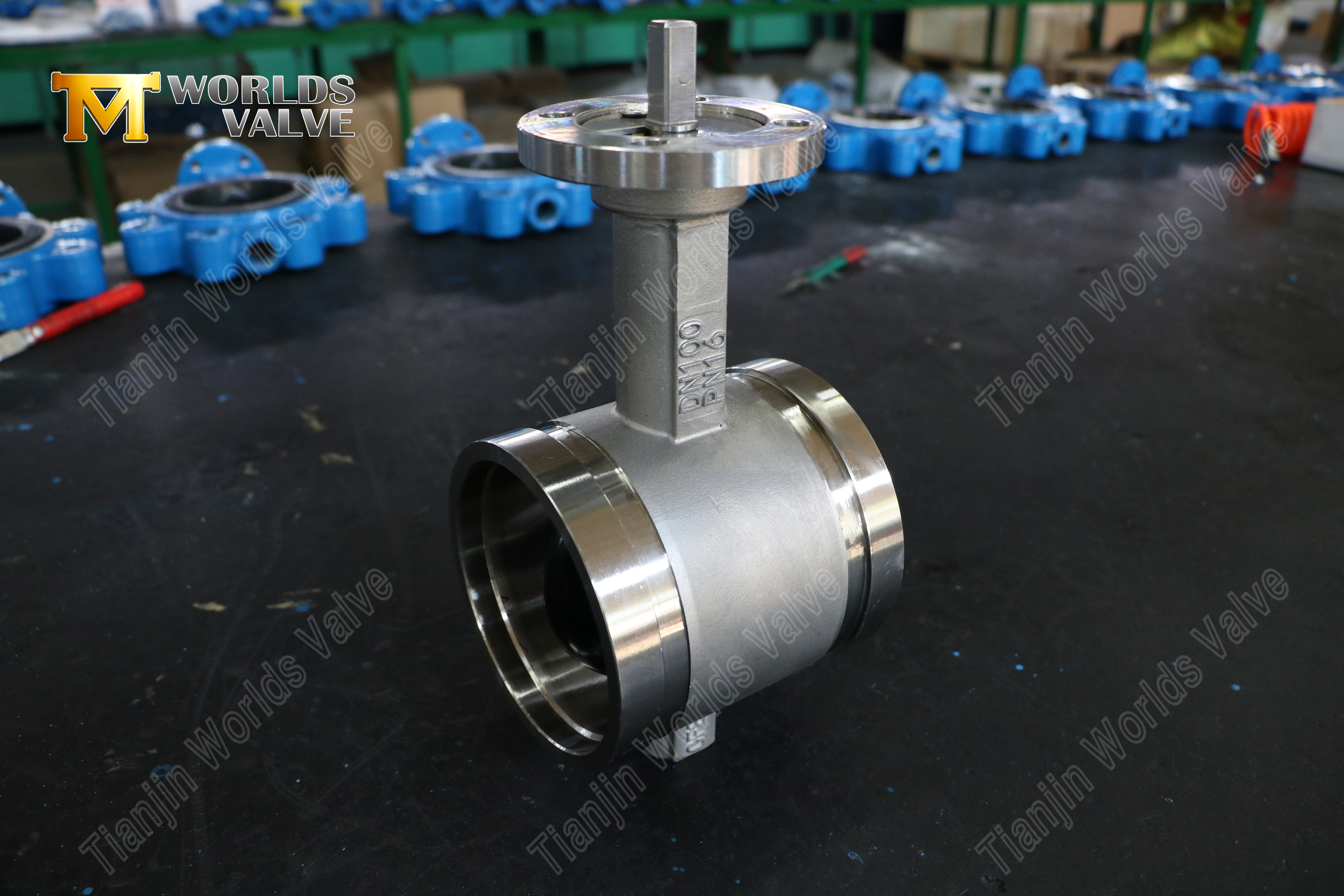

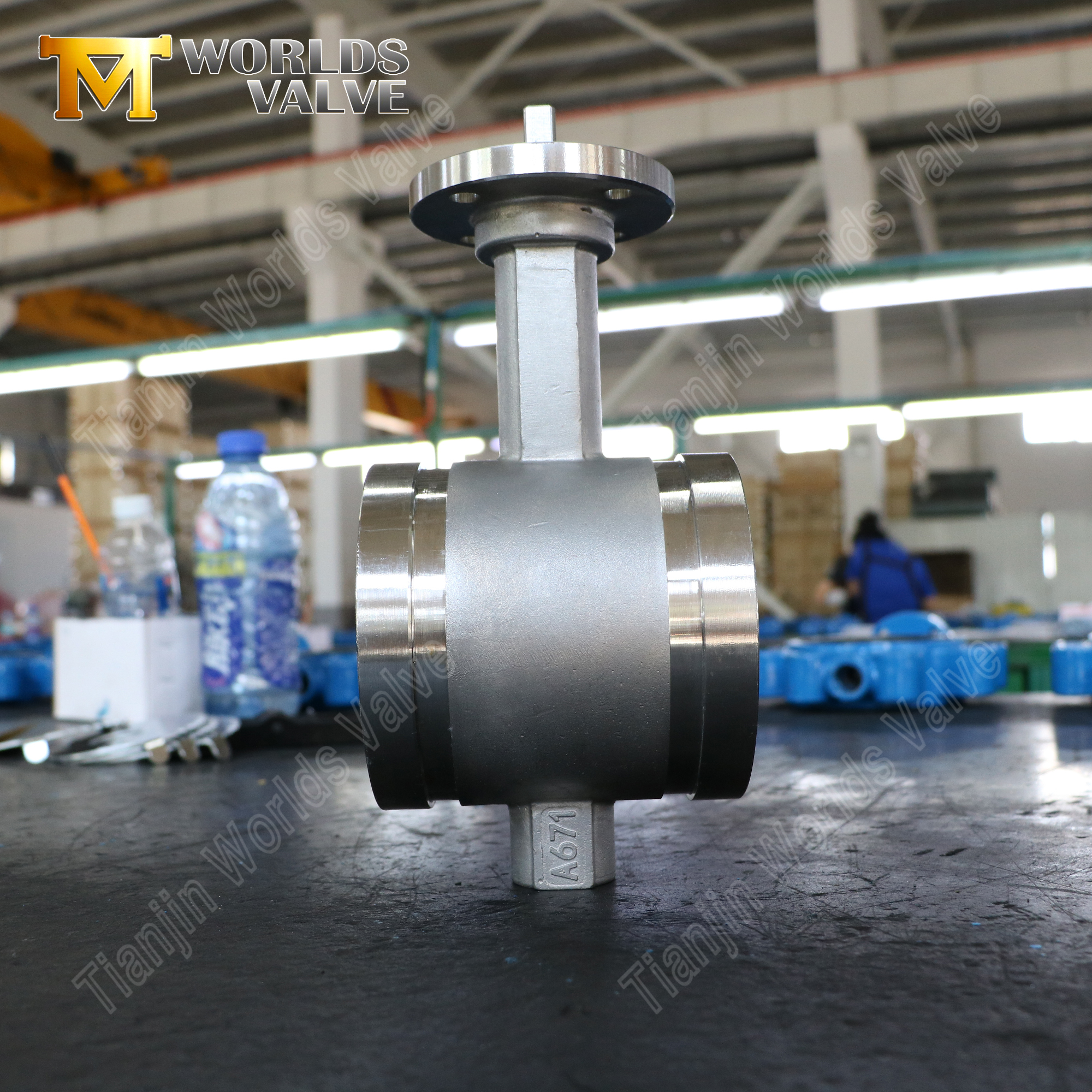

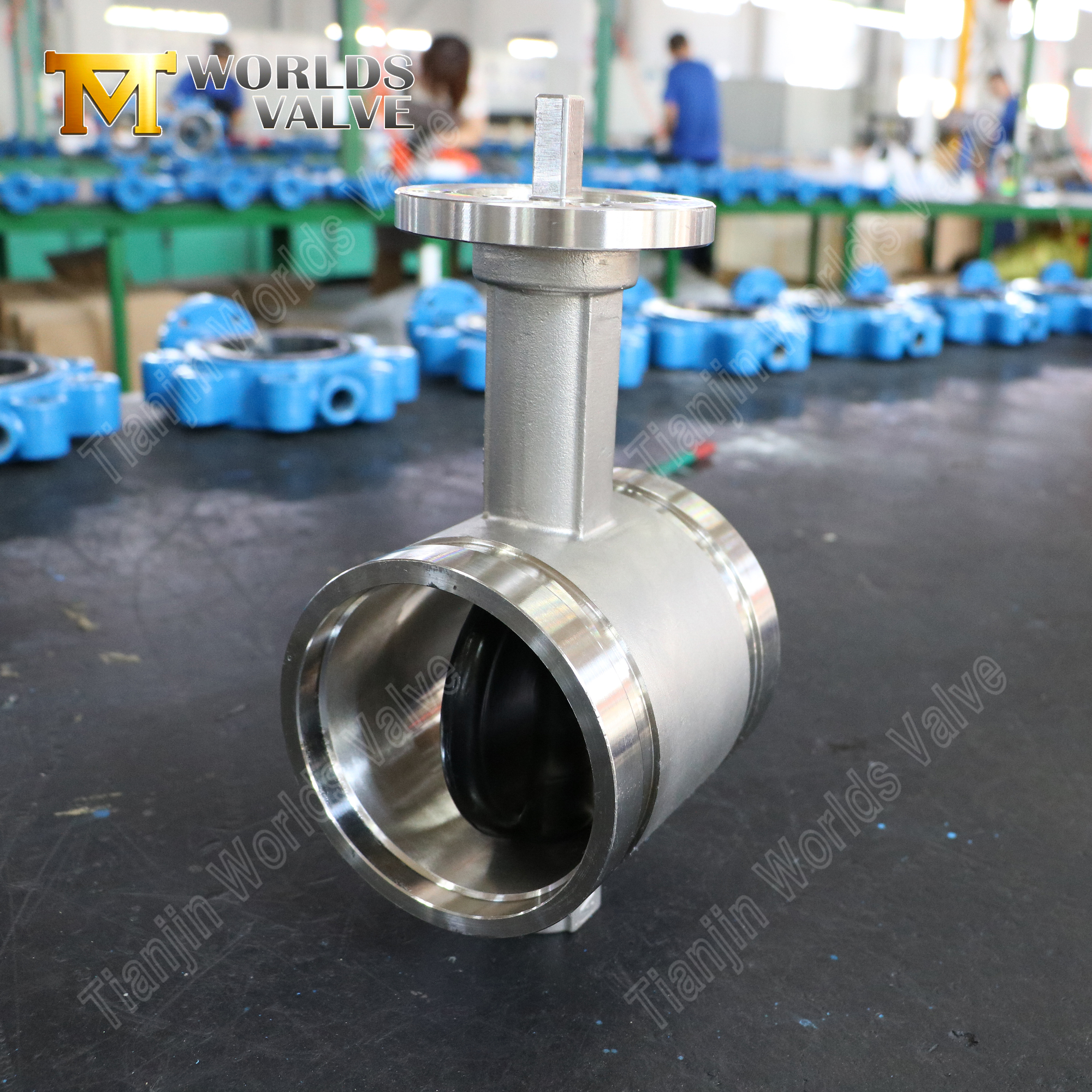

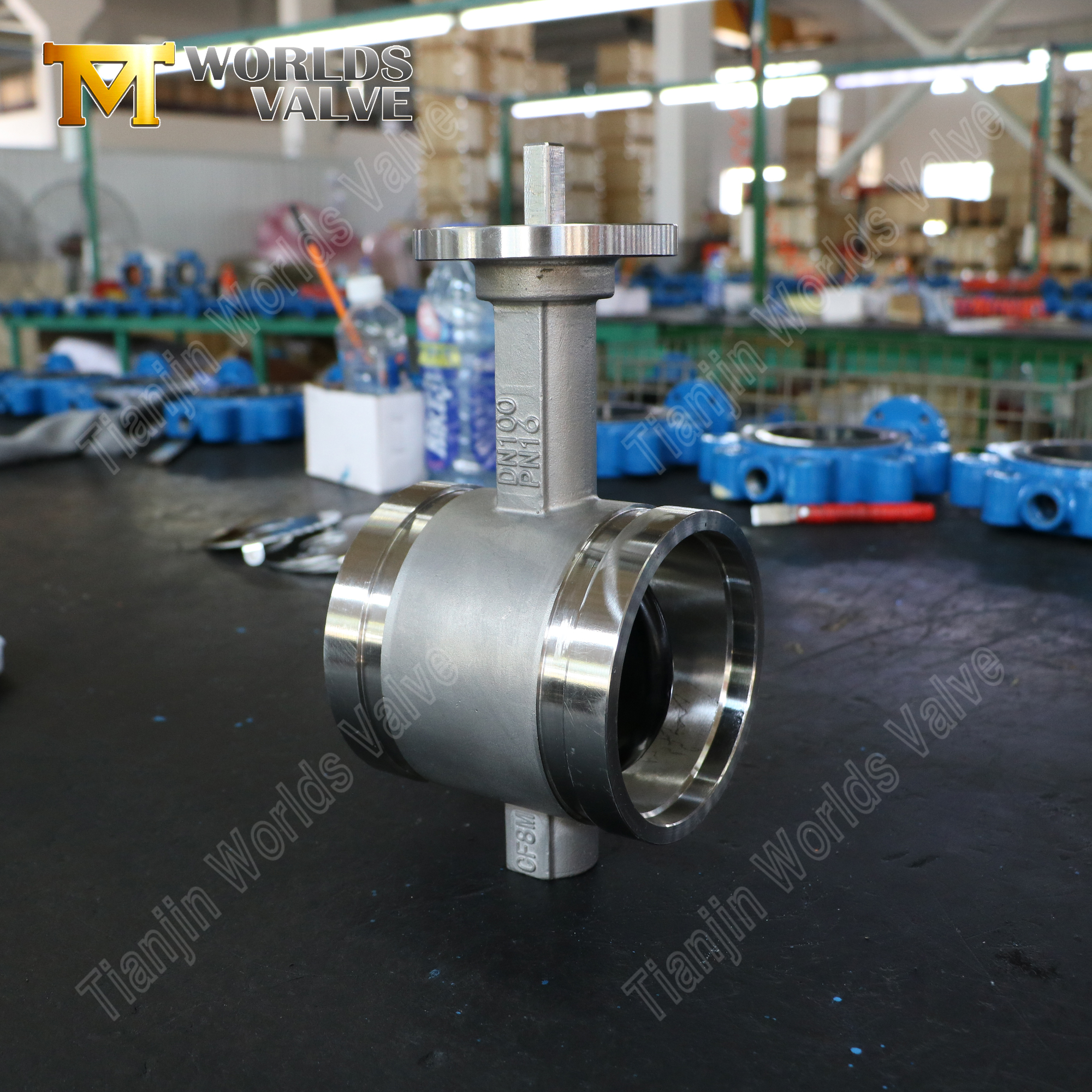

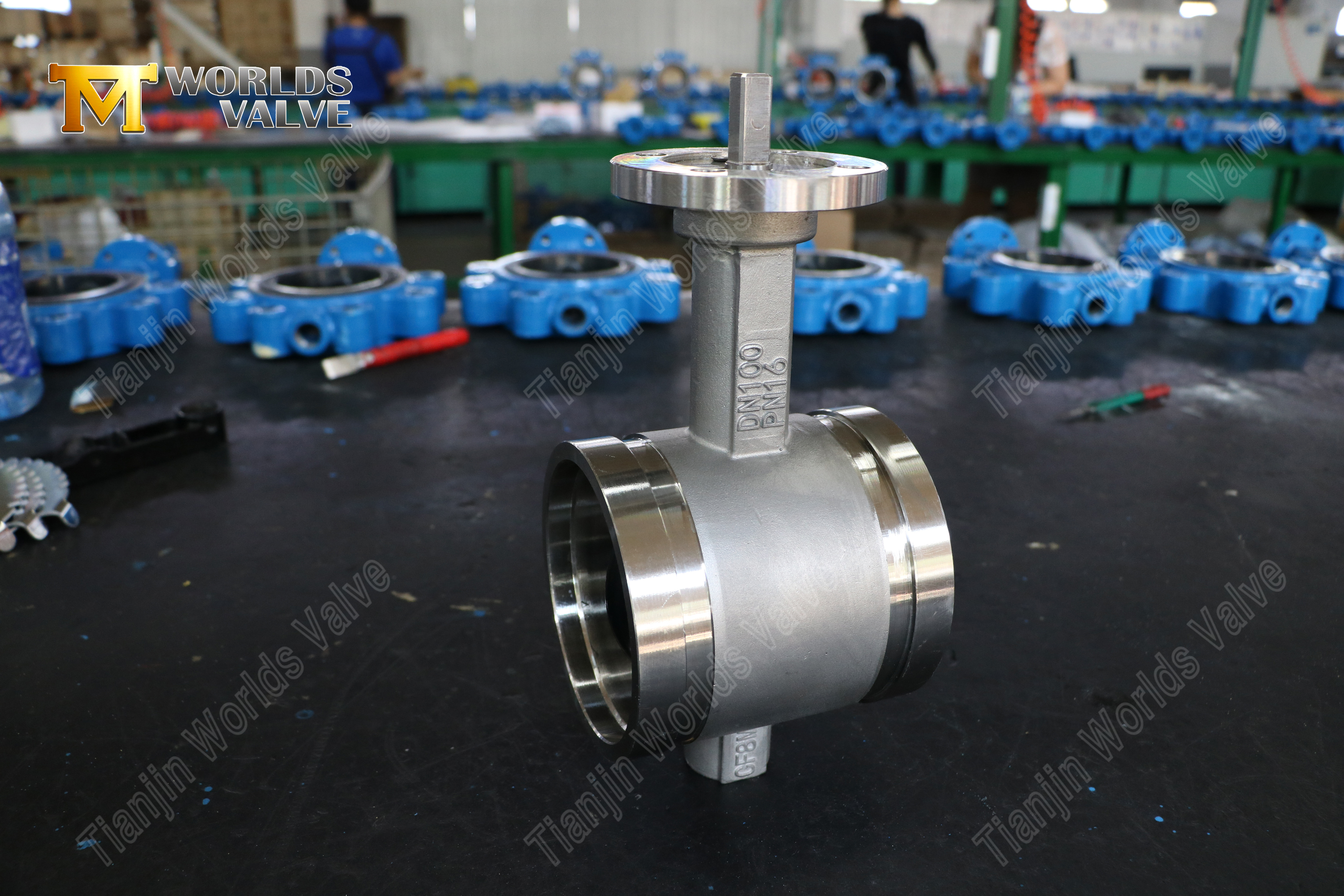

RVS vlinderklep met gegroefd uiteinde – CF8M behuizing, PN16, OEM-fabrikant

Productoverzicht

Een vlinderklep met gegroefd uiteinde is een kwartslagstroomregelapparaat dat is ontworpen voor een snelle, veilige installatie met behulp van mechanische gegroefde koppelingen. In tegenstelling tot kleppen met flens of schroefdraad, waarbij lassen, bouten of schroefdraad nodig is, wordt het ontwerp met gegroefde uiteinden op de pijpleiding aangesloten door de klep eenvoudigweg tussen twee koppelingen te steken en aan te draaien. Hierdoor wordt de installatietijd tot 60% verkort en zijn er geen vergunningen voor heet werk of speciaal gereedschap nodig.

Dit model is voorzien van een CF8M roestvrijstalen behuizing (AISI 316) voor superieure corrosieweerstand, een DI (nodulair gietijzer) schijf die volledig is ingekapseld in EPDM voor een luchtbeldichte afdichting en volledige metalen isolatie van de procesvloeistof, en een SS420 roestvrijstalen steel voor een robuuste koppeloverdracht met een vermogen van PN16 (16 bar). De EPDM-inkapseling op de schijf beschermt de nodulair gietijzeren kern tegen corrosie en biedt tegelijkertijd een veerkrachtig afdichtingsoppervlak dat tegen de zitting wordt samengedrukt voor een lekvrije afsluiting.

Als directe OEM/ODM-fabrikant met meer dan 19 jaar exportervaring levert Tianjin Worlds Valve Co., Ltd. volledig aanpasbare vlinderkleppen met gegroefde uiteinden – materialen, maten, drukwaarden, coatings en actuatoren – allemaal afgestemd op uw exacte specificaties. Onze producten worden naar meer dan 50 landen geëxporteerd en worden ondersteund door ISO 9001 (gecertificeerd door LRQA), CE, UKCA, WRAS en ACS-certificeringen.

Introduceren:

Vlinderklep met gegroefd uiteinde | CF8M-lichaam | DI-schijf volledig ingekapseld in EPDM |PN16

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

RGV02-TG01 - Gedetailleerde productinformatie

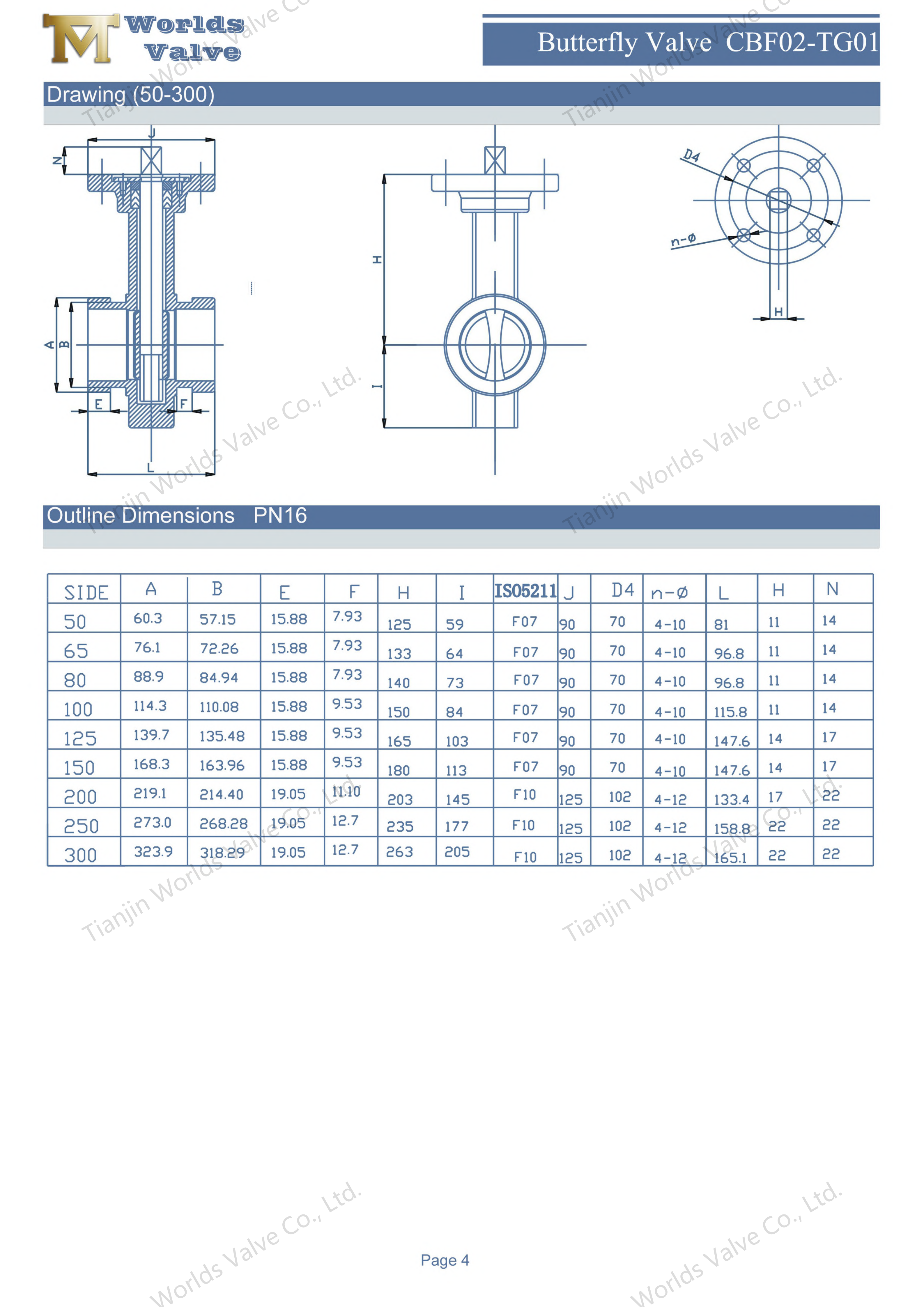

Technische specificaties

Belangrijkste kenmerken en voordelen

1. Verbinding met gegroefd uiteinde - snelle installatie, geen lassen

• Snelle en eenvoudige installatie – De klep wordt op de pijpleiding aangesloten met behulp van twee mechanische gegroefde koppelingen. Steek gewoon de klep tussen de koppelingen en draai hem vast – geen lassen, geen draadsnijden, geen flensbouten. De installatietijd wordt tot 60% verkort in vergelijking met flenskleppen.

• Geen heet werk vereist – Elimineert de noodzaak van lasvergunningen, brandwachten en gespecialiseerde lasvaardigheden – een cruciaal voordeel in gevaarlijke omgevingen, renovatieprojecten en besloten ruimtes.

• Onderhoudsvriendelijk – De klep kan eenvoudig worden verwijderd en opnieuw geïnstalleerd met behulp van dezelfde gegroefde koppelingen, waardoor onderhoud en vervanging worden vereenvoudigd zonder de rest van het leidingsysteem te verstoren.

• Ruimtebesparend ontwerp – Vlinderkleppen met gegroefd uiteinde zijn compacter dan geflensde alternatieven en vereisen minder ruimte in krappe apparatuurruimtes en overvolle pijprekken.

• AWWA C606-conformiteit – Gegroefde uiteinden zijn vervaardigd volgens de AWWA C606-normen, waardoor compatibiliteit met standaard gegroefde koppelingen wereldwijd wordt gegarandeerd.

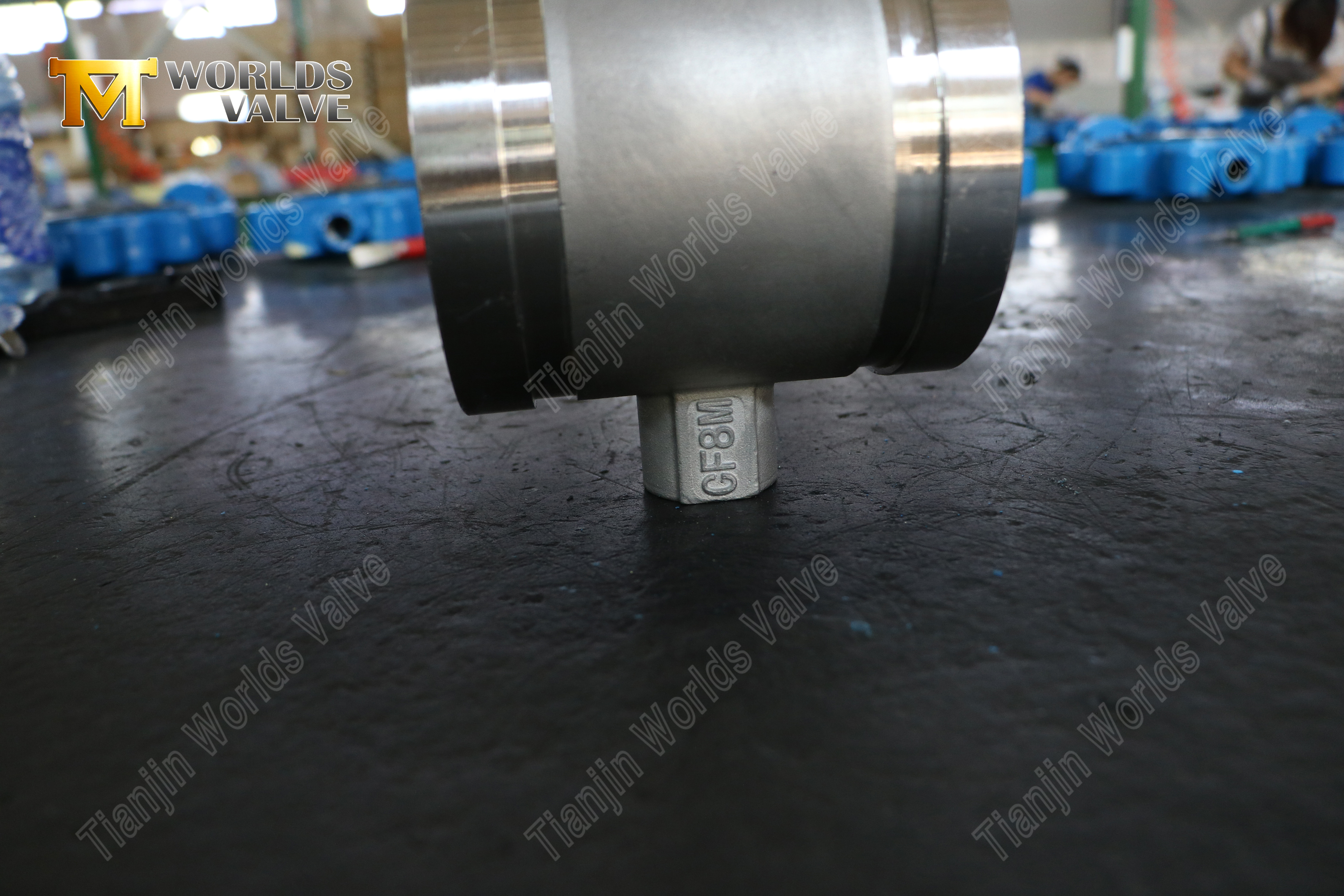

2. Materiaal behuizing: CF8M roestvrij staal (AISI 316)

• Superieure corrosieweerstand – CF8M biedt uitstekende weerstand tegen putcorrosie en spleetcorrosie, vooral in chloride-omgevingen, zeewater en agressieve media, en presteert aanzienlijk beter dan 304 roestvrij staal (CF8) in veeleisende omstandigheden.

• Brede chemische compatibiliteit – Geschikt voor water, afvalwater, milde chemicaliën, zuren en logen – ideaal voor chemische verwerking, farmaceutische en maritieme toepassingen.

• Hygiënisch en niet-giftig – Het materiaal is veilig voor drinkwater, voedselverwerking en farmaceutische toepassingen.

• Verlengde levensduur – De corrosiebestendige eigenschappen van CF8M zorgen voor betrouwbaarheid op lange termijn, zelfs in agressieve omgevingen, waardoor de vervangingsfrequentie en onderhoudskosten worden verminderd.

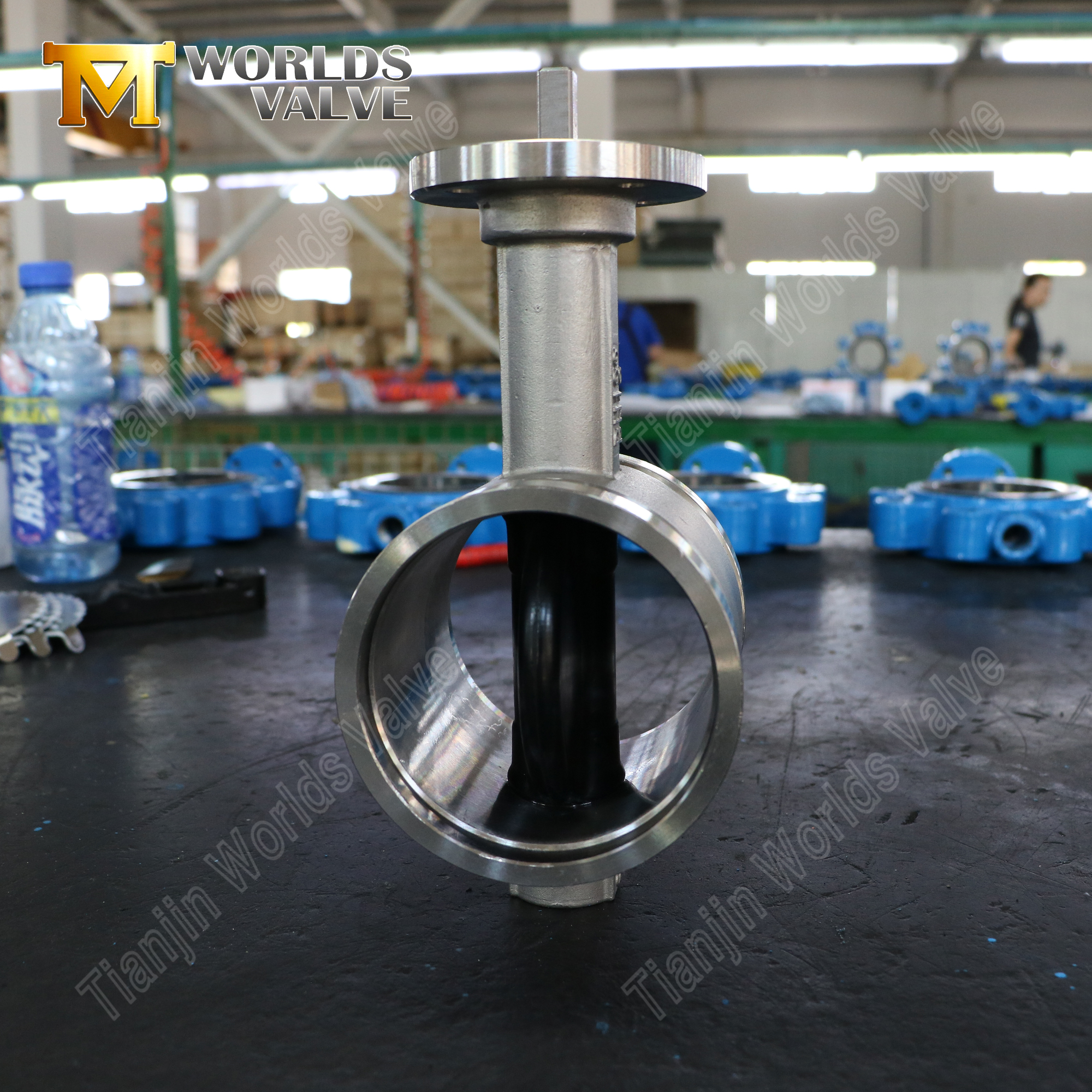

3. Schijfmateriaal – DI met volledige EPDM-inkapseling

• Volledige metaalisolatie – De nodulair gietijzeren kern is volledig ingekapseld in EPDM, waardoor er geen metaalcontact met de procesvloeistof is. Hierdoor worden de risico's op corrosie, putcorrosie en verontreiniging volledig geëlimineerd.

• Luchtbeldichte afdichting – De EPDM-inkapseling creëert een veerkrachtig afdichtingsoppervlak dat bij sluiting tegen de zitting wordt samengedrukt, waardoor een luchtdichte afsluiting ontstaat die is gecertificeerd volgens EN 12266-1 en API 598.

• Superieure chemische weerstand – EPDM biedt uitstekende weerstand tegen water, afvalwater, verdunde zuren, alkaliën en gebruikelijke chemicaliën voor waterbehandeling, waaronder chloor en ozon.

• Maximale stroomcapaciteit – Het ingekapselde schijfontwerp elimineert de noodzaak van een aparte voering tussen de schijf en de zitting, waardoor een grotere stroomdoorgang en hogere Cv-waarden mogelijk zijn.

• Groot temperatuurbereik – EPDM behoudt de afdichtingseigenschappen van -20°C tot +120°C en dekt het volledige bereik van typische watersysteem- en industriële gebruikstemperaturen.

4. Materiaal steel: SS420 roestvrij staal

• Hoge sterkte – SS420 biedt een aanzienlijk hogere treksterkte dan 304/316 roestvrij staal, waardoor een betrouwbare koppeloverdracht wordt gegarandeerd, zelfs bij kleppen met een grotere diameter.

• Uitstekende slijtvastheid – Het geharde oppervlak is bestand tegen vreten en vreten tijdens herhaaldelijk fietsen, waardoor de levensduur van de stuurpen-lagerinterface wordt verlengd.

• Uitblaasbestendig ontwerp – Retentiemechanisme voorkomt onbedoeld uitwerpen van de steel onder drukstoten, waardoor een veilige werking wordt gegarandeerd.

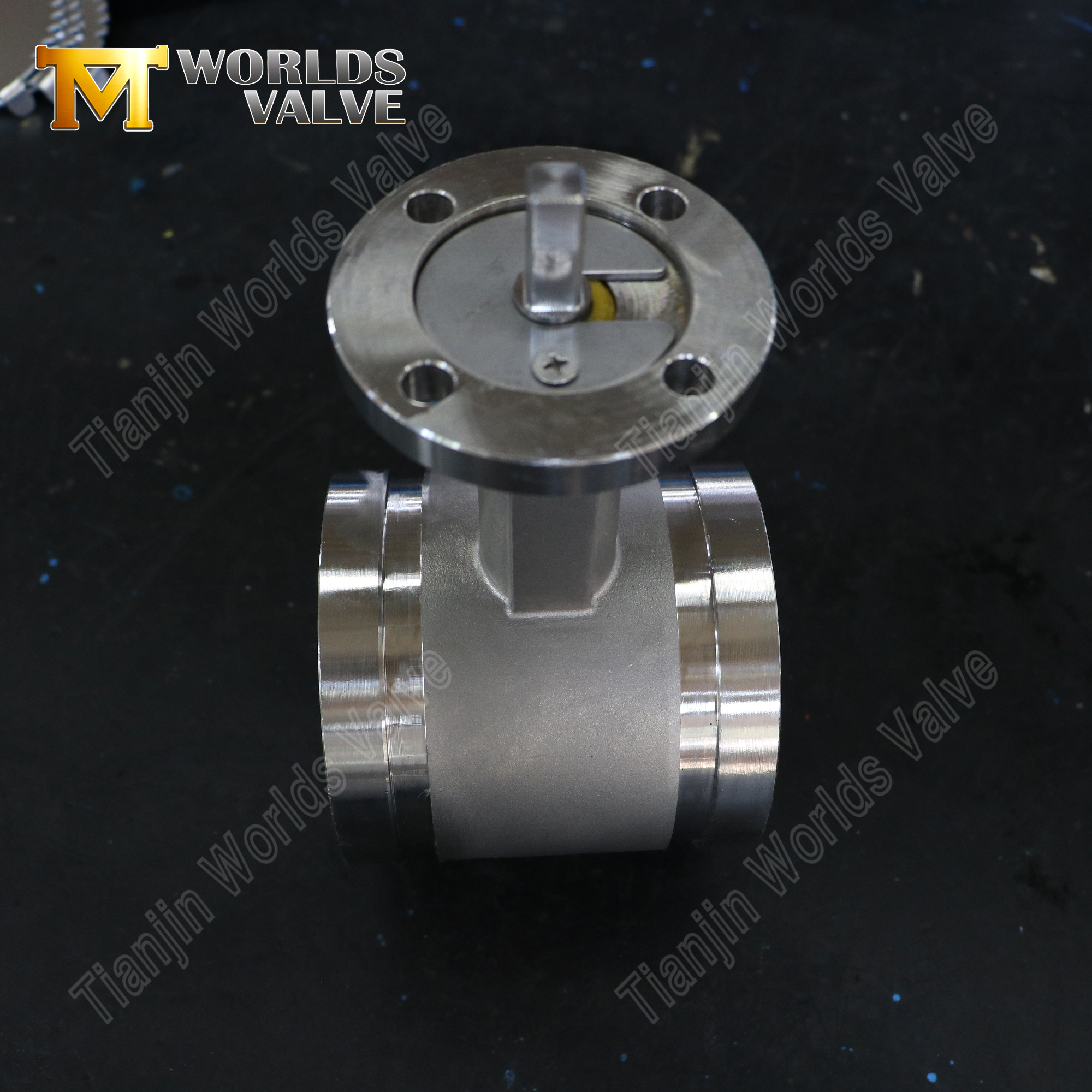

5. ISO 5211 bovenflens – klaar voor automatisering

Al onze vlinderkleppen met gegroefd uiteinde zijn voorzien van een standaard ISO 5211 bovenflens, waardoor universele uitwisselbaarheid voor verschillende bedieningsmethoden mogelijk is:

• Handhendel – Snelle handmatige aan/uit-bediening met borgplaat (kleinere maten)

• Tandwielaandrijving – Zelfremmend met open-dicht-indicator (grotere maten)

• Elektrische actuatoren – Aan-uit- of modulerende typen met 4-20 mA-feedback, handmatige override, PLC/SCADA-integratie

• Pneumatische actuatoren – dubbelwerkende of veerretour (fail-safe) ontwerpen

• Hydraulische actuatoren – Omgevingen met hoog koppel, onderzeese of explosieve omgevingen

Typische toepassingen

Vlinderkleppen met gegroefd uiteinde met CF8M-behuizing en EPDM-ingekapselde klep worden vertrouwd in een breed scala van industrieën:

• Watervoorziening en -distributie – Gemeentelijke waterleidingen, pompstations, distributienetwerken.

• Afvalwaterzuivering – Rioolleidingen, zuiveringsinstallaties, effluentsystemen.

• Chemische verwerking – Corrosieve vloeistoffen, zuren, logen (met CF8M-behuizing en EPDM-inkapseling) .

• Farmaceutisch – Zeer zuiver water, CIP/SIP-systemen .

• Voedsel en drank–Sanitaire verwerking, reinigingsmiddelen.

• HVAC-systemen–Gekoeld water, warm water, koeltorensystemen.

• Brandbeveiliging – Brandwaterleidingen, sprinklersystemen, overstromingssystemen

• Marine & Offshore-Zeewaterkoeling, ballastwatersystemen

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen. Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een van 's werelds meest gerespecteerde certificeringsinstanties. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

• Specialisten op het gebied van gegroefde kleppen. We hebben uitgebreide ervaring met de productie van vlinderkleppen met gegroefd uiteinde voor water-, chemische en industriële projecten wereldwijd. Onze gegroefde uiteinden zijn vervaardigd volgens de AWWA C606-normen voor betrouwbare koppelingscompatibiliteit.

• CF8M carrosserie-expertise. Wij vervaardigen CF8M (AISI 316) kleplichamen voor superieure corrosieweerstand in agressieve omgevingen – ideaal voor chemische, farmaceutische en maritieme toepassingen.

• Volledige inkapselingstechnologie. Onze DI-schijf met volledige EPDM-inkapseling zorgt ervoor dat er geen metaal in contact komt met de procesvloeistof, wat zorgt voor een luchtbeldichte afdichting en een langere levensduur.

• Volledige maatwerk. Materialen, afmetingen, drukwaarden, coatings (elke RAL-kleur), aandrijvingen – alles volgens uw specificaties.

• 19+ jaar exportervaring. Soepele logistiek en after-salesondersteuning naar meer dan 50 landen in Europa, Amerika, het Midden-Oosten en Zuidoost-Azië.

• 100% Traceerbaarheid. Materiaalcertificaten en druktestrapporten bij elke bestelling – geen uitzonderingen.

• Snelle ommekeer. Toegewijde projectmanager; typische doorlooptijd 15-40 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact met ons op – pas vandaag nog uw gegroefde klep aan:

Of u nu deze PN16-configuratie met CF8M-behuizing en EPDM-ingekapselde klep, een ander formaat, geautomatiseerde bediening of een compleet kleppenpakket nodig heeft voor een grootschalig project: wij staan ​​klaar om volgens uw specificaties te bouwen.

Stuur ons uw wensen:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (body / schijf / stuurpen)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Standaard voor gegroefde uiteinden (AWWA C606 / ISO 6182)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.

Fabrieksbezoeken zijn welkom. Kom kijken hoe wij uw kleppen vervaardigen in Tianjin, China.

Neem nu contact met ons op en laten we samen uw klep bouwen.
