Professionele PN16 Wafer-vlinderklep met split-stem-ontwerp | Tianjin Werelden Valve Co., Ltd

Introductie:

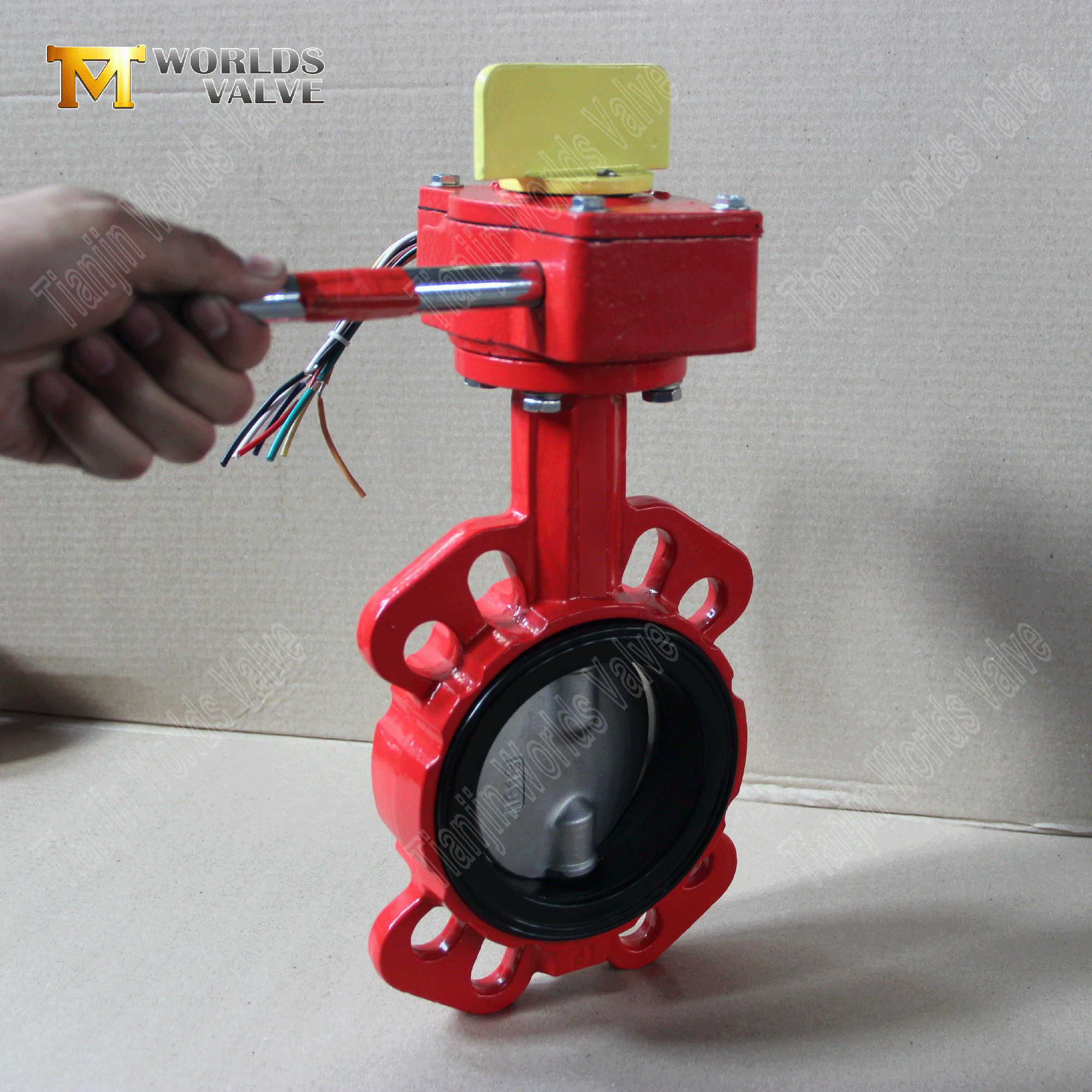

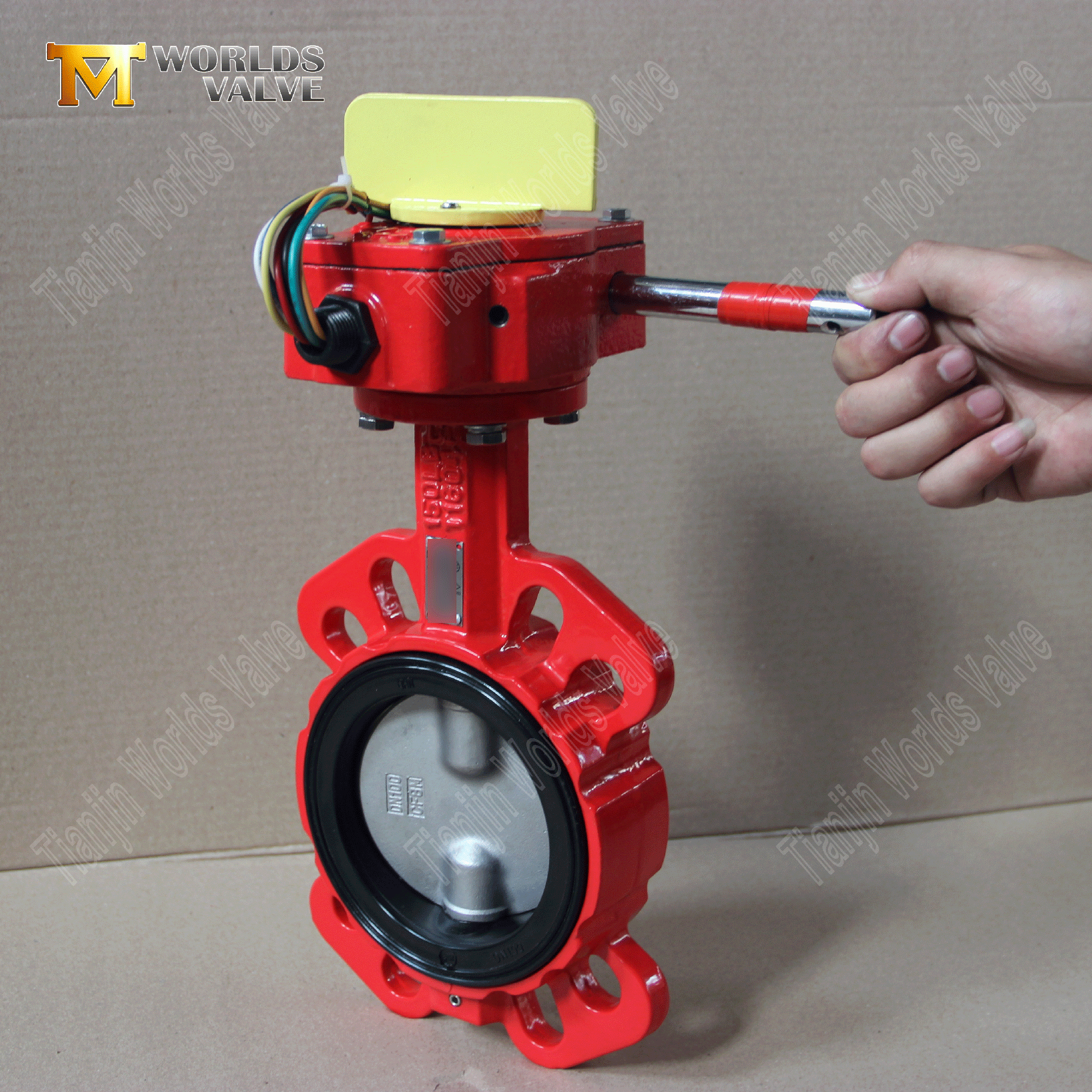

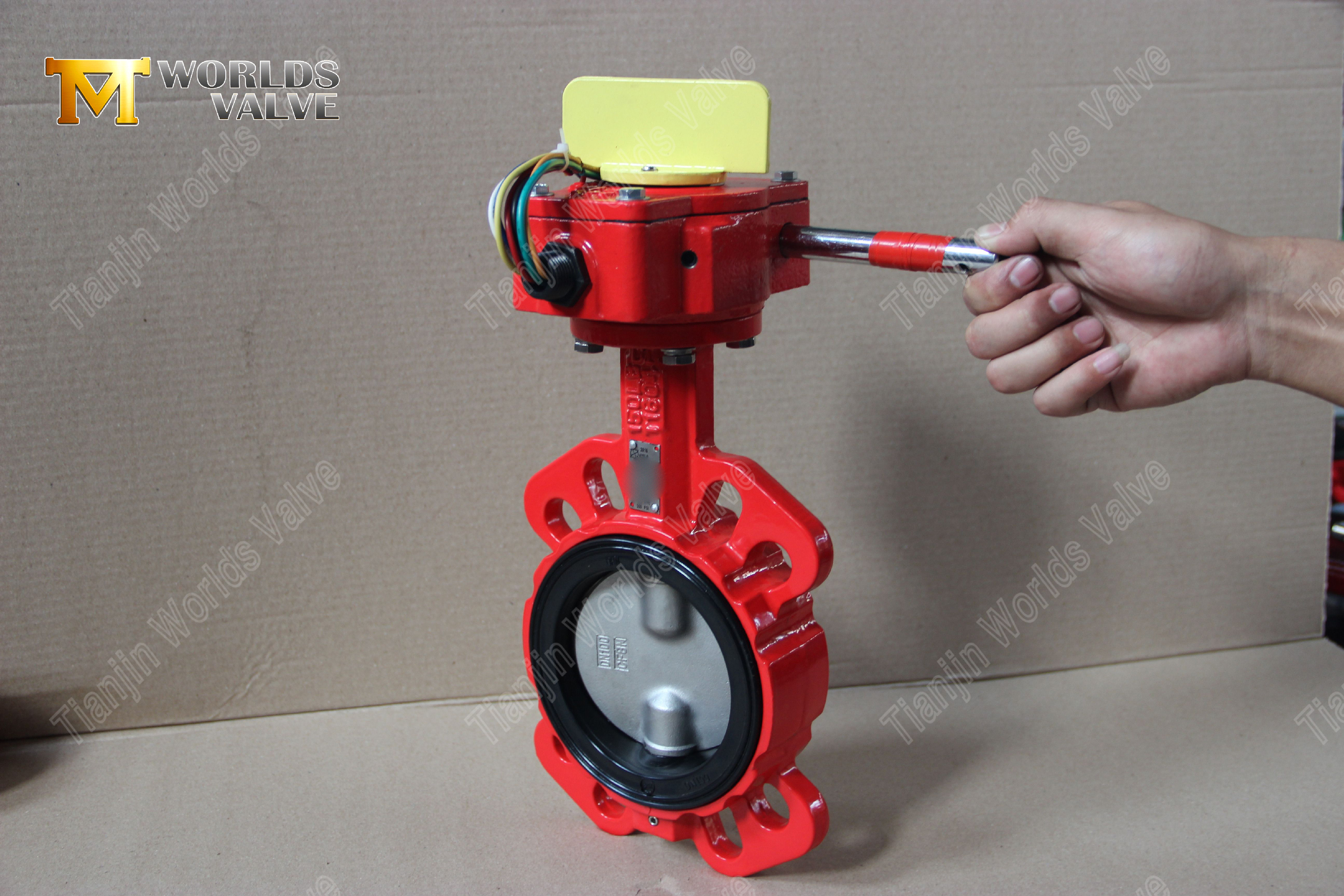

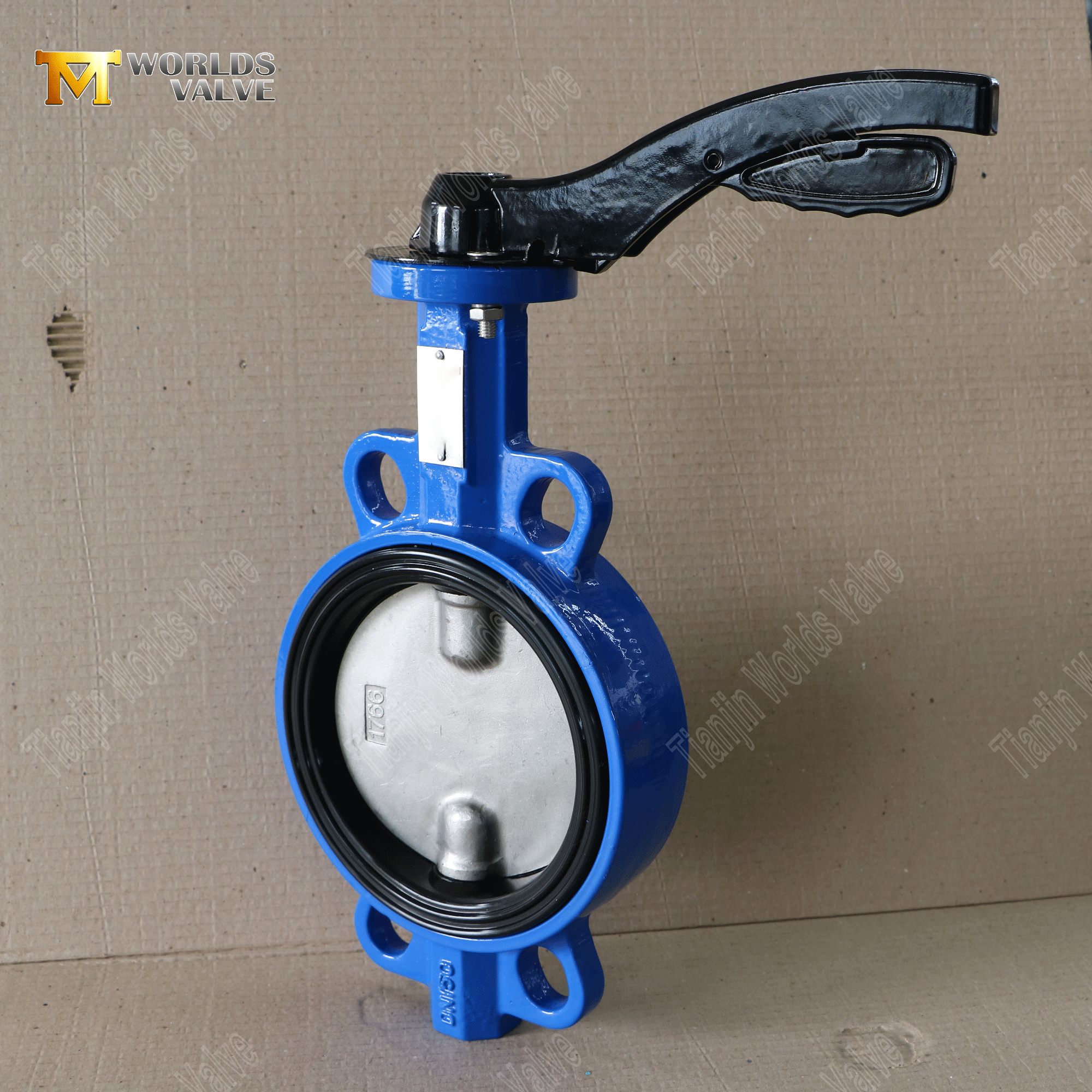

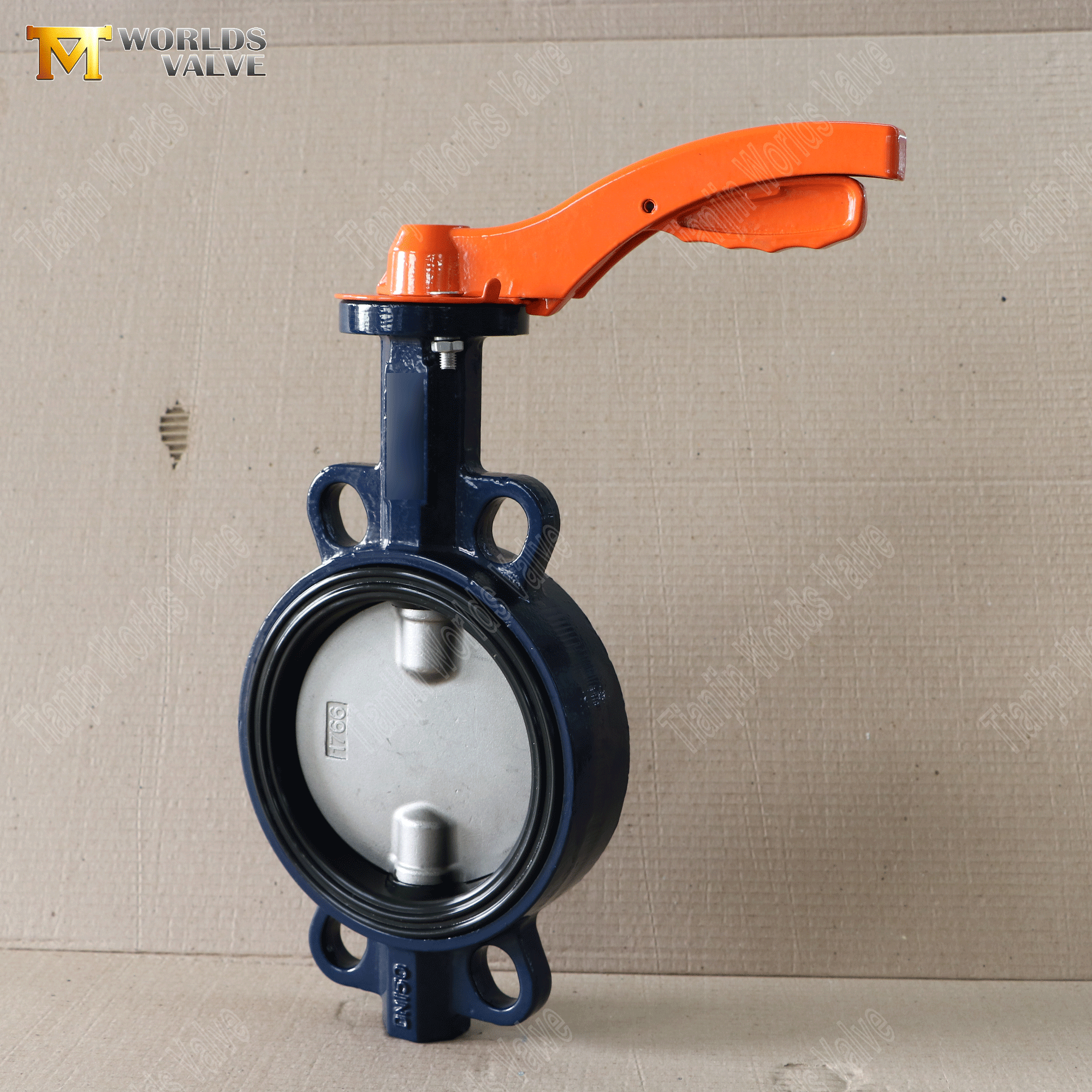

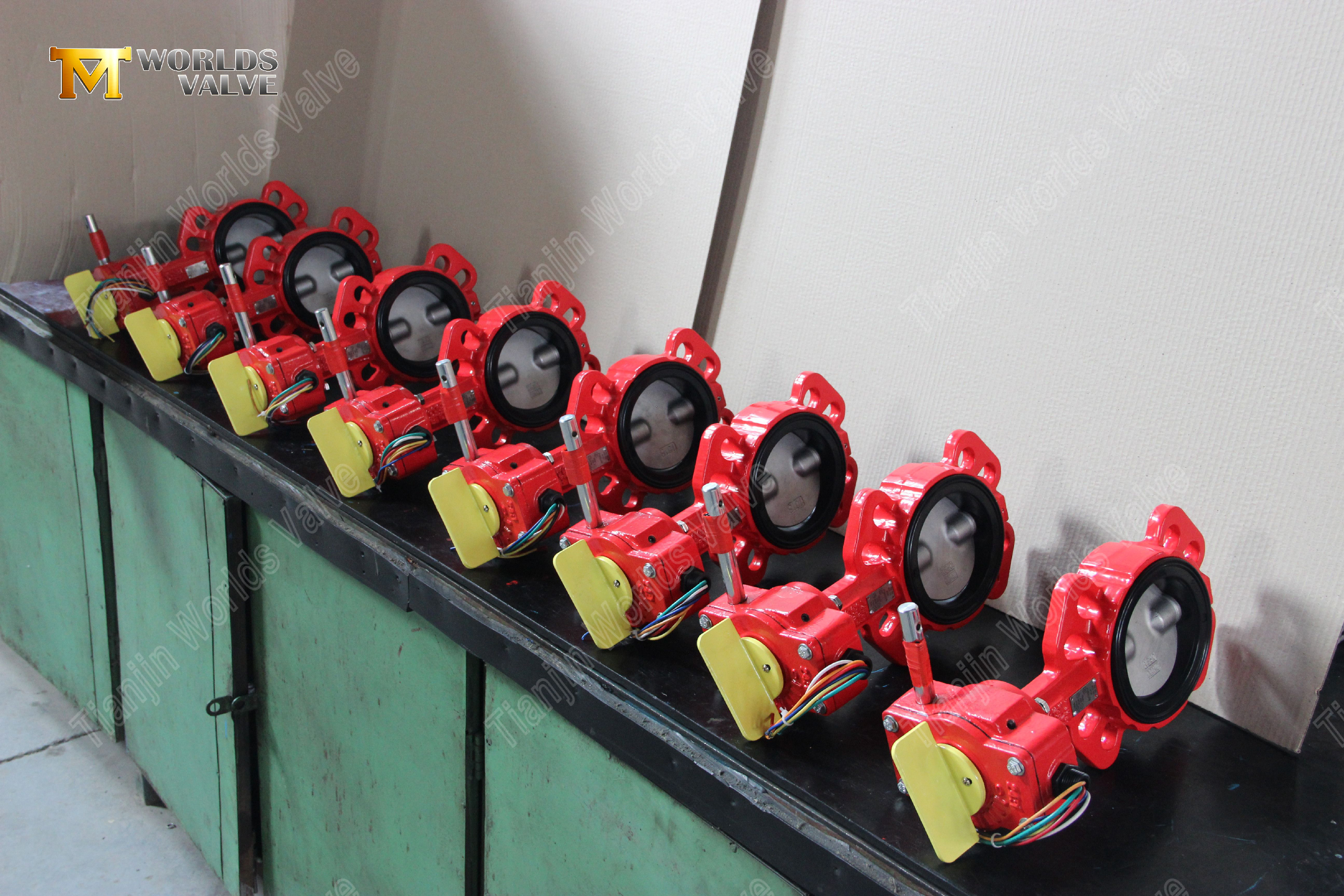

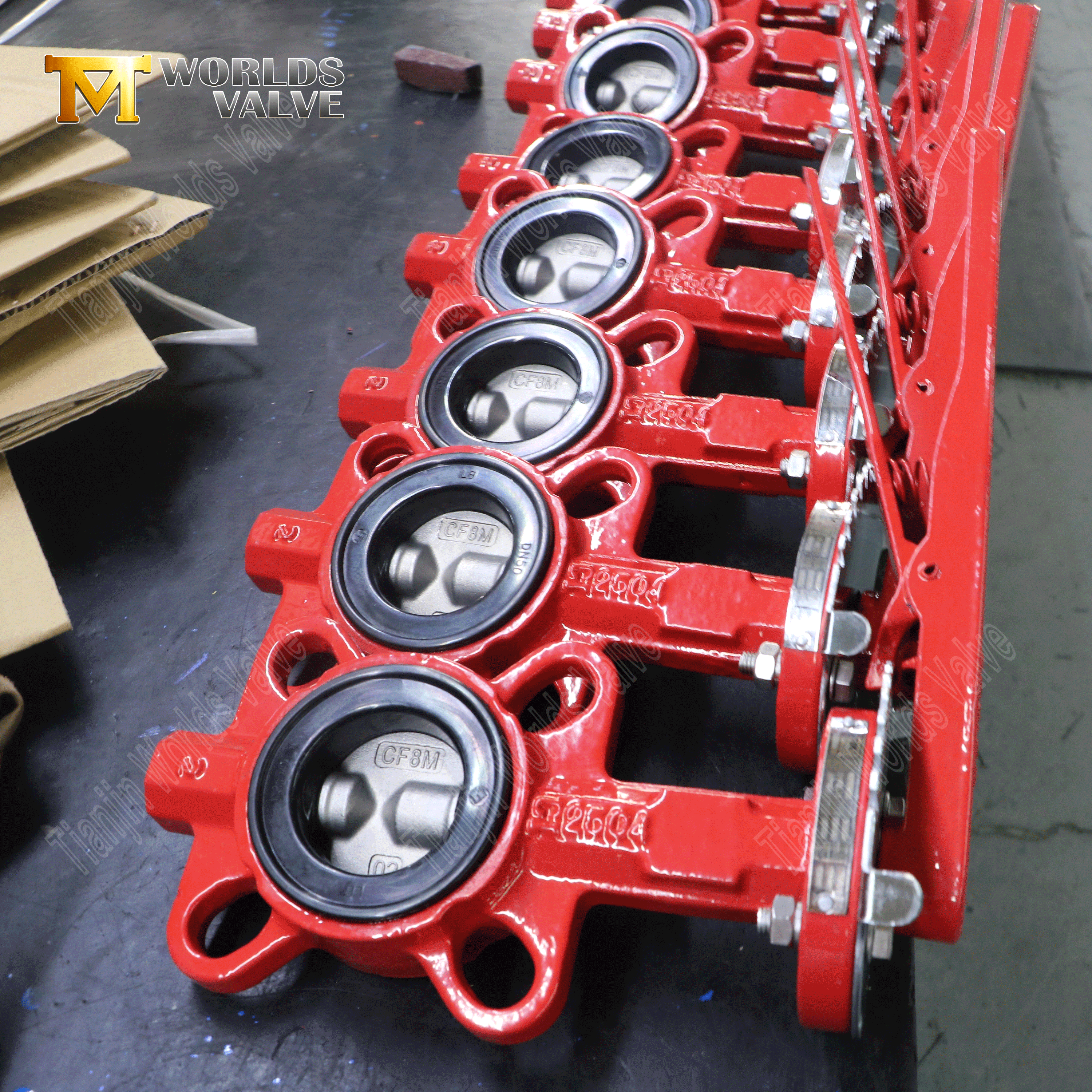

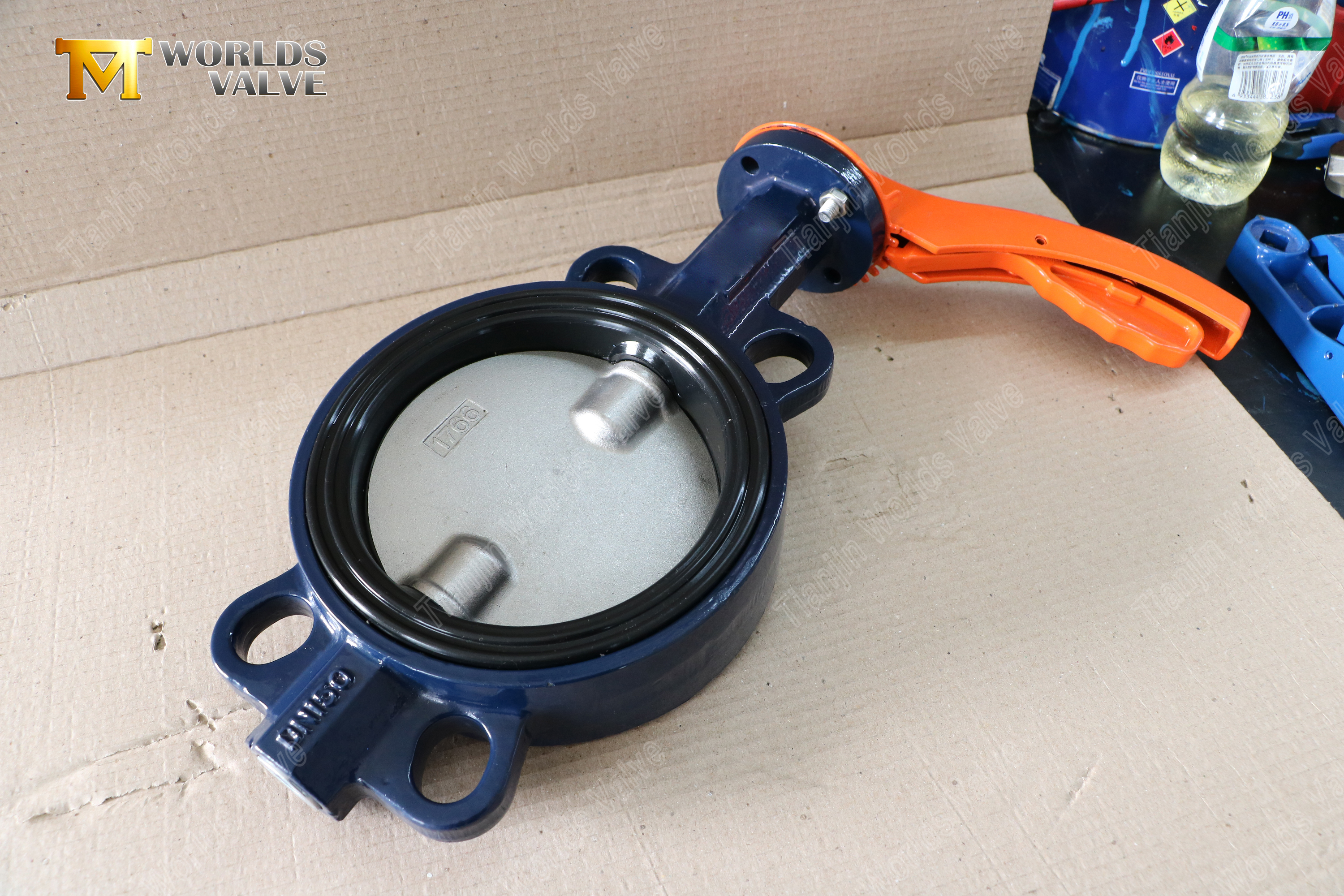

Professionele PN16 Wafer-vlinderklep met split-stem-ontwerp

Tianjin Worlds Valve Co., Ltd. – Uw betrouwbare bron voor duurzame, kosteneffectieve stroomregeling

CBF03-TA03-Bedienings- en onderhoudshandleiding DOWNLOAD

Belangrijkste kenmerken en voordelen:

1. Verbeterde structurele integriteit met split-stem-ontwerp

In tegenstelling tot conventionele kleppen met enkele steel, levert onze innovatieve configuratie met dubbele as (bovenste en onderste) superieure prestaties en duurzaamheid.

• Verhoogde sterkte en stijfheid: Het systeem met gespleten steel biedt uitzonderlijke torsiesterkte en is effectief bestand tegen buigen en vervorming onder hoge spanningen in de pijpleiding of drukstoten.

• Nauwkeurige schijfuitlijning en soepelere bediening: Dit ontwerp zorgt voor een perfecte, stabiele uitlijning van de schijf gedurende de gehele rotatie van 90 graden, wat resulteert in een consistent soepele werking met lage wrijving en minder belasting van de actuator.

• Verlengde levensduur: Door mechanische spanning en slijtage op de spindel en lagerpunten te minimaliseren, verlengt het ontwerp de operationele levensduur van de klep aanzienlijk en vermindert de onderhoudsbehoefte op de lange termijn.

2. Geoptimaliseerde materiaalkeuze voor maximale duurzaamheid

We combineren hoogwaardige materialen voor kritische bevochtigde componenten om betrouwbaarheid in veeleisende omgevingen te garanderen.

• Corrosiebestendige schijf (CF8M/AISI 316): De klepschotel is vervaardigd uit CF8M roestvrij staal, dat superieure weerstand biedt tegen putcorrosie en corrosie door chloriden, zuren en een breed scala aan chemicaliën in vergelijking met standaard 304-kwaliteiten, waardoor het ideaal is voor zware of maritieme toepassingen.

• Hoogwaardige elastische zitting (EPDM): De zitting van ethyleenpropyleendieenmonomeer (EPDM) biedt uitstekende afdichtingselasticiteit op lange termijn, sterke weerstand tegen water, stoom en weersinvloeden, en betrouwbare prestaties over een breed temperatuurbereik van -20°C tot 120°C.

• Synergetische levensduur: De combinatie van een harde, corrosiebestendige schijf en een veerkrachtige, afdichtende elastische zitting creëert een robuuste interface die gedurende talloze cycli een lekdichte afdichting handhaaft met minimale degradatie.

3. Betrouwbare hogedrukafdichtingsprestaties (PN16-geclassificeerd)

Ontworpen voor een veilige afsluiting in systemen die een hogere druk vereisen.

• Verzekering van luchtbeldichte afdichting: De nauwkeurig bewerkte CF8M-schijf werkt perfect samen met de elastische EPDM-zitting om een betrouwbare, luchtbeldichte afdichting te creëren, waardoor interne lekkage effectief wordt voorkomen en de procesintegriteit wordt gewaarborgd.

• Stabiele prestaties onder druk: De klep is zorgvuldig ontworpen en getest om consistent te presteren bij de PN16-drukclassificatie, waardoor een betrouwbare barrière wordt geboden tegen terugstroming en drukverlies in kritieke pijpleidingsegmenten.

• Systeembescherming: Dit betrouwbare afdichtingsvermogen beschermt upstream-apparatuur, voorkomt vermenging van media en draagt bij aan de algehele veiligheid en efficiëntie van het systeem.

4. Kosteneffectieve en ruimtebesparende installatie

Het wafer-achtige ontwerp biedt aanzienlijke praktische en economische voordelen voor systeembouwers.

• Compact, lichtgewicht profiel: De klep elimineert de noodzaak van een volledig flenslichaam, wat resulteert in een veel lichtere en compactere eenheid die de bediening vereenvoudigt en de structurele ondersteuningsvereisten vermindert.

• Vereenvoudigd installatieproces: De installatie is snel en eenvoudig: de klep wordt eenvoudigweg gecentreerd tussen twee pijpleidingflenzen en vastgezet met doorgaande bouten. Dit elimineert de noodzaak voor afzonderlijke flensmoeren of complexe uitlijningsprocedures, waardoor de arbeidstijd en kosten drastisch worden verminderd.

• Lagere totale eigendomskosten: Besparingen worden op meerdere fronten gerealiseerd: lager aanvankelijk gewicht per eenheid, lagere verzendkosten, minimale installatiearbeid en minder benodigde ruimte binnen het leidingsysteem.

Standaard:

Waarom kiezen voor Tianjin Worlds Valve?

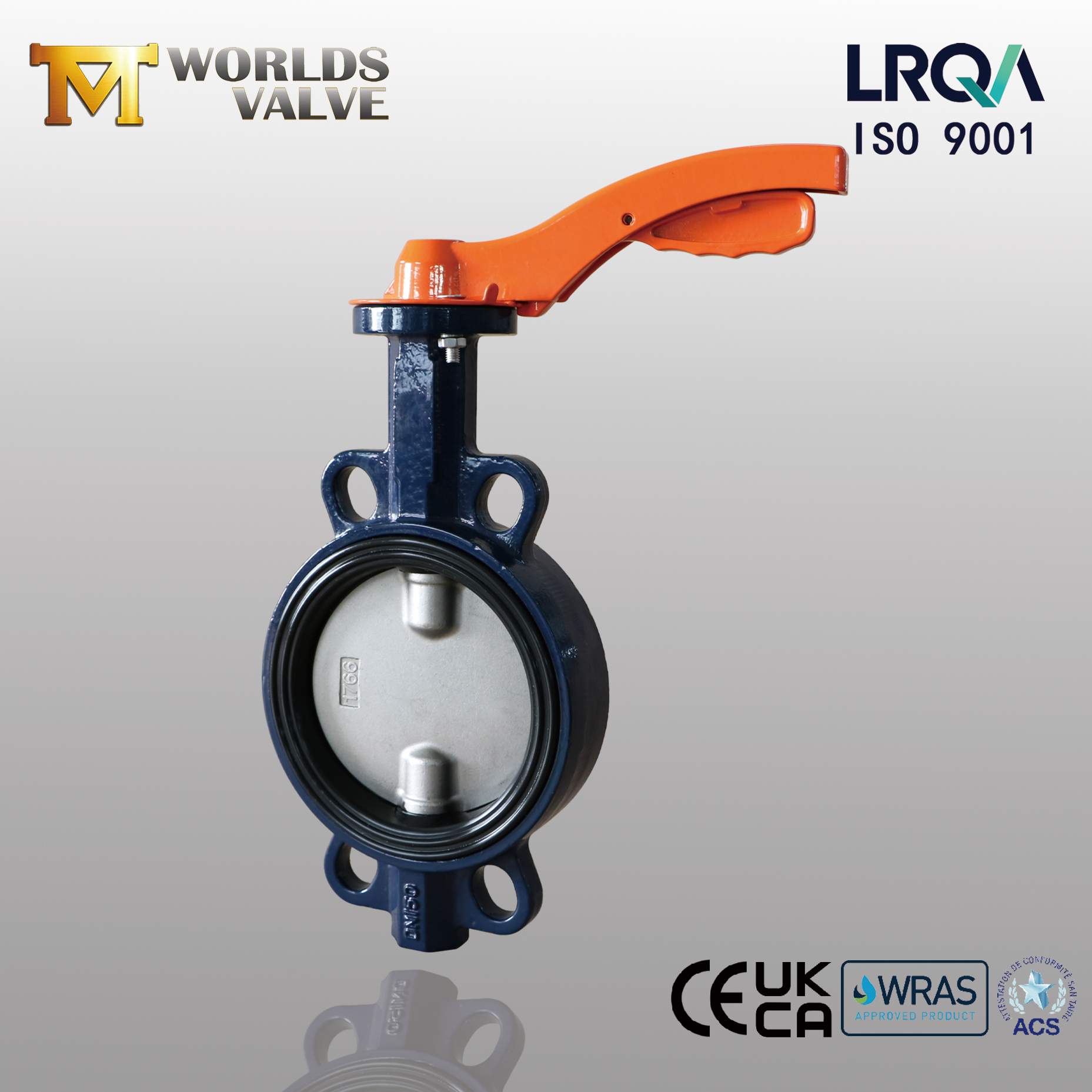

• Gecertificeerde fabrikant met wereldwijde naleving: Wij zijn een ISO 9001-gecertificeerde fabriek en onze producten zijn ontworpen en getest om te voldoen aan strenge internationale normen, waaronder **WRAS, ACS, UKCA en CE**. Dit garandeert de kwaliteit, veiligheid en aanvaardbaarheid van onze afsluiters op markten over de hele wereld.

• OEM/ODM-expertise en flexibel maatwerk: Als specialist in OEM- en ODM-diensten bieden wij meer dan alleen standaard afsluiters. We werken nauw samen met klanten om op maat gemaakte oplossingen te bieden – of het nu gaat om **grootte, drukwaarde, materiaalkwaliteit (bijv. CF8, CF8M, nodulair gietijzer) of speciale coatings** – om aan exacte projectspecificaties te voldoen.

• Bewezen exportervaring en betrouwbare service: Met een bewezen staat van dienst op het gebied van export naar tientallen landen op verschillende continenten, beschikken we over een rijke internationale handelsexpertise. Ons team biedt end-to-end ondersteuning, van technisch advies en documentatie tot tijdige logistiek, waardoor een soepele en betrouwbare supply chain-ervaring voor onze wereldwijde partners wordt gegarandeerd.

Typische toepassingen:

Deze klep is de werkpaardoplossing voor tal van industrieën die een betrouwbare en onderhoudbare isolatie vereisen:

• Gemeentelijke watervoorzienings- en distributienetwerken

• Industriële koelwater- en HVAC-systemen

• Afvalwaterzuiverings- en pompstations

• Brandbeveiligings- en irrigatiesystemen

• Algemene dienst in de chemische, energie- en maritieme industrie

Conclusie:

Op zoek naar een betrouwbare, gecertificeerde leverancier voor uw afsluitersproject? Neem vandaag nog contact op met Tianjin Worlds Valve Co., Ltd. Ons team staat klaar om gedetailleerde productspecificaties, certificeringen, concurrerende prijzen en deskundige OEM/ODM-ondersteuning te bieden, afgestemd op uw behoeften.
