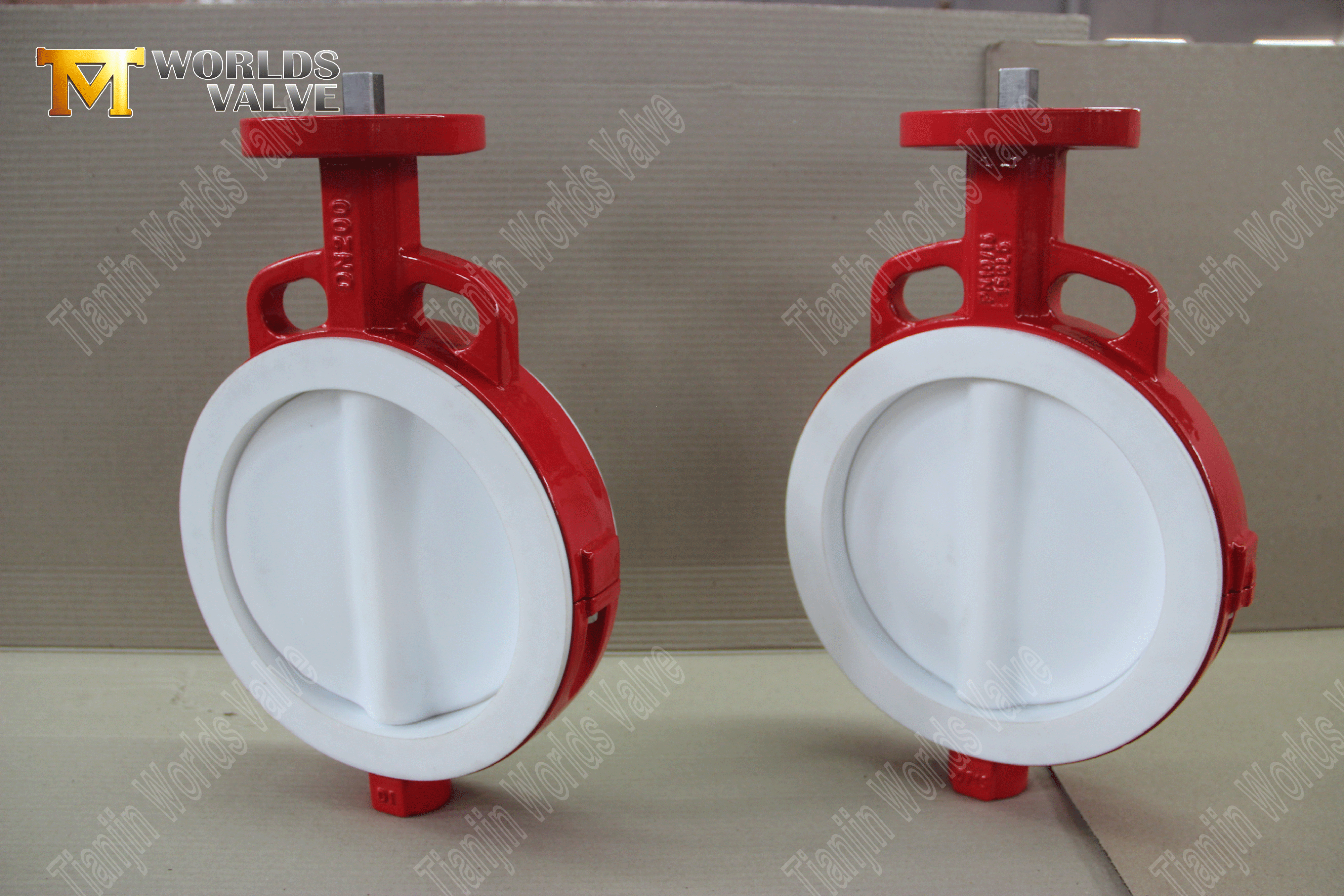

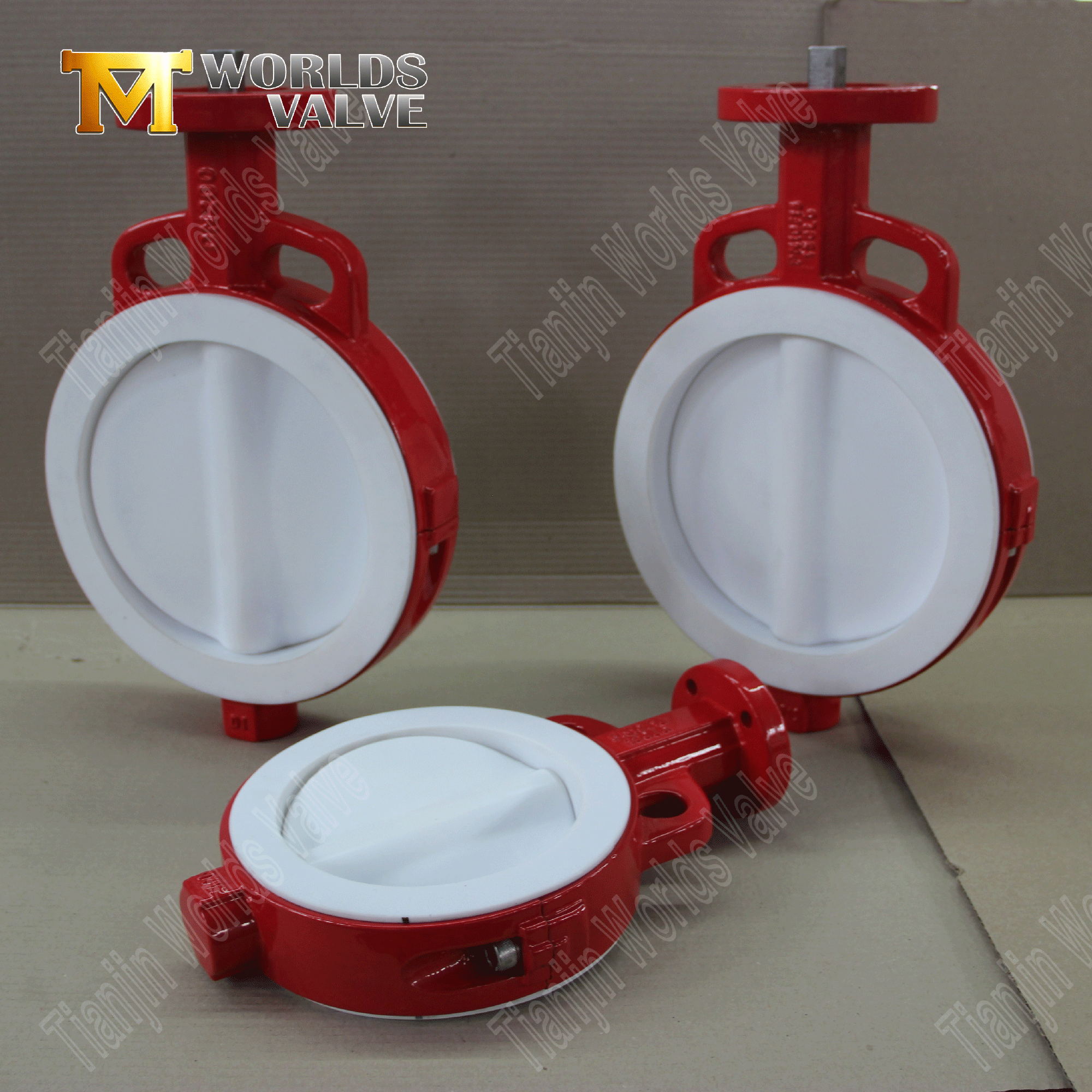

PTFE Wafer-vlinderklep – PTFE ingekapselde schijf, klasse 150, OEM-fabrikant

Productoverzicht

Een PTFE wafer-vlinderklep is ontworpen voor toepassingen waarbij chemische bestendigheid en vloeistofzuiverheid niet onderhandelbaar zijn. Het waferlichaam zit tussen twee pijpflenzen, waardoor de face-to-face-afmeting kort is en het totale gewicht laag: een praktische keuze voor chemische doseerskids, farmaceutische schone voorzieningen en retrofitprojecten waar de ruimte beperkt is.

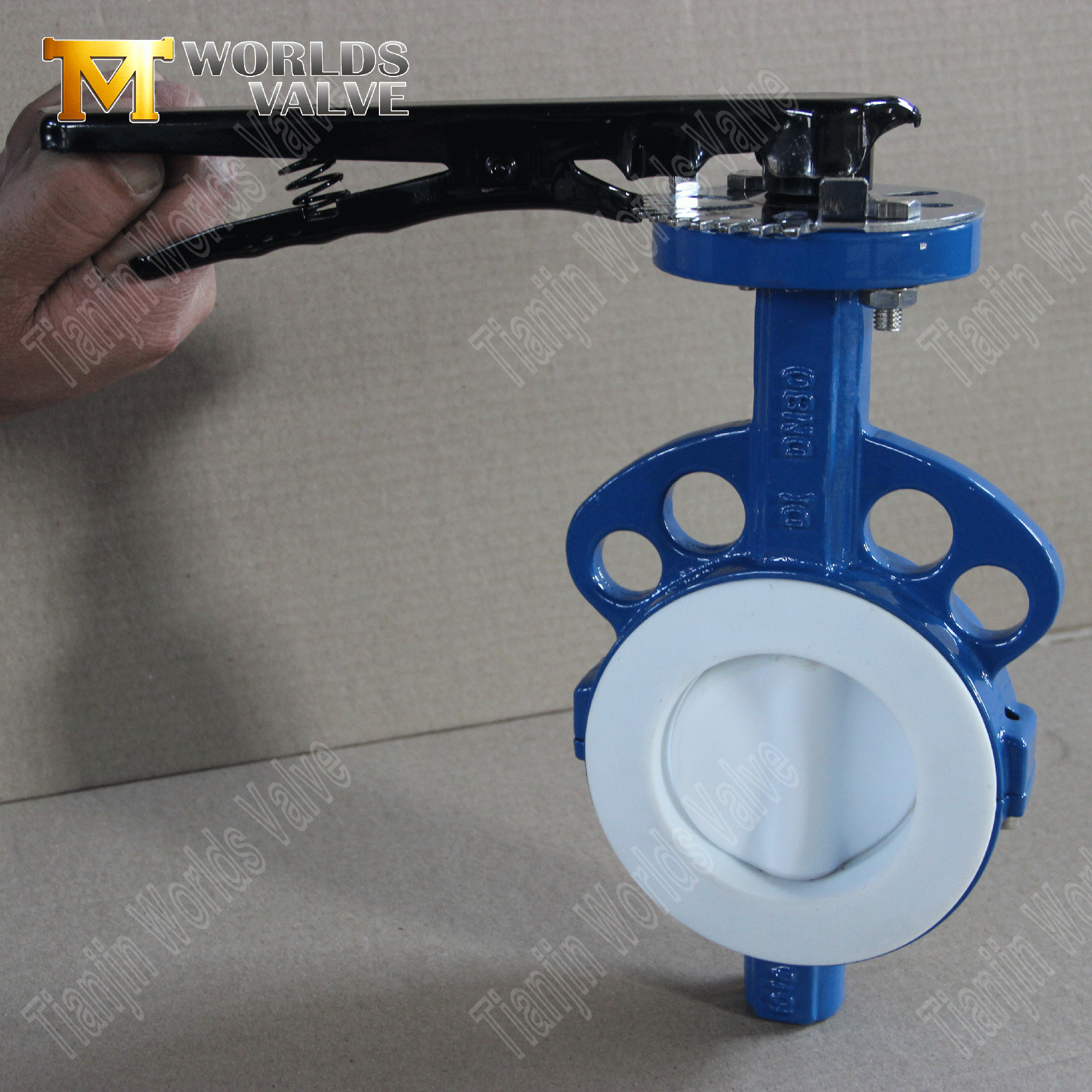

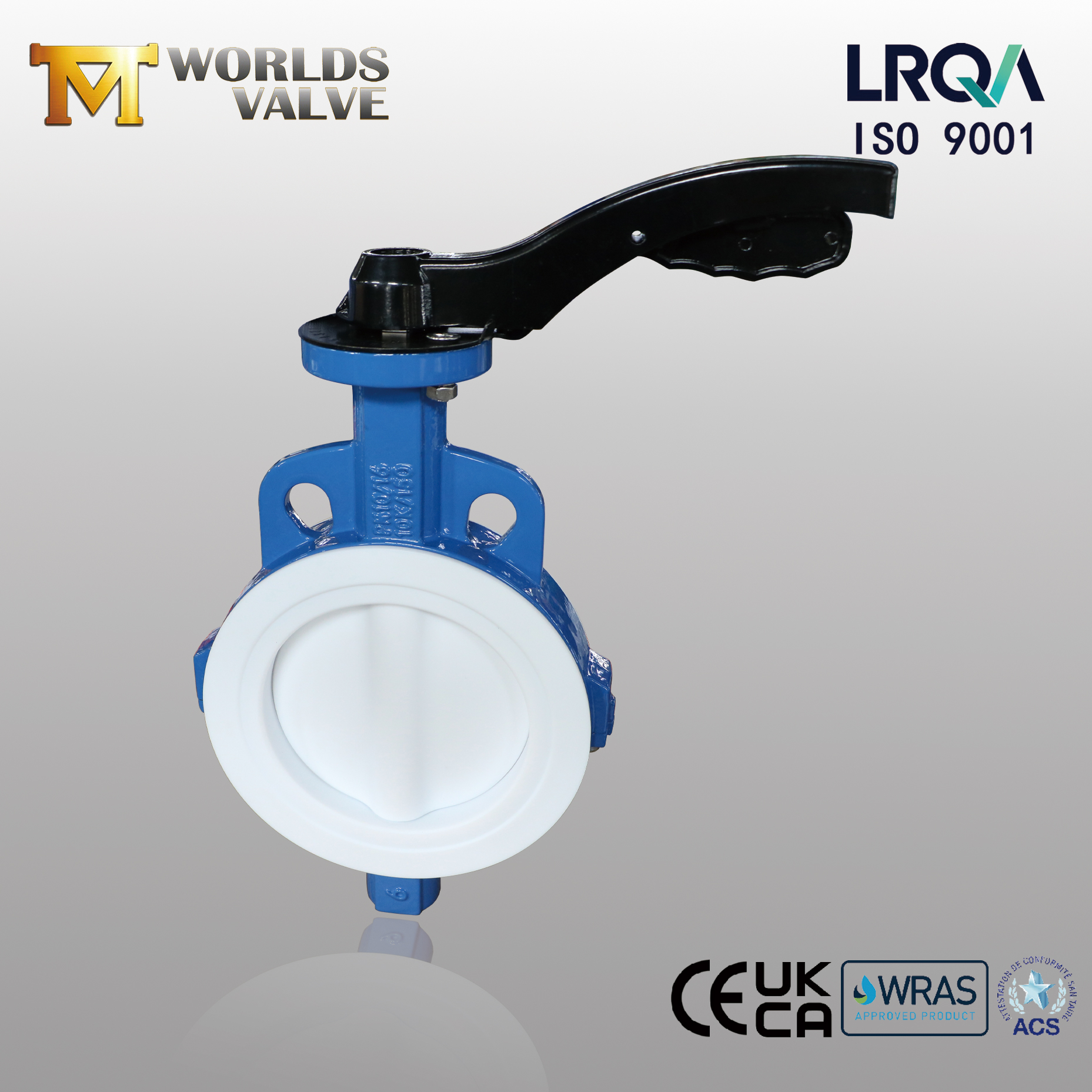

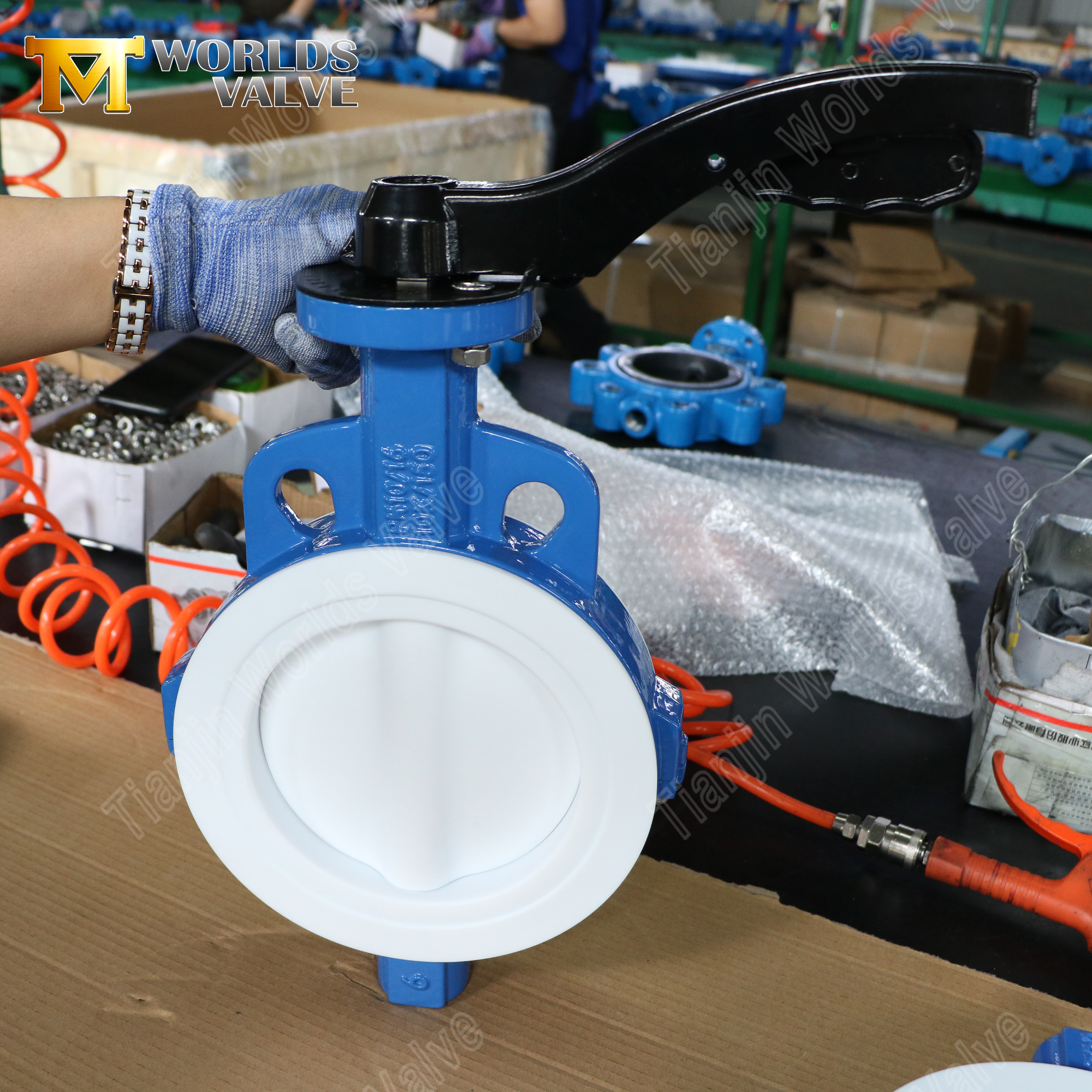

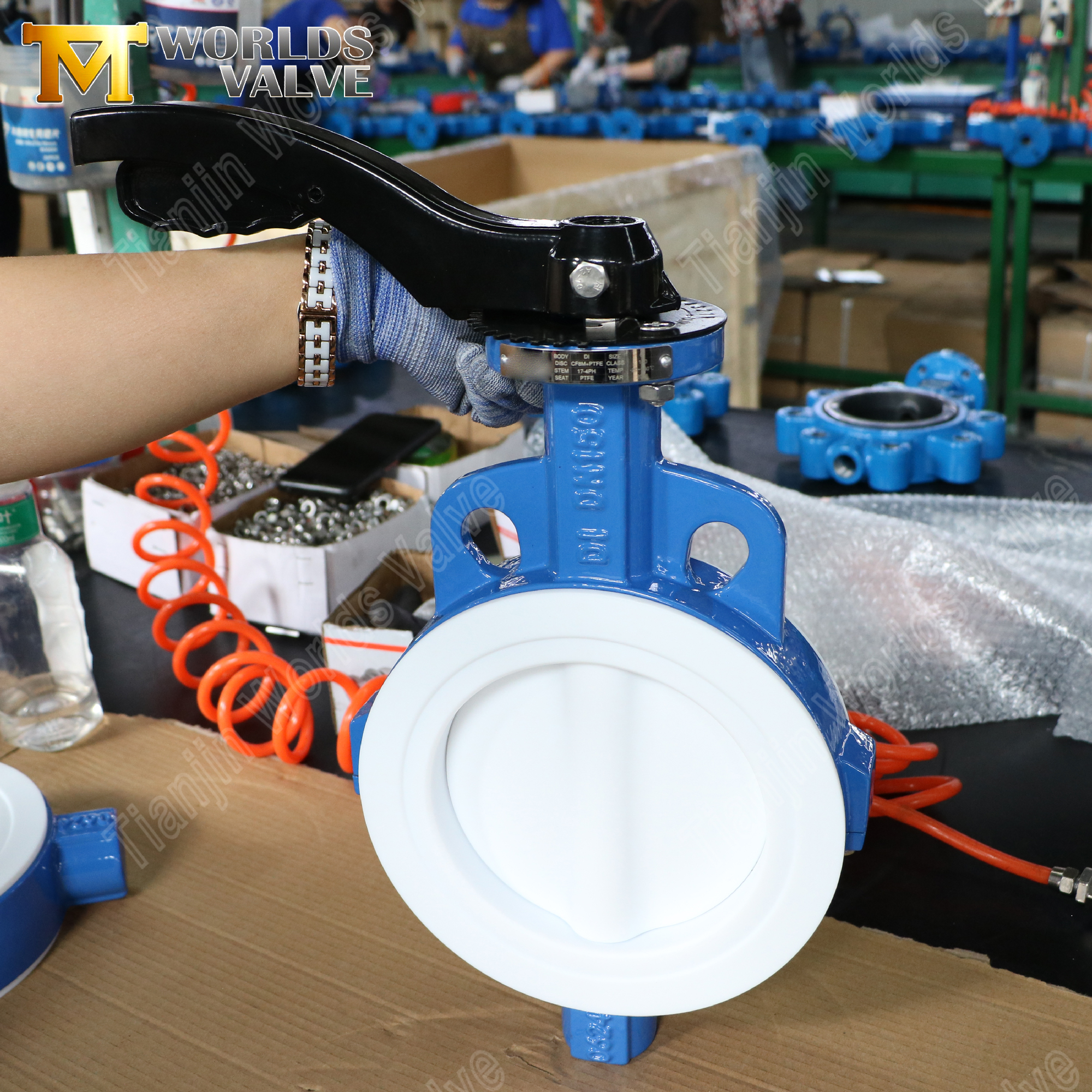

Dit model combineert een nodulair gietijzeren lichaam met een CF8M (AISI 316) roestvrijstalen schijf, volledig ingekapseld in PTFE, een PTFE-zitting en een 17-4PH roestvrijstalen stuurpen, geclassificeerd als klasse 150 en bediend door een handhendel met borgplaat.

De PTFE-inkapseling op de schijf en de PTFE-zitting werken samen om een ​​chemisch inert bevochtigd pad te creëren. Met een pH-bestendigheidsbereik van 0 tot 14 kan PTFE geconcentreerde zuren, bijtende stoffen, oplosmiddelen en oxidatiemiddelen verwerken die elastomere zittingen snel zouden aantasten of ongevoerde metalen componenten zouden aantasten. De 17-4PH-steel – een precipitatiehardend roestvrij staal met een treksterkte tot 1.100 MPa – biedt de mechanische sterkte die nodig is voor een betrouwbare koppeloverdracht gedurende duizenden cycli.

Als directe OEM/ODM-fabrikant met meer dan 15 jaar exportervaring levert Tianjin Worlds Valve Co., Ltd. volledig aanpasbare PTFE wafer-vlinderkleppen – materialen, maten, drukwaarden, flensnormen, coatings en actuatoren – allemaal afgestemd op uw exacte specificaties. Onze producten worden naar meer dan 50 landen geëxporteerd en worden ondersteund door ISO 9001 (gecertificeerd door LRQA), CE, UKCA, WRAS en ACS-certificeringen.

Introduceren:

PTFE vlinderklep | DI-lichaam | PTFE-gecoate CF8M-schijf | Klasse 150 | Handwiel

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

CBF04-TA04 - Gedetailleerde productinformatie

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Wafertype-ontwerp: compact en ruimtebesparend

• Kort van aangezicht tot aangezicht – Het waferlichaam past tussen twee pijpflenzen, waardoor een minimale pijpleidinglengte nodig is – ideaal voor chemische doseerskids en compacte fabrieksindelingen.

• Lichtgewicht – Aanzienlijk lichter dan flens- of nokkenontwerpen, waardoor de hantering wordt vereenvoudigd en de structurele belasting op leidingsteunen wordt verminderd.

• Snelle installatie – Centreer de klep eenvoudig tussen de flenzen en draai de doorgaande bouten vast – geen lassen, geen draadsnijden, geen speciaal gereedschap vereist.

2. Schijf–CF8M roestvrij staal met volledige PTFE-inkapseling

• Zero Metal Contact – De CF8M-kern is volledig ingekapseld in PTFE, zodat geen enkel metalen oppervlak in aanraking komt met de procesvloeistof. Hierdoor worden de risico's op corrosie, putcorrosie en verontreiniging volledig geëlimineerd.

• Chemisch inert oppervlak –PTFE is bestand tegen vrijwel alle industriële chemicaliën over het volledige pH-bereik van 0–14, inclusief geconcentreerd zwavelzuur, zoutzuur, natriumhydroxide en organische oplosmiddelen.

• Structurele integriteit – De CF8M roestvrijstalen kern zorgt voor stijfheid en sterkte, terwijl de PTFE-inkapseling de chemische weerstand en afdichtingsprestaties levert.

• Antikleefoppervlak – Het gladde PTFE-oppervlak voorkomt opbouw en vereenvoudigt het schoonmaken – vooral belangrijk in farmaceutische en voedselveilige toepassingen.

3. Materiaal zitting: PTFE

• Universele chemische bestendigheid –PTFE is bestand tegen een pH-bereik van 0–14, waardoor het compatibel is met vrijwel alle agressieve media, behalve gesmolten alkalimetalen en elementaire fluor.

• Groot temperatuurbereik – PTFE behoudt de dimensionele stabiliteit en afdichtingseigenschappen van -200℃ tot +260℃, en dekt zowel cryogene als procesomstandigheden bij hoge temperaturen.

• Lage wrijving – De lage wrijvingscoëfficiënt van PTFE vermindert het bedrijfskoppel en verlengt de levensduur van de stoel, zelfs na herhaaldelijk fietsen.

• Luchtbeldichte afsluiting – De PTFE-zitting wordt samengedrukt tegen de ingekapselde schijf voor een lekvrije afdichting volgens API 598.

4. Materiaal steel: 17-4PH roestvrij staal

• Hoge sterkte –17-4PH is een precipitatiehardend roestvrij staal met een treksterkte tot 1.100 MPa – aanzienlijk hoger dan 304/316, wat een betrouwbare koppeloverdracht garandeert.

• Uitstekende corrosiebestendigheid – Met 15,5–17% chroom en 3–5% nikkel is 17-4PH bestand tegen corrosie in water, milde chemicaliën en maritieme atmosferen, waardoor het beter presteert dan standaard martensitische kwaliteiten.

• Slijtvast – Het geharde oppervlak is bestand tegen vreten en vreten tijdens herhaaldelijk fietsen, waardoor de levensduur van de stuurpen-lagerinterface wordt verlengd.

• Blow-Out Proof Design – Retentiemechanisme voorkomt onbedoeld uitwerpen van de steel onder drukstoten, ontworpen volgens API 609-normen.

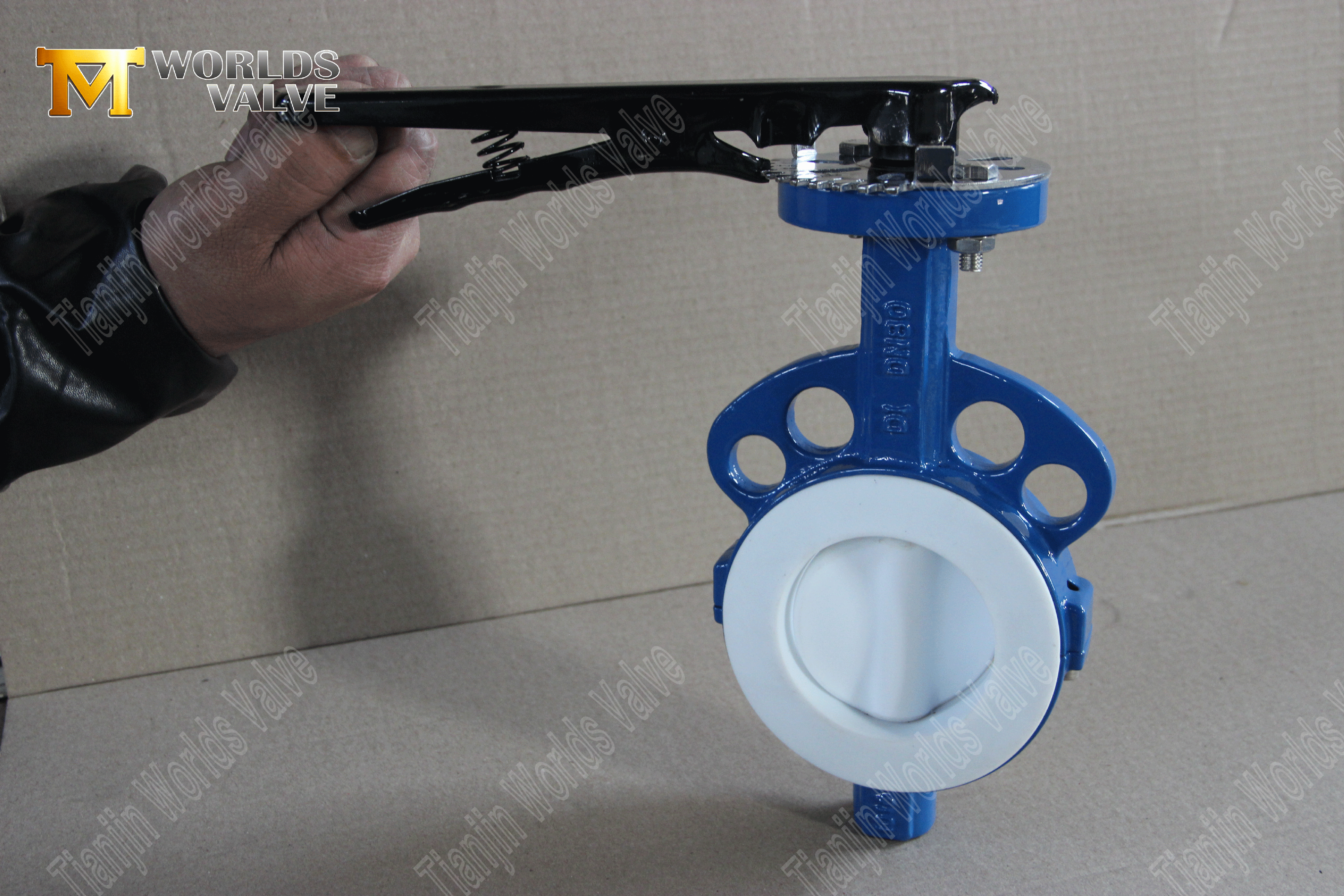

5. Bediening met hendel: eenvoudig en betrouwbaar

• Kwartslagbediening – De hendel draait 90° van volledig open naar volledig gesloten, voor een snelle, nauwkeurige stroomregeling.

• Inclusief borgplaat – De hendel is voorzien van een borgplaat die de klep op zijn plaats houdt en onbedoelde bediening tijdens onderhoud voorkomt.

• ISO 5211 Montage – Gestandaardiseerde bovenflens maakt indien nodig een eenvoudige upgrade naar elektrische of pneumatische bediening mogelijk.

6. Classificatie 150 – standaard drukvermogen

• Brede compatibiliteit – Klasse 150 is de meest voorkomende drukklasse voor industriële leidingsystemen in Noord-Amerika en vele andere regio’s, waardoor een eenvoudige integratie met bestaande flenzen wordt gegarandeerd. De koude werkdruk (CWP) voor vlinderkleppen van klasse 150 is doorgaans 285 psi (20 bar).

• Betrouwbare prestaties – De nodulair gietijzeren behuizing en de 17-4PH-stuurpenhandgreep zorgen voor klasse 150-service met een veiligheidsmarge, zelfs onder drukstoten en thermische cycli.

Typische toepassingen

PTFE wafer-vlinderkleppen met ingekapselde klep en PTFE-zitting worden vertrouwd in een breed scala van industrieën:

• Chemische verwerking – Zuren, alkaliën, oplosmiddelen, oxidatiemiddelen en agressieve media.

• Farmaceutisch–Hoogzuiver water, CIP/SIP-systemen, steriele verwerking.

• Eten en drinken–Zure voedingsmiddelen, schoonmaakmiddelen, sanitaire vloeistoffen.

• Halfgeleider – Ultrazuiver water, chemicaliën van elektronische kwaliteit.

• Waterbehandeling – Chloor, ozon, chemische dosering.

• Pulp en papier – Bleekchemicaliën, bijtende vloeistoffen.

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen. Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een van 's werelds meest gerespecteerde certificeringsinstanties. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

• Specialisten in PTFE-inkapseling. We hebben uitgebreide ervaring met de productie van kleppen met PTFE-ingekapselde schijven en PTFE-zittingen voor chemische, farmaceutische en hoogzuivere toepassingen. Ons inkapselingsproces zorgt voor volledige metaalisolatie en betrouwbaarheid op lange termijn.

• 17-4PH stuurpenvoordeel. De 17-4PH-stuurpen biedt een aanzienlijk hogere sterkte en corrosieweerstand dan standaard 304/316-stuurpennen en levert betrouwbare prestaties onder veeleisende gebruiksomstandigheden.

• Volledige maatwerk. Materialen, afmetingen, drukwaarden, flensnormen (ANSI, DIN, JIS, BS), coatings (elke RAL-kleur), actuatoren – alles volgens uw specificaties.

• 19+ jaar exportervaring. Soepele logistiek en after-salesondersteuning naar meer dan 50 landen in Europa, Amerika, het Midden-Oosten en Zuidoost-Azië.

• 100% Traceerbaarheid. Materiaalcertificaten en druktestrapporten bij elke bestelling – geen uitzonderingen.

• Snelle ommekeer. Toegewijde projectmanager; typische doorlooptijd 15-40 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact op – Pas vandaag nog uw PTFE-klep aan:

Of u nu deze klasse 150-configuratie met PTFE-ingekapselde schijf en PTFE-zitting, een ander formaat, automatische bediening of een compleet kleppenpakket nodig heeft voor een grootschalig project: wij staan ​​klaar om volgens uw specificaties te bouwen.

Stuur ons uw wensen:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (lichaam / schijf / zitting)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Flens standaard en boring (ANSI, DIN, JIS, BS)

• Coatingkleur (elke RAL)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.
