CBF02-TL01
OEM | ODM | WDS
| Hoeveelheid: | |
|---|---|

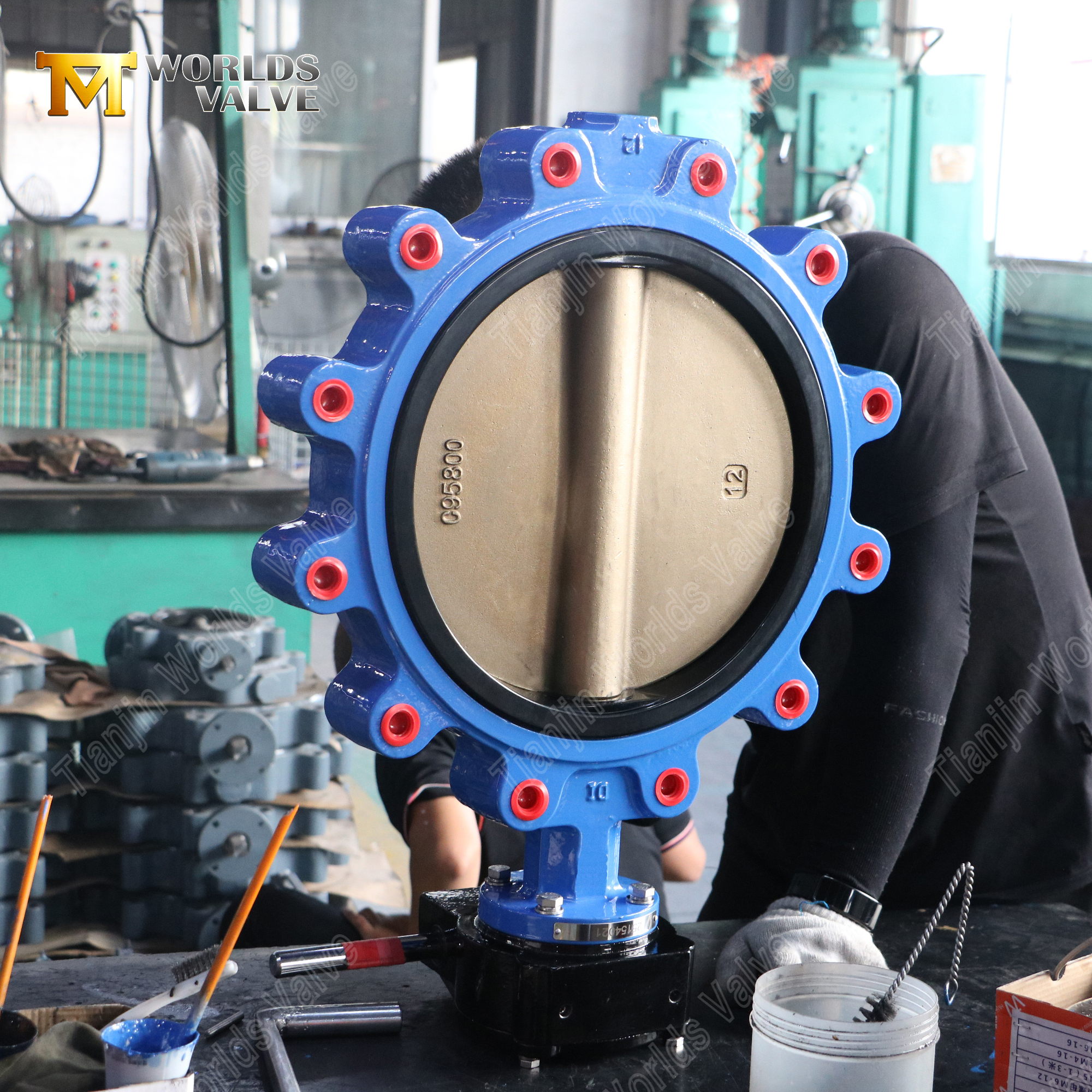

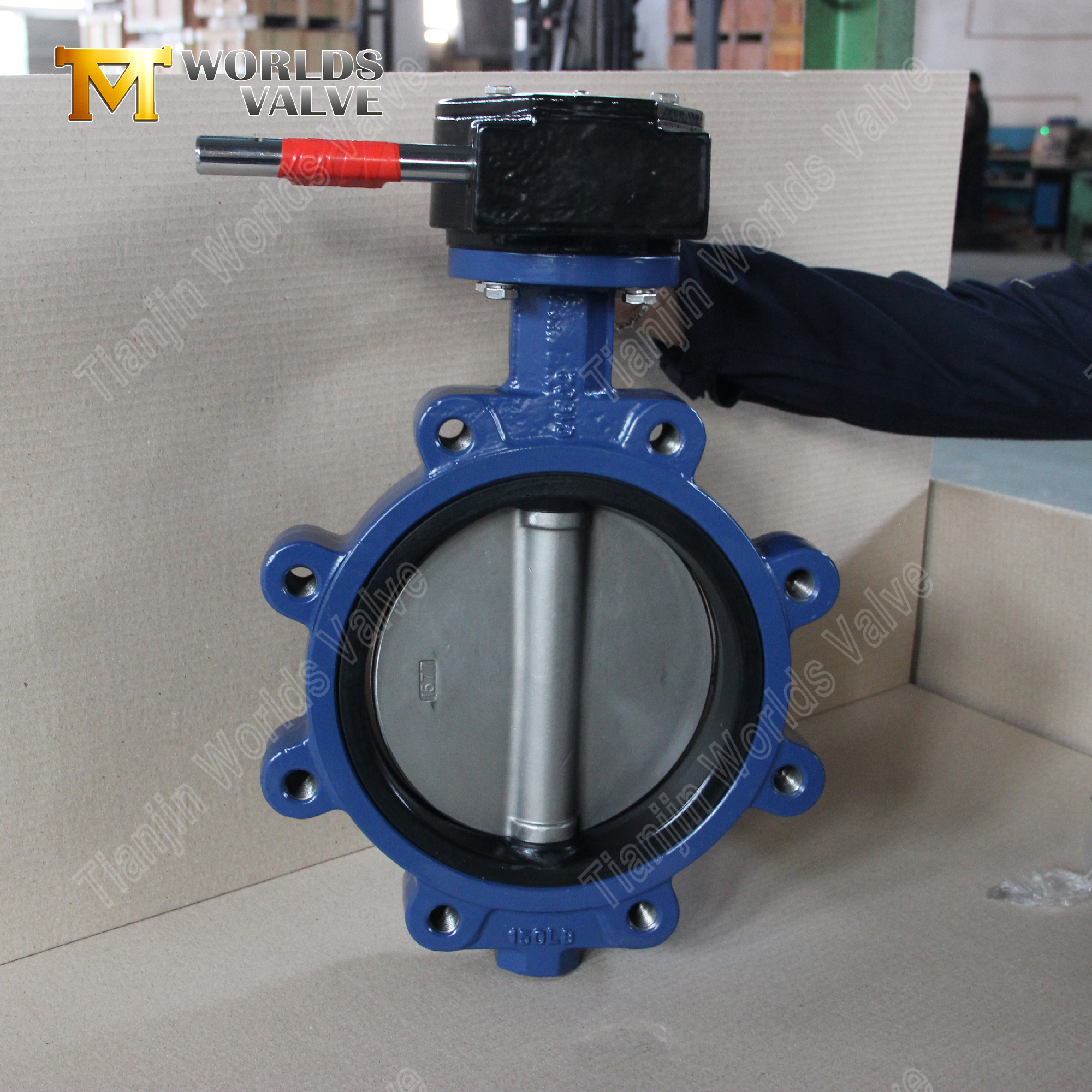

De sleutel tot de prestaties is de combinatie van hoogwaardige materialen: een corrosiebestendige **CF8M (AISI 316 roestvrij staal) schijf** gecombineerd met een veerkrachtige **EPDM-zitting**, die zorgt voor een langdurige, luchtbeldichte afdichting. Het kenmerkende **LUG-stijl behuizing**-ontwerp maakt eenvoudige installatie en verwijdering vanaf één kant van een pijpleiding mogelijk, waardoor het ideaal is voor systeemeindtoepassingen of waar stroomafwaartse flensverwijdering niet mogelijk is. We bieden deze klep aan in een uitgebreid maatbereik van **DN50 tot DN1200**, waarmee we tegemoetkomen aan een breed scala aan projectvereisten.
Tianjin Worlds Valve Co., Ltd. – Uw betrouwbare bron voor duurzame, kosteneffectieve stroomregeling
CBF02-TL01-Bedienings- en onderhoudshandleiding DOWNLOAD
1. Robuust LUG-ontwerp voor flexibele installatie en end-of-line service
Het kleplichaam is vervaardigd met geïntegreerde inzetstukken met schroefdraad (lugs), wat een uitzonderlijke flexibiliteit biedt. Dankzij dit ontwerp kan de klep rechtstreeks op een enkele flens worden vastgeschroefd, waardoor eenvoudig onderhoud mogelijk is zonder het hele pijpleidinggedeelte te demonteren. Het is met name voordelig voor end-of-line-service of dead-end-toepassingen, omdat het een veilige en betrouwbare verbinding biedt.

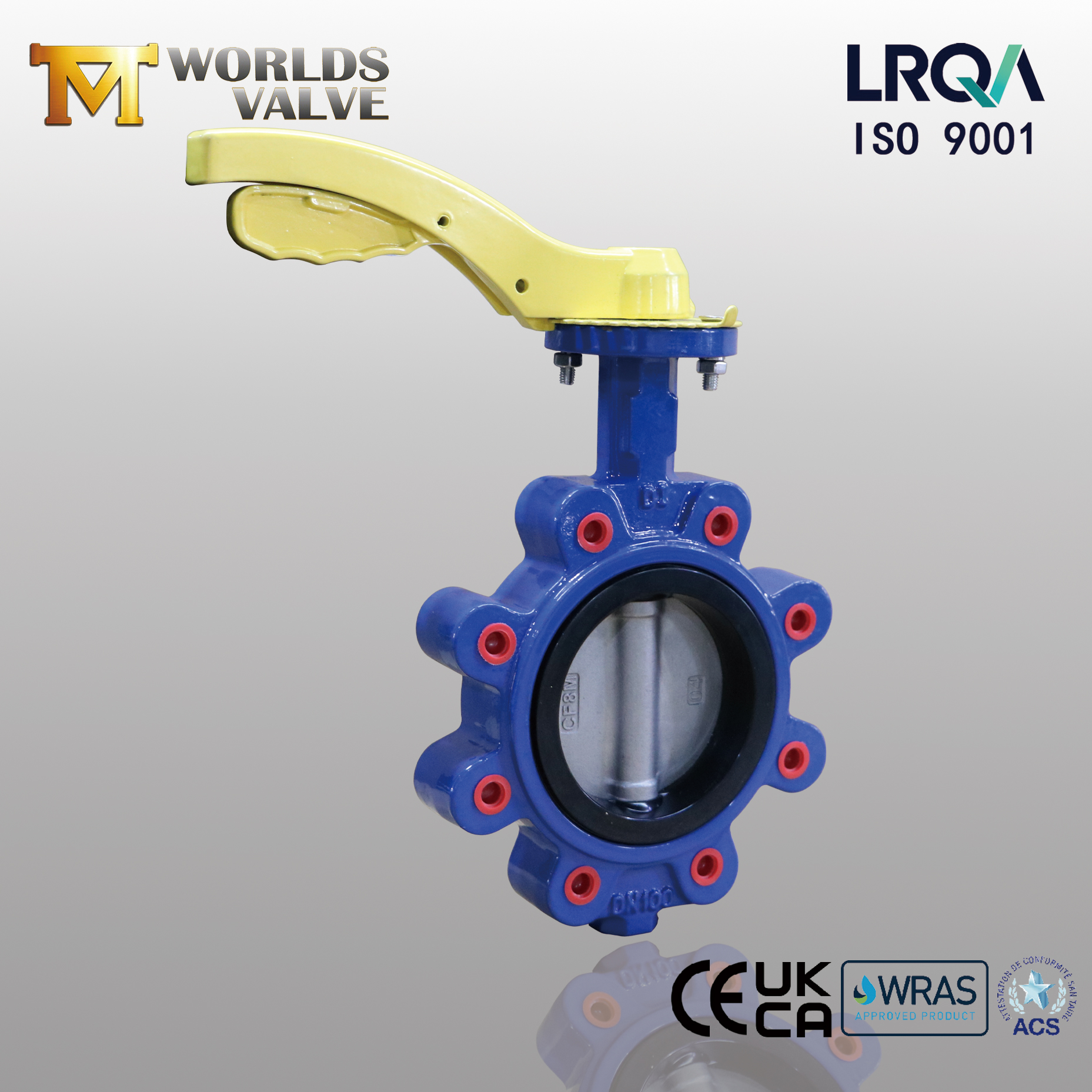

2. Handmatige bediening voor directe en betrouwbare bediening
Deze klep is uitgerust met een stevige handmatige handgreep en biedt directe en intuïtieve controle over de vloeistofstroom. De visuele positie-indicator (parallel of loodrecht op de leiding) biedt in één oogopslag een duidelijke statusbevestiging. Dit eenvoudige, tandwielloze ontwerp zorgt voor een betrouwbare werking zonder de noodzaak van externe stroombronnen, waardoor het perfect is voor standaard aan/uit-taken.
3. Superieure materiaalcombinatie voor duurzaamheid en goede afdichting
De **CF8M (AISI 316) roestvrijstalen schijf** biedt uitstekende weerstand tegen corrosie en putcorrosie, vooral tegen chloriden, waardoor een lange levensduur in water en licht agressieve media wordt gegarandeerd. De **EPDM-elastomeerzitting** biedt uitstekende afdichtingselasticiteit, sterke weerstand tegen water en weersinvloeden, en betrouwbare prestaties over een breed temperatuurbereik. Deze combinatie garandeert een lange levensduur met minimaal onderhoud.
4. Groot maatbereik (DN50-DN1200) en hogedrukcapaciteit (PN16)
Onze productiecapaciteit bestrijkt een breed spectrum van DN50 tot DN1200 met grote diameter en voldoet aan de behoeften van zowel standaard- als grootschalige pijpleidingprojecten. Deze klep is geclassificeerd voor **PN16**-druk en is ontworpen om met vertrouwen hogere systeemdrukken aan te kunnen, waardoor een veilige afsluiting en systeemintegriteit wordt gegarandeerd in veeleisende toepassingen.
Parameter | Specificatie |
Model | Lug-vlinderklep (CBF02-TL01) |
Maten | DN50-DN1200 |
Drukclassificatie | PN6/10/16/150LB/JIS10K/AS "D"/"E" |
Ontwerp | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP Flens | ISO5211 (volgens de behoeften van de klant) |
Van aangezicht tot aangezicht | EN558-1 DIN3202 ISO5752 BS5155 |
Standaard | ASME B16.34 |
Lichaam | Nodulair gietijzer |
Schijf | CF8M (AISI 316 roestvrij staal) |
Seat | EPDM |
Stam | SS431 |
Gecertificeerde kwaliteit en wereldwijde naleving: Wij zijn een **ISO 9001 gecertificeerd** fabrikant. Onze kleppen zijn ontworpen om te voldoen aan internationale normen en kunnen op verzoek worden geleverd om te voldoen aan **WRAS, ACS, UKCA, CE** en andere certificeringen, waardoor acceptatie op markten over de hele wereld wordt gegarandeerd.
Deskundige OEM/ODM-fabrikant: Als gespecialiseerde OEM/ODM-partner bieden wij uitgebreid maatwerk. Naast de standaardspecificaties kunnen we materialen (bijvoorbeeld verschillende stoelelastomeren, gecoate lichamen), drukwaarden en bedieningsmethoden (versnelling, elektrisch, pneumatisch) aanpassen aan uw exacte projectblauwdruk.
Bewezen wereldwijde leverancier: Met uitgebreide ervaring met exporteren naar tientallen landen, begrijpen we de vereisten van internationale projecten. Ons team zorgt voor professionele ondersteuning, duidelijke communicatie en betrouwbare logistiek van aanvraag tot levering.
Waterbehandelings- en distributie-installaties
HVAC-systemen (verwarming, ventilatie, airconditioning)
Brandbeveiligingsprinklersystemen
Industriële proceswater- en koelcircuits
Irrigatie- en watervoorzieningsnetwerken
Neem vandaag nog contact op met Tianjin Worlds Valve Co., Ltd. voor gedetailleerde offertes, CAD-tekeningen of om de aanpassing van deze PN16 LUG-vlinderklep voor uw project te bespreken.
