PFA-voeringconcentrale wafer-jugvlinderklep voor zwavelzuur

PFA Coated Split Body Butterfly-klep is een van de representatieve producten van Tianjin Worlds Valve., High Performance and Long Service Life. Deze vlinderklep-serie heeft veel van de ontwerpfuncties en voordelen, het PTFE-poeder dat we gebruiken is primaire micropoog, gebruik nooit gerecycleerde materialen. PTFE-schijf en stoel, 16 barwaterdruk met nulpenetratie, en 30kv elektrische vonktest is gekwalificeerd.ptfe of PFA gecoate vlinderklep kan worden gebruikt in zwaar corrosief medium, sterk zuur, sterke basiciteit enzovoort.

Model:
CBF04-TA01 / TL01 / TF01 / TA01U

Hoeveelheid:
Beschikbaarheid Status:





Inquiry Voeg toe aan mandje

product beschrijving

CBF04-TA (L) 01_ 页面 _05

Producteigenschap:

Installatie zonder beperking in de stroomrichting.
Verminderd gewicht en algemene afmetingen.
Lagedrukverlies en verminderde energiekosten.
Hoge KV / CV-waarden.
Eenvoudig schoon te maken en desinfecteren voor drinkbare watersystemen enz.
Zelfreiniging (er zal geen residu worden opgesloten).
Goede weerstand tegen corrosie.
Conserveermiddel

CBF04-TA (L) 01_ 页面 _08

Technische parameters:

Grootte	DN50-DN150	DN50-DN1200
Werkdruk	16bar	10bar
Schelp	Zuivel	15bar
Verzegelen	18bar	Wijs
Bedrijfstemperatuur	-20 ℃ ~ + 180 ℃
Werkomgeving	Ballast en bilgesysteem chemische verwerking Ontziltingsinstallaties booreilanden drinkwater Droog poeder voedsel en drank gas planten Havc Mining Industry Paper Industry Sand Handling Seawater Sugar Industry Thermo technisch waterbehandeling afvalwater
Rijmethode	Handhendel wormtand elektrisch pneumatisch

CBF04-TA (L) 01_ 页面 _09

Hoofd materiaal:

Naam	Materiaal
Lichaam	Gietijzeren ijzeren ijzeren koolstofstaal roestvrij staal al-brons
Schijf	PFA-nodulair ijzeren koolstofstaal roestvrij staal al-brons
Schacht	Roestvrij staal Monel K500
Seat	Ptfe

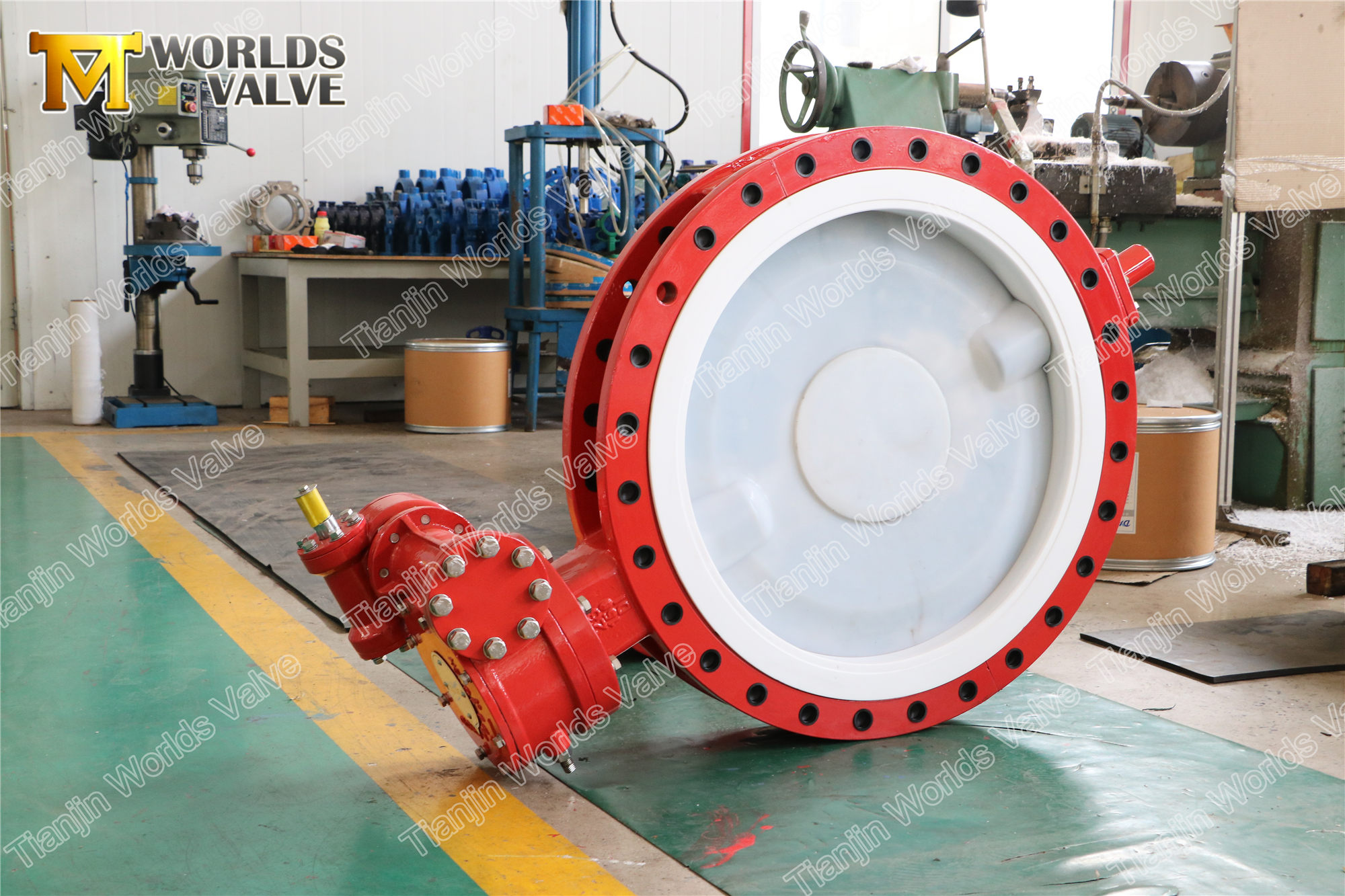

4 A536 A395 Nodulair IJzer PFA U Type Butterfly Valve

Uitvoerende standaard:

Ontwerpstandaard	EN 593, MSS SP67 API 609 BS5155
Inspectie en test	API 598 ISO 5208 EN 12266
Eindstandaard	ANSI B16.1 CL. 125LB & B16.5 CL. 150LB Zoals 2129 Tafel D & E BS 10 Tabel D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB Awwa C207 SABS 1123 Tabel 1000/3 & Tabel 1600/3
Oog in oog	ISO 5752, EN 558, MSS SP67 en API 609 DIN3202
Topflens	ISO 5211

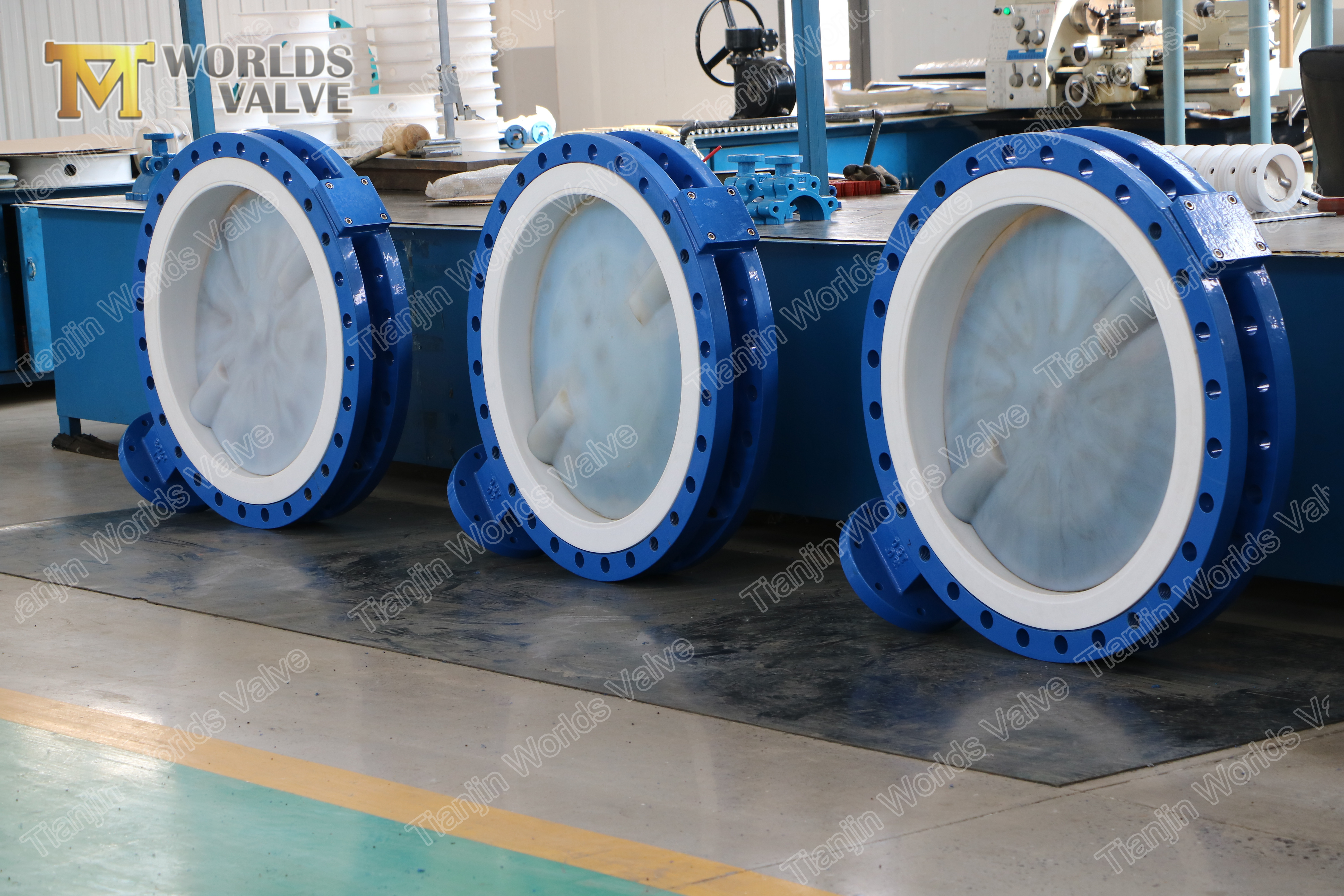

5 Volledige PFA Lined Wafer Type Butterfly-klep

Volledige PFA Lined Wafer Type Butterfly Valve Volledige PFA-voering Lug type concentrische vlinderklep Zwavelzuur Butterfly-klep PFA Sulfuric Acid Butterfly Valve
