CBF02-TA01
OEM | ODM | WDS
| Hoeveelheid: | |
|---|---|

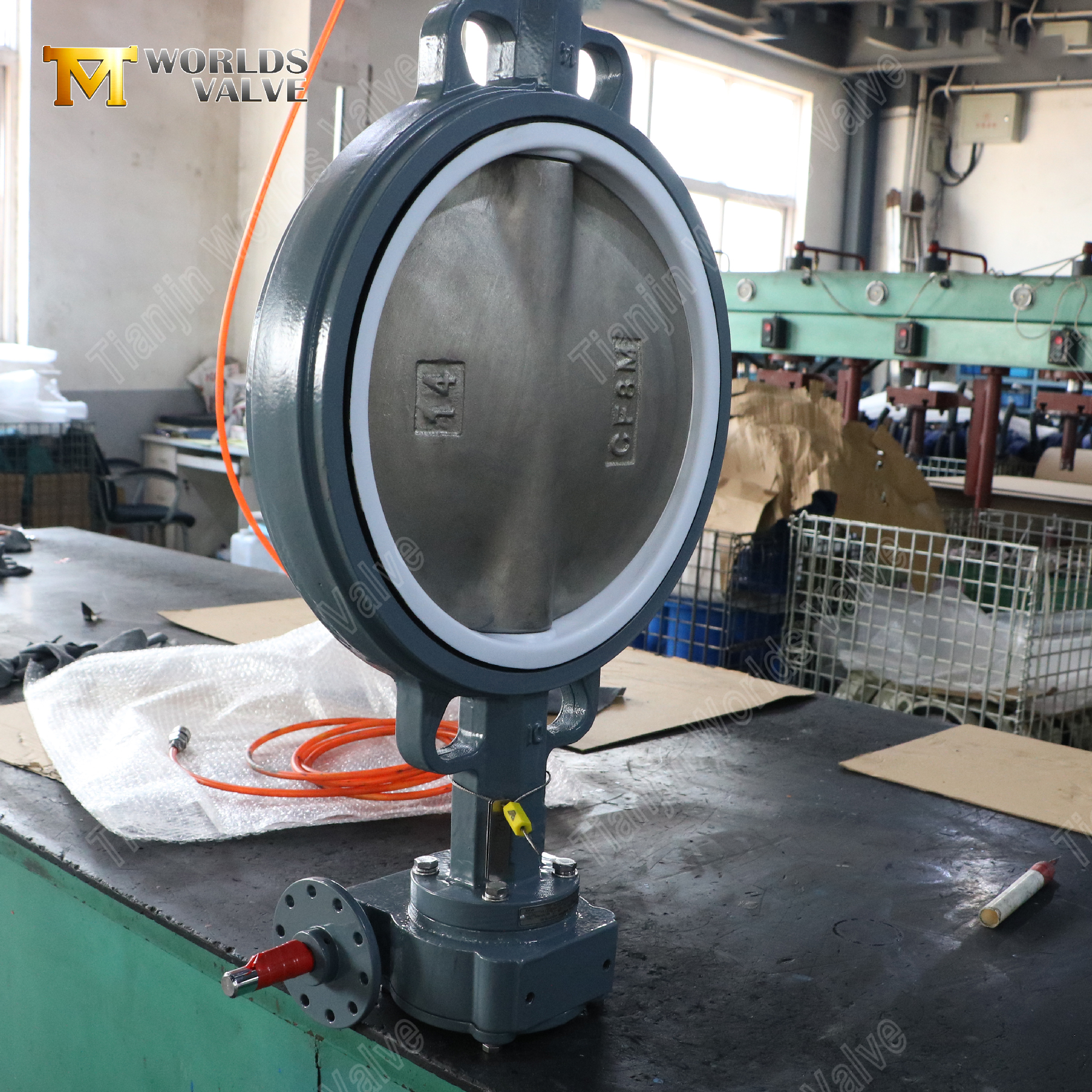

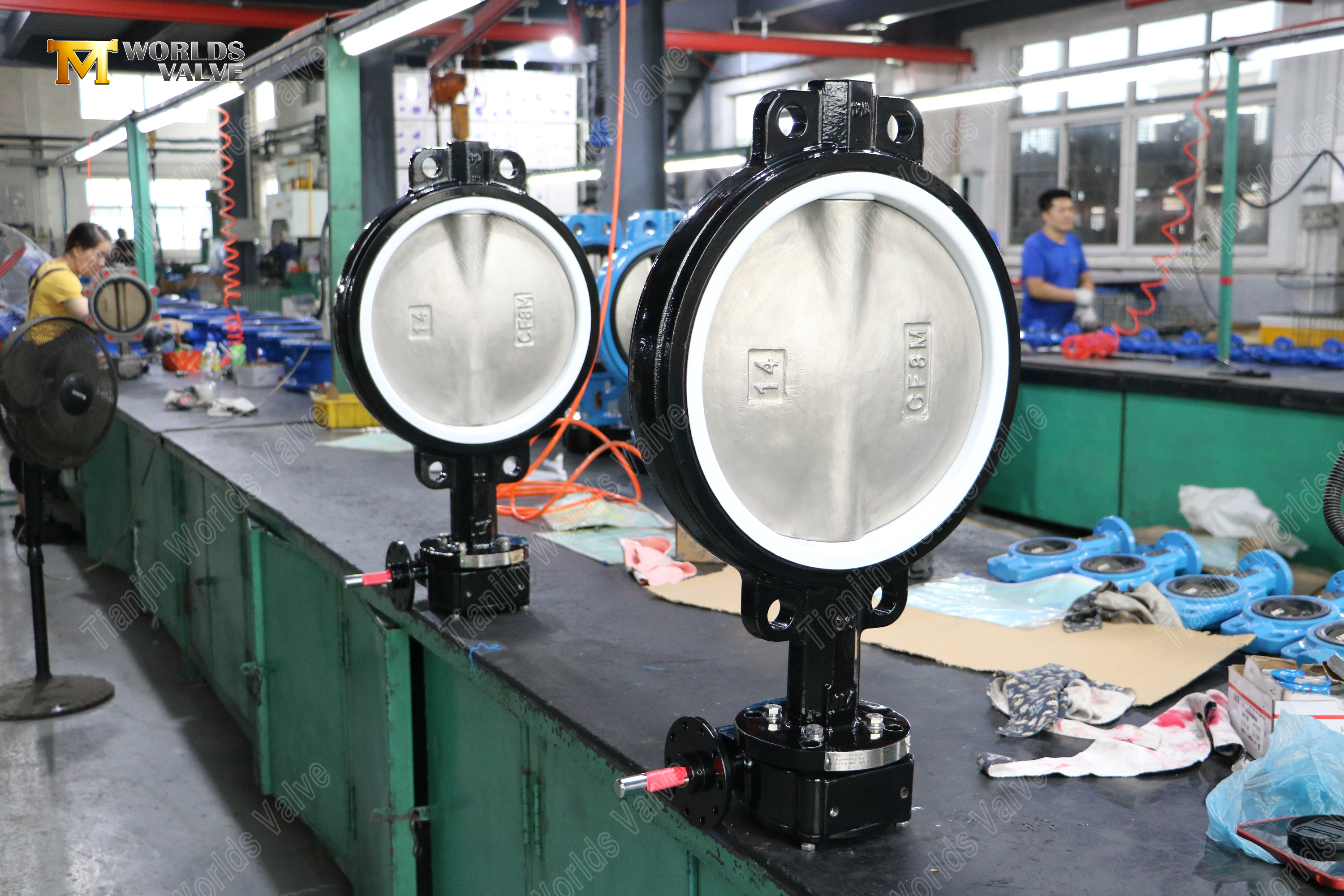

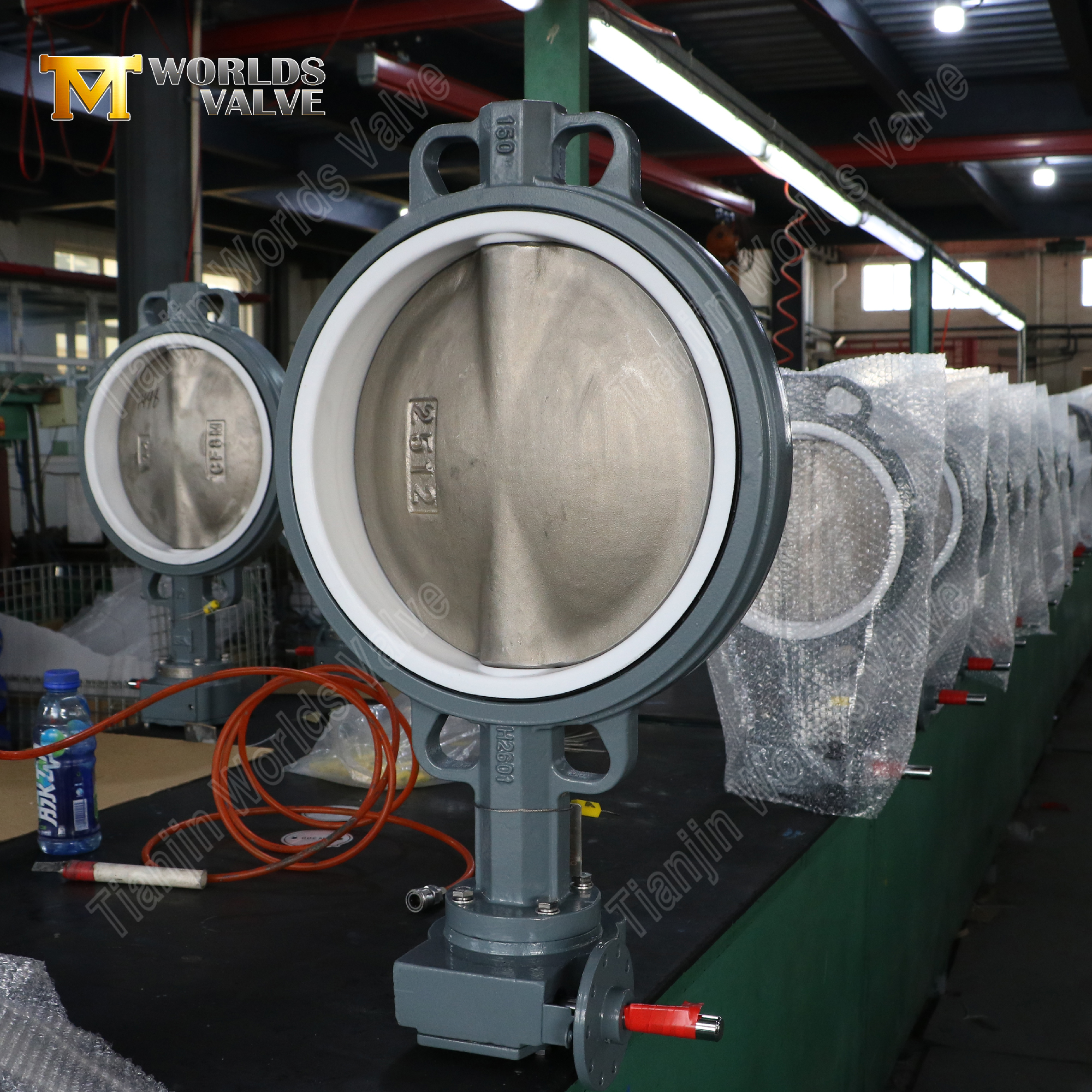

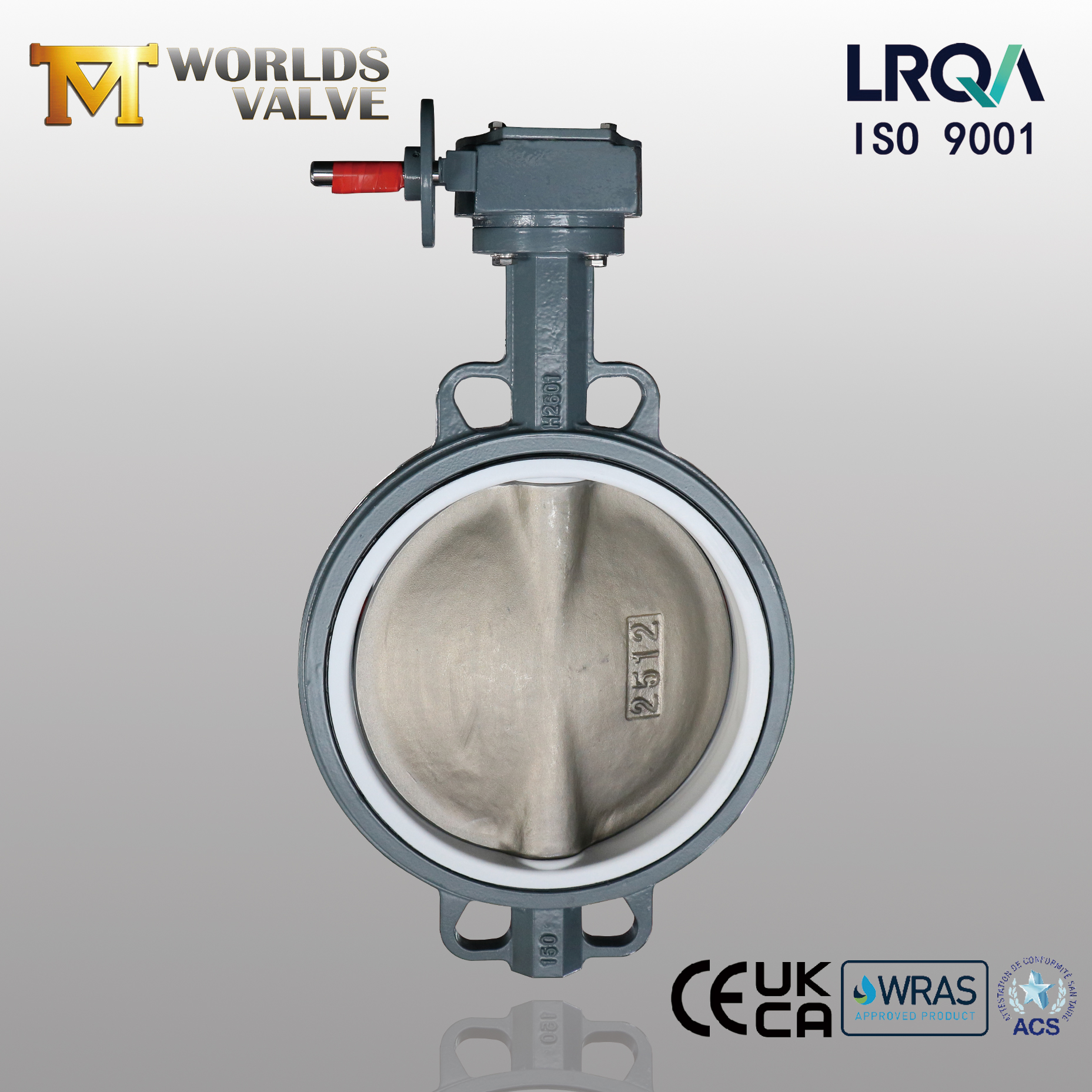

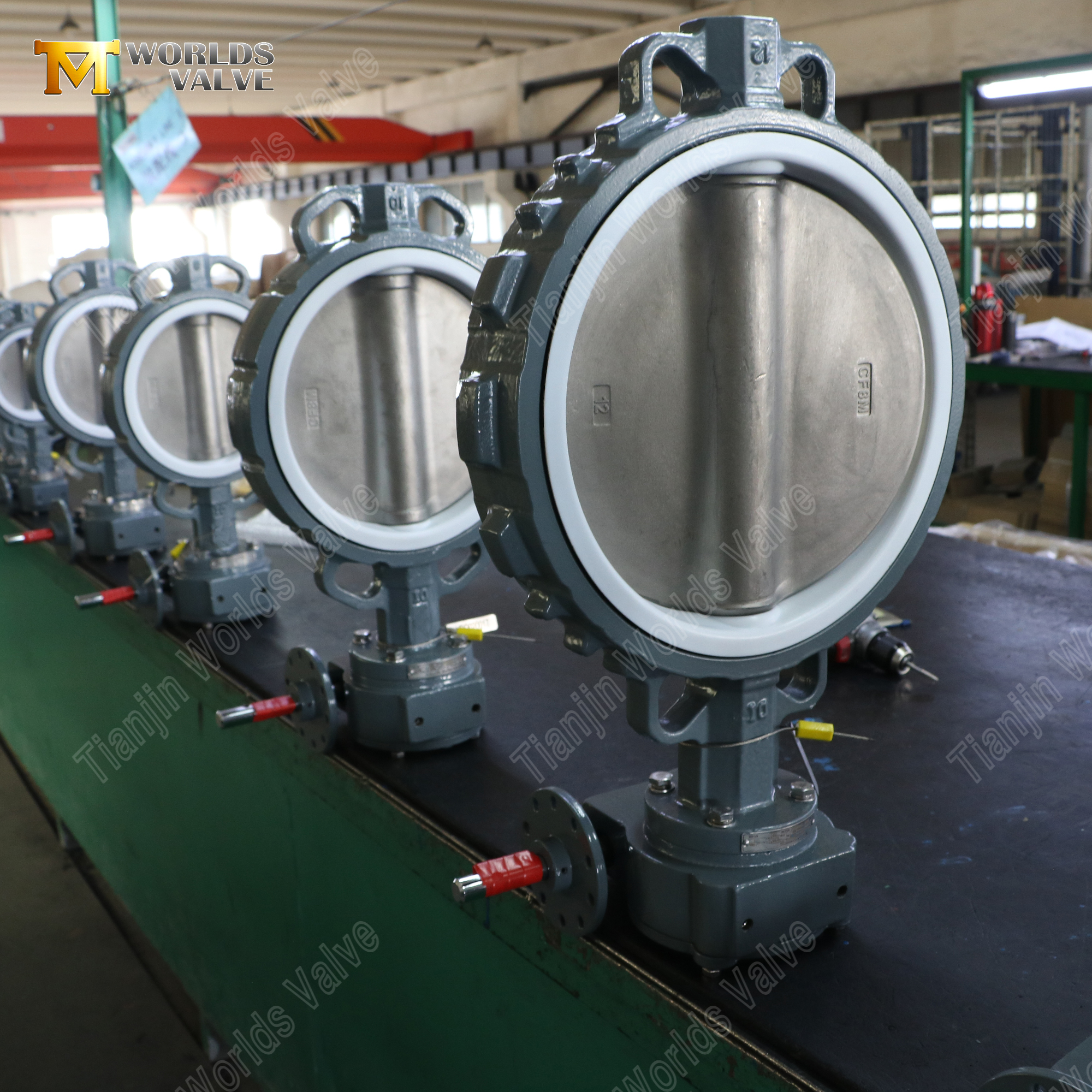

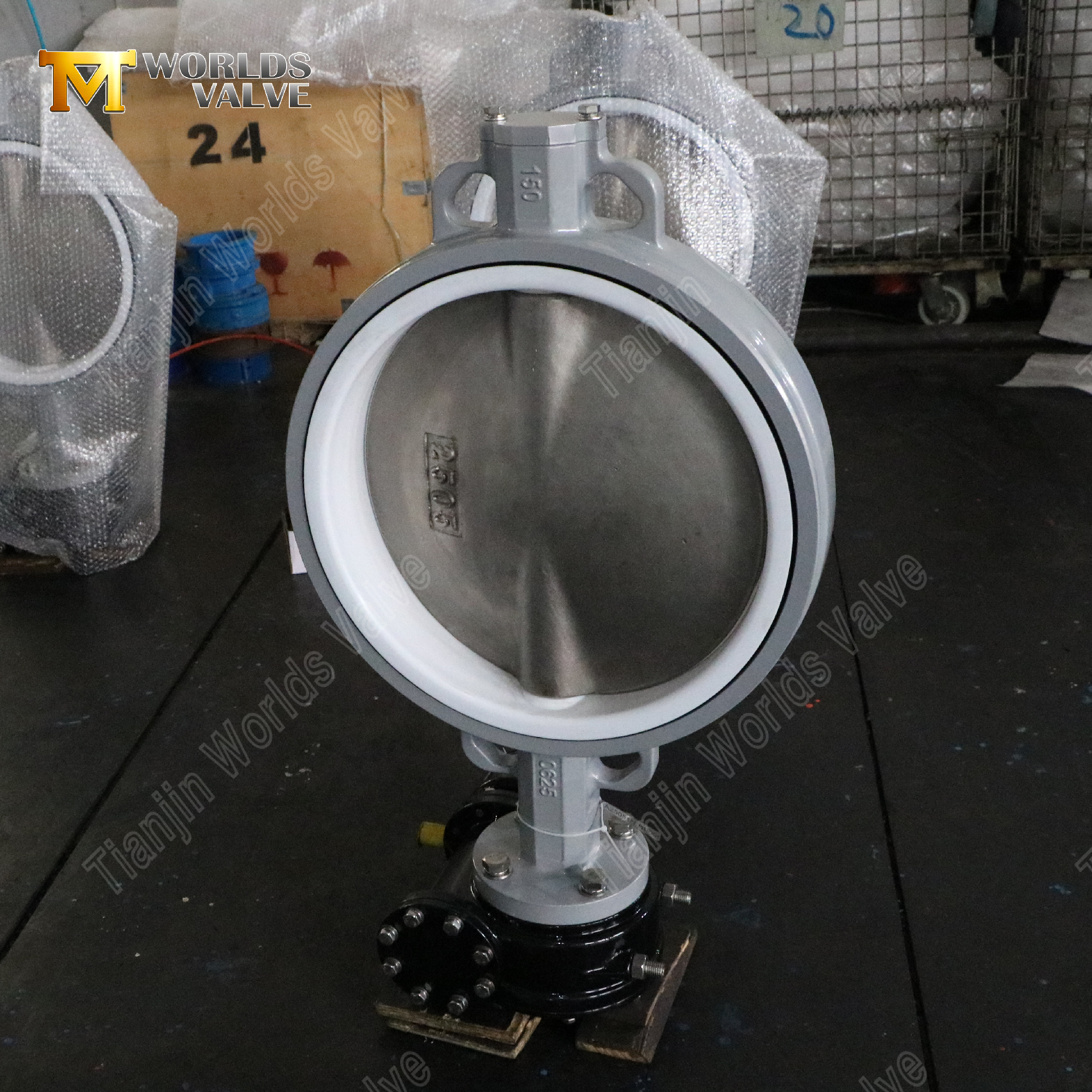

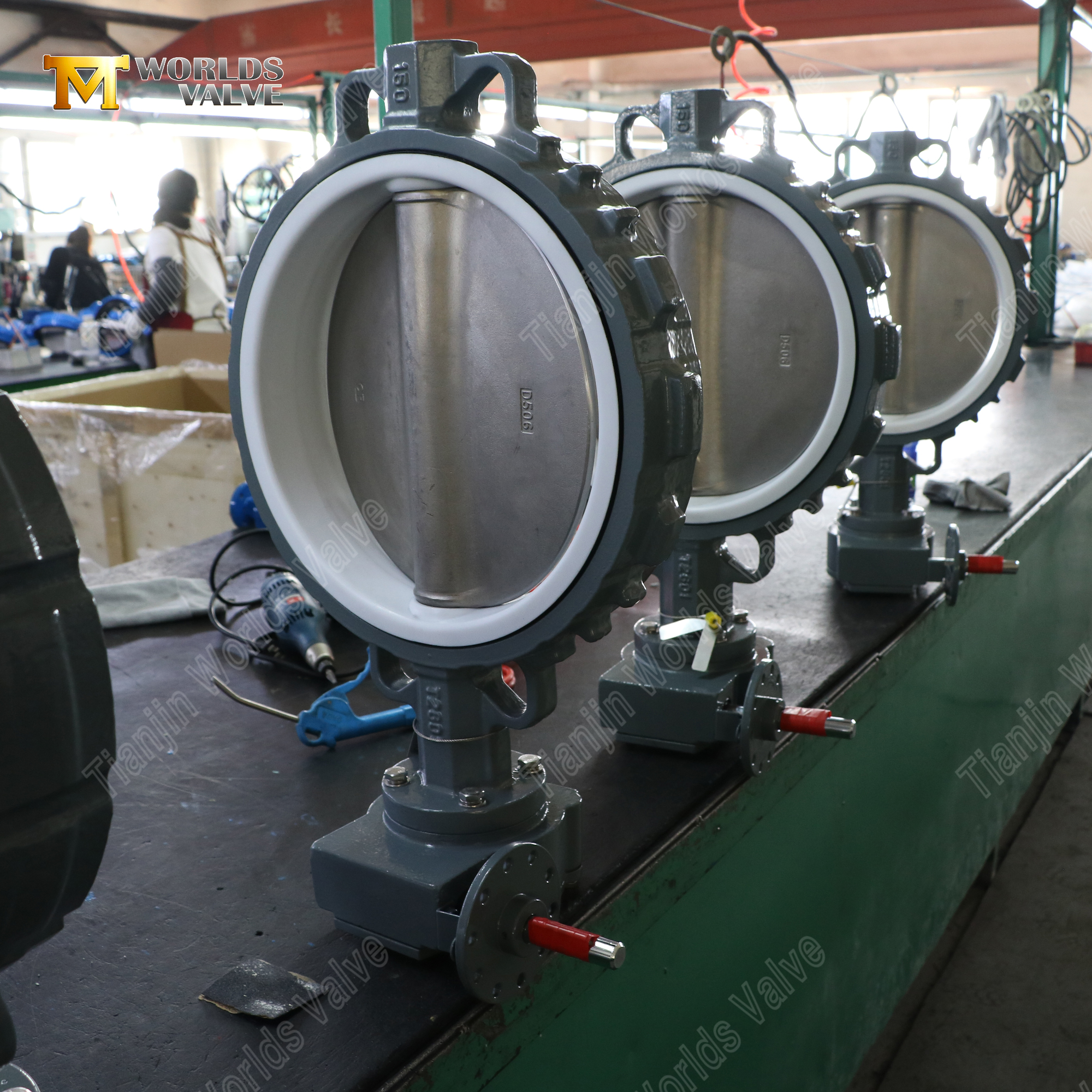

Het kleplichaam is gegoten uit GGG40/500-7 nodulair gietijzer en gecoat met een duurzame epoxyafwerking voor externe corrosiebescherming. De PTFE-zitting (polytetrafluorethyleen) is volledig bestand tegen bijna alle industriële chemicaliën en biedt een zelfsmerend, niet-klevend oppervlak dat het bedieningskoppel vermindert en de adhesie van media voorkomt. De CF8M-schijf (AISI 316) biedt uitstekende weerstand tegen putcorrosie en algemene corrosie, vooral in chloridehoudende omgevingen.
Een wormwielaandrijving biedt een groot mechanisch voordeel, waardoor de handmatige bediening soepel en moeiteloos verloopt, zelfs bij grotere klepgroottes (doorgaans vanaf DN200). De versnellingsbak is zelfremmend en houdt de schijf in elke positie veilig vast zonder te kruipen. Op het tandwielhuis is een duidelijke visuele positie-indicator aangebracht.
Het compacte wafelontwerp maakt directe installatie mogelijk tussen standaard pijpleidingflenzen (EN 1092, ANSI B16.5, enz.) met behulp van doorgaande bouten, waardoor ruimte, gewicht en installatiekosten worden bespaard. De bovenflens kan indien nodig worden bewerkt volgens de ISO 5211-normen voor toekomstige montage van de actuator.
Verkrijgbaar in maten van DN50 tot DN600 (2″ tot 24″), met aanpasbare drukwaarden (PN10, PN16, klasse 150, enz.). Deze klep is een betrouwbare keuze voor chemische verwerking, petrochemische, farmaceutische, waterbehandeling en andere corrosieve servicetoepassingen.
Als vertrouwde, in China gevestigde OEM-fabrikant produceren wij deze klep strikt volgens de specificaties van de klant. Lichaamsmateriaal, schijfmateriaal, drukwaarde, flensboring, epoxykleur en bedieningsopties zijn allemaal aanpasbaar.
Wafer vlinderklep | Nodulair gietijzeren lichaam | PTFE-zitting | CF8M-schijf | Tandwieloperator
Tianjin Worlds Valve Co., Ltd. – Uw betrouwbare bron voor duurzame, kosteneffectieve stroomregeling
CBF02-TA01 - Gedetailleerde productinformatie
1. PTFE-zitting voor superieure chemische bestendigheid en laag koppel
PTFE is inert voor vrijwel alle zuren, logen, oplosmiddelen en oxidatiemiddelen.
Zelfsmerend oppervlak vermindert het bedieningskoppel en voorkomt ophoping van media.
Zorgt voor een luchtbeldichte afsluiting over een breed temperatuurbereik (-35℃ tot +200℃).
2. CF8M roestvrijstalen schijf voor corrosiebestendigheid
CF8M (AISI 316) biedt uitstekende weerstand tegen putcorrosie, spleetcorrosie en algemene corrosie.
Geschikt voor zeewater, pekel, zure en chloriderijke omgevingen.
Biedt een lange levensduur met minimaal onderhoud.
3. Wormwielaandrijving voor moeiteloze en veilige bediening
Hoge overbrengingsverhouding vermindert handmatige inspanning, ideaal voor grotere diameters of hogere drukken.
Het zelfvergrendelende mechanisme houdt de schijf veilig onder elke hoek vast zonder te gaan drijven.
Visuele positie-indicator maakt snelle statusverificatie mogelijk.
4. Nodulair gietijzeren huis met epoxycoating
GGG40 nodulair gietijzer biedt hoge sterkte, slagvastheid en structurele integriteit.
Epoxycoating (standaard 250 µm, elke RAL-kleur beschikbaar) beschermt tegen externe corrosie.
Compact wafelontwerp bespaart ruimte en gewicht.
5. Aanpasbare OEM-flexibiliteit
Maatbereik DN50-DN600, drukwaarden PN10/PN16/Klasse 150.
Carrosserie-, schijf- en stoelmaterialen kunnen op verzoek van de klant worden gewijzigd.
ISO 5211 bovenflens beschikbaar voor actuatormontage.
Flensnormen: EN 1092, ANSI B16.5, AS2129, JIS, enz.
Parameter | Beschikbare opties |
Ventieltype | Wafer-vlinderklep (CBF02-TA01) |
Nominale maat | Beschikbare maten (DN50-DN2000) |
Materiaal schijf | CF8M (AISI 316 roestvrij staal) |
Materiaal zitting | PTFE |
Lichaamsmateriaal | Nodulair gietijzer (met epoxycoating); WCB, CF8, CF8M ook verkrijgbaar |
Kleur epoxycoating | Door de klant te selecteren (elke RAL- of aangepaste kleur) |
Drukklasse | PN10 / PN16 / Klasse 150 (aanpasbaar) |
Bovenste flens | ISO 5211 optioneel voor actuatormontage |
Temperatuurbereik | -35℃~ +200℃ |
Toepasselijke media | Zuren, logen, oplosmiddelen, zeewater, pekel, zeer zuiver water, chemicaliën |
Wij vervaardigen afsluiters strikt volgens de specificaties van de klant, terwijl we ook professionele aanbevelingen geven over materiaalkeuze en installatie.
Onze ervaring met PTFE-zittingkleppen en CF8M-schijven zorgt voor de juiste materiaaltoepassing voor corrosieve en zeer zuivere toepassingen.
Bij elke bestelling wordt volledige documentatie, inclusief materiaalcertificaten en testrapporten, verstrekt.
Onze ISO 9001-gecertificeerde faciliteit ondersteunt de wereldwijde export, waarbij certificeringen zoals CE, UKCA, WRAS en ACS op aanvraag beschikbaar zijn.
Wij nodigen u uit om contact met ons op te nemen voor een scherpe offerte of om een bezoek aan onze fabriek te regelen. Ons team staat klaar om uw projectvereisten te bespreken, technische ondersteuning te bieden en onze productiemogelijkheden uit de eerste hand te demonstreren.
