Nodulair gietijzer Wafer vlinderklep | Hendel bediend

Productoverzicht

Tianjin Worlds Valve Co., Ltd. biedt een eenvoudige, betrouwbare wafer-vlinderklep die is ontworpen voor algemene aan/uit-service in water-, HVAC- en industriële lagedruktoepassingen. Dit klassieke model heeft een gietijzeren behuizing, een harde rugleuning (niet vervangbaar), een hendelhandgreep voor handmatige bediening en een schijf die met pinnen aan de stuurpen is vastgezet.

Het kleplichaam is gegoten uit GGG40/500-7 nodulair gietijzer en gecoat met een duurzame epoxyafwerking voor corrosiebestendigheid. De zitting heeft een harde steunconstructie; het elastomeer (meestal EPDM) wordt volledig ondersteund door een stijve achterkant die in het lichaam is gegoten. Dit ontwerp voorkomt dat de zitting onder druk uitsteekt of vervormt, waardoor een consistente luchtbeldichte afsluiting ontstaat.

De schijf wordt met roestvrijstalen pinnen aan de stuurpen bevestigd. Deze vastgezette verbinding zorgt voor een positieve koppeloverdracht zonder afhankelijk te zijn van wrijving of spieën, waardoor de schijf zelfs bij herhaaldelijk fietsen niet op de stuurpen glijdt.

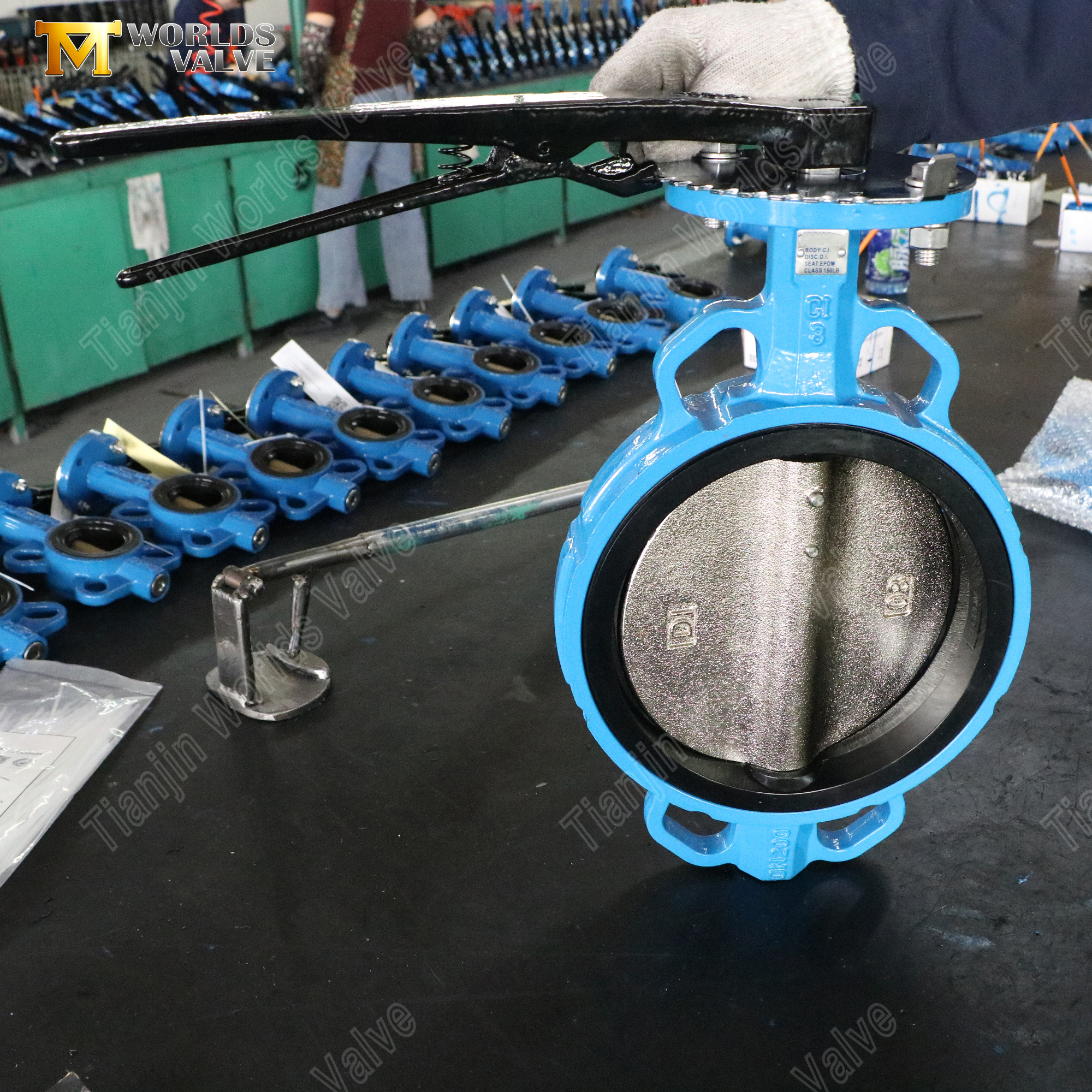

Met een handmatige hendel kan de operator de stroom openen, sluiten of gedeeltelijk smoren. De hendel dient ook als een duidelijke visuele positie-indicator: parallel aan de buis geeft open aan, loodrecht betekent gesloten.

Verkrijgbaar in maten van DN50 tot DN3000 met drukwaarden tot PN10, PN16 of klasse 150, deze klep is een kosteneffectief werkpaard voor waterleidingen, pompisolatie, irrigatie en gebouwinstallaties.

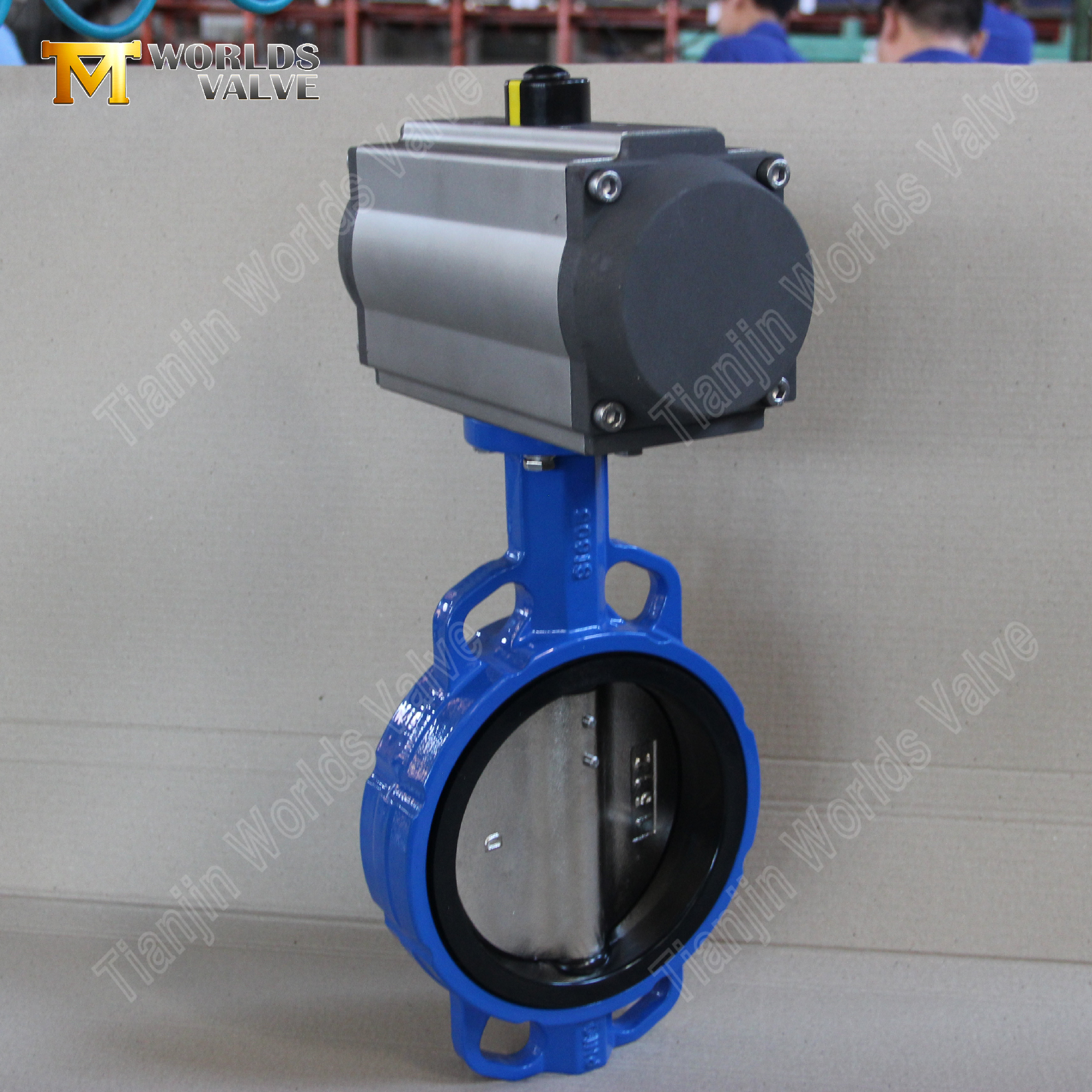

Als vertrouwde, in China gevestigde OEM-fabrikant produceren wij deze klep strikt volgens de specificaties van de klant: maat, drukwaarde, flensboring, epoxykleur en optionele actuatormontage (ISO 5211 bovenflens) zijn allemaal aanpasbaar.

Introduceren:

Wafer vlinderklep | Nodulair gietijzeren lichaam | Zitting met harde rugleuning (niet-vervangbaar) | Hendel bediend | Pin-beveiligde schijf

Tianjin Worlds Valve Co., Ltd. – Uw betrouwbare bron voor duurzame, kosteneffectieve stroomregeling

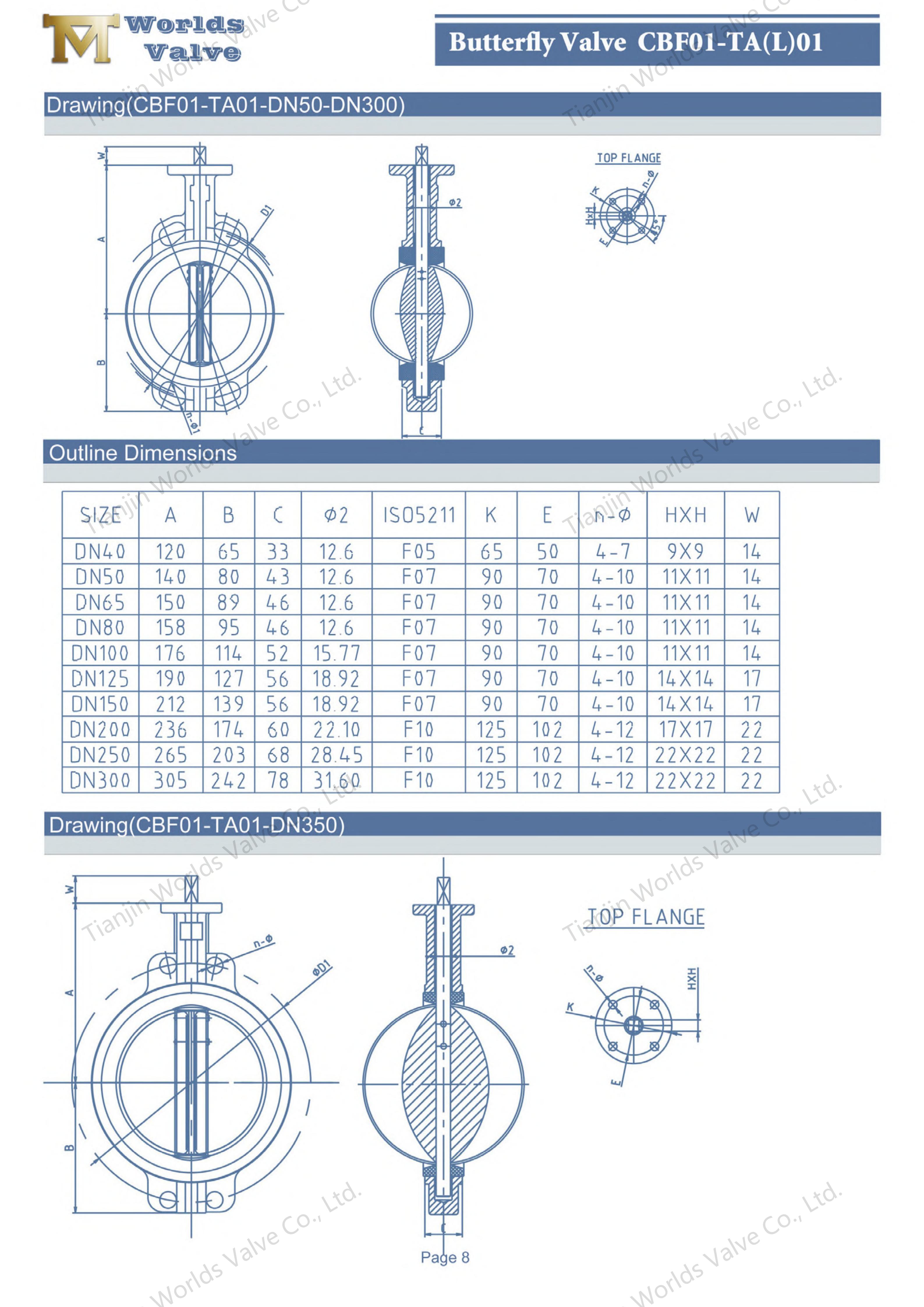

CBF01-TA01 - Productcatalogus

Belangrijkste kenmerken en voordelen:

1. Harde rugleuning voor betrouwbare afdichting

• De EPDM-zitting is gegoten met een stijve metalen of plastic achterkant, die extrusie onder druk voorkomt.

• Zorgt voor een consistente, luchtbeldichte afsluiting, zelfs na duizenden bedrijfscycli.

• Opmerking: De stoel is niet vervangbaar en ontworpen voor een lange levensduur zonder onderhoud ter plaatse.

2. Met pin beveiligde schijf voor positieve koppeloverdracht

• De schijf wordt aan de spindel bevestigd met behulp van één of twee roestvrijstalen pennen, afhankelijk van de klepgrootte.

• Elimineert het risico dat de schijf losraakt of over de stuurpen glijdt – een veelvoorkomend probleem bij spie- of wrijvingsverbindingen.

• Vereenvoudigt de montage en zorgt voor een betrouwbare koppeloverdracht gedurende de hele levensduur van de klep.

3. Nodulair gietijzeren huis met epoxycoating

• GGG40 nodulair gietijzer biedt hoge sterkte, slagvastheid en duurzaamheid op lange termijn.

• Epoxycoating (standaard 250 µm dikte, elke RAL-kleur beschikbaar) biedt uitstekende corrosiebescherming.

• Het compacte wafelontwerp bespaart installatieruimte en vermindert het totale gewicht.

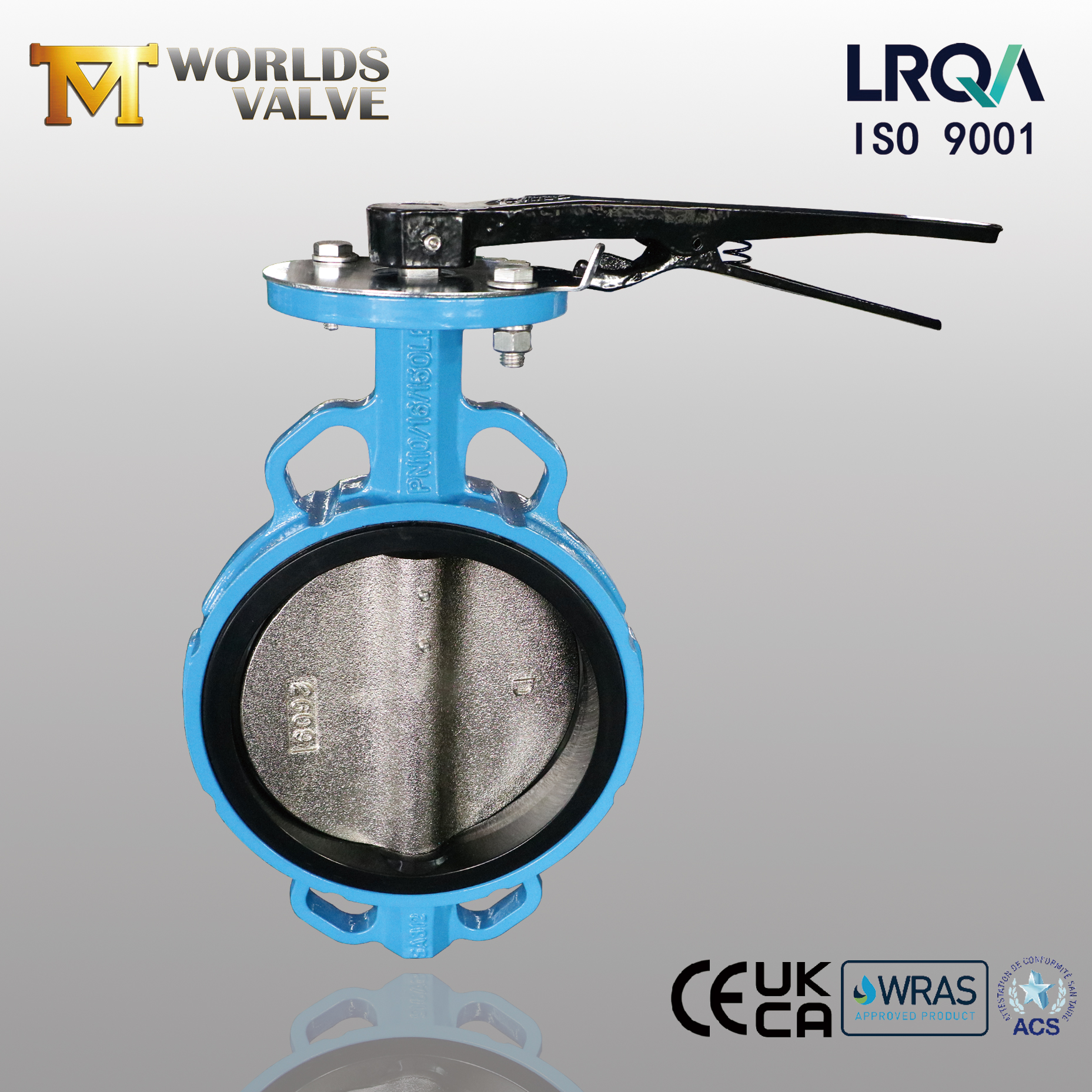

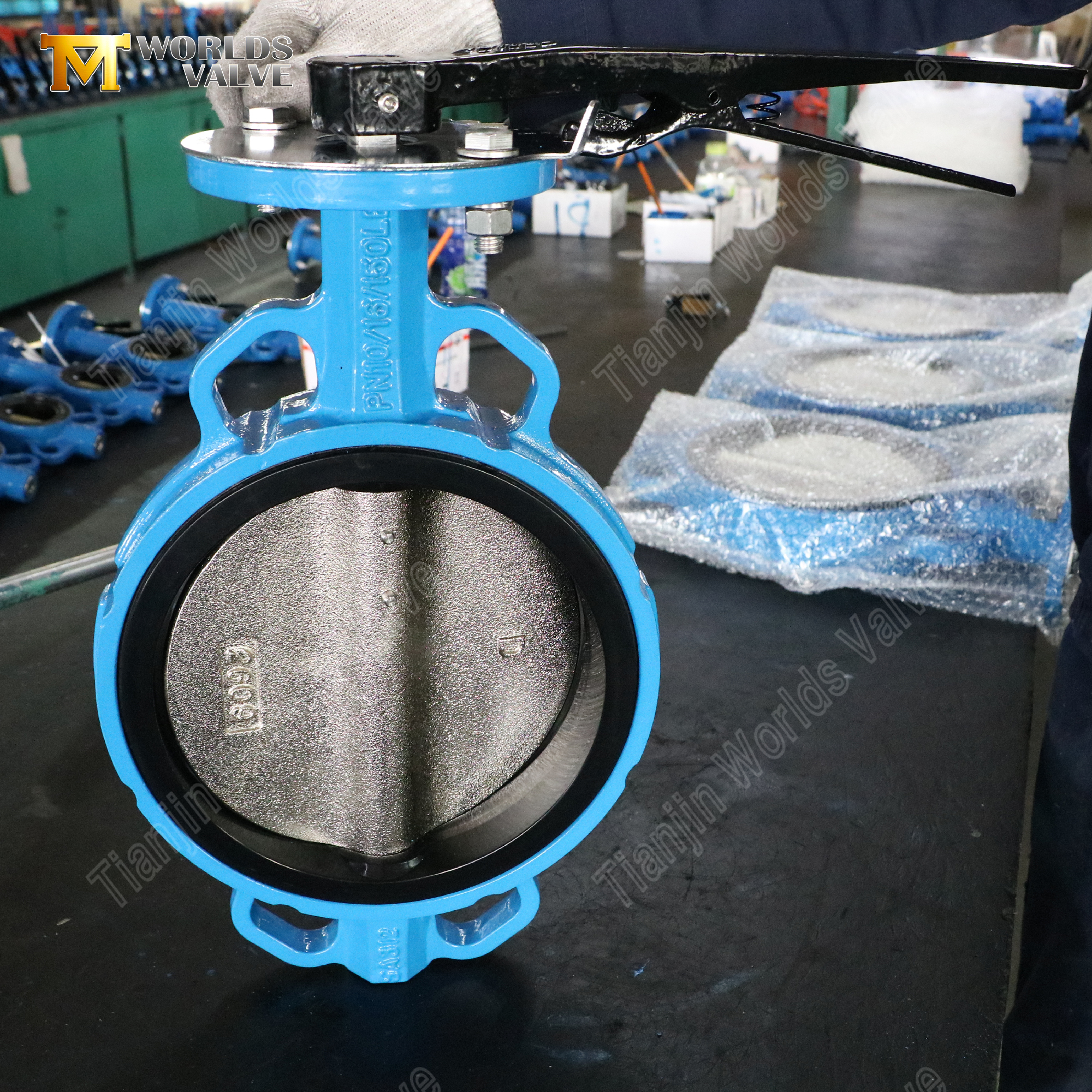

4. Hendelbediening met gasklepmogelijkheid

• Intuïtieve visuele indicatie: de hendel geeft in één oogopslag duidelijk de kleppositie weer – parallel aan de leiding betekent open, loodrecht betekent gesloten. Er zijn geen externe indicatoren nodig.

• Eenvoudige aan/uit-bediening: De hendel maakt een snelle rotatie van 90 graden mogelijk voor snel openen en sluiten, waarbij minimale handkracht vereist is onder normale drukomstandigheden.

• Basisstroomregeling: Dankzij de borgplaat op de hendel kan de schijf in tussenliggende hoeken worden vastgezet, wat een eenvoudige smoormogelijkheid biedt voor aanpassing van de stroom.

Standaard:

Waarom kiezen voor Tianjin Worlds Valve?

1. Wij vervaardigen kleppen strikt volgens de specificaties van de klant, terwijl we ook professionele aanbevelingen geven over materiaalkeuze en installatie om optimale prestaties te garanderen.

2. Onze ervaring met vastgezette schijfconstructies en harde achteruitrijstoelen garanderen langdurige betrouwbaarheid in water- en algemene servicetoepassingen.

3. Bij elke bestelling wordt volledige documentatie, inclusief materiaalcertificaten en testrapporten, verstrekt.

4. Onze ISO 9001-gecertificeerde faciliteit ondersteunt de wereldwijde export, waarbij certificeringen zoals CE, UKCA, WRAS en ACS op aanvraag beschikbaar zijn.

Conclusie:

Wij nodigen u uit om contact met ons op te nemen voor een scherpe offerte of om een ​​bezoek aan onze fabriek te regelen. Ons team staat klaar om uw projectvereisten te bespreken, technische ondersteuning te bieden en onze productiemogelijkheden uit de eerste hand te demonstreren.
