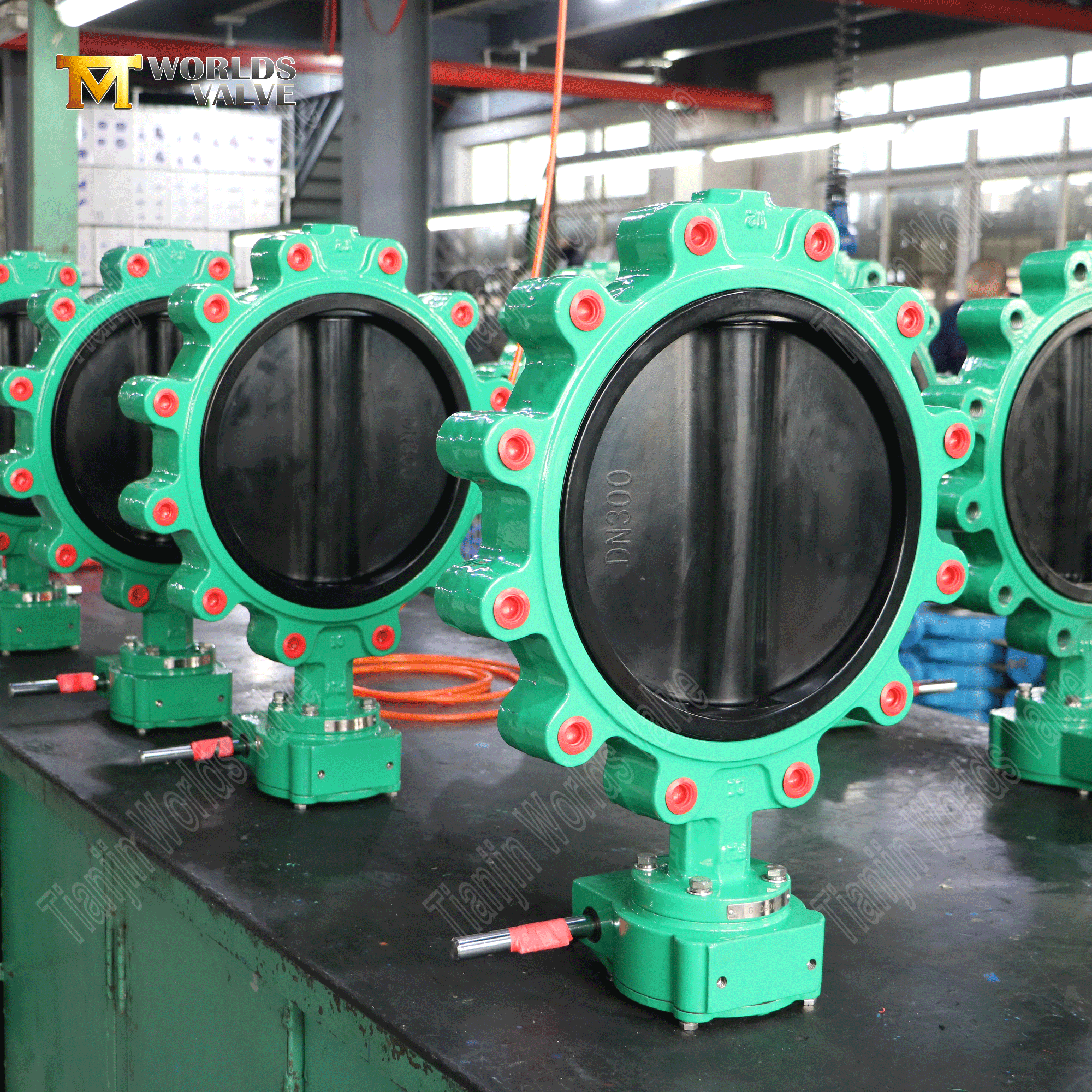

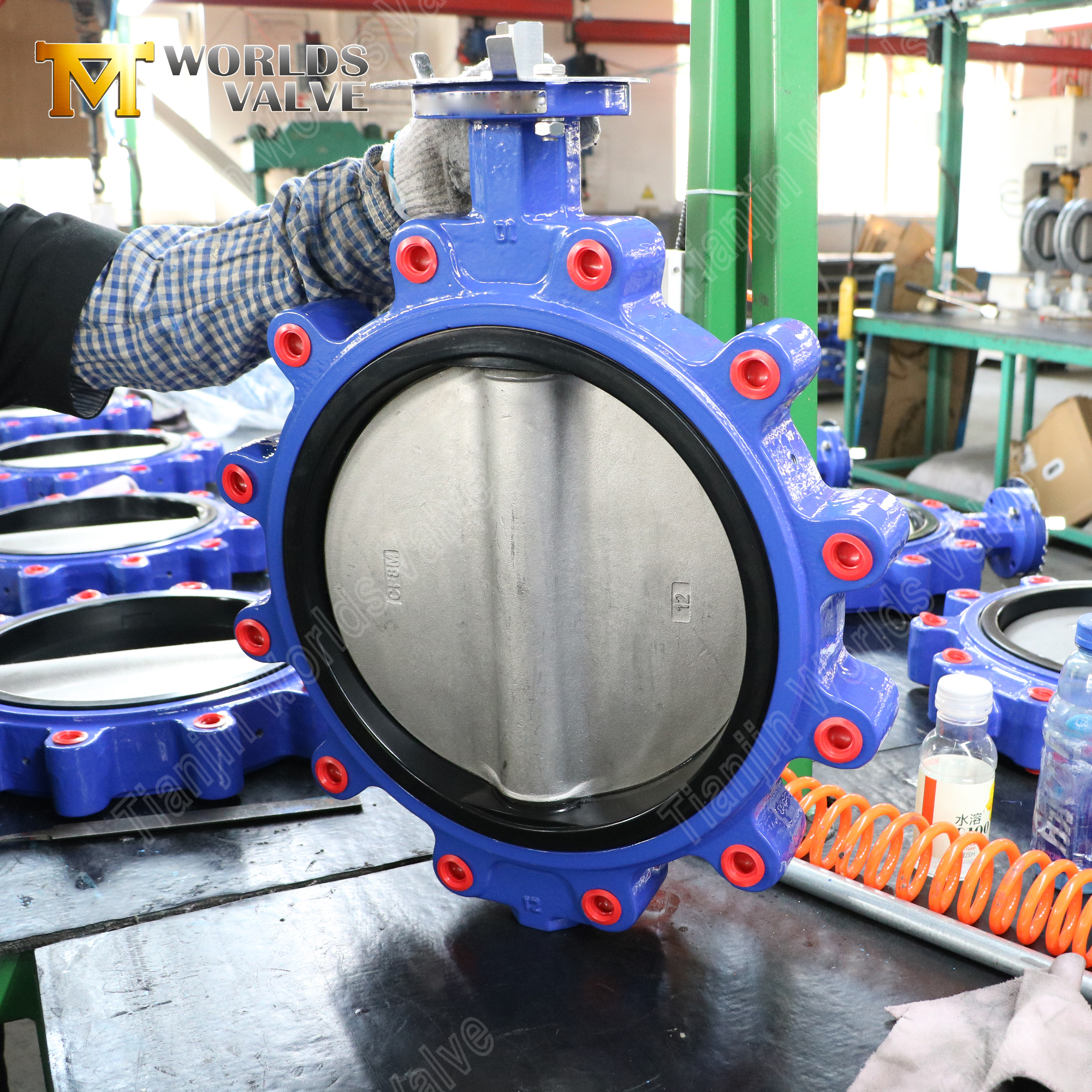

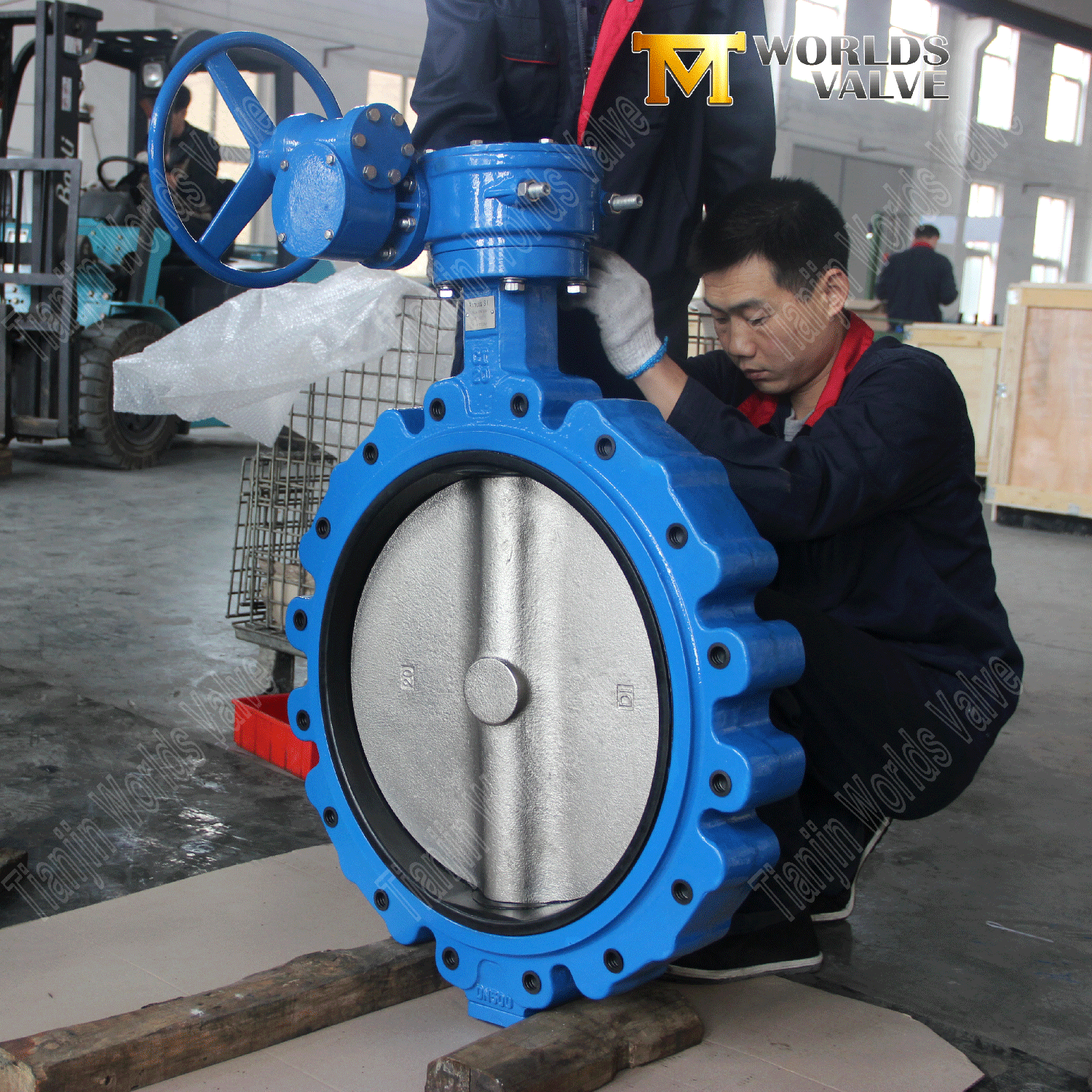

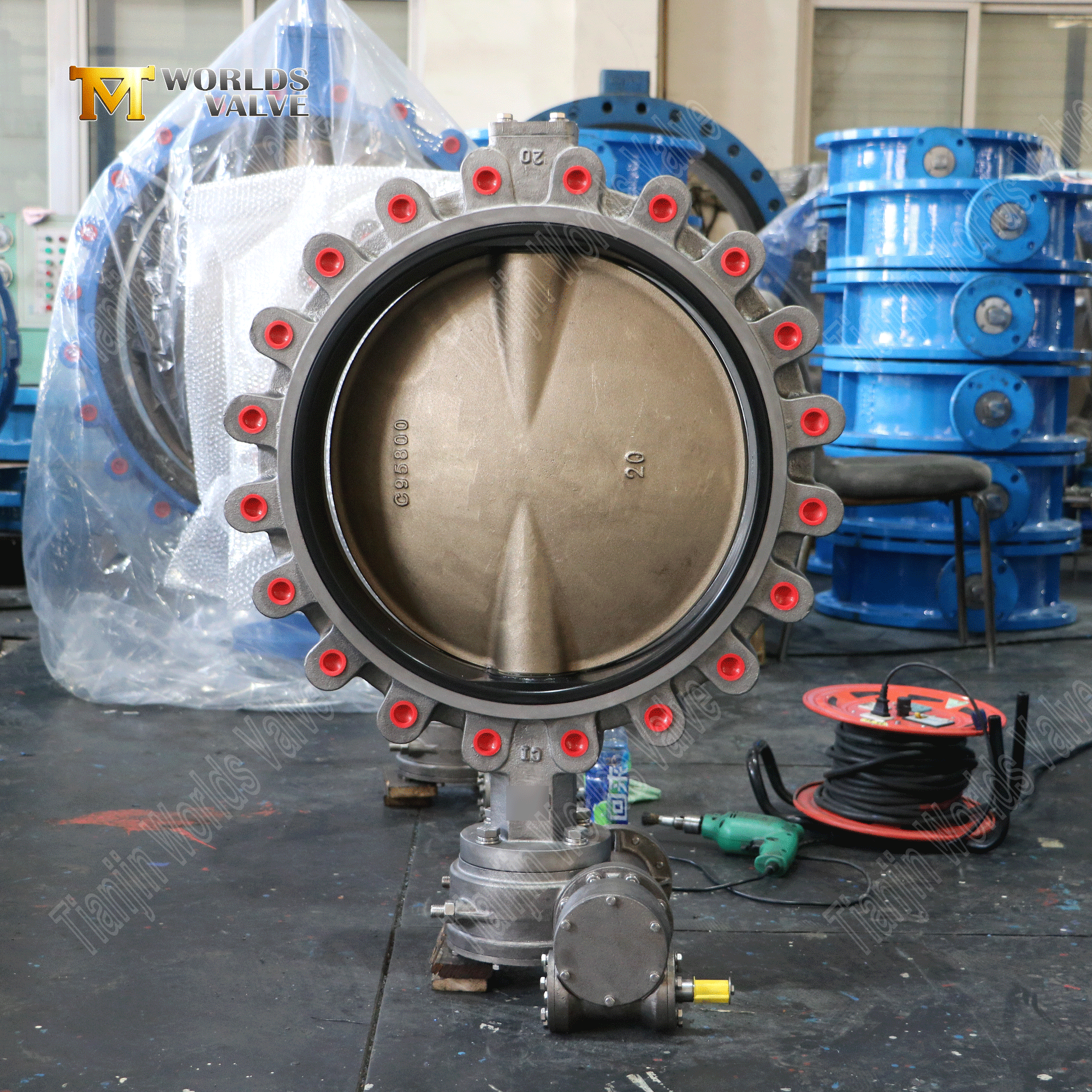

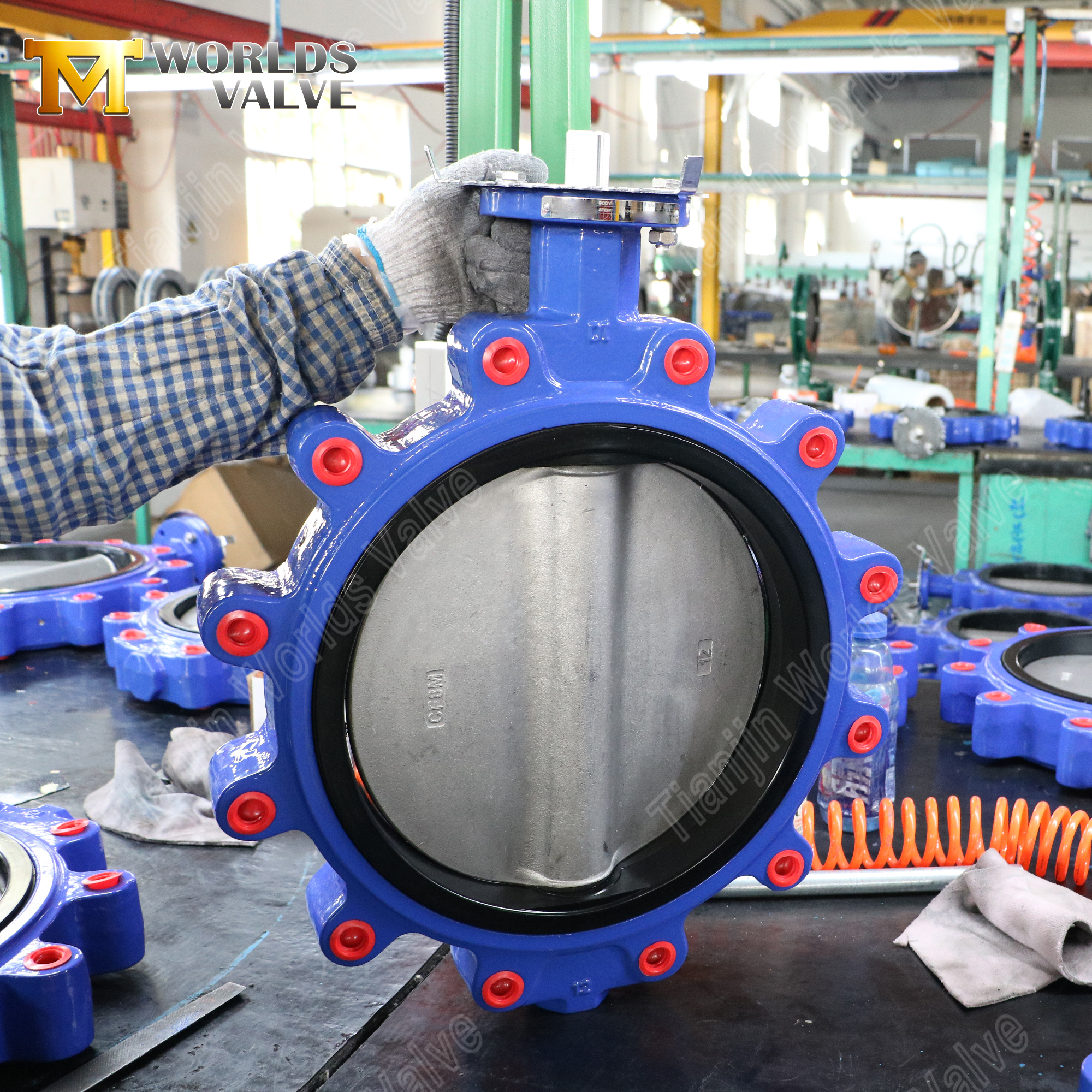

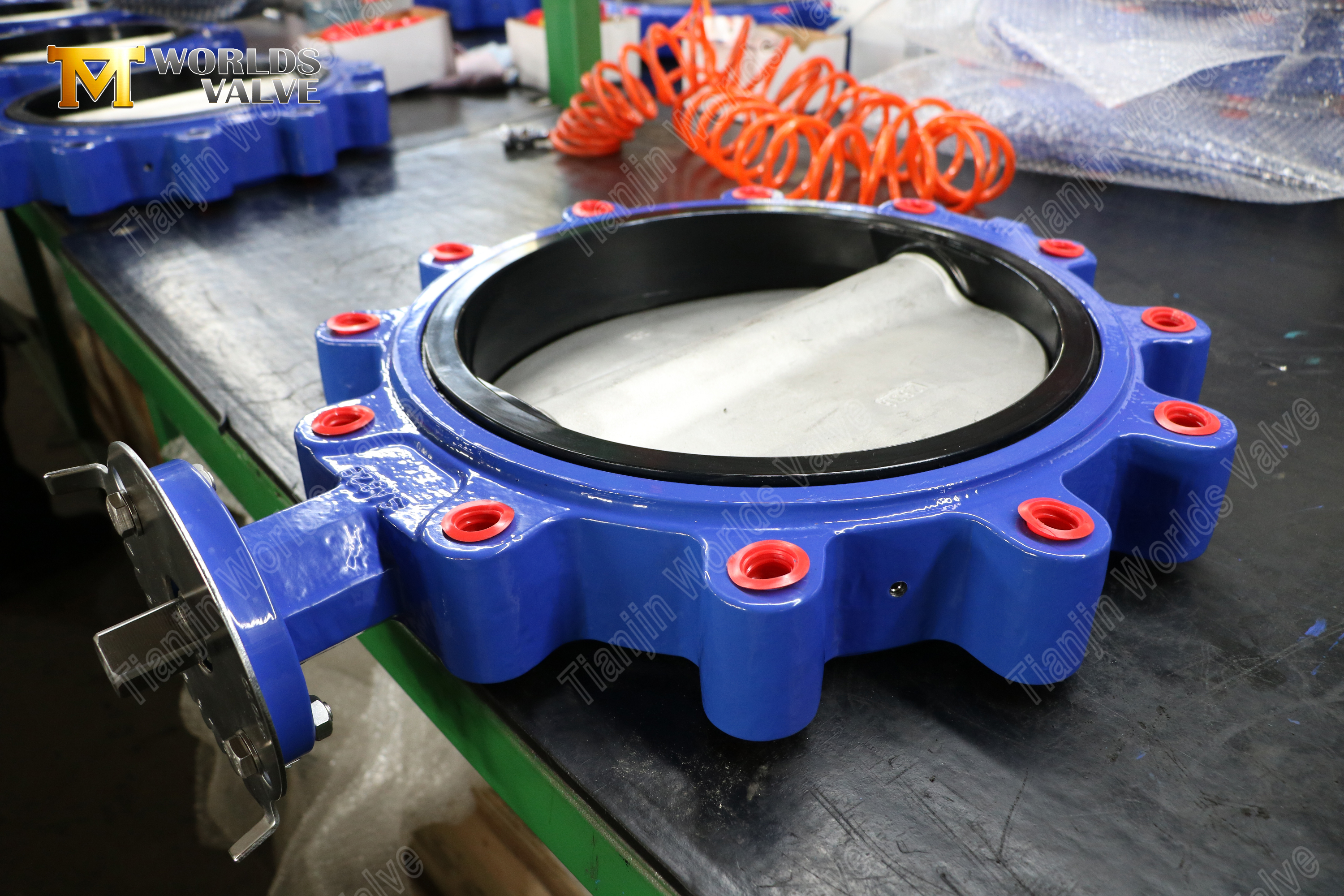

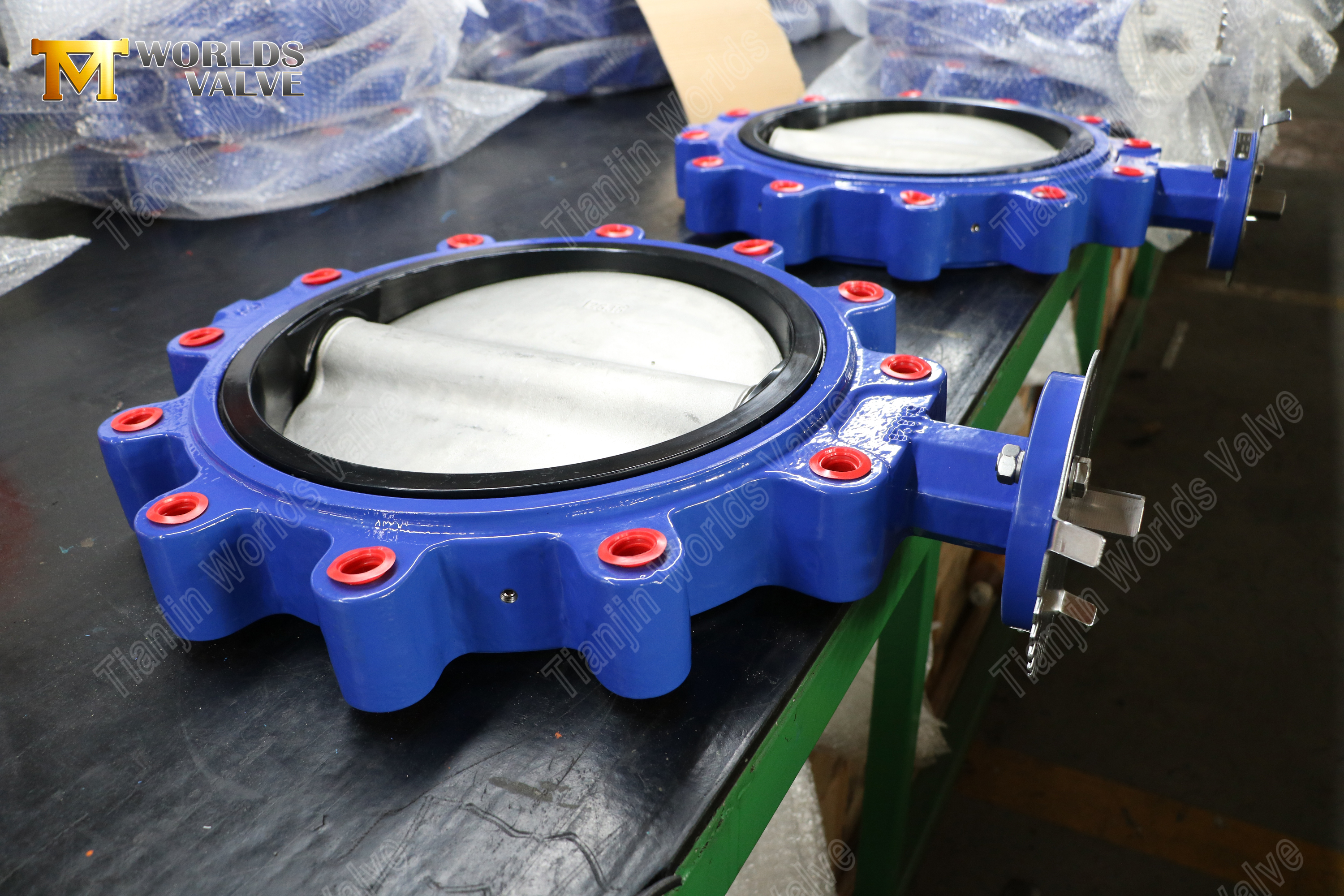

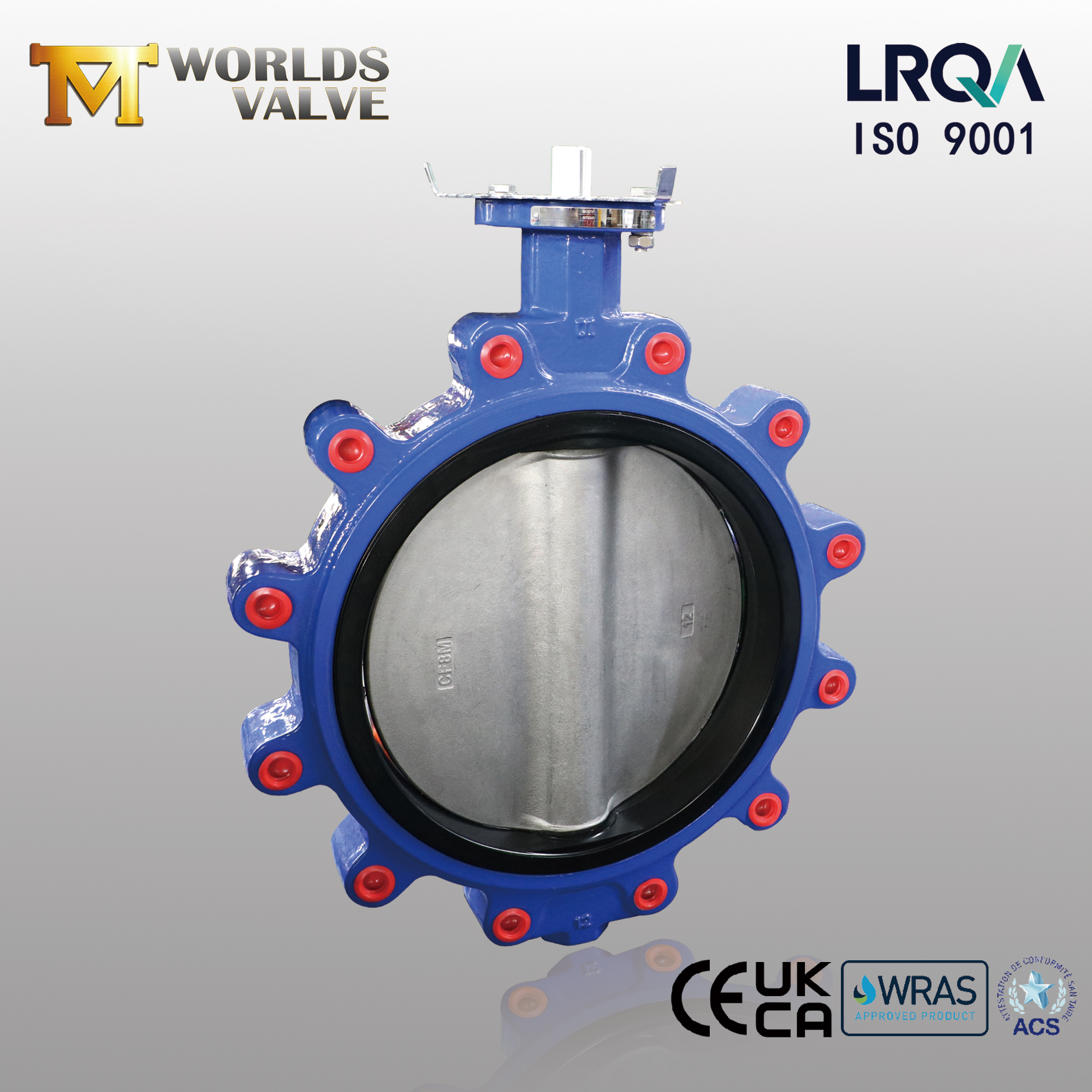

Lug-vlinderklep - NBR-zitting, CF8M-schijf, OEM-fabrikant

Productoverzicht

Een nokkenvlinderklep is een kwartslagstroomregelapparaat met inzetstukken met schroefdraad aan beide zijden van het lichaam, waardoor elke zijde onafhankelijk aan pijpflenzen kan worden vastgeschroefd. Dit ontwerp maakt een doodlopende weg mogelijk: de klep kan aan de ene kant van de pijpleiding worden verwijderd terwijl de andere kant onder druk blijft staan, waardoor onderhoudsisolatie sneller en veiliger wordt.

Dit 12-inch model is voorzien van een nodulair gietijzeren huis, een CF8M roestvrijstalen schijf voor superieure corrosieweerstand, een NBR-zitting voor betrouwbare afdichting bij olie- en brandstoftoepassingen, en een SS420-steel voor robuuste koppeloverdracht. De NBR-zitting maakt deze klep bijzonder geschikt voor media die koolwaterstoffen, oliën en brandstoffen bevatten, waarbij EPDM zou verslechteren.

Als directe OEM/ODM-fabrikant met meer dan 15 jaar exportervaring, past Tianjin Worlds Valve Co., Ltd. materialen, maten, drukwaarden, flensnormen, coatings en actuatoren aan uw exacte vereisten aan. Producten worden naar meer dan 50 landen geëxporteerd en ondersteund door ISO 9001 (gecertificeerd door LRQA), CE, UKCA, WRAS en ACS-certificeringen.

Introduceren:

Lug Vlinderklep |NBR Zitting | DI-lichaam | CF8 M-schijf | OEM-fabrikant

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

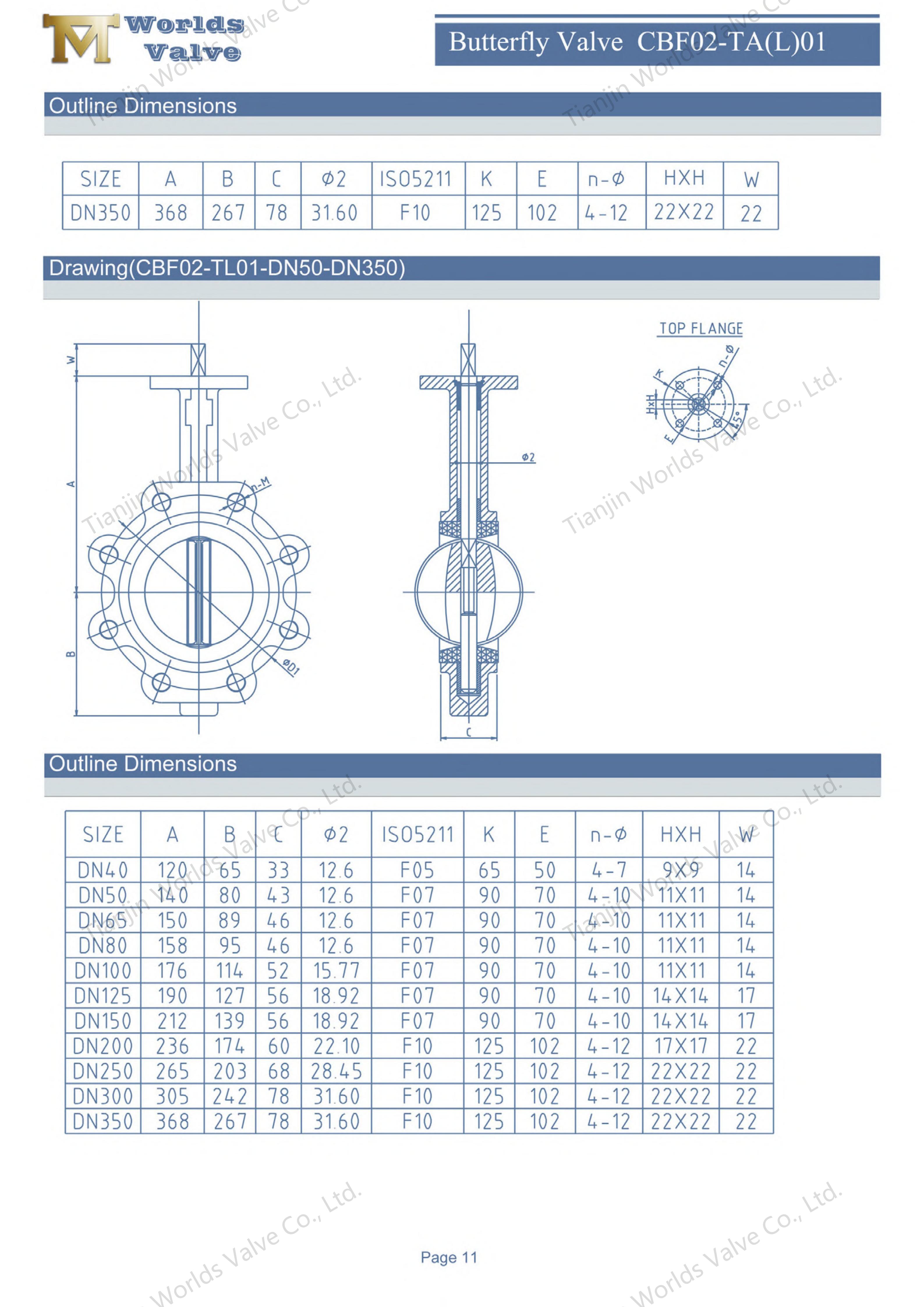

CBF02-TL01 - Gedetailleerde productinformatie

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Ontwerp van het noktype – isolatie van service en onderhoud zonder einde

• Onafhankelijke bouten – Dankzij de schroefdraadnokken aan beide zijden kan elke flens afzonderlijk worden vastgeschroefd, waardoor service zonder einde en geïsoleerd onderhoud mogelijk zijn zonder volledige sluiting van de pijpleiding.

• Superieure stijfheid – Het ontwerp van de nokken is beter bestand tegen leidingspanning, trillingen en thermische uitzetting dan wafertypes.

• Gemakkelijker uitlijnen – Kleppen kunnen worden gecentreerd en uitgelijnd voordat de bout definitief wordt vastgedraaid, waardoor de installatietijd wordt verkort.

2. Lichaamsmateriaal – Nodulair gietijzer (GGG40)

• Hoge sterkte – Treksterkte ≥400 MPa, betrouwbaar onder drukstoten.

• Slagvastheid – De nodulaire grafietstructuur is bestand tegen mechanische schokken en trillingen.

• Corrosiebescherming – Epoxycoating (minimaal 250 μm) is bestand tegen externe corrosie in water en industriële omgevingen.

3. Materiaal schijf: CF8M roestvrij staal (AISI 316)

• Superieure corrosieweerstand – Uitstekende weerstand tegen putcorrosie en spleetcorrosie, vooral in chloride-omgevingen.

• Brede chemische compatibiliteit – Geschikt voor water, milde chemicaliën, zuren en alkaliën.

• Lange levensduur – Verlengt de levensduur van de klep in agressieve media, waardoor de vervangingsfrequentie wordt verminderd.

4. Materiaal zitting – NBR (nitrilrubber)

• Uitstekende olie- en brandstofbestendigheid – NBR is speciaal ontwikkeld om minerale oliën, vetten en koolwaterstofbrandstoffen te weerstaan, waardoor het ideaal is voor oliebehandeling en petrochemische systemen.

• Goede slijtvastheid – Bestand tegen slijtage door kleine deeltjes en veelvuldig fietsen.

• Groot temperatuurbereik – Behoudt afdichting van -20℃ tot +100℃.

• Luchtbeldichte afsluiting – Betrouwbare tweerichtingsafdichting voor olie, brandstof en algemene industriële toepassingen.

5. Materiaal steel: SS420 roestvrij staal

• Hoge sterkte – Martensitisch roestvrij staal met hoge treksterkte voor betrouwbare koppeloverdracht.

• Slijtvast – Het geharde oppervlak is bestand tegen vreten en vreten tijdens herhaaldelijk fietsen.

• Blow-Out Proof Design – Retentiemechanisme voorkomt onbedoeld uitwerpen van de steel onder drukstoten.

6. ISO 5211 bovenflens – klaar voor automatisering

• Gestandaardiseerde interface – Accepteert handhendels, tandwielbedieningen, elektrische, pneumatische of hydraulische actuatoren.

• Eenvoudige upgrade – Verander de bedieningsmethode zonder het kleplichaam te vervangen.

Typische toepassingen

Lug-vlinderkleppen met NBR-zitting en DI-behuizing en CF8M-schijf worden vertrouwd in een breed scala van industrieën:

Kwaliteitsborging en certificeringen

Elke nokkenvlinderklep ondergaat een strenge kwaliteitscontrole in onze LRQA-geauditeerde ISO 9001:2015-gecertificeerde faciliteit:

• 100% druktesten (schaal en zitting) volgens EN 12266 of API 598.

• Dimensionale inspectie aan de hand van goedgekeurde tekeningen.

• Materiaalverificatie met traceerbare molentestcertificaten (MTC).

Certificeringen:

• ISO 9001:2015 – Kwaliteitsmanagementsysteem (gecertificeerd door LRQA)

• CE-EU-veiligheidsnaleving

• UKCA-UK conformiteitsbeoordeling

• WRAS-UK drinkwatergoedkeuring (beschikbaar op aanvraag)

• ACS-Franse gezondheidscertificering (beschikbaar op aanvraag)

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen. ISO 9001:2015 gecertificeerd door LRQA. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten.

• NBR Zitexpertise. NBR-stoelen zijn ontwikkeld voor olie-, brandstof- en koolwaterstoftoepassingen, waarbij EPDM zou falen. Wij stemmen het juiste zitmateriaal af op uw media.

• Specialisten op het gebied van Lugventielen. Uitgebreide ervaring met het vervaardigen van vlinderkleppen met nokken voor olie-, gas- en industriële projecten wereldwijd.

• Volledige maatwerk. Materialen, afmetingen, drukwaarden, flensnormen (ANSI, DIN, JIS, BS), coatings, actuatoren – allemaal afgestemd op uw specificatie.

• 19+ jaar exportervaring. Wij bedienen meer dan 50 landen in Europa, Amerika, het Midden-Oosten en Azië-Pacific.

• 100% Traceerbaarheid. Materiaalcertificaten en druktestrapporten bij elke bestelling.

• Snelle ommekeer. Toegewijde projectmanager; typische doorlooptijd 20-30 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact op – Pas vandaag nog uw Lug Valve aan:

Of u nu deze 12-inch configuratie met NBR-stoel, een ander formaat of een volledig op maat gemaakt ontwerp nodig heeft: wij staan ​​klaar om volgens uw specificaties te bouwen.

Stuur ons uw wensen:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (lichaam / schijf / zitting / stuurpen)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Flens standaard en boring (ANSI, DIN, JIS, BS)

• Coatingkleur (elke RAL)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.

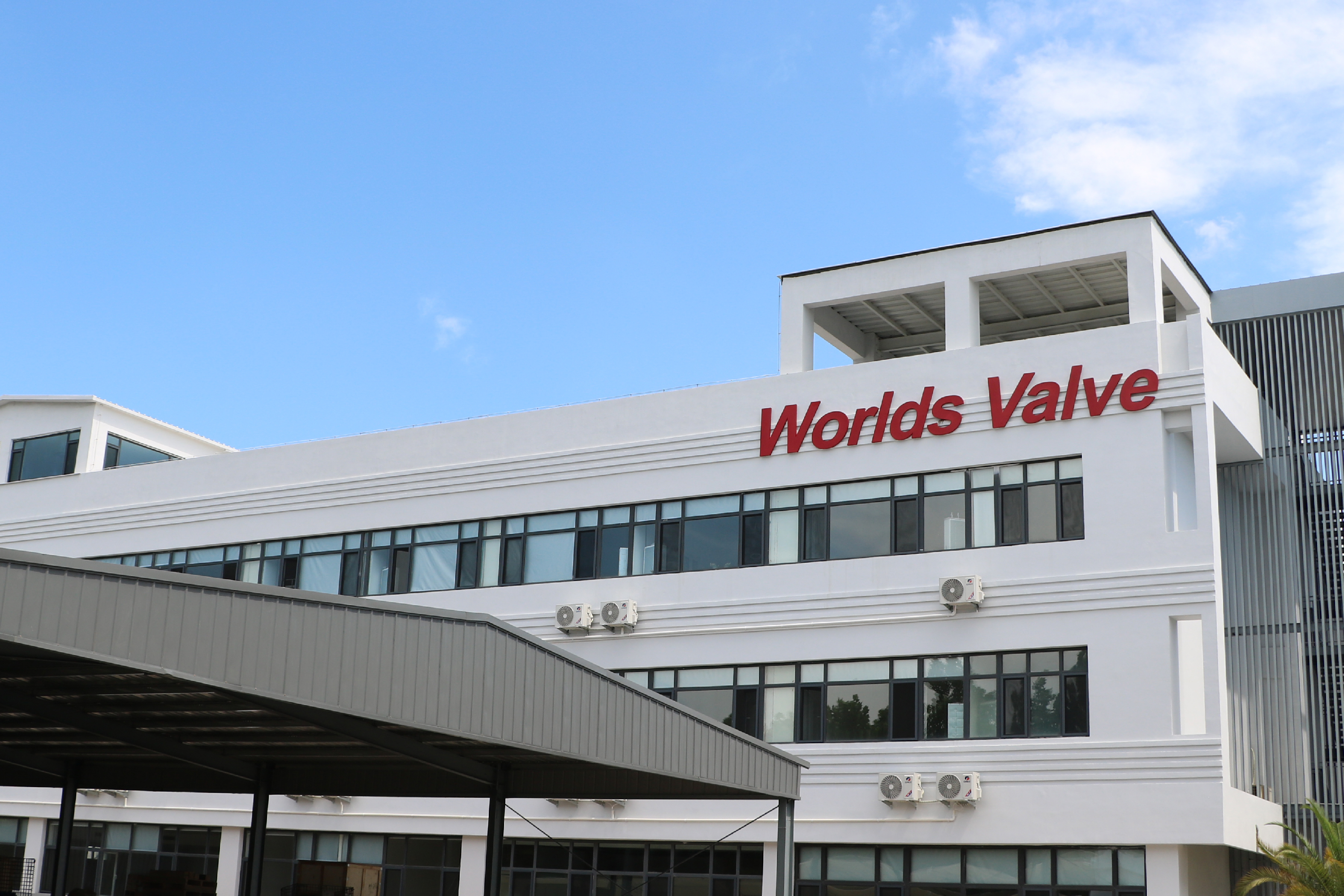

Fabrieksbezoeken zijn welkom. Kom kijken hoe wij uw kleppen vervaardigen in Tianjin, China.

Neem nu contact met ons op en laten we samen uw klep bouwen.
