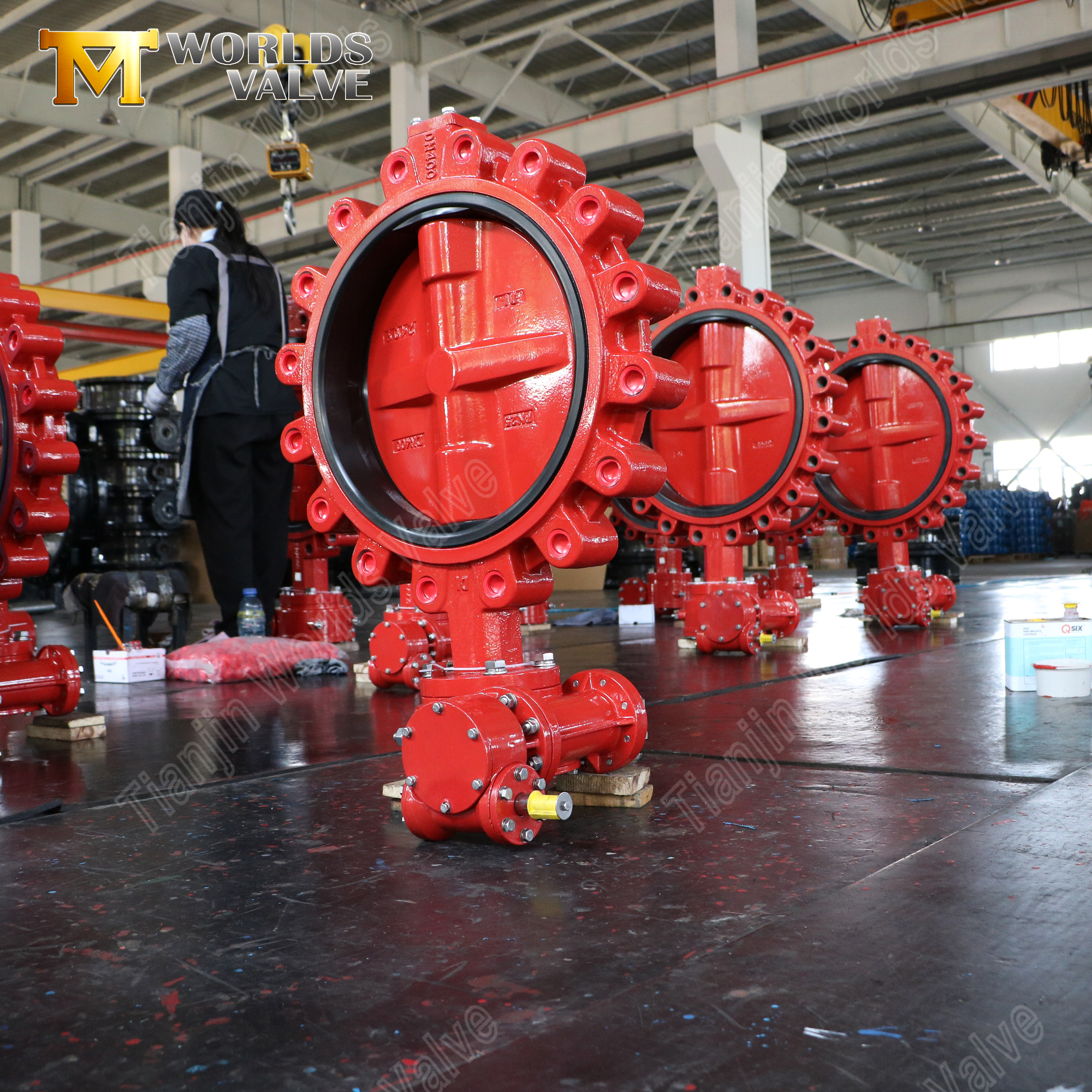

Lug-vlinderklep – WRAS EPDM-zitting, tandwielaangedreven, DN50-DN1200

Productoverzicht

Een nokkenvlinderklep is een kwartslagstroomregelapparaat dat zich onderscheidt door zijn nokkenontwerp met schroefdraad: inzetstukken met schroefdraad aan beide zijden van het kleplichaam waardoor deze rechtstreeks aan elke zijde onafhankelijk van elkaar op pijpflenzen kan worden vastgeschroefd.

In tegenstelling tot waferkleppen die tussen flenzen zijn ingeklemd en voor verwijdering volledig moeten worden losgekoppeld, maakt het nokkenontwerp een doodlopende weg mogelijk: u kunt de klep aan de ene kant van de pijpleiding verwijderen terwijl de andere kant onder druk en operationeel blijft. Dit maakt het de voorkeurskeuze voor systemen waarbij onderhoudsisolatie, flexibiliteit van pijpleidingen en verminderde downtime van cruciaal belang zijn.

Dit model is voorzien van een EN-GJS-400-15 nodulair gietijzeren lichaam en schijf, een WRAS-goedgekeurde EPDM-zitting voor veilige drinkwatertoepassingen, een SS431 roestvrijstalen stuurpen voor robuuste koppeloverbrenging en een wormwielaandrijving voor soepele, zelfvergrendelende handmatige bediening – geclassificeerd op PN25 (25 bar) en afgewerkt met RAL 3013 epoxycoating. Deze klep is verkrijgbaar in maten van DN50 tot DN1200 en is ontworpen voor betrouwbare, langdurige service in watervoorziening, afvalwaterbehandeling, HVAC en industriële verwerkingssystemen.

Als directe OEM/ODM-fabrikant met meer dan 15 jaar exportervaring levert Tianjin Worlds Valve Co., Ltd. volledig aanpasbare vleugelkleppen met nokken – materialen, maten, drukwaarden, flensnormen, coatings en actuatoren – allemaal afgestemd op uw exacte specificaties. Onze producten worden naar meer dan 50 landen geëxporteerd en worden ondersteund door ISO 9001 (gecertificeerd door LRQA), CE, UKCA, WRAS en ACS-certificeringen.

Introduceren:

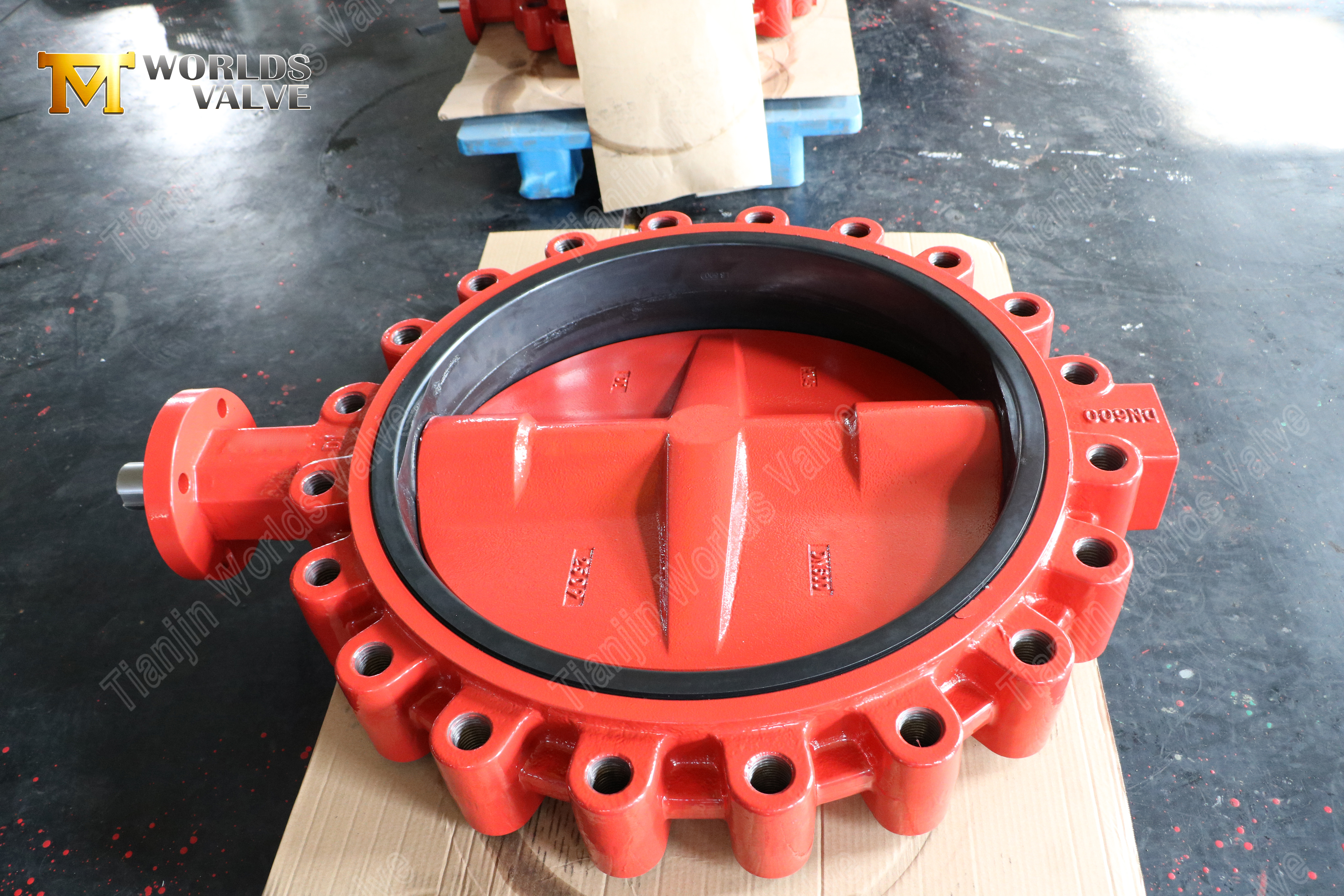

Lug vlinderklep | Nodulair gietijzeren lichaam en schijf | EPDM-zitting | Tandwiel bediend

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

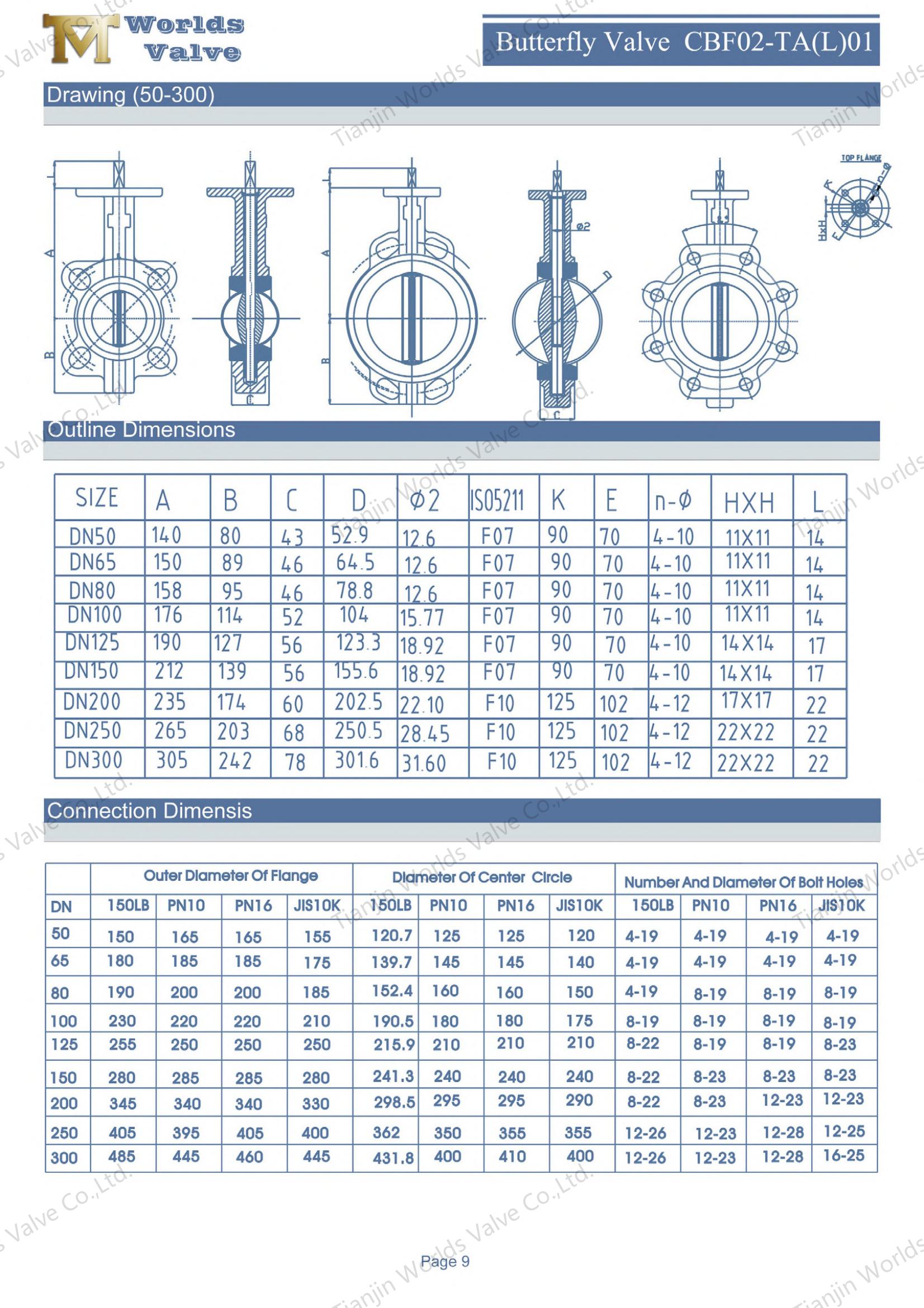

CBF02-TL01 - Gedetailleerde productinformatie

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Ontwerp van het noktype – isolatie van service en onderhoud zonder einde

• Onafhankelijke montage op pijpleidingen – Door de nokken met schroefdraad aan beide zijden van het kleplichaam kan elke zijde onafhankelijk aan pijpflenzen worden vastgeschroefd, waardoor een doodlopende weg mogelijk is. De klep kan aan het einde van een pijpleiding worden geïnstalleerd of worden gebruikt om een ​​sectie te isoleren voor onderhoud.

• Vereenvoudigd onderhoud – De klep kan vanaf één kant worden verwijderd zonder de druk te verlagen of de hele pijpleiding af te sluiten – een cruciaal voordeel in fabrieken waar stilstand kostbaar is.

• Superieure stijfheid – Het ontwerp van de nokken biedt een grotere structurele sterkte dan wafertypes en is bestand tegen buisspanning, trillingen en thermische uitzetting.

• Bidirectionele afdichting – Zorgt voor een betrouwbare afsluiting in beide stroomrichtingen.

2. Materiaal behuizing en schijf: nodulair gietijzer EN-GJS-400-15 (GGG40)

• Hoge sterkte – EN-GJS-400-15 biedt een treksterkte van ≥400 MPa en een vloeigrens van ≥250 MPa, met een minimale rek van 15%, wat betrouwbare prestaties oplevert onder PN25-drukstoten en thermische uitzetting.

• Uitstekende slagvastheid – De nodulaire grafietstructuur zorgt voor uitzonderlijke taaiheid en is bestand tegen mechanische schokken en pijplijntrillingen zonder te breken.

• Corrosiebescherming – Gecombineerd met een RAL 3013 epoxycoating zijn het lichaam en de schijf bestand tegen corrosie in water, afvalwater en algemene industriële toepassingen.

3. Materiaal zitting: WRAS-goedgekeurd EPDM

• Veilig voor drinkwater – De EPDM-stoel is goedgekeurd door WRAS (Water Regulations Advisory Scheme), waardoor deze volledig voldoet aan de eisen voor drinkwatervoorzieningssystemen in Groot-Brittannië en andere regio's waarvoor WRAS-certificering vereist is.

• Uitstekende waterbestendigheid – EPDM biedt uitstekende weerstand tegen water, stoom en verwering buitenshuis, waardoor het ideaal is voor watervoorziening, afvalwater en HVAC-toepassingen.

• Groot temperatuurbereik – Behoudt afdichtingseigenschappen van -20°C tot +120°C.

• Luchtbeldichte afsluiting – Biedt betrouwbare tweerichtingsafdichting, waardoor er geen lekkage in beide stroomrichtingen ontstaat.

4. Materiaal steel: roestvrij staal SS431

• Hoge sterkte – SS431 is een martensitisch roestvrij staal dat uitstekende mechanische sterkte en taaiheid biedt, met een treksterkte van 800–1000 MPa – aanzienlijk hoger dan 304/316 roestvrij staal voor een betrouwbare koppeloverdracht.

• Superieure slijtvastheid – Het geharde oppervlak is bestand tegen vreten en vreten tijdens herhaaldelijk fietsen, waardoor het zeer geschikt is voor klepsteeltoepassingen.

• Goede corrosieweerstand – SS431 biedt de beste corrosieweerstand van alle martensitische roestvaste staalsoorten, met een hoge hardheid (248–302 HB) die duurzaamheid op lange termijn garandeert.

• Blow-Out Proof Design – Retentiemechanisme voorkomt onbedoeld uitwerpen van de steel onder drukstoten.

5. Wormwielaandrijving – Soepele, zelfvergrendelende bediening

• Zelfremmend ontwerp – Het wormwiel is zelfremmend, zodat de schijf zelfs onder stromingsdruk op zijn plaats blijft – er zijn geen extra vergrendelingen nodig.

• Indicator open-dicht-positie – Ingebouwde indicator toont de kleppositie in één oogopslag.

• Verminderd bedrijfskoppel – De overbrengingsverhouding vermenigvuldigt het handmatige invoerkoppel, waardoor de bediening soepel en moeiteloos verloopt – vooral belangrijk bij grotere maten waar het koppel van de handhendel te hoog is voor een comfortabele bediening.

• ISO 5211 Montage – Gestandaardiseerde bovenflens maakt indien nodig een eenvoudige upgrade naar elektrische of pneumatische bediening mogelijk.

6. RAL 3013 coating – duurzame bescherming en hoge zichtbaarheid

• Tomatenrode afwerking – RAL 3013 is een warm, aards rood met een gedempte ondertoon van tomaat en baksteen – een duidelijk donker, verzadigd rood (LRV = 8,47) dat zorgt voor een levendige visuele aanwezigheid.

• Superieure corrosiebescherming – Epoxyharscoating biedt uitstekende weerstand tegen schokken, schuren en chemische aantasting.

• Hoge zichtbaarheid – De opvallende rode afwerking maakt de klep gemakkelijk herkenbaar in industriële omgevingen, wat de veiligheids- en onderhoudsprocedures ondersteunt.

7. PN25-classificatie – hogere drukcapaciteit

• Superieure drukbehandeling – Deze klep heeft een nominale waarde van PN25 (25 bar / 363 psi) en kan aanzienlijk hogere systeemdrukken aan dan standaard PN10/PN16-kleppen – ideaal voor watervoorziening in hoogbouw, industriële verwerking en pijpleidingsystemen met verhoogde drukvereisten.

• Duurzame constructie – Het EN-GJS-400-15 huis en de SS431 stuurpen zorgen voor een betrouwbare werking onder aanhoudende hoge druk en tijdelijke piekomstandigheden.

• Veelzijdige toepassing – PN25-compatibiliteit vergroot de geschiktheid van de klep voor een breder scala aan veeleisende toepassingen, waaronder pompleidingen en onder druk staande distributienetwerken.

Typische toepassingen

Lug-vlinderkleppen met EN-GJS-400-15 huis, WRAS EPDM-zitting, PN25-classificatie en tandwielaansturing worden vertrouwd in een breed scala van industrieën:

• Watervoorziening en -distributie – Drinkwaterleidingen, toevoer van hoogbouw, pompstations – PN25-classificatie kan hoge systeemdrukken aan; WRAS-goedkeuring garandeert de drinkwaterveiligheid.

• Afvalwaterzuivering – Rioolleidingen, zuiveringsinstallaties, effluentsystemen.

• HVAC-systemen–Gekoeld water, warm water, koeltorensystemen.

• Industriële verwerking – Algemene industriële waterleidingen, koelwater, procesvloeistoffen.

• Brandbeveiliging – Brandwaterleidingen, sprinklersystemen, overstromingssystemen.

• Irrigatie – Irrigatiesystemen voor de landbouw en het landschap.

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen. Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een van 's werelds meest gerespecteerde certificeringsinstanties. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

• WRAS-gecertificeerde EPDM-stoelen. Onze EPDM-stoelen zijn voorzien van de WRAS-goedkeuring, waardoor volledige naleving van de drinkwaterregelgeving wordt gegarandeerd – een cruciale vereiste voor watervoorzieningsprojecten in Groot-Brittannië en andere door WRAS gereguleerde markten.

• PN25 drukvermogen. Onze nokkenvlinderkleppen, met een classificatie van PN25, kunnen een hogere systeemdruk aan dan standaardkleppen, waardoor ze geschikt zijn voor hoogbouw, industriële verwerking en distributienetwerken onder druk.

• Specialisten op het gebied van Lugventielen. We hebben uitgebreide ervaring met het vervaardigen van vlinderkleppen met nokken voor water-, industriële en gemeentelijke projecten over de hele wereld.

• Breed maatbereik. Van DN50 tot DN1200 dekken wij het volledige spectrum van industriële leidingvereisten.

• Volledige maatwerk. Materialen, flensnormen (ANSI, DIN, JIS, BS), coatings (elke RAL-kleur), actuatoren – alles volgens uw specificaties.

• 19+ jaar exportervaring. Soepele logistiek en after-salesondersteuning naar meer dan 50 landen in Europa, Amerika, het Midden-Oosten en Zuidoost-Azië.

• 100% Traceerbaarheid. Materiaalcertificaten en druktestrapporten bij elke bestelling – geen uitzonderingen.

• Snelle ommekeer. Toegewijde projectmanager; typische doorlooptijd 15-40 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact op – Pas vandaag nog uw Lug Valve aan:

Of u nu deze PN25-configuratie met WRAS EPDM-zitting en RAL 3013-coating nodig heeft, een andere maat binnen ons DN50–DN1200-assortiment, of een volledig op maat gemaakt ontwerp: wij zijn klaar om volgens uw specificaties te bouwen.

Stuur ons uw wensen:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (lichaam / schijf / zitting)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Flens standaard en boring (ANSI, DIN, JIS, BS)

• Coatingkleur (elke RAL)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.

Fabrieksbezoeken welkom – kom kijken hoe wij uw kleppen vervaardigen in Tianjin, China.

Neem nu contact met ons op en laten we samen uw klep bouwen.
