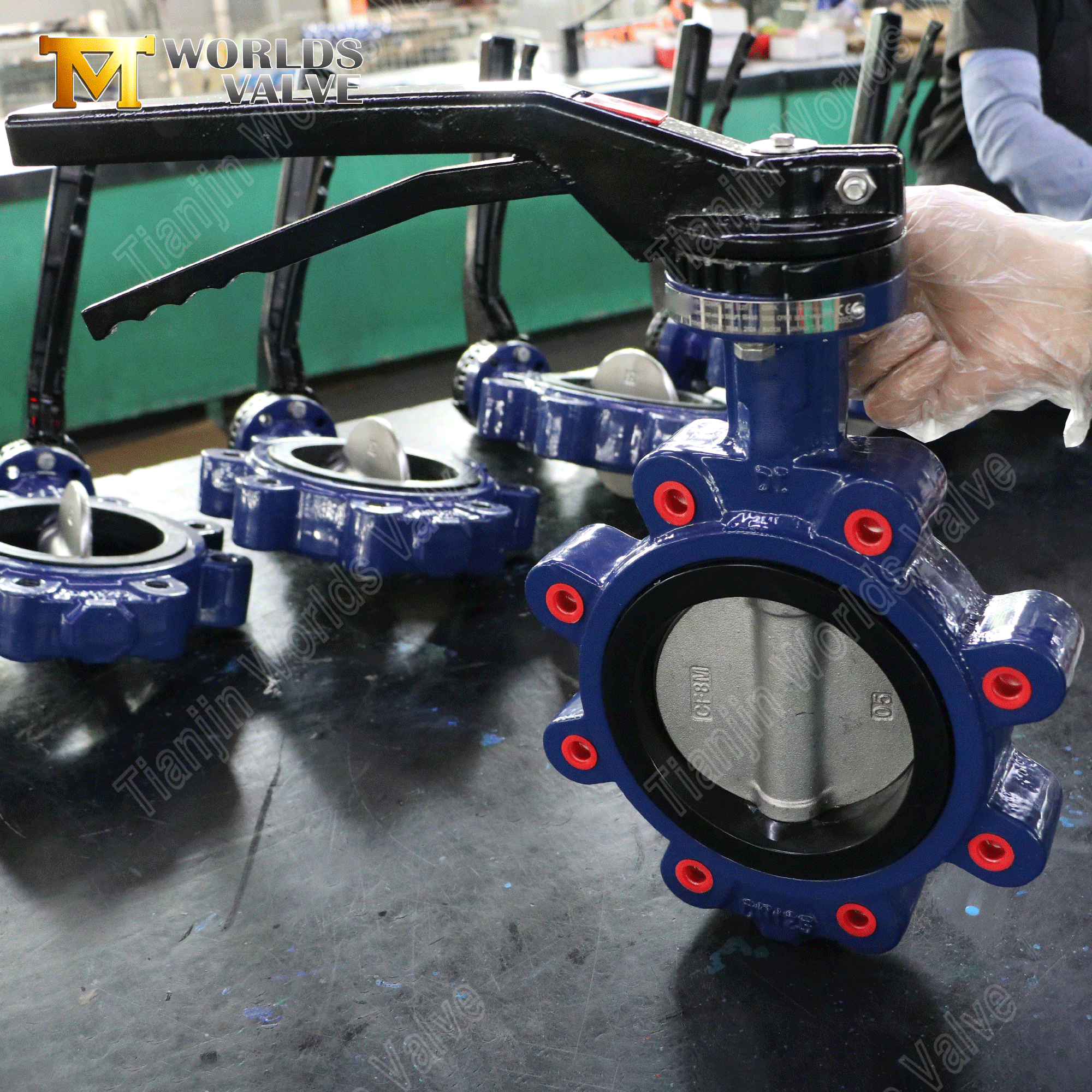

Lug-vlinderklep – PN16, aluminium handgreep, OEM-fabrikant

Productoverzicht

Een nokkenvlinderklep is een kwartslagstroomregelapparaat dat zich onderscheidt door zijn nokkenontwerp met schroefdraad: inzetstukken met schroefdraad aan beide zijden van het kleplichaam waardoor deze rechtstreeks aan elke zijde onafhankelijk van elkaar op pijpflenzen kan worden vastgeschroefd.

In tegenstelling tot waferkleppen die tussen flenzen zijn ingeklemd en voor verwijdering volledig moeten worden losgekoppeld, maakt het nokkenontwerp een doodlopende weg mogelijk: u kunt de klep aan de ene kant van de pijpleiding verwijderen terwijl de andere kant onder druk en operationeel blijft. Dit maakt het de voorkeurskeuze voor systemen waarbij onderhoudsisolatie, flexibiliteit van pijpleidingen en verminderde downtime van cruciaal belang zijn.

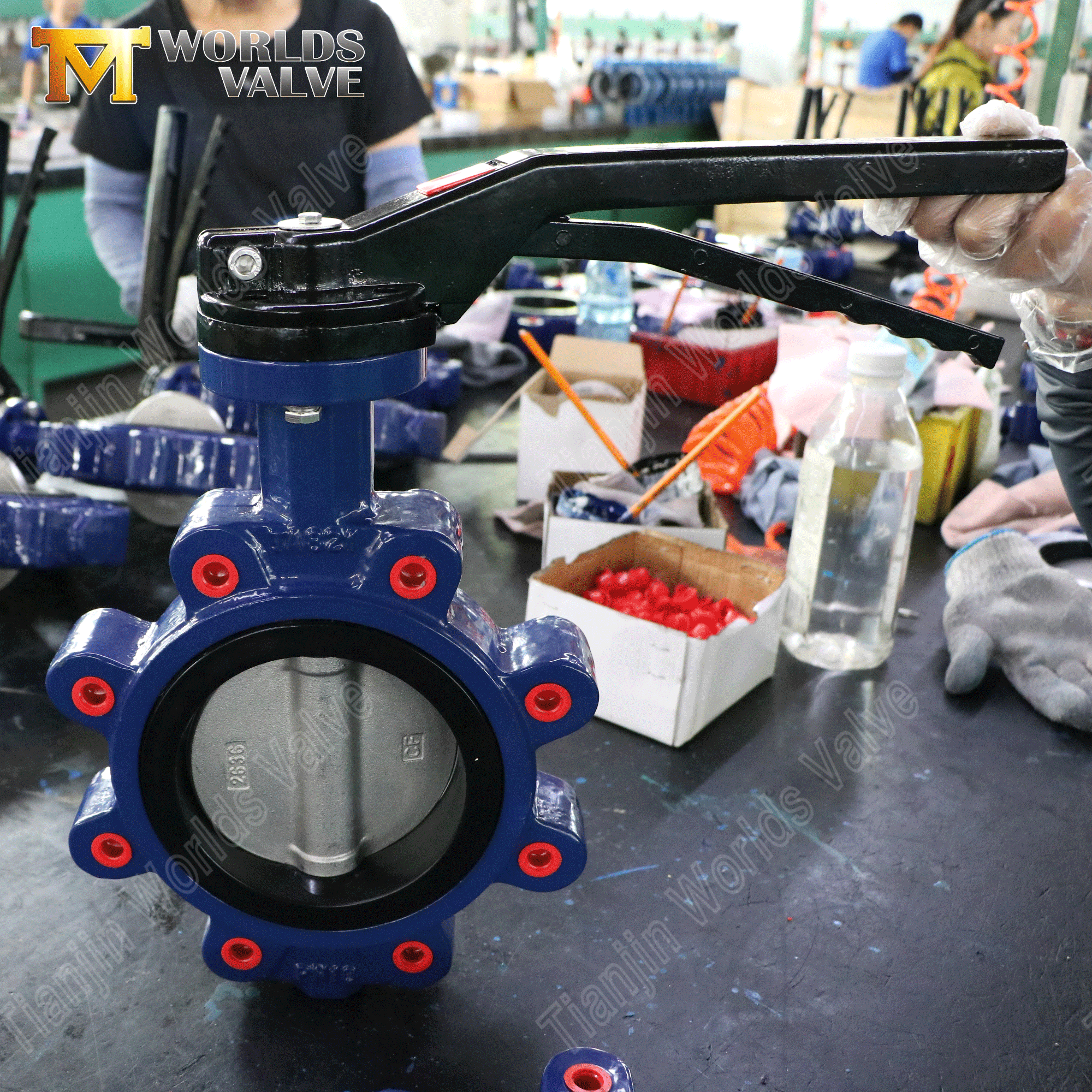

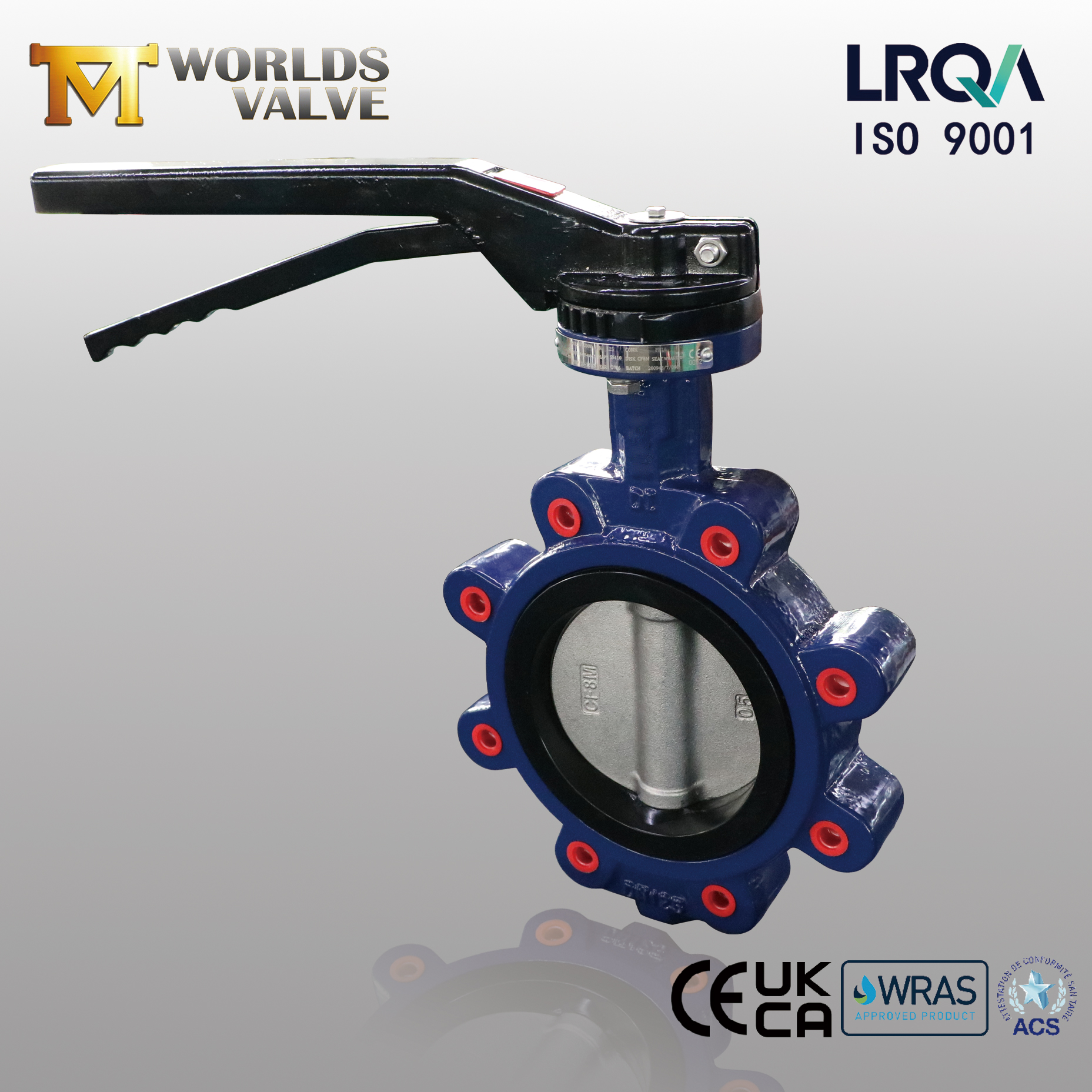

Dit model is voorzien van een DI (nodulair gietijzer) huis voor sterkte en duurzaamheid, een CF8M roestvrijstalen schijf voor superieure corrosieweerstand, een EPDM-zitting voor betrouwbare afdichting en een aluminium handgreep voor lichtgewicht, soepele handmatige bediening, beoordeeld op PN16 (16 bar). De aluminium handgreep vermindert het totale klepgewicht en zorgt voor een comfortabele, ergonomische bediening zonder de corrosieproblemen van traditionele gietijzeren handgrepen.

Als directe OEM/ODM-fabrikant met meer dan 19 jaar exportervaring levert Tianjin Worlds Valve Co., Ltd. volledig aanpasbare vleugelkleppen met nokken – materialen, maten, drukwaarden, flensnormen, coatings en actuatoren – allemaal afgestemd op uw exacte specificaties. Onze producten worden naar meer dan 50 landen geëxporteerd en worden ondersteund door ISO 9001 (gecertificeerd door LRQA), CE, UKCA, WRAS en ACS-certificeringen.

Introduceren:

Lug vlinderklep | Nodulair gietijzeren lichaam | CF8M-schijf | Aluminium handgreep | PN16 | OEM-fabrikant

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

CBF02-TL01 - Gedetailleerde productinformatie

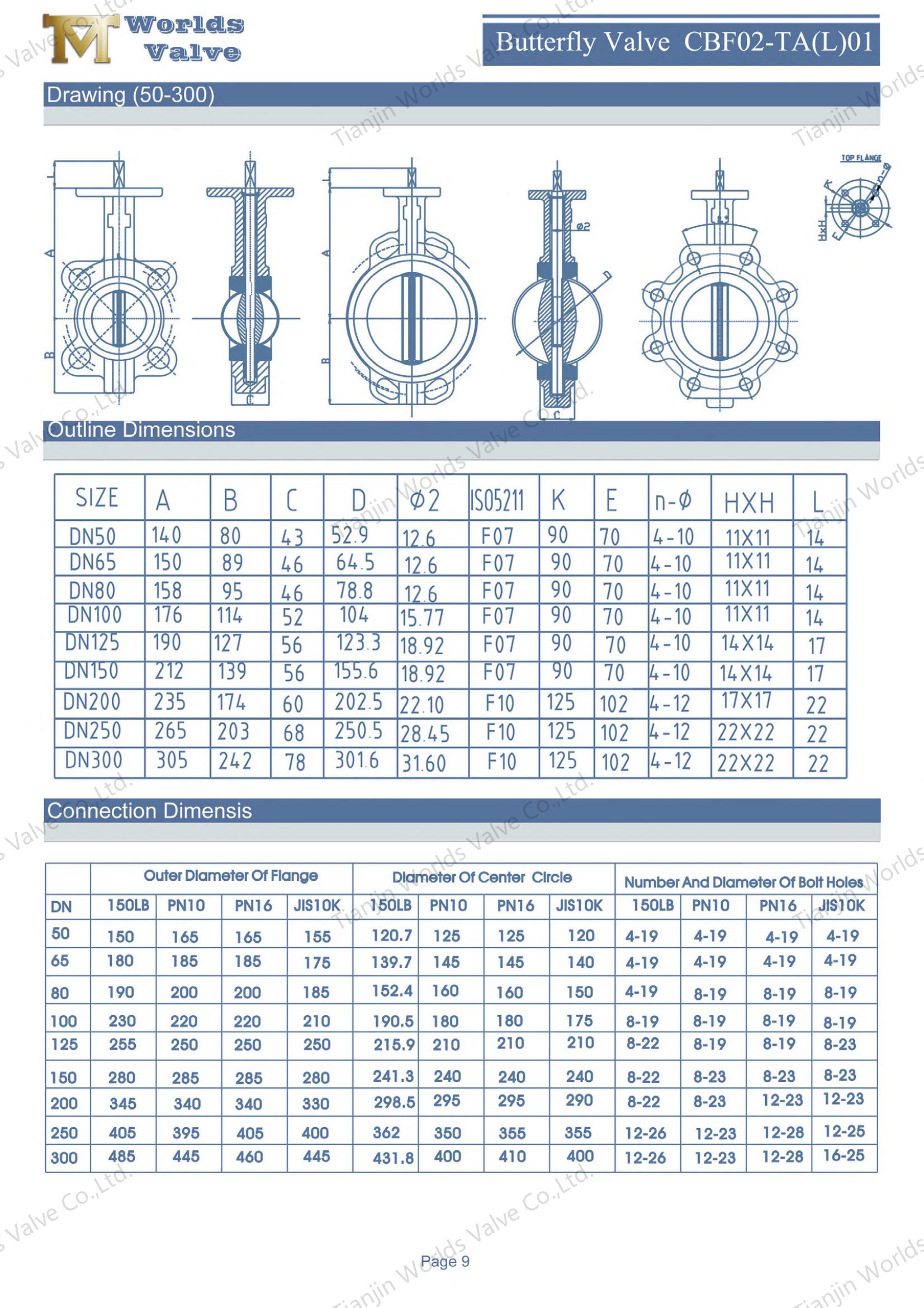

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Ontwerp van het noktype – isolatie van service en onderhoud zonder einde

• Onafhankelijke montage op pijpleidingen – Door de nokken met schroefdraad aan beide zijden van het kleplichaam kan elke zijde onafhankelijk aan pijpflenzen worden vastgeschroefd, waardoor een doodlopende weg mogelijk is. De klep kan aan het einde van een pijpleiding worden geïnstalleerd of worden gebruikt om een ​​sectie te isoleren voor onderhoud.

• Vereenvoudigd onderhoud – De klep kan vanaf één kant worden verwijderd zonder de druk te verlagen of de hele pijpleiding af te sluiten – een cruciaal voordeel in fabrieken waar stilstand kostbaar is.

• Superieure stijfheid – Het ontwerp van de nokken biedt een grotere structurele sterkte dan wafertypes en is bestand tegen buisspanning, trillingen en thermische uitzetting.

• Bidirectionele afdichting – Zorgt voor een betrouwbare afsluiting in beide stroomrichtingen.

2. Lichaamsmateriaal – Nodulair gietijzer (GGG40 / 500-7)

• Hoge sterkte – Biedt een treksterkte van ≥400 MPa en een vloeigrens van ≥250 MPa, waardoor betrouwbare prestaties worden geleverd onder PN16-drukstoten.

• Uitstekende slagvastheid – De nodulaire grafietstructuur zorgt voor uitzonderlijke taaiheid en is bestand tegen mechanische schokken en pijplijntrillingen zonder te breken.

• Corrosiebescherming – Gecombineerd met een standaard epoxycoating (minimaal 250 μm) is de behuizing bestand tegen corrosie in water, afvalwater en algemene industriële toepassingen.

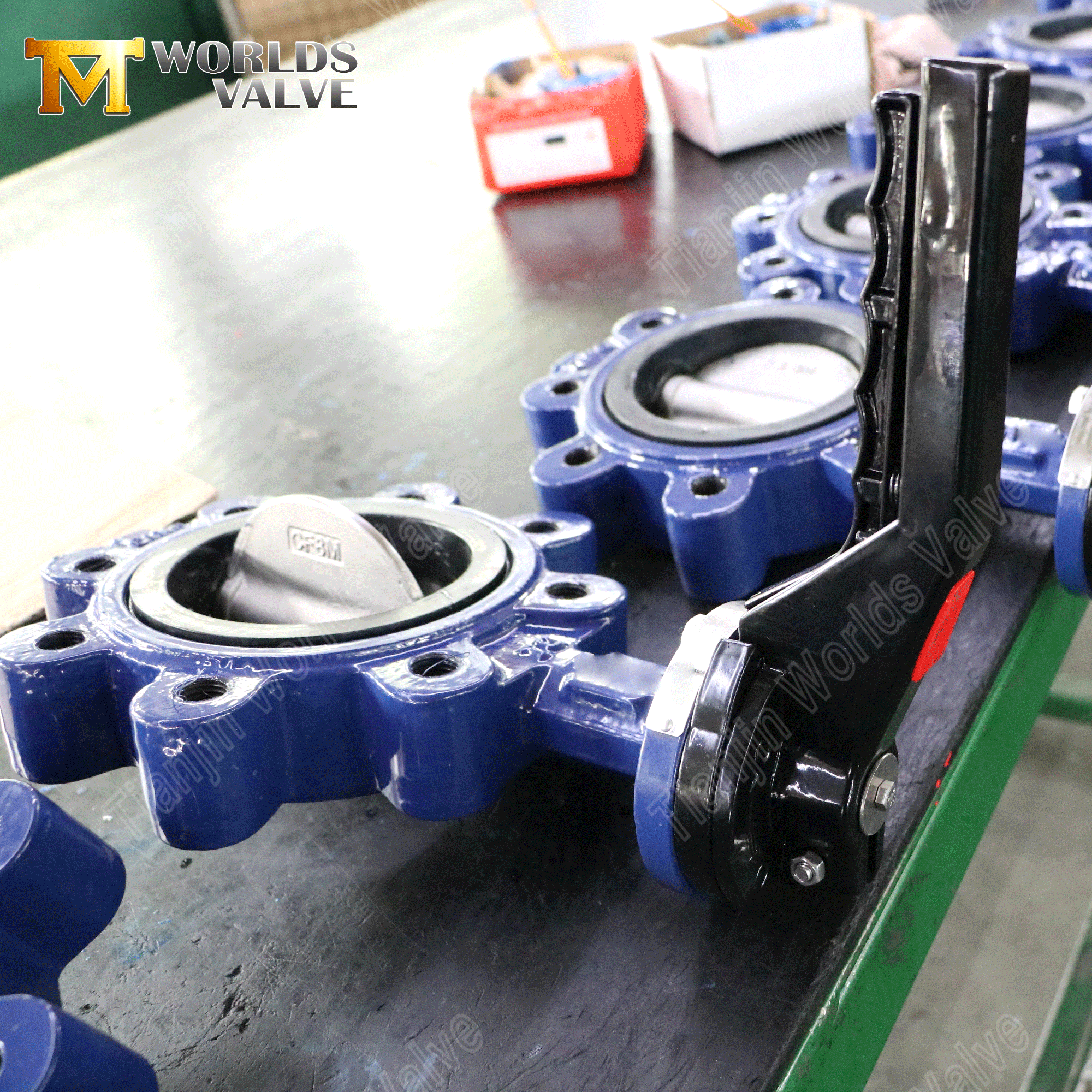

3. Materiaal schijf: CF8M roestvrij staal (AISI 316)

• Superieure corrosieweerstand –CF8M biedt uitstekende weerstand tegen putcorrosie en spleetcorrosie, vooral in chloride-omgevingen, zeewater en agressieve media.

• Brede chemische compatibiliteit – Geschikt voor water, afvalwater, milde chemicaliën, zuren en alkaliën.

• Lange levensduur – De corrosiebestendige eigenschappen van CF8M zorgen voor een langere levensduur, zelfs in agressieve omgevingen, waardoor de vervangingsfrequentie en onderhoudskosten worden verminderd.

4. Materiaal zitting – EPDM

• Uitstekende waterbestendigheid – EPDM biedt uitstekende weerstand tegen water, stoom en verwering buitenshuis, waardoor het ideaal is voor watervoorziening, afvalwater en HVAC-toepassingen.

• Goede chemische bestendigheid – Bestand tegen verdunde zuren, logen en een breed scala aan chemicaliën voor waterbehandeling, waaronder chloor en ozon.

• Groot temperatuurbereik – Behoudt afdichtingseigenschappen van -20°C tot +120°C.

• Luchtbeldichte afsluiting – Biedt betrouwbare tweerichtingsafdichting, waardoor er geen lekkage in beide stroomrichtingen ontstaat.

5. Aluminium handgreep: licht en ergonomisch

• Gereduceerd gewicht – Aluminium is aanzienlijk lichter dan handgrepen van gietijzer of nodulair gietijzer, waardoor het totale gewicht van de klep wordt verminderd en de installatie en bediening eenvoudiger worden.

• Corrosiebestendig – Aluminium vormt van nature een beschermende oxidelaag die corrosiebestendig is, waardoor het geschikt is voor buiten- en vochtige omgevingen.

• Ergonomisch ontwerp – Het gladde oppervlak en het uitgebalanceerde ontwerp zorgen voor een comfortabele grip en eenvoudige bediening, zelfs na langdurig gebruik.

• Inclusief vergrendelplaat – De handgreep is voorzien van een vergrendelplaat voor positievergrendeling, waardoor onbedoelde bediening wordt voorkomen en veilig onderhoud wordt gegarandeerd.

6. ISO 5211 bovenflens – klaar voor automatisering

Al onze vlinderkleppen met nok zijn voorzien van een standaard ISO 5211 bovenflens, waardoor universele uitwisselbaarheid voor verschillende bedieningsmethoden mogelijk is:

• Handhendel – Snelle handmatige aan-uitbediening met borgplaat (standaard voor dit model)

• Tandwielaandrijving – Zelfremmend met open-dicht-indicator (grotere maten)

• Elektrische actuatoren – Aan-uit- of modulerende typen met 4-20 mA-feedback

• Pneumatische actuatoren – dubbelwerkende of veerretour (fail-safe) ontwerpen

• Hydraulische actuatoren – Omgevingen met hoog koppel, onderzeese of explosieve omgevingen

Typische toepassingen

Lug-vlinderkleppen met DI-behuizing, CF8M-schijf, EPDM-zitting en aluminium handgreep worden vertrouwd in een breed scala van industrieën:

• Watervoorziening en -distributie – Gemeentelijke waterleidingen, pompstations, distributienetwerken.

• Afvalwaterzuivering – Rioolleidingen, zuiveringsinstallaties, effluentsystemen.

• HVAC-systemen–Gekoeld water, warm water, koeltorensystemen.

• Industriële verwerking – Algemene industriële waterleidingen, koelwater, procesvloeistoffen.

• Brandbeveiliging – Brandwaterleidingen, sprinklersystemen, overstromingssystemen.

• Irrigatie – Irrigatiesystemen voor de landbouw en het landschap.

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen. Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een van 's werelds meest gerespecteerde certificeringsinstanties. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

• Specialisten op het gebied van Lugventielen. We hebben uitgebreide ervaring met het vervaardigen van vlinderkleppen met nokken voor water-, industriële en gemeentelijke projecten over de hele wereld.

• Voordeel van aluminium handgreep. Onze aluminium handgrepen verminderen het gewicht van de klep en zijn bestand tegen corrosie – ideaal voor buiteninstallaties en toepassingen waarbij gewicht van belang is.

• Volledige maatwerk. Materialen, afmetingen, drukwaarden, flensnormen (ANSI, DIN, JIS, BS), coatings (elke RAL-kleur), actuatoren – alles volgens uw specificaties.

• 19+ jaar exportervaring. Soepele logistiek en after-salesondersteuning naar meer dan 50 landen in Europa, Amerika, het Midden-Oosten en Zuidoost-Azië.

• 100% Traceerbaarheid. Materiaalcertificaten en druktestrapporten bij elke bestelling – geen uitzonderingen.

• Snelle ommekeer. Toegewijde projectmanager; typische doorlooptijd 15-40 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact op – Pas vandaag nog uw Lug Valve aan:

Of u nu deze PN16-configuratie met aluminium handgreep, een ander formaat, geautomatiseerde bediening of een compleet kleppenpakket nodig heeft voor een grootschalig project – wij staan ​​klaar om volgens uw specificaties te bouwen.

Stuur ons uw wensen:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (lichaam / schijf / zitting)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Flens standaard en boring (ANSI, DIN, JIS, BS)

• Coatingkleur (elke RAL)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.

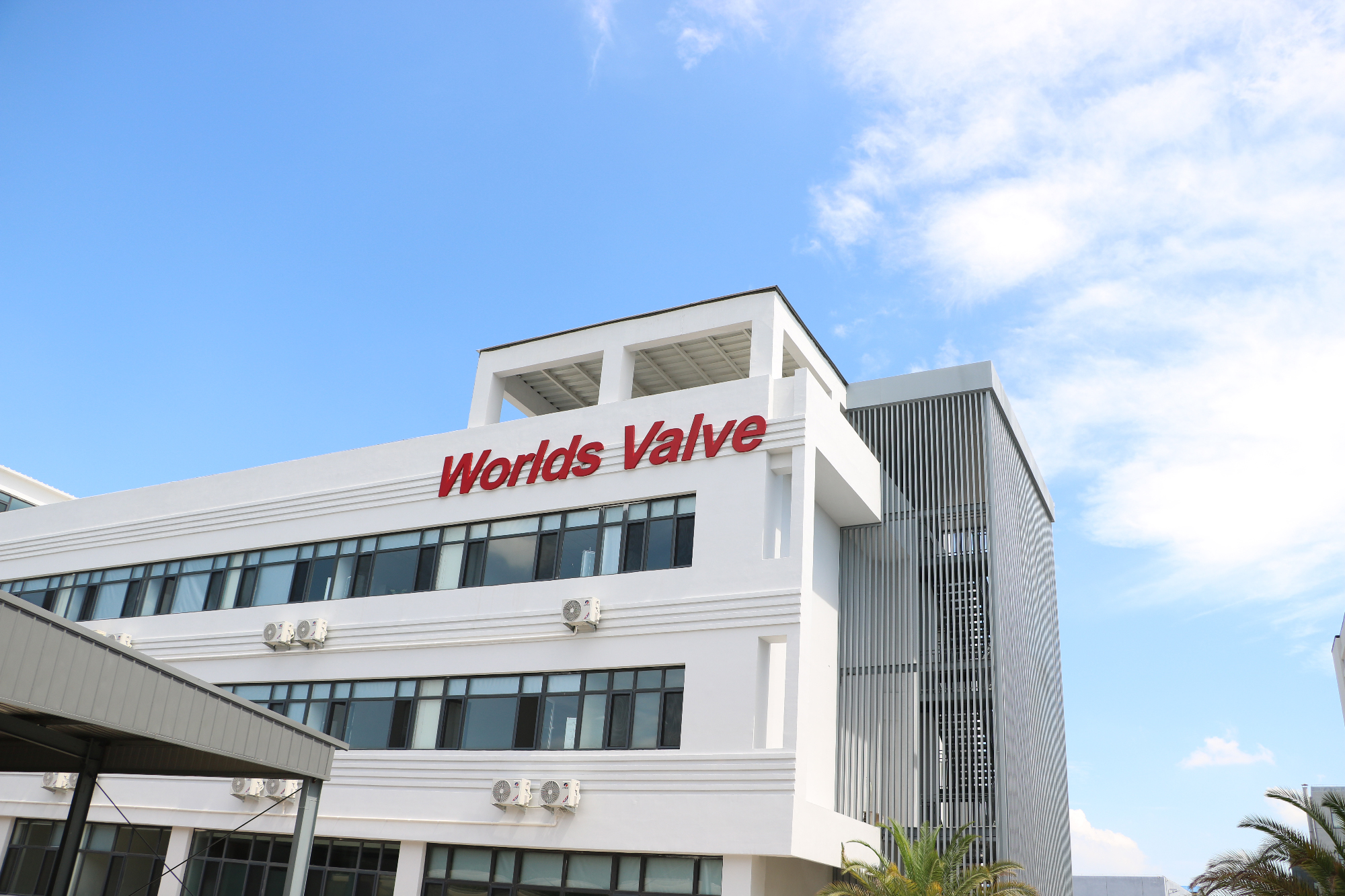

Fabrieksbezoeken welkom – kom kijken hoe wij uw afsluiters vervaardigen in Tianjin, China.

Neem nu contact met ons op en laten we samen uw klep bouwen.
