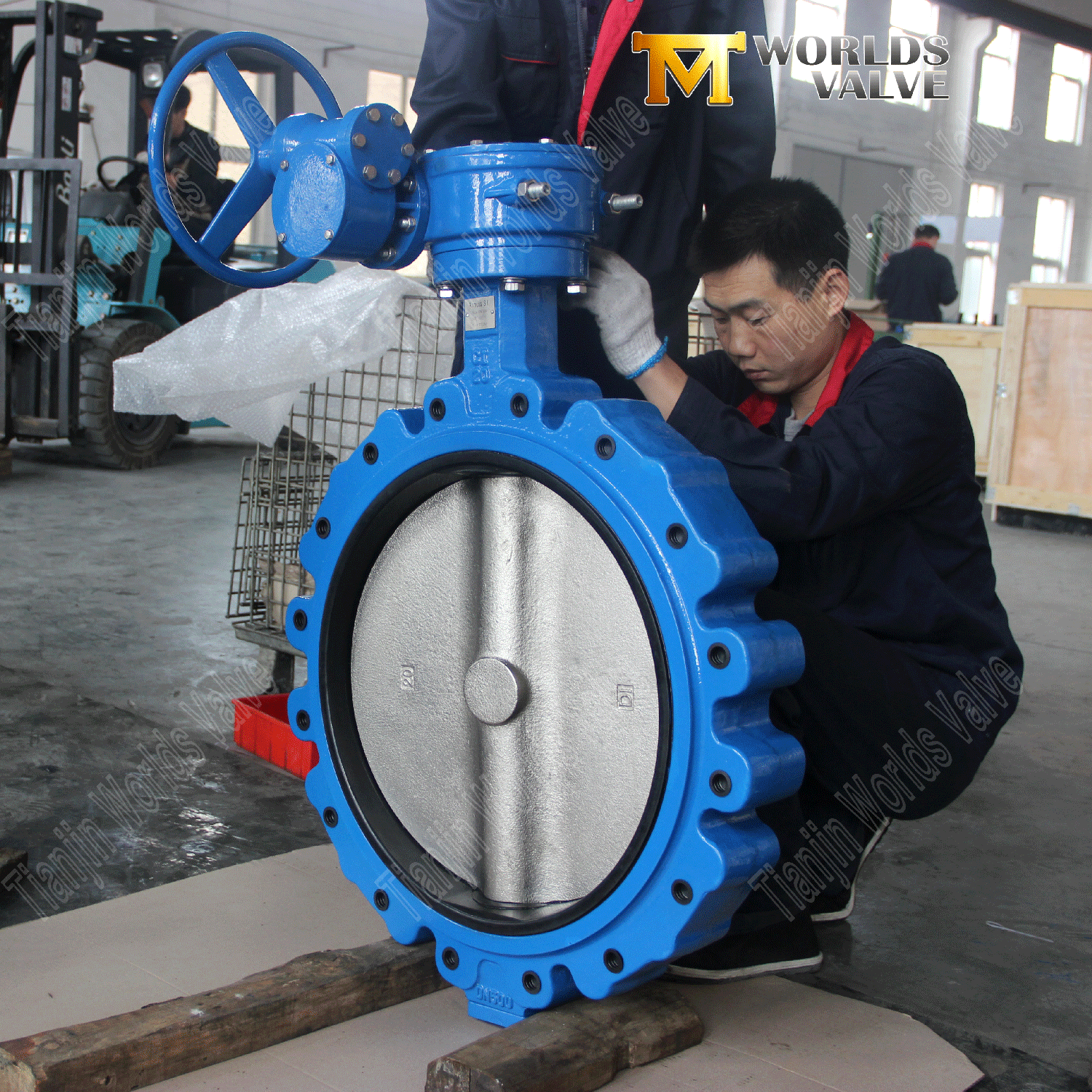

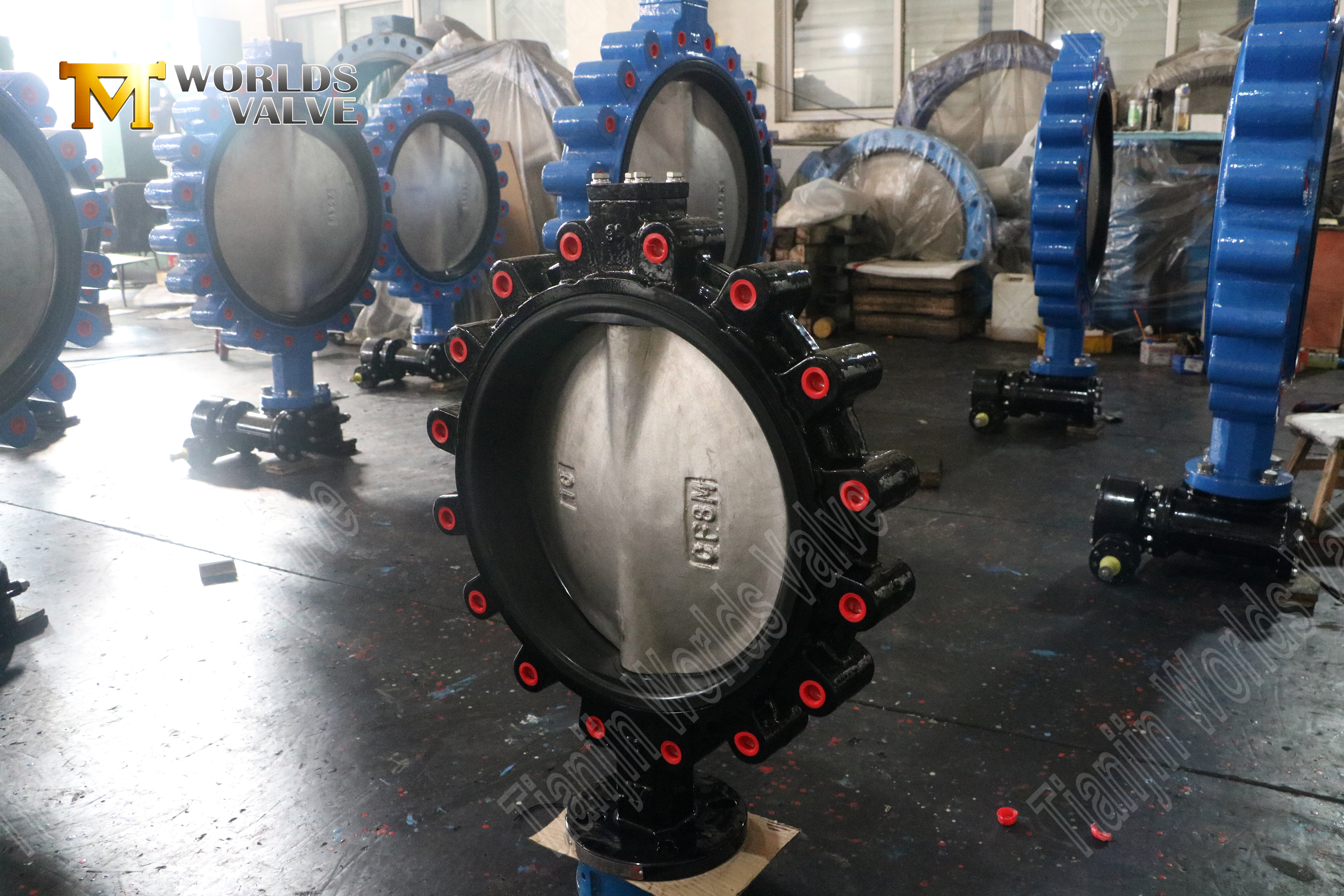

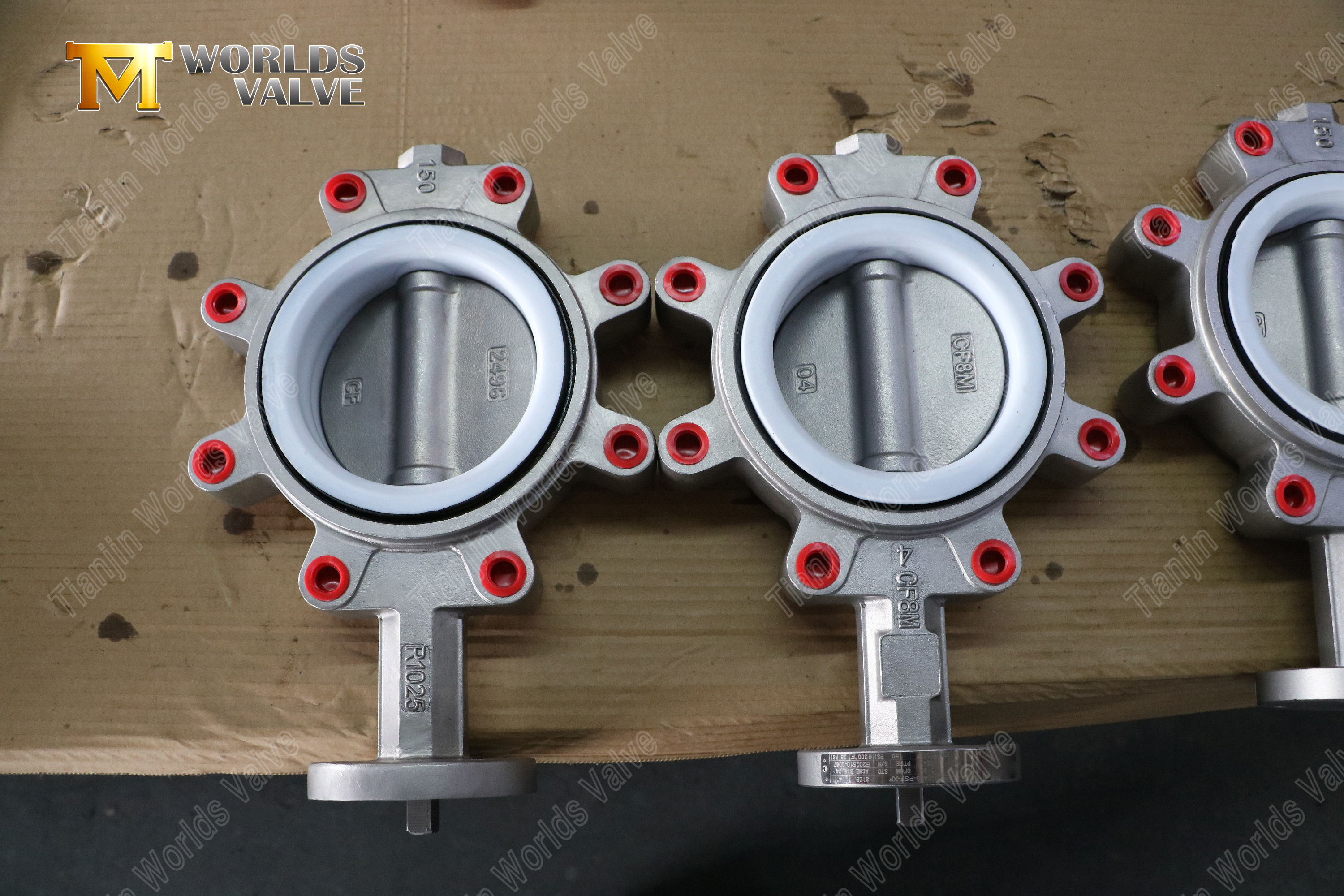

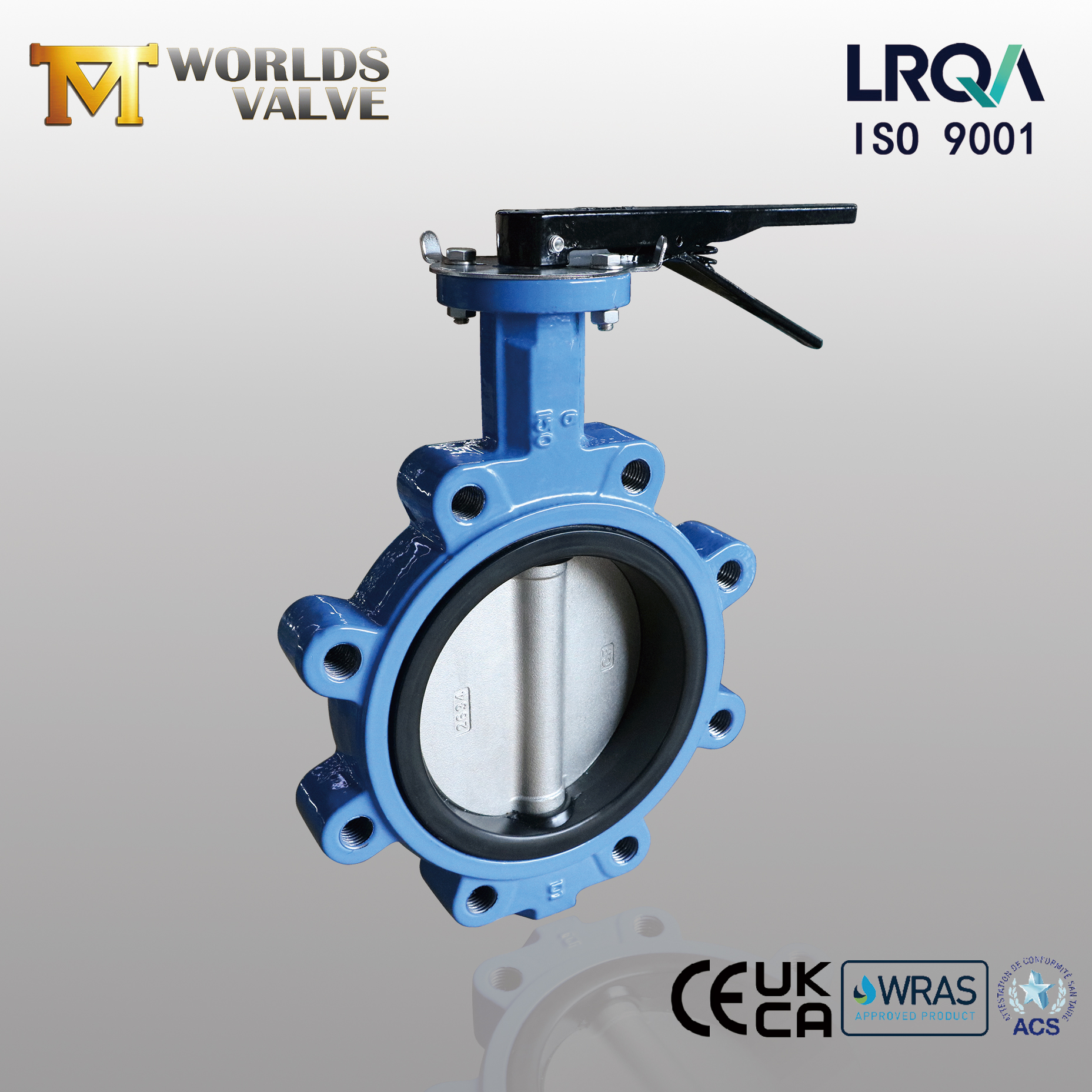

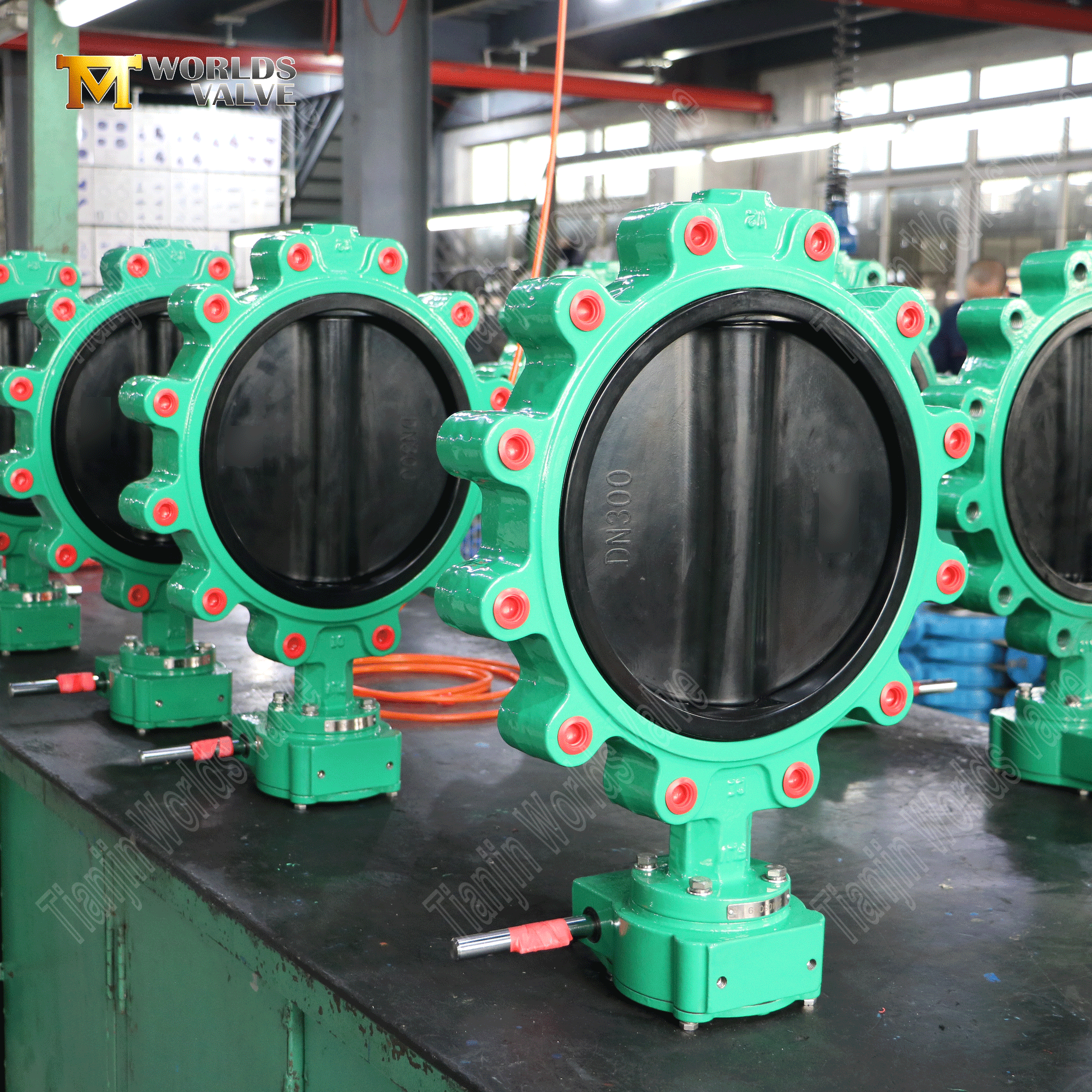

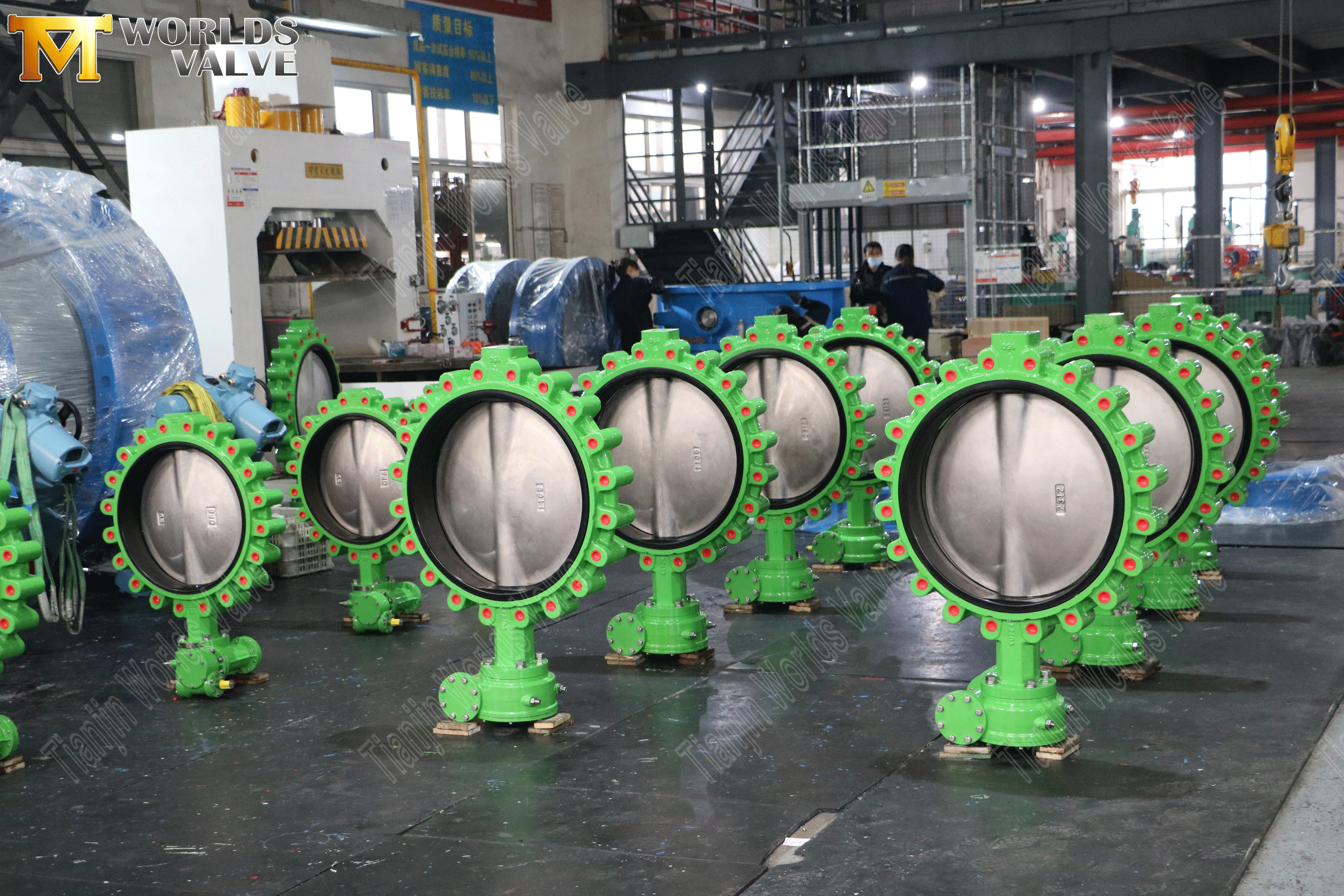

Lug-vlinderklep – CF8M-schijf, EPDM-zitting, klasse 150, OEM-fabrikant

Introduceren:

Lug vlinderklep | Nodulair gietijzeren lichaam | CF8M-schijf | EPDM-zitting | Klasse 150

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

CBF02-TL01 - Gedetailleerde productinformatie

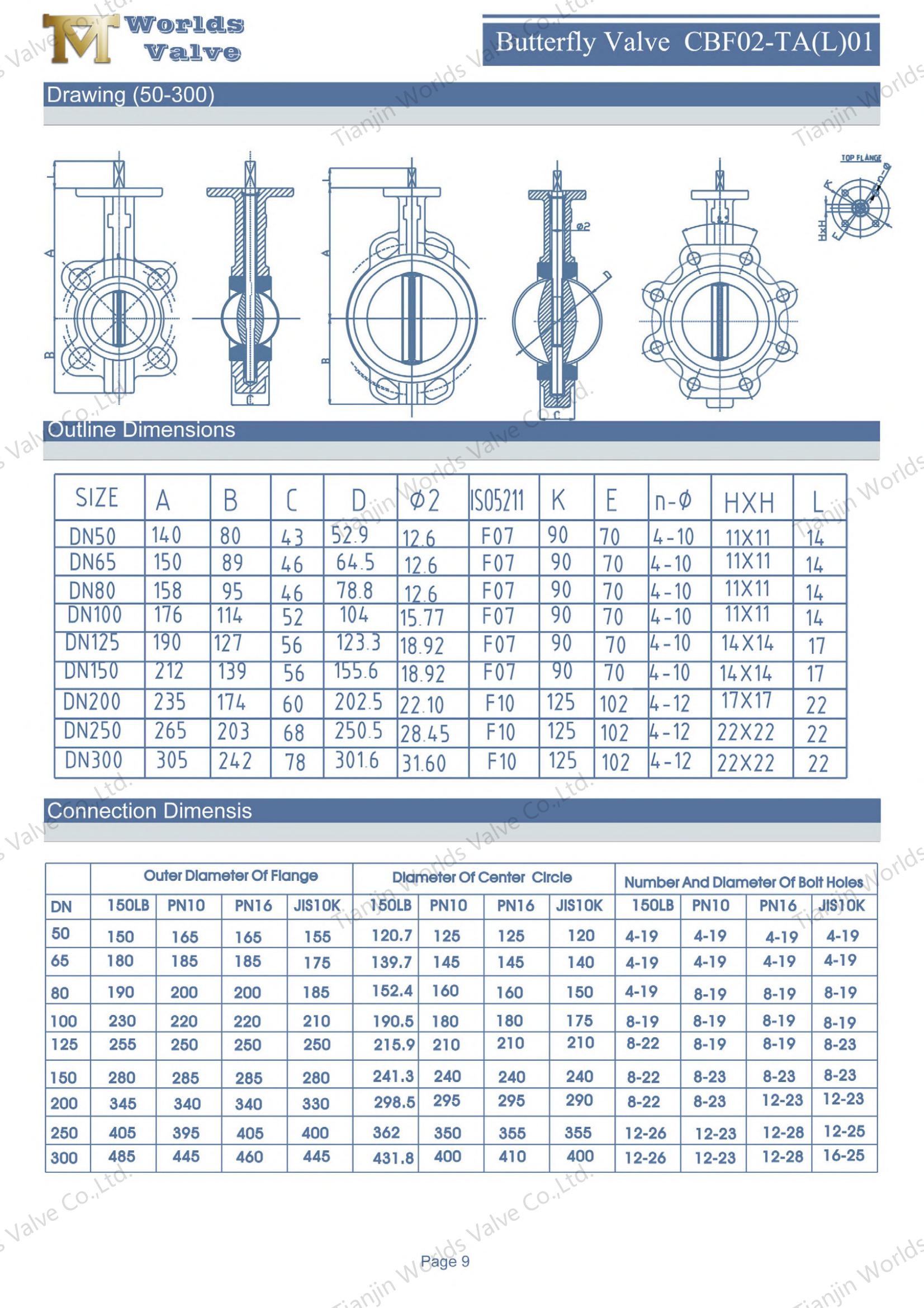

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Ontwerp van het noktype – isolatie van service en onderhoud zonder einde

• Onafhankelijke montage op pijpleidingen – Dankzij de nokken met schroefdraad aan beide zijden van het kleplichaam kan elke zijde onafhankelijk aan de pijpflenzen worden vastgeschroefd. Dit maakt een doodlopende weg mogelijk: de klep kan aan het einde van een pijpleiding worden geïnstalleerd of worden gebruikt om een ​​sectie te isoleren voor onderhoud.

• Vereenvoudigd onderhoud – De klep kan vanaf één kant worden verwijderd zonder de druk te verlagen of de hele pijpleiding af te sluiten. In chemische fabrieken en verwerkingsfaciliteiten waar de downtime wordt gemeten in duizenden dollars per uur, is dit een gamechanger.

• Superieure stijfheid – Het ontwerp van de nokken biedt een grotere structurele sterkte dan wafertypes en is bestand tegen buisspanning, trillingen en thermische uitzetting.

2. Ontwerp van rubberen zitting met harde achterkant, gebouwd voor duurzaamheid, niet voor vervanging

In tegenstelling tot kleppen met zachte zitting, die afhankelijk zijn van vervangbare zittingen van rubber of PTFE, is het ontwerp met harde zitting permanent geïntegreerd in het kleplichaam:

• Superieure slijtvastheid – De metaal-op-metaal afdichtingsinterface is bestand tegen schurende media, met deeltjes beladen vloeistoffen en stroming met hoge snelheid die een zachte zitting snel zou eroderen.

• Hogere temperatuurcapaciteit – Harde zittingen behouden de afdichtingsintegriteit bij temperaturen waarbij EPDM-, NBR- of PTFE-zittingen degraderen of hun elasticiteit verliezen. Dit maakt ze geschikt voor stoom, hete olie en procesvloeistoffen met een hoge temperatuur.

• Geen stoelvervanging nodig – Hoewel de stoel niet ter plaatse kan worden vervangen, hoeft dat ook niet. Harde zittingen zijn ontworpen voor de volledige levensduur van de klep, waardoor de onderhoudsfrequentie wordt verminderd en de voorraadkosten voor reservezittingen worden geëlimineerd.

• Consistente afdichting in de loop van de tijd – De metaal-op-metaal afdichtingsgeometrie behoudt zijn integriteit gedurende duizenden cycli, met minimale compressie-set of ontspanning.

3. Lichaamsmateriaal – Nodulair gietijzer (GGG40 / 500-7)

• Hoge sterkte – Biedt een treksterkte van ≥400 MPa en een vloeigrens van ≥250 MPa, waardoor betrouwbare prestaties worden geleverd onder drukstoten.

• Slagvastheid – De nodulaire grafietstructuur zorgt voor uitzonderlijke taaiheid en is bestand tegen mechanische schokken en trillingen.

• Corrosiebescherming – Gecombineerd met een standaard epoxycoating (minimaal 250 μm) is de behuizing bestand tegen corrosie in water, afvalwater en algemene industriële toepassingen.

4. Materiaal schijf: CF8M roestvrij staal (AISI 316)

• Superieure corrosieweerstand –CF8M biedt uitstekende weerstand tegen putcorrosie en spleetcorrosie, vooral in chloride-omgevingen, zeewater en agressieve media.

• Brede chemische compatibiliteit – Geschikt voor water, afvalwater, milde chemicaliën, zuren en alkaliën.

• Lange levensduur – De corrosiebestendige eigenschappen van CF8M zorgen voor een langere levensduur, zelfs in agressieve omgevingen.

5. Materiaal steel: SS420 roestvrij staal

• Hoge sterkte – Aanzienlijk hogere treksterkte dan 304/316 roestvrij staal, wat een betrouwbare koppeloverdracht garandeert.

• Slijtvast – Het geharde oppervlak is bestand tegen vreten en vreten tijdens herhaaldelijk fietsen.

• Blow-Out Proof Design – Retentiemechanisme voorkomt onbedoeld uitwerpen van de steel onder drukstoten.

6. ISO 5211 bovenflens – klaar voor automatisering

Al onze vlinderkleppen met nok zijn voorzien van een standaard ISO 5211 bovenflens, waardoor universele uitwisselbaarheid voor verschillende bedieningsmethoden mogelijk is:

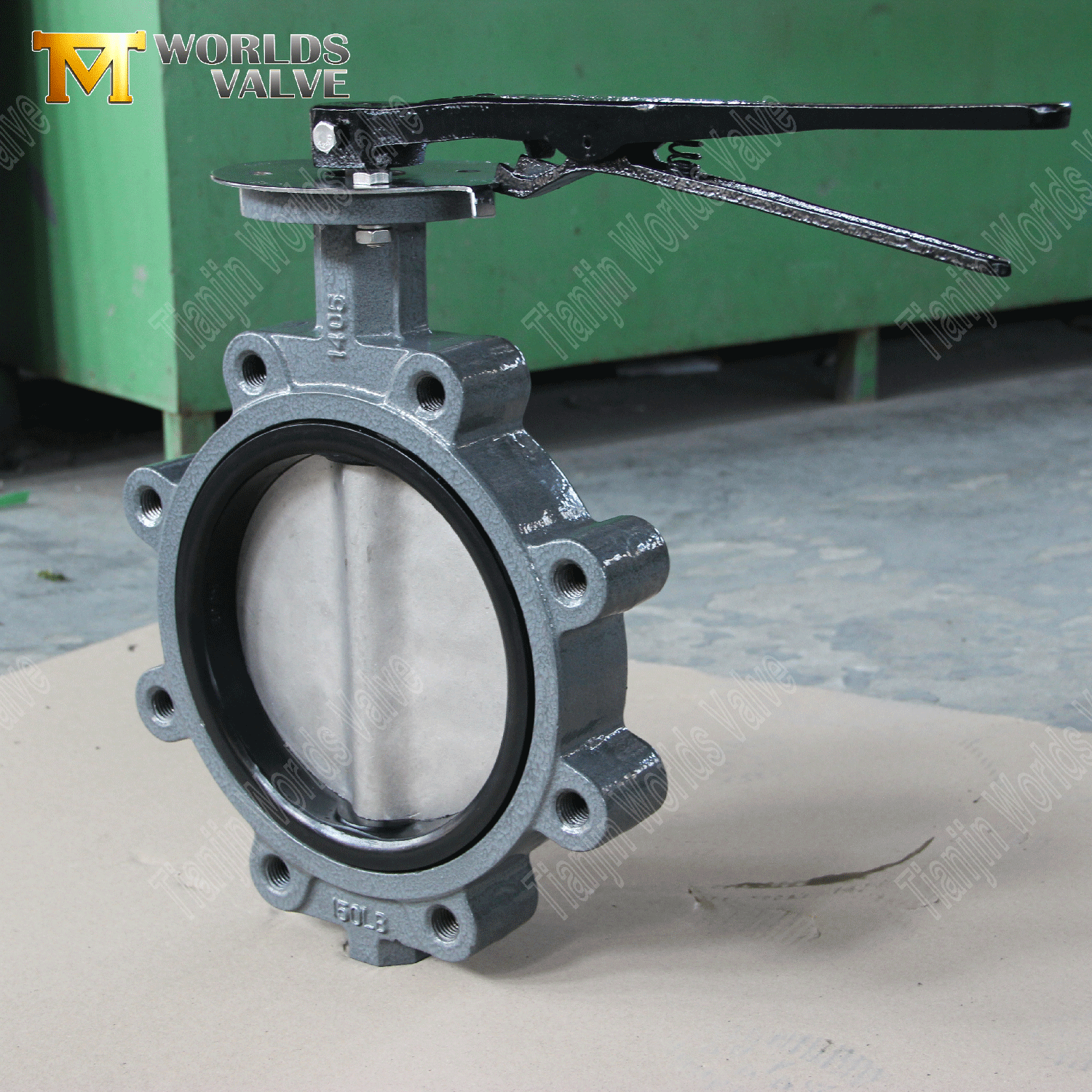

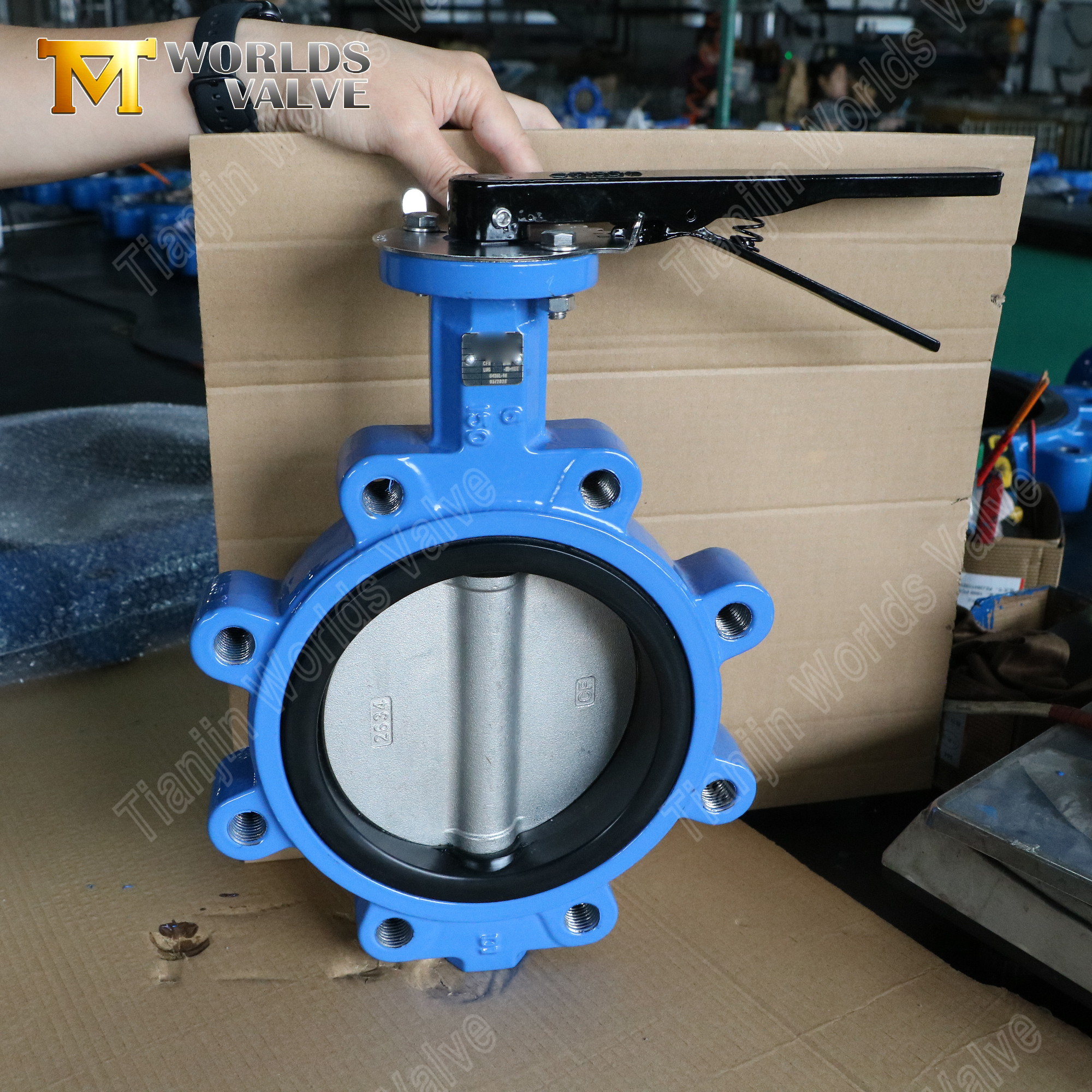

• Handhendel – Snelle handmatige aan/uit-bediening met borgplaat (kleinere maten)

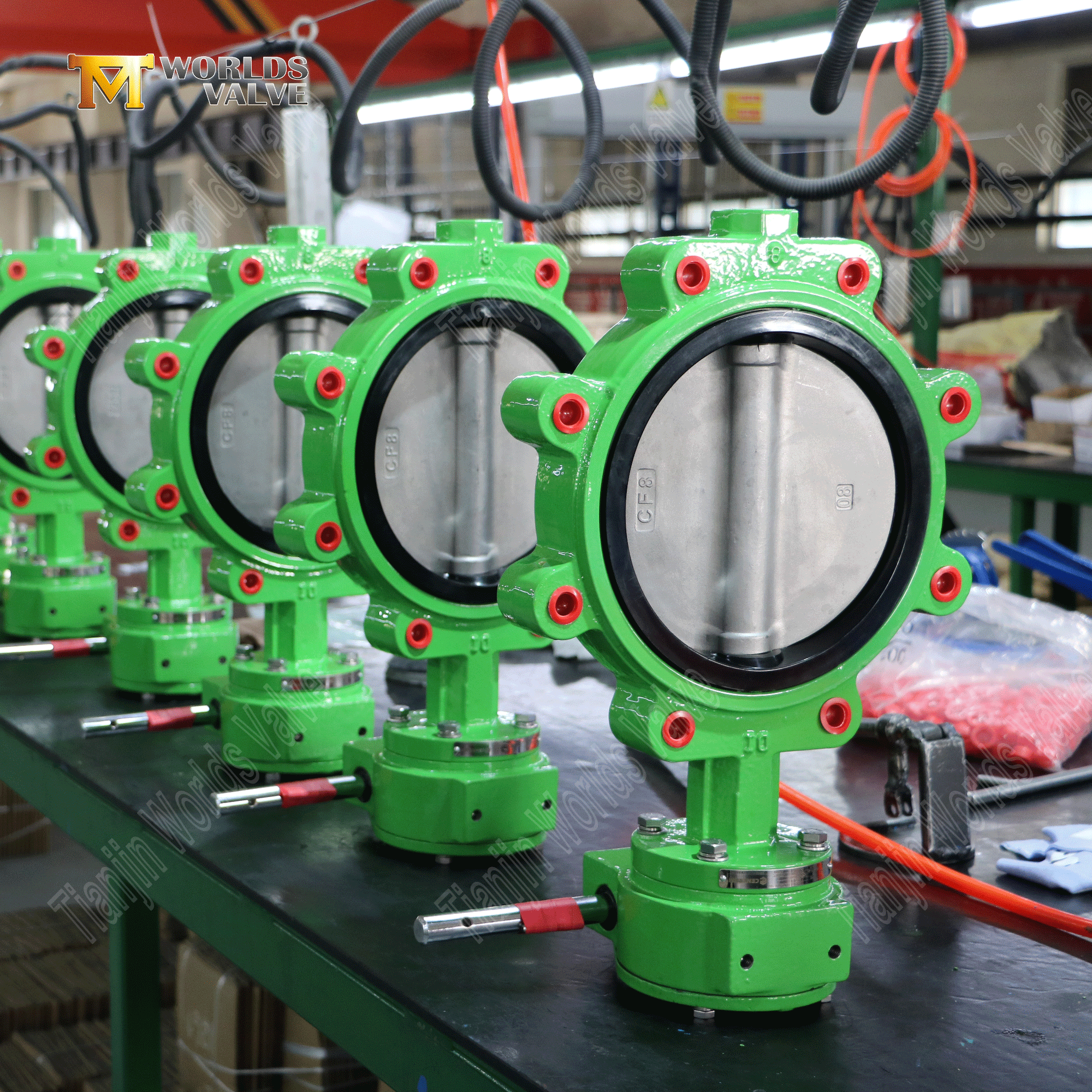

• Tandwielaandrijving – Zelfremmend met open-dicht-indicator (grotere maten)

• Elektrische actuatoren – Aan-uit of modulerende typen met 4-20 mA-feedback

• Pneumatische actuatoren – dubbelwerkende of veerretour (fail-safe) ontwerpen

• Hydraulische actuatoren – Omgevingen met hoog koppel, onderzeese of explosieve omgevingen

Typische toepassingen

• Chemische verwerking – Corrosieve vloeistoffen, zuren, logen, oplosmiddelen.

• Olie en gas – Raffinage, petrochemische verwerking, pijpleidingsystemen.

• Energieopwekking – Koelwater, stoomleidingen, condensorsystemen.

• Pulp en papier – Bleekchemicaliën, bijtende vloeistoffen.

• Mijnbouw en metallurgie – Schurende slurries, uitloogoplossingen.

• Waterbehandeling – Chemische dosering, chloor, ozonsystemen.

• HVAC-systemen – Gekoeld water, warm water, koeltorensystemen.

Waarom kiezen voor Tianjin Worlds Valve?

• Kwaliteit waarop u kunt vertrouwen – Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een van 's werelds meest gerespecteerde certificeringsinstanties. Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

• Ervaring die vruchten afwerpt – 19+ jaar in de kleppenbranche. Duizenden vlinderkleppen met nokken worden verzonden naar meer dan 50 landen. Wij weten wat werkt, wat niet, en hoe u uw bestelling de eerste keer goed kunt uitvoeren.

• Flexibiliteit die bij uw project past – van elk formaat. Enige druk. Elke flensnorm (ANSI, DIN, JIS, BS). Elke actuator. Elke coating. Wij bouwen volgens uw specificaties, niet volgens onze catalogus.

• Service waar u op kunt rekenen – Toegewijde projectmanager van bestelling tot oplevering. Typische doorlooptijd 15-40 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact op – Pas vandaag nog uw Lug Valve aan:

Of u nu deze klasse 150-configuratie, een ander formaat, geautomatiseerde bediening of een compleet kleppenpakket nodig heeft voor een grootschalig project: wij staan ​​klaar om volgens uw specificaties te bouwen.

Stuur ons uw wensen:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (lichaam / schijf / zitting)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Flens standaard en boring (ANSI, DIN, JIS, BS)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.

Wij verwelkomen ook fabrieksbezoeken. Kom kijken hoe wij uw kleppen vervaardigen in Tianjin, China.

Neem nu contact met ons op en laten we samen uw klep bouwen.
