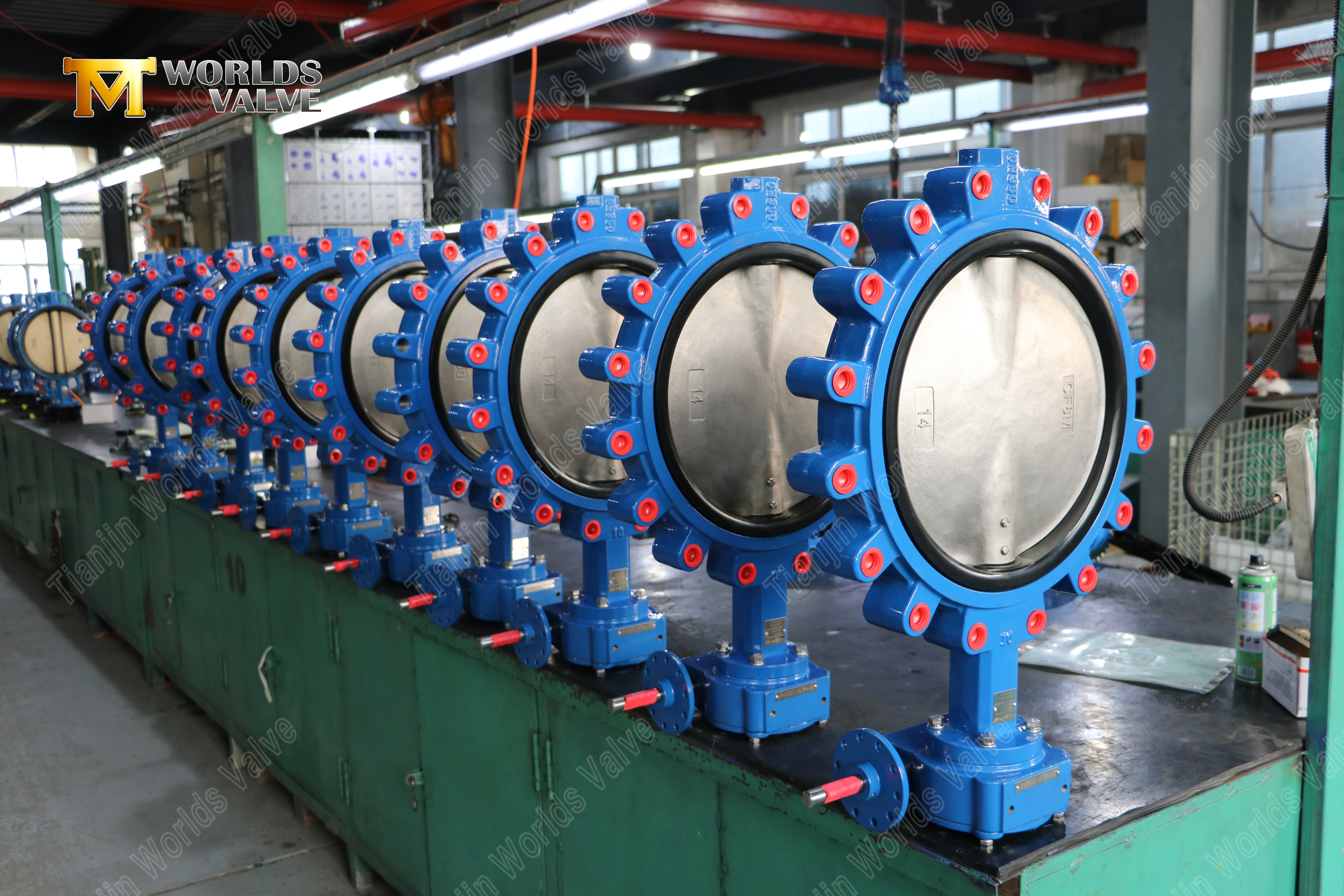

Lug vlinderklep | CF8M-schijf | PN16

Productoverzicht

De Tianjin Worlds vlinderklep met nokken heeft een behuizing van nodulair gietijzer (GGG40) met een epoxycoating, een CF8M (AISI 316) roestvrijstalen schijf, een SS416 roestvrijstalen steel en een NBR (nitrilrubber) zitting, geschikt voor PN16 (16 bar) service. Het nokkenvormige lichaam met inzetstukken met schroefdraad maakt een doodlopende weg mogelijk, waardoor de klep rechtstreeks op een pijpleidingflens kan worden vastgeschroefd en de volledige nominale druk vanaf één kant kan weerstaan ​​– ideaal voor isolatie, onderhoudsafsluitingen en toekomstige leidinguitbreidingen. De CF8M-schijf biedt uitstekende weerstand tegen putcorrosie en chloridecorrosie, terwijl de geharde SS416-steel een hoge sterkte en slijtvastheid biedt voor een betrouwbare koppeloverdracht. De NBR-zitting zorgt voor een luchtbeldichte afdichting met een goede olie-, brandstof- en vetbestendigheid binnen een bereik van –20 ℃ tot +100 ℃, hoewel deze niet geschikt is voor blootstelling aan UV/ozon buitenshuis of sterke zuren/basen. De klep, verkrijgbaar van DN50 tot DN2000, voldoet aan ISO 5211 voor directe montage van actuatoren, en wordt veel gebruikt in waterbehandeling, olie en gas, brandstofbehandeling en algemene industriële toepassingen die een betrouwbare aan/uit- en smoorcontrole met oliebestendigheid vereisen.

Tianjin Worlds Valve Co., Ltd. opereert onder een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem en kan op verzoek producten leveren met CE-, UKCA-, WRAS- en ACS-certificeringen. Wij zijn een directe, in China gevestigde OEM/ODM-fabrikant, die kleppen strikt volgens klantspecificaties produceert. Alle materialen – behuizing, schijf, stuurpen, zitting, drukwaarde, flensstandaard, bediening en coating zijn volledig aanpasbaar om aan uw specifieke toepassingsvereisten te voldoen. Bij elke bestelling wordt de volledige documentatie (materiaalcertificaten met maaltestrapporten en druktestrapporten) verstrekt.

Introduceren:

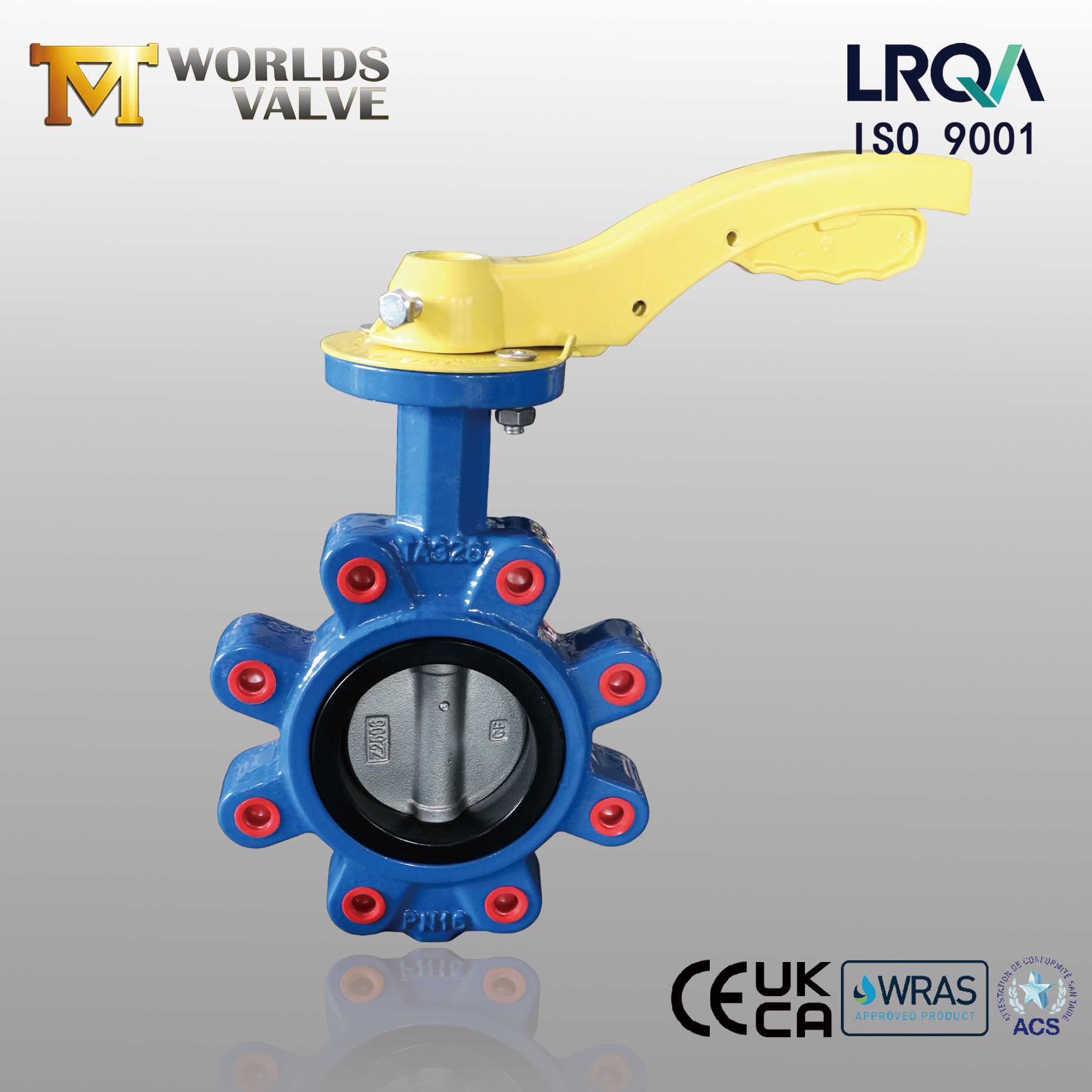

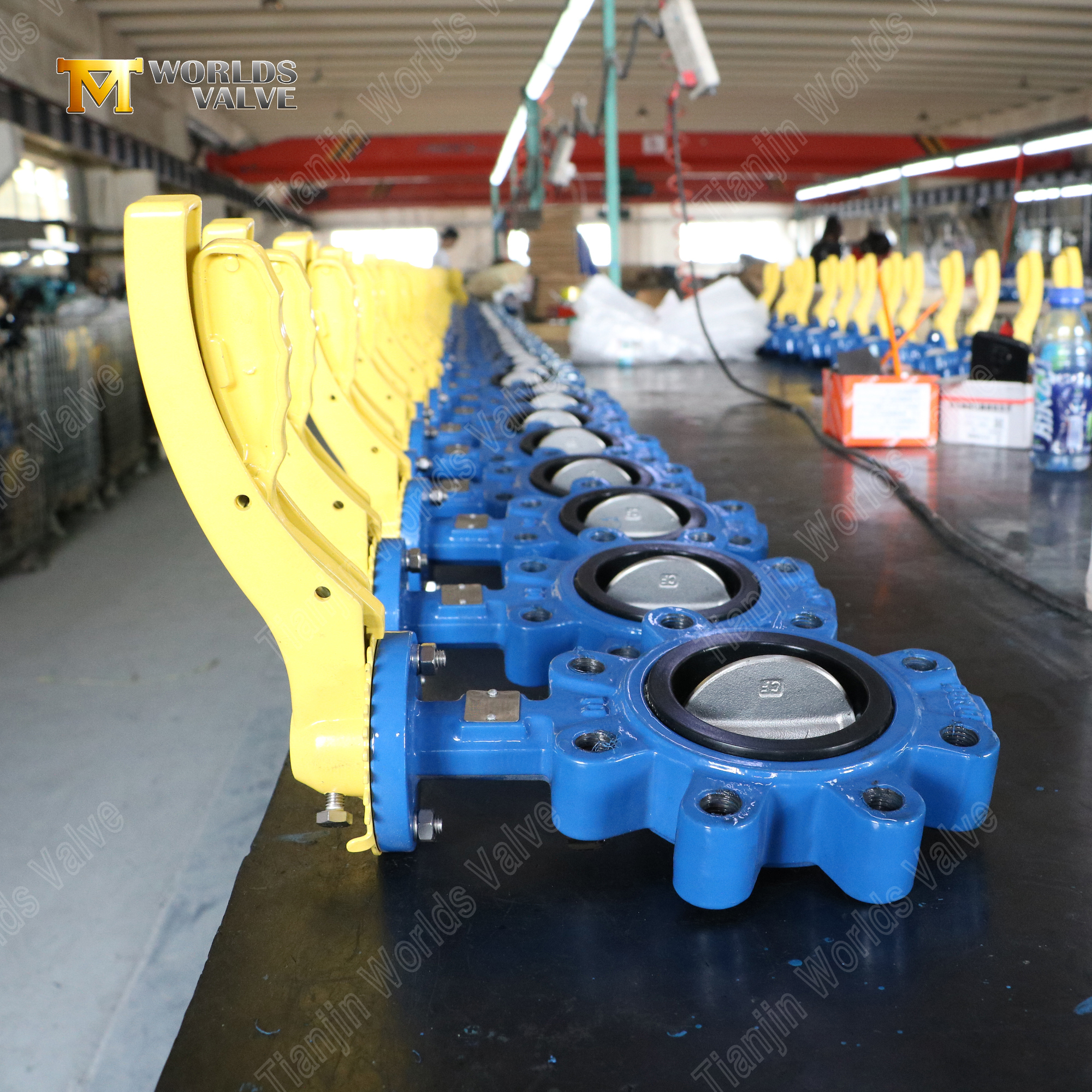

Lug-vlinderklep met DI-klephuis en CF8M-schijf | Handmatig bediend

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

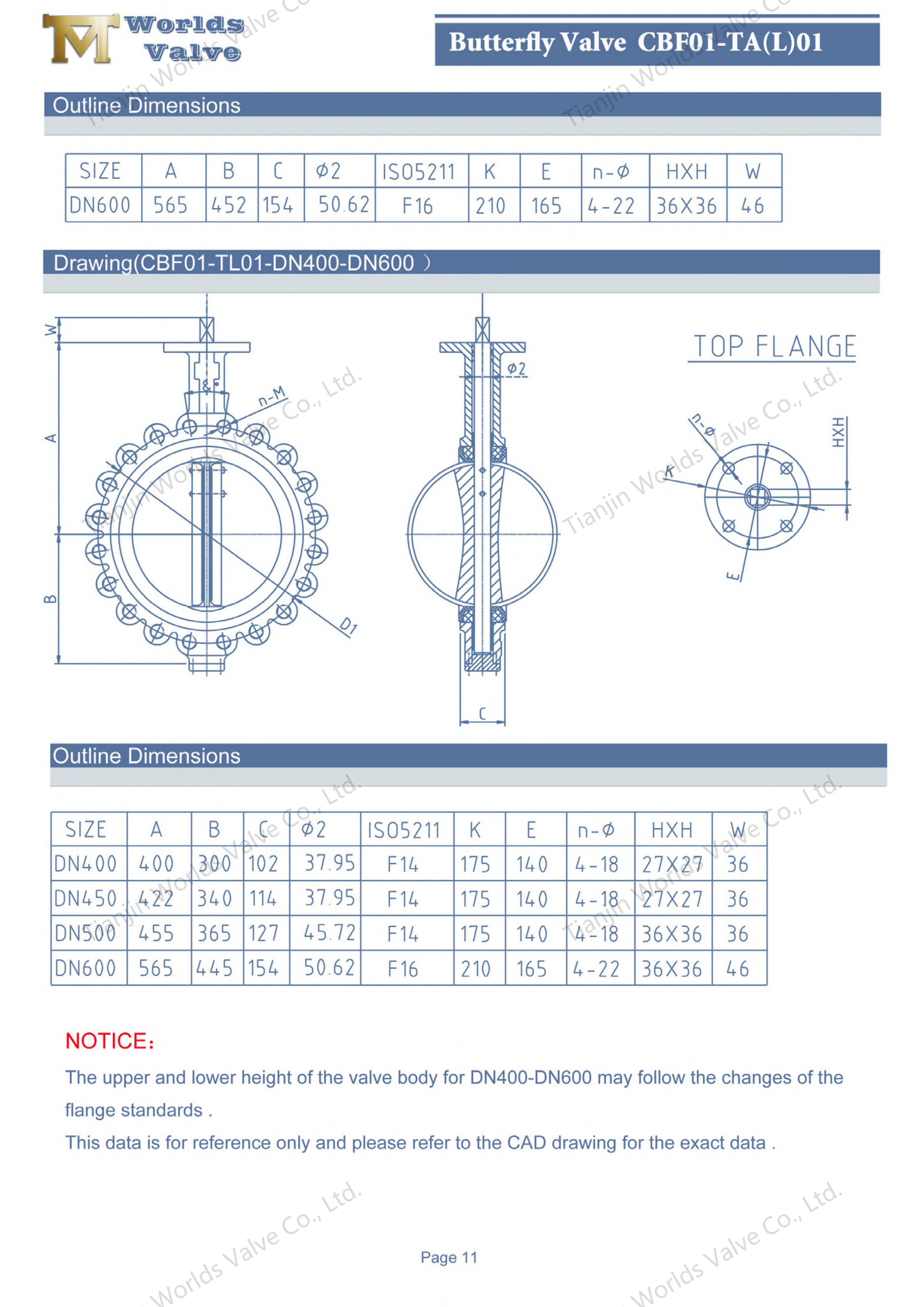

CBF01-TL01 - Gedetailleerde productinformatie

Belangrijkste kenmerken en voordelen

1. Mogelijkheid tot service van nokkenlichaam – doodlopende weg

• Inzetstukken met schroefdraad maken directe bevestiging aan een enkele flens mogelijk voor end-of-line-isolatie.

• Maakt stroomafwaartse verwijdering van pijpleidingen mogelijk zonder de stroomopwaartse zijde te beïnvloeden.

• Compatibel met EN 1092, ANSI B16.5 en AS2129 flenzen.

2. CF8M roestvrijstalen schijf: superieure corrosiebestendigheid

• CF8M (AISI 316) biedt uitstekende weerstand tegen putcorrosie, spleetcorrosie en chloride-aantasting.

• Ideaal voor zeewater, brak water, chemische en industriële toepassingen.

• Presteert beter dan standaard 304-kwaliteiten in zoute of zure omstandigheden.

3. SS416 stuurpen – hoge sterkte en slijtvastheid

• Martensitisch roestvrij staal met een vloeigrens die bijna het dubbele is van die van 316SS.

• Uitstekende bewerkbaarheid en niet-vretende eigenschappen.

• Warmtebehandelbaar voor hogere sterkte en hardheid.

4. NBR-stoel-olie- en brandstofbestendigheid

• Uitstekende weerstand tegen oliën, brandstoffen, alifatische koolwaterstoffen en vetten.

• Goede slijtvastheid en mechanische sterkte.

• Temperatuurbereik: -20℃ tot +100℃.

• Upgrade-opties: EPDM (water/stoom), Viton (agressieve chemicaliën/hoge temperatuur).

5. PN16-drukwaarde – betrouwbare prestaties

• Geschikt voor een maximale werkdruk van 16 bar.

• Shell-testdruk: 24 bar.

• Geschikt voor veeleisende industriële en utiliteitstoepassingen.

6. ISO 5211 directe actuatormontage

• Gestandaardiseerde bovenflens maakt directe montage van wormwiel-, elektrische of pneumatische actuatoren mogelijk.

• Geen aangepaste beugels vereist – snelle en veilige installatie.

7. Volledig aanpasbare OEM/ODM-oplossing

• Lichaamsmaterialen: Nodulair gietijzer (standaard), WCB, CF8, CF8M.

• Discmaterialen: CF8M (standaard), CF8, duplex, superduplex, aluminiumbrons.

• Zittingmaterialen: NBR (standaard), EPDM, Viton, PTFE.

• Stuurpenmaterialen: SS416 (standaard), SS304, SS316, SS431.

• Drukklassen: PN10, PN16, PN25, Klasse 150.

• Flensnormen: EN 1092, ANSI B16.5, AS2129, JIS.

• Bediening: Handhendel, wormwiel, elektrische actuator, pneumatische actuator.

• Certificeringen: ISO 9001, CE, UKCA, WRAS, ACS op aanvraag beschikbaar.

Standaard:

Waarom kiezen voor Tianjin Worlds Valve?

1. Directe OEM/ODM-fabrikant – Wij produceren in onze eigen ISO 9001-gecertificeerde fabriek, niet in een handelsbedrijf. Elke nokkenvlinderklep wordt volgens uw exacte specificaties vervaardigd.

2. Materiaalexpertise – Onze CF8M-schijf- en NBR-zittingcombinatie levert uitstekende corrosieweerstand en olie-/brandstofcompatibiliteit voor veeleisende toepassingen.

3. Dead-end servicemogelijkheden – Het nokkenontwerp maakt end-of-line-isolatie mogelijk bij volledige nominale druk.

4. Gecertificeerde kwaliteit – ISO 9001-gecertificeerd met CE-, UKCA-, WRAS- en ACS-certificeringen beschikbaar op aanvraag.

5. Volledige documentatie – Materiaalcertificaten (molentestrapporten) en druktestrapporten worden bij elke bestelling geleverd.

6. Wereldwijde exportervaring – Levering van kleppen aan meer dan 50 landen met betrouwbare logistieke en technische ondersteuning.

Conclusie:

Wij nodigen u uit om contact met ons op te nemen voor een scherpe offerte of om een ​​bezoek aan onze fabriek te regelen. Ons engineeringteam staat klaar om uw specifieke media-, temperatuur- en drukvereisten te bespreken, of u nu een standaard PN16 nokkenvlinderklep nodig heeft of een volledig op maat gemaakte oplossing met speciale materialen of bediening.
