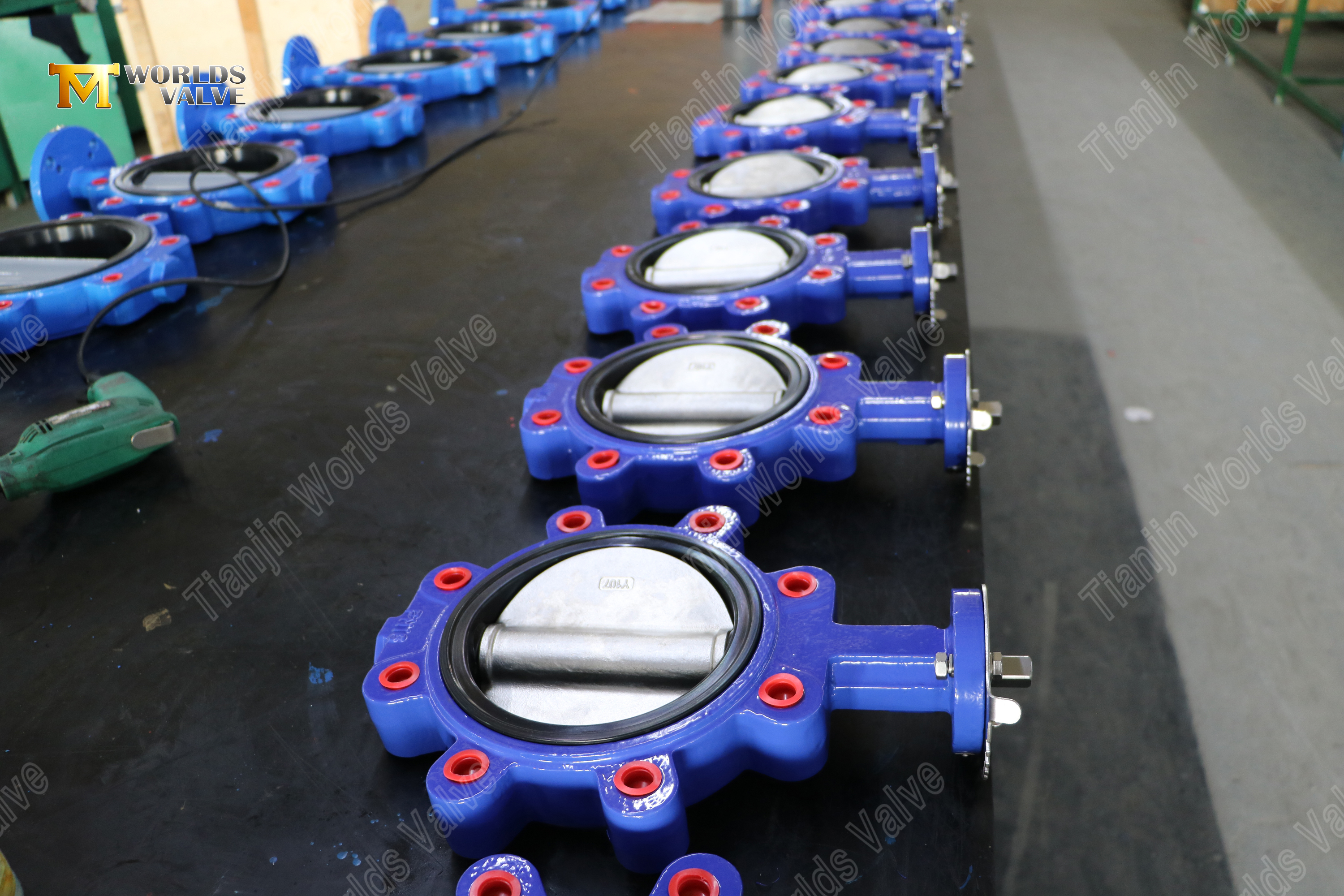

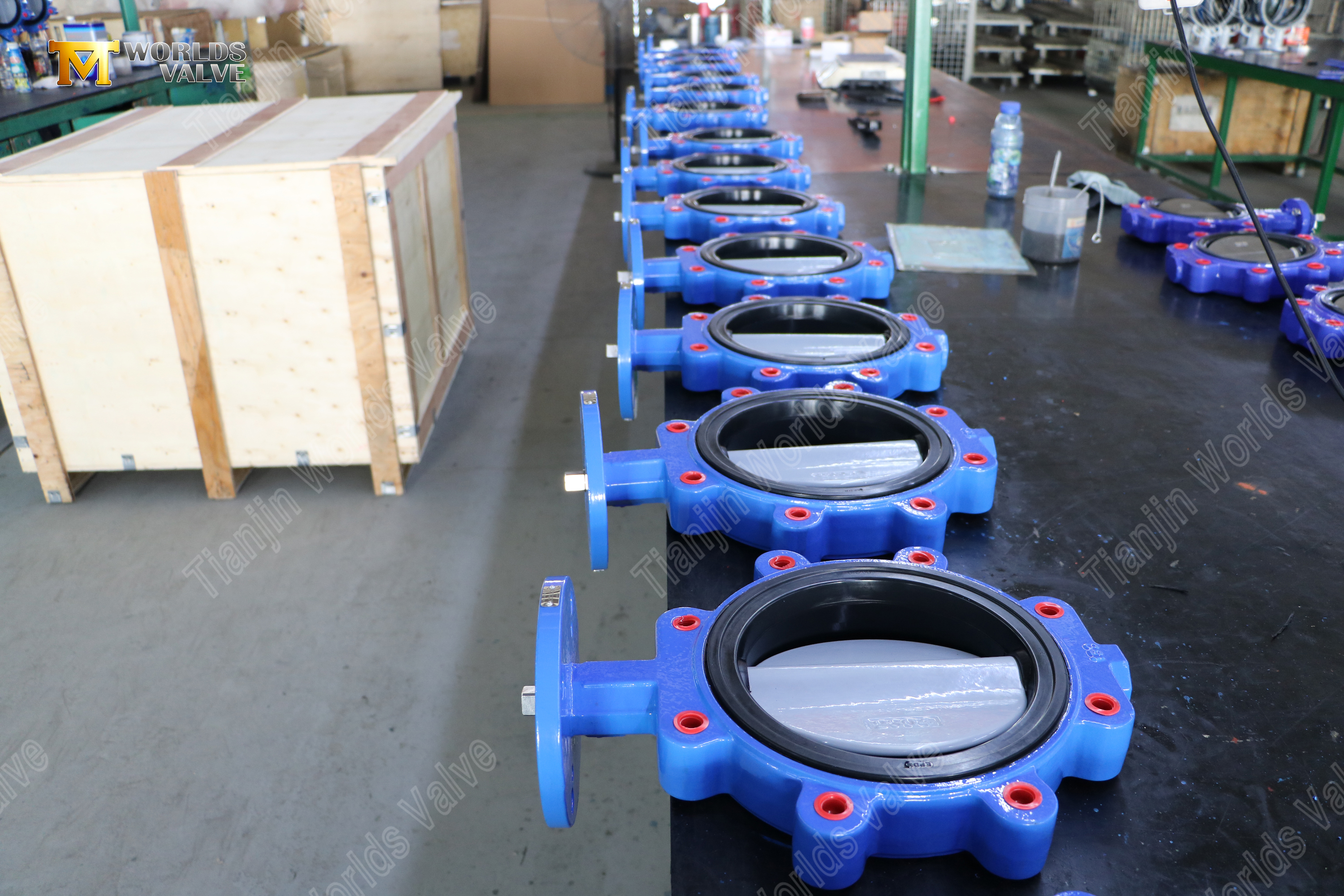

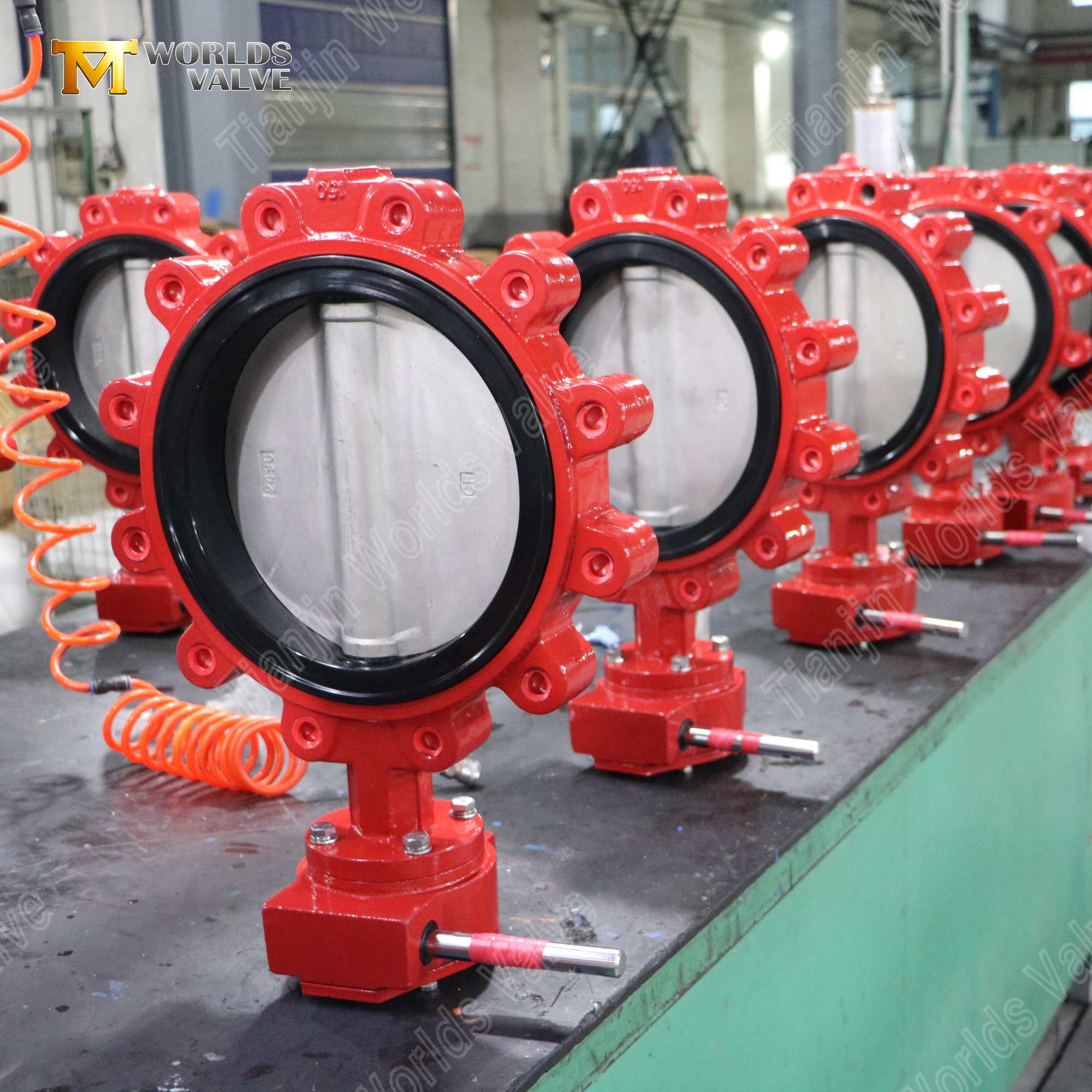

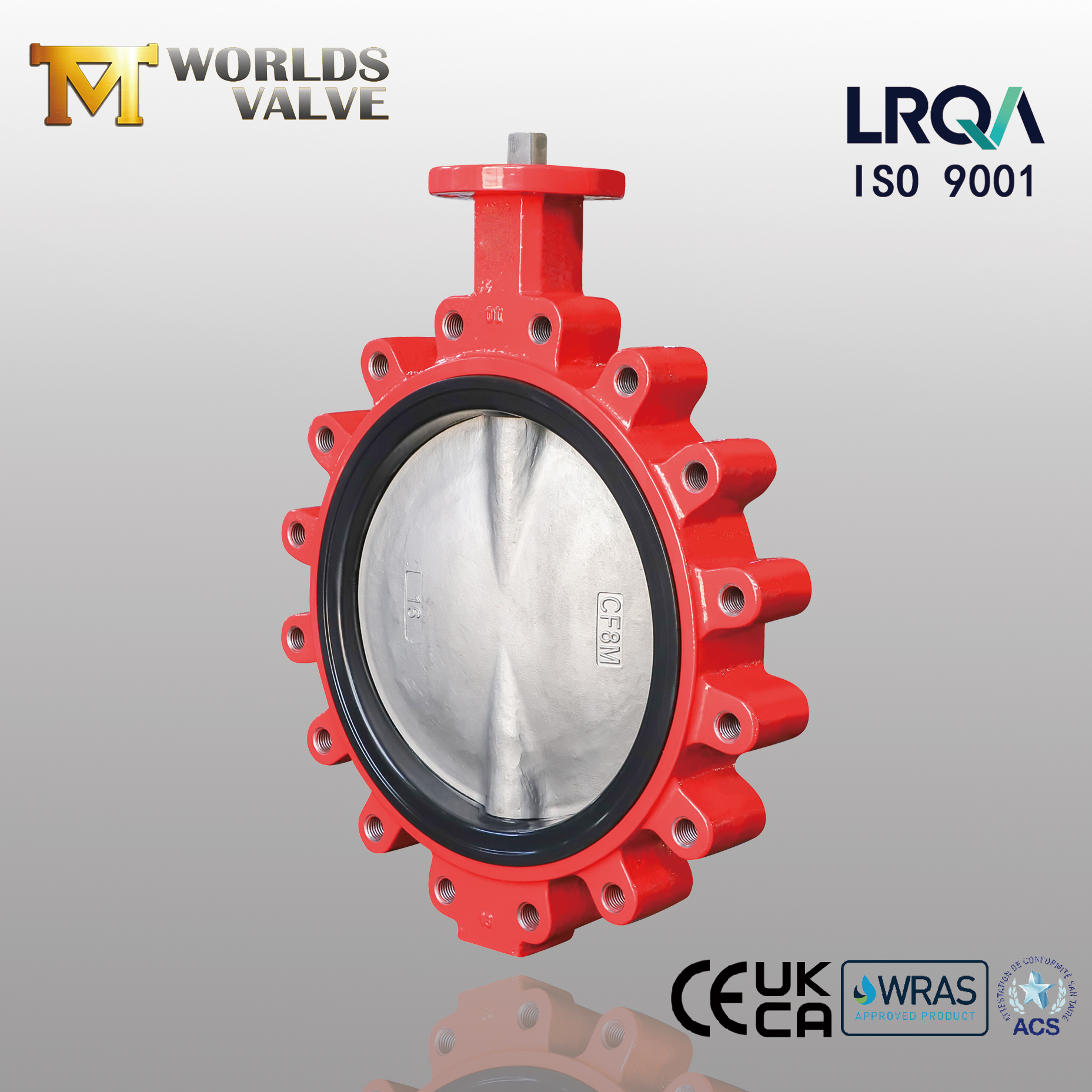

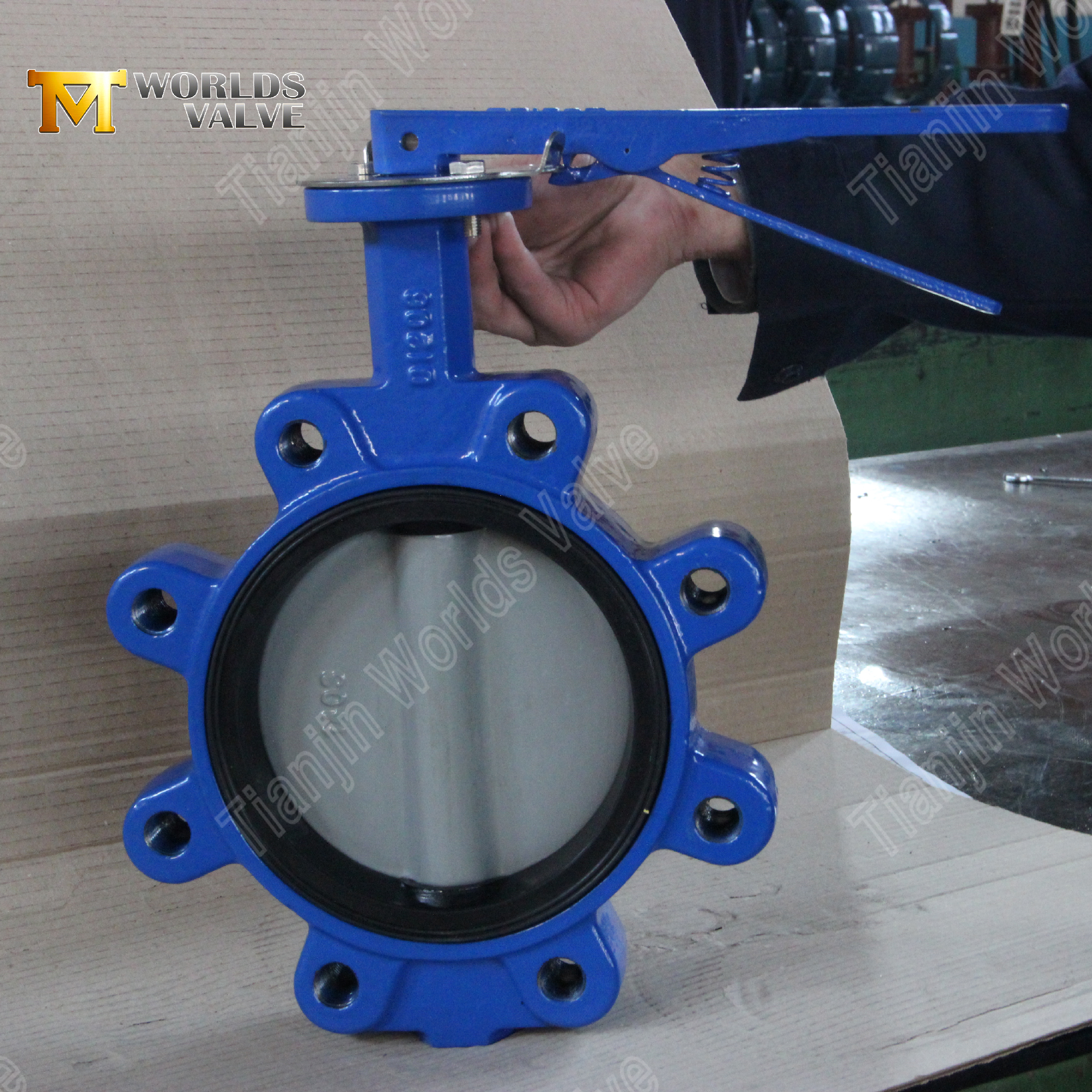

Lug-type vlinderklep met vervangbare EPDM-zitting | DI-body CF8M-schijf | OEM-leverancier

Introductie:

Tianjin Werelden Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS gecertificeerde fabrikant

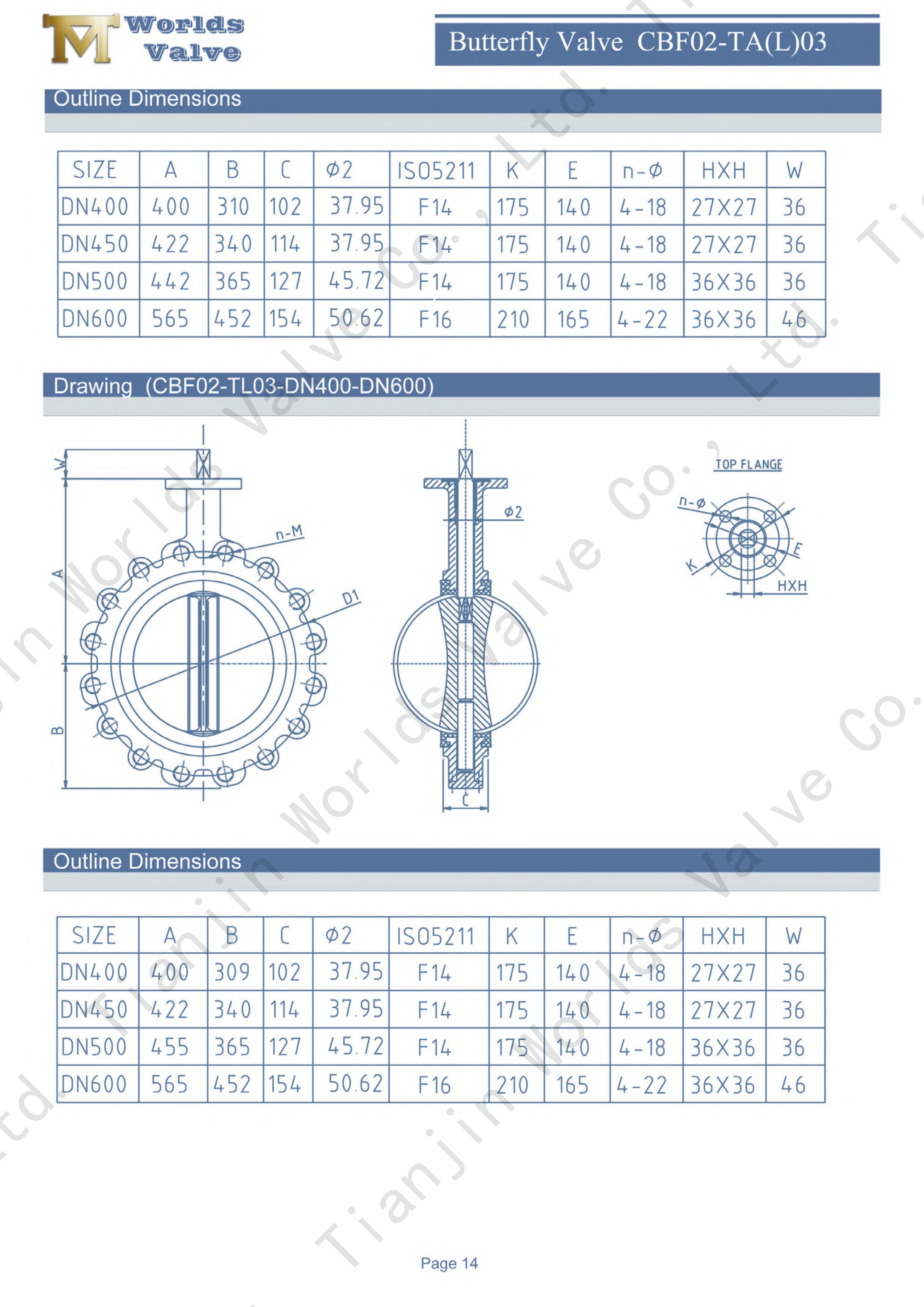

CBF02-TL03-Bedienings- en onderhoudshandleiding DOWNLOAD

Belangrijkste kenmerken en voordelen:

1. Dead-end servicemogelijkheden met schroefdraadnokontwerp

Ontworpen voor maximale installatieflexibiliteit en systeemisolatie.

• Eindelijnsservice: Dankzij de geïntegreerde nokken met schroefdraad kan de klep rechtstreeks op een enkele flens worden vastgeschroefd, waardoor deze kan functioneren als een doodlopend isolatiepunt zonder dat een stroomafwaartse flensverbinding nodig is.

• Vereenvoudigd onderhoud: In tegenstelling tot waferkleppen waarbij het systeem volledig moet worden uitgeschakeld om te kunnen worden verwijderd, kan met dit nokontwerp één kant van de pijpleiding worden gedemonteerd, terwijl de klep aan de andere kant stevig vastgeschroefd blijft, waardoor de operationele verstoring wordt geminimaliseerd.

• Veilige installatie: De boutverbinding zorgt voor superieure mechanische stabiliteit, waardoor deze geschikt is voor toepassingen met veel trillingen en permanente installaties.

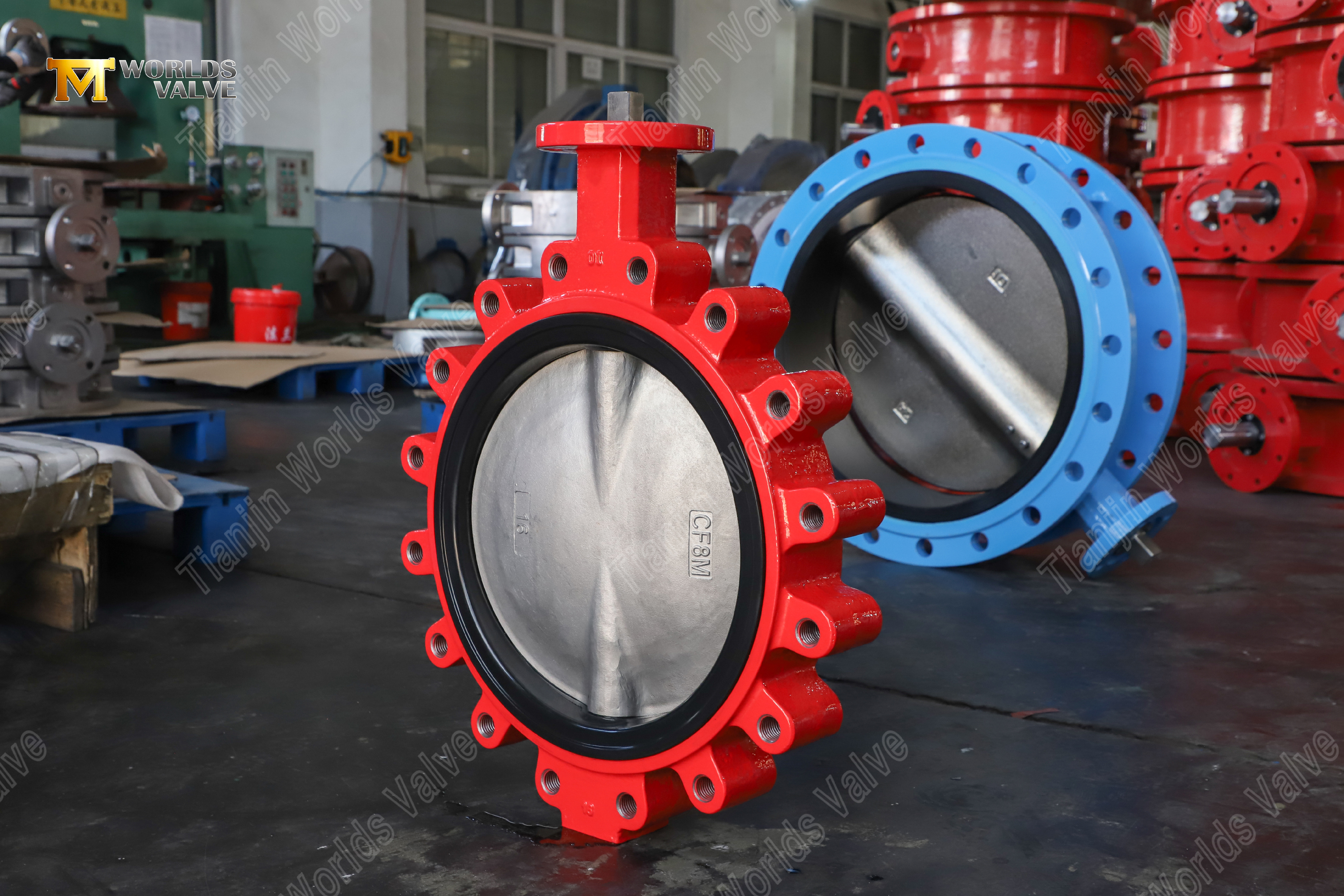

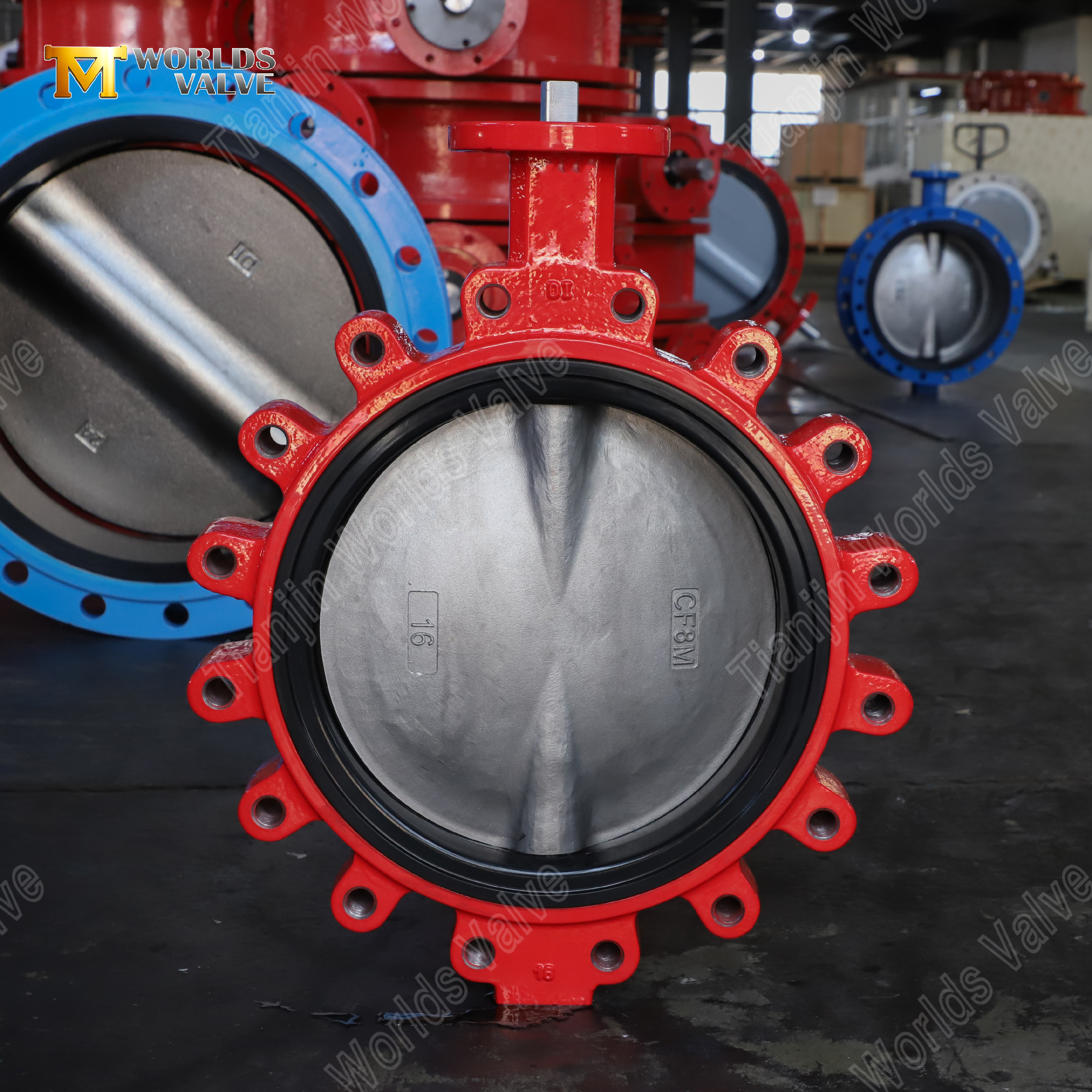

2. Premium CF8M roestvrijstalen schijf voor corrosiebestendigheid

Het schijfmateriaal is speciaal geselecteerd voor een lange levensduur in veeleisende media.

• Superieure corrosiebescherming: De CF8M (AISI 316) roestvrijstalen schijf biedt uitstekende weerstand tegen putcorrosie, chloriden en algemene corrosie in water, zeewater en milde chemische omgevingen, en presteert beter dan standaard 304-kwaliteiten.

• Verlengde levensduur: Het robuuste schijfmateriaal is bestand tegen erosie door zwevende deeltjes en behoudt de afdichtingsintegriteit gedurende talloze cycli.

• Materiaalcertificering: Volledige traceerbaarheid van materialen en maaltestcertificaten zijn op aanvraag verkrijgbaar.

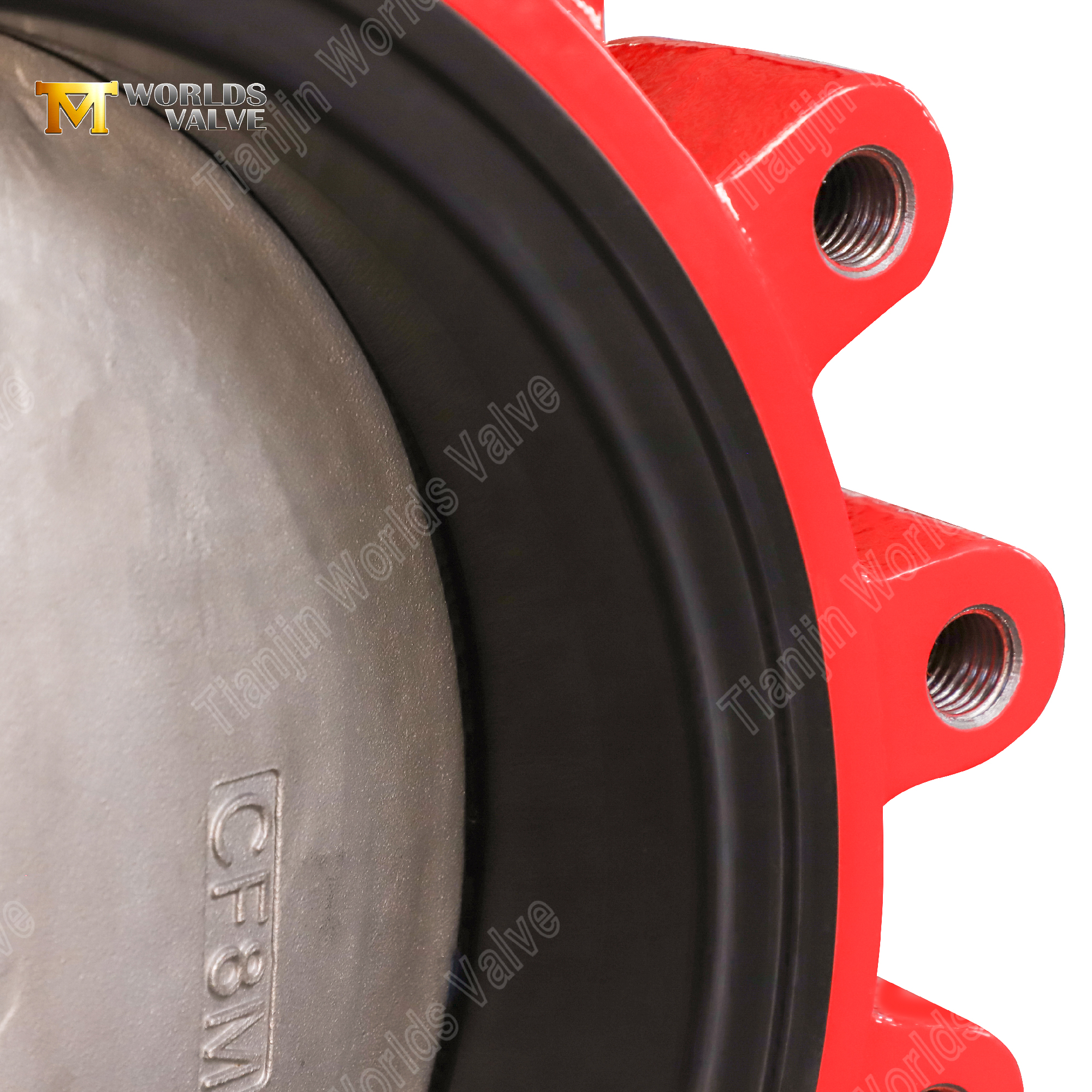

3. Vervangbare rubberen zitting voor kosteneffectief onderhoud

Ontworpen met onderhoudsgemak als kernprincipe.

• Gemakkelijke vervanging: De EPDM-rubberen zitting is ontworpen voor eenvoudige vervanging ter plaatse zonder speciaal gereedschap of fabrieksonderhoud, waardoor snel herstel van de luchtbeldichte afdichtingsprestaties mogelijk is.

• Luchtbeldichte afsluiting: De veerkrachtige zitting past zich aan het schijfoppervlak aan, zorgt voor een betrouwbare Klasse VI-afsluiting en voorkomt lekkage bij kritieke toepassingen.

• Mediacompatibiliteit: EPDM biedt uitstekende weerstand tegen water, stoom, weersinvloeden en een breed scala aan chemicaliën binnen het temperatuurbereik (-20°C tot +120°C).

4. Robuuste nodulair gietijzeren carrosserieconstructie

Gebouwd op een fundament van kracht en betrouwbaarheid.

• Materiaal met hoge sterkte: Het kleplichaam is gegoten uit GGG40/500-7 nodulair gietijzer en biedt uitzonderlijke treksterkte, slagvastheid en duurzaamheid in vergelijking met grijze ijzeren alternatieven.

• Corrosiebeschermende coating: De carrosserie is beschermd met een duurzame epoxycoating, die een extra barrière vormt tegen atmosferische en ondergrondse corrosie.

• Integrale nokflenzen: De ingegoten nokken met schroefdraad zijn met precisie vervaardigd om een nauwkeurige uitlijning van de bouten en lekvrije verbindingen te garanderen.

5. Uitgebreid maat- en drukbereik

Een complete oplossing voor uiteenlopende pijpleidingvereisten.

• Breed maatbereik: Verkrijgbaar van DN50 tot DN1200 (2" tot 48"), voor de meest gespecificeerde diameters voor industriële en gemeentelijke toepassingen.

• Drukclassificaties: Standaard PN10/PN16- en klasse 125/150-configuraties, met hogere drukopties beschikbaar op aanvraag.

• Temperatuurbereik: Geschikt voor bedrijfstemperaturen van -20°C tot +120°C (met EPDM-zitting), geschikt voor de meeste water- en algemene servicetoepassingen.

Standaard:

Waarom kiezen voor Tianjin Worlds Valve als uw OEM-partner?

1. Gespecialiseerde expertise in Lug vlinderkleppen

Als toegewijde fabrikant van vlinderkleppen beschikken we over een diepgaande kennis van het klepontwerp in nokstijl, inclusief de kritische nokkeninzetstukken met schroefdraad en hun prestaties in doodlopende servicetoepassingen. Ons engineeringteam zorgt voor een nauwkeurige bewerking en consistente kwaliteit voor elke productiebatch.

2. OEM/ODM-flexibiliteit voor projectspecifieke vereisten

Wij bieden uitgebreid maatwerk om aan uw exacte specificaties te voldoen:

Alternatieve schijfmaterialen (CF8, aluminiumbrons, duplex)

Speciale zittingelastomeren (NBR, Viton, Siliconen)

Flensboren op maat (ANSI, DIN, JIS, BS)

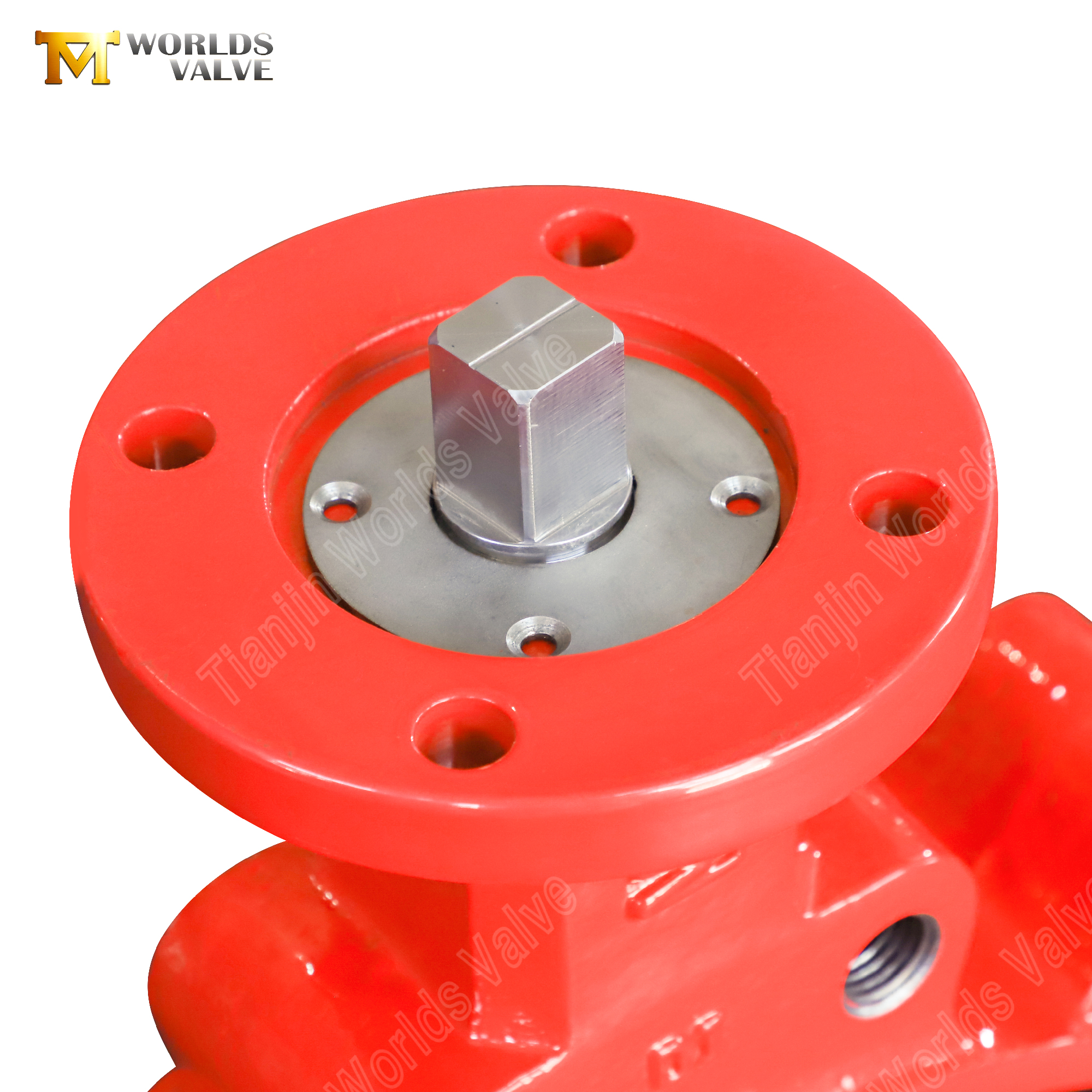

Voorbereiding actuatormontage (elektrisch of pneumatisch)

Speciale coatings en epoxykleuren

Aangepaste verpakking, tagging en exportdocumentatie

3. Gecertificeerde kwaliteitsborging

Onze productiefaciliteit is ISO 9001 gecertificeerden onze producten zijn ontworpen om aan internationale normen te voldoen:

CE-gemarkeerd voor naleving van de Europese markt

UKCA-gecertificeerd voor Britse bouwproducten

WRAS-goedgekeurd beschikbaar voor drinkwatertoepassingen

ACS beschikbaar voor Franse sanitaire naleving

4. Uitgebreide tests en documentatie

Elke klep ondergaat strenge tests in overeenstemming met internationale normen:

Lekkagetests van schaal en zitting volgens EN 12266-1 / API 598

Materiaalcertificering en testrapporten van de molen

Druktestcertificaten

Traceerbaarheidsdocumentatie

5. Mondiale exportexpertise

Met tientallen jaren ervaring in het exporteren naar meer dan 50 landen bieden wij:

Betrouwbare coördinatie van logistiek en verzending

Professionele exportdocumentatie

Meertalige technische ondersteuning

Inzicht in internationale projectvereisten

Typische toepassingen:

• Waterbehandeling: Pompisolatie, filtratiesystemen, chemicaliëndoseerleidingen, terugspoelcircuits

• Gemeentelijke watervoorziening: distributienetwerken, drukreduceerstations, reservoiruitlaten

• HVAC-systemen: gekoeldwatercircuits, koeltorens, verwarmingssystemen, pompisolatie

• Industriële verwerking: proceswater, koelcircuits, algemene nutsvoorzieningen

• Brandbeveiliging: isolatie van sprinklersysteem, aanzuiging en afvoer van pompen

• Afvalwaterbehandeling: Influentcontrole, beluchtingsleidingen, slibbehandeling

• Energieopwekking: koelwatersystemen, aanvullend bedrijfswater

• Maritieme toepassingen: zeewaterkoeling, ballastsystemen (met de juiste materiaalupgrades)

Conclusie:

De Lug-type vlinderklep met vervangbare EPDM-zitting van Tianjin Worlds Valve Co., Ltd. levert de perfecte combinatie van installatieflexibiliteit, onderhoudszuinigheid en betrouwbare prestaties. Wanneer uw project een hoogwaardige, aanpasbare vlinderklep met nokken vereist, ondersteund door gecertificeerde productie en tientallen jaren exportexpertise, kies dan voor Tianjin Worlds Valve Co., Ltd.Neem vandaag nog contact met ons op voor technische specificaties, certificeringsdocumentatie of een offerte op maat voor uw specifieke toepassingsvereisten.
