CBF02-TA04
OEM|ODM
| Hoeveelheid: | |
|---|---|

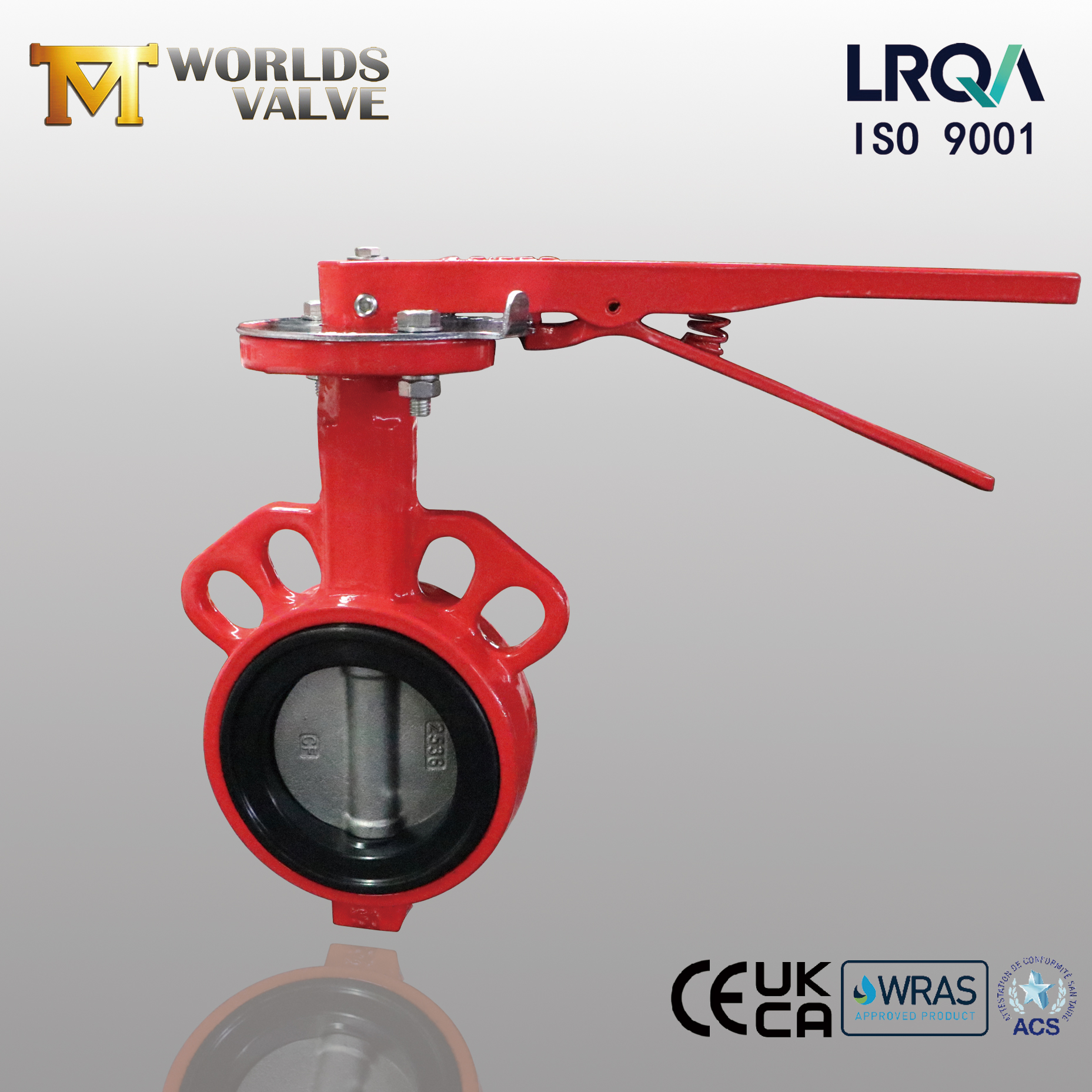

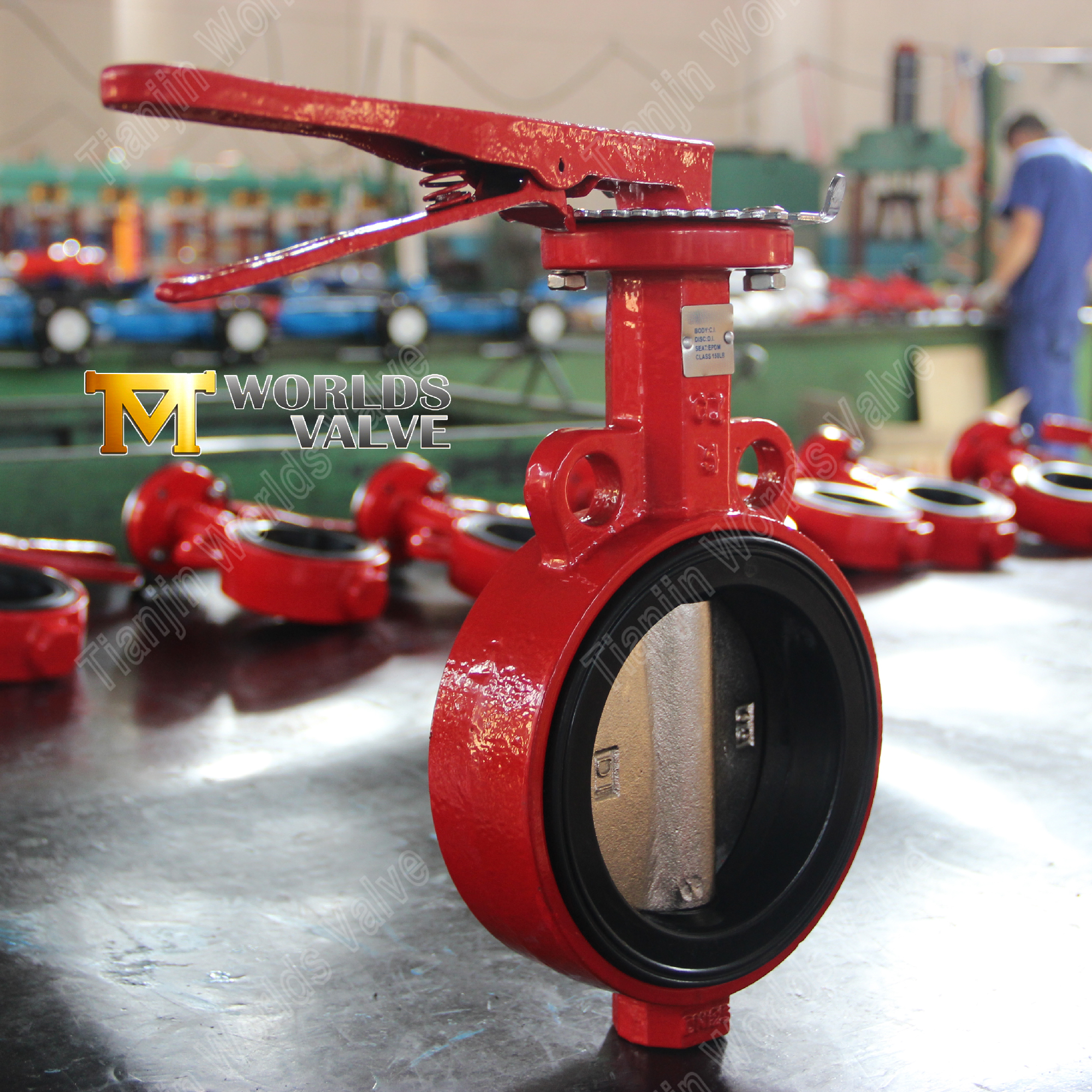

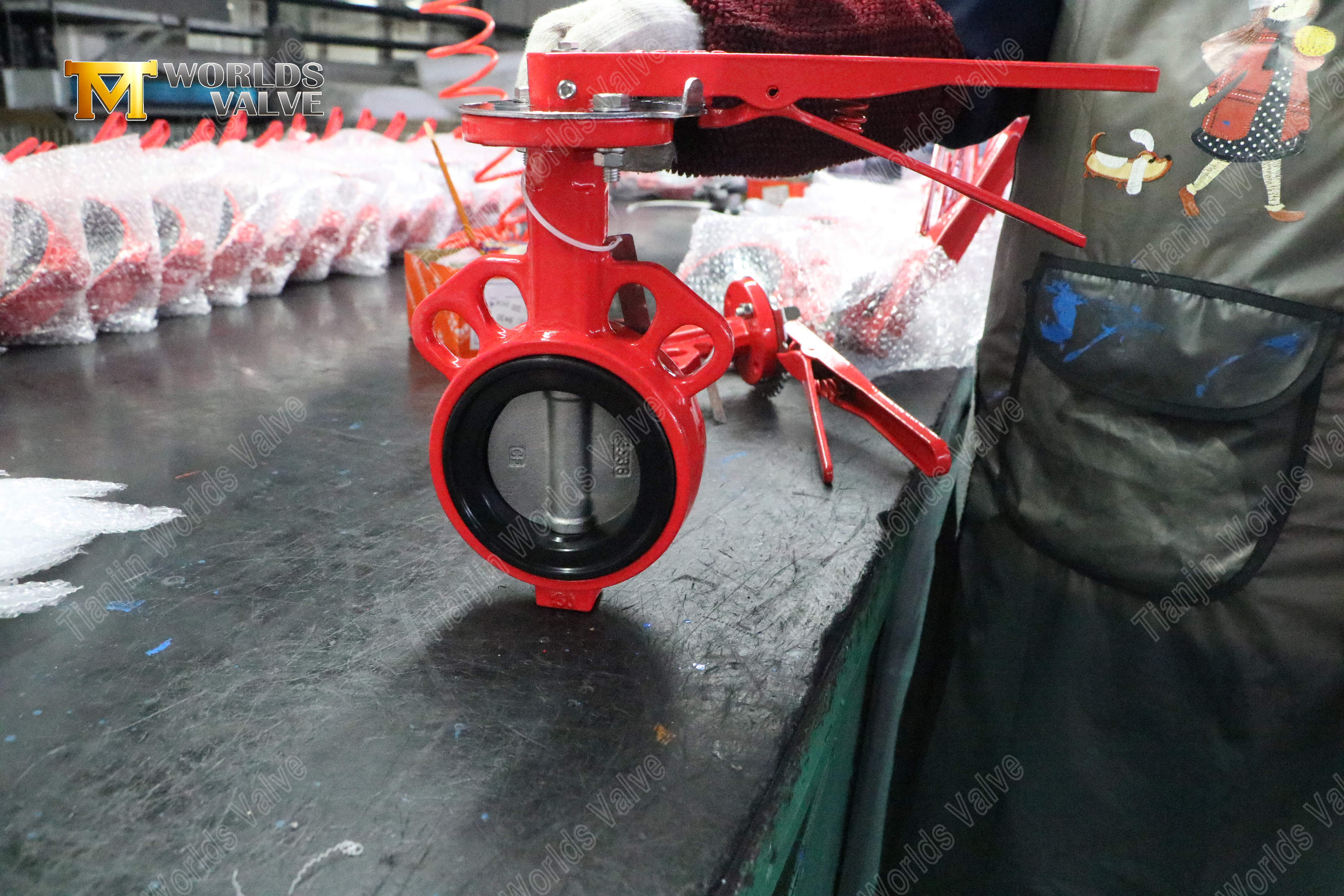

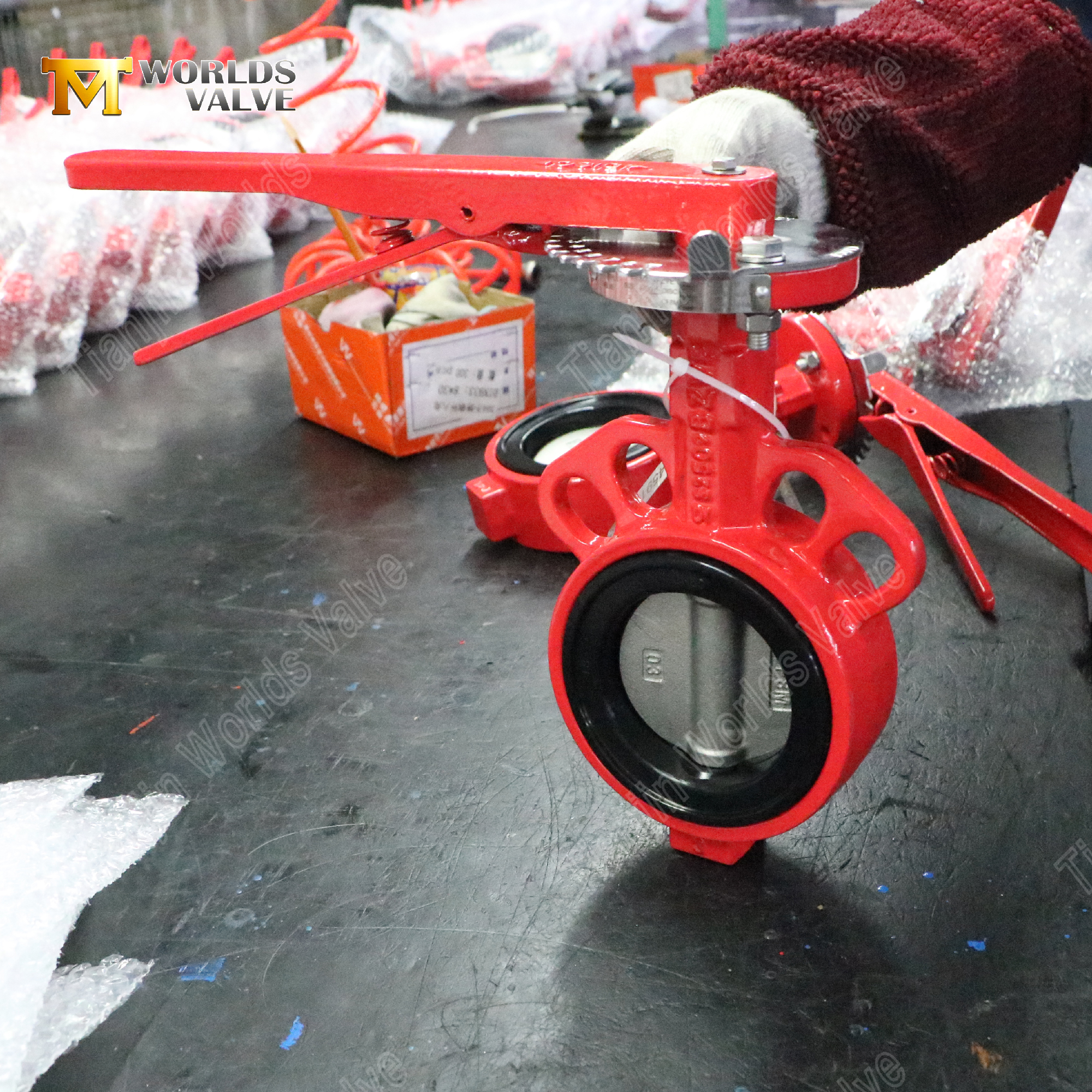

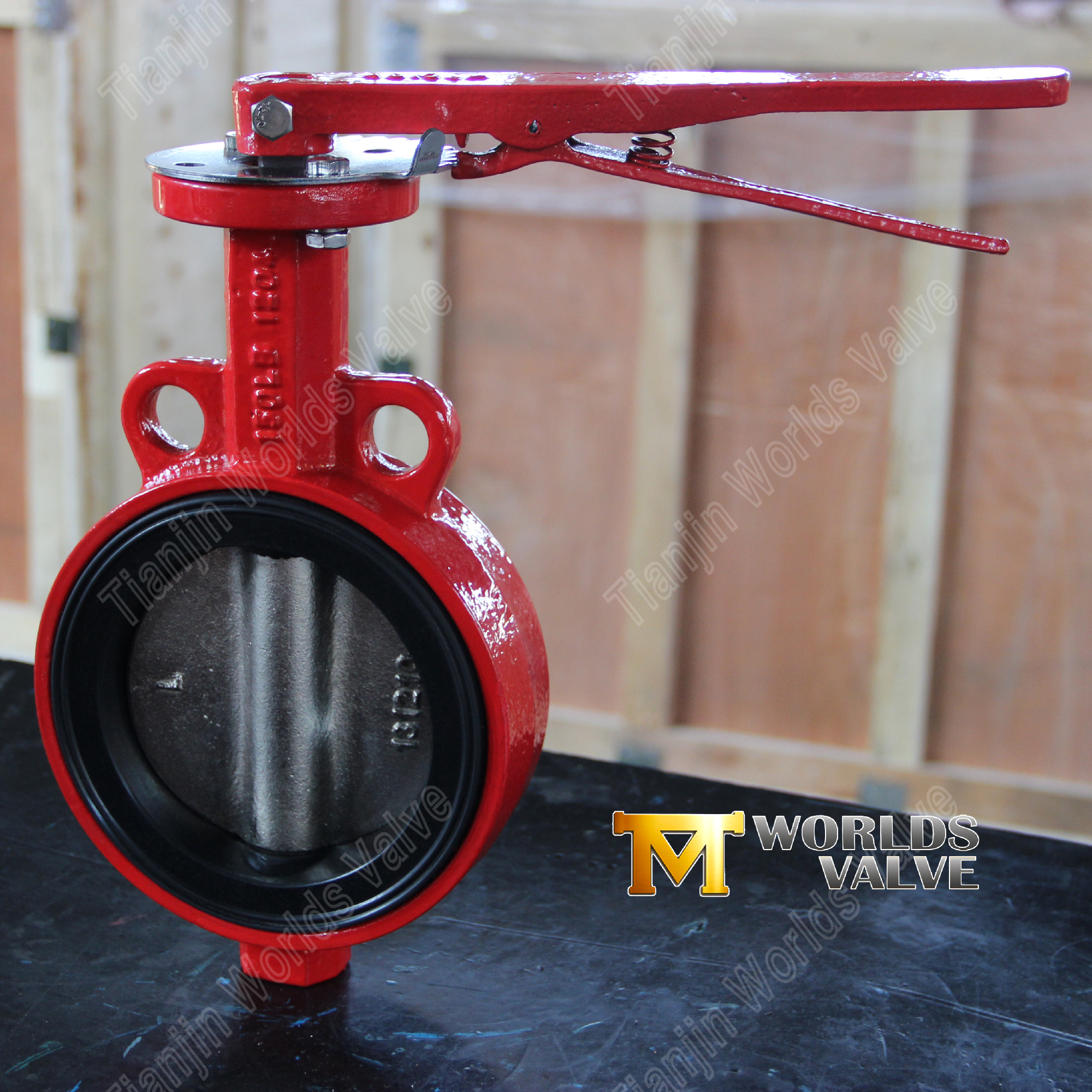

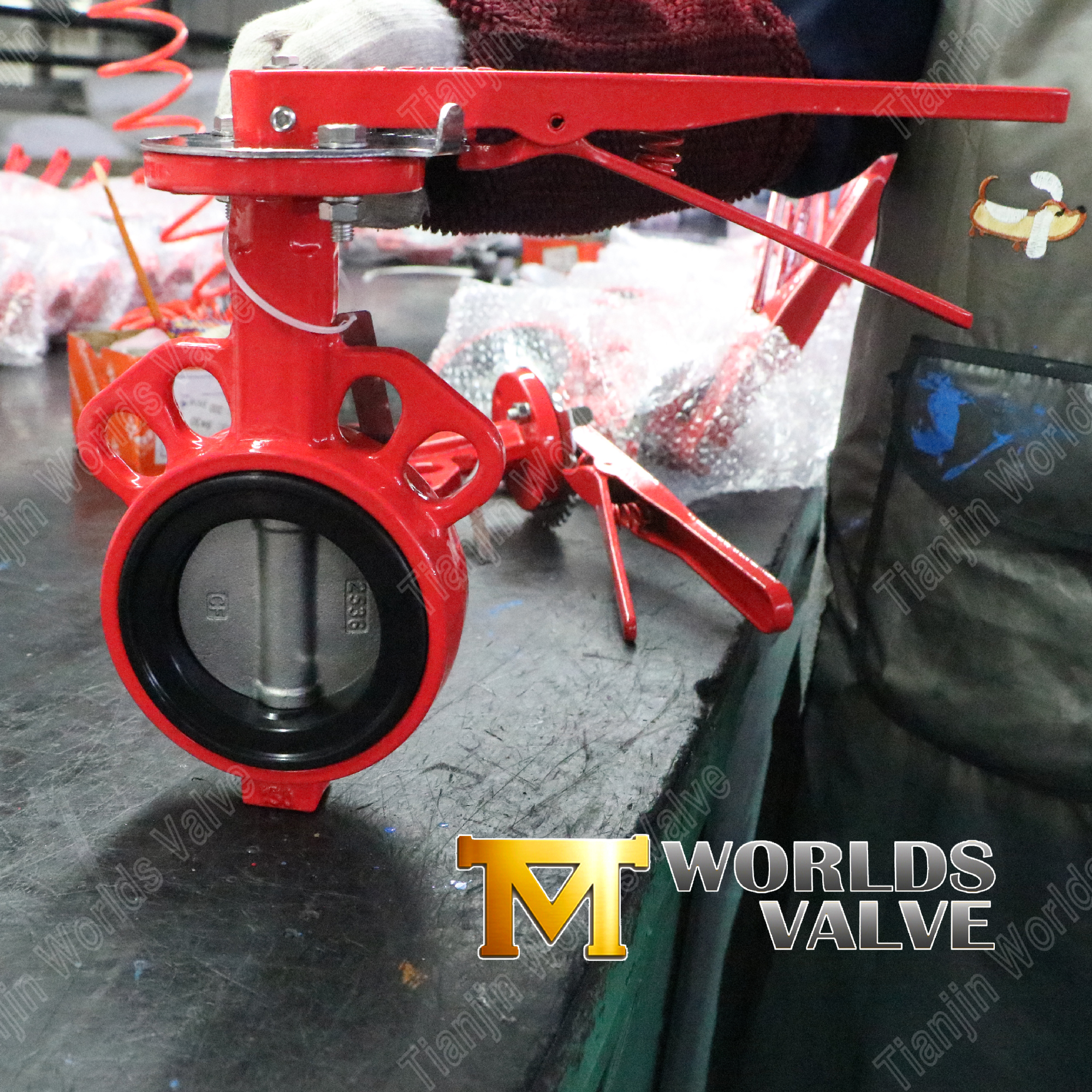

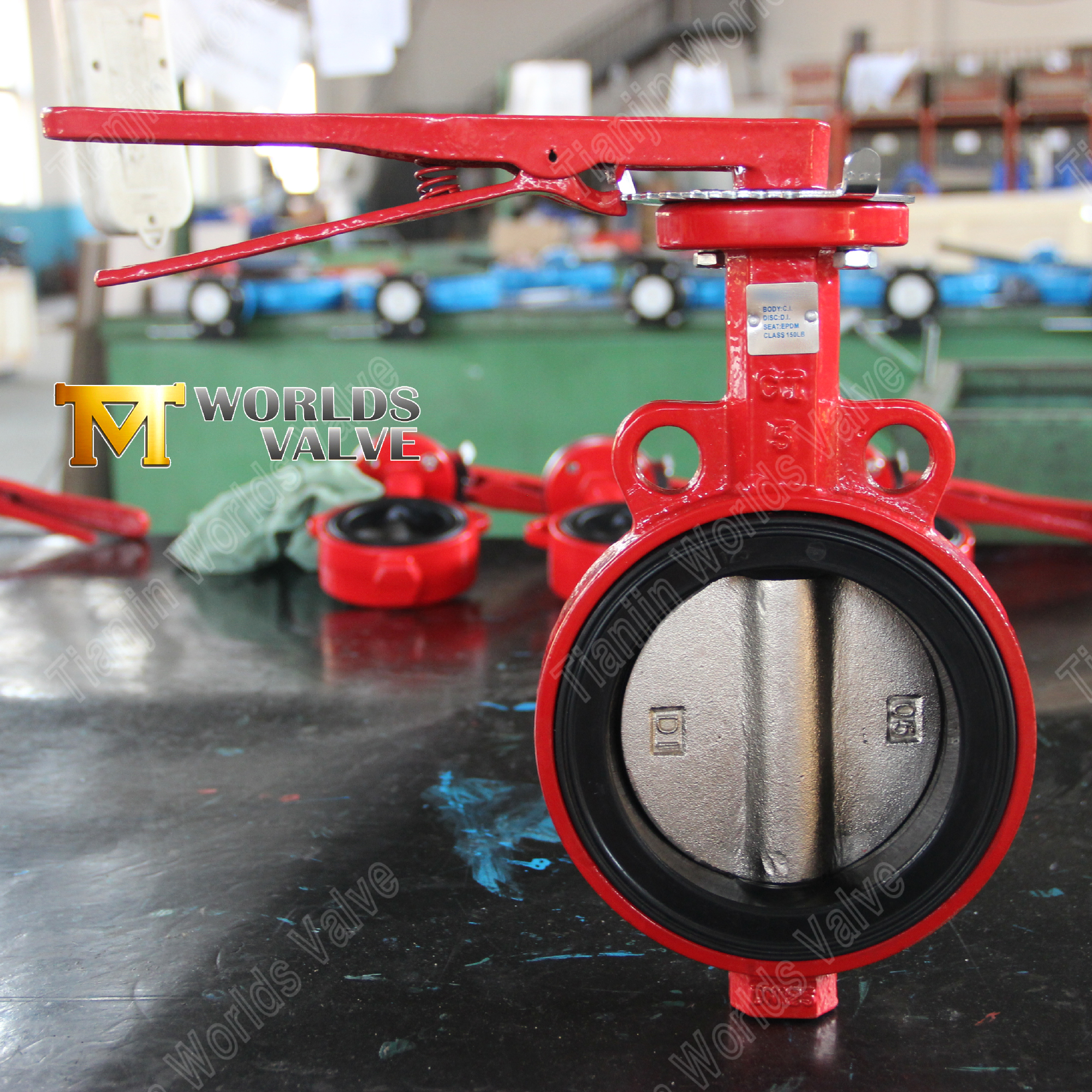

Handgreep Wafertype vlinderklep | Handmatige snelle bediening Oplossing
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS gecertificeerde fabrikant
CBF02-TA04-Bedienings- en onderhoudshandleiding DOWNLOAD
Snelle bediening van 90 graden: De hendel maakt een snelle open/dicht-bediening mogelijk met een eenvoudige kwartslag
Positievergrendelingsmechanisme: Geïntegreerde vergrendelingsgaten beveiligen de klep in volledig open of gesloten posities
Laag bedrijfskoppel: Geoptimaliseerd schijfontwerp vermindert de vereiste bedieningskracht met 30%
Compact ontwerp: 40% lichter en ruimtebesparender dan lug-type kleppen
Eenvoudige installatie: Eenvoudig inbrengen tussen ANSI/DIN-flenzen zonder extra moeren of bouten
Kostenefficiëntie: Lagere materiaal- en installatiekosten zonder concessies te doen aan de prestaties
Luchtbeldichte afsluiting: EPDM/NBR-zittingen garanderen geen lekkage volgens EN 12266-1 Klasse A-normen
Materiaalflexibiliteit: Meerdere stoelopties beschikbaar voor verschillende media- en temperatuurvereisten
Duurzame afdichting: Veerkrachtige stoelen behouden de integriteit gedurende meer dan 50.000 bedieningscycli

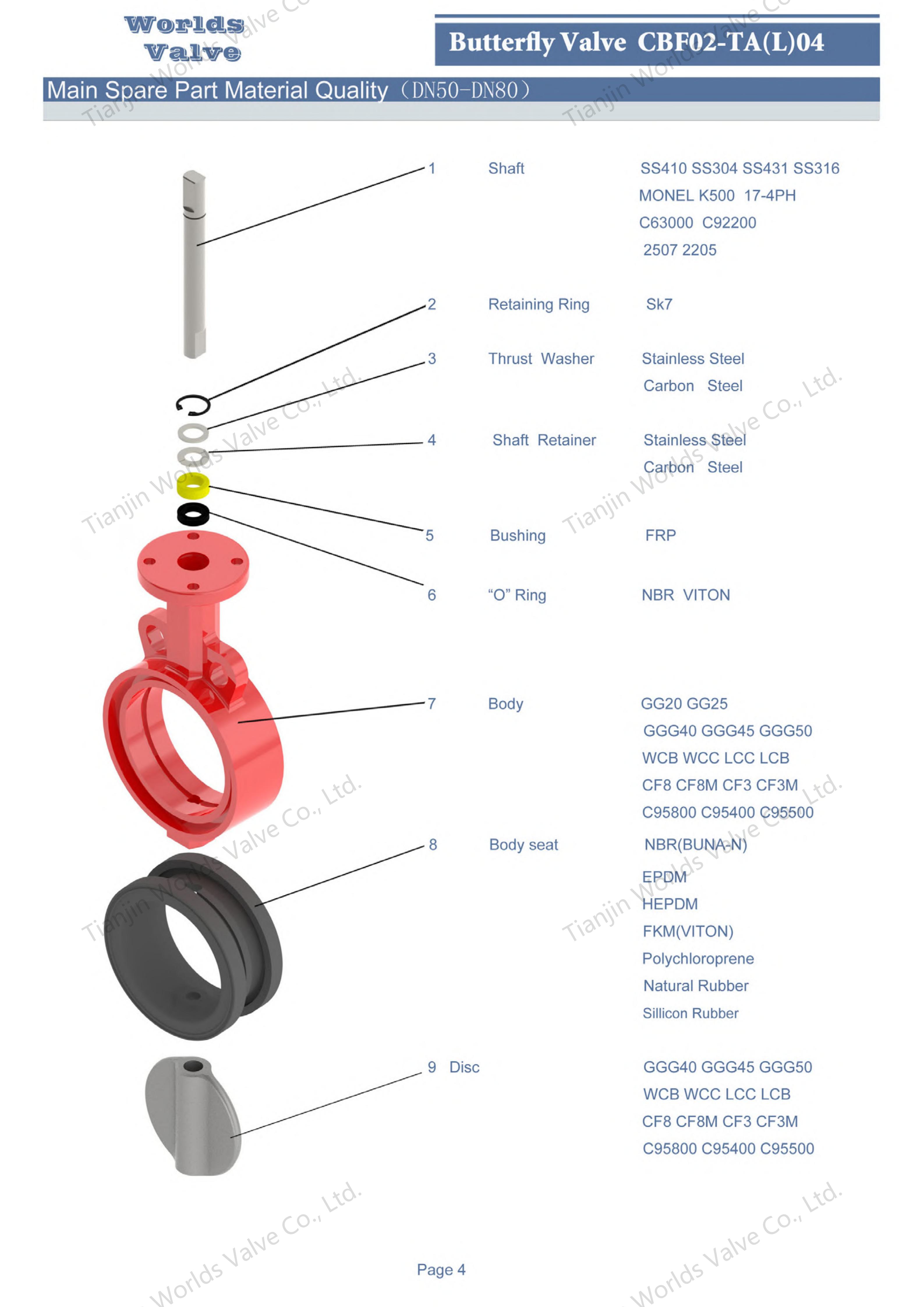

Lichaamsmateriaal: Nodulair gietijzer met epoxycoating voor bescherming tegen corrosie
Schijfopties: Nodulair gietijzer, 304SS of 316SS, afhankelijk van de toepassingsbehoeften
Stamontwerp: Roestvrijstalen stuurpen met bescherming tegen uitblazen
Parameter | Specificatie |
Model | CBF02-TA04 |
Maten | DN50-DN1200 |
Drukklasse | PN6/10/16/150LB/JIS10K/AS "D"/"E" |
Ontwerp | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP Flens | ISO5211 (volgens de behoeften van de klant) |
Van aangezicht tot aangezicht | EN558-1 DIN3202 ISO5752 BS5155 |
Standaard | ASME B16.34 |
Lichaam | Nodulair gietijzer |
Schijf | CF8M |
Seat | EPDM |
Stam | SS431 |
Snelle bediening: De hendelwerking van 90 graden maakt directe stroomregeling mogelijk
Ruimtebesparend: Het compacte wafelontwerp optimaliseert de installatie in krappe ruimtes
Kosteneffectief: Biedt betrouwbare prestaties tegen concurrerende prijzen
Weinig onderhoud: Robuuste constructie en hoogwaardige materialen minimaliseren de onderhoudsbehoeften
Wereldwijde naleving: CE-, UKCA- en WRAS-certificeringen zorgen voor internationale acceptatie
Visuele indicatie: Duidelijke positieweergave voor operationele veiligheid en gemak
Waterzuiveringsinstallaties: Pompbesturing, filtratiesystemen en chemicaliëndosering
HVAC-systemen: Gekoeldwatercircuits, koeltorens en luchtbehandelingsunits
Industriële verwerking: Koelwaterleidingen, procesvloeistofregeling en nutsvoorzieningen
Gebouwdiensten: Loodgieterssystemen, mechanische ruimtes en onderhoud van faciliteiten
Irrigatiesystemen: Zonecontrole en hoofdlijnbeheer in agrarische toepassingen
Deze vlinderklep met handmatige hendel is ontworpen voor snelle handmatige bediening en ruimtebesparende installatie en levert betrouwbare prestaties voor waterbehandeling, HVAC en industriële toepassingen die een efficiënte stroomregeling vereisen.
Voldoet aan uw specifieke behoeften: dekai@worldsvalve.com
