Geflensde vlinderklep met op pennen gemonteerde CF8M schijf- en tandwielaandrijving | Tianjin Worlds-klep

Introductie:

Het wordt bediend door een handmatige **wormwielaandrijving (turbine)** en biedt gemakkelijke en nauwkeurige bediening, vooral bij grotere buisdiameters. De kernafdichtingscomponenten zijn voorzien van een **CF8M (AISI 316 roestvrij staal) schijf** voor corrosiebestendigheid en een veerkrachtige **EPDM-zitting** voor een betrouwbare, luchtbeldichte afdichting. Met een uitgebreid **maatbereik van DN50 tot DN2000** is deze klep gebouwd om te voldoen aan de eisen van grootschalige infrastructuur- en industriële projecten.

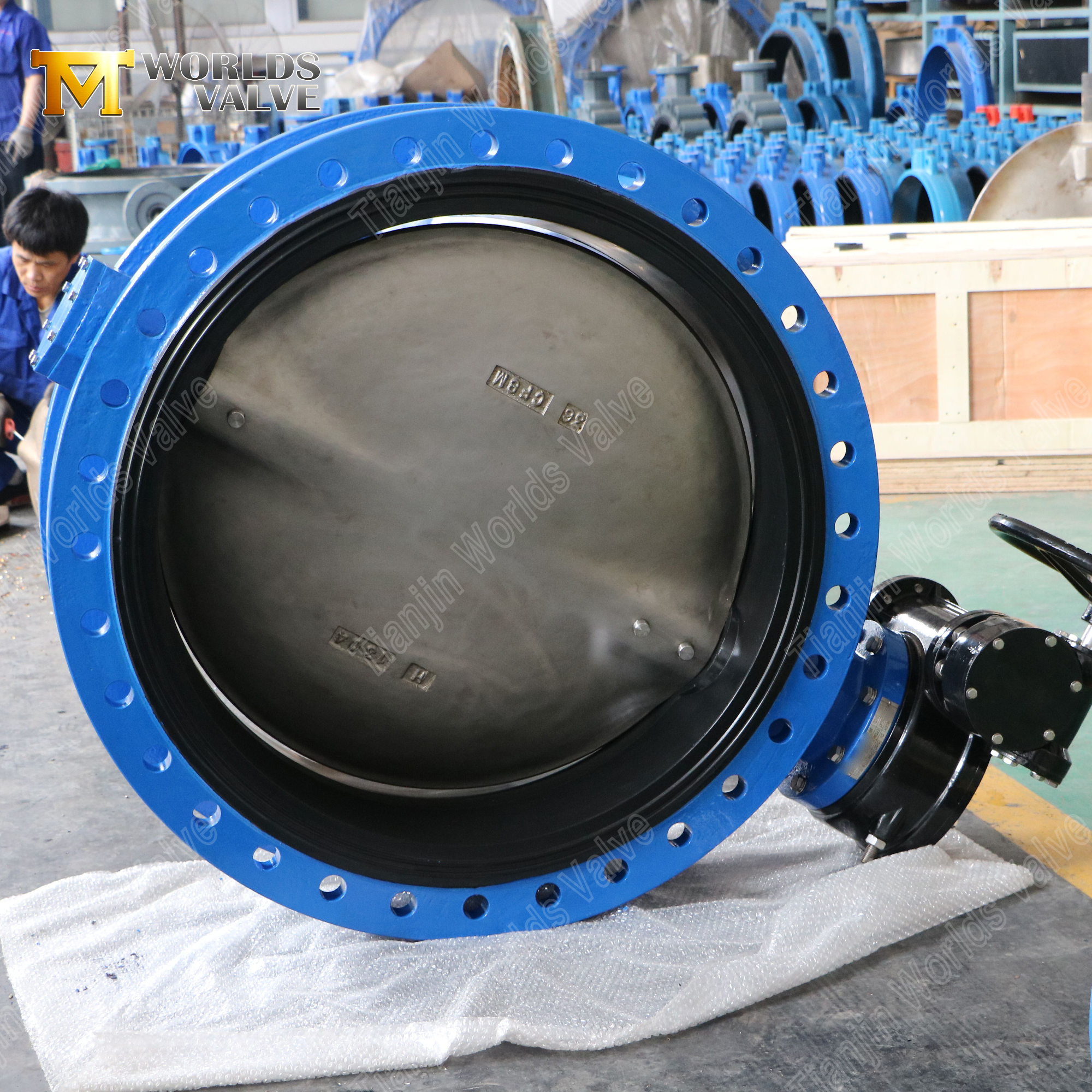

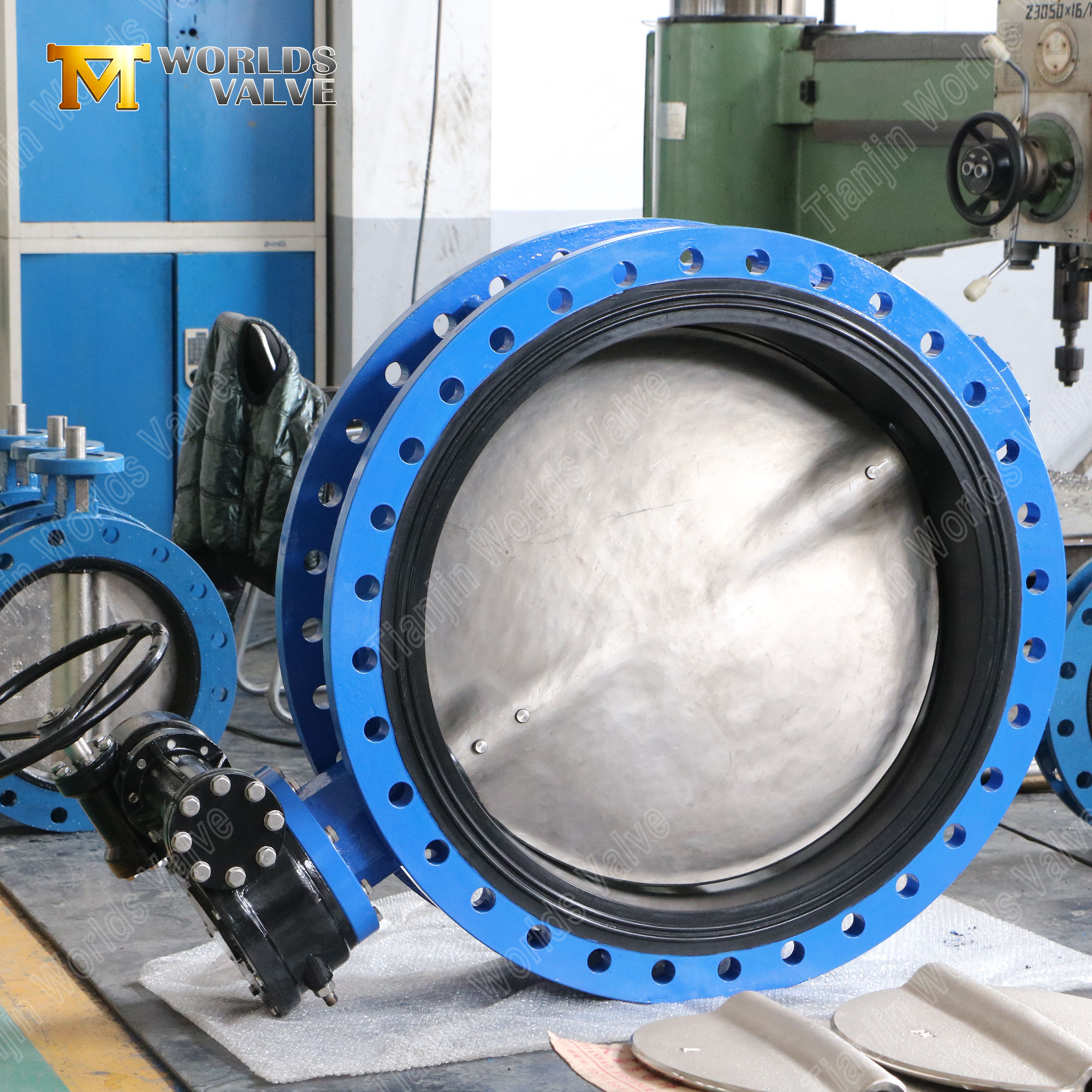

Geflensde vlinderklep met op pennen gemonteerde CF8M-schijf en tandwielaandrijving

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS gecertificeerde fabrikant

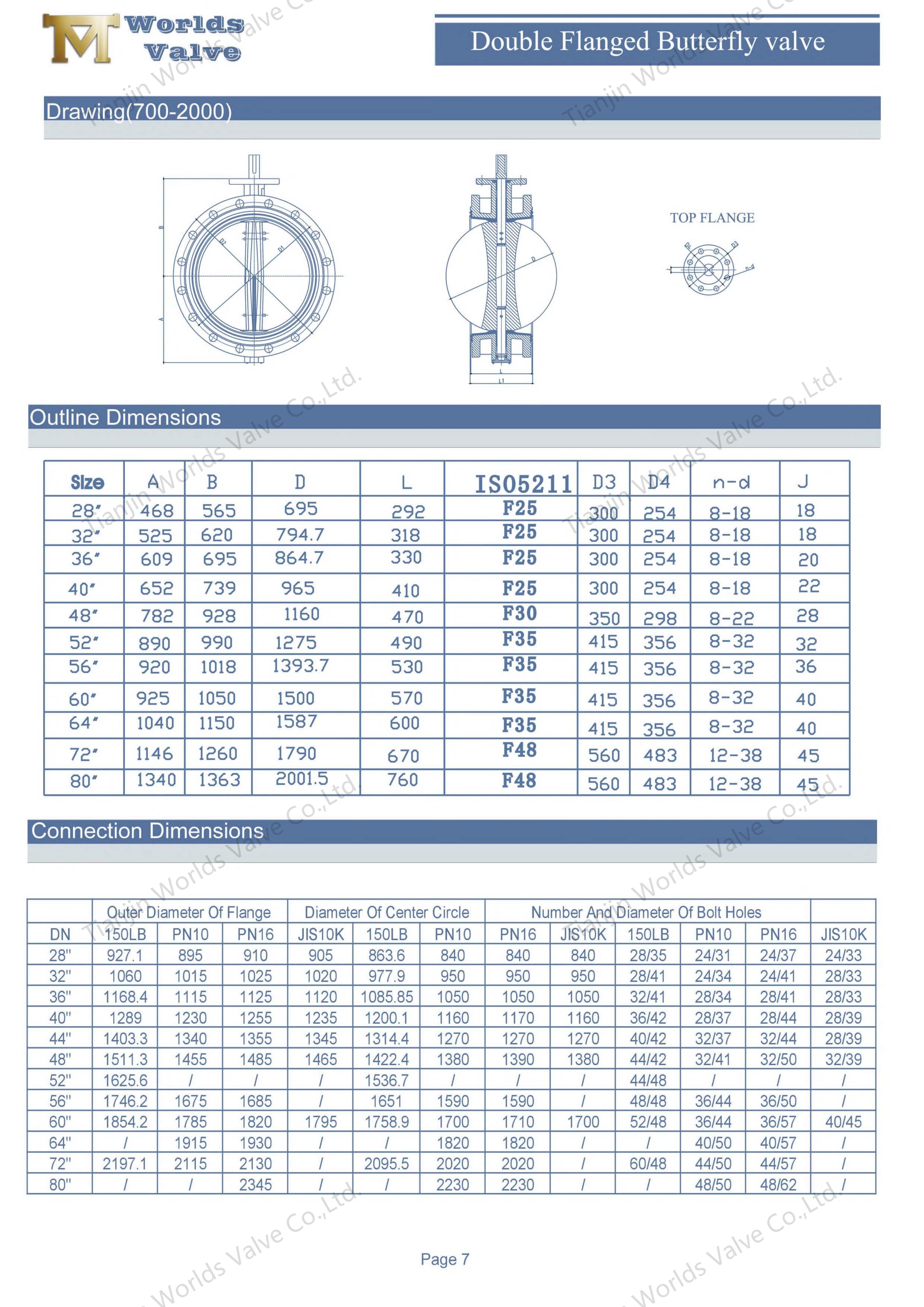

CBF01-TF01-Bedienings- en onderhoudshandleiding DOWNLOAD

Belangrijkste kenmerken en voordelen:

1. Zeer sterke pengemonteerde schijf- en stuurpenconstructie voor ultieme betrouwbaarheid

Onze klep heeft een robuust mechanisch ontwerp dat duurzaamheid garandeert en interne defecten voorkomt.

• Veilige schijfverbinding: De **CF8M-schijf is stevig aan de stuurpen bevestigd met behulp van zeer sterke penverbindingen**. Dit ontwerp voorkomt dat de schijf losraakt of wegglijdt onder hoge koppel- of drukschommelingen, een veelvoorkomend faalpunt bij standaard ingeschroefde of geklemde ontwerpen.

• Verbeterde structurele integriteit: Het op een pen gemonteerde systeem verdeelt de operationele spanningen gelijkmatiger tussen de schijf en de steel, waardoor de weerstand van de klep tegen mechanische schokken en waterslag aanzienlijk wordt vergroot, wat leidt tot een langere levensduur.

• Onderhoudsvrije werking: Deze permanente, positieve vergrendeling elimineert de noodzaak voor interne aanpassingen en vermindert het risico op losraken van componenten, waardoor een betrouwbare, onderhoudsvrije werking in de loop van de tijd wordt gegarandeerd.

2. Efficiënte bediening van de tandwielen voor moeiteloze bediening met grote diameter

Ontworpen voor eenvoudige handmatige bediening in het uitgebreide assortiment maten

• Hoog mechanisch voordeel: De **multi-ratio wormwielaandrijving** zorgt voor een substantiële koppelvermenigvuldiging, waardoor het handmatig openen en sluiten van kleppen met grote diameter (vanaf DN400) soepel en beheersbaar wordt met minimale inspanning van de machinist.

• Nauwkeurige positionering en indicatie: De versnellingsbak maakt een fijne, incrementele schijfpositionering mogelijk voor potentiële flowmodulatie en is voorzien van een duidelijke, visuele positie-indicator (open/dicht) voor statusbevestiging in één oogopslag.

• Betrouwbare zitplaatsen: Het tandwielmechanisme zorgt voor een strakke mechanische afdichting door een consistent en adequaat zitkoppel toe te passen, waardoor een lekdichte afsluiting tegen de EPDM-zitting wordt gegarandeerd.

3. Duurzame materiaalcombinatie voor water en algemene service

Gebouwd met beproefde materialen voor langdurige prestaties in veel voorkomende toepassingen.

• Corrosiebestendige schijf: De **CF8M (AISI 316 roestvrij staal) schijf** biedt uitstekende weerstand tegen corrosie en putcorrosie door chloriden en oxidatiemiddelen die aanwezig zijn in behandeld water, koelwater en milde industriële vloeistoffen.

• Veerkrachtige EPDM-afdichting: De **Ethyleen Propyleen Dieen Monomeer (EPDM) zitting** biedt uitstekende elasticiteit, uitstekende weerstand tegen water, weersinvloeden en een breed temperatuurbereik, waardoor een langdurige, betrouwbare afdichting wordt gegarandeerd.

• Robuust geflensd lichaam: Het **Nodulair gietijzer (GGG40) lichaam** met **geïntegreerde flenzen (EN1092-2 of ANSI B16.1)** biedt hoge sterkte en slagvastheid en vormt een permanente, stijve en lekvrije verbinding met de pijpleiding.

4. Uitgebreid maatbereik (DN50-DN2000) voor grote infrastructuurprojecten

Een schaalbare oplossing ontworpen voor grootschalige systemen.

• Ongeëvenaarde beschikbaarheid van maten: Wij bieden een van de breedste standaardreeksen in de sector, van **DN50 (2") tot DN2000 (80")**, geschikt voor alles, van aftakkingen tot hoofdtransmissieleidingen.

• Ontworpen voor grote diameters: Afsluiters in de grotere maten (DN1200+) zijn speciaal ontworpen met versterkte structuren en geoptimaliseerde overbrengingsverhoudingen om op betrouwbare wijze de inherente uitdagingen van debietregeling met grote diameter aan te kunnen.

• Veelzijdig toepassingsgebied: Dit maakt de klep ideaal voor grote **waterdistributienetwerken, afvalwaterzuiveringsinstallaties, koelsystemen voor energiecentrales en grote industriële proceswatercircuits**.

Standaard:

Waarom kiezen voor Tianjin Worlds Valve?

• Expert in de productie van kleppen met grote diameter: Wij beschikken over gespecialiseerde engineering- en productiecapaciteiten voor afsluiters groter dan DN1200, zodat ze voldoen aan de strenge eisen van toepassingen met een hoog debiet.

• Focus op robuust ontwerp: Onze op pennen gemonteerde schijfconstructie is een voorbeeld van onze toewijding aan **superieur mechanisch ontwerp en betrouwbaarheid op lange termijn**, waardoor de levenscycluskosten voor onze klanten worden verlaagd.

• Gecertificeerde OEM/ODM-partner: Als **ISO 9001-gecertificeerde** fabriek bieden wij betrouwbare OEM/ODM-diensten. We kunnen kleppen aanpassen aan specifieke normen (WRAS, UL/FM, enz.), materialen en bedieningsvereisten (elektrisch, pneumatisch).

• Wereldwijde projectervaring: Onze afsluiters, vooral in grote diameters, zijn met succes geleverd aan internationale infrastructuurprojecten, ondersteund door ervaren technische en commerciële teams.

Typische toepassingen:

• Gemeentelijk drinkwatertransport- en distributienet

• Grootschalige afvalwater- en rioolwaterzuiveringsinstallaties

• Koelwaterinlaat- en afvoerleidingen van elektriciteitscentrales

• Industriële koelwatercircuits (staal, chemisch, petrochemisch)

• Irrigatie- en overstromingscontrolesystemen

Conclusie:

Neem voor technische specificaties, projectspecifieke technische gegevens of een offerte voor uw toepassing met grote diameter contact op met Tianjin Worlds Valve Co., Ltd.
