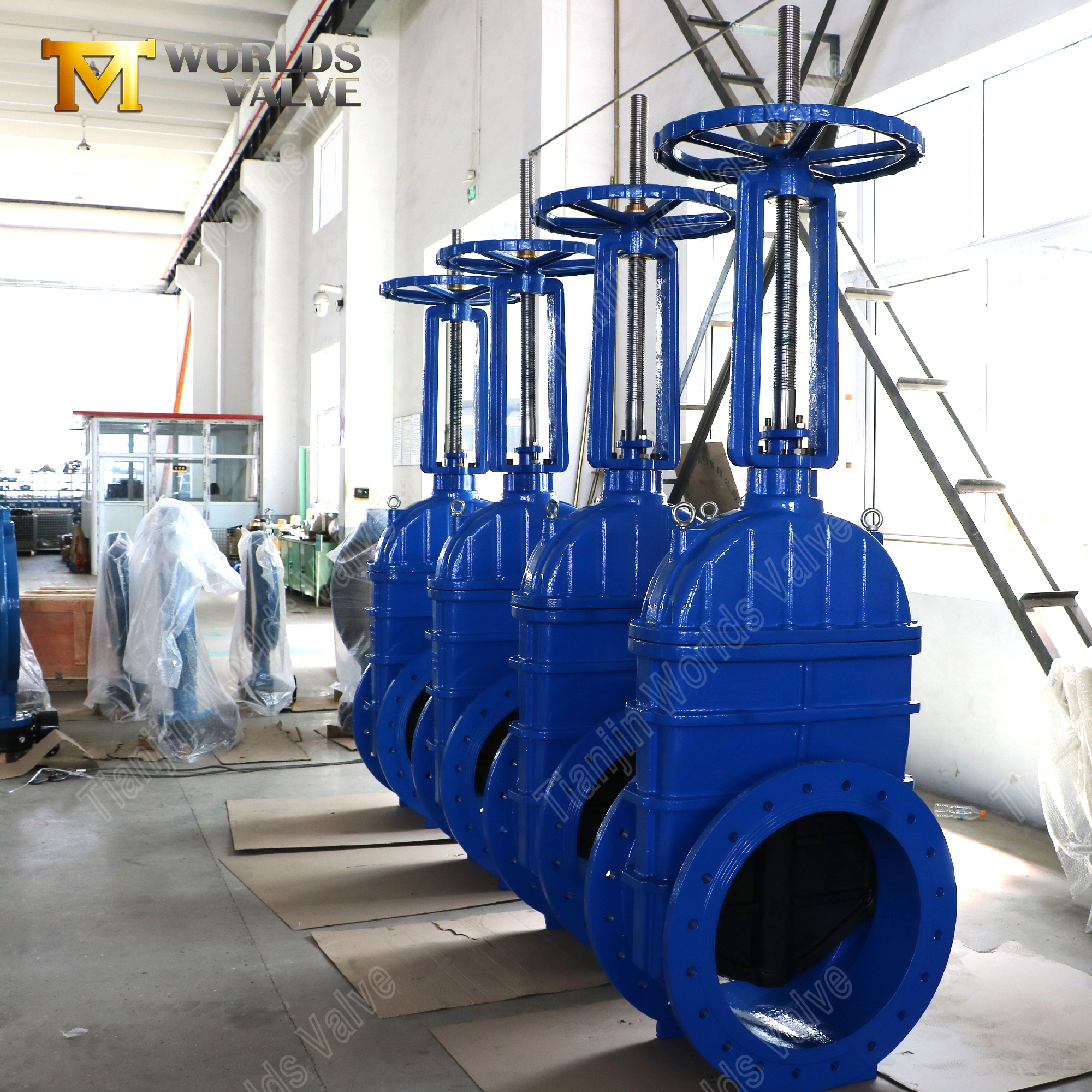

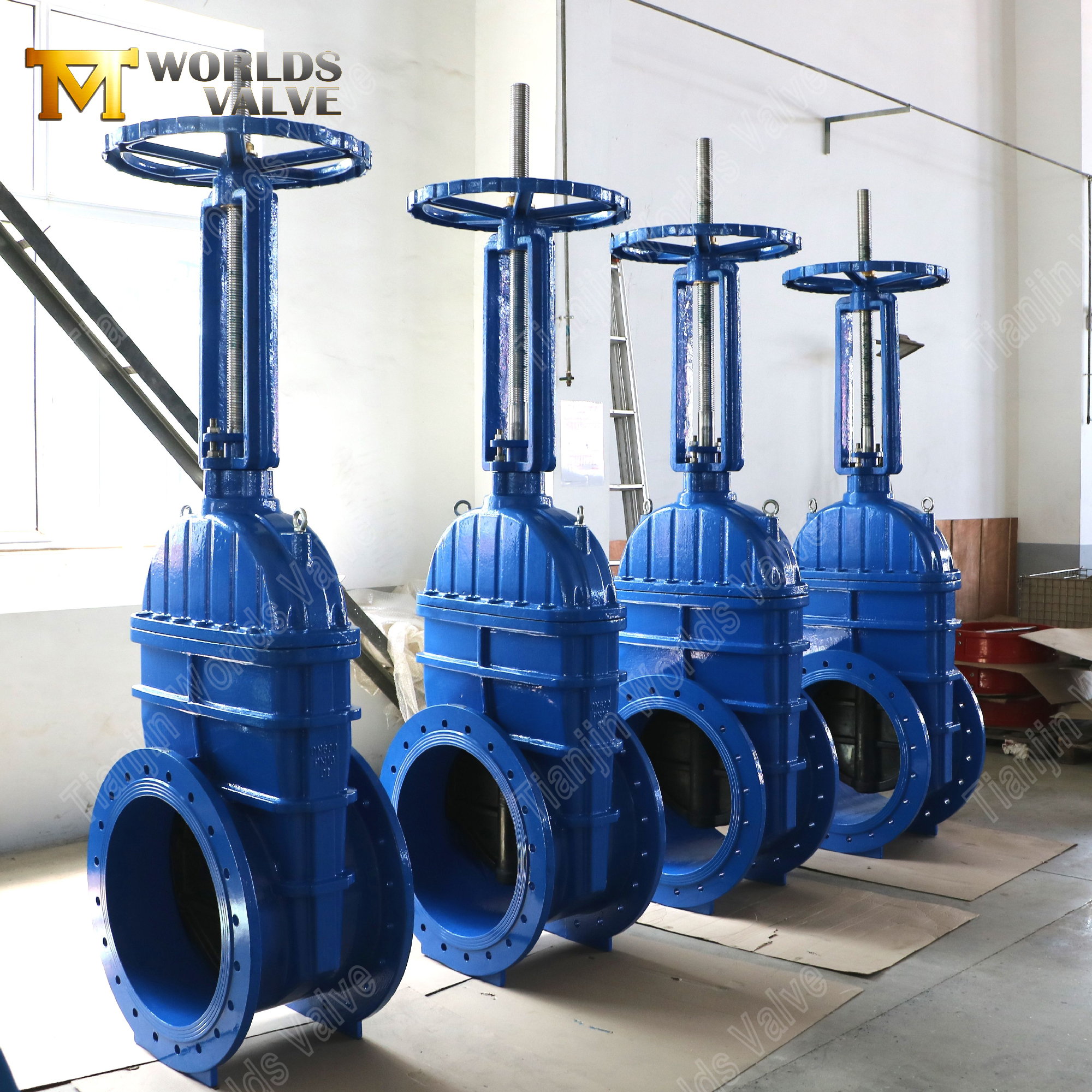

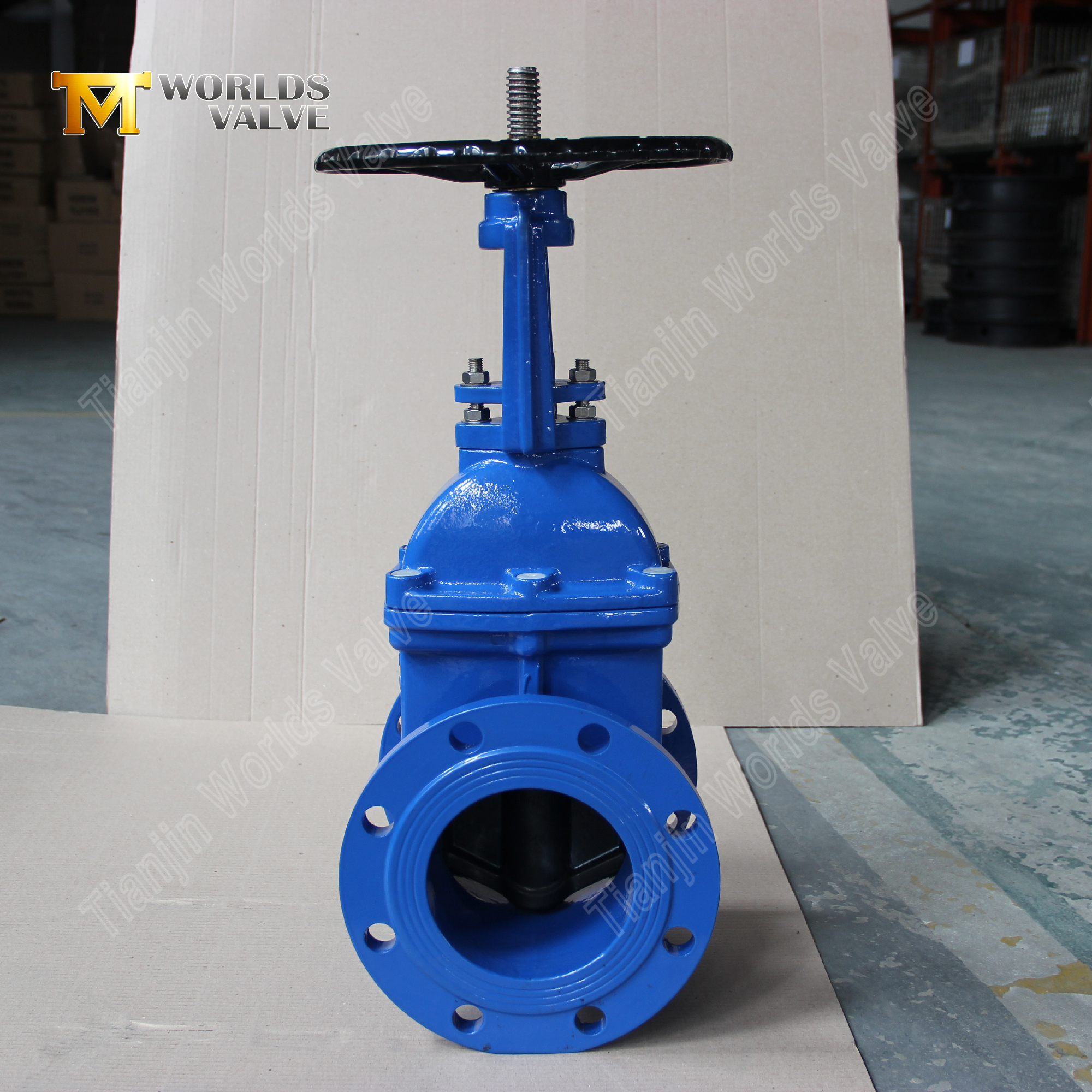

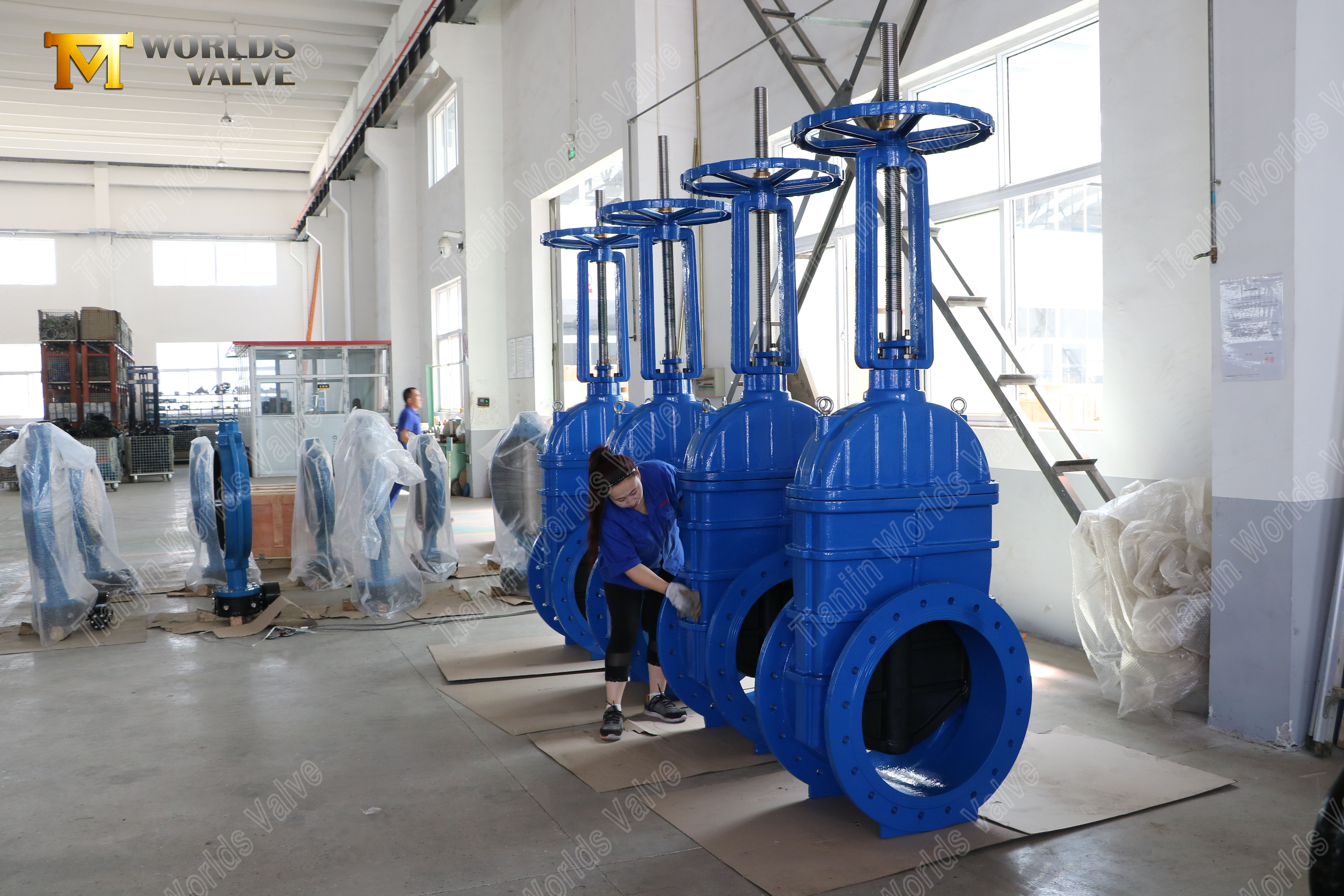

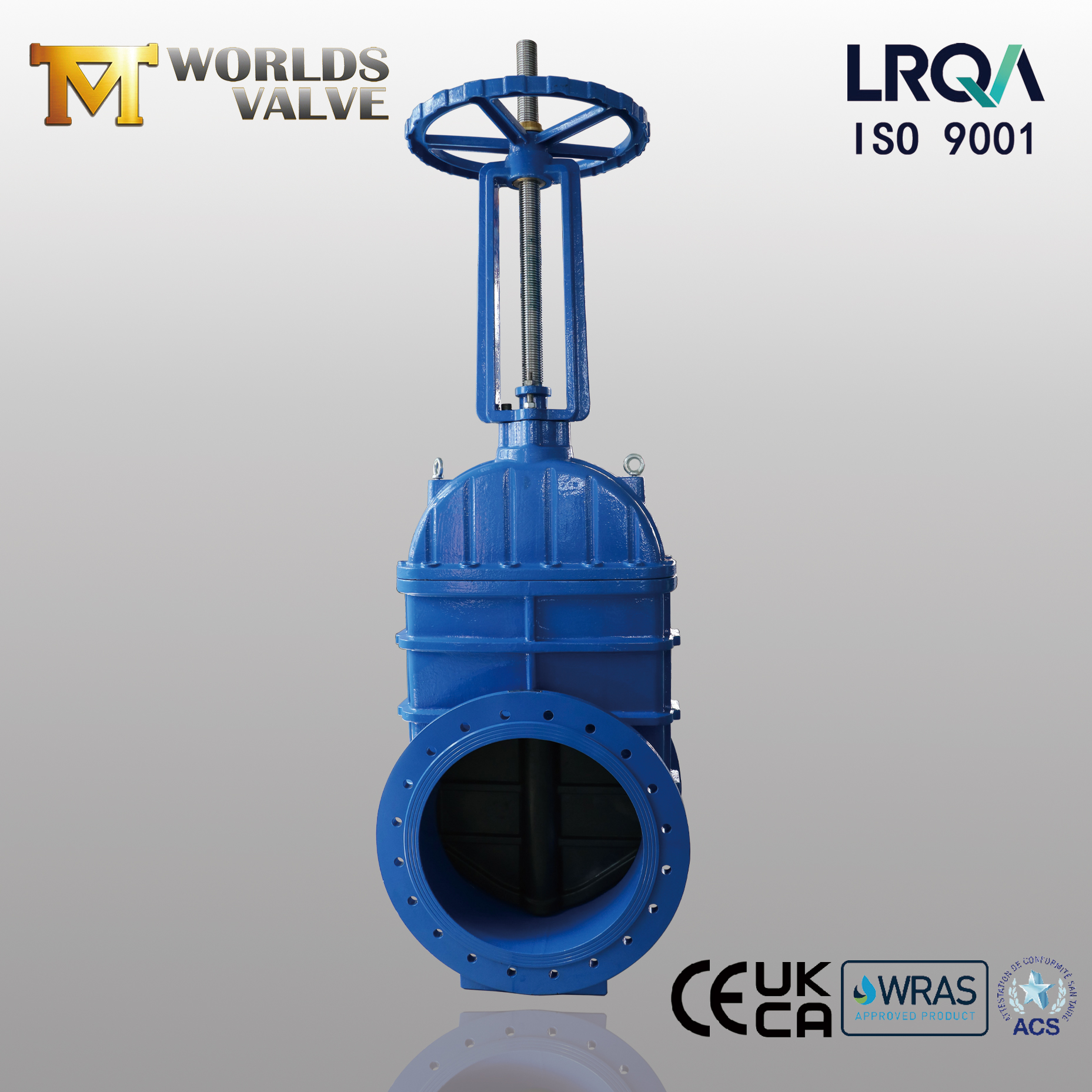

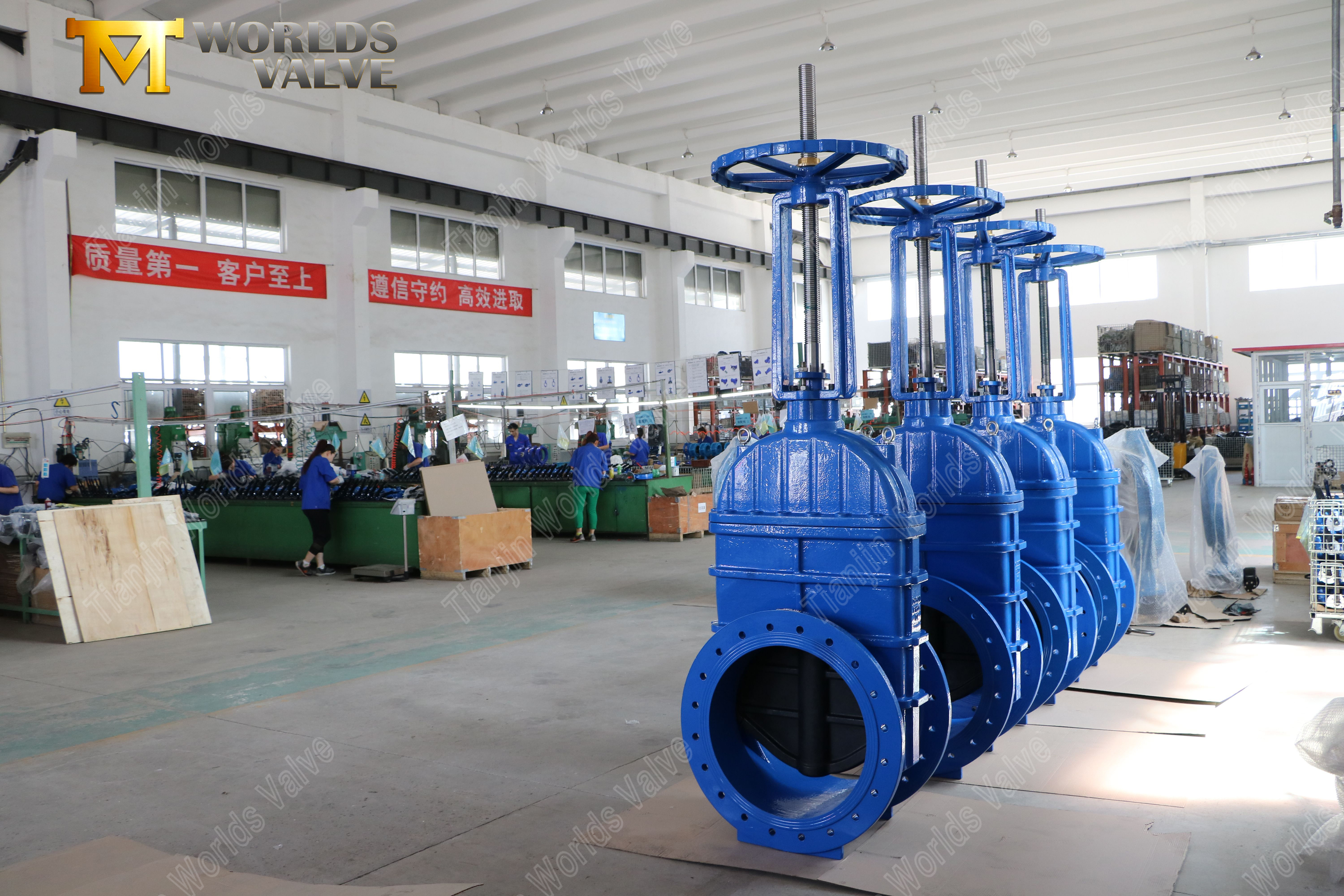

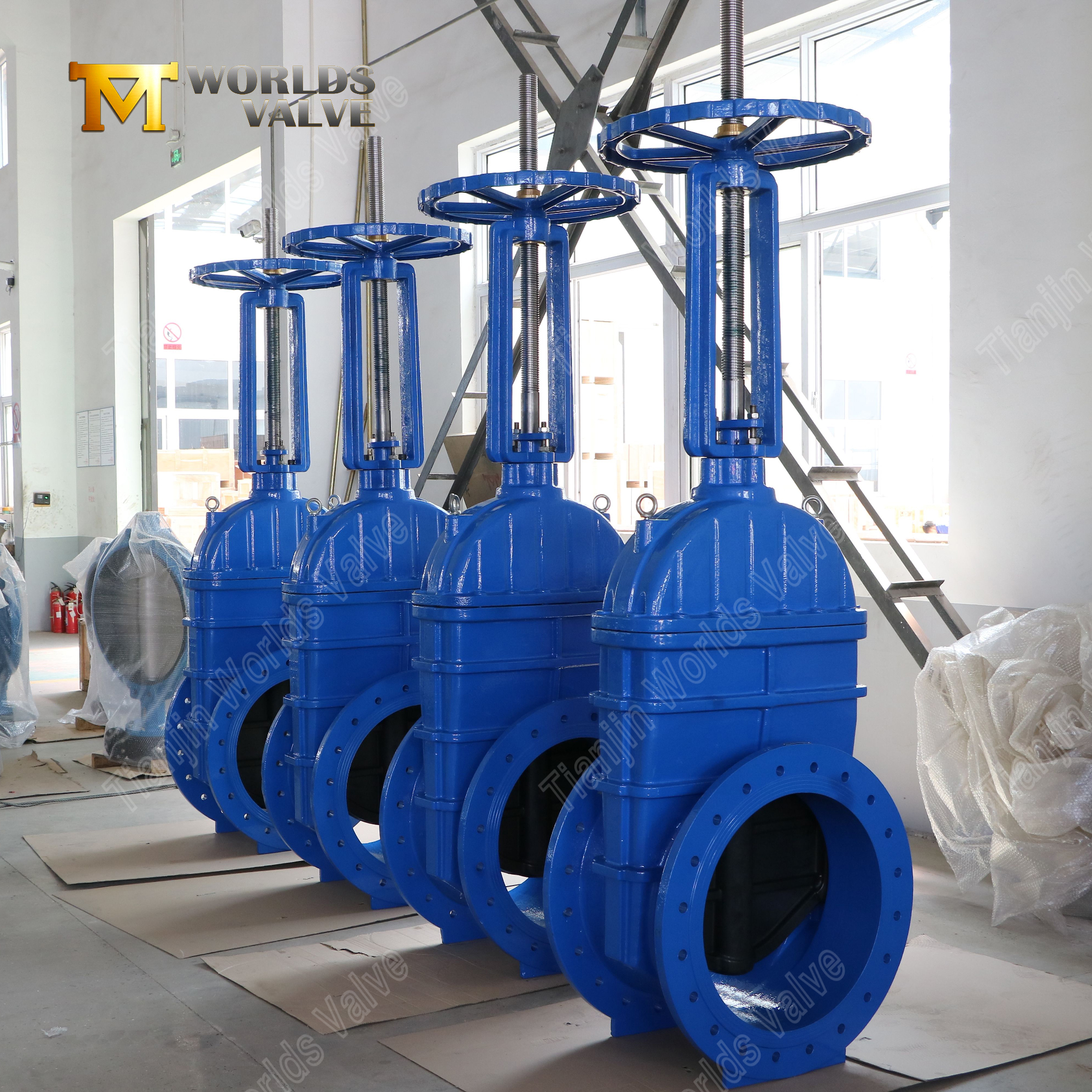

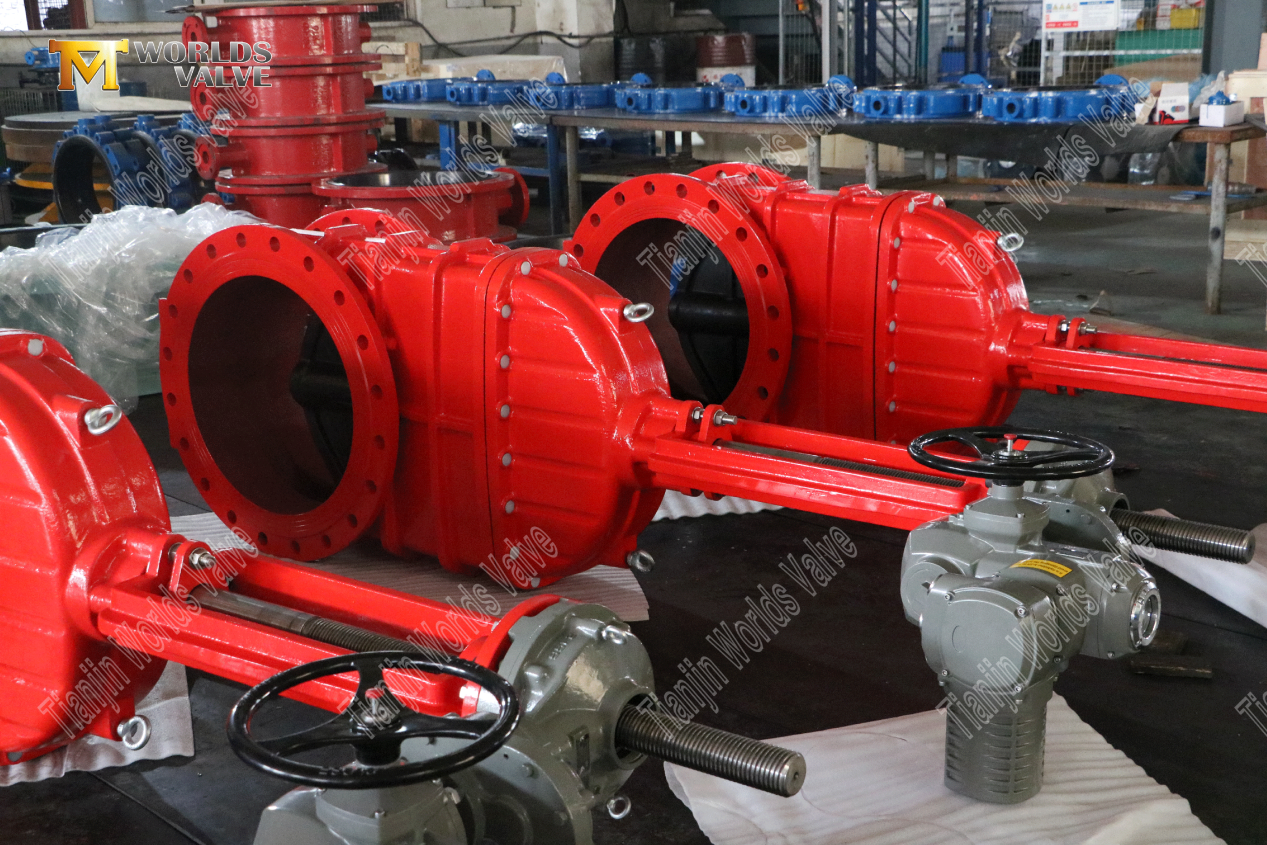

Geflensde schuifafsluiter met stijgende spindel met EPDM-zitting en versnellingsbakaandrijving

Ontworpen voor stroming met volledige doorlaat met minimaal drukverlies, is hij voorzien van een **nodulair gietijzeren wig** en een veerkrachtige **EPDM-zitting** voor een veilige, luchtbeldichte afdichting. Het duidelijke **stijgende steelontwerp** geeft een visuele indicatie van de open/gesloten status van de klep, waardoor de operationele veiligheid wordt vergroot. Deze klep is verkrijgbaar in maten van **DN50 tot DN600** en is gebouwd voor langdurig, onderhoudsvrij gebruik in veeleisende pijpleidingsystemen.

Geflensde schuifafsluiter met stijgende spindel met EPDM-zitting en versnellingsbakaandrijving | DN50-DN600

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS gecertificeerde fabrikant

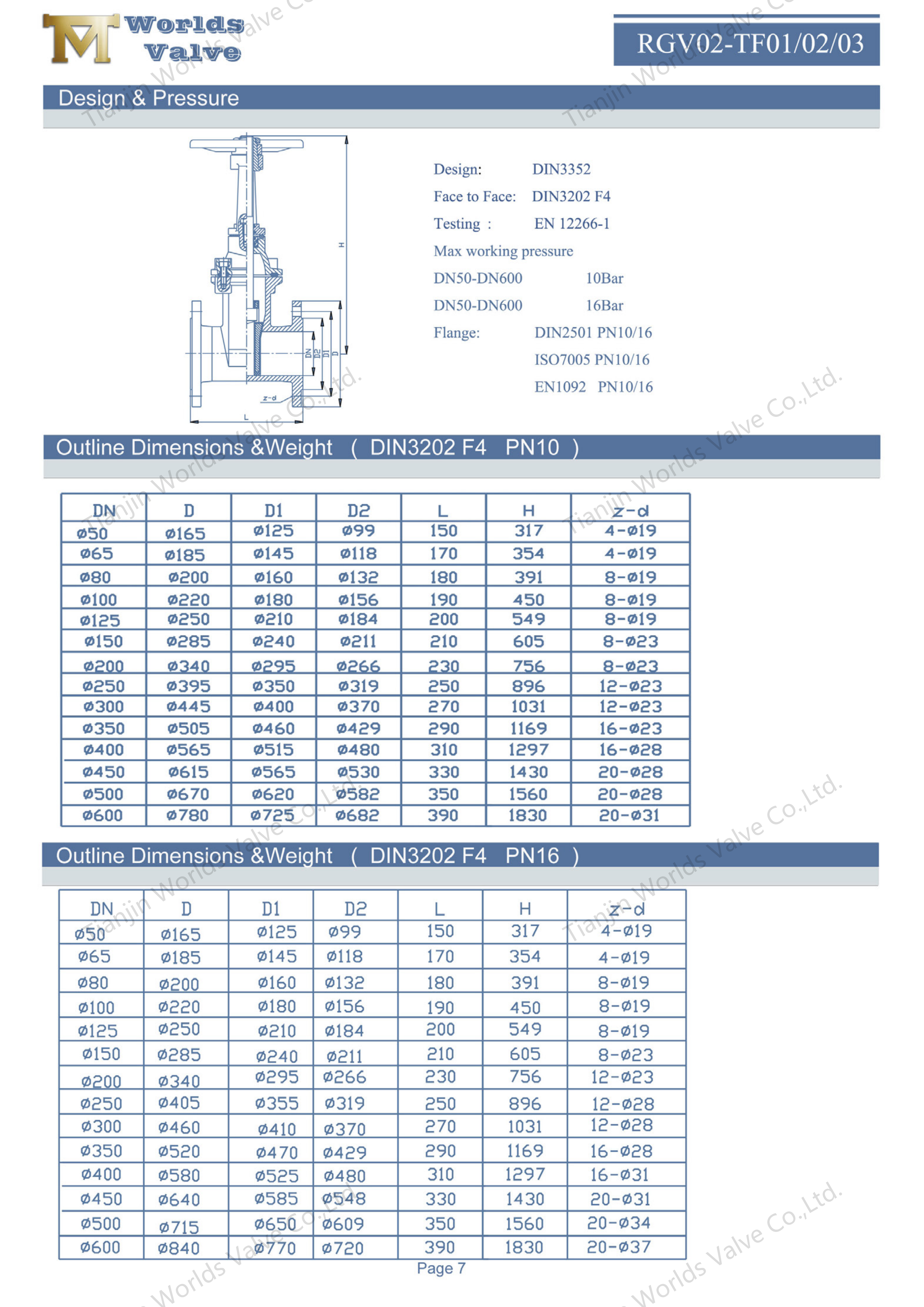

RGV02-TF010203-Bedienings- en onderhoudshandleiding DOWNLOAD

Belangrijkste kenmerken en voordelen:

1. Handmatige bediening van de versnellingsbak voor moeiteloze bediening van hoog koppel

Ontworpen voor eenvoudige bediening, zelfs in grotere maten of onder hoge drukverschillen.

• Hoog mechanisch voordeel: De meertraps **wormwielaandrijving (turbinekop)** zorgt voor een aanzienlijke koppelvermenigvuldiging, waardoor het openen en sluiten van de klep soepel en beheersbaar wordt met minimale inspanning van de operator, waardoor er geen grote handwielen nodig zijn.

• Duurzame en betrouwbare versnelling: De gesloten versnellingsbak beschermt interne componenten tegen verontreinigingen uit de omgeving, waardoor betrouwbaarheid op lange termijn en consistente prestaties worden gegarandeerd.

• Veilig en efficiënt: Het tandwielmechanisme zorgt voor een gecontroleerde, stabiele werking, waardoor het risico op waterslag wordt verminderd en de interne onderdelen van de klep worden beschermd tegen abrupte spanning.

2. Veerkrachtige EPDM-zitting voor luchtbeldichte afdichting en lange levensduur

Zorgt voor een betrouwbare afsluiting zonder lekkage voor een breed scala aan services.

• Superieure elastische afdichting: De **Ethyleen Propyleen Dieen Monomeer (EPDM)** zitting zorgt voor een uitstekend elastisch herstel, waardoor een betrouwbare, luchtdichte afdichting tegen de metalen wig ontstaat, zelfs na talloze cycli.

• Uitstekende mediacompatibiliteit: EPDM biedt uitstekende weerstand tegen water, weersinvloeden en een breed scala aan chemicaliën, waardoor het ideaal is voor drinkwater, afvalwater en diverse industriële vloeistoffen binnen het temperatuurbereik.

• Verminderde slijtage en onderhoud: De veerkrachtige stoel fungeert als kussen, waardoor de slijtage van zowel de stoel als de wig wordt verminderd, waardoor de onderhoudsintervallen worden verlengd en de totale eigendomskosten worden verlaagd.

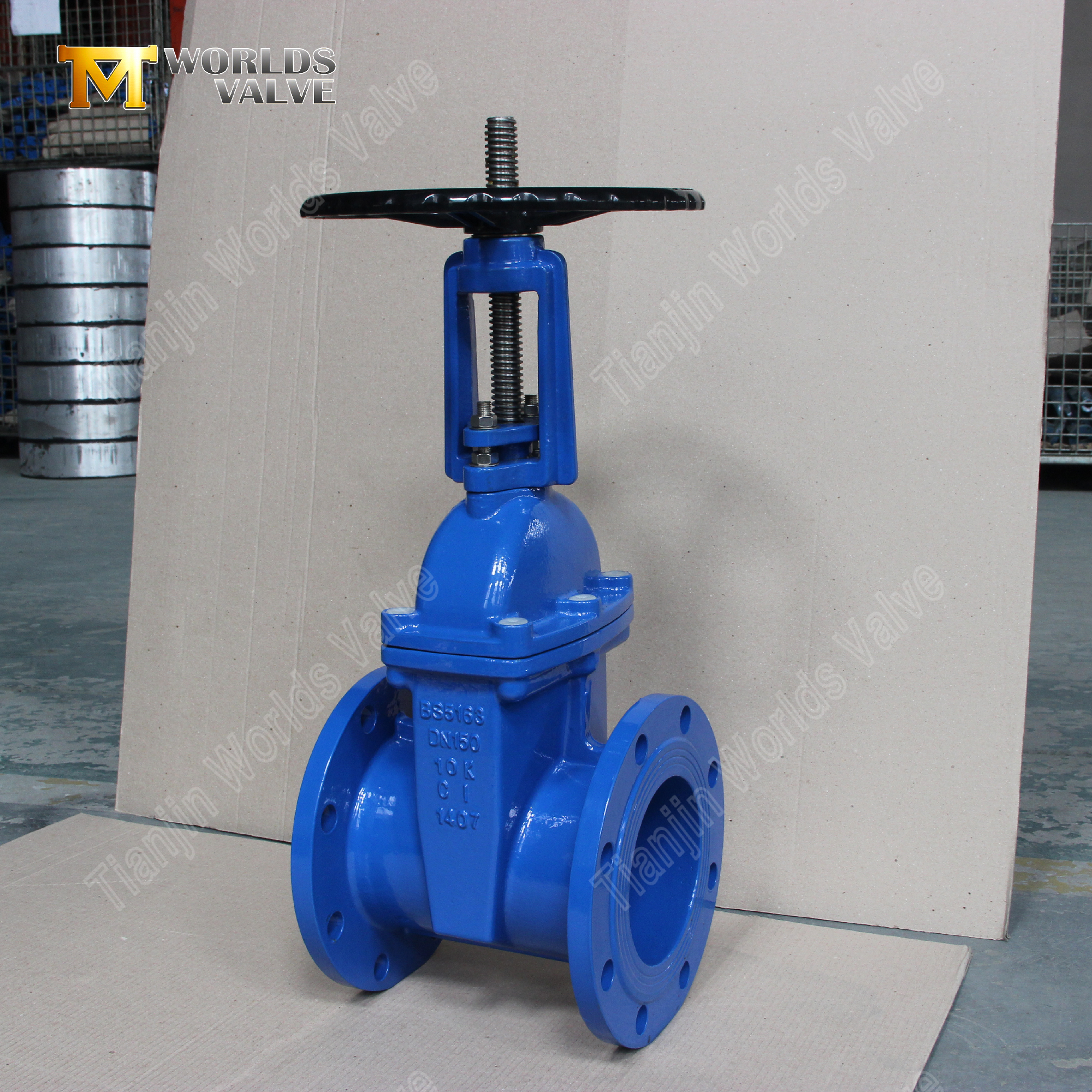

3. Duidelijk stijgend stamontwerp voor onmiddellijke visuele indicatie

Biedt ondubbelzinnige feedback over de kleppositie voor verbeterde systeemveiligheid en -beheer.

• Onmiddellijke statusverificatie: Het ontwerp van de **stijgende spindel (OS&Y)** biedt in één oogopslag een duidelijke visuele bevestiging van de kleppositie – de spindel omhoog betekent dat de klep open is, de klep omlaag betekent dat deze gesloten is – cruciaal voor de veiligheid in complexe leidingsystemen.

• Verpakkingsbescherming: De spindeldraden bevinden zich buiten het kleplichaam en het stromingspad, waardoor ze worden beschermd tegen corrosieve of schurende media en een soepele werking gedurende de levensduur van de klep wordt gegarandeerd.

• Eenvoudig onderhoud: Het externe steelontwerp vereenvoudigt smering en inspectie, waardoor preventief onderhoud eenvoudiger wordt.

4. Robuust ontwerp met volledige boring voor minimale stroombeperking

Gebouwd voor een efficiënte stroom met maximale duurzaamheid.

• Onbelemmerd stroompad: De klep biedt een **volledige poort (volledige doorlaat)**-ontwerp wanneer deze volledig open is, waardoor pigging mogelijk is en de drukval wordt geminimaliseerd, wat zich vertaalt in energiebesparingen in pompsystemen.

• Duurzame materiaalconstructie: Het **Nodulair gietijzer (GGG40) lichaam en de wig** bieden hoge sterkte, uitstekende slagvastheid en goede corrosieweerstand, geschikt voor een breed scala aan industriële omgevingen.

• Van een flens voorziene eindverbindingen: De integrale **geflensde uiteinden** (bijv. EN1092, AS2129, ANSI B16.1) zorgen voor een sterke, stijve en lekvrije verbinding met de pijpleiding, ideaal voor permanente installaties.

Materialen:

Waarom kiezen voor Tianjin Worlds Valve?

1. Expertise in ijzergieten en precisiebewerking: Wij zijn gespecialiseerd in de productie van zeer betrouwbare nodulair gietijzeren kleppen, met strikte controle op de gietkwaliteit en nauwkeurige bewerking van versnellingsbakcomponenten en afdichtingsoppervlakken.

2. Gecertificeerde kwaliteit en wereldwijde naleving: Als **ISO 9001-gecertificeerde** fabrikant garanderen onze processen een consistente kwaliteit. Er kunnen kleppen worden geleverd die voldoen aan **WRAS, ACS, UKCA, CE** en andere internationale normen voor toegang tot de mondiale markt.

3. OEM/ODM-mogelijkheden voor aangepaste oplossingen: Wij verzorgen uitgebreid maatwerk. Opties zijn onder meer verschillende afdichtingsmaterialen (NBR, Viton), wigcoatings (epoxy, nylon), alternatieve drukklassen en aangepaste versnellingsbakverhoudingen of flensstandaarden.

4. Bewezen betrouwbaarheid op exportmarkten: Onze afsluiters worden vertrouwd in projecten in tientallen landen. Wij bieden deskundige technische ondersteuning, uitgebreide documentatie en betrouwbare logistiek om het succes van uw project te garanderen.

Typische toepassingen

• Gemeentelijke waterbehandelings- en distributienetwerken

• Water- en proceslijnen voor industriële installaties

• Brandbeveiligingssystemen (waar toegestaan door de code)

• Irrigatie- en watervoorzieningspijpleidingen

• Algemene afsluitservice in HVAC en gebouwinstallaties

Conclusie:

Neem vandaag nog contact op met Tianjin Worlds Valve Co., Ltd. voor technische gegevensbladen, druktestcertificaten of een offerte op maat.
