Concentrische lip gesuggereerd Volledige wielvlinderklep met rubberen Soft Seat API609 / API598 / EN593

Veerkrachtige zittende vlinderklep is een dubbel geflenseerd ontwerp dat kan worden gebruikt voor de doodstang. Deze vlinderklep-serie heeft veel van de ontwerpfuncties en voordelen, zoals hoge CV-ratings, minimumonderdelen die worden blootgesteld aan de lijnmedia, een grotere betrouwbaarheid en een bewezen dossier van een lange levensduur. Een groot ontwerpvoordeel van deze klepproductlijnen is internationale compatibiliteit.
  • CBF02-TL03

Beschikbaarheid Status:
Hoeveelheid:
sharethis sharing button

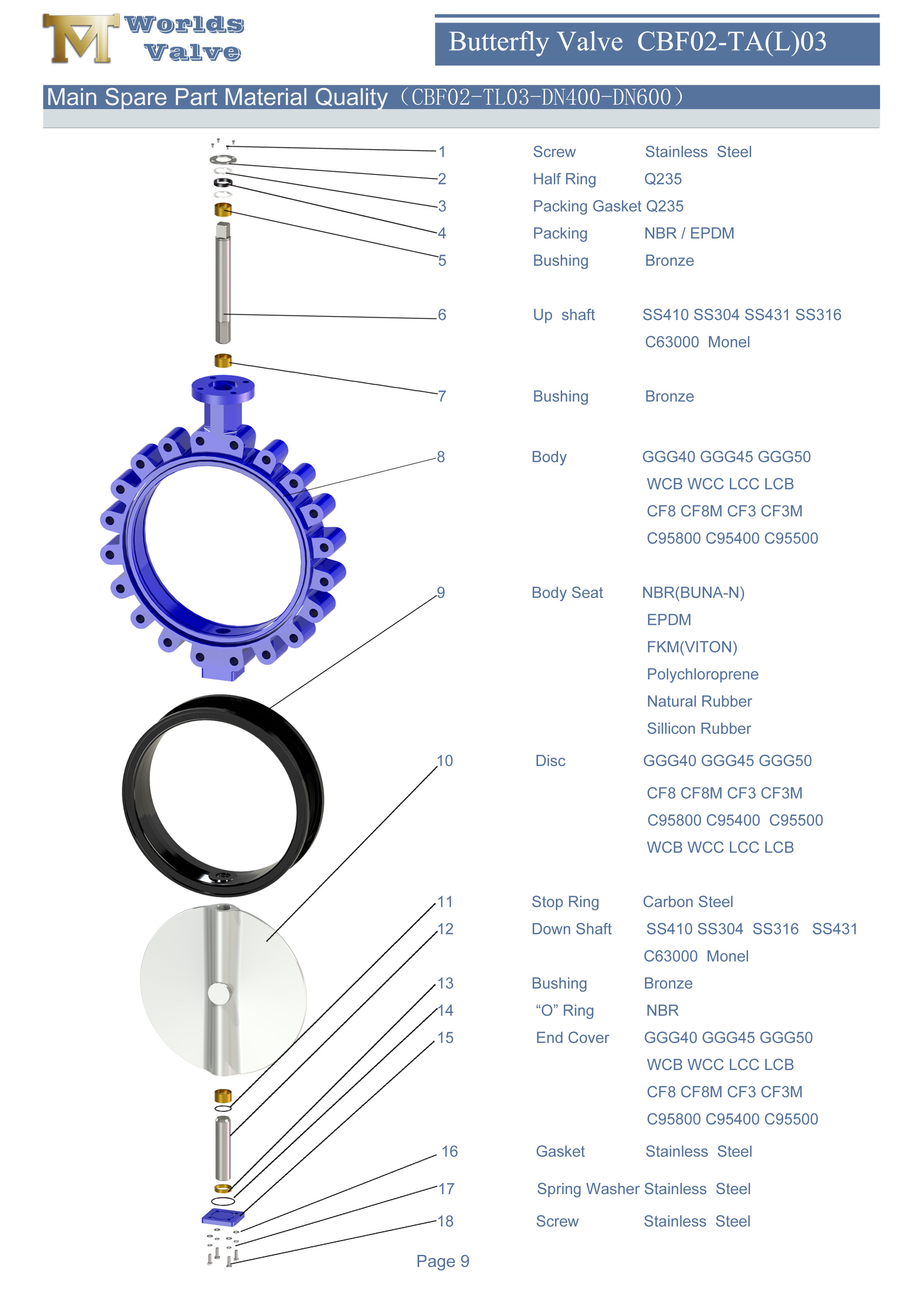

1 Lug type vlinderklep,


Producteigenschap:

  • 100% bidirectionele strakke uitschakeling.

  • Installatie zonder beperking in de stroomrichting.

  • Verminderd gewicht en algemene afmetingen.

  • Lagedrukverlies en verminderde energiekosten.

  • Hoge KV / CV-waarden.

  • Eenvoudig schoon te maken en desinfecteren voor drinkbare watersystemen enz.

  • Zelfreiniging (er zal geen residu worden opgesloten).

  • Goede weerstand tegen corrosie.


2 Volledige Soft Soft Seat Concentric Butterfly Valve zonder taper PIN


Technische parameters:


Grootte

DN32-DN600

DN650-DN2000

Werkdruk

16bar

10bar

Schelp

Zuivel

15bar

Verzegelen

18bar

Wijs

Bedrijfstemperatuur

-45 ℃ ~ + 150 ℃

Werkomgeving

Ballast en bilgesysteem chemische verwerking

Ontziltingsinstallaties booreilanden drinkwater

Droog poeder voedsel en drank gas planten

Havc Mining Industry Paper Industry Sand Handling Seawater Sugar Industry

Thermo technisch waterbehandeling afvalwater

Rijmethode

Handhendel wormtand elektrisch pneumatisch



3 DUCTELIJKE IJZER DI OFT SEAT SCORME VLINDER VLUCHTKLEP,


Hoofd materiaal:

Naam

Materiaal

Lichaam

Gietijzeren ijzeren ijzeren koolstofstaal roestvrij staal al-brons

Schijf

Nodulair ijzeren koolstofstaal roestvrij staal al-brons

Schacht

Roestvrij staal Monel K500

Seat

Buna NBR EPDM VITON PTFE HEPDM Neopreen Hypalon natuurlijk rubber

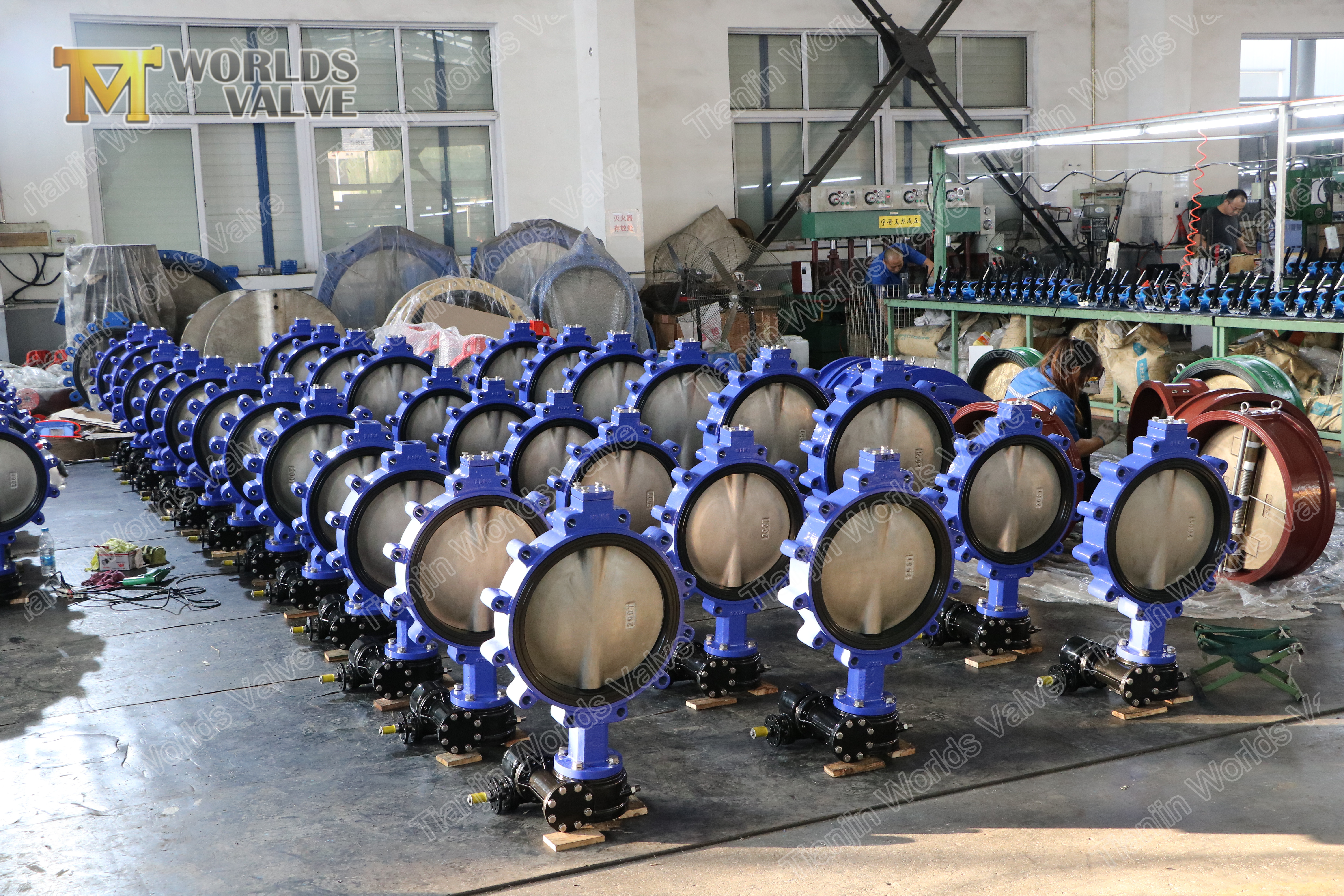

4 A536 A395 Ductile Iron Butterfly-klep,


Uitvoerende standaard:


Ontwerpstandaard

EN 593, MSS SP67 API 609 BS5155

Inspectie en test

API 598 ISO 5208 EN 12266

Eindstandaard

ANSI B16.1 CL. 125LB & B16.5 CL. 150LB

Zoals 2129 Tafel D & E BS 10 Tabel D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150LB Awwa C207

SABS 1123 Tabel 1000/3 & Tabel 1600/3

Oog in oog

ISO 5752, EN 558, MSS SP67 en API 609 DIN3202

Topflens

ISO 5211



5 Lug type Butterfly-klep met versnellingsbak

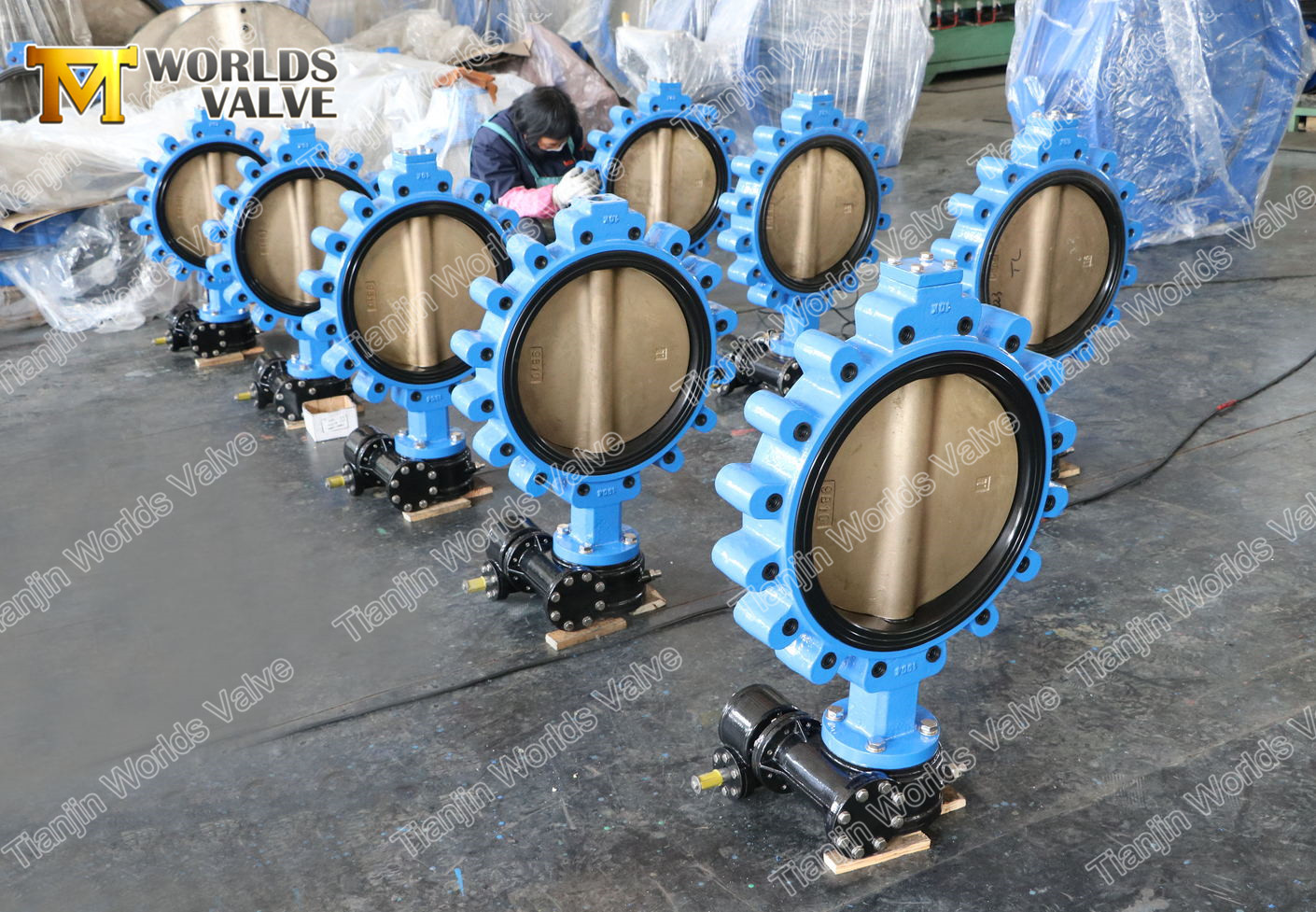

6 Lug type Butterfly-klep met versnellingsbak
