Concentrische Wafer Butterfly-klep met rubberen harde achterbank zonder pinontwerp, Cartrig Rubberen Seat API609 EN558

9

Concentrische Wafer Butterfly-klep met rubberen harde achterbank zonder pinontwerp, Cartrig Rubberen Seat API609 EN558

Veerkrachtige zittende vlinderklep is een dubbel geflenseerd ontwerp dat kan worden gebruikt voor de doodstang. Deze vlinderklep-serie heeft veel van de ontwerpfuncties en voordelen, zoals hoge CV-ratings, minimumonderdelen die worden blootgesteld aan de lijnmedia, een grotere betrouwbaarheid en een bewezen dossier van een lange levensduur. Een groot ontwerpvoordeel van deze klepproductlijnen is internationale compatibiliteit.

Model:
CBF02-TA01

Hoeveelheid:
Beschikbaarheid Status:





Inquiry Voeg toe aan mandje

product beschrijving

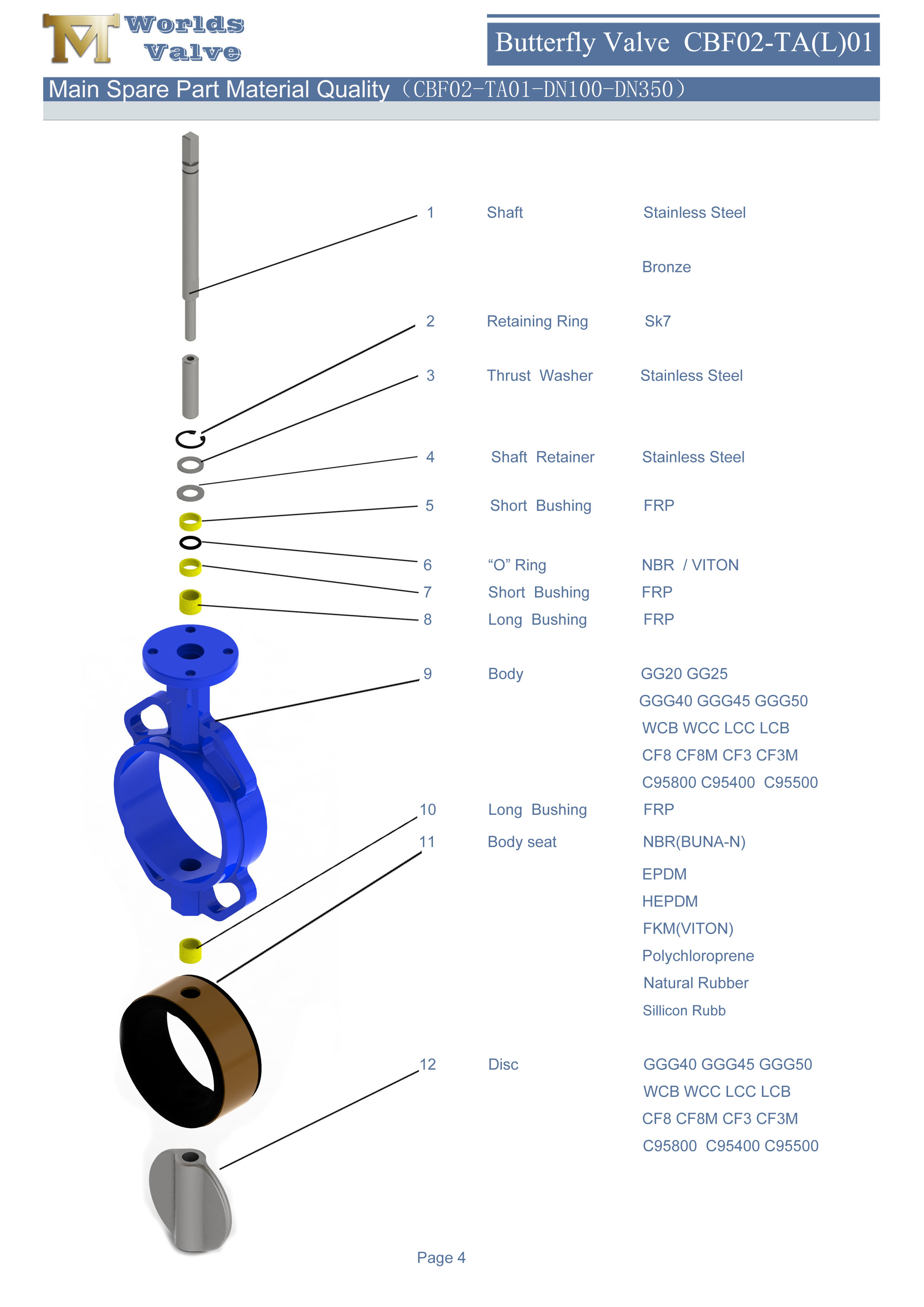

1 Rubberen EPDM NBR Buna-N-voering Concentrische Vlinderklep

Producteigenschap:

100% bidirectionele strakke uitschakeling.
Installatie zonder beperking in de stroomrichting.
Verminderd gewicht en algemene afmetingen.
Lagedrukverlies en verminderde energiekosten.
Hoge KV / CV-waarden.
Eenvoudig schoon te maken en desinfecteren voor drinkbare watersystemen enz.
Zelfreiniging (er zal geen residu worden opgesloten).
Goede weerstand tegen corrosie.

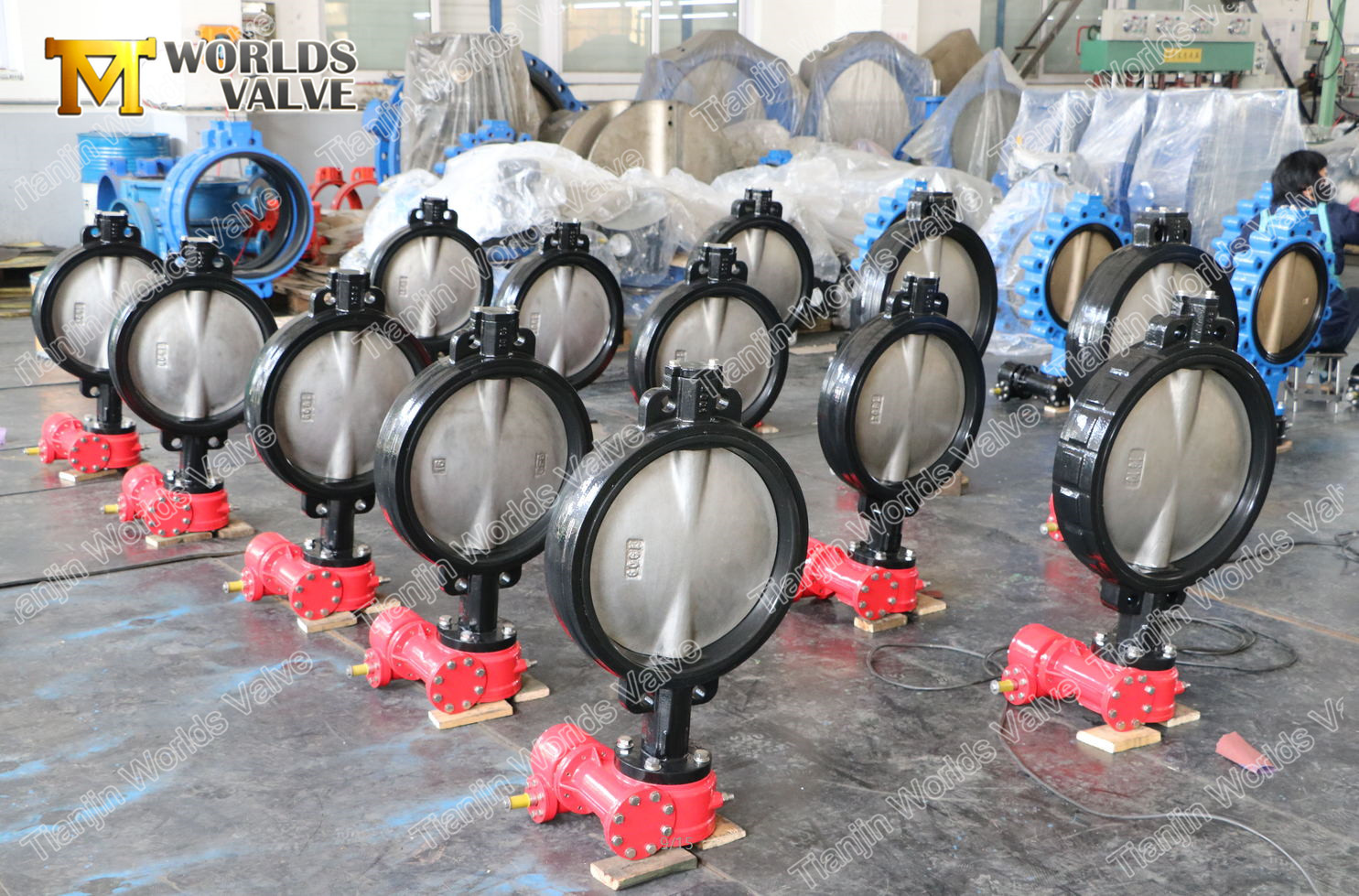

2 Wafer Lug type concentrische vlinderklep zonder pin

Technische parameters:

Grootte	DN32-DN600	DN650-DN2000
Werkdruk	16bar	10bar
Schelp	Zuivel	15bar
Verzegelen	18bar	Wijs
Bedrijfstemperatuur	-45 ℃ ~ + 150 ℃
Werkomgeving	Ballast en bilgesysteem chemische verwerking Ontziltingsinstallaties booreilanden drinkwater Droog poeder voedsel en drank gas planten Havc Mining Industry Paper Industry Sand Handling Seawater Sugar Industry Thermo technisch waterbehandeling afvalwater
Rijmethode	Handhendel wormtand elektrisch pneumatisch

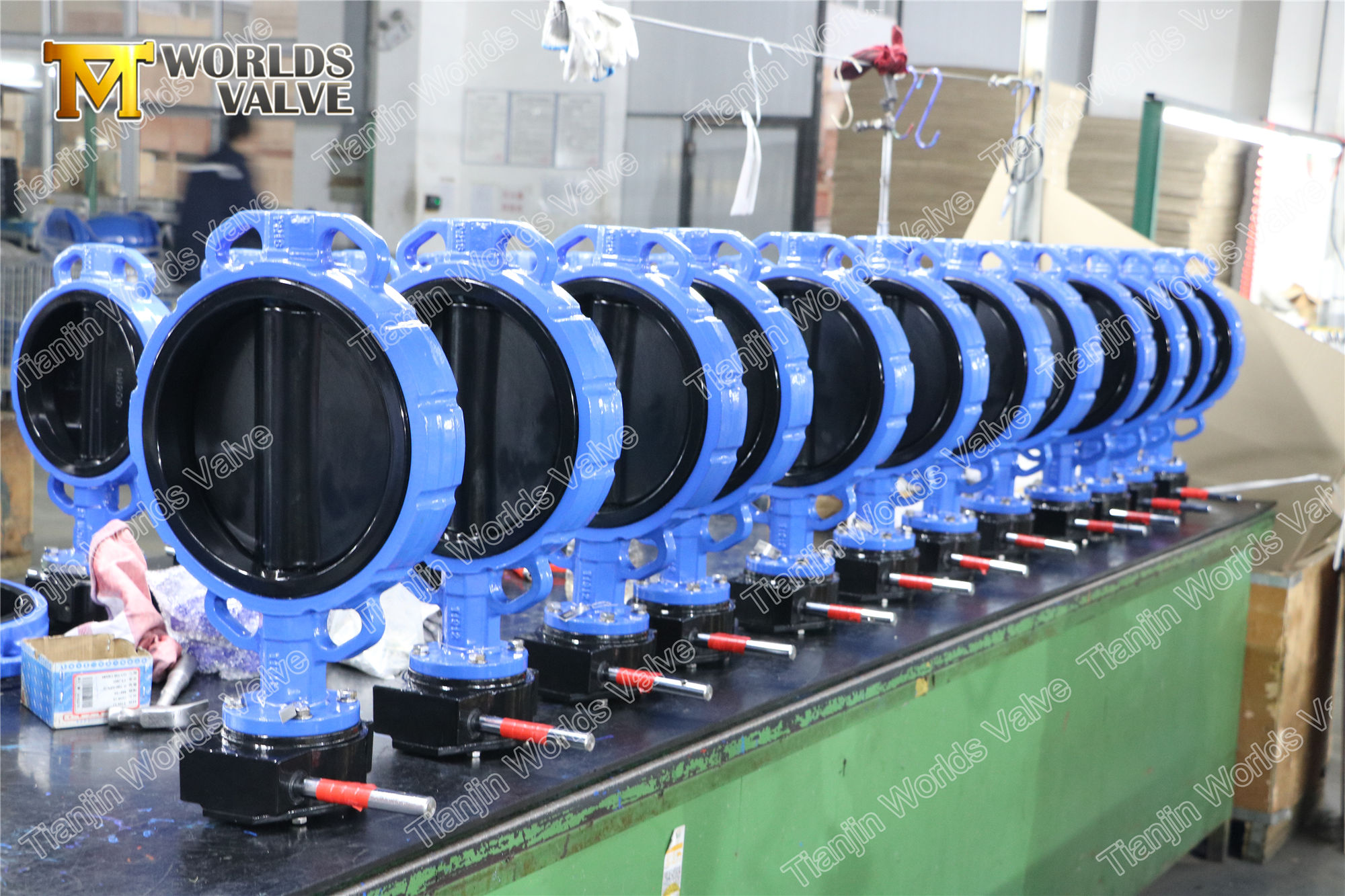

3 CF8 304 CF8M 316 Butterfly-klep

Hoofd materiaal:

Naam	Materiaal
Lichaam	Gietijzeren ijzeren ijzeren koolstofstaal roestvrij staal al-brons
Schijf	Nodulair ijzeren koolstofstaal roestvrij staal al-brons
Schacht	Roestvrij staal Monel K500
Seat	Buna NBR EPDM VITON PTFE HEPDM Neopreen Hypalon natuurlijk rubber

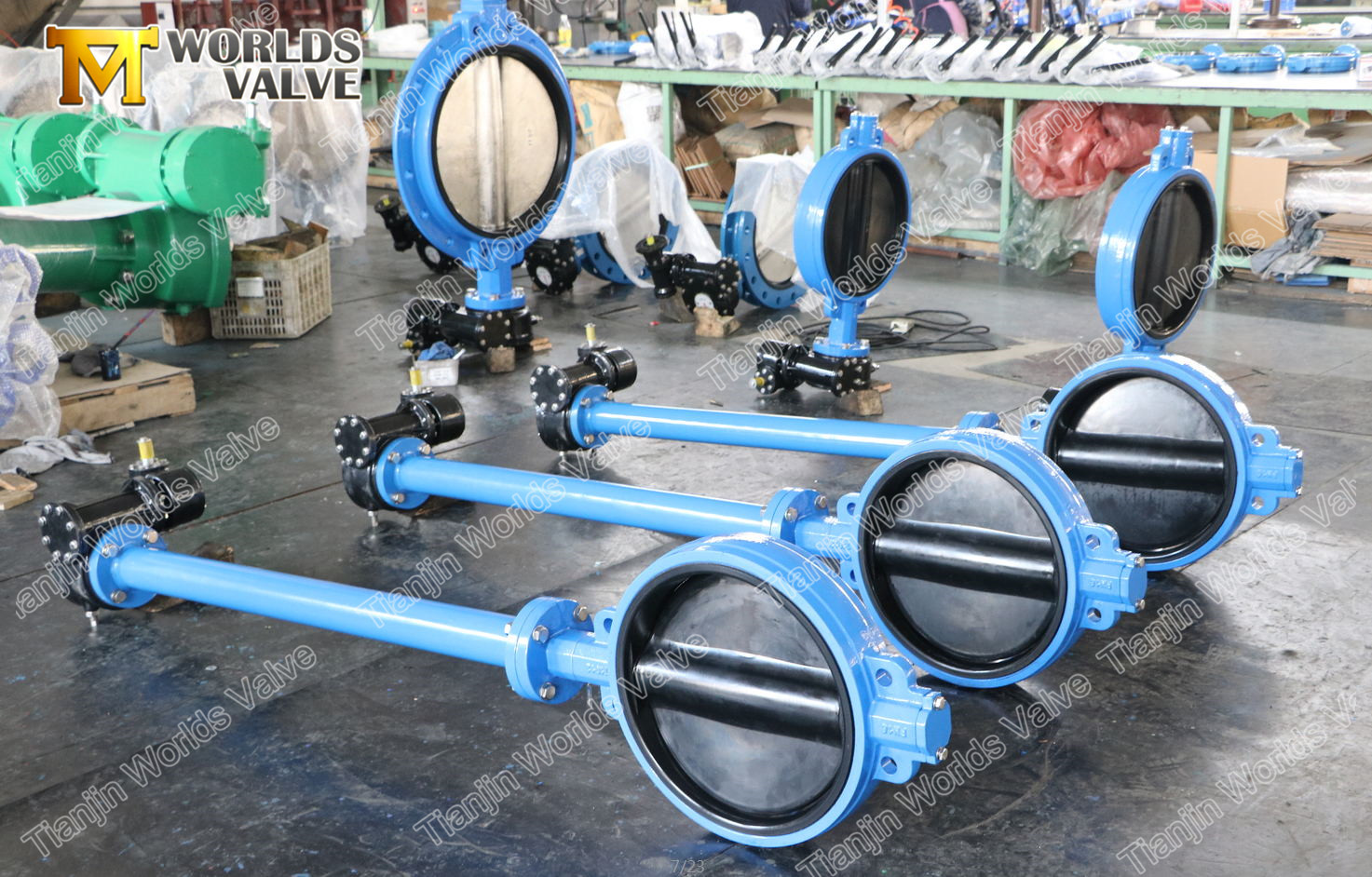

4 GJS400GJS500 Nodulaire ijzeren vlinderklep

Uitvoerende standaard:

Ontwerpstandaard	EN 593, MSS SP67 API 609 BS5155
Inspectie en test	API 598 ISO 5208 EN 12266
Eindstandaard	ANSI B16.1 CL. 125LB & B16.5 CL. 150LB Zoals 2129 Tafel D & E BS 10 Tabel D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB Awwa C207 SABS 1123 Tabel 1000/3 & Tabel 1600/3
Oog in oog	ISO 5752, EN 558, MSS SP67 en API 609 DIN3202
Topflens	ISO 5211

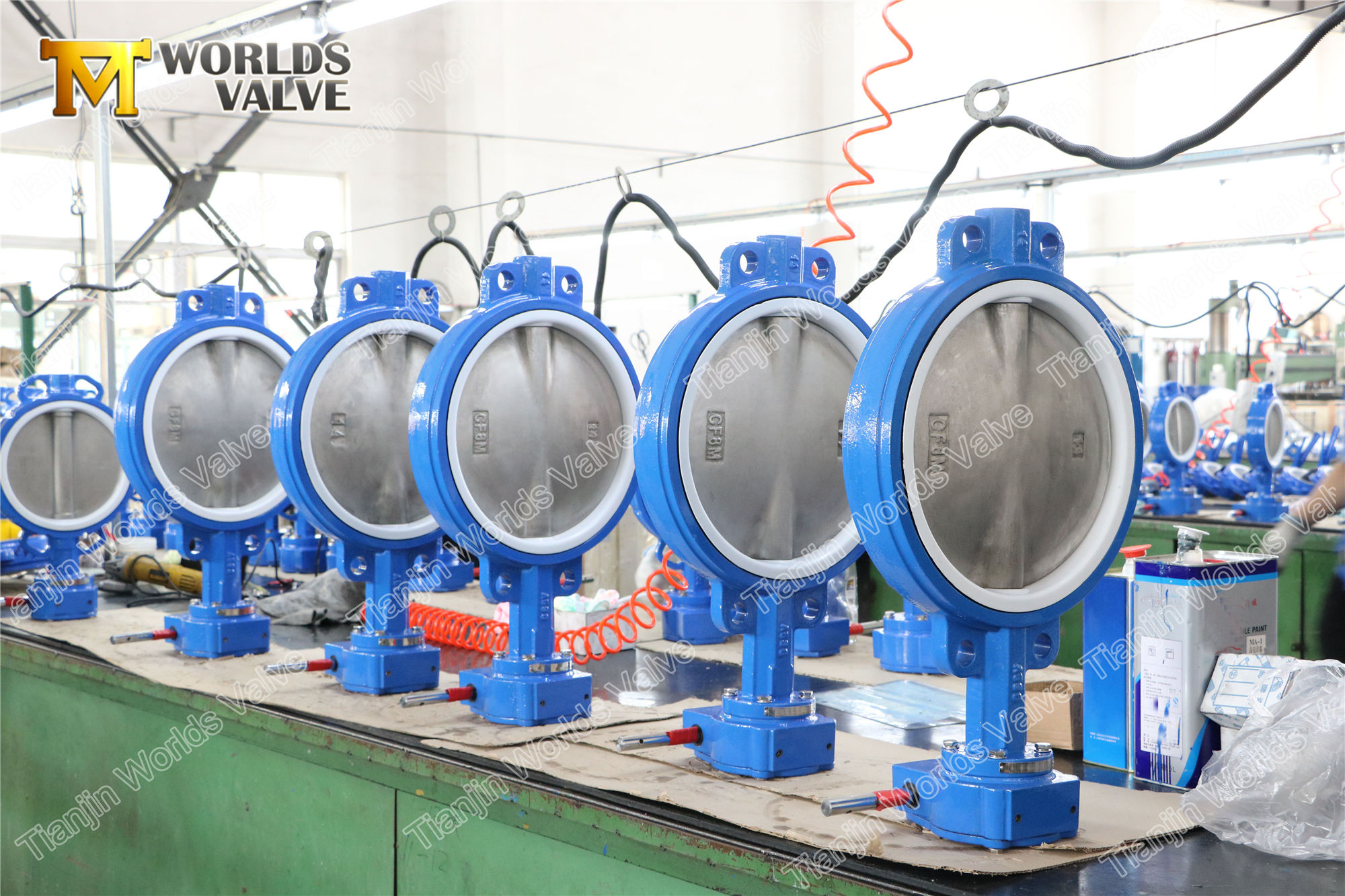

5 Gear bediende pneumatische concentrische wafer vlinderklep

Rubber EPDM NBR Buna-N voering concentrische vlinderklep Wafer Lug type concentrische vlinderklep zonder pin CF8 304 CF8M 316 Butterfly-klep GJS400 / GJS500 Nodulaire ijzeren vlinderklep Gear bewerkte pneumatische concentrische wafer Butterfly-klep
