Concentrische U SECTIE U Type Dubbele Flens Butterfly-klep met rubberen ZAKE ZETEL, API609 Butterfly-klep is een dubbel geflenseerd ontwerp dat kan worden gebruikt voor de doodlopende dienst. Deze vlinderklep-serie heeft veel van de ontwerpfuncties en voordelen, zoals hoge CV-ratings, minimumonderdelen die worden blootgesteld aan de lijnmedia, een grotere betrouwbaarheid en een bewezen dossier van een lange levensduur. Een groot ontwerpvoordeel van deze klepproductlijnen is internationale compatibiliteit.

Model:
CBF02-TU03

Hoeveelheid:
Beschikbaarheid Status:





Inquiry Voeg toe aan mandje

product beschrijving

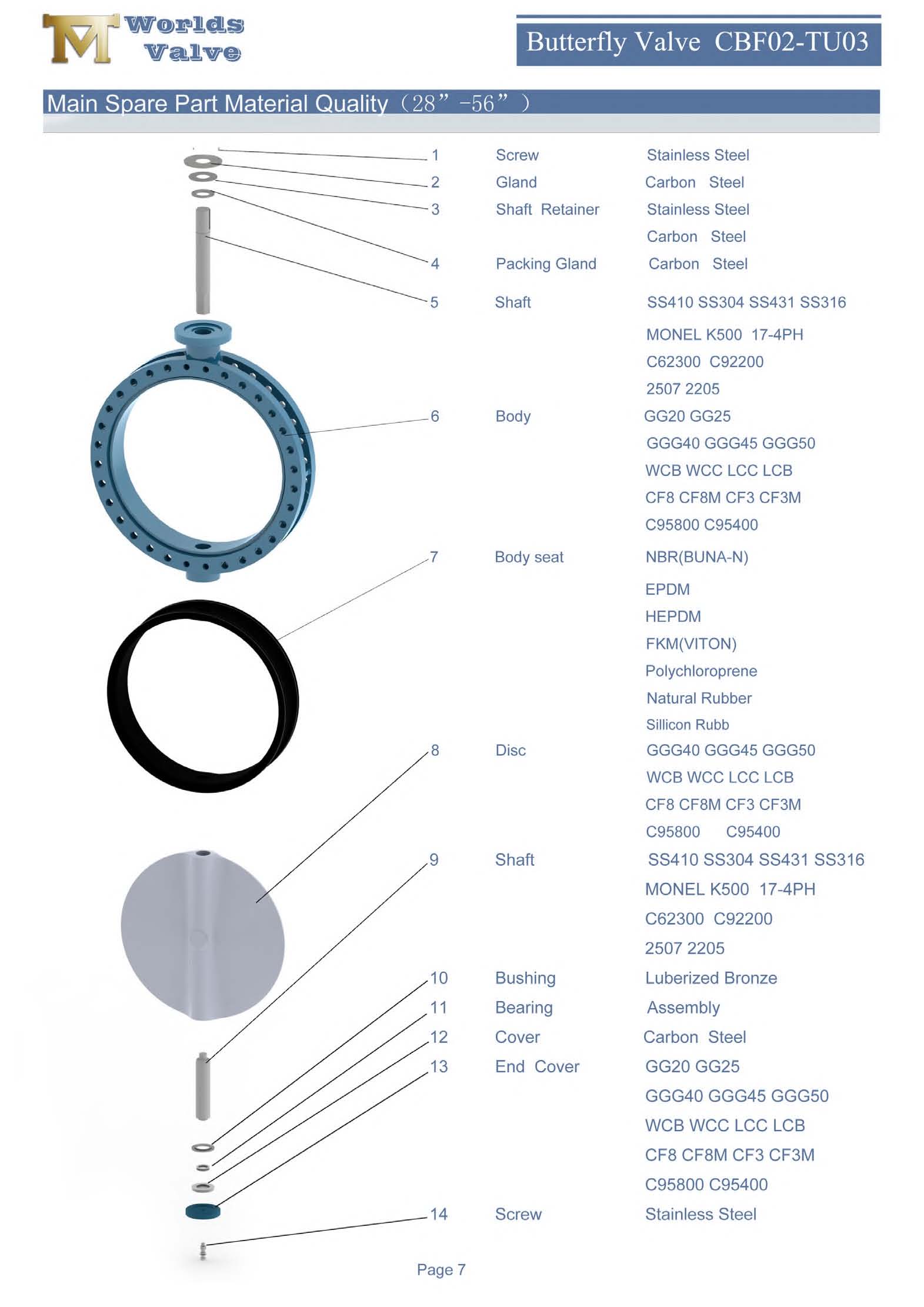

1 U-sectie Dubbele Flens Butterfly Valve

Producteigenschap:

100% bidirectionele strakke uitschakeling.
Installatie zonder beperking in de stroomrichting.
Verminderd gewicht en algemene afmetingen.
Lagedrukverlies en verminderde energiekosten.
Hoge KV / CV-waarden.
Eenvoudig schoon te maken en desinfecteren voor drinkbare watersystemen enz.
Zelfreiniging (er zal geen residu worden opgesloten).
Goede weerstand tegen corrosie.

2 U type concentrische vlinderklep zonder taper pin

Technische parameters:

Grootte	DN32-DN600	DN650-DN2000
Werkdruk	16bar	10bar
Schelp	Zuivel	15bar
Verzegelen	18bar	Wijs
Bedrijfstemperatuur	-45 ℃ ~ + 150 ℃
Werkomgeving	Ballast en bilgesysteem chemische verwerking Ontziltingsinstallaties booreilanden drinkwater Droog poeder voedsel en drank gas planten Havc Mining Industry Paper Industry Sand Handling Seawater Sugar Industry Thermo technisch waterbehandeling afvalwater
Rijmethode	Handhendel wormtand elektrisch pneumatisch

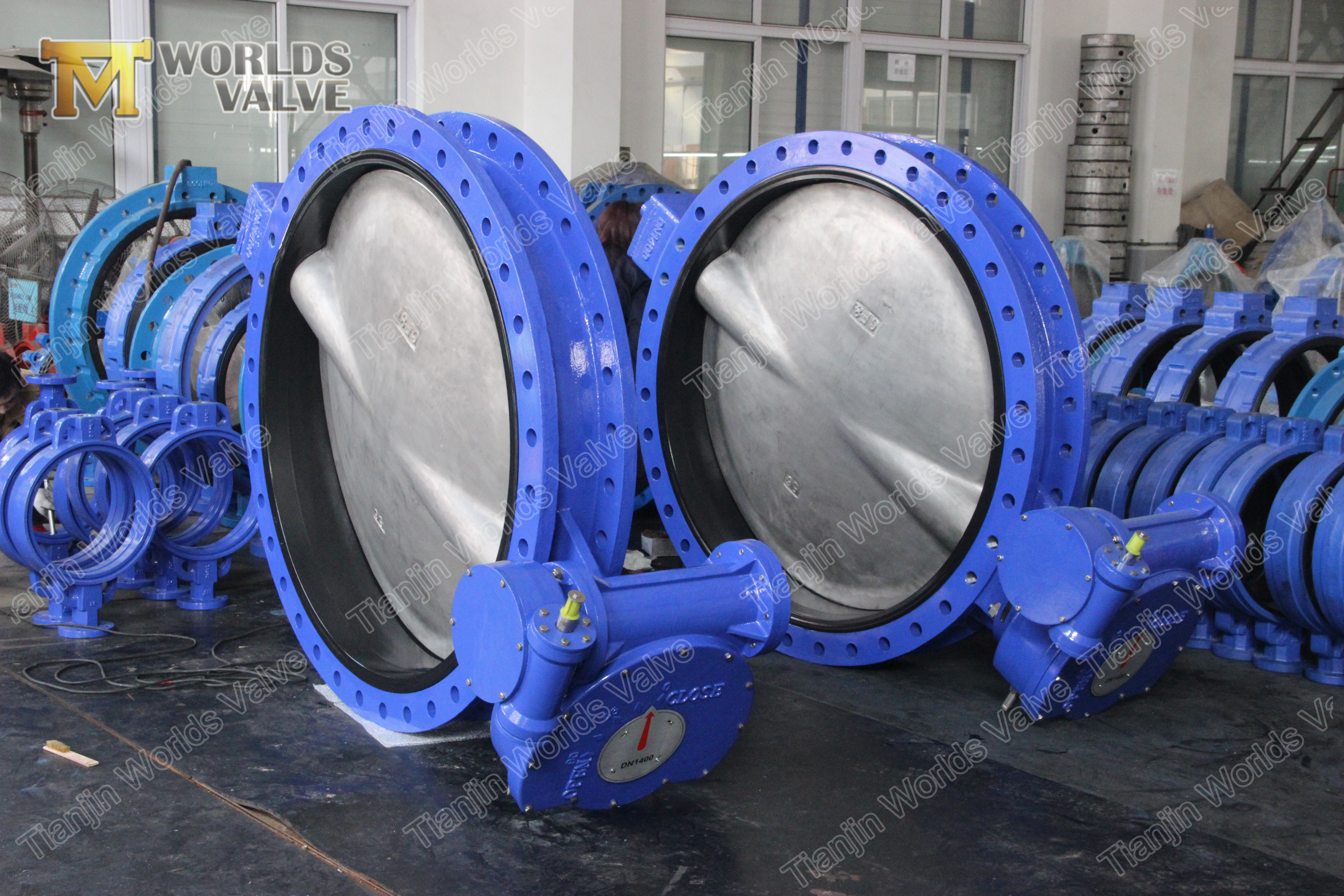

3 Rubberen EPDM NBR Buna-N-voering Concentrische Vlinderklep

Hoofd materiaal:

Naam	Materiaal
Lichaam	Gietijzeren ijzeren ijzeren koolstofstaal roestvrij staal al-brons
Schijf	Nodulair ijzeren koolstofstaal roestvrij staal al-brons
Schacht	Roestvrij staal Monel K500
Seat	Buna NBR EPDM VITON PTFE HEPDM Neopreen Hypalon natuurlijk rubber

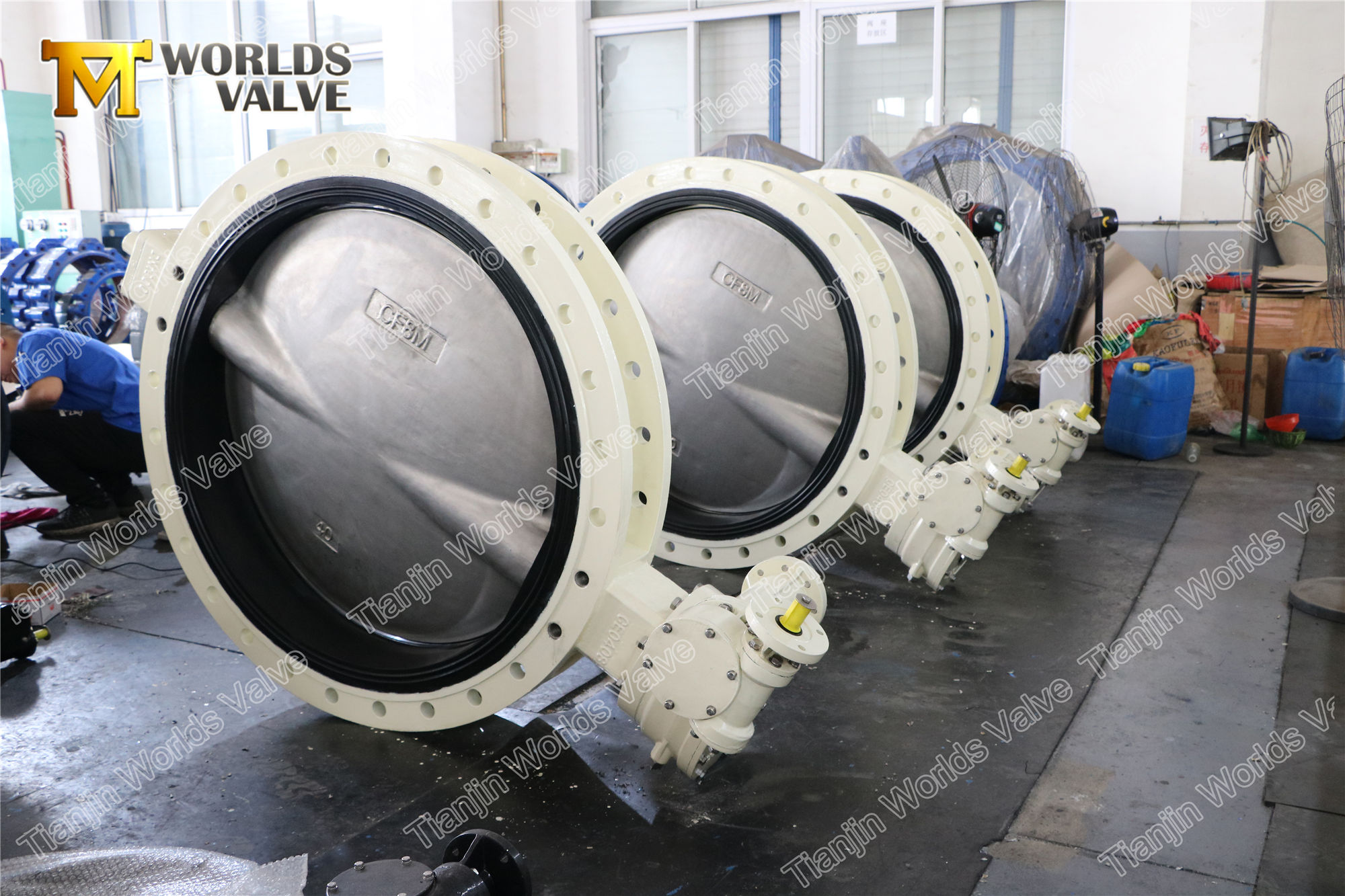

4 A536 A395 GJS400 GJS500 CF8 CF8M WCB Vlinderklep

Uitvoerende standaard:

Ontwerpstandaard	EN 593, MSS SP67 API 609 BS5155
Inspectie en test	API 598 ISO 5208 EN 12266
Eindstandaard	ANSI B16.1 CL. 125LB & B16.5 CL. 150LB Zoals 2129 Tafel D & E BS 10 Tabel D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB Awwa C207 SABS 1123 Tabel 1000/3 & Tabel 1600/3
Oog in oog	ISO 5752, EN 558, MSS SP67 en API 609 DIN3202
Topflens	ISO 5211

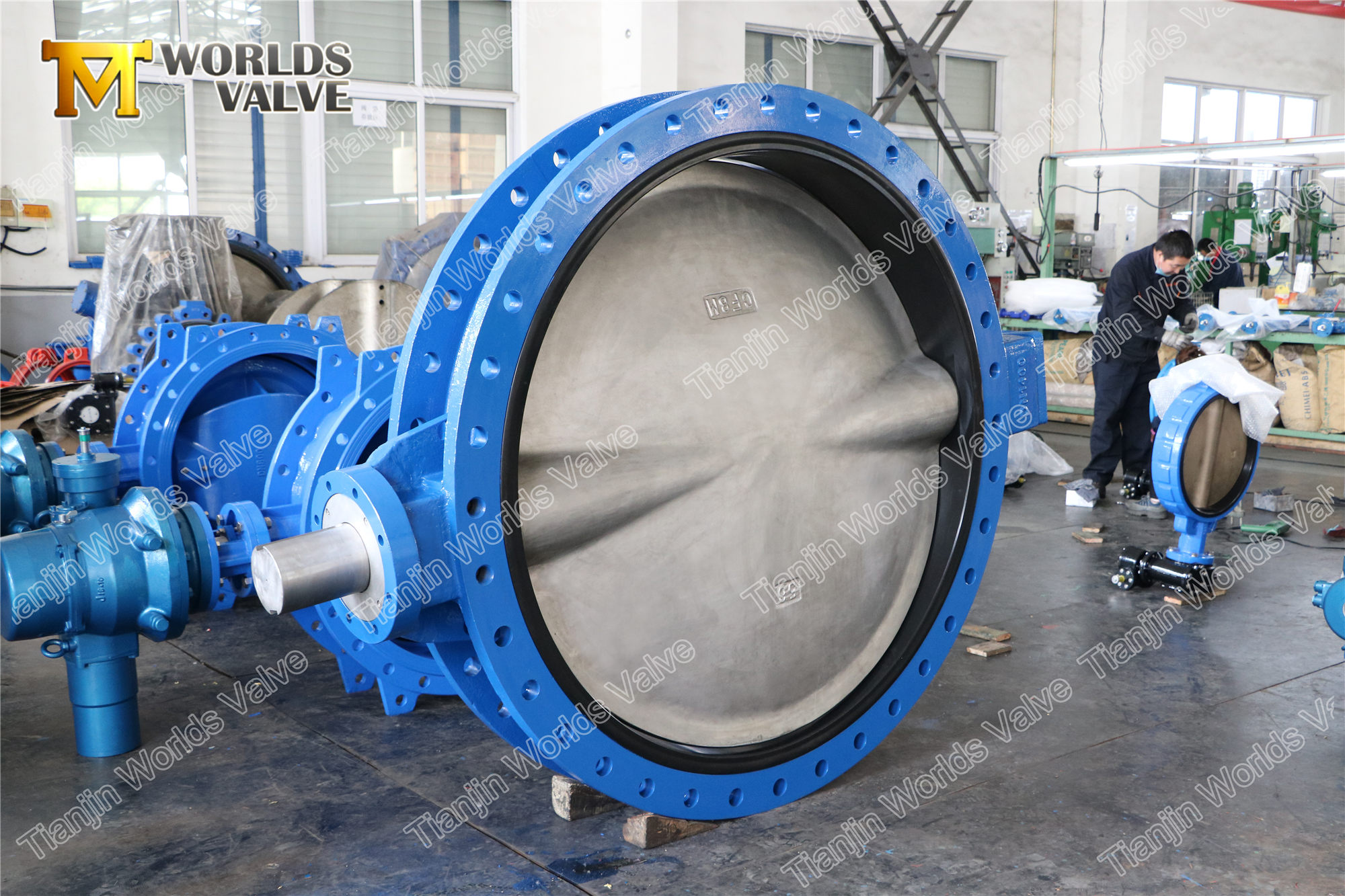

5 Dubbele flensvlinderklep met rubberen zachte stoel, API609 klasse 150 PN10

6 CF8 CF8M WCB-vlinderklep,

U Sectie Dubbele Flens Butterfly-klep U Type Concentrische Vlinderklep zonder taper Rubber EPDM NBR Buna-N voering concentrische vlinderklep A536 A395 GJS400 GJS500 CF8 CF8M WCB Vlinderklep Concentrische U SECTIE U Type Dubbele Flens Butterfly Valve met rubberen Soft Seat API609 Klasse 150 PN1
