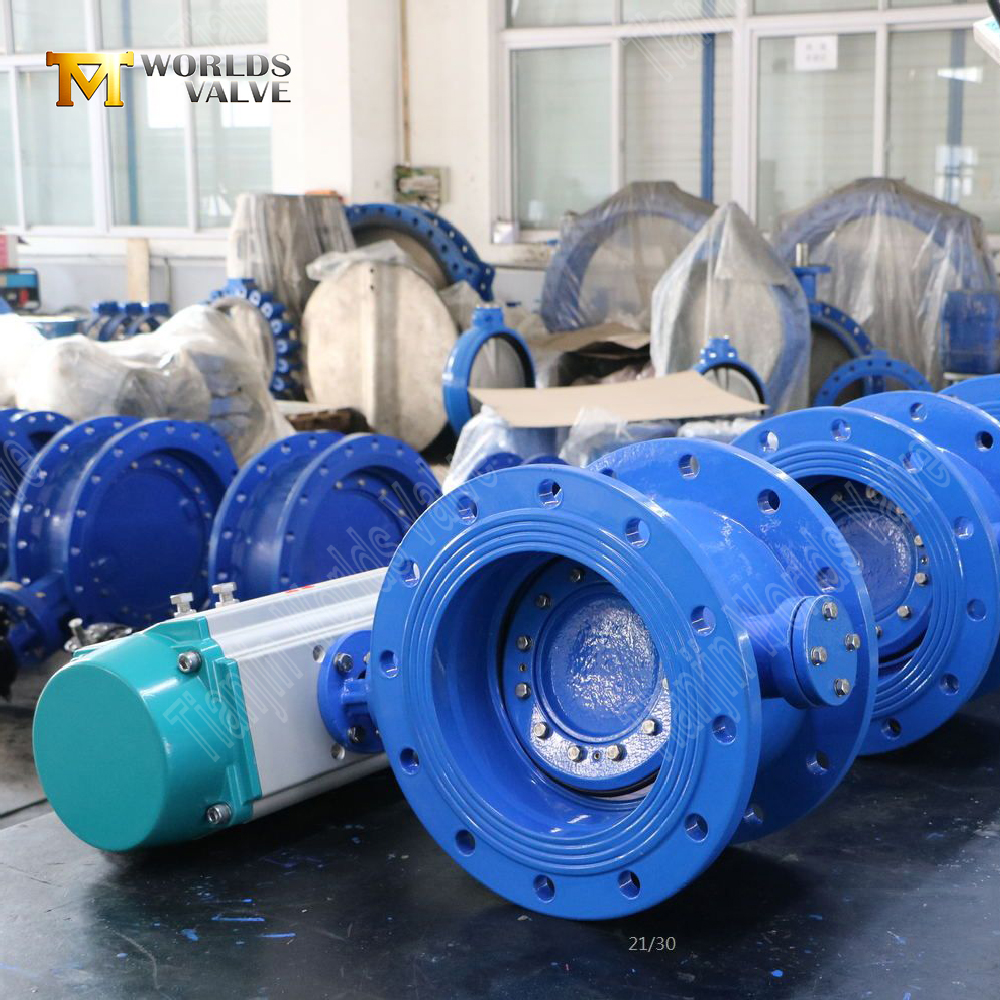

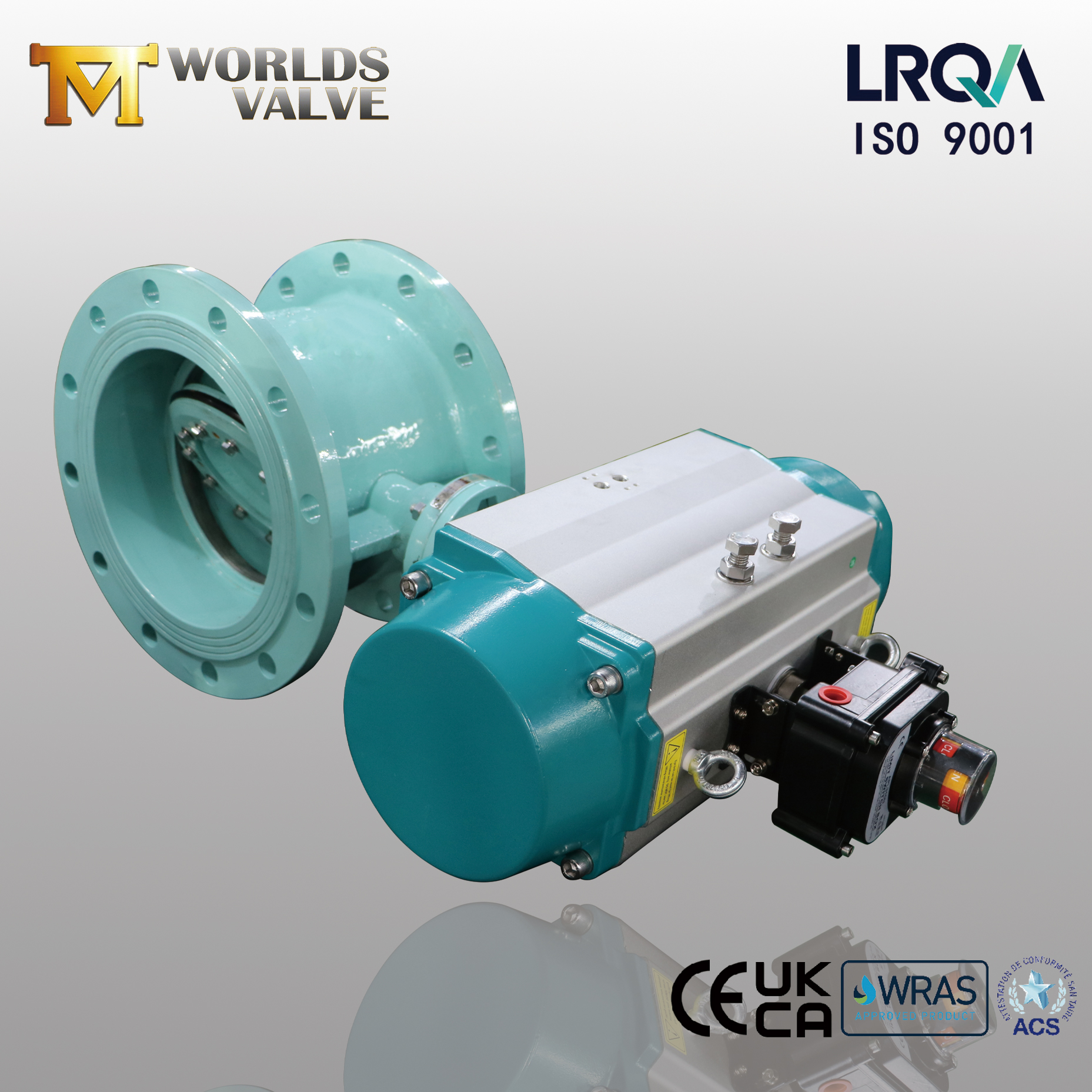

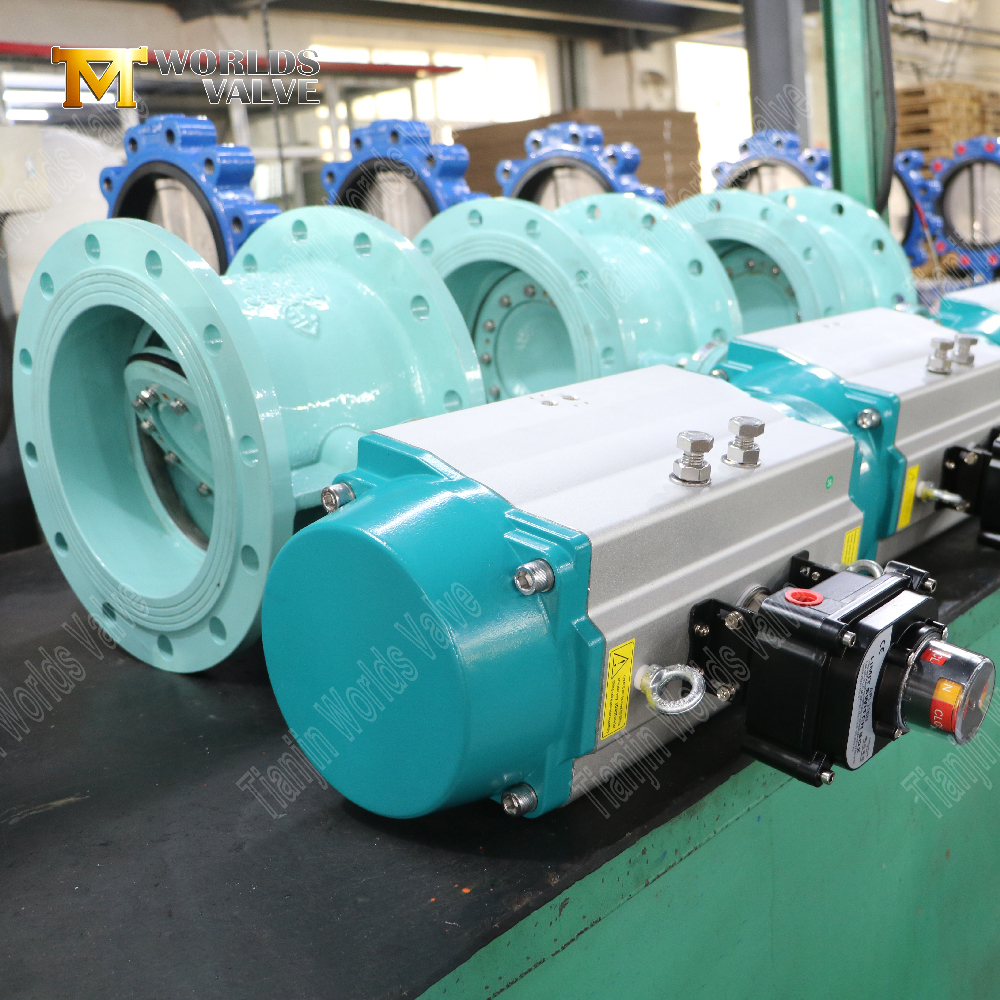

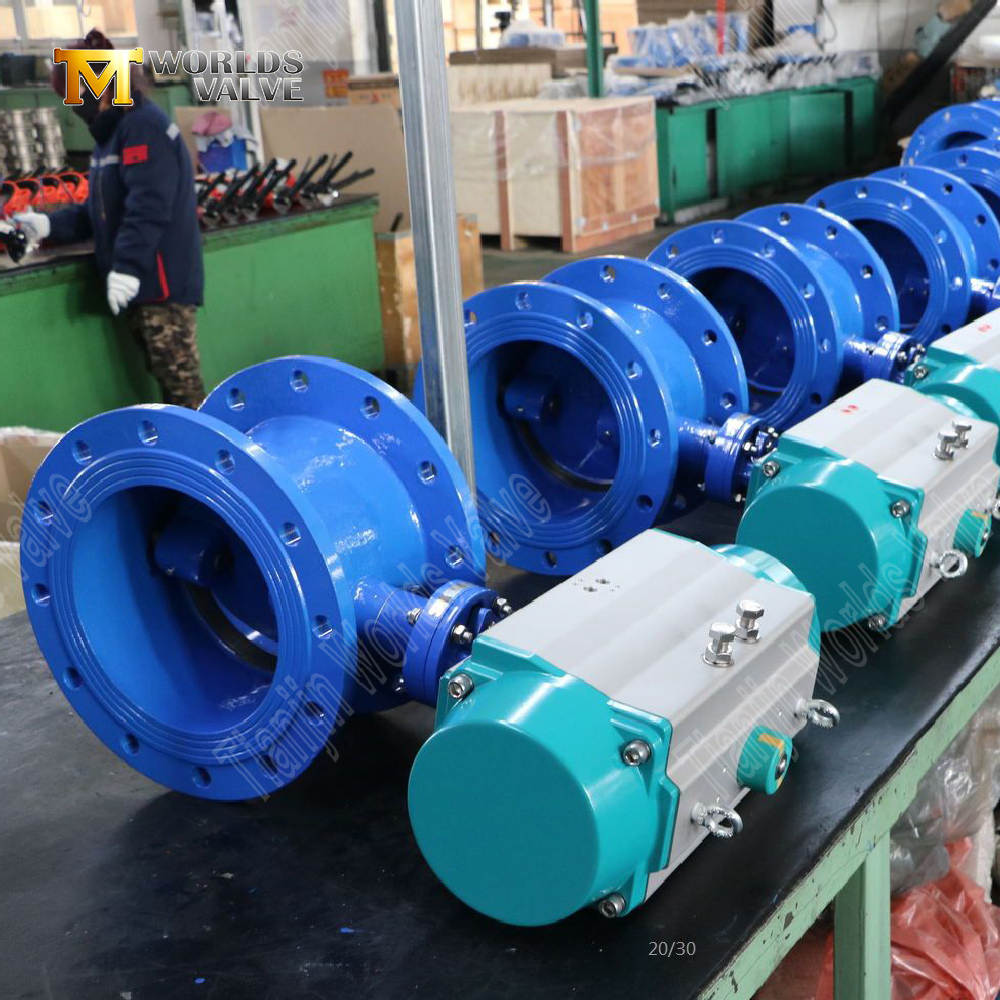

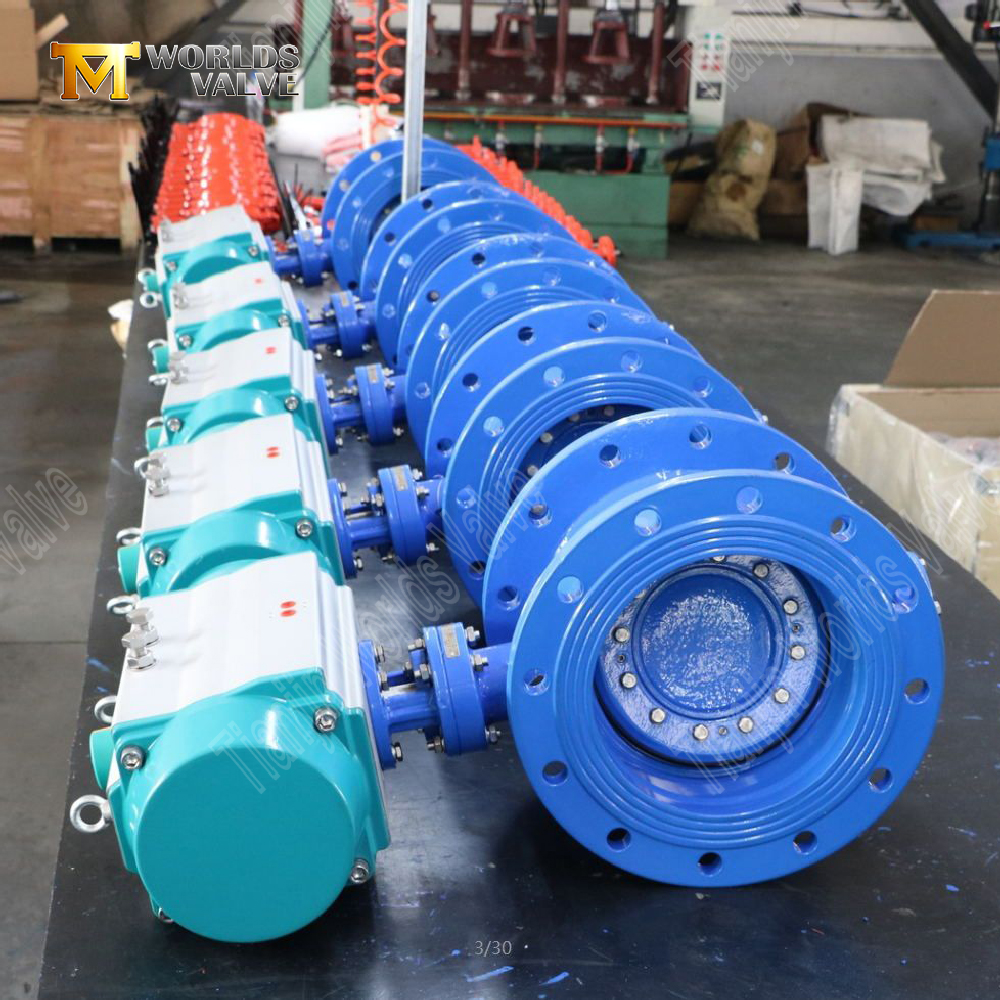

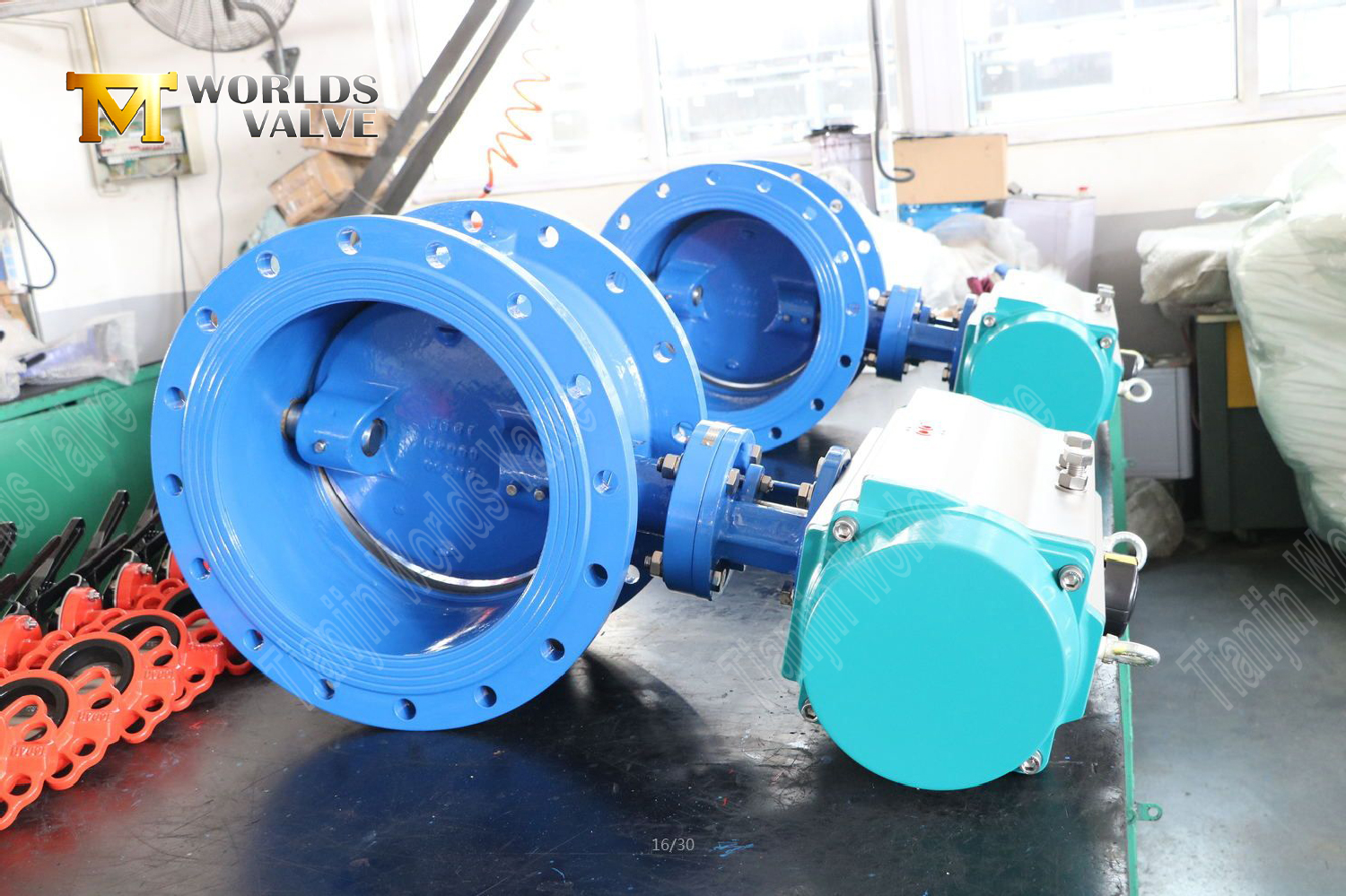

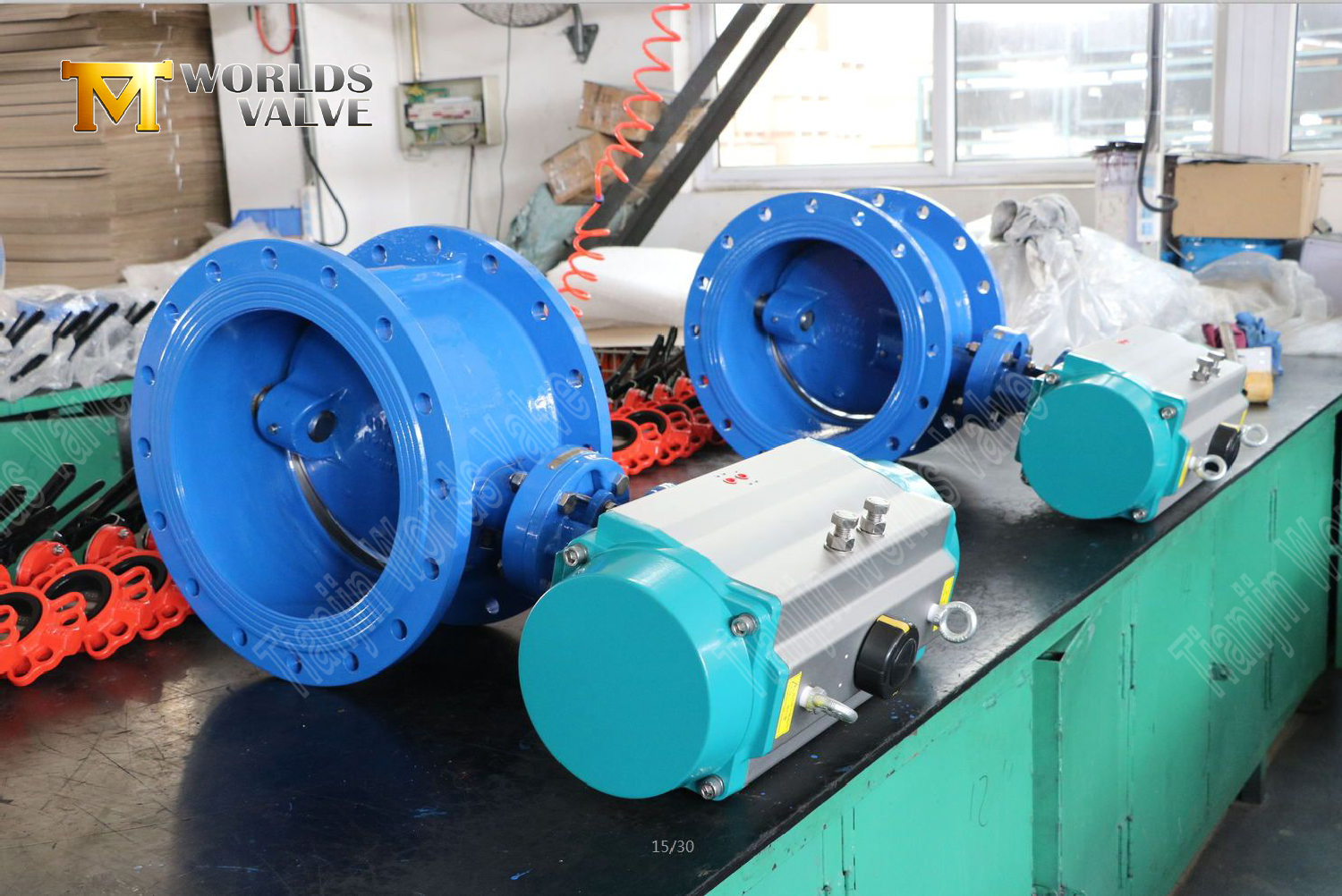

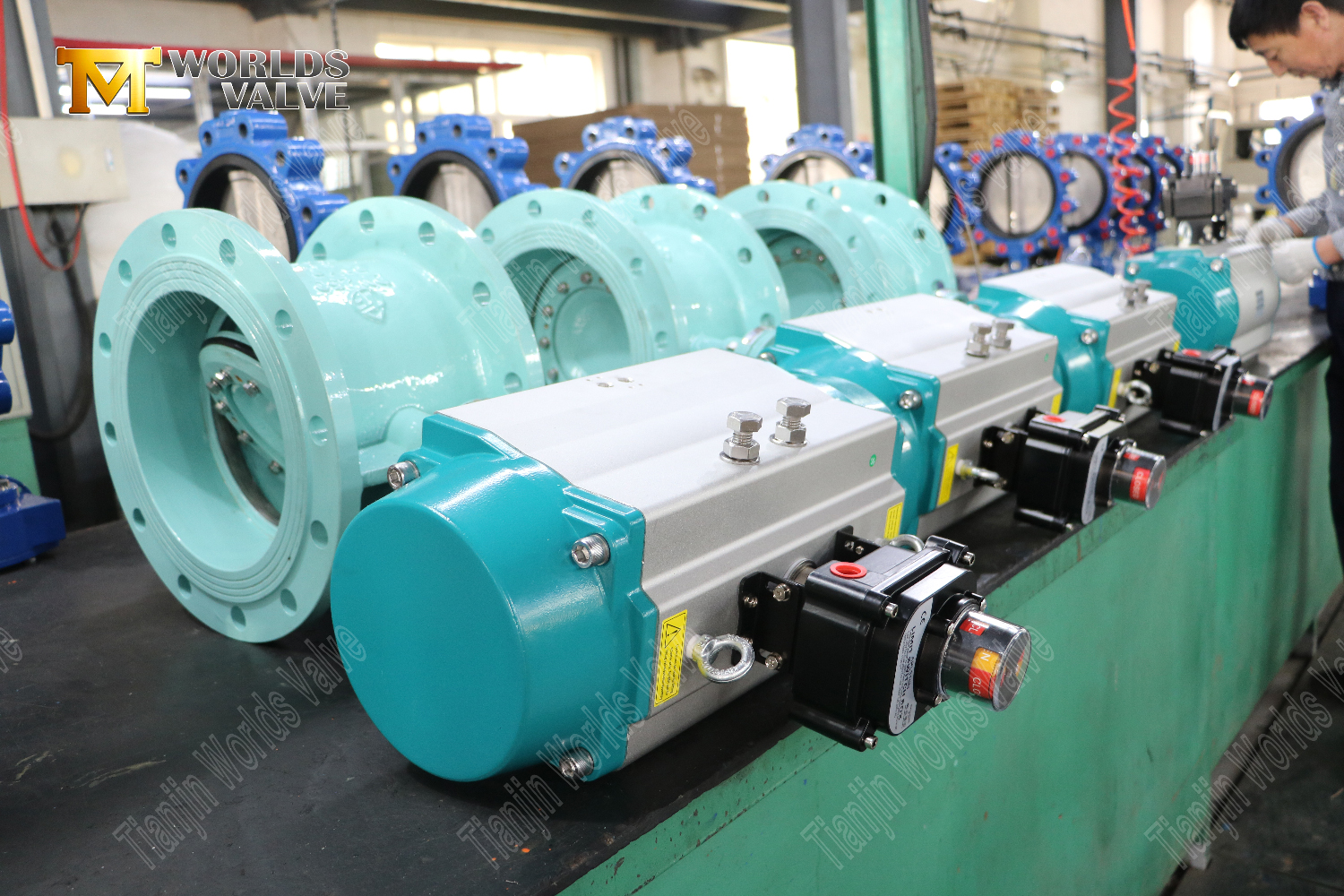

Butterflykleppen met dubbele offset met pneumatische activering | Dubbele flens industriële oplossingen
Tianjin Worlds Valve Co., Ltd. - API 609 & ISO 5211 gecertificeerde fabrikant
EBF01-TF02-Bedienings- en onderhoudshandleiding Downloaden
1. Dubbele offset excentriciteit
Vermindert het operationele koppel aanzienlijk in vergelijking met concentrische ontwerpen, waardoor kleinere actuatoren mogelijk zijn.
De CAM -actie tilt de schijf onmiddellijk bij de opening van de stoel op, waardoor wrijving en slijtage op de afdichtingsoppervlakken voor een langere afdichtingsleven aanzienlijk wordt geminimaliseerd.
Dit ontwerp biedt uitstekende, bubble-dight-afsluiting (vooral met veerkrachtige of metalen stoelen) en geschiktheid voor hogere drukken en temperaturen.
2. Pneumatische actuatie Excellence
Maakt snelle bediening en automatisering mogelijk: Pneumatische actuatoren bieden zeer snelle openings- en sluitingssnelheden, waardoor precieze procesregeling en eenvoudige integratie in geautomatiseerde systemen mogelijk zijn.
Biedt een hoog koppel met energie -efficiëntie: Ze leveren een hoge krachtoutput die geschikt is voor veeleisende klepgroottes, terwijl ze meestal minder energie vereisen om te werken in vergelijking met elektrische actuatoren voor een equivalent koppel.
Zorgt voor betrouwbaarheid en veiligheid: Pneumatische systemen zijn robuust, vereisen minimaal onderhoud en ondersteunen inherent kritieke fail-safe-modi (lucht-tot-open of lucht-tot-close) voor veiligheid in stroomverliessituaties.
3. Dubbele flens robuustheid
Vereenvoudigt installatie en afdichting: De flenzen aan beide uiteinden bieden robuuste, bout-op verbindingen met leidingsystemen, waardoor betrouwbare afdichting met standaard pakkingen wordt verzegeld en lekpunten wordt geminimaliseerd.
Biedt een hoge structurele integriteit: Het volledige flense lichaamsontwerp zorgt voor een grotere sterkte en stijfheid in vergelijking met wafel- of wielstijlen, waardoor het geschikt is voor toepassingen met een hogere druk en het verminderen van buisstam.

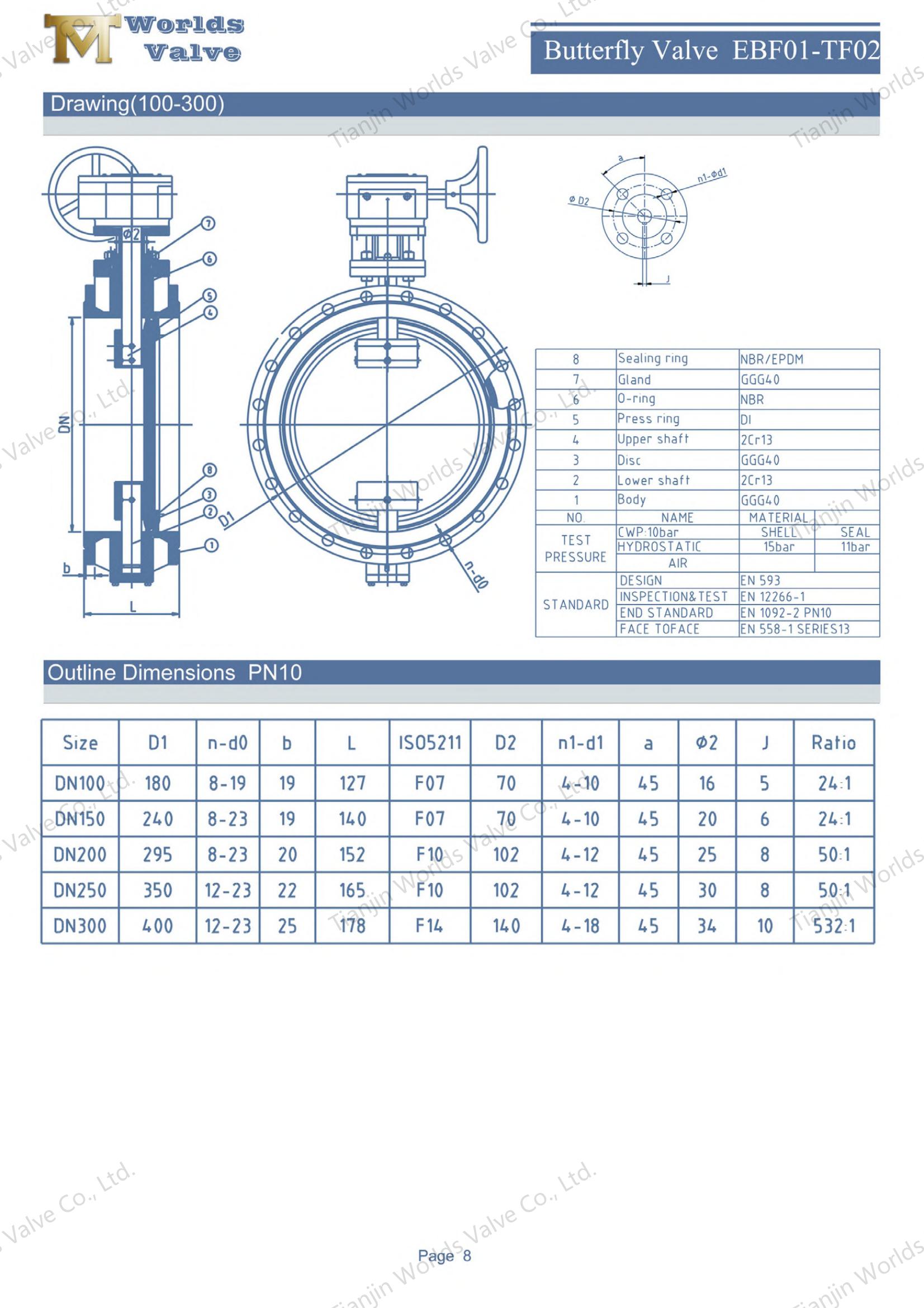

Model | EBF01-TF02 |
Maten | DN100-DN1800 |
Drukklasse | PN10 (10Bar) of PN16 (16Bar) |
Ontwerp | API 609 BSEN593 BS5155 |
Test | API598 ISO5208 EN12266-1 |
Flensaansluiting | DIN2501 PN10/16, ISO7005-2 PN10/16, EN1092-2 PN10/16, ANSI B16.5 KLASSE 150LB, ANSI B16.47 Serie A Klasse 150lb, Ansi B 16.1 MSS SP44 Klasse 150lB, AWWA C207 |
Bovenste flens | ISO5211 |
Gezicht tot aangezicht | EN558-1 Series 13, ISO 5752-serie 13 |
Olie en gas: ruwe pijpleiding ESDV (noodstap)
Chemische verwerking: chloorgasregeling met CF8M -lichamen
Power Plants: Koelwatermodulatie in CCPP/HRSG -systemen
Afvalverbranding: 200 ° C rookgasbehandeling met brandveilige stoelen
Pharma: FDA-conforme PTFE-stoelen voor steriele luchtlijnen
Bron CE, UKCA, ACS, WRAS en ISO 9001 Gecertificeerde dubbele offset vlinderkleppen met pneumatische activering van een toonaangevende dubbele flens -fabrikant van vlinderklep - Tianjin Worlds Valve Co., Ltd .. Competitieve prijzen, snelle levering -Vraag vandaag een citaat aan!
