EBF01-TF02
OEM|ODM
| Hoeveelheid: | |
|---|---|

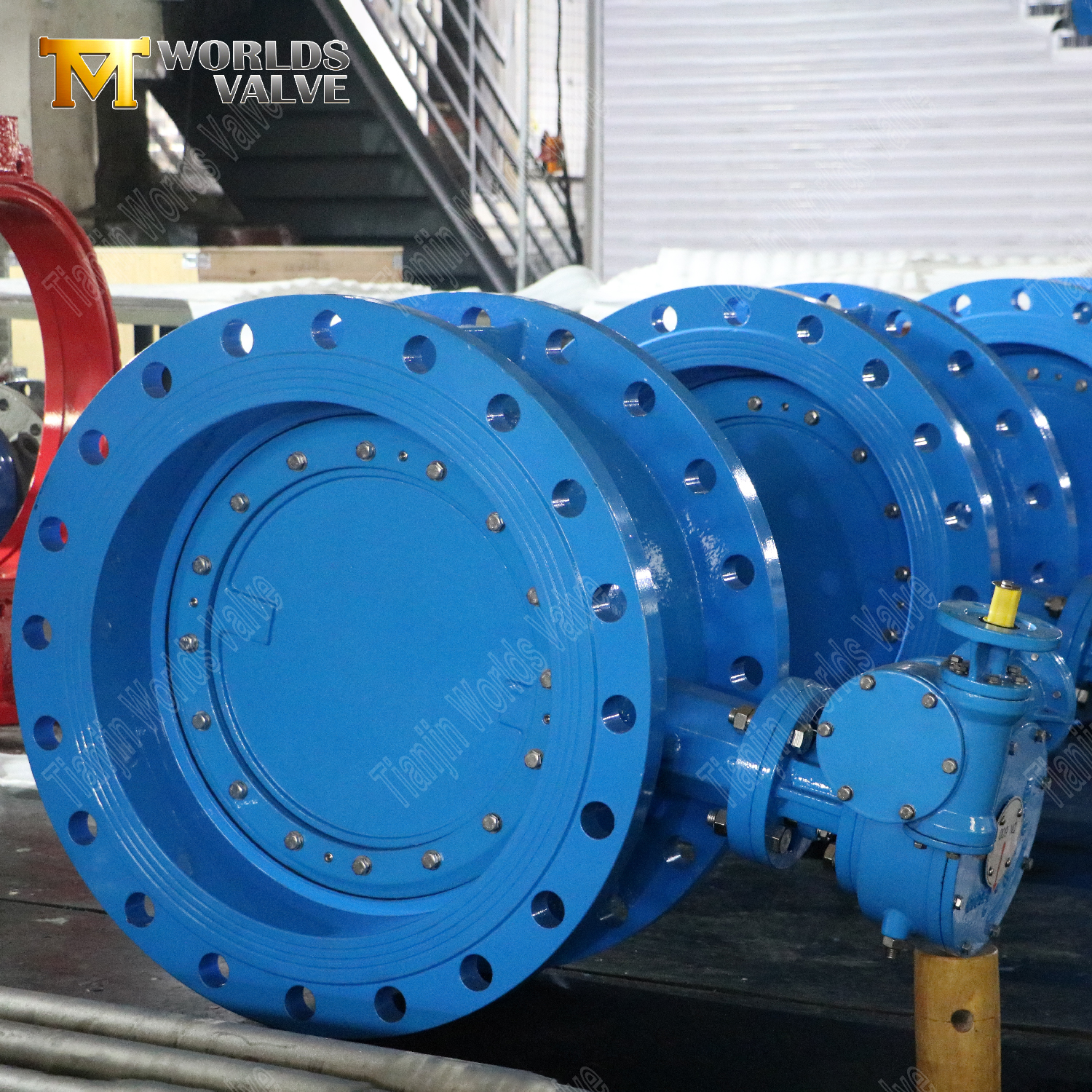

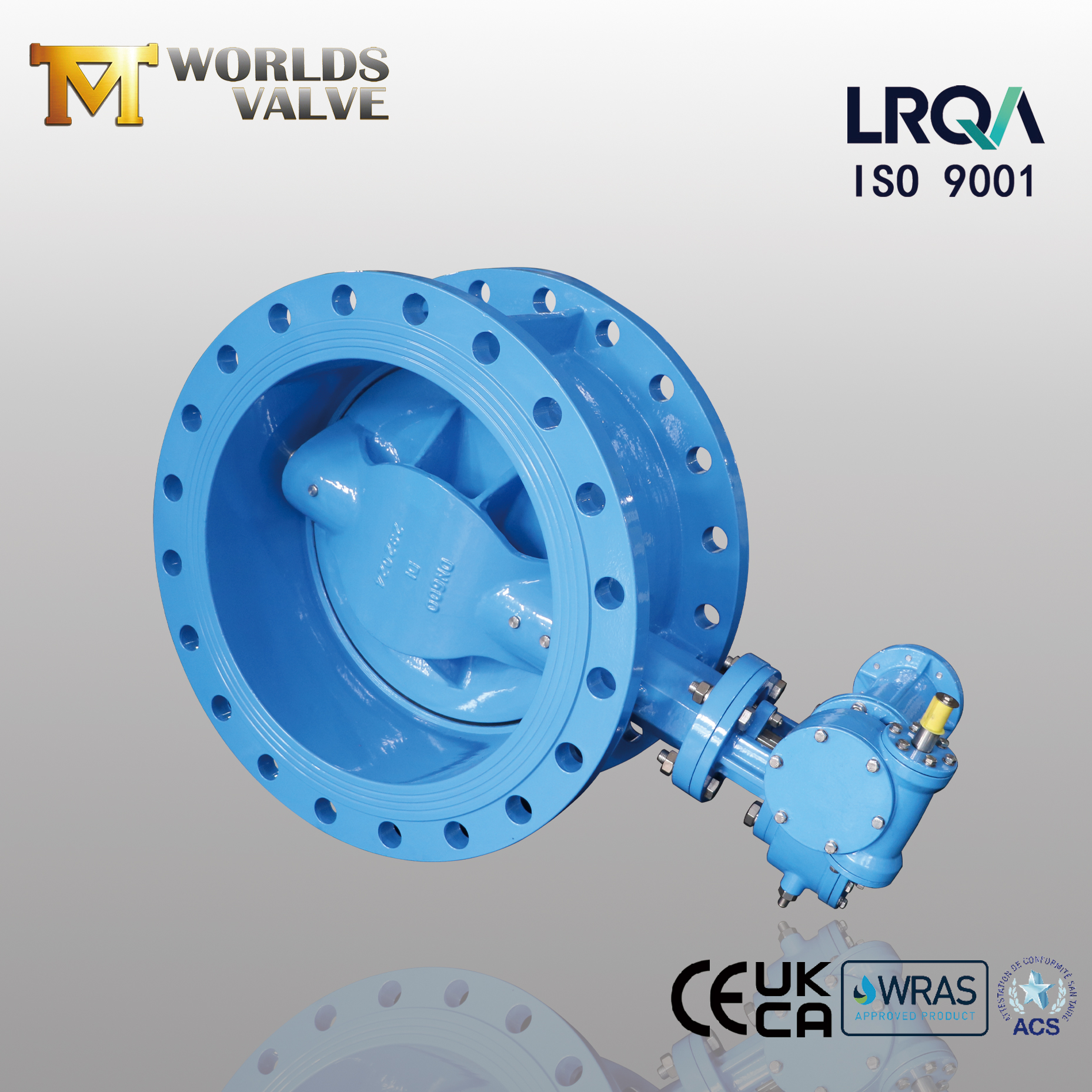

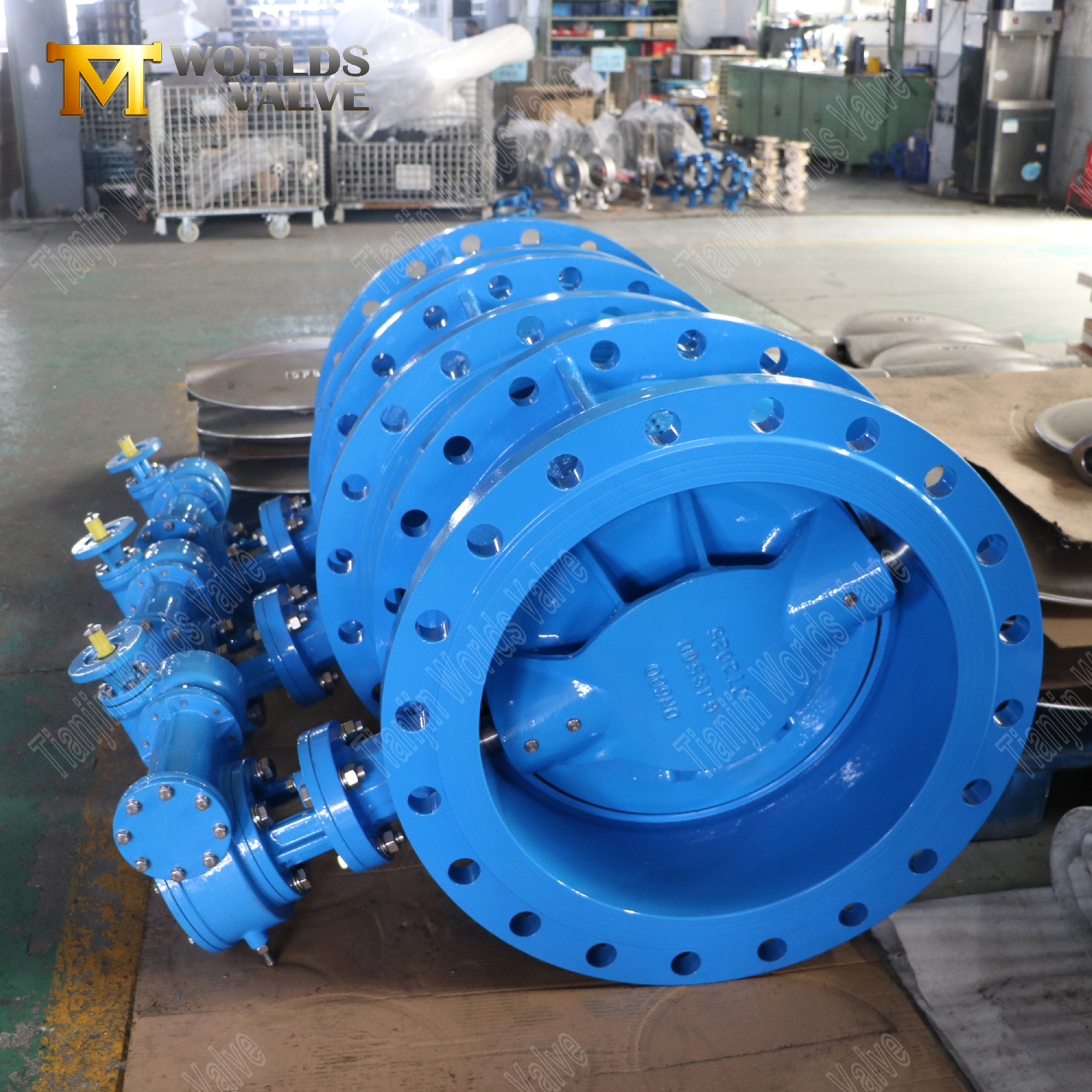

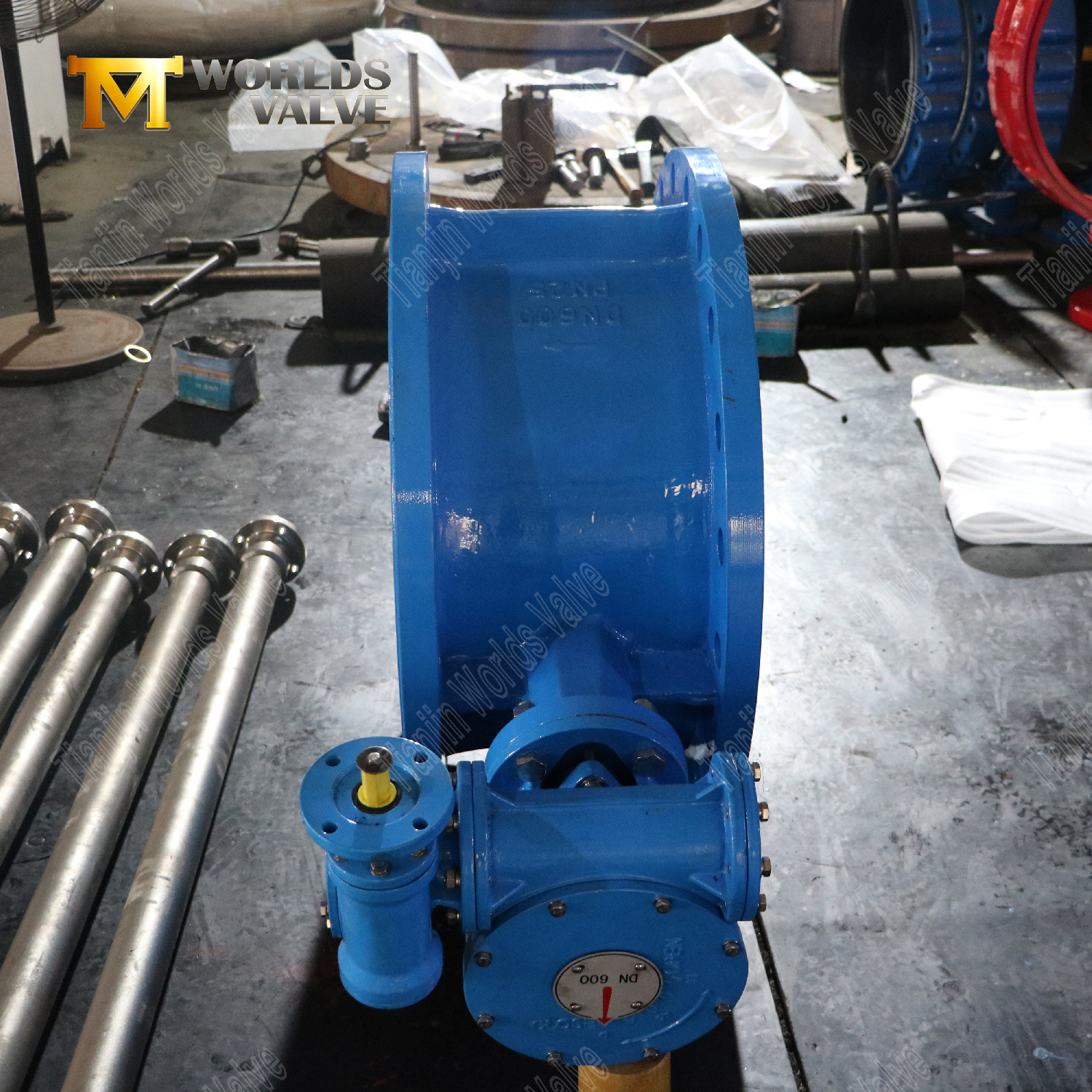

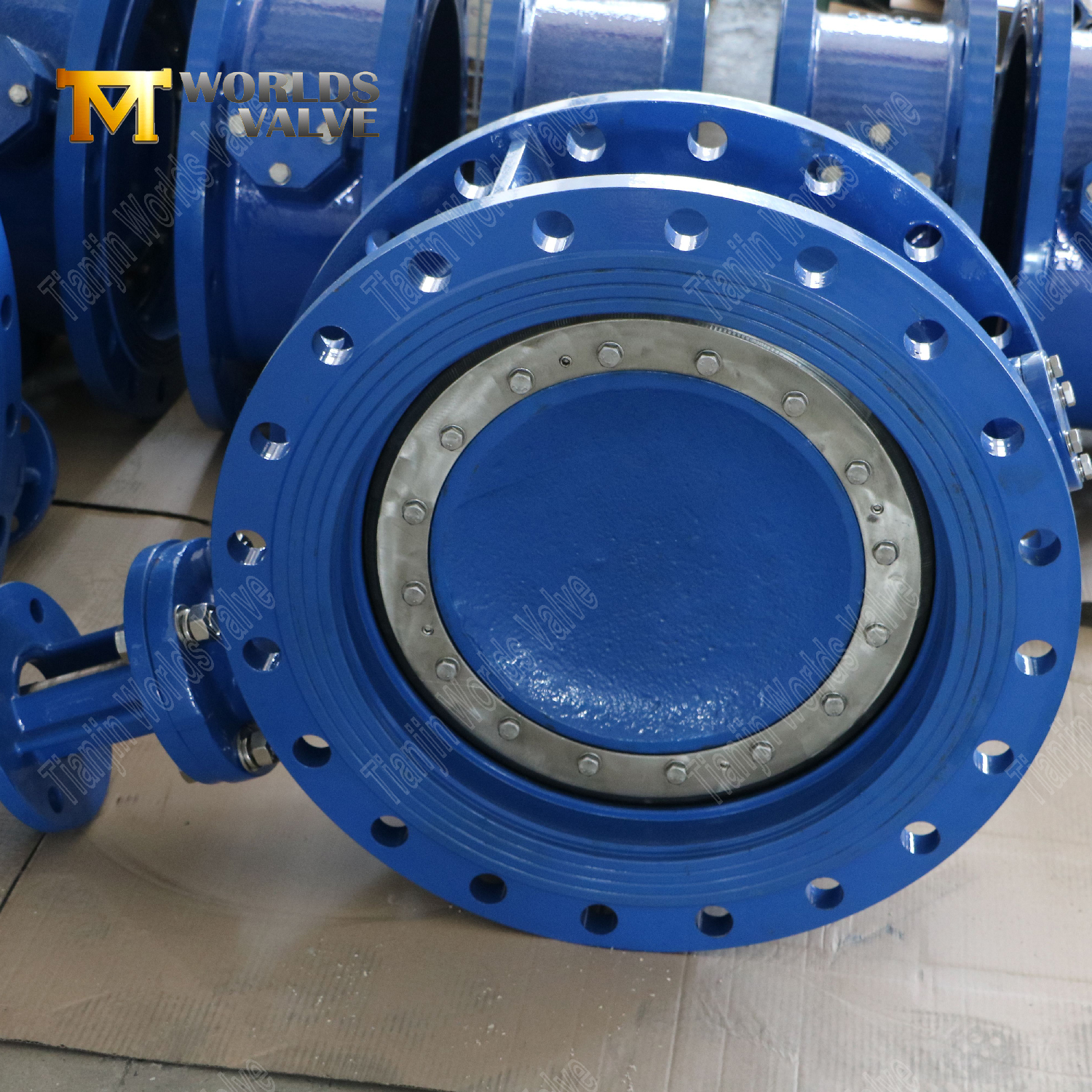

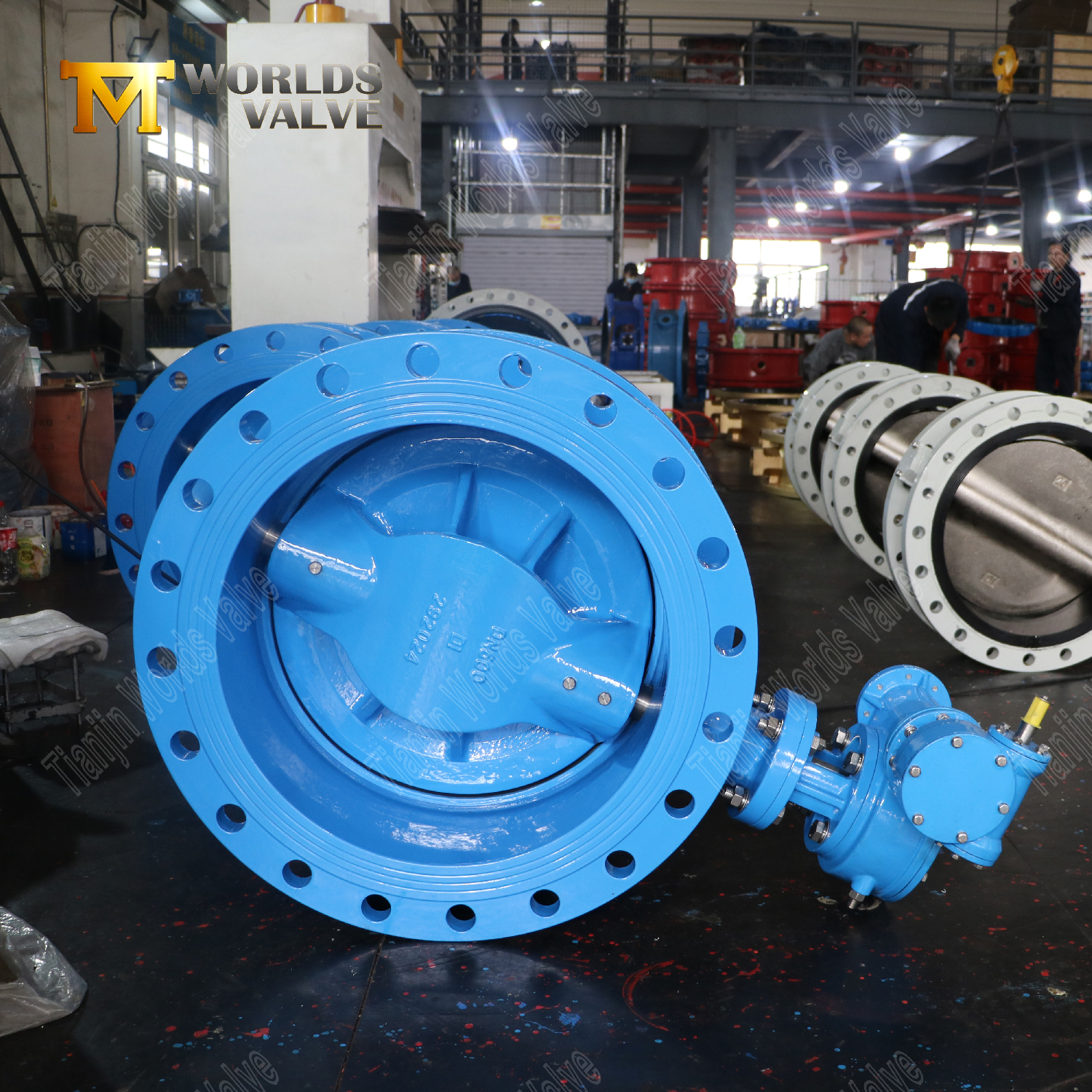

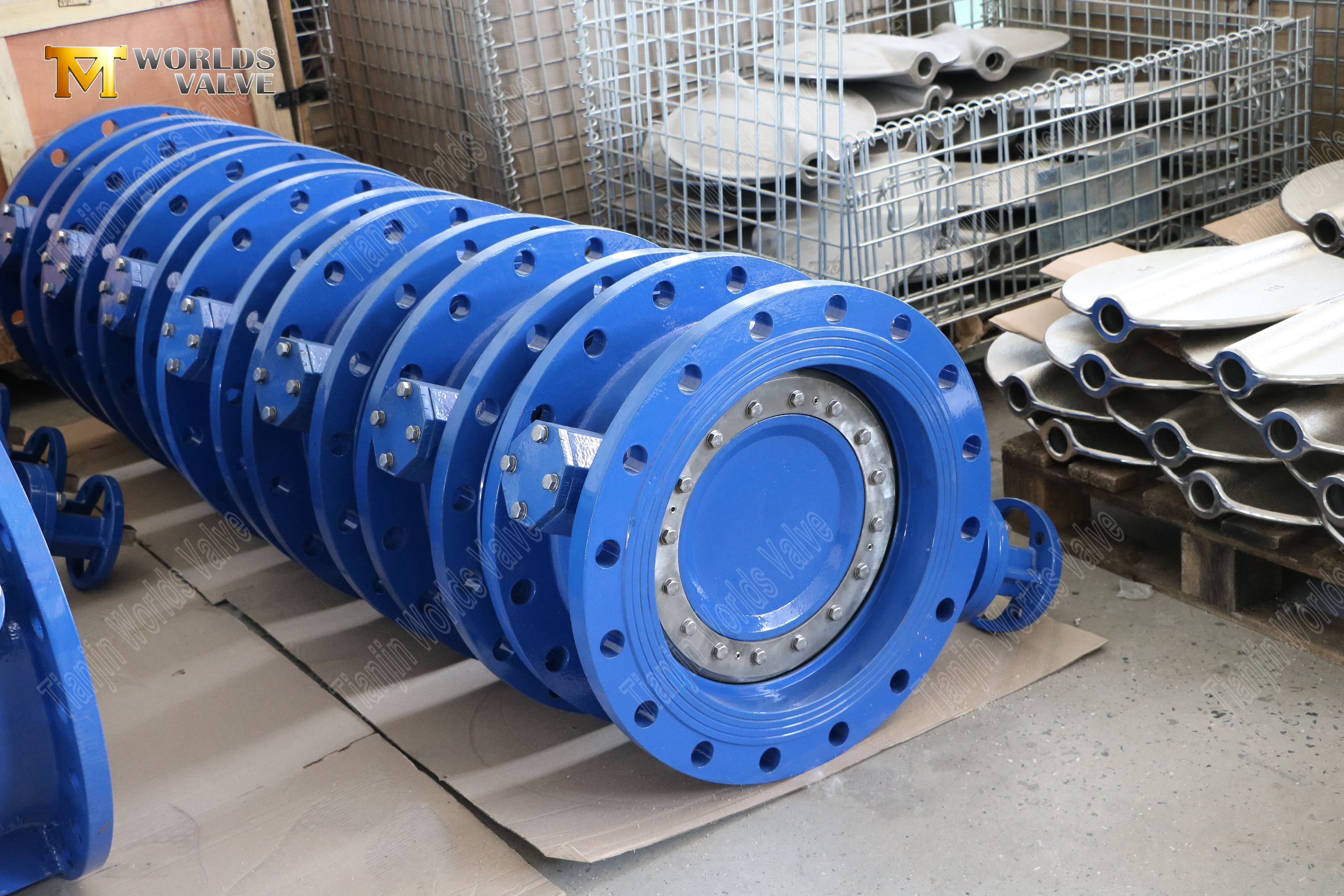

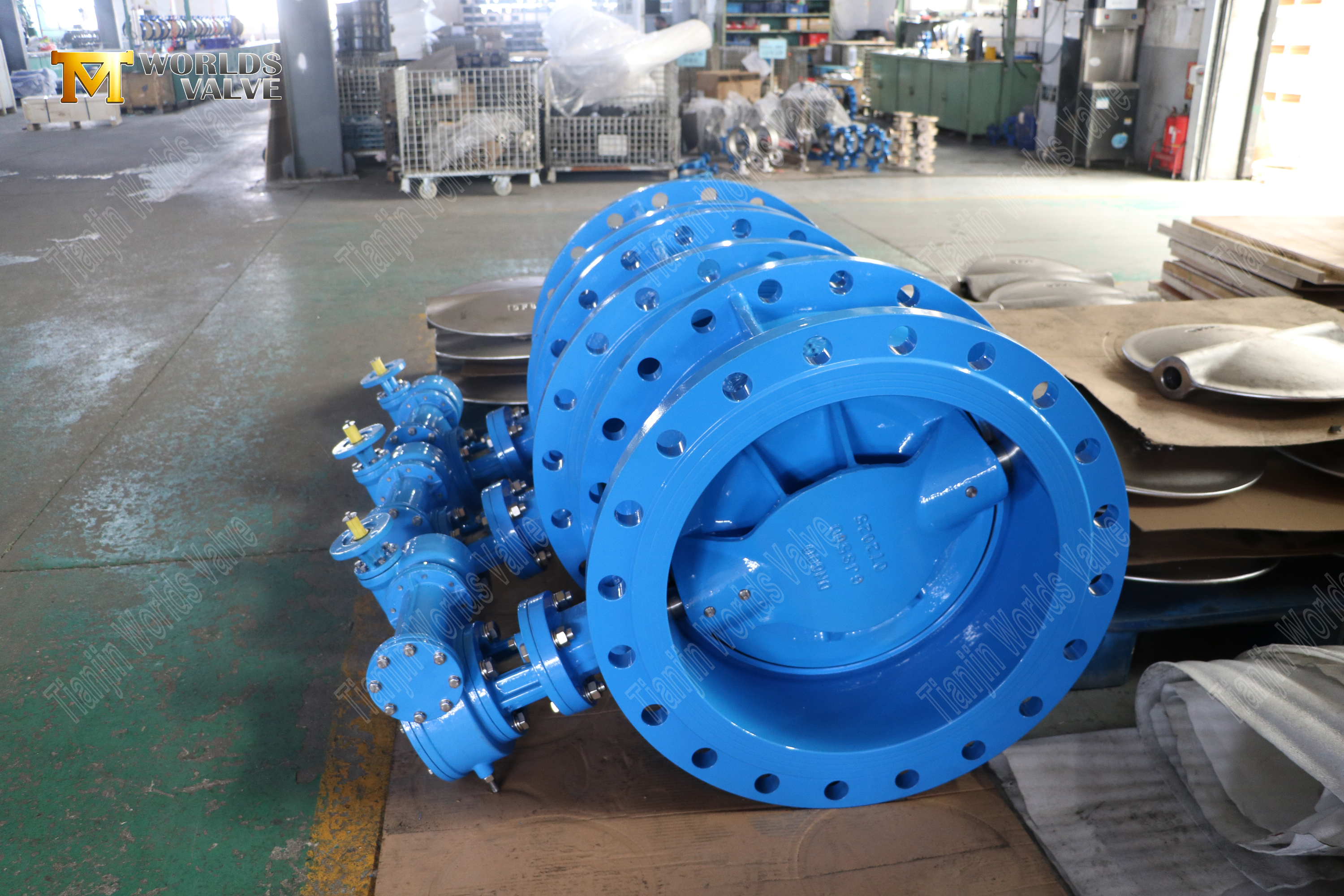

Introductie van de AWWA C504 Butterfly -klep met DI -kleplichaam, een premium aanbod van een toonaangevende fabrikant van dubbele offset vlinderkleppen. Deze hoogwaardige klep is ontworpen om te voldoen aan de rigoureuze normen die zijn vastgesteld door de American Water Works Association (AWWA), waardoor betrouwbare prestaties en duurzaamheid worden gewaarborgd. Ideaal voor een breed scala aan toepassingen, deze vlinderklep is gemaakt met precisie en expertise om uitzonderlijke functionaliteit en efficiëntie te leveren. Vertrouw op de voortreffelijkheid van dit product voor uw industriële behoeften.
Dubbele offset excentriek ontwerp
Ontwikkeld met een offset-stengel- en schijfgeometrie van 10 ° -15 ° om stoelwrijving te verminderen, uitgelijnd met AWWA C504-duurzaamheidsbenchmarks.
Verbetert het afdichten van de levensduur en minimaliseert slijtage tijdens high-cycle bewerkingen.
AWWA C504 Compliance
Vervaardigd om te voldoen aan AWWA C504-normen voor zowel begraven als bovengrondse installaties.
Gebruikt ductiele ijzerlichamen (ASTM A536) en EPDM/NBR -stoelen getest onder hydrostatische omstandigheden per AWWA C504 Sectie 6.3.
Duurzame corrosiebescherming
Fusion-gebonden epoxycoating (FBE) toegepast volgens AWWA C550-specificaties, met een dikte van 250-300 µm voor bodem en chemische resistentie.
Optioneel 316 roestvrij staal of nikkel-aluminium bronzen schijven voor agressieve omgevingen zoals zeewater of zure media.
Geoptimaliseerde koppelefficiëntie
Gearoperatoren en actuatorcompatibiliteit (ISO 5211) zorgen voor een soepelere operatie in vergelijking met traditionele concentrische ontwerpen.
OS & Y (Outside STEM & YOKE) Ontwerp beschikbaar voor duidelijke visuele positie -indicatie.
Onderhoudsarme constructie
Zelfverminderingscomposietlagers en drievoudige afgevoetgestelde stengels verminderen grit-ingang risico's, compatibel met IP68-normen voor harde omgevingen.
Gecertificeerde materiaalveiligheid
NSF/ANSI 61- en WRAS -certificeringen zorgen voor veilig gebruik in drinkwatersystemen.
Optionele FDA-conforme stoelmaterialen voor gespecialiseerde toepassingen.
1. Expertise in OEM/ODM -services
Als een vertrouwde ISO 9001-gecertificeerde fabrikant, we zijn gespecialiseerd in aangepaste OEM/ODM -ontwerpen, waardoor kleppen voldoen aan uw exacte specificaties terwijl we ons houden aan wereldwijde certificeringen.
2. Onderhoudsbesparingen
- Vervangbare rubberen voeringen verlengen de service -intervallen met 3x versus traditionele ontwerpen.
3. Wereldwijde naleving
- vooraf gecertificeerd voor EU-, VK- en Aziatische markten.
4. Aanpassing
- Optionele versnellingsbakpositie -indicatoren, vergrendelingsapparaten of uitgebreide stengels.

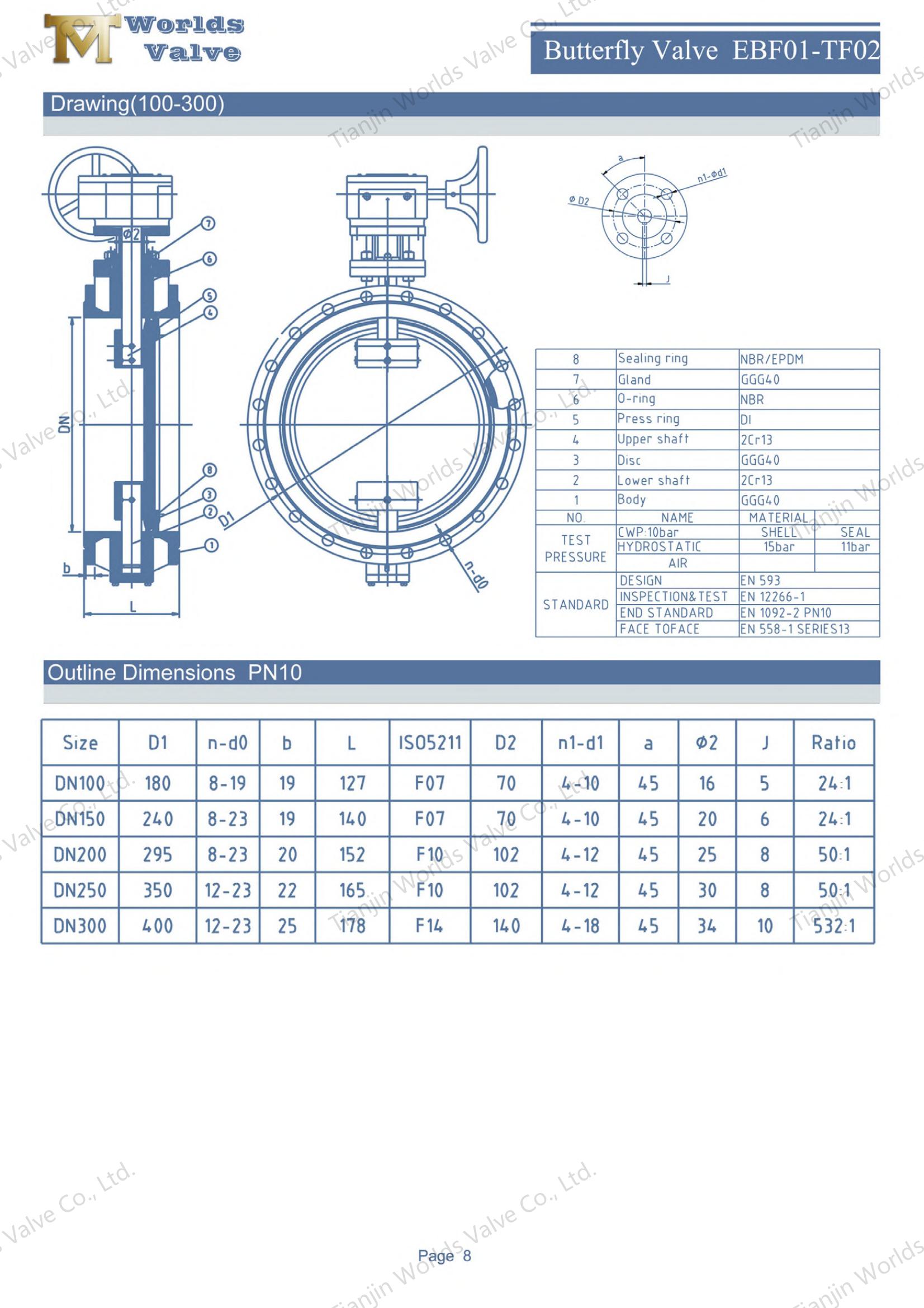

Maat | DN100-DN900 | DN1000-DN1600 |
Werkdruk | 16Bar | 10 bar |
Schelp | 25 bar | 15 bar |
Zegel | 18Bar | 11Bar |
Bedrijfstemperatuur | ||
Werkomgeving | Ballast- en Bilge -systeem Chemische verwerking Ontziltingsinstallaties Boorplatforms Drinkwater Droge poeder Eten en drank Gasplanten Havc Mijnbouw Papierindustrie Zandbehandeling Zeewater Suikerindustrie Thermo Technische waterbehandeling Afvalwater | |
Rij methode | Wormwiel Elektrisch Pneumatisch | |

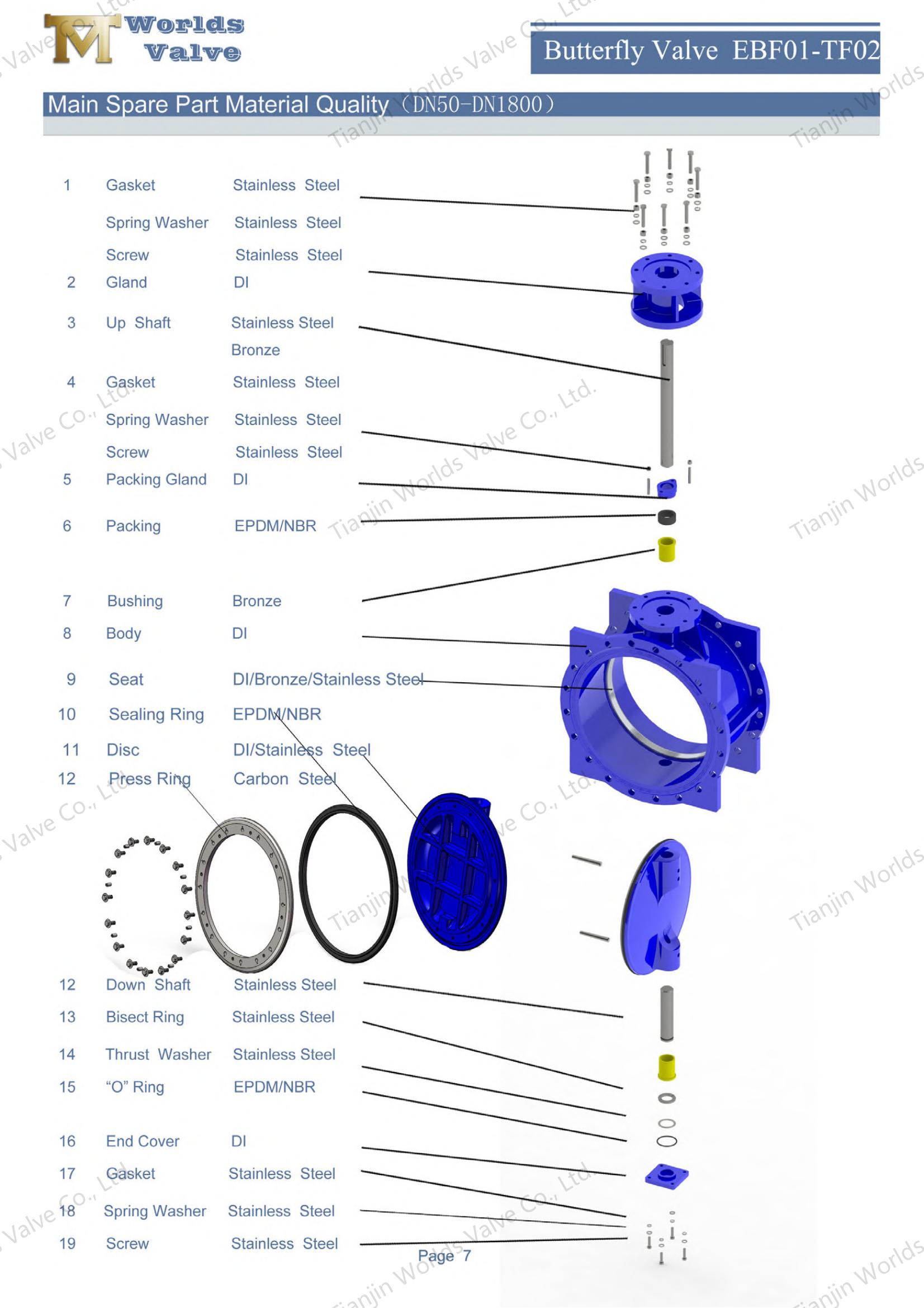

Naam | Materiaal |
Lichaam | Gietijzer Ductiel ijzer Koolstofstaal Roestvrij staal Al-Bronze |
Schijf | Ductiel ijzer Koolstofstaal roestvrij staal Al-Bronze |
Schacht | Roestvrij staal Monel K500 |
Seat | Roestvrije stee |
Ontwerpstandaard | EN 593, MSS SP67 API 609 BS5155 |
Inspectie & test | API 598 ISO 5208 EN 12266 |
Eind standaard | ANSI B16.1 Cl. 125LB & B16.5 Cl. 150lb Als 2129 Tabel D&E BS 10 Tabel D&E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150lb Awwa C207 SABS 1123 Tabel 1000/3 & Tabel 1600/3 |
Gezicht tot aangezicht | ISO 5752, EN 558 |
Bovenste flens | ISO 5211 |
Bron CE, en ISO 9001 gecertificeerde AWWA C504 Ductile Iron Double Offset Butterfly -kleppen van een toonaangevende Chinese fabrikant - Tianjin Worlds Valve Co., Ltd .. Concurrerende prijzen, snelle levering -Vraag een citaat aan Vandaag!
