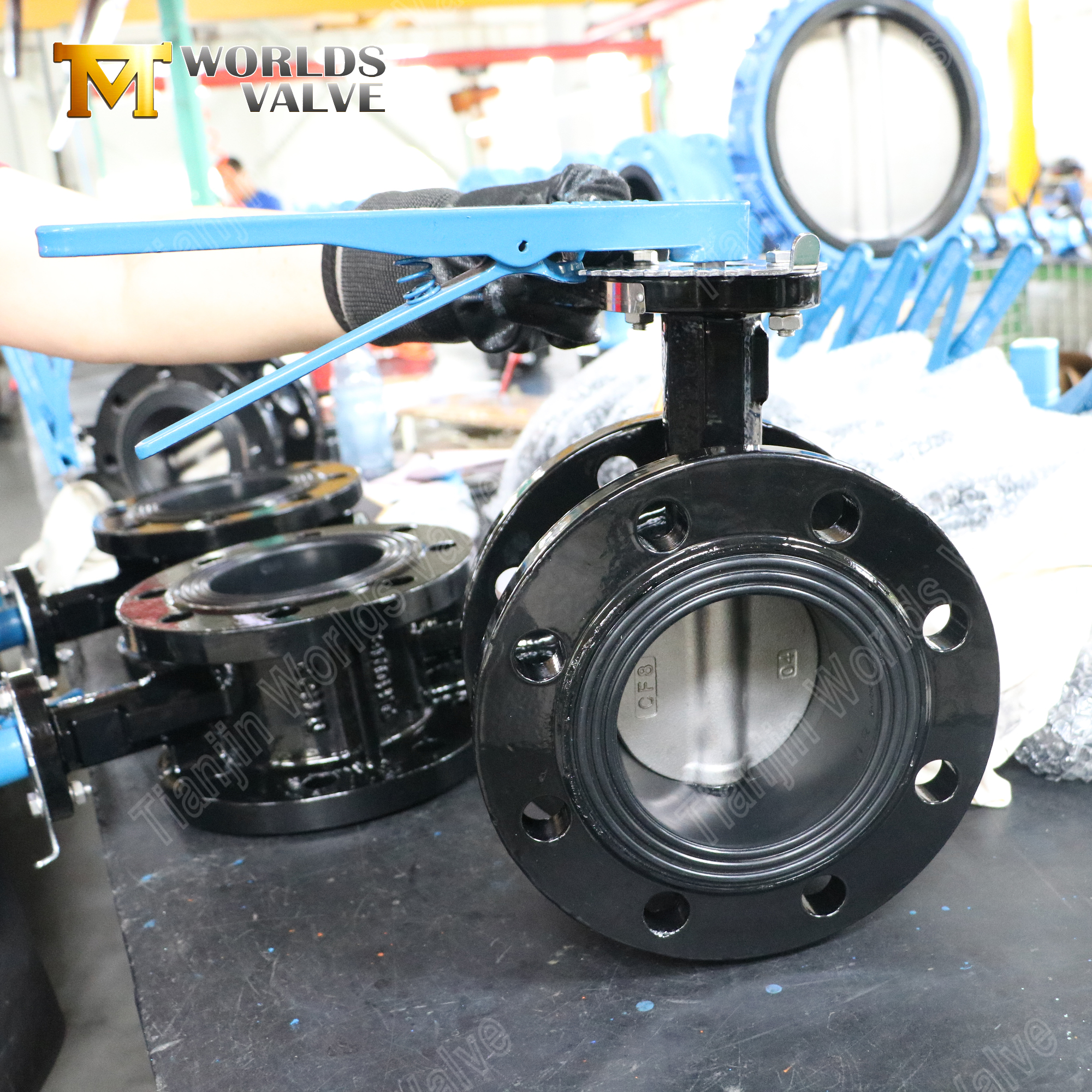

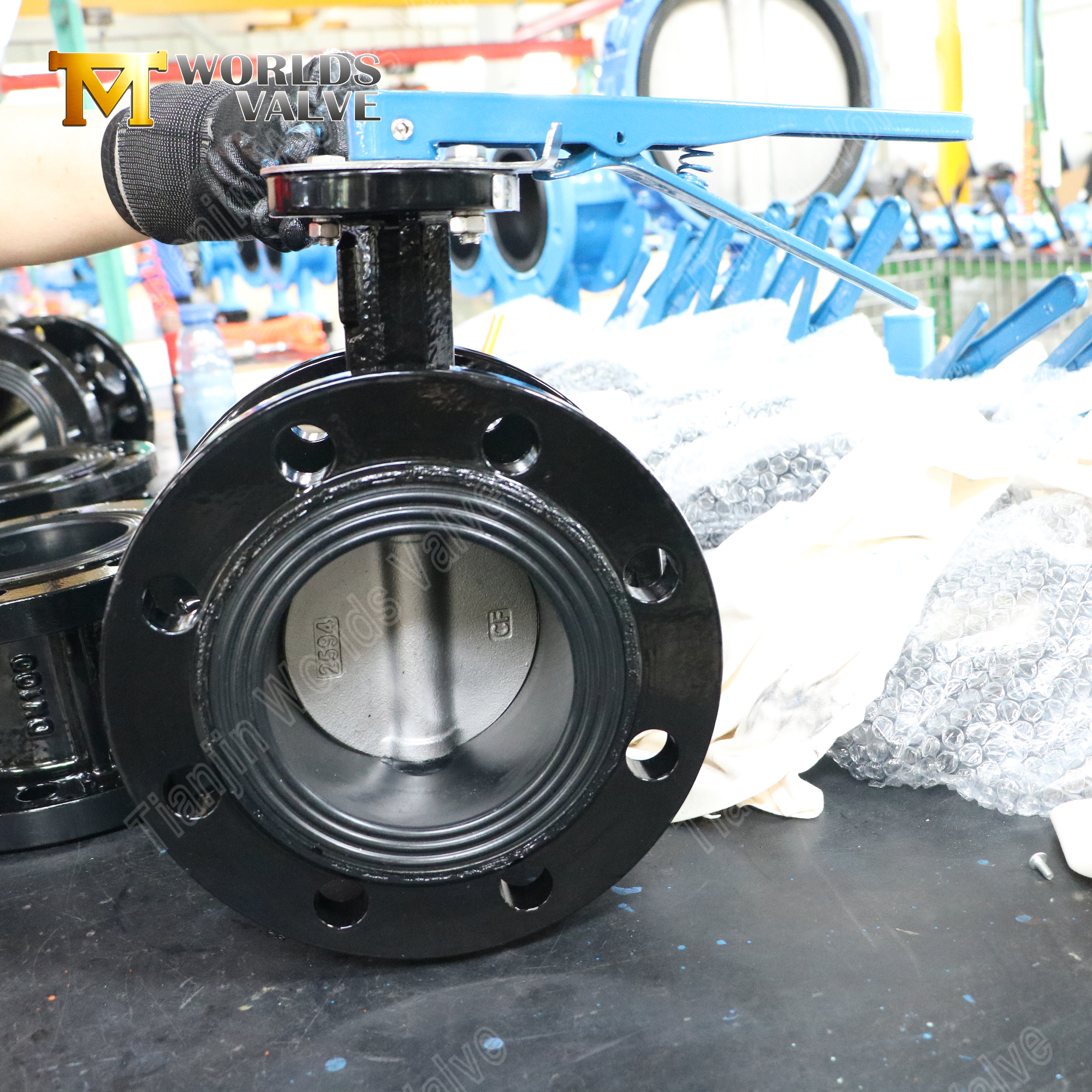

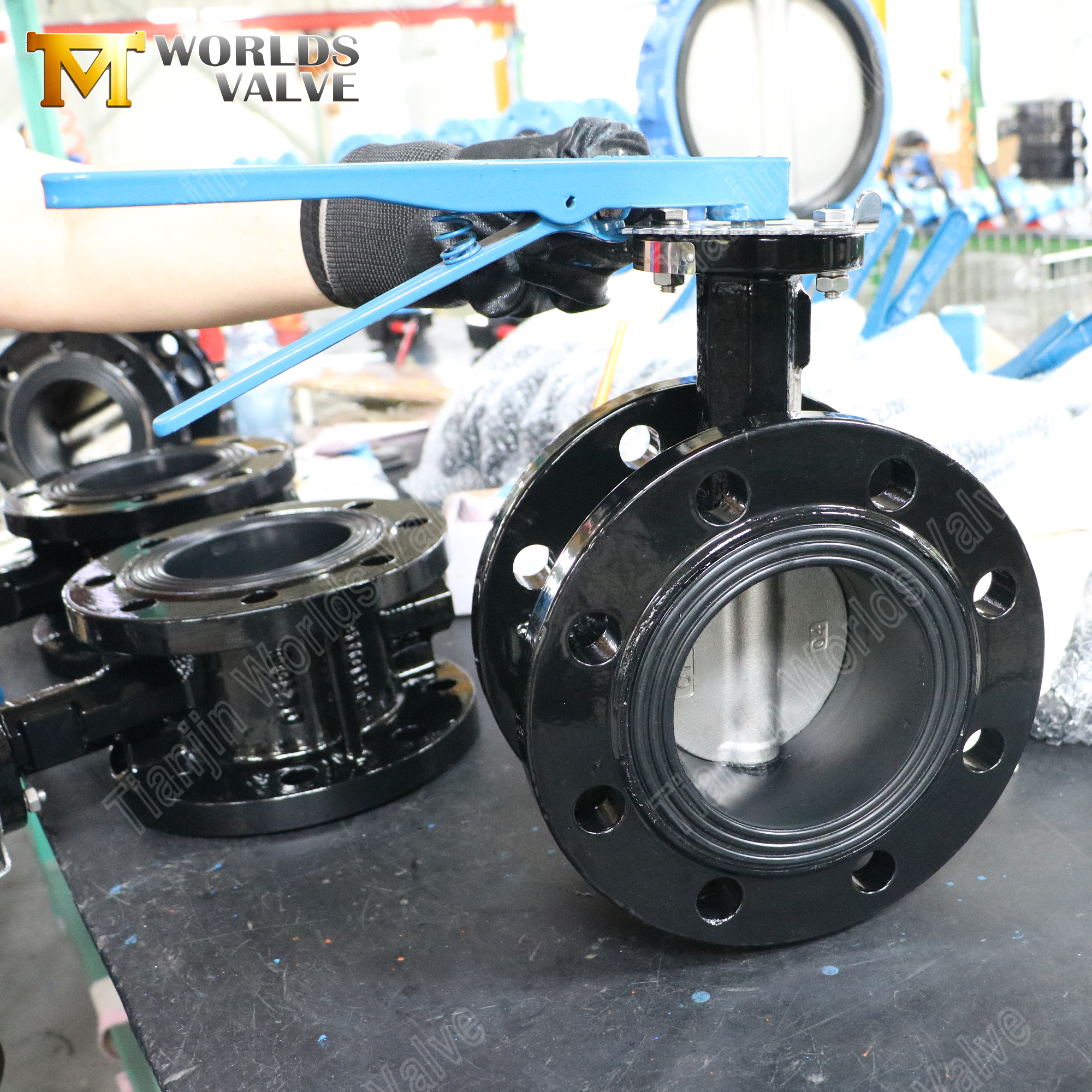

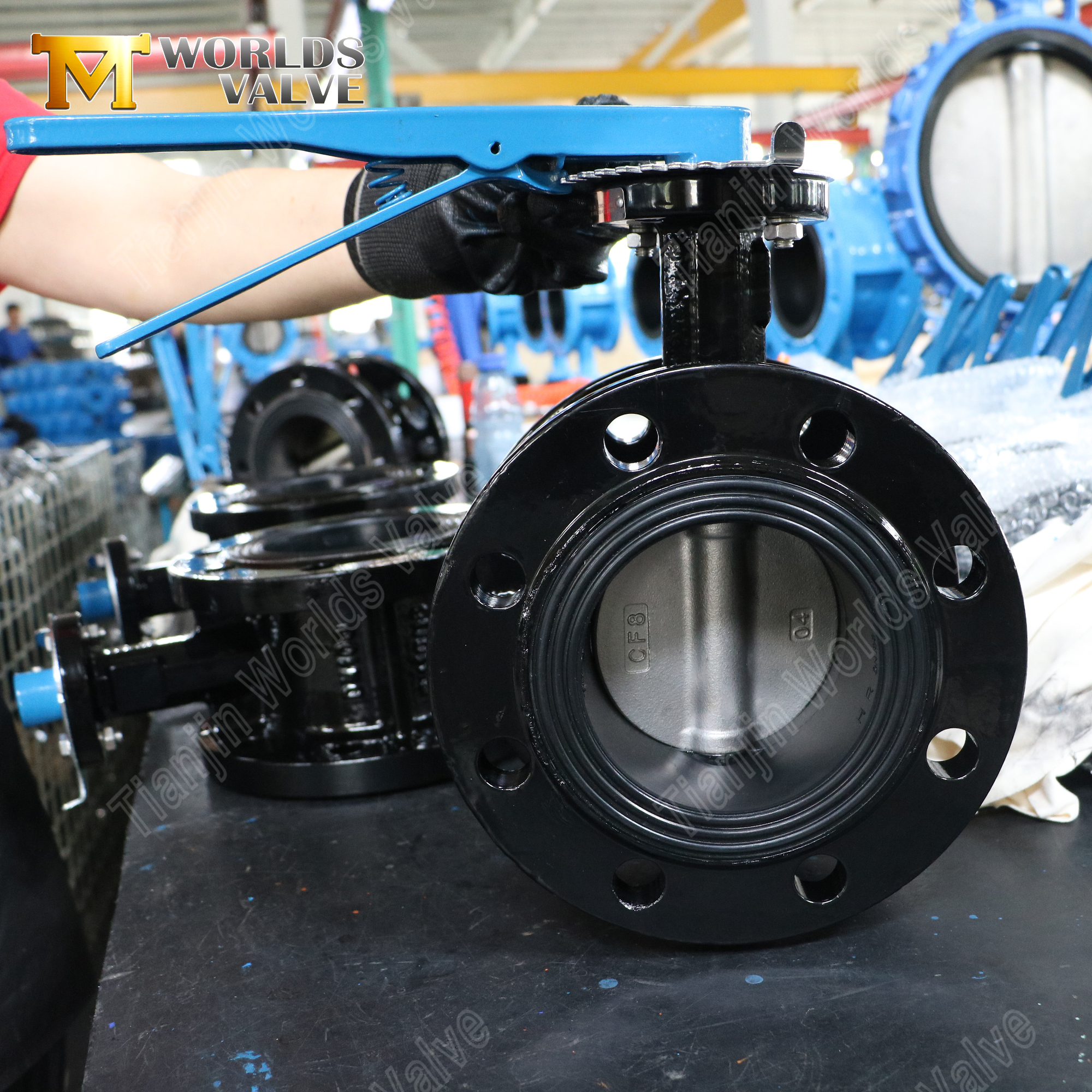

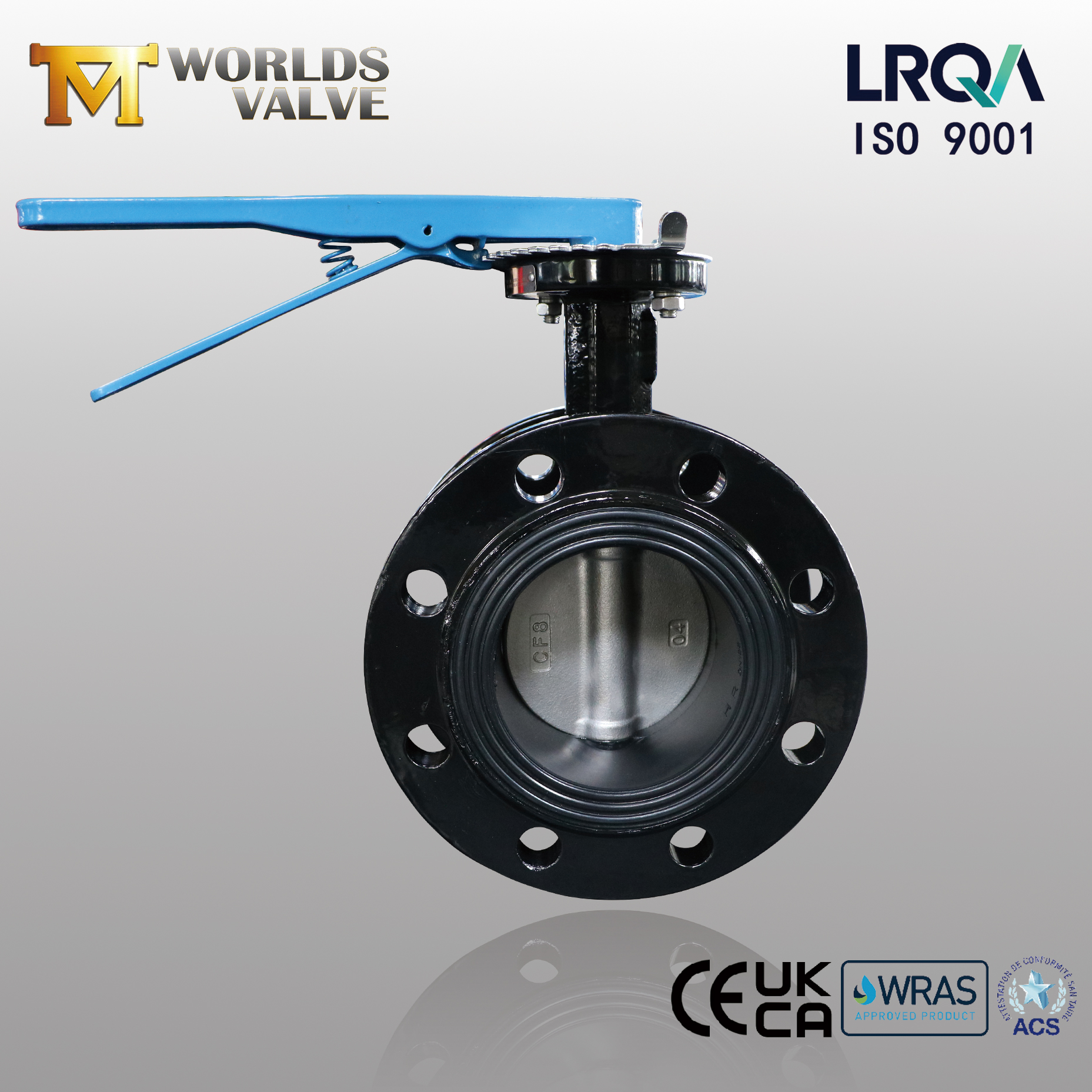

4 inch vlinderklep met dubbele flens – CF8 schijf, gevulkaniseerde zitting, ISO 5211

Introduceren:

Dubbele vlinderklep | Nodulair gietijzeren lichaam | CF8-schijf | Gevulkaniseerde rubberen zitting | ISO5211

Tianjin Worlds Valve Co., Ltd. – uw betrouwbare bron voor duurzame, kosteneffectieve flowcontrol

CBF02-TF01 - Gedetailleerde productinformatie

Technische specificaties

Dit model is geconfigureerd met de volgende parameters. Houd er rekening mee dat elk hieronder vermeld item kan worden aangepast aan uw specifieke behoeften.

Belangrijkste kenmerken en voordelen

1. Pinloos schijfontwerp: superieure hygiëne en corrosiebestendigheid

• Geen spleten voor vuil – In tegenstelling tot traditionele schijfontwerpen waarbij pinnen worden gebruikt om de schijf aan de steel te bevestigen, elimineert het pinloze ontwerp blootliggende spleten en holtes waar vuil, bacteriën of corrosieve media zich kunnen ophopen.

• Voorkomt het vastlopen van corrosie – Pinholes en spleten zijn vaak voorkomende plekken voor putcorrosie en spleetcorrosie. Het pinloze ontwerp verwijdert deze kwetsbare plekken, waardoor de levensduur van schijf en stuurpen in agressieve omgevingen aanzienlijk wordt verlengd.

• Eenvoudig onderhoud – Omdat er geen pennen zijn die kunnen corroderen of losraken, wordt het onderhoud vereenvoudigd en wordt het risico op defecten tijdens gebruik verkleind.

2. Dubbele flensverbinding - maximale stijfheid

• Integrale flenzen aan beide uiteinden – De klep wordt aan beide zijden rechtstreeks op de bijpassende pijpflenzen geschroefd, waardoor de meest veilige en stijve verbinding wordt verkregen.

• Bidirectionele dead-end-service – Ondersteunt isolatie en verwijdering van leidingsecties aan beide zijden, terwijl de klep gesloten en afgedicht blijft.

• Gemakkelijkere uitlijning – Integrale flenzen vereenvoudigen de montage en centrering tussen pijpleidingflenzen – geen ingewikkelde uitlijningsprocedures.

3. Lichaamsmateriaal – Nodulair gietijzer (GGG40)

• Hoge sterkte – Nodulair gietijzer biedt ongeveer tweemaal de treksterkte van grijs ijzer en levert betrouwbare prestaties onder drukstoten.

• Slagvastheid – De nodulaire grafietstructuur zorgt voor uitzonderlijke taaiheid en is bestand tegen mechanische schokken en trillingen.

• Corrosiebescherming – Gecombineerd met een standaard epoxycoating (minimaal 250 μm) is de behuizing bestand tegen corrosie in water- en afvalwatertoepassingen.

4. Materiaal schijf: CF8 roestvrij staal (AISI 304)

• Goede corrosiebestendigheid –CF8 biedt betrouwbare weerstand tegen oxidatie en corrosie in water, milde chemicaliën en atmosferische blootstelling.

• Niet-giftig en veilig – Geschikt voor drinkwater en algemene servicetoepassingen.

• Duurzaam en lichtgewicht – Biedt een goede mechanische sterkte terwijl het gewicht van de schijf beheersbaar blijft voor een soepele werking.

5. Materiaal zitting – Gevulkaniseerd EPDM-rubber

• Zero Leakage Path – Chemisch verbonden met het lichaam zonder gaten of spleten tussen de zitting en het kleplichaam, waardoor potentiële lekpaden worden geëlimineerd.

• Volledige isolatie van metaal – De gevulkaniseerde voering kapselt alle bevochtigde metalen oppervlakken volledig in, waardoor het nodulair gietijzeren lichaam volledig wordt geïsoleerd van de procesvloeistof.

• Elimineert flenspakkingen – De gevulkaniseerde zitting strekt zich uit tot aan de buitenrand van het klephuis en dient als geïntegreerde flensafdichting – een onderdeel minder dat defect raakt.

6. ISO 5211 bovenflens – klaar voor automatisering

• Gestandaardiseerde interface – Het ISO 5211-montagepad maakt in de toekomst eenvoudige installatie van elektrische, pneumatische of hydraulische actuatoren mogelijk – geen aangepaste beugels of aanpassingen vereist.

• Bediening met hendel – Inclusief een borgplaat voor positievergrendeling, waardoor een eenvoudige, betrouwbare handmatige bediening voor 4-inch kleppen mogelijk is.

• Eenvoudig upgradepad – Wanneer uw systeem moet worden geautomatiseerd, verwijdert u eenvoudigweg de hendel en schroeft u een actuator vast – de klep is al voorbereid.

Typische toepassingen

Dankzij de robuuste constructie en volledig aanpasbare materiaalopties wordt deze dubbelflensvlinderklep op grote schaal gebruikt in diverse industrieën:

• Watervoorziening en -distributie – Gemeentelijke waterleidingen, pompstations, distributienetwerken.

• Afvalwaterbehandeling – Rioolleidingen, zuiveringsinstallaties, effluentsystemen.

• HVAC-systemen – Gekoeld water, warm water, koeltorensystemen.

• Chemische verwerking – Corrosieve vloeistoffen, zuren, logen (met CF8-schijf en gevulkaniseerde zitting).

• Voedsel en drank – Sanitaire toepassingen waarbij een ontwerp zonder spleten van cruciaal belang is.

• Industriële processen – Algemene industriële waterleidingen, koelwater, procesvloeistoffen.

Waarom kiezen voor Tianjin Worlds Valve?

1. LRQA-gecertificeerde kwaliteit – Onze ISO 9001:2015-certificering wordt uitgegeven door LRQA, een wereldwijd vertrouwde certificeringsinstantie – wat onze toewijding aan continue verbetering en risicobeheer aantoont.

2. Pinloze schijfontwerpexpertise – Wij zijn gespecialiseerd in pinloze schijfontwerpen die spleten en corrosie-insluitingen elimineren, waardoor superieure hygiëne en een lange levensduur worden geboden voor veeleisende toepassingen.

3. Expertise op het gebied van vervangbare zittingen – Dankzij ons ontwerp voor onderhoud op locatie kunt u EPDM-zittingen verwisselen zonder de klep uit de leiding te verwijderen, waardoor stilstand en onderhoudskosten worden verminderd.

4. Specialisten op het gebied van gevulkaniseerde zittingen – Ons op het lichaam gebonden gevulkaniseerde zittingontwerp biedt een afdichting zonder lekkage en elimineert de noodzaak voor afzonderlijke flenspakkingen, waardoor de installatietijd en potentiële storingspunten worden verminderd.

5. Volledig maatwerk – materialen, flensnormen (ANSI, DIN, JIS, BS), coatings (elke RAL-kleur), actuatoren – wij bouwen volgens uw specificaties.

6. 19+ jaar exportervaring – Soepele logistiek en after-salesondersteuning naar meer dan 50 landen – waaronder Europa, Amerika, het Midden-Oosten en Zuidoost-Azië.

7. 100% traceerbaarheid –Elke klep wordt geleverd met materiaalcertificaten en druktestrapporten – geen uitzonderingen.

8. Snelle doorlooptijd – Toegewijde projectmanager; typische doorlooptijd 15–40 dagen. Fabrieksbezoeken welkom in Tianjin.

Neem contact met ons op: pas vandaag nog uw dubbelflensklep aan:

Of u nu deze 4-inch configuratie, een ander formaat, geautomatiseerde bediening of een compleet kleppenpakket nodig heeft voor een grootschalig project: wij staan ​​klaar om volgens uw specificaties te bouwen.

Stuur ons eenvoudig:

• Vereiste maat en drukwaarde

• Mediatype en bedrijfstemperatuur

• Voorkeur materiaalcombinatie (lichaam / schijf / zitting)

• Actuatortype (handmatig, versnelling, elektrisch, pneumatisch, hydraulisch)

• Flens standaard en boring (ANSI, DIN, JIS, BS)

• Doelhoeveelheid en bestemmingshaven

Ons team reageert binnen 24 uur met een offerte en engineeringsvoorstel.

Wij verwelkomen ook fabrieksbezoeken. Kom kijken hoe wij uw kleppen vervaardigen in Tianjin, China.

Neem nu contact met ons op en laten we samen uw klep bouwen.
