18" vlinderklep met dubbele flens, superduplex schijf en gevulkaniseerde rubberen zitting | ISO 5211 bovenflens

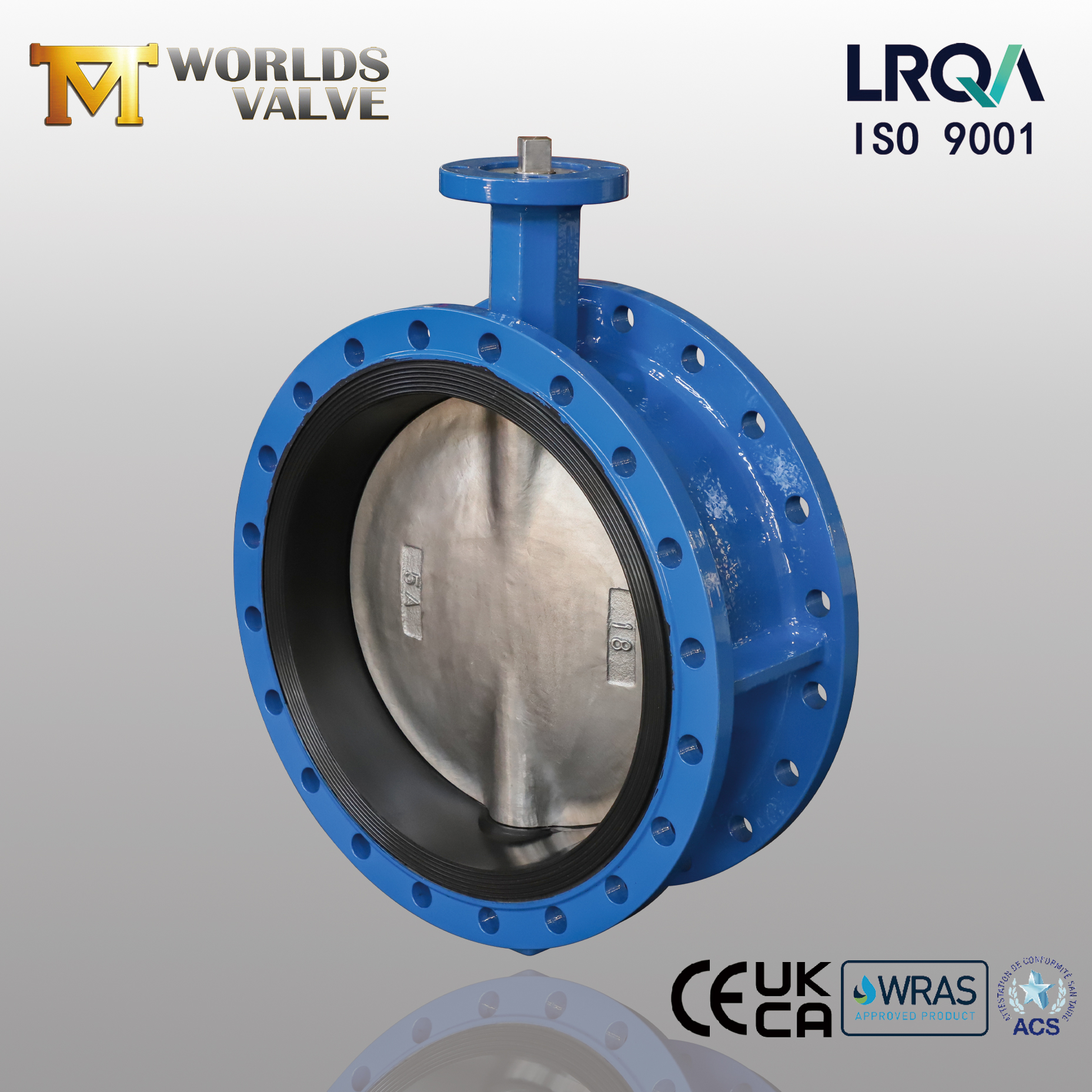

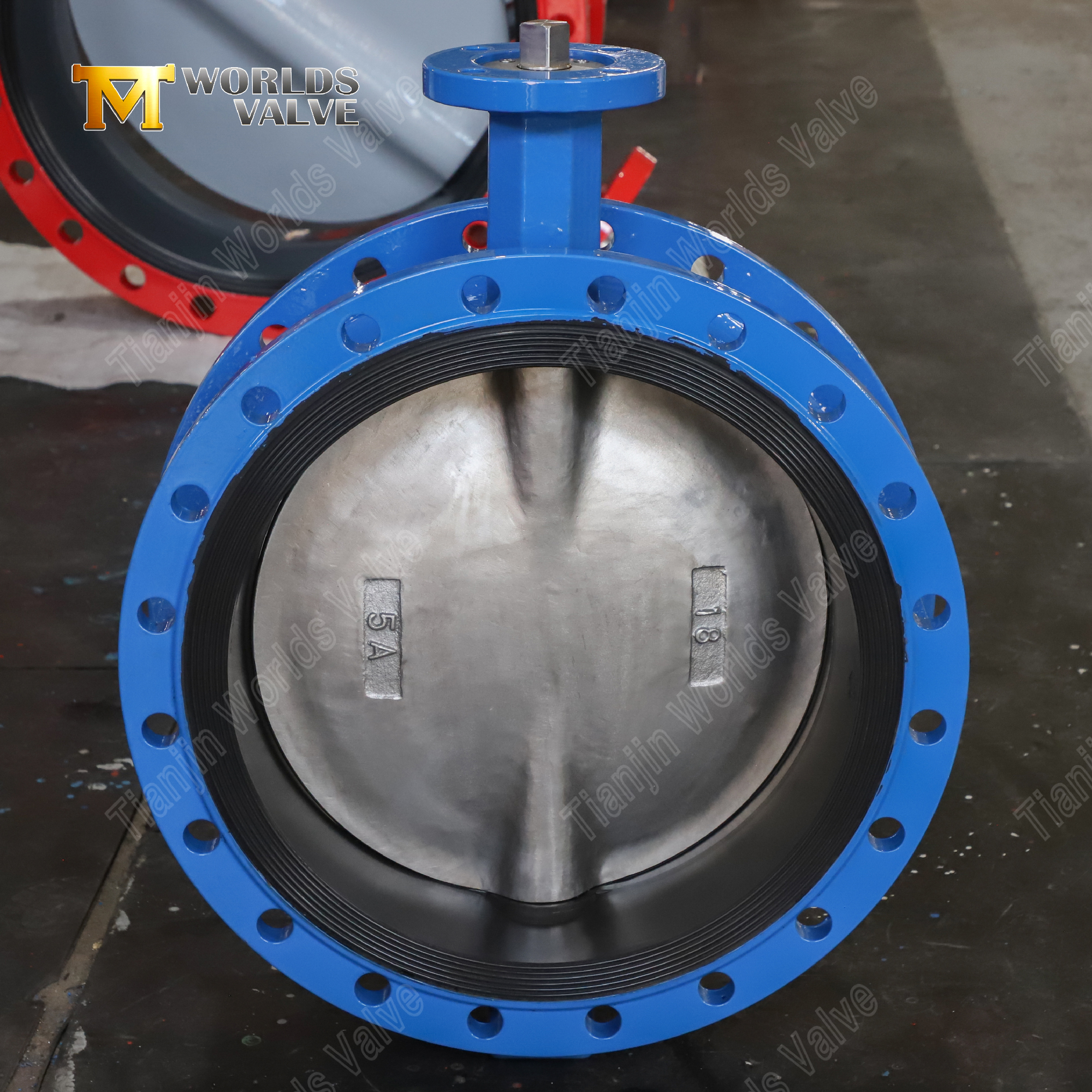

Tianjin Worlds Valve Co., Ltd. levert een 18-inch (DN450) vlinderklep met dubbele flens, gebouwd voor corrosieve en veeleisende gebruiksomstandigheden. De klepschotel is vervaardigd uit superduplex roestvrij staal, herkenbaar aan de markering "5A" – een materiaal dat bekend staat om zijn hoge sterkte en uitstekende weerstand tegen putcorrosie, spleetcorrosie en door chloride veroorzaakte spanningscorrosie, waardoor het ideaal is voor zeewater, pekel, chemische verwerking en offshore-toepassingen. De zitting is van gevulkaniseerd rubber, wat betekent dat het elastomeer tijdens het uithardingsproces rechtstreeks chemisch aan het kleplichaam wordt gebonden. Deze constructie elimineert elk potentieel lekpad tussen de stoel en het lichaam. De stoel kan niet ter plaatse worden vervangen. Afhankelijk van de toepassing kunnen klanten het zittingmateriaal kiezen uit een breed scala aan elastomeeropties – bijvoorbeeld EPDM (voor water en milde chemicaliën), NBR (voor oliehoudende media), Viton (FKM) (voor agressieve chemicaliën en hogere temperaturen), of andere materialen die nodig zijn om te voldoen aan specifieke media en temperatuuromstandigheden.

Model:
CBF02-TF01
product Merk:
OEM| ODM | WDS

Hoeveelheid:
Beschikbaarheid Status:





Inquiry Voeg toe aan mandje

Productbeschrijving

Introduceren:

18" vlinderklep met dubbele flens, super duplex schijf en gevulkaniseerde rubberen zitting | ISO 5211 bovenflens

Tianjin Worlds Valve Co., Ltd. – Uw betrouwbare bron voor duurzame, kosteneffectieve stroomregeling

CBF02-TF01- Bedienings- en onderhoudshandleiding DOWNLOADEN

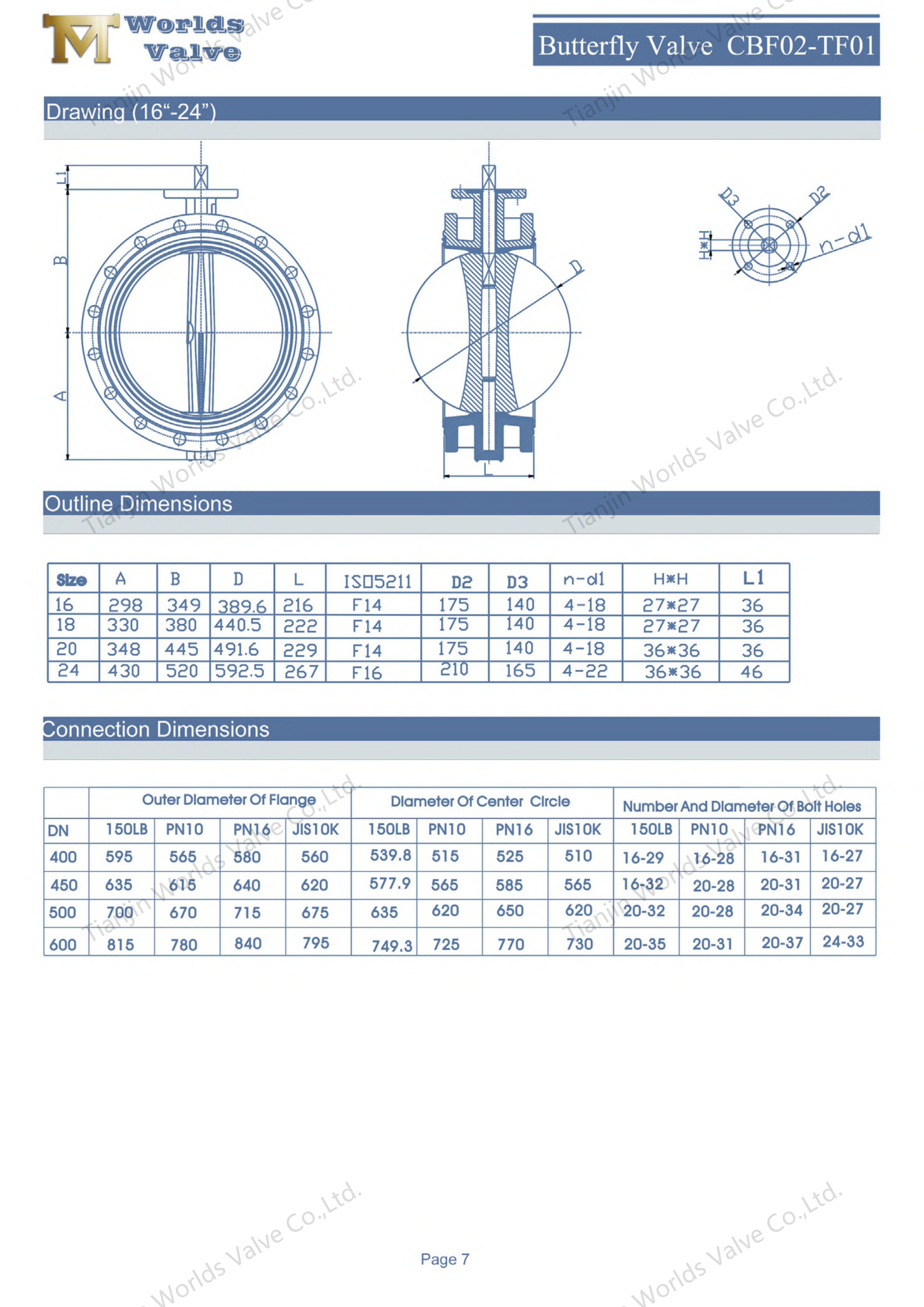

18 vlinderklep met dubbele flens, super duplex schijf en gevulkaniseerde rubberen zitting ISO 5211 bovenflens-1.png

Maatwerkoverzicht

Alle belangrijke parameters van deze klep kunnen worden aangepast om aan specifieke projectvereisten te voldoen:

Materiaal behuizing: Nodulair gietijzer (GGG40) wordt als standaardoptie aangeboden, met een epoxycoating aangebracht voor externe corrosiebescherming. De coatingkleur kan door de klant worden geselecteerd – elke RAL- of aangepaste kleur kan worden gespecificeerd. Alternatieve carrosseriematerialen zoals koolstofstaal (WCB), roestvrij staal (CF8, CF8M) of andere legeringen zijn op aanvraag ook verkrijgbaar.
Schijfmateriaal: Super duplex (5A) zoals beschreven; andere schijfmaterialen kunnen worden geleverd indien gespecificeerd.
Zitting-elastomeer: EPDM, NBR of Viton – keuze van de klant.
Drukklasse: Geen vaste standaard – elke bestelling wordt vervaardigd volgens de vereiste classificatie, zoals PN10, PN16, PN25, Klasse 150, Klasse 300 of andere.
Flensnorm: Voldoet aan klantspecificaties (bijv. EN 1092, ANSI B16.5, AS2129, etc.).
Maatbereik: 18 inch (DN450) zoals beschreven; andere maten van DN50 tot DN2000 zijn ook beschikbaar.

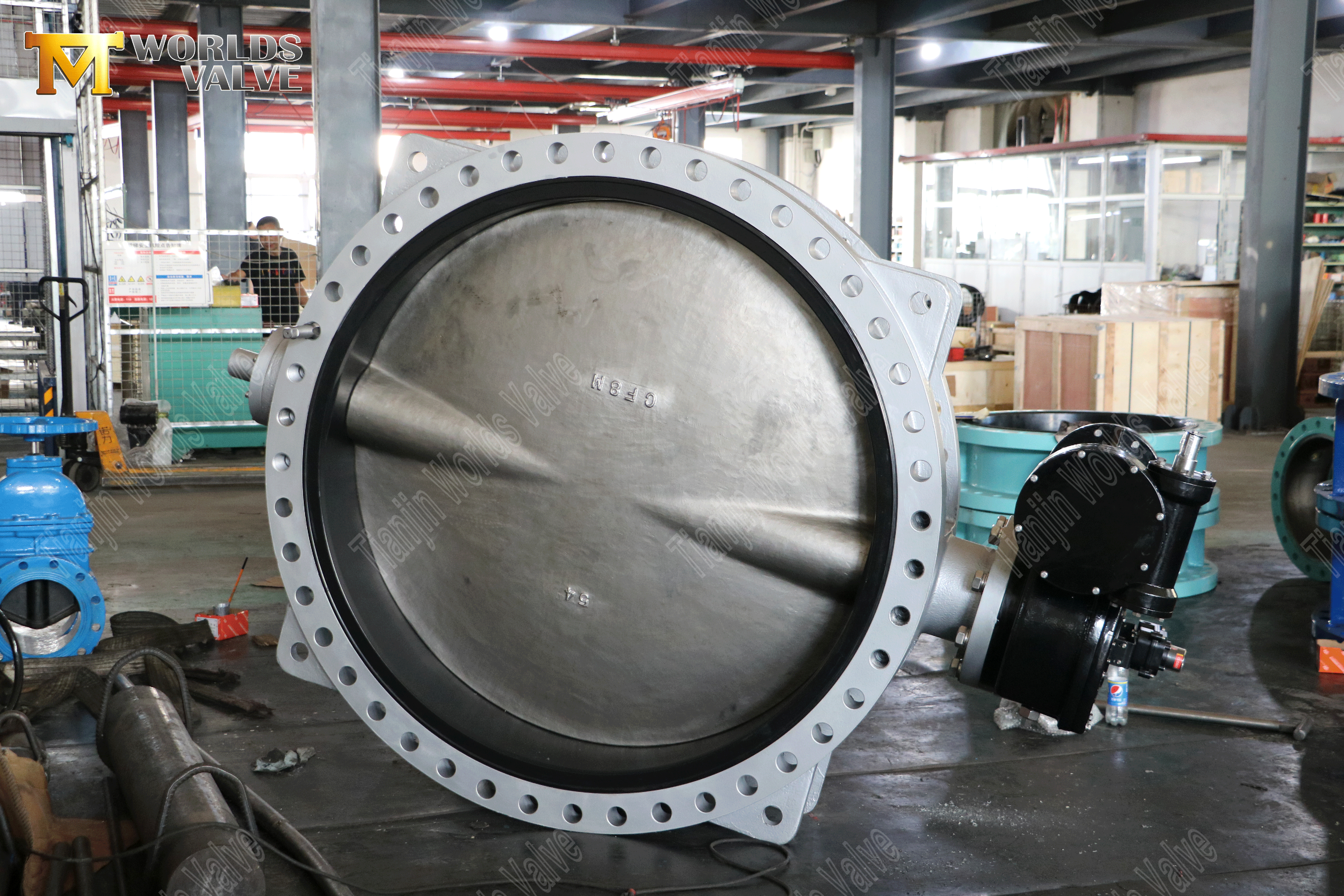

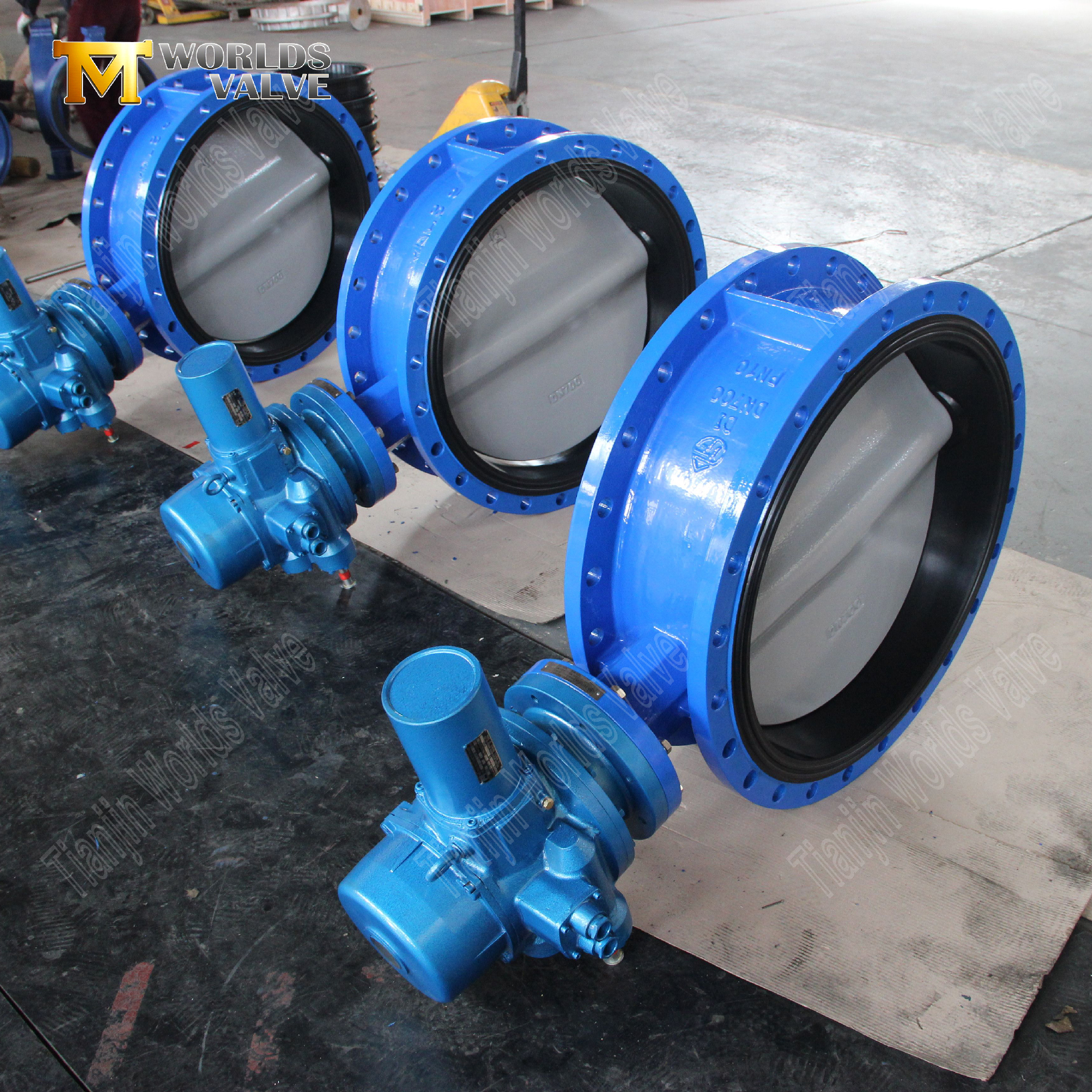

18 vlinderklep met dubbele flens, super duplex schijf en gevulkaniseerde rubberen zitting ISO 5211 bovenflens (2).png

Ontwerpkenmerken

Lichaam met dubbele flens: Biedt een stijve, boutverbinding aan beide zijden van de pijpleiding en biedt uitstekende mechanische stabiliteit voor permanente installaties, leidingen met veel trillingen en doodlopende wegen.
Gevulkaniseerde rubberen zitting: het elastomeer wordt tijdens het vulkaniseren permanent aan het lichaam gehecht, waardoor een lekvrije afdichting ontstaat zonder verwijderbare componenten.

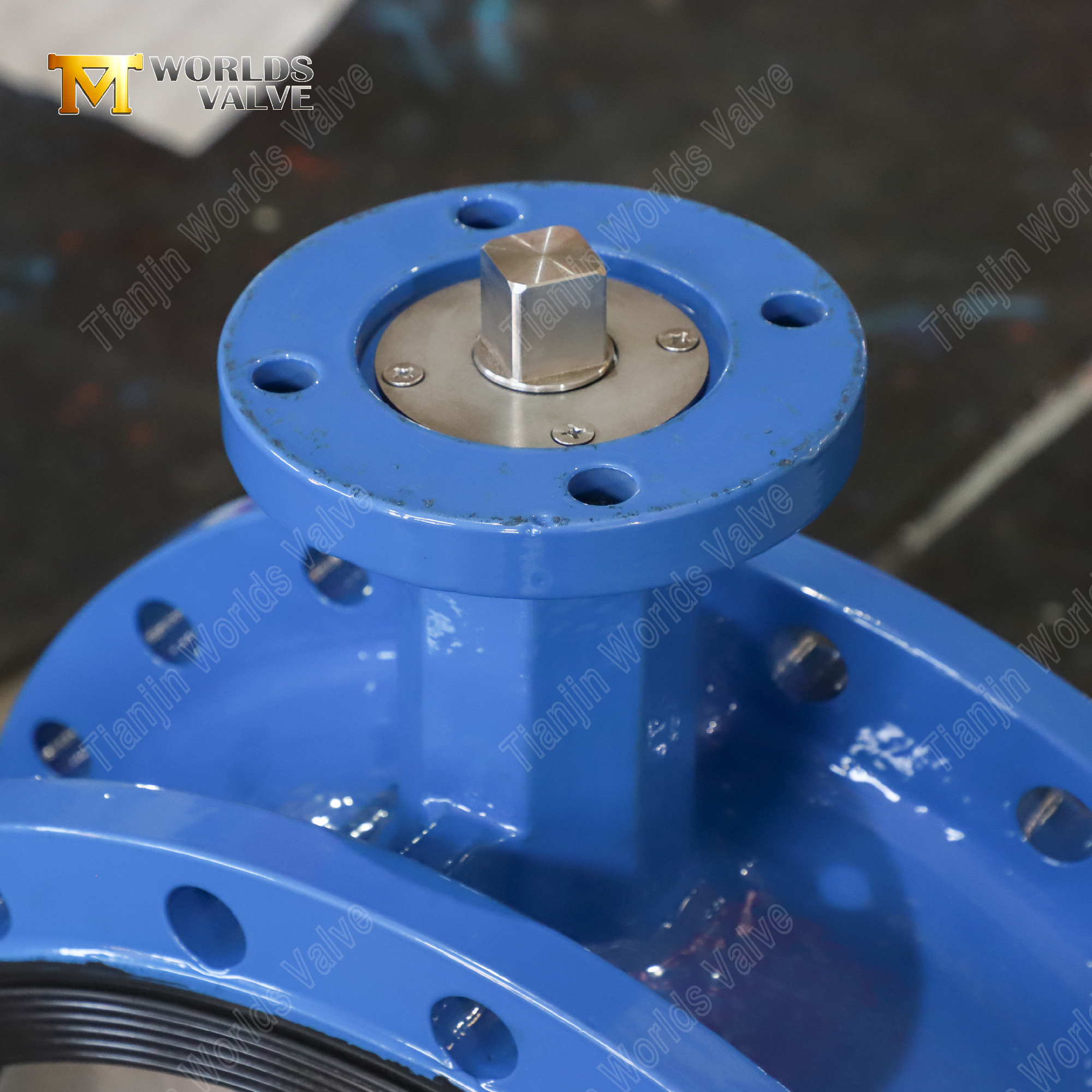

ISO 5211-bovenflens: De bovenste flens van de klep is vervaardigd volgens de ISO 5211-normen, waardoor directe montage van elektrische, pneumatische of hydraulische actuatoren mogelijk is zonder aangepaste adapters, waardoor de automatiseringsintegratie wordt vereenvoudigd.

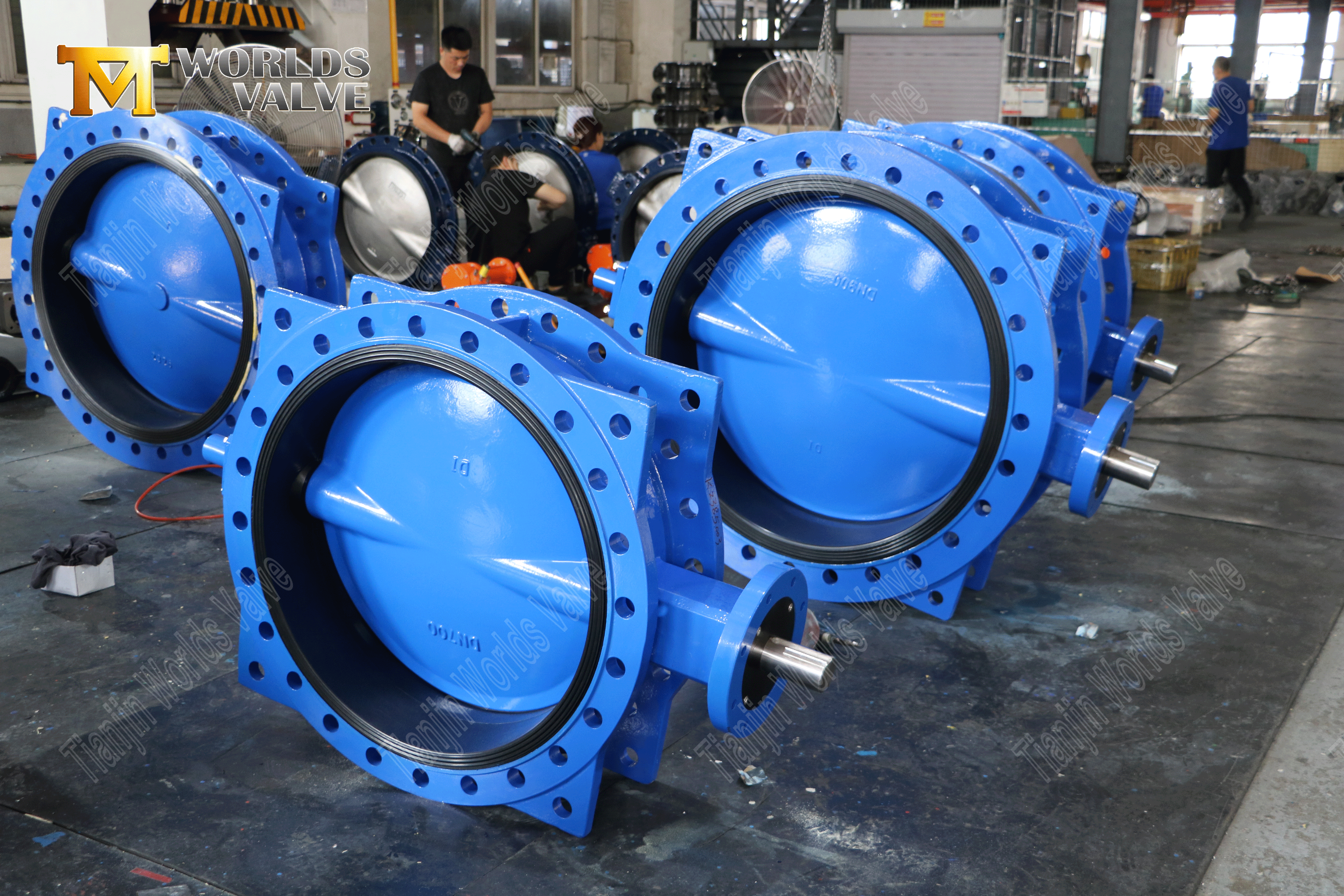

18 vlinderklep met dubbele flens, superduplex schijf en gevulkaniseerde rubberen zitting ISO 5211 bovenflens-1 (2).png

Standaard:

Parameter	Beschikbare opties
Ventieltype	Dubbel geflensde vlinderklep (CBF02-TF01)
Nominale maat	18 inch (DN450) – andere maten beschikbaar
Materiaal schijf	Superduplex roestvrij staal (5A)
Soort stoel	Gevulkaniseerde rubberen zitting (niet-vervangbaar)
Materiaal zitting	EPDM, NBR of Viton (klant kiest)
Lichaamsmateriaal	Nodulair gietijzer (met epoxycoating); WCB, CF8, CF8M ook verkrijgbaar
Kleur epoxycoating	Door de klant te selecteren (elke RAL- of aangepaste kleur)
Drukklasse	Aangepast (PN10, PN16, klasse 150, enz.)
Flens standaard	Op maat (EN 1092, ANSI B16.5, etc.)
Bovenste flens	ISO 5211 (klant selecteert)
Temperatuurbereik	Afhankelijk van het gekozen zitmateriaal
Typische media	Zeewater, pekel, chemicaliën, olie, water, enz.

Belangrijke opmerking over het onderhoud van de stoel

Omdat de klep is voorzien van een gevulkaniseerde rubberen zitting, is het elastomeer permanent aan het lichaam gebonden en kan het niet ter plaatse worden vervangen. Voor toepassingen die een vervangbaar zittingontwerp vereisen, kunt u contact opnemen met ons technisch team om alternatieve klepconfiguraties te bespreken.

Waarom kiezen voor Tianjin Worlds Valve?

1. Wij vervaardigen kleppen strikt volgens de specificaties van de klant, terwijl we ook professionele aanbevelingen geven over materiaalkeuze en installatie om optimale prestaties te garanderen.

2. Onze ervaring met superduplex (5A) en andere hoogwaardige legeringen garandeert de juiste materiaaltoepassing in zware omgevingen.

3. Bij elke bestelling wordt volledige documentatie, inclusief materiaalcertificaten en testrapporten, verstrekt.

4. Onze ISO 9001-gecertificeerde faciliteit ondersteunt de wereldwijde export, waarbij certificeringen zoals CE, UKCA, WRAS en ACS op aanvraag beschikbaar zijn.

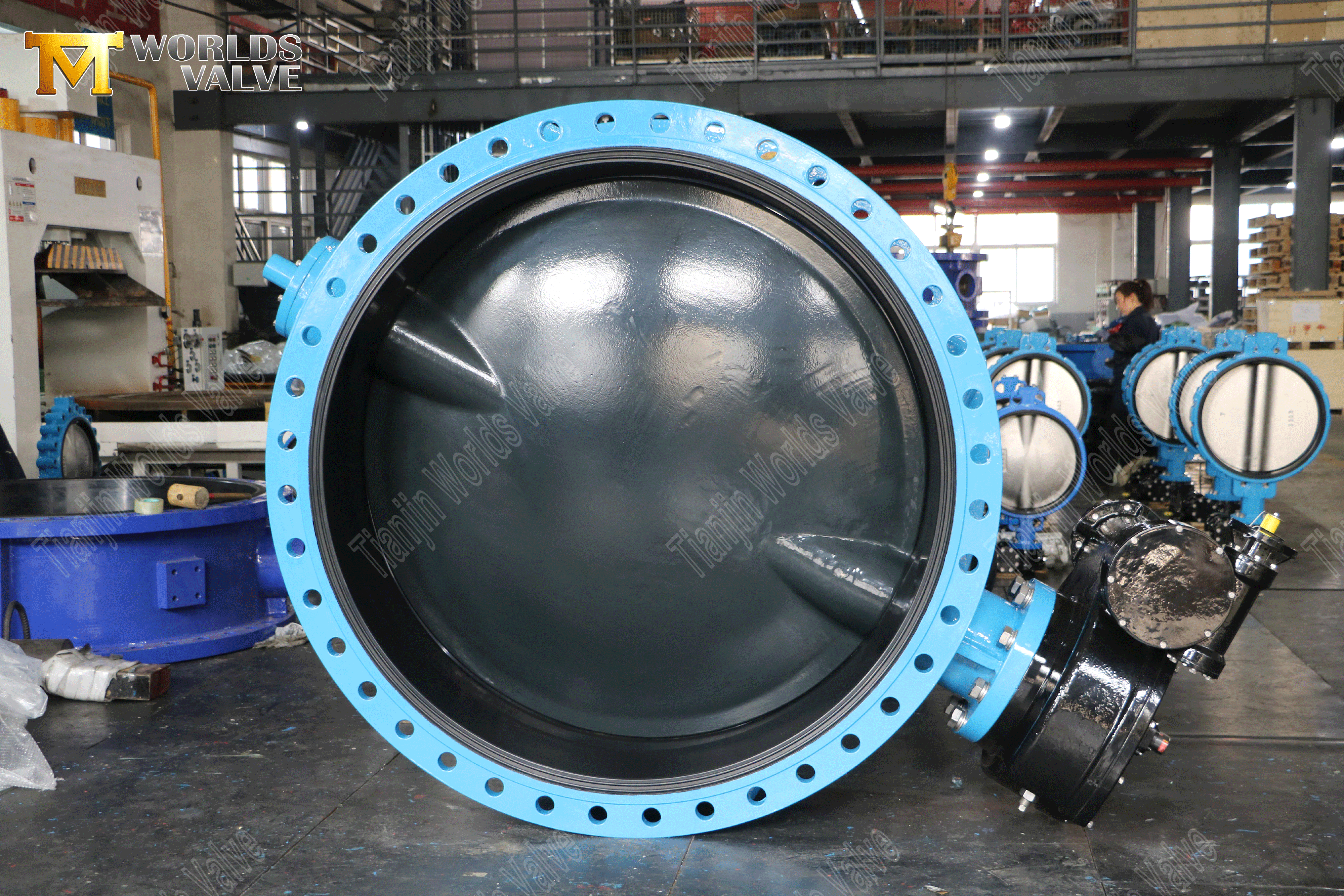

Fabrikanten van vlinderkleppen - Veerkrachtig zittende vlinderkleppen met dubbele flens-3 (1).png

Conclusie:

Wij nodigen u uit om contact met ons op te nemen voor een scherpe offerte of om een bezoek aan onze fabriek te regelen. Ons team staat klaar om uw projectvereisten te bespreken, technische ondersteuning te bieden en onze productiemogelijkheden uit de eerste hand te demonstreren. dekai@worldsvalve.com
