Hebben vlinderkleppen van het Lug-type pakkingen nodig?

Introductie

Zijn er altijd pakkingen nodig voor a lug vlinderklep? Het kiezen van de juiste afdichting heeft invloed op lekkages en veiligheid. In dit artikel onderzoeken we wanneer pakkingen essentieel zijn en leert u installatietips, afdichtingsmethoden en best practices.

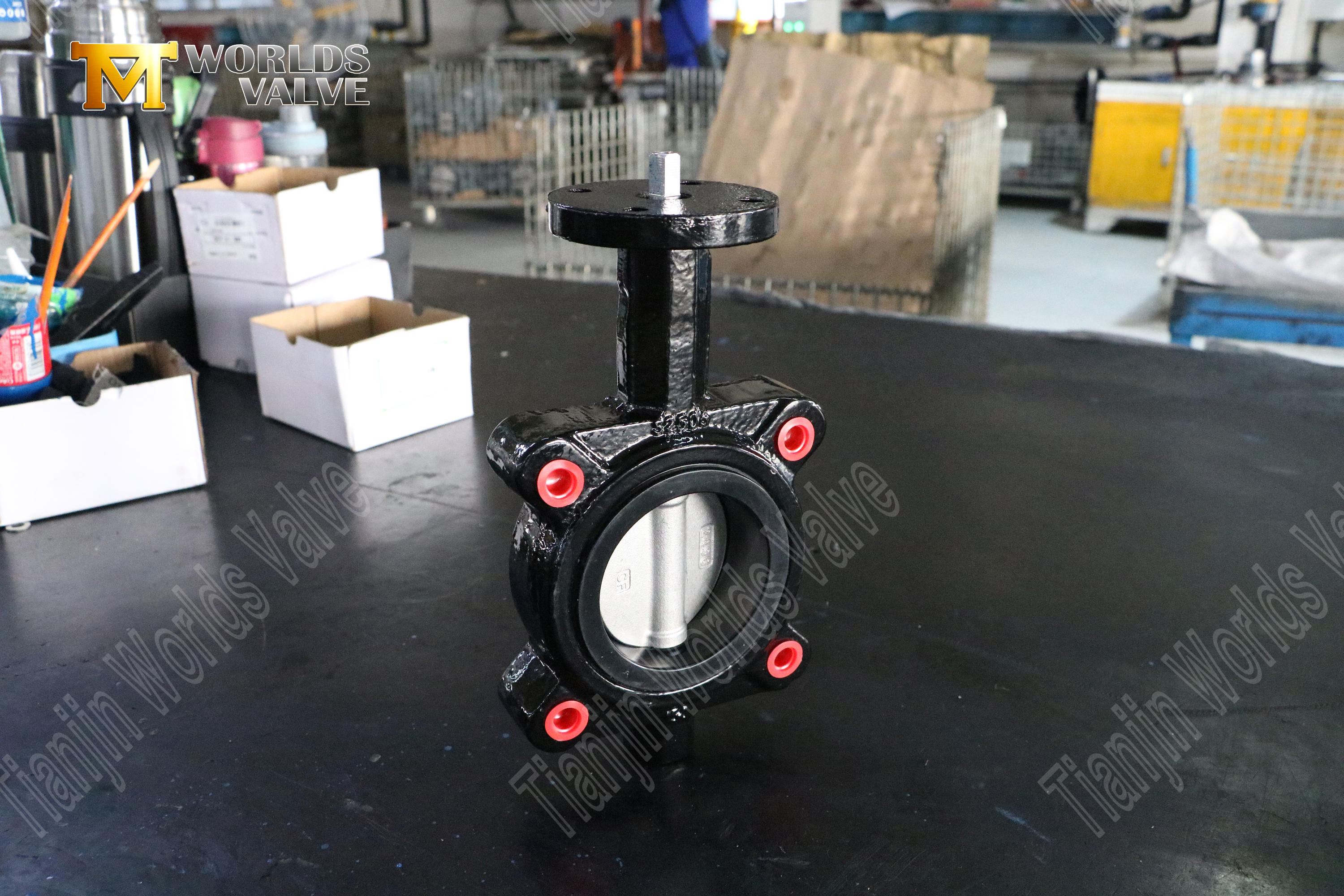

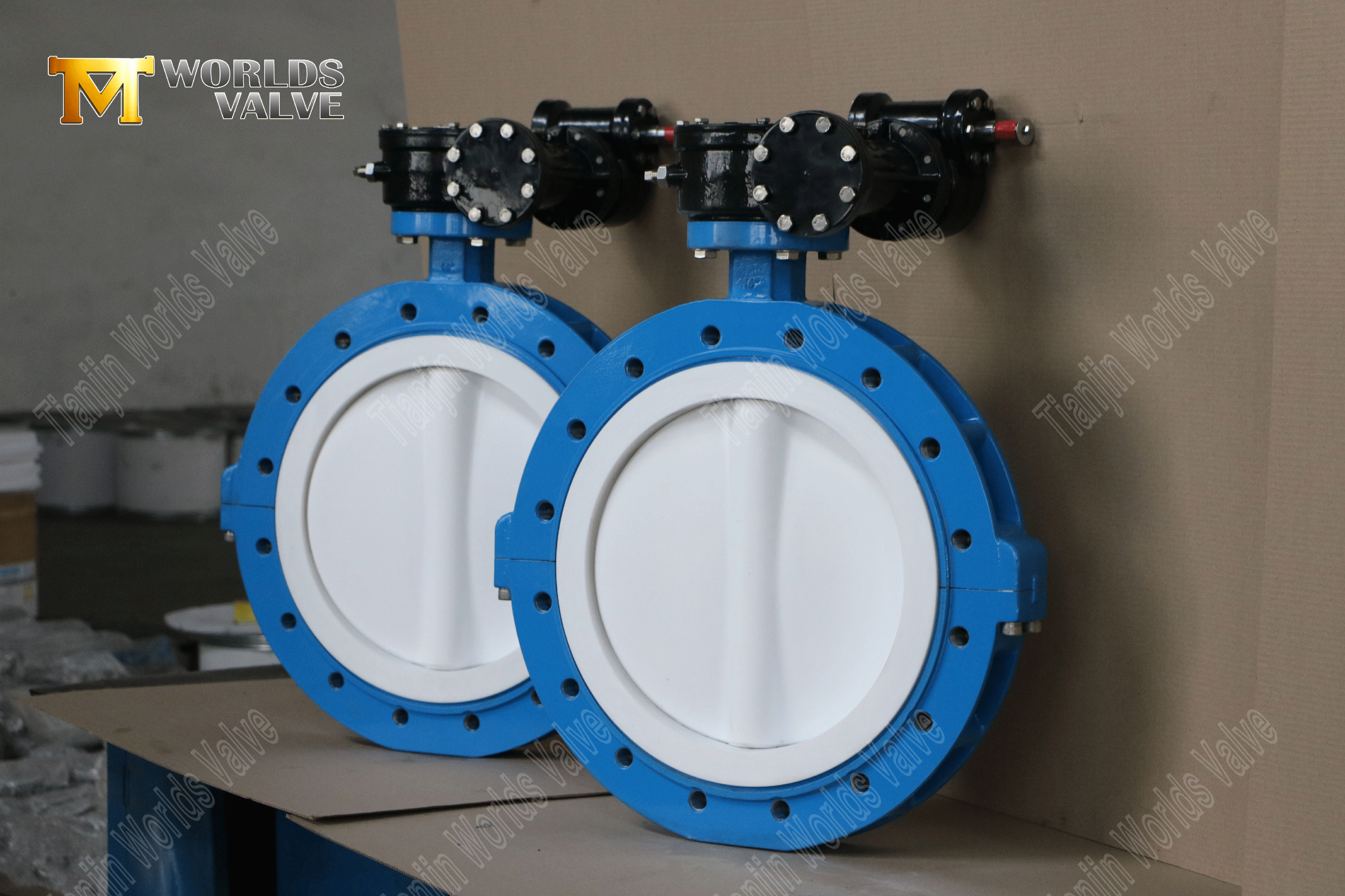

Wat is een Lug-vlinderklep?

Een nokkenvlinderklep is een kwartslagklep met nokken met schroefdraad aan beide zijden van het kleplichaam. Met deze nokken kan de klep rechtstreeks op pijpleidingflenzen worden vastgeschroefd, waardoor een sterke mechanische verbinding ontstaat. De klepschijf draait 90 graden om de stroom te regelen, terwijl de klepzitting voor een goede afdichting zorgt. Vergeleken met wafer-achtige kleppen zijn nokkleppen geschikt voor end-of-line-toepassingen in bepaalde drukbereiken, hoewel gebruikers de maximaal toegestane drukwaarden moeten verifiëren om de veiligheid te garanderen.

Lugkleppen maken vaak gebruik van zachte afdichtingen zoals EPDM, PTFE of NBR. Deze materialen zijn afhankelijk van vloeistofdruk om contact te houden met de schijf, waardoor een effectieve afdichting wordt geboden voor systemen met lage tot middelmatige druk. Voor toepassingen bij hoge druk of hoge temperaturen zijn mogelijk metaal-op-metaal afdichtingen of extra vlinderkleppakkingen nodig voor een betrouwbare werking. Ontwerpen met dubbele plaatnokken verminderen de waterslag, maken onderhoud aan één uiteinde mogelijk en bieden uitstekende bescherming voor gevoelige pijpleidingen.

Tabel 1: Belangrijkste verschillen tussen nokken- en waferkleppen

Functie	Lus vlinderklep	Wafer-vlinderklep
Installatie	Vastgeschroefd via nokken	Geklemd tussen flenzen
Eindelijngebruik	Mogelijk (controleer drukwaarde)	Niet aanbevolen
Onderhoud	Verwijdering aan één uiteinde	Volledige uitschakeling van de lijn vereist
Drukclassificatie	Middelhoog	Middelmatig
Thermische uitzetting	Minder gevoelig	Gevoeliger

Tip: Het begrijpen van de klepconstructie en afdichtingscompatibiliteit is essentieel voordat u beslist over het gebruik van pakkingen.

Waarom kiezen voor een Lug-vlinderklep?

Lug-vlinderkleppen hebben de voorkeur vanwege hun veilige montage, eenvoudig onderhoud en betrouwbare afdichting. De nokken met schroefdraad zorgen voor een sterke mechanische verbinding die bestand is tegen losraken veroorzaakt door drukschommelingen of thermische uitzetting. Dit maakt ze ideaal voor midden- tot hogedrukpijpleidingen waarbij het handhaven van de systeemintegriteit van cruciaal belang is.

Een groot voordeel is single-end onderhoud. In tegenstelling tot waferkleppen, waarvoor een volledige demontage van de leiding nodig is, kunnen nokkleppen vanaf één kant worden onderhouden zonder de andere flens te beïnvloeden. Dit vermindert de uitvaltijd, verlaagt de arbeidskosten en verbetert de operationele efficiëntie. Lugkleppen vertonen ook een hogere thermische stabiliteit, waardoor ze geschikt zijn voor pijpleidingen met temperatuurschommelingen. Een correcte afdichting van de nokkenklep, gecombineerd met de juiste pakkingkeuze indien nodig, zorgt voor een lekvrije werking en beschermt stroomafwaartse apparatuur.

Bovendien verbeteren nokkleppen de veiligheid in industriële systemen. De gelijkmatig verdeelde schroefdraadbouten voorkomen dat ze per ongeluk loskomen, terwijl een juiste installatie ongelijkmatige compressie voorkomt die de afdichting in gevaar zou kunnen brengen. In omgevingen met hoge druk, corrosieve chemicaliën of temperatuurschommelingen bieden nokvlinderkleppen met compatibele pakkingen een betrouwbare en duurzame oplossing.

Tip: Selecteer vleugelkleppen met nokken voor systemen waarbij uptime, veiligheid en onderhoudsefficiëntie prioriteiten zijn.

Belangrijkste kenmerken van een Lug-vlinderklep

Lugventielafdichting

Afdichting is van cruciaal belang om lekkage te voorkomen, de druk te behouden en een veilige werking te garanderen. Zachte afdichtingen zoals EPDM, PTFE en NBR werken goed in systemen met lage tot middelhoge druk, terwijl metaal-op-metaal afdichtingen of pakkingen worden aanbevolen voor hogere druk of corrosieve vloeistoffen. Een goede afdichting van de nokkenklep zorgt voor de betrouwbaarheid van het systeem, voorkomt vloeistofverlies en beschermt stroomafwaartse apparatuur. Pakkingen kunnen kleine gaten opvullen die worden veroorzaakt door onvolkomenheden in de flens of thermische uitzetting, waardoor een consistent contact tussen de schijf en de klepzitting behouden blijft. Regelmatige inspectie en onderhoud van afdichtingen en pakkingen helpt slijtage vroegtijdig te detecteren, ongeplande stilstand te voorkomen en een lange levensduur te garanderen.

Tip: Plan regelmatige inspecties van afdichtingen en pakkingen om een ​​lekvrije werking te garanderen.

Vlinderkleppakking

Pakkingen dienen als interface tussen het kleplichaam en de pijpleidingflens, vullen gaten op en verbeteren de afdichtingsprestaties. Het kiezen van de juiste vlinderkleppakking is van cruciaal belang, rekening houdend met het vloeistoftype, de druk en de temperatuur. Rubberen pakkingen zijn geschikt voor water- of luchtsystemen, terwijl PTFE- of metalen pakkingen worden aanbevolen voor chemische pijpleidingen of toepassingen bij hoge temperaturen. Het gebruik van de juiste pakking voorkomt lekkage, minimaliseert slijtage en verlengt de levensduur van de klep. Een juiste plaatsing van de pakkingen houdt ook rekening met kleine verkeerde uitlijningen van de flens, waardoor een uniforme afdichting en consistente prestaties worden gegarandeerd.

Gemakkelijk te installeren

Installatie-efficiëntie is een belangrijk voordeel van vlinderkleppen met nokken. De nokken met schroefdraad maken directe bevestiging aan flenzen mogelijk en ondersteunen verwijdering aan één uiteinde. Een correcte installatie van de vlinderklep omvat een juiste uitlijning van de flens, het aanbevolen aanhaalmoment en een zorgvuldige positionering van de pakking. Een verkeerde uitlijning of een ongelijkmatig koppel kunnen de klepprestaties in gevaar brengen en de levensduur van afdichtingen en pakkingen verkorten. Zelfs in krappe industriële omgevingen kunnen nokkleppen snel worden geïnstalleerd zonder de omringende apparatuur te hinderen, waardoor arbeid en uitvaltijd worden verminderd.

Druk- en temperatuurtolerantie

Lug-vlinderkleppen zijn ontworpen voor toepassingen met middelmatige tot hoge druk. Schroefdraadnokken zorgen voor mechanische stabiliteit, zelfs onder wisselende druk. Temperatuurveranderingen kunnen de afdichting beïnvloeden, en pakkingen helpen thermische uitzetting op te vangen om lekken te voorkomen. Ontwerpen met dubbele platen verminderen ook de waterslag en beschermen de pijpleiding en stroomafwaartse apparatuur. Het kiezen van de juiste kleppakkingsvereisten garandeert een betrouwbare afdichting onder variërende drukken en temperaturen. Het selecteren van materialen die bestand zijn tegen de maximale druk en het thermische bereik van het systeem is essentieel om voortijdig falen te voorkomen.

Toepassingen in de industrie

Lug-vlinderkleppen zijn zeer veelzijdig en worden in een groot aantal industriële sectoren gebruikt. Bij de waterbehandeling voorkomen ze terugstroming en houden ze de druk op peil. Olie- en gaspijpleidingen profiteren van hoge druk- en temperatuurtolerantie. Bij chemische verwerking zorgen nokkleppen met geschikte pakkingen voor een veilige omgang met corrosieve vloeistoffen. Elektriciteitscentrales gebruiken nokkenkleppen in stoompijpleidingen waar druk en thermische stabiliteit van cruciaal belang zijn. HVAC- en industriële vloeistofsystemen maken gebruik van nokkleppen voor lucht- en vloeistofregeling bij lage tot middendruk.

Het selecteren van de juiste pakking is van cruciaal belang voor elke toepassing. PTFE heeft de voorkeur voor chemische pijpleidingen, terwijl EPDM of NBR goed werken voor watersystemen. Een juiste installatie en regelmatige inspectie garanderen betrouwbare klep- en pakkingprestaties. Door het kleptype, het pakkingmateriaal en de bedrijfsomstandigheden op elkaar af te stemmen, kunnen ingenieurs de systeemefficiëntie optimaliseren en tegelijkertijd de onderhoudskosten minimaliseren.

Hoe u de juiste vleugelklep kiest

Beoordeel druk en temperatuur

Bij het selecteren van een nokkenvlinderklep is de eerste stap het grondig evalueren van de druk- en temperatuurvereisten van het systeem. Lagedruksystemen, zoals water- of HVAC-pijpleidingen, hebben mogelijk alleen zachte afdichtingen zoals EPDM, NBR of PTFE nodig om een ​​effectieve afdichting van de nokkenklep te behouden. Deze zachte afdichtingen bieden elasticiteit, vangen kleine verkeerde uitlijningen tussen de klep en de flens op en zorgen voor een adequate afdichting zonder extra pakkingen. Naarmate de systeemdruk echter toeneemt, vooral in olie-, gas- of chemische pijpleidingen, bieden zachte afdichtingen alleen mogelijk niet voldoende bescherming tegen lekkage. In deze gevallen worden aanvullende vlinderkleppakkingen of metaal-op-metaal afdichtingen aanbevolen om hoge drukken te weerstaan ​​en het ontsnappen van vloeistof te voorkomen. Temperatuurvariaties spelen ook een cruciale rol. Voor systemen die bij hogere temperaturen werken, kunnen zachte afdichtingen sneller verslechteren, waardoor de afdichtingsefficiëntie in gevaar komt. Metalen of composietpakkingen kunnen de afdichtingsintegriteit over een breder temperatuurbereik behouden. Ingenieurs moeten de maximale bedrijfsdruk, piekdruk en verwachte thermische cycli berekenen om een ​​klep- en afdichtingscombinatie te selecteren die een betrouwbare, lekvrije werking garandeert, stroomafwaartse apparatuur beschermt tegen mogelijke schade en ongeplande stilstand tot een minimum beperkt.

Tip: Raadpleeg altijd de druk- en temperatuurgegevens van de fabrikant en overweeg om pakkingen toe te voegen voor omstandigheden met hoge spanning om lekken te voorkomen.

Bepaal de end-of-line-vereisten

End-of-line-toepassingen introduceren unieke uitdagingen voor vleugelkleppen met nokken. In tegenstelling tot wafer-achtige kleppen kunnen nokkleppen aan het einde van een pijpleiding worden geïnstalleerd, maar de maximaal toegestane druk moet worden geverifieerd. Bij installatie als eindklep wordt het kleplichaam slechts aan één zijde ondersteund, waardoor de effectieve druk kan afnemen. In dergelijke configuraties is een goed geselecteerde pakking van cruciaal belang om een ​​goede afdichting op het grensvlak klep-flens te behouden. Het negeren van deze drukbeperkingen kan leiden tot het doorbranden van de pakking, het vervormen van de afdichting of het falen van de klep, wat mogelijk lekkages of systeemuitval kan veroorzaken. Bovendien kunnen voor sommige hogedruk- of hogetemperatuurpijpleidingen met metaal versterkte pakkingen nodig zijn om mechanische ondersteuning te bieden en de afdichtingsstabiliteit te garanderen. Ingenieurs moeten zowel de operationele druk als de materiaalsterkte van de klep evalueren bij het overwegen van end-of-line-toepassingen, om ervoor te zorgen dat zowel de klep als de pakking piekomstandigheden veilig aankunnen. In de praktijk zorgt het specificeren van pakkingen die voldoen aan normen zoals ASME, API of ISO voor betrouwbaarheid, vooral in kritieke systemen waar lekkage kan leiden tot veiligheidsrisico's of gevolgen voor het milieu.

Tip: Controleer de richtlijnen van de fabrikant voor end-of-line-gebruik en installeer altijd pakkingen die zijn ontworpen voor de maximale systeemdruk om operationele risico's te voorkomen.

Denk aan het mediatype

Het type vloeistof of gas dat door een pijpleiding wordt getransporteerd, heeft een aanzienlijke invloed op de pakkingkeuze en het klepzittingmateriaal voor vleugelkleppen met nokken. Verschillende media werken verschillend samen met klepafdichtingen en pakkingen. Water en niet-corrosieve vloeistoffen zijn bijvoorbeeld compatibel met standaard EPDM- of NBR-pakkingen. Voor vloeistoffen op olie- en petroleumbasis zijn mogelijk FKM- of PTFE-pakkingen nodig vanwege de chemische bestendigheid. Bijtende chemicaliën, zuren en zoutoplossingen vereisen hoogwaardige pakkingen van PTFE, metaal of composiet die chemische aanvallen zonder degradatie kunnen weerstaan. Stoompijpleidingen vereisen, vooral bij hoge temperaturen, pakkingen die de elasticiteit en compressie behouden onder thermische uitzetting. Het gebruik van incompatibele pakkingen kan leiden tot chemische degradatie, lekkages, voortijdige slijtage van de klepschijf en zitting en mogelijke systeemuitval. Ingenieurs moeten niet alleen rekening houden met de chemische eigenschappen van de vloeistof, maar ook met de druk-, temperatuur- en stromingseigenschappen bij het selecteren van klepzittingen en pakkingen. Een goede mediacompatibiliteit zorgt voor een betrouwbare werking op de lange termijn, vermindert de onderhoudsfrequentie en vermijdt dure noodreparaties.

Evalueer de onderhoudsbehoeften

Onderhoudsvereisten spelen een belangrijke rol bij de keuze van pakkingen en kleppen. Een van de belangrijkste voordelen van vlinderkleppen met nokken is de mogelijkheid om ze aan één uiteinde te verwijderen, waardoor onderhoudspersoneel toegang kan krijgen tot de klep zonder de hele pijpleiding af te sluiten. Dit ontwerp vermindert de uitvaltijd en vereenvoudigt het vervangen van pakkingen. Voor systemen met frequente werking of cyclische drukveranderingen kunnen pakkingen een hogere slijtage ervaren en moeten ze regelmatig worden geïnspecteerd. Het implementeren van een proactief onderhoudsschema helpt vroegtijdig slijtage van pakkingen of afdichtingen te detecteren, lekkages te voorkomen en onverwachte onderhoudskosten tot een minimum te beperken. Bovendien profiteren kleppen in kritieke processen, zoals pijpleidingen van chemicaliën of elektriciteitscentrales, van pakkingen die gemakkelijk te vervangen zijn en bestand zijn tegen herhaalde demontage. Het selecteren van pakkingen met een langere levensduur of een versterkte constructie kan de betrouwbaarheid verder verbeteren, de arbeidskosten verlagen en een continue werking garanderen zonder de veiligheid of prestaties in gevaar te brengen.

Controleer installatiebeperkingen

Een juiste installatie is essentieel om ervoor te zorgen dat een vlinderklep met nokken correct functioneert en dat pakkingen hun afdichtingseigenschappen behouden. Flensuitlijning, boutkoppel en pakkingpositionering zijn kritische factoren. Verkeerd uitgelijnde flenzen kunnen een ongelijkmatige compressie op de pakking veroorzaken, wat kan leiden tot lekkages of voortijdige defecten. Op dezelfde manier kan het uitoefenen van overmatig of onvoldoende koppel op bouten het kleplichaam of de pakking vervormen, waardoor het afdichtingsvermogen ervan wordt verminderd. Voor pijpleidingen met thermische uitzetting of trillingen is het essentieel om een ​​pakking te kiezen die beweging opvangt en tegelijkertijd een goede afdichting behoudt. Bovendien vereenvoudigen de van schroefdraad voorziene nokken van de nokkenklep in compacte installaties of gebieden met beperkte ruimte de installatie, maar er moet zorgvuldige aandacht worden besteed aan een goede uitlijning en uniforme pakkingcompressie. Het volgen van de door de fabrikant aanbevolen installatieprocedures, inclusief de volgorde van het aandraaien van de bouten en het gebruik van geschikte smeermiddelen, waar van toepassing, garandeert consistente pakkingprestaties en langdurige betrouwbaarheid van de klep.

Tip: Gebruik de juiste koppelspecificaties, uitlijningsgereedschappen en installatievolgordes om consistente pakkingcompressie en betrouwbare afdichting te garanderen.

Conclusie

Het goede kiezen lug vlinderklep is de sleutel tot een veilige, lekvrije werking. Pakkingen spelen een cruciale rol bij het handhaven van goede afdichtingen onder variërende drukken en temperaturen. Tianjin Werelden Valve Co., Ltd. biedt duurzame, hoogwaardige kleppen die de installatie eenvoudiger maken, de onderhoudsbehoeften verminderen en betrouwbare prestaties leveren voor langdurig industrieel gebruik.

Veelgestelde vragen

Vraag: Hebben lug-vlinderkleppen altijd pakkingen nodig?

EEN: Niet altijd. Pakkingen zijn afhankelijk van druk, temperatuur en afdichtingsvereisten voor een goede afdichting van de nokkenklep.

Vraag: Wat is de rol van een vlinderkleppakking?

A: Het zorgt voor een goede afdichting, voorkomt lekken en ondersteunt een betrouwbare werking tijdens de installatie van de vlinderklep.

Vraag: Hoe kies ik de juiste vleugelkleppakking?

A: Houd rekening met de systeemdruk, het mediatype en de onderhoudsbehoeften. Een juiste pakkingkeuze voldoet aan de eisen voor kleppakkingen.

Vraag: Kan een vlinderklep met nokken werken zonder pakking?

A: Ja, bij lagedruk- of niet-kritische toepassingen kunnen zachte afdichtingen volstaan. Hogedruksystemen hebben een pakking nodig.

Vraag: Wat zijn de voordelen van het gebruik van pakkingen bij vlinderkleppen met nokken?

A: Pakkingen verbeteren de lekbescherming, vergroten de duurzaamheid en vereenvoudigen het onderhoud tijdens installatie of vervanging.
