Zijn allemaal vlinderkleppen hetzelfde? Niet helemaal. Lug-vlinderkleppen verschillen qua installatie, drukbehandeling en onderhoud. In dit artikel leert u de belangrijkste verschillen tussen gelugde en niet-gelugde kleppen, zodat u de juiste klep voor uw systeem kunt kiezen.
Een vlinderklep is een kwartslagklep met een schijf die rond een as draait om de doorstroming te regelen of te blokkeren. Wanneer de schijf evenwijdig aan de stroom staat, kan vloeistof of gas met minimale weerstand passeren. Wanneer de schijf 90 graden wordt gedraaid, wordt deze loodrecht en blokkeert de stroom volledig. Dit mechanisme maakt vlinderkleppen efficiënt voor snelle afsluitoperaties in vergelijking met meerslagkleppen zoals schuif- of klepafsluiters.
Vlinderkleppen worden veel gebruikt omdat ze een lichtgewicht constructie combineren met effectieve afdichting. Ze vereisen minder installatieruimte dan kogelkranen, verbruiken minder materiaal en kunnen worden geautomatiseerd met behulp van pneumatische of elektrische actuatoren. Door deze veelzijdigheid kunnen vlinderkleppen vloeistoffen verwerken, variërend van water en lucht tot chemicaliën en slurries.
De nokkenvlinderklep onderscheidt zich door zijn van schroefdraad voorziene nokken, die onafhankelijke bevestiging op flenzen mogelijk maken. Dit maakt het structureel sterker dan waferkleppen en geschikt voor end-of-line service. In de praktijk betekent dit dat operators één kant van de pijpleiding kunnen verwijderen voor onderhoud zonder de andere kant te verstoren, zolang er maar een blinde flens aanwezig is.
Deze flexibiliteit maakt vlinderkleppen met nokken onmisbaar in kritieke industrieën zoals de olie- en gassector, de scheepvaart en de waterzuivering. In een raffinaderij kunnen de kosten van stilstand bijvoorbeeld oplopen tot duizenden dollars per uur. Door het gebruik van een nokklep wordt alleen het getroffen leidinggedeelte afgesloten, waardoor de verstoring tot een minimum wordt beperkt.
Vlinderkleppen worden in verschillende industrieën gebruikt voor zowel aan/uit- als smoringsdiensten:
● HVAC-systemen zijn afhankelijk van wafer-vlinderkleppen voor de regeling van gekoeld of warm water.
● De scheepsbouw maakt gebruik van gelugde kleppen voor ballast- en brandstofoverdracht, waarbij veiligheid essentieel is.
● Waterzuiveringsinstallaties gebruiken beide typen, afhankelijk van de vraag of isolatieflexibiliteit of kostenbesparingen de prioriteit hebben.
● Chemische verwerkingsfabrieken geven de voorkeur aan nokkenkleppen omdat deze bestand zijn tegen hoge druk en agressieve vloeistoffen.
Tip: Kies voor waferkleppen als de ruimte en het budget beperkt zijn, maar kies voor vlinderkleppen met nokken als betrouwbaarheid en drukprestaties van cruciaal belang zijn.
De verbindingsmethode bepaalt een groot deel van het prestatieverschil. Vlinderkleppen met nokken zijn voorzien van metalen nokken rond het huis, waardoor directe bevestiging aan elke flens mogelijk is. Hierdoor kunnen beide zijden van de klep onafhankelijk worden verwijderd.
Vlinderkleppen zonder nokken (waferkleppen) zijn echter afhankelijk van lange bouten die door beide flenzen en het kleplichaam gaan. Zonder nokken kunnen ze geen eenzijdige demontage ondersteunen. Dit ontwerp is lichter maar minder veelzijdig in veeleisende systemen.
Installatie is een ander punt van verschil. Een klep in nokstijl kan dienen als een eindelijnsklep. Wanneer het wordt afgedekt met een blinde flens, isoleert het secties voor reparatie of inspectie. Dit maakt het waardevol in systemen die zich geen volledige afsluiting kunnen veroorloven.
Een wafer-vlinderklep moet altijd tussen twee flenzen worden ingeklemd. Als een van beide partijen onderhoud nodig heeft, moet het hele systeem worden stilgelegd. Voor sectoren zoals gemeentelijke HVAC, waar stilstand een beperkte impact op de kosten heeft, is dit acceptabel. In omgevingen waar veel op het spel staat, zoals olie en gas, is dit een verplichting.
Lug-vlinderkleppen zijn ontworpen om hogere drukken en temperaturen aan te kunnen. Veel ontwerpen zijn bestand tegen ANSI-klasse 150–300, waardoor ze geschikt zijn voor kritische pijpleidingen. Hun schroefdraadverbinding zorgt voor een betrouwbare afdichting, zelfs onder trillingen.
Wafer-vlinderkleppen zijn daarentegen geschikt voor toepassingen met matige druk, vaak tot PN16. Ze werken doorgaans tussen -10°C en 120°C. Hun lichtere constructie en rubberen zittingen werken goed voor schoonwater- of HVAC-systemen, maar hebben moeite met schurende media of media met hoge temperaturen.
Onderhoudsstrategie bepaalt de klepselectie. Vlinderkleppen met nokken maken gedeeltelijke isolatie mogelijk: operators kunnen alleen de stroomafwaartse of stroomopwaartse zijde afsluiten, waardoor de stilstandtijd wordt verminderd. Voor faciliteiten zoals energiecentrales vertaalt dit zich in grote kostenbesparingen.
Wafer-vlinderkleppen vereisen volledige uitschakeling van het systeem voor onderhoud. Hoewel dit in kleine systemen misschien niet uitmaakt, kan dit in installaties met continue processen leiden tot langdurige stilstand en productieverliezen.
Waferkleppen zijn goedkoper in aanschaf en installatie. Hun slanke ontwerp betekent minder materialen, een lager transportgewicht en eenvoudiger gebruik. Hun levenscycluskosten kunnen echter stijgen als ze niet goed zijn uitgelijnd of te veel worden gebruikt in hogedruksystemen.
Gesleepte kleppen kosten vooraf meer vanwege robuuste materialen en complexere constructie. Toch werpen ze in kritieke industrieën hun vruchten af door minder stilstand, een langere levensduur en een veiligere werking.
Criteria | Wafer-vlinderklep | Gedragen vlinderklep |
Verbinding | Geklemd tussen flenzen | Vastgeschroefd met schroefdraadnokken |
Eindelijnsservice | Nee | Ja, met blindflens |
Drukklasse | Laag-medium | Middelhoog |
Onderhoud | Volledige afsluiting | Gedeeltelijke isolatie |
Kosten | Laag vooraf | Hoger vooraf, lagere levenscyclus |
Toepassingen | HVAC, licht water | Olie, gas, chemie, marine |
Opmerking: Voor hogedruksystemen of kritieke industrieën zijn vlinderkleppen met nokken de veiligere keuze voor de lange termijn.

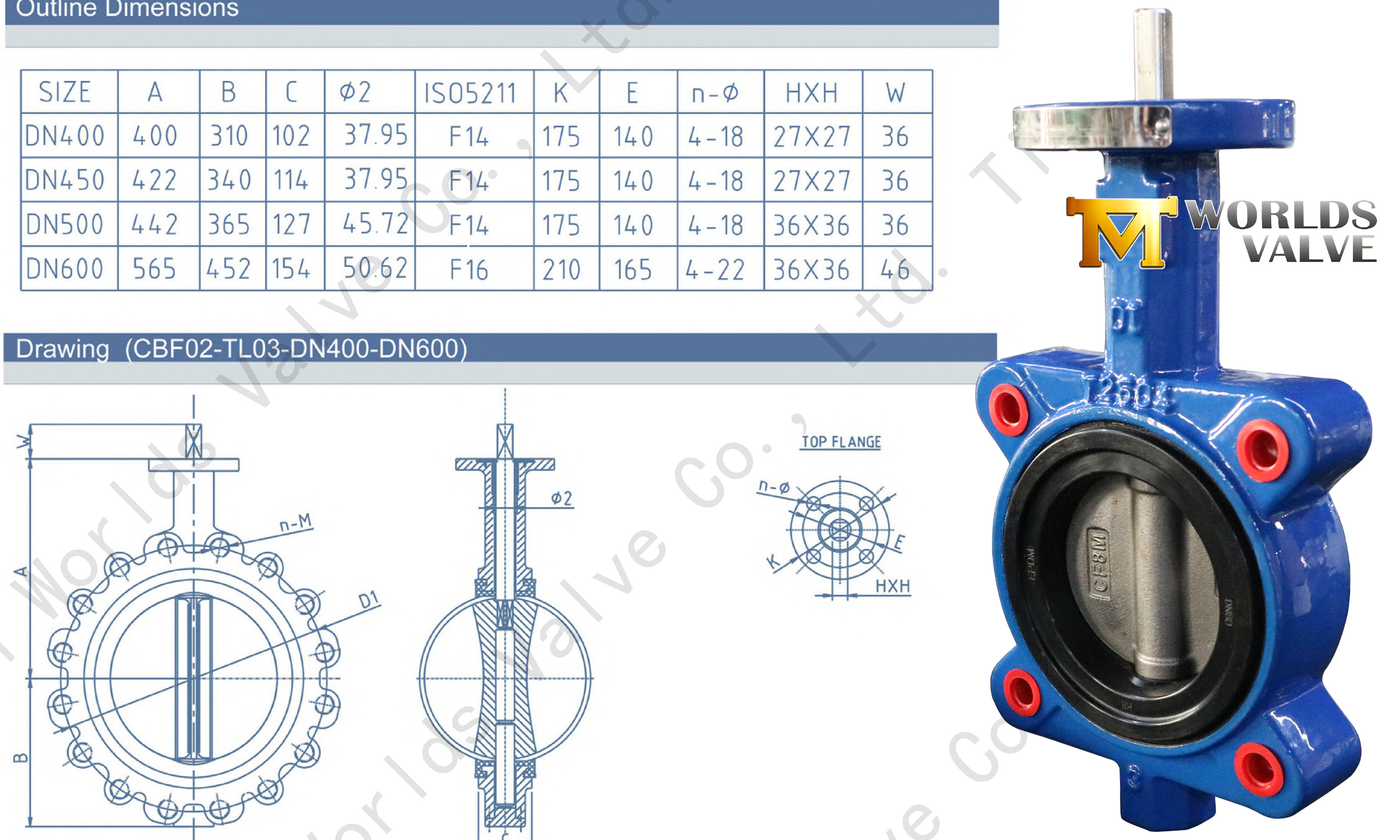

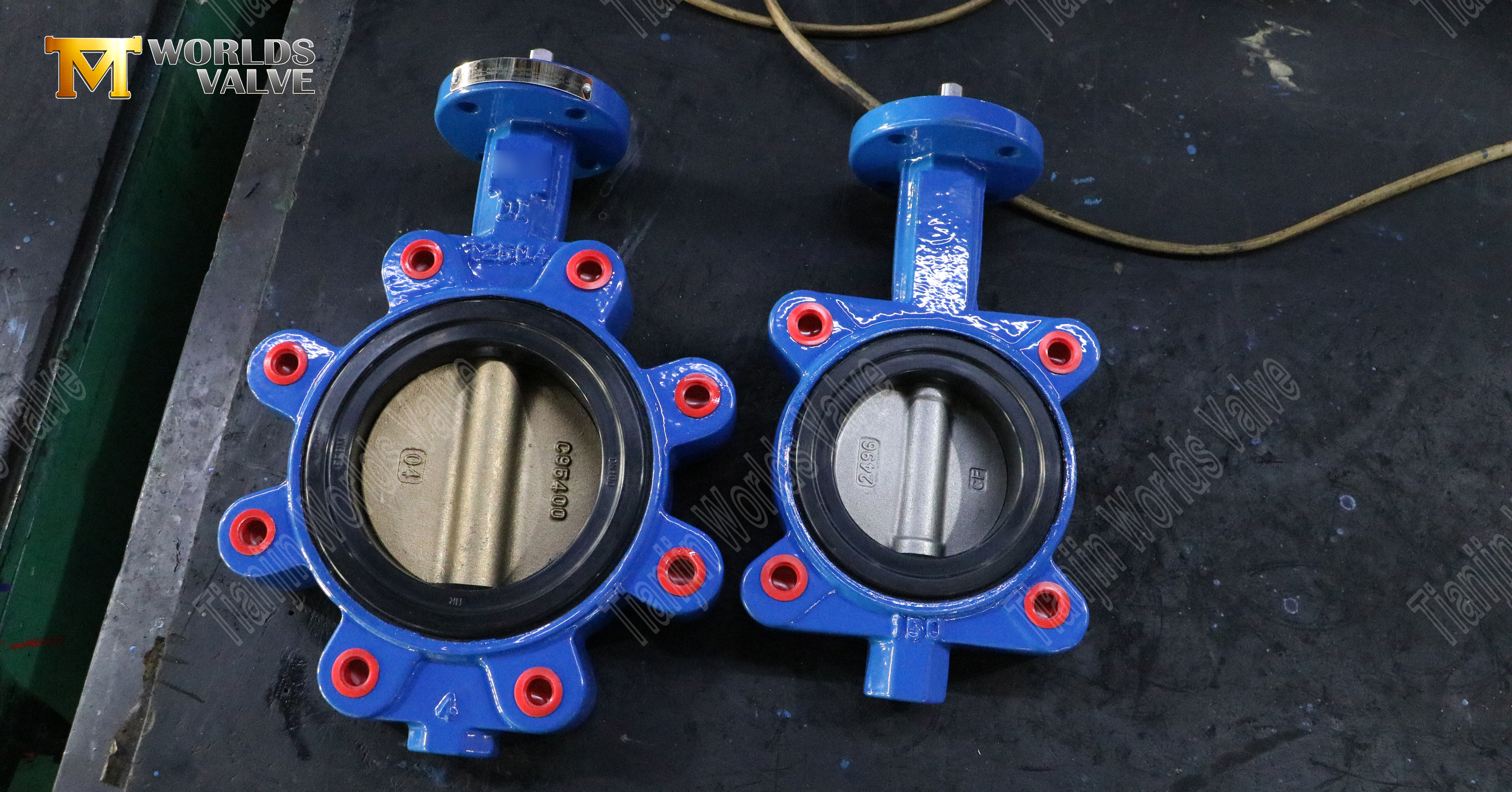

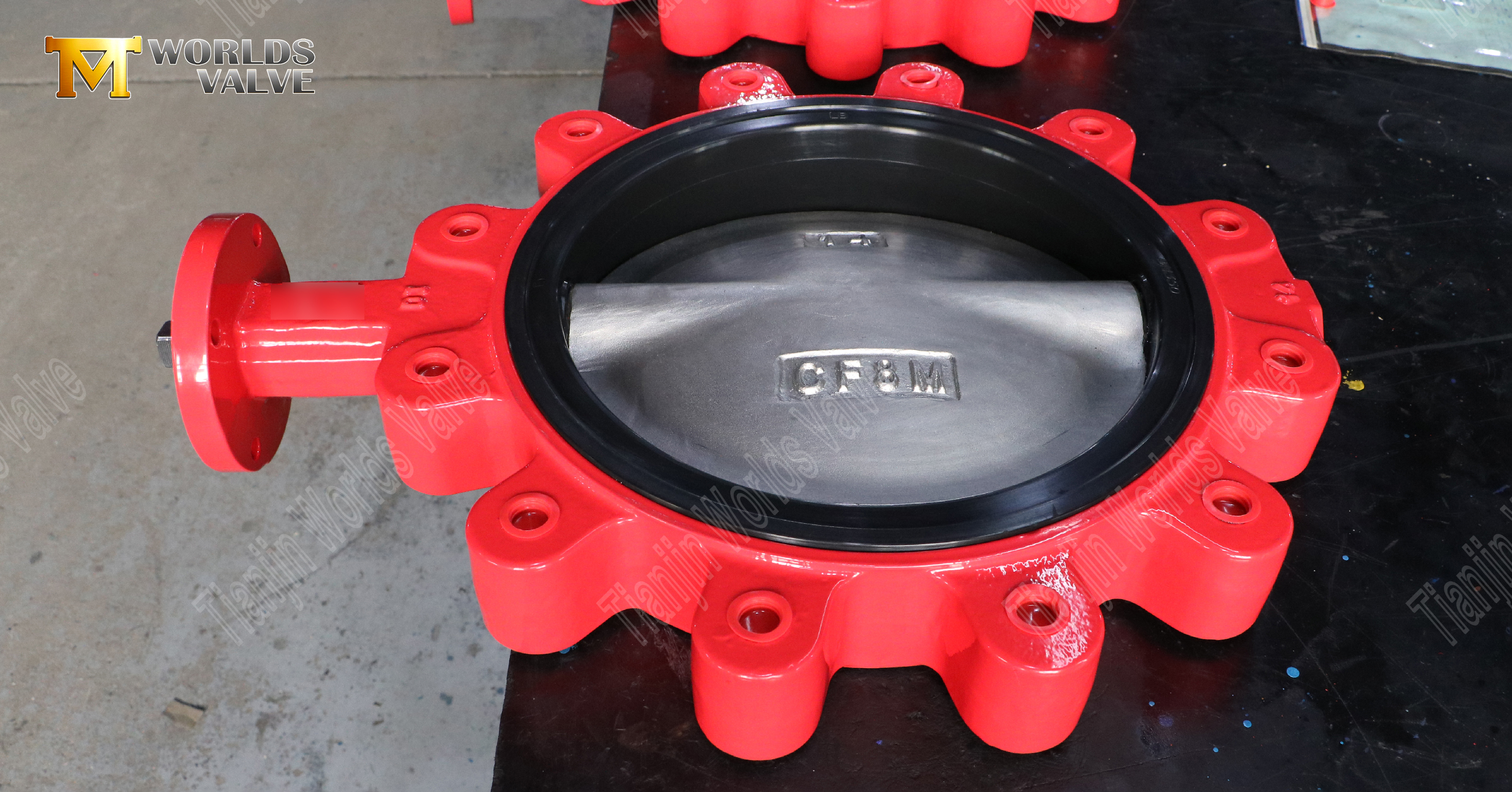

Lugkleppen zijn vaak gemaakt van nodulair gietijzer of roestvrij staal, met opties voor EPDM-, rubber- of metalen zittingen. Dankzij deze materiaalsterkte zijn ze bestand tegen extreme drukvariaties en temperatuurschommelingen. Ze ondersteunen ook schurende vloeistoffen zoals slurries.
Wafer-vlinderkleppen zijn lichtgewicht en compact, vaak gemaakt van roestvrij staal, gietijzer of PVC. Hun kleinere voetafdruk maakt ze ideaal voor systemen met beperkte ruimte, zoals HVAC-units, waarbij gewichtsvermindering de installatiestress op pijpleidingen verlaagt.
De nokken met schroefdraad in nokkleppen helpen de pijpleidingbelastingen gelijkmatig te verdelen, waardoor de spanning op flenzen en pakkingen wordt verminderd. Deze functie voorkomt ook een verkeerde uitlijning, waardoor de betrouwbaarheid van de afdichting onder trillingen wordt verbeterd.
Hoewel beide ontwerpen verkrijgbaar zijn in verschillende diameters, worden nokkenvlinderkleppen over het algemeen aanbevolen voor hogedrukpijpleidingen met een grote diameter, waar veiligheid en duurzaamheid topprioriteiten zijn.
Tip: Voor leidingdiameters boven DN300 bieden gelugde vlinderkleppen betere stabiliteit en veiligheidsmarges.
Lug vlinderkleppen blinken uit in leidingen met wisselende of hoge drukken. Hun schroefdraadstructuur houdt de afdichting intact en voorkomt lekken in systemen die chemicaliën, stoom of gassen onder druk vervoeren.
Wafer-vlinderkleppen zijn beter geschikt voor omgevingen met lage druk, zoals gekoeldwaterdistributie of ventilatiesystemen. Als u ze onder hoge druk gebruikt, riskeert u voortijdige slijtage of lekkage.
● Waferkleppen: werken tot ~120°C.
● Lugkleppen: bestand tot ~250°C, afhankelijk van het materiaal van de zitting.
Dit maakt nokkleppen geschikt voor de energieopwekking, olie- en petrochemische industrie, terwijl waferkleppen geschikt zijn voor gemeentelijke watersystemen.
Wafer-vlinderkleppen bieden doorgaans een lagere drukval, waardoor pompenergie in lagedruksystemen wordt bespaard. Lugkleppen kunnen een iets hogere drukval introduceren vanwege hun zwaardere constructie, maar ze compenseren dit met een superieure afdichting onder spanning.
Kleppen in nokstijl kunnen frequente openings- en sluitcycli aan zonder prestatieverlies. Hun robuuste ontwerp is bestand tegen slijtage, waardoor ze ideaal zijn voor installaties met continue processen. Waferkleppen zijn weliswaar betrouwbaar in gematigde cycli, maar moeten onder veeleisende omstandigheden mogelijk eerder worden vervangen.
Opmerking: Zorg ervoor dat de klepmaterialen altijd overeenkomen met het vloeistoftype om de levensduur te maximaliseren.
Wafer-vlinderkleppen zijn licht, compact en snel te installeren, waardoor ze populair zijn bij retrofits en kleine projecten. Ze vereisen minder bouten en minder koppel, wat de arbeidskosten verlaagt.
Lugkleppen zijn zwaarder en vereisen meer bouten, maar hun ontwerp zorgt voor een sterkere, stabielere bevestiging. Dit loont de moeite in veeleisende omgevingen waar trillingen of drukveranderingen vaak voorkomen.
Met een nokkenvlinderklep kunnen operators één kant van de pijpleiding isoleren, onderdelen vervangen en de werkzaamheden snel hervatten. Bij waferkleppen vereist elke vervanging een volledige uitschakeling van het systeem, waardoor de stilstandtijd wordt verlengd.
In sectoren met een hoog risico is veiligheid van het allergrootste belang. Gelugde vlinderkleppen kunnen pijpleidingen veilig afdekken wanneer ze worden gecombineerd met een blinde flens, waardoor lekken of onbedoelde ontlading worden voorkomen. Waferkleppen kunnen deze functie niet bieden.
Hoewel de installatie van nokkenkleppen meer arbeid vergt, verminderen ze de onderhoudsonderbrekingen op de lange termijn. Waferkleppen zijn sneller te installeren, maar kunnen gedurende hun levensduur frequentere uitval van de volledige leiding veroorzaken.
Tip: Voor fabrieken waar de kosten voor stilstand in duizenden per uur worden gemeten, zijn vlinderkleppen met nokken een slimmere investering.
Wafer-vlinderkleppen zijn goedkoper in aanschaf en kosten vaak 20-30% minder dan gelugde kleppen van dezelfde maat (gegevens variëren per fabrikant, moeten worden geverifieerd).
Lugkleppen compenseren de hogere initiële kosten door de uitvaltijd te minimaliseren en langer mee te gaan onder stress. In industrieën zoals de petrochemie rechtvaardigt dit vaak de initiële kosten.
● Waferkleppen: lagere initiële kosten, hoger verborgen onderhoud.
● Lugkleppen: hogere initiële kosten, lagere levenscycluskosten in kritieke systemen.
Als uw systeem lage druk en niet-kritisch is, bieden waferkleppen uitstekende besparingen. Als uw pijpleiding onder hoge druk staat of van cruciaal belang is voor de veiligheid, bieden nokkleppen een langere levensduur.
In de olie- en gas- en petrochemische industrie transporteren pijpleidingen vaak chemisch agressieve vloeistoffen onder hoge druk. Deze omgevingen vragen om kleppen die bestand zijn tegen extreme operationele omstandigheden en tegelijkertijd de betrouwbaarheid en veiligheid van het systeem garanderen. Vlinderkleppen met nokken hebben de voorkeur omdat de nokken met schroefdraad een veilige bevestiging rechtstreeks op de flenzen mogelijk maken, waardoor een sterke verbinding ontstaat die de structurele integriteit handhaaft onder hoge druk en wisselende temperaturen. In tegenstelling tot waferkleppen kunnen bij gelugde kleppen één kant van de pijpleiding worden losgekoppeld voor onderhoud of vervanging, zonder dat het hele systeem wordt uitgeschakeld. Dit gedeeltelijke isolatievermogen is van cruciaal belang in petrochemische fabrieken en raffinaderijen, waar stilstand duizenden dollars per uur kan kosten. Bovendien kunnen nokkenvlinderkleppen corrosieve of schurende vloeistoffen verwerken met de juiste zitting- en behuizingsmaterialen, waardoor prestaties op de lange termijn worden gegarandeerd. Hun robuuste constructie vermindert ook het risico op lekken of catastrofale storingen in kritieke pijpleidingen. Voor ingenieurs en onderhoudsteams zorgt deze combinatie van duurzaamheid, betrouwbaarheid en operationele flexibiliteit ervoor dat vlinderkleppen met nokken de beste keuze zijn in industriële toepassingen waar veel op het spel staat, waardoor zowel de veiligheid als de kostenefficiëntie gedurende de levensduur van de klep worden gegarandeerd.
In HVAC-systemen en gemeentelijke waterzuiveringsinstallaties zijn de druk- en temperatuurvereisten over het algemeen gematigd, waardoor wafer-vlinderkleppen een ideale oplossing zijn. Deze kleppen zijn lichtgewicht en compact, wat de installatie vereenvoudigt in zowel nieuwe systemen als retrofitprojecten waar de ruimte beperkt is. Door hun eenvoudigere constructie zijn ze vooraf goedkoper in vergelijking met gelugde kleppen, waardoor ze aantrekkelijk zijn voor projecten met krappe budgetbeperkingen. Waferkleppen zijn ook geschikt voor waterdistributie onder lage druk, gekoeldwaterleidingen en licht industriële toepassingen, waar frequente hogedrukcycli of extreme omgevingsomstandigheden geen probleem zijn. Het compacte ontwerp minimaliseert de spanning op pijpleidingen, waardoor de arbeidskosten en installatietijd worden verminderd. Hoewel ze niet kunnen worden gebruikt voor end-of-line-isolatie, bieden waferkleppen betrouwbare prestaties in systemen waar volledige shutdowns voor onderhoud acceptabel zijn. Deze balans tussen kosten, installatiegemak en adequate prestaties onder gematigde omstandigheden maakt wafer-vlinderkleppen de voorkeurskeuze voor veel gemeentelijke, commerciële en licht-industriële toepassingen, vooral waar operationele stilstand minder kritisch is.
Maritieme en offshore-toepassingen worden geconfronteerd met unieke uitdagingen, waaronder constante trillingen van motoren en golven, beweging als gevolg van de bewegingen van het schip en blootstelling aan corrosieve zoutwateromgevingen. In deze omstandigheden zijn nokkenvlinderkleppen essentieel omdat hun van schroefdraad voorziene nokken een veilige bevestiging aan de flenzen mogelijk maken, waardoor superieure stabiliteit en trillingsweerstand wordt geboden in vergelijking met waferkleppen. Dit zorgt ervoor dat de klep bij constante beweging goed afgedicht blijft, waardoor het risico op lekkage of onbedoelde ontlading wordt verminderd. Bovendien kunnen gelugde kleppen functioneren als eindkleppen wanneer ze worden gecombineerd met blinde flenzen, waardoor onderhoudspersoneel secties van de leidingen kan isoleren zonder het hele systeem uit te schakelen. Deze mogelijkheid is vooral belangrijk op offshore-platforms en zeeschepen, waar systeemuitval aanzienlijke operationele en veiligheidsimplicaties kan hebben. Het robuuste ontwerp van vlinderkleppen met nokken is ook bestand tegen herhaalde cycli van openen en sluiten, wat gebruikelijk is bij ballast-, brandstof- en wateroverdrachtsystemen. Hun corrosiebestendige materialen, zoals roestvrij staal of gecoat nodulair gietijzer, vergroten de duurzaamheid nog meer, waardoor ze onmisbaar zijn voor betrouwbare prestaties op de lange termijn in veeleisende maritieme omgevingen.
Energieopwekkingsinstallaties, vooral die met stoom onder hoge druk, thermische processen of toevoerleidingen voor chemicaliën, hebben kleppen nodig die extreme temperaturen en drukken kunnen verdragen en toch een betrouwbare afdichting behouden. Lug-vlinderkleppen worden veel gebruikt in deze toepassingen vanwege hun robuuste constructie en het vermogen om vloeistoffen onder hoge druk te verwerken zonder te lekken. Dankzij de nokken met schroefdraad kunnen de kleppen stevig op de flenzen worden vastgeschroefd, waardoor de mechanische spanning op de pijpleiding wordt verminderd en een verkeerde uitlijning wordt voorkomen die de afdichting in gevaar zou kunnen brengen. Deze sterkte is van cruciaal belang in hogedrukstoompijpleidingen, waar zelfs kleine lekken gevaarlijk en kostbaar kunnen zijn. Bovendien vergemakkelijken gelugde kleppen de gedeeltelijke isolatie van pijpleidingsecties tijdens onderhoud, waardoor energiecentrales in andere delen van het systeem kunnen blijven functioneren. Deze mogelijkheid vermindert de uitvaltijd en operationele verstoring aanzienlijk, wat cruciaal is voor faciliteiten die een continue energieproductie moeten handhaven. Met de juiste materiaalkeuze voor het kleplichaam en de zittingen zijn nokkenvlinderkleppen bestand tegen schurende of corrosieve media, hoge temperaturen en frequente cycli, waardoor duurzaamheid op de lange termijn wordt gegarandeerd. Hun combinatie van veiligheid, betrouwbaarheid en operationele flexibiliteit maakt ze tot de voorkeurskeuze van ingenieurs die kritieke infrastructuur voor energieopwekking ontwerpen of onderhouden.
Bij het selecteren van een vlinderklep is het essentieel om rekening te houden met de druk- en temperatuurbereiken van het systeem, aangezien deze rechtstreeks van invloed zijn op de prestaties en veiligheid van de klep. Men moet ook evalueren of de klep moet dienen als een end-of-line-isolatieapparaat, wat van invloed is op de vraag of een nok- of wafelklep geschikt is. Een andere belangrijke overweging is hoe vaak het systeem onderhoud of gedeeltelijke uitschakelingen vereist, aangezien dit van invloed is op de vraag of gedeeltelijke isolatiemogelijkheden, zoals die geboden door gelugde kleppen, noodzakelijk zijn. Het begrijpen van deze operationele vereisten zorgt ervoor dat de geselecteerde klep aan de eisen van het systeem kan voldoen zonder risico op lekkage, uitval of voortijdige uitval. Ingenieurs moeten ook rekening houden met het type vloeistof (of het nu gaat om schoon water, stoom, chemicaliën of slurries), omdat materiaalcompatibiliteit invloed heeft op zowel de duurzaamheid als de betrouwbaarheid van de afdichting. Door deze vragen vooraf te stellen, kunnen besluitvormers het juiste kleptype afstemmen op de specifieke behoeften van hun systeem, waardoor kostbare fouten of operationele inefficiënties worden vermeden.
De laatste stap bij de klepselectie is het afstemmen van het kleptype op de specifieke operationele behoeften van het systeem. Voor gemeentelijke waterprojecten, lagedrukdistributielijnen of HVAC-systemen bieden wafer-vlinderkleppen vaak voldoende prestaties terwijl de kosten laag blijven. Voor raffinaderijen, chemische fabrieken, energiecentrales of offshore maritieme installaties zijn vlinderkleppen met nokken de hogere investering waard vanwege hun verbeterde drukbehandeling, duurzaamheid en onderhoudsflexibiliteit. Beslissers moeten rekening houden met factoren zoals de diameter van de pijpleiding, de verwachte stroomsnelheden, het operationele temperatuurbereik en de onderhoudsfrequentie. Door deze systeemparameters zorgvuldig te beoordelen en zowel de initiële kosten als de levenscycluskosten te evalueren, kunnen ingenieurs een klep selecteren die prestaties, betrouwbaarheid en kostenefficiëntie in evenwicht houdt. Door prioriteit te geven aan de totale eigendomskosten en operationele veiligheid wordt waarde op de lange termijn gegarandeerd, wordt de downtime verminderd en worden consistente systeemprestaties gehandhaafd in veeleisende industriële omgevingen.
In dit artikel wordt het verschil tussen Y-type zeef, vlinderklep, wafer-vlinderklep en wafelkleppen. Lugkleppen bieden een sterkere constructie, end-of-line-service en hogere drukbehandeling, terwijl waferkleppen lichter en kosteneffectiever zijn voor lagedruksystemen. Het kiezen van de juiste klep zorgt voor veiligheid, efficiëntie en minder uitvaltijd. Bij Tianjin Werelden Valve Co., Ltd.bieden wij duurzame kleppen die zijn ontworpen voor betrouwbare prestaties en operationele waarde op de lange termijn.
A: Een vlinderklep met nokken is een klep met nokken met schroefdraad voor montage op flenzen, waardoor service aan het einde van de lijn en gedeeltelijke isolatie van de pijpleiding mogelijk zijn.
A: Vlinderkleppen met nokken ondersteunen hogere druk en flexibiliteit bij onderhoud, terwijl kleppen zonder nokken afhankelijk zijn van waferverbindingen en volledige uitschakelingen.
A: Ze zijn ideaal voor de olie-, gas-, maritieme en chemische industrie vanwege hun duurzaamheid, drukbehandeling en onderhoudsefficiëntie.
A: Wafer-vlinderkleppen zijn lichtgewicht, kosteneffectief en geschikt voor lagedruksystemen zoals HVAC en gemeentelijk water.
A: Lug-vlinderkleppen hebben de voorkeur vanwege hun ruimtebesparende, compacte ontwerp en kosteneffectiviteit in vergelijking met schuif- of klepafsluiters. Een belangrijk voordeel is dat de uiteinden in nokstijl onafhankelijke installatie aan elke kant van de pijpleiding mogelijk maken, waardoor verwijdering of onderhoud gemakkelijk mogelijk is zonder de hele lijn los te koppelen, zoals een 'afneembare verbinding' die het leidingsysteem intact houdt.
A: De installatie van een vlinderklep heeft invloed op de systeemuitval. Lugkleppen maken gedeeltelijke isolatie mogelijk, waferkleppen vereisen volledige uitschakeling.
A: Lugkleppen hebben hogere initiële kosten, maar lagere levenscycluskosten. Waferkleppen zijn in eerste instantie goedkoper, maar kunnen de onderhoudskosten verhogen.
