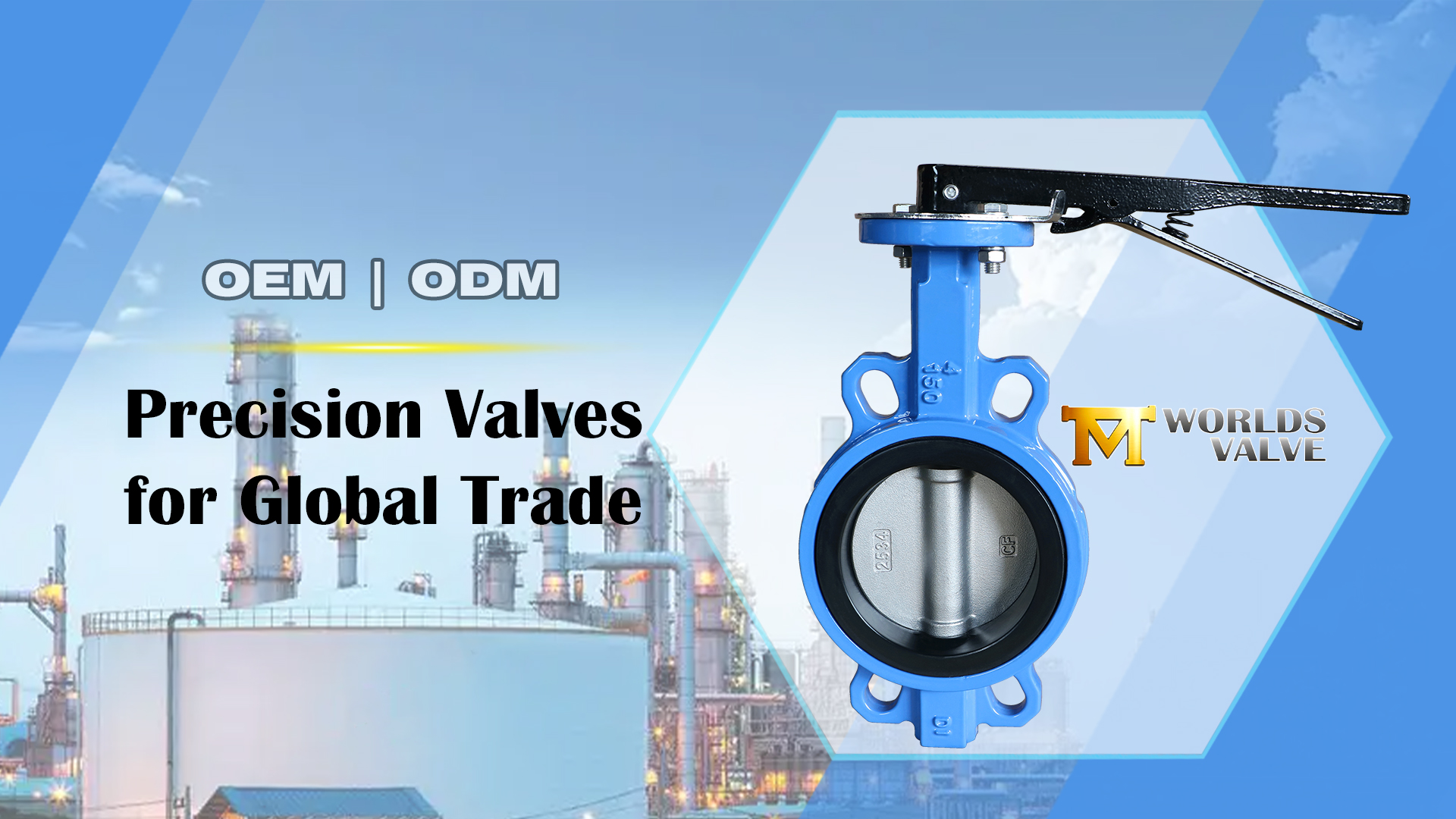

Wafer-vlinderkleptoepassingen in de moderne industrie

Belangrijkste verschillen tussen typen vlinderkleppen:

De wafelstijl is vooral populair in de moderne industrie omdat deze de balans biedt tussen efficiëntie, kosten en betrouwbaarheid. Ze minimaliseren ook het gewicht en de voetafdruk, waardoor het achteraf inbouwen van oudere systemen eenvoudiger wordt.

Hoe Wafer-vlinderkleppen werken

Deze kleppen werken op een kwartslagmechanisme. Door de actuator te draaien, roteert de schijf, waardoor de stroming wordt geblokkeerd of mogelijk wordt gemaakt. De stroomregeling is soepel en de drukregeling is consistent omdat de positie van de schijf direct correleert met de stroomsnelheid. Vaak zien we veerkrachtige zittingen of PTFE-gevoerde kleppen, die een goede afdichting garanderen, zelfs onder hoge druk of bijtende vloeistoffen.

Stroombedieningspunten:

• 0°volledig gesloten, waardoor vloeistofdoorgang wordt voorkomen.

• 45° gedeeltelijk open, maakt gecontroleerde doorstroming mogelijk voor smoren.

• 90° volledig open, minimale weerstand, hoge stroomefficiëntie.

Het wafelontwerp houdt de installatie eenvoudig: ze passen tussen bestaande leidingen zonder dat er extra ondersteuning nodig is. Materialen variëren, waaronder roestvrij staal, gietijzer of kunststoffen, waardoor ze aanpasbaar zijn in alle industrieën die met zuren, basen en schoon water omgaan.

In moderne toepassingen kan het type actuator variëren. Handmatige handgrepen, door tandwielen bediende actuatoren of elektrische actuatoren bieden flexibiliteit, afhankelijk van de systeembehoeften. Elke keuze heeft invloed op de regelsnelheid en precisie, maar ze zorgen allemaal voor een consistente afdichting en minimale lekkage.

Belangrijke industriële toepassingen van wafer-vlinderkleppen

Waterbehandeling en -distributie

Wafer-vlinderkleppen worden veel gebruikt in gemeentelijke watersystemen en industriële waterzuiveringsinstallaties. Ze helpen de stroom nauwkeurig te beheren, wat van cruciaal belang is voor het handhaven van een consistente waterdruk over netwerken. Hun resistente materialen, zoals PTFE of roestvrij staal, maken ze geschikt voor gedemineraliseerd water of licht corrosieve chemicaliën die vaak voorkomen in behandelingsprocessen. De installatie is eenvoudig omdat het waferontwerp netjes tussen de flenzen past, waardoor stilstand en arbeidskosten worden verminderd. Ze maken ook een snelle uitschakeling in noodgevallen mogelijk, waardoor besmetting of systeemschade wordt voorkomen.

Toepassingen in watersystemen:

• Debietcontrole voor pompstations: Reguleert de waterbeweging om een consistente druk te behouden.

• Terugstroompreventie: Beschermt schone waterleidingen tegen verontreiniging tijdens systeemstoringen.

• Regelgeving voor chemische dosering: Zorgt voor nauwkeurige controle van behandelingschemicaliën.

HVAC en gebouwentechniek

In verwarmings-, ventilatie- en airconditioningsystemen (HVAC) zijn wafer-vlinderkleppen essentieel voor het regelen van gekoeld water en warmwaterleidingen. Ze bieden ruimtebesparende voordelen vergeleken met traditionele kleppen, wat cruciaal is in moderne gebouwen waar de leidingruimte beperkt is. Deze kleppen ondersteunen ook automatisering, waardoor temperatuurzones op afstand kunnen worden bediend.

HVAC-voordelen:

• Compacte installatie: Past gemakkelijk in krappe leidingen in gebouwen.

• Efficiënte stroomregeling: Handhaaft een stabiele temperatuurverdeling.

• Automatiseringsvriendelijk: Compatibel met actuatoren voor afstandsbediening.

Chemische en petrochemische industrie

Industrieën die sterke zuren, basen en corrosieve vloeistoffen verwerken, profiteren van wafer-vlinderkleppen vanwege hun duurzaamheid en hoge weerstand tegen chemische slijtage. Ze werken betrouwbaar onder hoge druk en hoge temperaturen, waardoor ze geschikt zijn voor proceslijnen in chemische fabrieken en raffinaderijen. Het selecteren van het juiste schijf- en zittingmateriaal is essentieel voor het behouden van de levensduur van de klep en het voorkomen van lekkages.

Voordelen van de chemische industrie:

• Roestvrijstalen schijf: Biedt corrosie- en temperatuurbestendigheid.

• PTFE-voering: Zorgt voor compatibiliteit met agressieve chemicaliën.

• Tandwielactuators: Maakt nauwkeurige geautomatiseerde stroomregeling mogelijk.

Toepassingen op het gebied van voedingsmiddelen, dranken en afvalwater

Hygiëne en veiligheid zijn cruciaal in de voedingsmiddelen- en drankenindustrie, en wafer-vlinderkleppen ondersteunen deze behoeften met gladde interne oppervlakken en eenvoudig schoon te maken ontwerpen. Ze spelen ook een cruciale rol bij het afvalwaterbeheer, zorgen voor een betrouwbare stroomregeling en voorkomen terugstroming. In beide sectoren zorgt de combinatie van een compact ontwerp, de veelzijdigheid van materialen en een goede afdichting voor operationele efficiëntie.

Toepassingen in voedsel en afvalwater:

• Productie van sanitaire dranken: Zorgt voor een hygiënische omgang met vloeistoffen.

• Pijpleidingen voor vloeibaar voedsel: Vermindert besmettingsrisico's.

• Riool- en afvalwaterbeheer: Biedt betrouwbaar stroombeheer en voorkomt terugstroming.

Voordelen van het gebruik van Wafer-vlinderkleppen in de moderne industrie

Compact ontwerp en eenvoudige installatie

Wafer-vlinderkleppen onderscheiden zich door hun slanke profiel en lichtgewicht constructie, waardoor ze gemakkelijker te installeren zijn dan omvangrijke schuif- of klepafsluiters. Ze passen netjes tussen pijpflenzen en vereisen geen extra ondersteuning, wat zowel tijd als arbeid bespaart. Dit ontwerp vermindert de spanning op pijpleidingen, vooral bij renovatieprojecten waar de ruimte krap is. Ingenieurs kiezen vaak voor waferkleppen omdat ze de systeemindelingen vereenvoudigen en verstoringen tijdens onderhoud minimaliseren.

Vergelijking met andere kleptypen:

Efficiëntie en stroombeheersing

Deze kleppen blinken uit in snelle stroommodulatie dankzij hun kwartslagwerking. Een eenvoudige rotatie van 90 graden opent of sluit de klep volledig, waardoor nauwkeurige controle over de vloeistof of het gas mogelijk is. Ze produceren ook een lage drukval, waardoor systemen energiezuinig blijven. Wafer-vlinderkleppen kunnen op betrouwbare wijze verschillende debieten aan, en hun gestroomlijnde schijfontwerp zorgt voor minimale turbulentie, waardoor ze ideaal zijn voor industriële pijpleidingen en geautomatiseerde systemen.

Belangrijkste efficiëntiekenmerken:

• Lagedrukval: Vermindert energieverlies in lange pijpleidingen.

• Snelle 90°-werking: Snelle reactie op veranderende stroomvereisten.

• Smoorvermogen: Gedeeltelijke opening zorgt voor een soepele stroomregeling.

Duurzaamheid en materiaalveelzijdigheid

Duurzaamheid is een belangrijke reden waarom moderne industrieën de voorkeur geven aan wafer-vlinderkleppen. Ze zijn bestand tegen corrosie, slijtage en chemische aantasting door materialen als roestvrij staal, gietijzer en PTFE-voering. De combinatie van schijf en zitting zorgt jarenlang voor een betrouwbare afdichting, waardoor het onderhoud tot een minimum wordt beperkt. Ingenieurs begrijpen dat deze kleppen bestand zijn tegen zware chemische omstandigheden, omgevingen met hoge temperaturen of hoge druk, zonder frequente vervanging.

Kosteneffectiviteit

Door te kiezen voor wafer-vlinderkleppen worden de totale levenscycluskosten verlaagd. Ze zijn goedkoper te installeren, vereisen minder onderhoud en hun energiebesparende ontwerp verlaagt de operationele kosten. Compact ontwerp en minder onderdelen leiden tot minder uitvaltijd tijdens vervangingen. Industrieën vinden ze vaak zuiniger in vergelijking met andere kleppen, vooral in grootschalige water-, HVAC- of chemische systemen waar duizenden kleppen kunnen worden geïnstalleerd.

Kostenbesparende voordelen:

• Lagere installatiekosten: Eenvoudige flensmontage vermindert arbeid.

• Minder onderhoud: Duurzame materialen verlengen de levensduur.

• Energie-efficiëntie: Minimale stromingsweerstand bespaart pompenergie.

• Betrouwbaarheid op lange termijn: Minder frequente vervangingen verminderen de operationele downtime.

Selectie- en onderhoudsoverwegingen

De juiste wafer-vlinderklep kiezen

Het selecteren van de juiste wafer-vlinderklep is cruciaal voor de systeembetrouwbaarheid op de lange termijn. U moet rekening houden met het vloeistoftype, de werkdruk en de temperatuur, omdat deze de materiaalprestaties rechtstreeks beïnvloeden. Bijtende chemicaliën vereisen bijvoorbeeld met PTFE beklede schijven, terwijl stoomsystemen voor hoge temperaturen mogelijk roestvrijstalen of koolstofstalen componenten nodig hebben. Het materiaal van de zitting en de schijf bepaalt de afdichtingsefficiëntie, duurzaamheid en chemische compatibiliteit. Ingenieurs maken vaak een materiaalkeuzetabel om de klepkeuze te vereenvoudigen op basis van de toepassing.

Richtlijnen voor materiaalkeuze:

• Roestvrijstalen schijf en EPDM-zitting: Geschikt voor water en licht corrosieve vloeistoffen.

• Met PTFE gevoerde schijf en PTFE-zitting: Ideaal voor zuren, basen en agressieve chemicaliën.

• Gietijzeren schijf en rubberen zitting: Werkt goed voor HVAC- en gekoeldwaterleidingen.

Activeringsopties

Wafer-vlinderkleppen kunnen handmatig of automatisch worden bediend, afhankelijk van de complexiteit van het systeem. Handmatige handgrepen werken voor kleine pijpleidingen of laagfrequente bewerkingen. Voor geautomatiseerde systemen zorgen pneumatische of elektrische actuatoren voor een snelle, nauwkeurige stroomregeling. Deze actuatoren kunnen worden geïntegreerd in SCADA- of gebouwbeheersystemen, waardoor bewaking en bediening op afstand mogelijk is. Een juiste bediening verbetert de efficiëntie en vermindert de tussenkomst van de operator in moderne industriële opstellingen.

Bedieningskenmerken:

• Handleiding: Eenvoudig, goedkoop, geschikt voor kleinschalige pijpleidingen.

• Pneumatisch: Snelle reactie, ideaal voor industriële systemen met hoge snelheid.

• Elektrisch: Nauwkeurige bediening, compatibel met geautomatiseerde systemen.

Beste praktijken op het gebied van onderhoud

Hoewel wafer-vlinderkleppen duurzaam en onderhoudsarm zijn, garandeert regelmatig onderhoud optimale prestaties. Inspecteer de schijf, zitting en stuurpen op slijtage, vuil of lekkage. Door periodiek te reinigen wordt de ophoping van bijtende of kalkhoudende stoffen voorkomen. Het controleren van de actuator en smering draagt ​​bij aan een soepele werking. Het opstellen van een routineonderhoudsschema kan de levensduur van de klep verlengen en kostbare stilstand voorkomen.

Onderhoudscontrolelijst:

• Visuele inspectie: Controleer op scheuren, corrosie of slijtage van de zitting.

• Operationele test: Draai de klep over het volledige bereik om stijfheid te detecteren.

• Reiniging: Verwijder vuil en afzettingen van interne oppervlakken.

• Smering: Breng geschikte smeermiddelen aan op de stuurpen en de actuatormechanismen.

• Lektesten: Zorg voor een goede afdichting onder operationele druk.

Conclusie

Worlds Valve wafer-vlinderkleppen bieden een compact ontwerp, eenvoudige installatie en nauwkeurige stroomregeling. Ze zijn bestand tegen corrosie en kunnen op betrouwbare wijze omgaan met diverse industriële vloeistoffen. Hun duurzaamheid en lage onderhoud besparen kosten, waardoor ze ideaal zijn voor waterbehandeling, HVAC, chemische en voedingsindustrie. Worlds Valve zorgt voor efficiënte, hoogwaardige kleppen die de systeemprestaties en operationele efficiëntie verbeteren.
