Vlinderkleppen zijn onmisbaar voor vloeistofcontrole in industrieën variërend van waterbehandeling tot chemische verwerking. Het selecteren van het rechterkleptype - wacer, lug of dubbel flens - heeft echter aanzienlijk invloed op de systeemprestaties, installatiekosten en onderhoudsefficiëntie. In deze gids breken we de verschillen, toepassingen en selectiecriteria voor elk type af, waardoor u geïnformeerde beslissingen kunt nemen die zijn afgestemd op de behoeften van uw project.

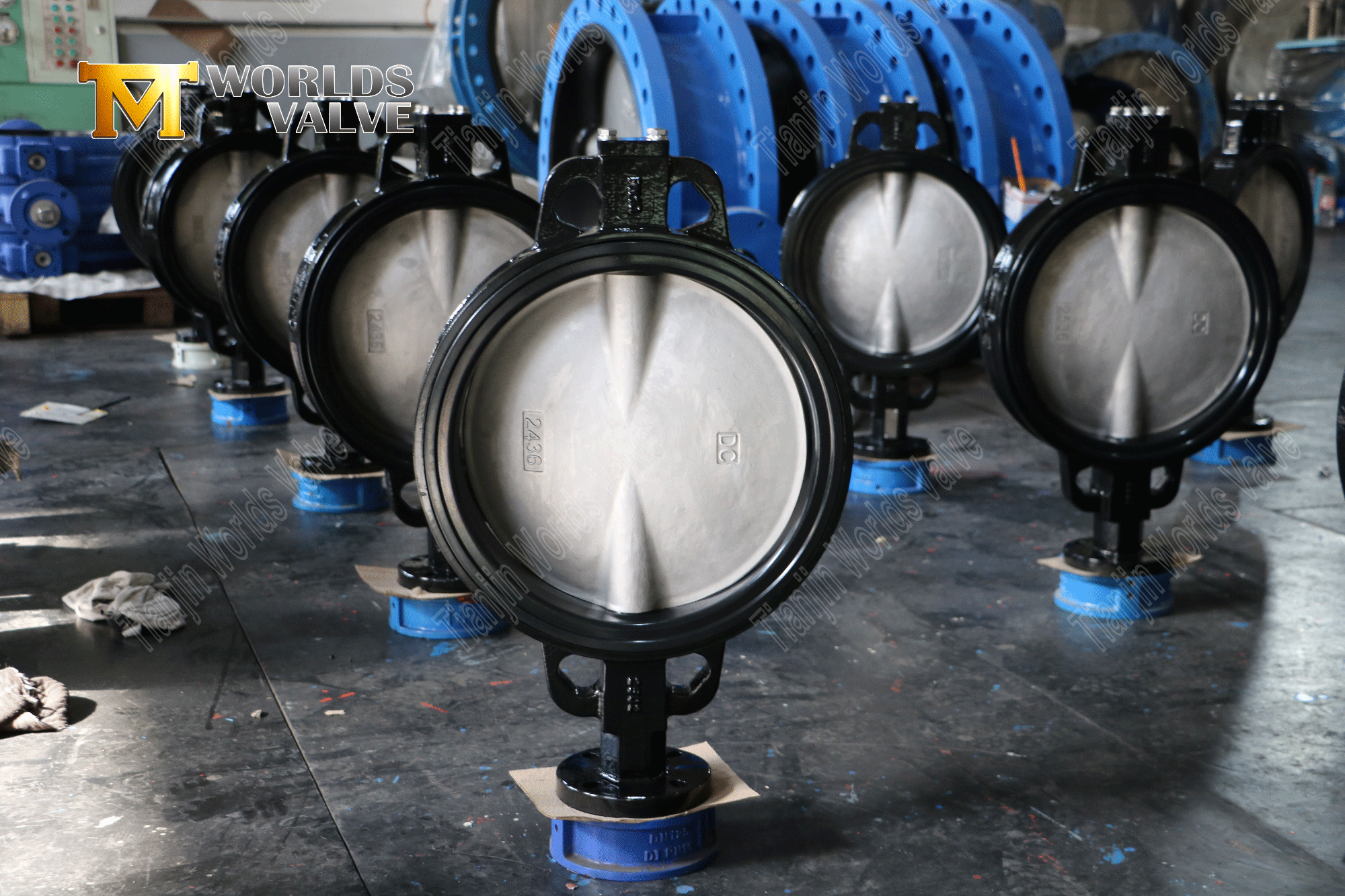

1. Wafel type vlinderventiel

Ontwerp en functionaliteit

• Structuur: A wafelklep is ontworpen om goed te passen tussen twee pijpflenzen, beveiligd door bouten die door de gehele montage gaan.

• Gewicht en kosten: Lichtgewicht en economisch vanwege het minimale materiaalgebruik.

• Installatie: Vereist afstemming met beide flenzen, maar mist inzetstukken met schroefdraad.

PROS

• Space-reddende: Ideaal voor compacte systemen met beperkte ruimte.

• Kosteneffectief: 20–30% goedkoper dan lug- of dubbele flanged kleppen.

• Snelle installatie: Geen behoefte aan bijpassende boutgaten op pijpen.

Nadelen

• Geen pijplijnisolatie: Kan secties van de pijplijn niet isoleren voor onderhoud.

• Drukbeperkingen: Meestal beoordeeld voor lagere drukken (tot klasse 150).

Het beste voor

• HVAC -systemen.

• Waterzuiveringsinstallaties met niet-corrosieve media.

• Lage druk chemische processen.

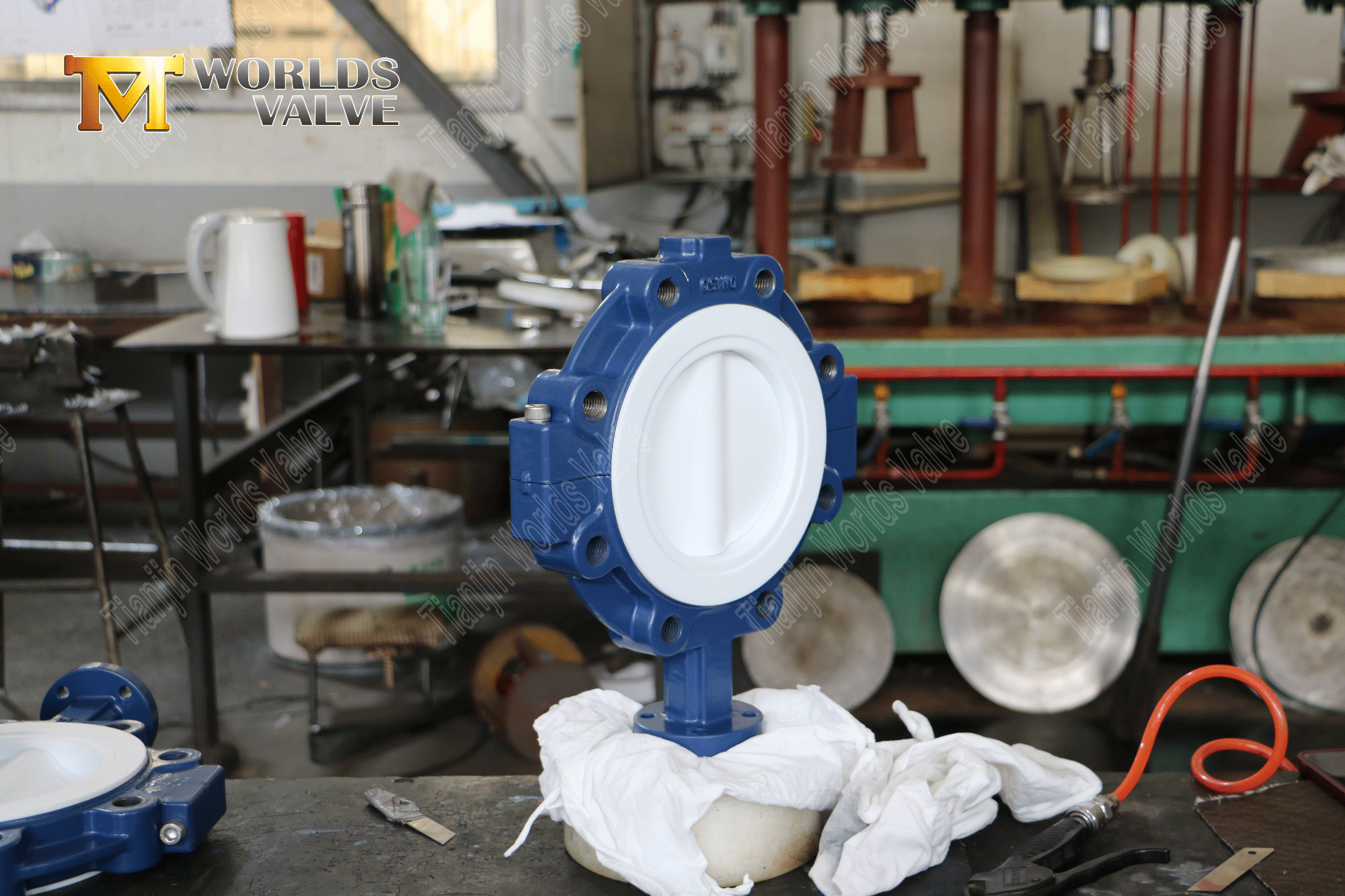

2. Lug -type vlinderkleppen

Ontwerp en functionaliteit

• Structuur: Beschikt over inserts met schroefdraad (nokken) aan beide zijden, waardoor de klep onafhankelijk rechtstreeks aan elke flens kan worden vastgeschroefd.

• Gewicht en kosten: Zwaarder en 15-20% duurder dan wafelkleppen.

PROS

• Pijplijnisolatie: Maakt sectie -geïsoleerd mogelijk zonder de hele pijplijn te demonteren.

• Veelzijdigheid: Geschikt voor systemen die frequent onderhoud vereisen.

• Hogere druktolerantie: Beoordeeld voor maximaal klasse 300.

Nadelen

• Complexe installatie: Vereist een precieze uitlijning van boutgaten.

• Bulkier ontwerp: Niet ideaal voor strakke ruimtes.

Het beste voor

• Brandbeveiligingssystemen.

• Industriële pijpleidingen die periodiek onderhoud vereisen.

• Matige drukolie- en gastoepassingen.

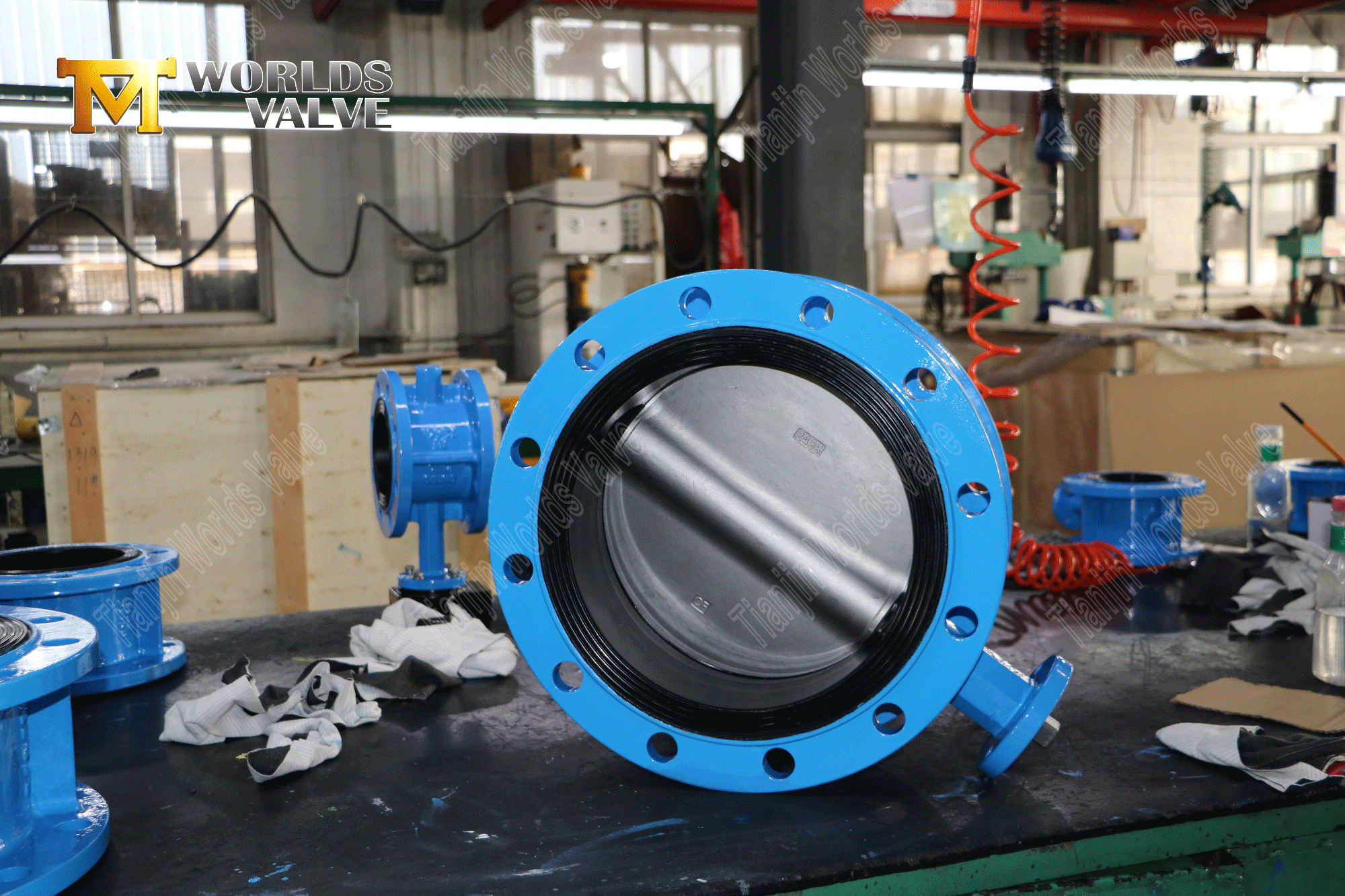

3. Dubbele flens vlinderkleppen

Ontwerp en functionaliteit

• Structuur: Integreert flenzen aan beide uiteinden, gelast of vastgebout aan het kleplichaam.

• Gewicht en kosten: Zwaarste en duurste (30-50% duurder dan lugkleppen).

PROS

• Robuuste afdichting: Dubbelklangontwerp Zorgt voor lekbestendige prestaties in hogedruksystemen.

• Hogedrukcapaciteit: Beoordeeld voor maximaal klasse 600.

• Duurzaamheid: Ideaal voor schurende of corrosieve media.

Nadelen

• Complexe installatie: Vereist lassen of gespecialiseerde bout.

• Space -vereisten: Niet geschikt voor compacte setups.

Het beste voor

• Hogedrukolie- en gaspijpleidingen.

• Chemische planten die corrosieve vloeistoffen hanteren.

• Stoomsystemen voor stroomopwekking.

4.Hoe te kiezen: 5 kritieke factoren

• Systeemdruk

Lage druk (≤150 psi): wafelkleppen.

Matige druk (150 - 300 psi): wokkleppen.

Hoge druk (300+ psi): dubbele flense kleppen.

• Onderhoudsbehoeften

Frequent onderhoud: Lug of dubbele flensige kleppen (voor isolatie).

Minimaal onderhoud: wafelkleppen.

• Ruimtebeperkingen

Strakke ruimtes: wafelkleppen.

Voldoende ruimte: lug of dubbele flenskleppen.

• Type media

Corrosieve/schurende media: dubbele flense kleppen met PTFE -voering.

Niet-corrosieve media: wafel- of wielkleppen.

• Begroting

Kostengevoelige projecten: wafelkleppen.

Langetermijninvestering: Lug of dubbele flenskleuring.

5.Casestudy: het selecteren van kleppen voor een expansie van chemische planten

Een chemische fabriek in Duitsland had kleppen nodig voor een nieuwe zwavelzuurpijpleiding (klasse 300, 200 ° C). Na evaluatie:

• Wafelkleppen: Afgewezen vanwege drukbeperkingen.

• Lug -kleppen: Overwogen maar ontbrak corrosieweerstand.

• Dubbele flenzen met PTFE -voering: Gekozen voor hun klasse 300 -rating, isolatievermogen en chemische weerstand.

• Resultaat: Zero -lekken en 40% lagere onderhoudskosten gedurende 2 jaar.

6.FAQ's

Q1: Kunnen wafelkleppen stoom verwerken?

A: Alleen lage drukstoom (≤150 psi). Gebruik voor hogedrukstoom dubbele flenskleppen.

Q2: Zijn lugkleppen geschikt voor drinkwatersystemen?

A: Ja, vooral met FDA-conforme EPDM-stoelen.

Q3: Hoe zorg ik voor flenscompatibiliteit?

A: Vergelijk flensstandaarden tussen de klep en de pijplijn.

7.Waarom samenwerken met Tianjin Worlds Valve?

• Expertise in OEM/ODM -services

Als een vertrouwde door PTFE gevoerde Butterfly Valve Factory bieden we op maat gemaakte oplossingen die zijn afgestemd op uw specifieke vereisten. Van ontwerp tot levering, we zorgen voor naadloze uitvoering.

• Wereldwijd bereik met lokale ondersteuning

Met een aanwezigheid in meer dan 50 landen bieden we wereldwijd tijdige levering en toegewijde klantenservice.

• Concurrerende prijzen

Onze efficiënte productieprocessen en schaalvoordelen stellen ons in staat om hoogwaardige kleppen aan te bieden tegen concurrerende prijzen.

• Uitgebreide after-sales-service

We hebben een professioneel technisch team dat technische ondersteuning, installatiebegeleiding en onderhoudsdiensten biedt.

8.Oproep tot actie

Nog steeds niet zeker welk kleptype bij uw project past? Raadpleeg onze ingenieurs voor gepersonaliseerd advies!
