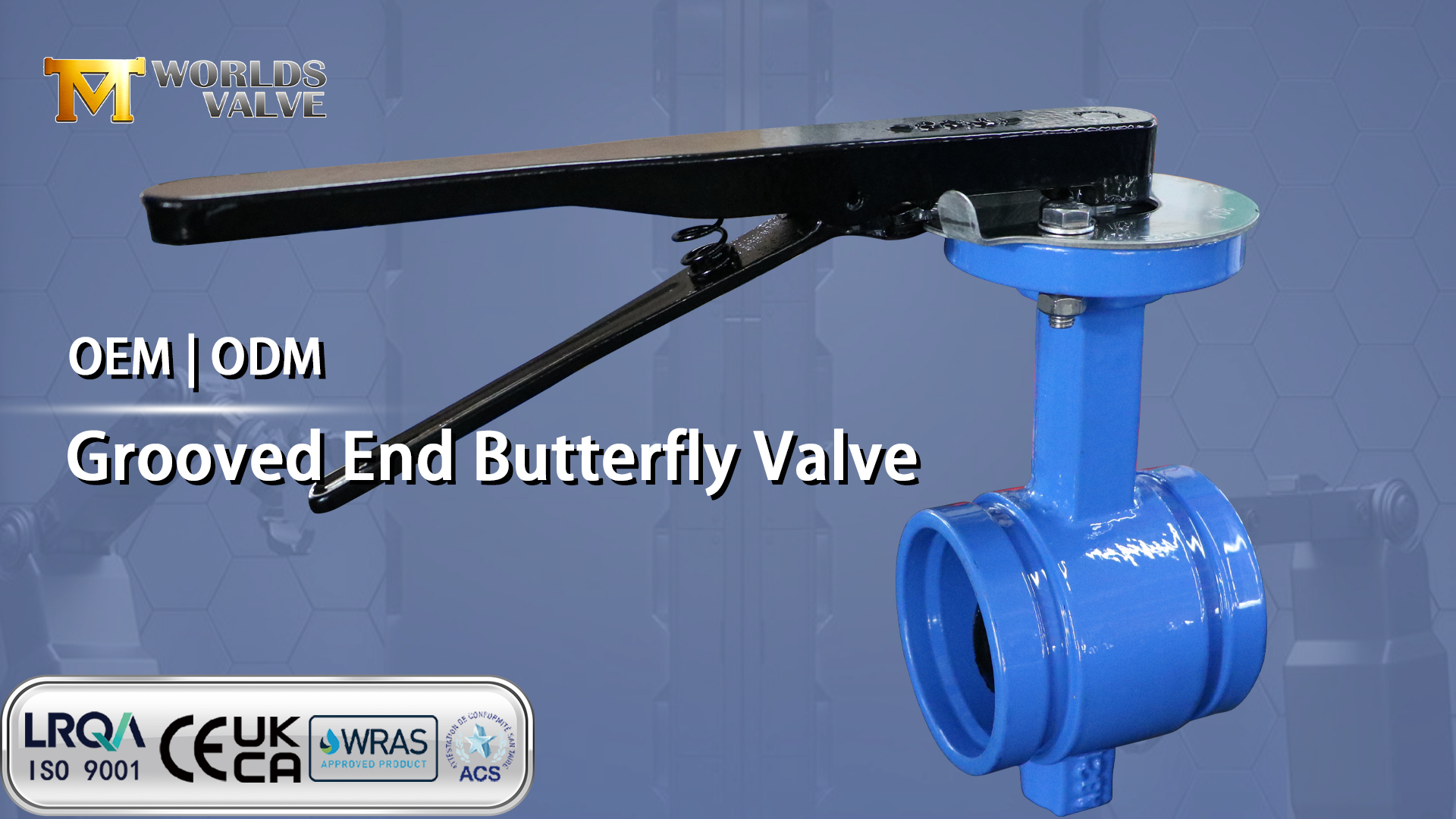

Vlinderklep met gegroefd uiteinde en hendel: een praktische keuze voor water- en HVAC-systemen

Inleiding

Vlinderkleppen met gegroefd uiteinde zijn stilletjes uitgegroeid tot een van de meest praktische oplossingen voor debietregeling in waterdistributie, HVAC en lichtindustriële leidingen. Ze zijn snel te installeren, gemakkelijk te onderhouden en vereisen geen laswerk of flensbouten.

Maar niet alle gegroefde kleppen zijn hetzelfde. Het lichaamsmateriaal, de samenstelling van de zitting en de bedieningsmethode hebben allemaal invloed op hoe de klep in de loop van de tijd presteert. In dit artikel wordt gekeken naar een configuratie die zich in de praktijk heeft bewezen: een vlinderklep met gegroefd uiteinde, een behuizing van nodulair gietijzer, een EPDM-zitting en bediening met een hendel. Verkrijgbaar in elke maat om aan uw projectvereisten te voldoen.

Waarom gegroefde eindverbindingen terrein winnen

Gegroefde eindverbindingen zijn een voorkeurskeuze geworden voor pijpleidingingenieurs in een breed scala van industrieën. Het concept is eenvoudig: het kleplichaam heeft machinaal bewerkte groeven aan elk uiteinde, en mechanische koppelingen klemmen over de buisuiteinden en de klepgroeven om een veilige, flexibele verbinding te vormen.

Wat maakt deze verbindingsmethode aantrekkelijk?

• Snelle installatie–Een gegroefde verbinding kan worden gemonteerd in een fractie van de tijd die nodig is voor lassen of flensbouten. Geen vergunning voor heet werk, geen gespecialiseerde lassers, geen momentsleutels.

• Eenvoudig onderhoud–U kunt de klep verwijderen en vervangen zonder de leiding door te snijden of aangrenzende apparatuur te verstoren. Maak gewoon de koppelingen los, verwissel de klep en draai ze weer vast.

• Flexibiliteit–Gegroefde verbindingen maken lichte hoek- en lineaire bewegingen mogelijk, waardoor thermische uitzetting en kleine zettingen van de leidingen worden opgevangen.

• Standaardisatie–Gegroefde uiteinden zijn vervaardigd volgens AWWA C606, waardoor compatibiliteit met standaardkoppelingen van meerdere leveranciers wordt gegarandeerd.

Voor waterdistributie-, HVAC- en lichtindustriële systemen vertalen deze voordelen zich in echte besparingen, zowel tijdens de bouw als gedurende de levensduur van het systeem.

Bediening met hendel: eenvoudig en betrouwbaar

Voor afsluiters van kleine tot middelgrote maten is een handhendel vaak de meest praktische keuze. Het bedrijfskoppel is laag genoeg voor één persoon om comfortabel te kunnen werken, en er is geen behoefte aan stroom, stuurlucht of complexe bedrading.

Een hendel met borgplaat geeft u een duidelijke open/dicht-indicatie en voorkomt onbedoelde bewegingen. Het is een eenvoudige, betrouwbare manier om de stroom op aftakleidingen, isolatiepunten en apparatuuraansluitingen te regelen.

Dat gezegd hebbende, er zijn situaties waarin een hendel niet ideaal is. Als de klep vaak wordt bediend of als deze zich op een moeilijk bereikbare plaats bevindt, kan een tandwielaansturing of actuator geschikter zijn. Het goede nieuws is dat de meeste vlinderkleppen met gegroefd uiteinde, inclusief de hier beschreven configuratie, standaard zijn voorzien van een ISO 5211-topflens. Als uw behoeften veranderen, kunt u een actuator vastschroeven zonder het klephuis te vervangen.

DI-lichaam + EPDM-zitting: een beproefde combinatie voor water

Nodulair gietijzer (DI) is het standaard lichaamsmateriaal voor vlinderkleppen voor watervoorziening. Het biedt ongeveer tweemaal de treksterkte van grijs ijzer, samen met een uitstekende slagvastheid. Voor kleppen met gegroefd uiteinde is die sterkte van belang: het lichaam moet drukstoten, waterslag en de mechanische spanningen van een flexibel leidingsysteem opvangen.

DI bewerkt ook goed, dus de groefafmetingen en schijfboringen houden nauwe toleranties in. De behuizing is doorgaans bedekt met epoxy (minimaal 250 μm is een gebruikelijke specificatie) om te beschermen tegen externe corrosie in vochtige, ondergrondse of washdown-omgevingen.

EPDM is hét zitmateriaal voor water- en afvalwatertoepassingen. Het temperatuurbereik – doorgaans -20℃ tot +120℃ – bestrijkt de meeste gemeentelijke en industriële watersystemen. Het is bestand tegen water, stoom en weersinvloeden buitenshuis, en kan omgaan met verdunde zuren, logen en veelgebruikte behandelingschemicaliën zoals chloor en ozon.

EPDM comprimeert ook goed, waardoor een luchtbeldichte afdichting tegen de schijf ontstaat, zelfs bij lage drukverschillen. Dat is belangrijk in watersystemen, waar lekvrije isolatie een basisvereiste is.

Eén beperking: EPDM is niet geschikt voor olie- of koolwaterstoftoepassingen. Als uw medium oliën bevat, heeft u in plaats daarvan NBR of FKM nodig.

Waar deze configuratie het beste werkt

Deze klepconfiguratie – gegroefd uiteinde, DI-lichaam, EPDM-zitting, hendel – past op natuurlijke wijze in een reeks toepassingen:

• Waterdistributie–Aftakleidingen, meteraansluitingen en isolatiepunten in gemeentelijke netwerken.

• HVAC-systemen–Gekoeldwater- en warmwatercircuits in commerciële en institutionele gebouwen.

• Licht-industriële processen–Koelwater, proceswater en nutsleidingen.

• Irrigatiesystemen–Hoofdleidingen en subleidingen waarbij handmatige bediening voldoende is.

• Brandbeveiliging–Kleinere bluswaterleidingen en sprinkleraansluitingen (met de juiste goedkeuringen).

In elk geval levert de combinatie van gegroefde verbinding, hendel, DI-lichaam en EPDM-zitting betrouwbare prestaties zonder onnodige complexiteit.

Installatie- en onderhoudsnotities

Kleppen met gegroefd uiteinde zijn vergevingsgezind, maar een paar praktijken garanderen een lange levensduur:

• Controleer de compatibiliteit van de groeven. Zorg ervoor dat de gegroefde koppelingen overeenkomen met de groefafmetingen van de klep. AWWA C606 is de algemene standaard, maar metrische en imperiale groeven verschillen.

• Smeer de pakkingen. Een beetje siliconensmeermiddel zorgt ervoor dat de koppelingspakkingen op hun plaats glijden en voorkomt dat ze tijdens de montage bekneld raken.

• Draai gelijkmatig aan. Volg de aanhaalaanbevelingen van de fabrikant van de koppeling. Te strak aandraaien kan de pakking vervormen; te weinig aandraaien kan lekken.

• Ondersteun de pijp. Laat de klep niet het gewicht van een niet-ondersteunde leiding dragen. Gebruik indien nodig hangers of steunen.

• Laat de klep periodiek draaien. Zelfs als je hem niet vaak gebruikt, kun je hem toch een paar keer per jaar openen en sluiten, zodat de zitting en stuurpen vrij kunnen bewegen.

• Inspecteer de stoel. EPDM kan na verloop van tijd uitharden of opzwellen, vooral in chloorwater. Vervang als u scheuren of lekkage waarneemt.

Veel voorkomende valkuilen die u moet vermijden

• Het gebruik van EPDM in de oliesector. Het zal opzwellen en falen. Kies in plaats daarvan NBR of FKM.

• Negeren van temperatuurvermindering. De drukwaarde van EPDM kan afnemen bij hogere temperaturen. Controleer de gegevens van de fabrikant.

• De hendel te strak aangedraaid. De hendel moet goed aansluiten en niet geforceerd zijn. Als de bediening lastig is, controleer dan op vuil of beschadiging van de stoel.

• De ISO 5211-flens overslaan. Als er een kans bestaat dat u later gaat automatiseren, zorg er dan voor dat de klep deze functie heeft. Zonder dit achteraf inbouwen is duur.

Conclusie

Een vlinderklep met gegroefd uiteinde, een handhendel, een nodulair gietijzeren huis en een EPDM-zitting is een praktische, betrouwbare keuze voor waterdistributie, HVAC en licht-industriële systemen. Het kan snel worden geïnstalleerd, werkt eenvoudig en kan de druk en temperatuur aan die onder normale gebruiksomstandigheden voorkomen.

Bij Tianjin Worlds Valve Co., Ltd. vervaardigen we deze configuratie in elke maat om aan uw projectvereisten te voldoen. Als OEM/ODM-fabrikant met LRQA-gecertificeerde ISO 9001:2015-kwaliteitssystemen, kunnen we materialen, maten, coatings en actuatoren aanpassen aan uw exacte specificaties. Als u een klep selecteert voor een aankomend project, helpt ons engineeringteam u graag bij het evalueren van de opties.
