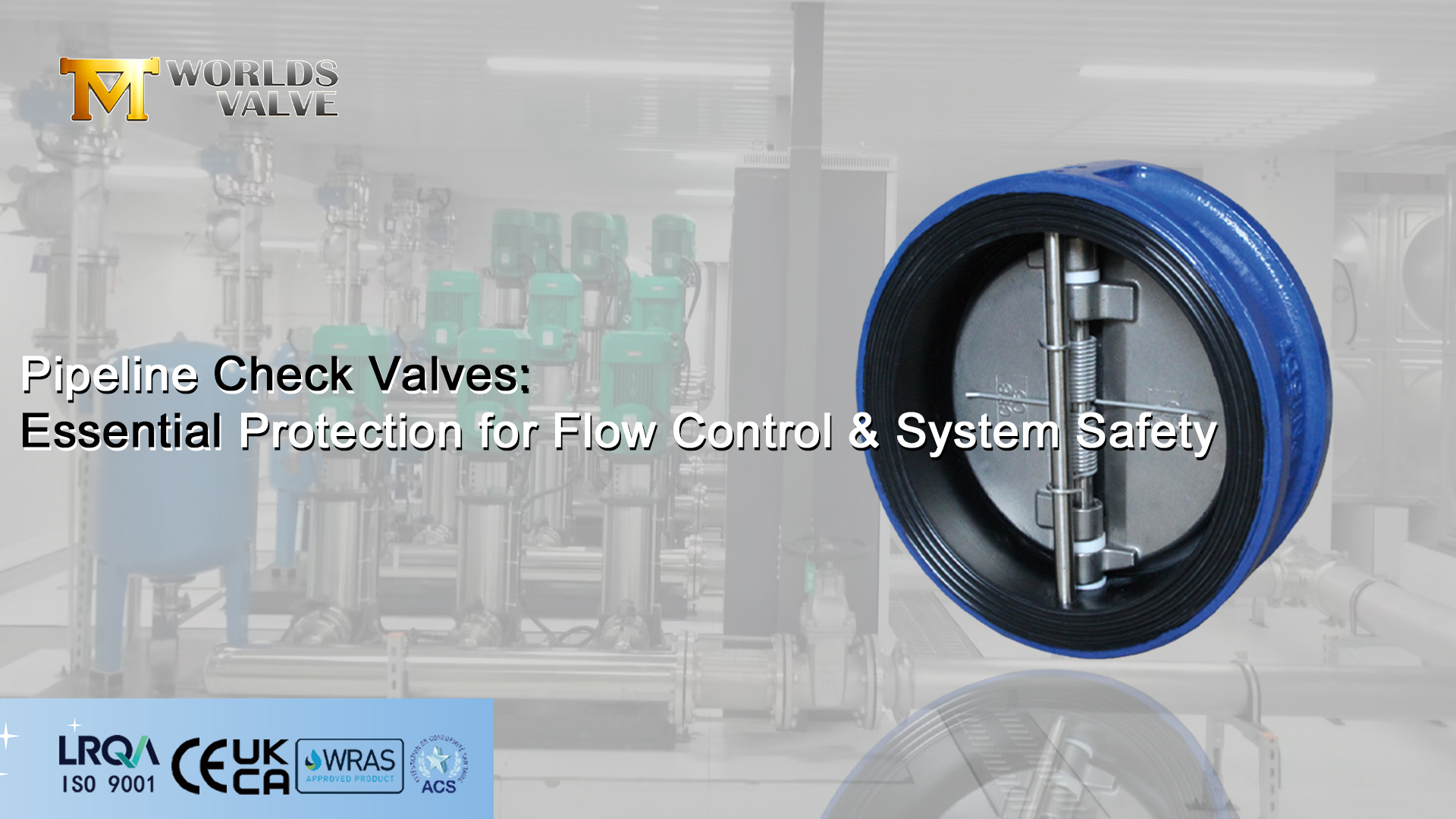

Terugslagkleppen voor pijpleidingen: essentiële bescherming voor debietregeling en systeemveiligheid

In elke industriële pijpleiding is het handhaven van een strikte unidirectionele stroom niet alleen een kwestie van efficiëntie; het is een fundamentele vereiste voor systeemveiligheid, apparatuurbescherming en operationele continuïteit. Pijpleiding terugslagkleppen fungeren als de kritische, automatische bewakers die dit principe handhaven en kostbare en gevaarlijke terugstroomgebeurtenissen voorkomen. Dit artikel legt de cruciale rol van terugslagkleppen uit, hoe ze pijpleidingsystemen beschermen en verbeteren, en biedt een duidelijk raamwerk voor het selecteren en onderhouden van de juiste klep voor uw specifieke toepassing.

1. Wat is een pijpleidingterugslagklep?

Een pijpleidingterugslagklep is een zelfaandrijvend mechanisch apparaat dat is ontworpen om vloeistof (vloeistof of gas) vrij in één richting te laten stromen, terwijl automatisch terugstroming (terugstroming) wordt voorkomen. In tegenstelling tot handmatig bediende kleppen vereist het geen externe controle, omdat het uitsluitend functioneert op basis van het drukverschil dat door de stroming zelf wordt gecreëerd.

• Basisbediening: Wanneer de voorwaartse stroomdruk de stroomafwaartse druk overschrijdt, gaat het interne mechanisme van de klep (een schijf, kogel of zuiger) open. Als de stroom afneemt, stopt of probeert om te keren, sluit dit mechanisme snel en vormt het een afdichting tegen de klepzitting.

• Belangrijkste doel: De primaire functie is terugstroompreventie, die pompen, compressoren en andere stroomafwaartse apparatuur beschermt tegen schade, vermenging van media (verontreiniging) voorkomt en de integriteit van de systeemdruk handhaaft.

• Gemeenschappelijke ontwerpen: Inclusief terugslagkleppen voor zwenk-, kogel-, zuiger-, hef- en dubbele plaatwafer, elk geoptimaliseerd voor verschillende druk-, debiet- en installatieomstandigheden.

2. De cruciale rol: schade en systeemstoringen voorkomen

Terugstroming is een primaire oorzaak van inefficiëntie en falen van pijpleidingsystemen. Terugslagkleppen fungeren als een eerste verdedigingslinie tegen:

• Schade aan apparatuur: Bij omgekeerde stroming kunnen pompen achteruit gaan draaien, waardoor de waaiers en afdichtingen beschadigd raken. Het kan ook leiden tot waterslag: destructieve drukstoten die leidingen en fittingen kunnen doen scheuren.

• Procesverontreiniging: In systemen waarin verschillende media worden verwerkt (bijvoorbeeld schoon versus afvalwater of verschillende chemicaliën), kan terugstroming leiden tot kruisbesmetting, waardoor de productkwaliteit in gevaar komt of veiligheidsrisico's ontstaan.

• Systeemuitval en dure reparaties: De schade als gevolg van ongecontroleerde terugstroom resulteert vaak in ongeplande stilstand, dure vervanging van componenten en opruimwerkzaamheden.

Door ervoor te zorgen dat de stroom alleen in de beoogde richting beweegt, dragen terugslagkleppen rechtstreeks bij aan de systeembetrouwbaarheid, veiligheid en lagere totale eigendomskosten.

3. Verbetering van de systeemefficiëntie en -prestaties

Naast bescherming draagt een goed gespecificeerde terugslagklep actief bij aan de operationele efficiëntie:

• Een constante stroom en druk handhaven: Door stroomomkeringen te elimineren, helpen terugslagkleppen de systeemdruk en stroomsnelheden te stabiliseren, wat leidt tot consistentere procesprestaties.

• Het energieverbruik verminderen: Ze voorkomen het verlies van gepompte media achterwaarts door het systeem, waardoor energie wordt verspild. Het beschermen van pompen tegen omgekeerde rotatie verbetert ook hun efficiëntie en levensduur.

• Minimaliseren van drukval: Hoogwaardige, moderne terugslagklepontwerpen (zoals onze Dual Plate Wafer-terugslagkleppen bij Worlds Valve) zijn ontworpen voor gestroomlijnde stromingspaden, waardoor minimale weerstand en drukverlies ontstaat wanneer deze open zijn.

4. Hoe u de juiste terugslagklep kiest: een selectiekader

Het selecteren van de optimale klep is cruciaal. Denk eens aan deze vier pijlers:

1. Toepassing en media:

• Vloeistoftype: Water, olie, chemicaliën, gas, slurry?

• Eigenschappen: Temperatuur, viscositeit, corrosiviteit, reinheid (aanwezigheid van vaste stoffen).

2. Prestatieparameters:

• Drukclassificatie: De klep moet bestand zijn tegen de maximale systeemwerkdruk (PSI/Bar).

• Stroomvereisten: Vereist debiet (Cv/Kv-waarde) en snelheid.

• Vereiste afdichtingsdichtheid: Is een luchtbeldichte afsluiting nodig, of is enige lekkage acceptabel?

3. Klepontwerp en materiaal:

• Typeselectie: Swing (algemene dienst), kogel (hoge stroom), zuiger (hoge druk/pulserend), Dual Plate Wafer (compact, snel sluitend, lage drukval).

• Materiaalcompatibiliteit: Behuizing (gietijzer, nodulair gietijzer, koolstofstaal, roestvrij staal), trim- en afdichtingsmaterialen (EPDM, NBR, Viton®, PTFE) moeten bestand zijn tegen corrosie en slijtage door de media.

4. Installatie en onderhoud:

• Verbindingstype: Wafer (tussen flenzen), Lug (end-of-line service), Geflensd (voor hogere druk/robuuste verbinding).

• Oriëntatie: Kan het horizontaal, verticaal of schuin worden geïnstalleerd? (Volg de richtlijnen van de fabrikant).

• Toegankelijkheid: Is er ruimte beschikbaar voor onderhoud en inspectie?

5. Betrouwbaarheid op lange termijn garanderen: beste praktijken voor installatie en onderhoud

Installatie:

• Zorg voor een goede uitlijning van de pijpleiding om spanning op het kleplichaam te voorkomen.

• Volg de aanbevolen stroomopwaartse/stroomafwaartse rechte pijplengtes voor een optimale werking van de schijf/plaat en om turbulentie te minimaliseren.

• Installeer in de juiste richting zoals gespecificeerd (pijl op het klephuis geeft de stroomrichting aan).

Onderhoud:

• Regelmatige inspectie: Controleer regelmatig op externe lekken, ongebruikelijke geluiden of zichtbare corrosie.

• Functioneel testen: Zorg er bij systemen met intermitterende stroming voor dat de klep vrij kan openen en sluiten en niet open of gesloten blijft door vuil.

• Preventieve strategie: Voor kritische toepassingen kunt u een gepland inspectie- en onderdelenvervangingsprogramma overwegen op basis van bedrijfsuren of cycli.

6. Worlds Valve: uw partner in pijpleidingbescherming

Bij Tianjin Worlds Valve Co., Ltd. begrijpen we dat een terugslagklep een essentiële investering is in de gezondheid van uw systeem. Wij zijn gespecialiseerd in het leveren van hoogwaardige oplossingen, met name onze efficiënte Dual Plate Wafer-terugslagkleppen, die ideaal zijn voor een breed scala aan pijpleidingtoepassingen vanwege hun:

• Snelle, betrouwbare sluiting om waterslag te voorkomen.

• Compact, lichtgewicht ontwerp voor eenvoudige installatie.

• Lage drukval voor energiezuinige werking.

Onze afsluiters worden vervaardigd onder een ISO9001-gecertificeerd kwaliteitsmanagementsysteem en zijn ontworpen om aan internationale normen te voldoen. Wij ondersteunen maatwerk (OEM/ODM) om te zorgen voor de perfecte pasvorm voor uw unieke systeemvereisten en bieden betrouwbare ondersteuning aan een wereldwijde klantenkring in de water-, olie- en gas-, chemische en industriële sectoren.

Conclusie

Een terugslagklep voor een pijpleiding is veel meer dan een eenvoudig onderdeel; het is een essentiële waarborg voor uw kapitaalgoederen en procesintegriteit. Door de functie ervan te begrijpen, zorgvuldig het juiste ontwerp voor uw behoeften te selecteren en de juiste onderhoudspraktijken te volgen, kunt u tientallen jaren van betrouwbare, efficiënte en veilige werking garanderen.

Voor robuuste, gecertificeerde terugslagklepoplossingen ondersteund door technische expertise en wereldwijde ervaring, Neem vandaag nog contact op met Worlds Valve. Laat ons u helpen bij het specificeren van de optimale klep om uw pijplijninvestering te beschermen.
