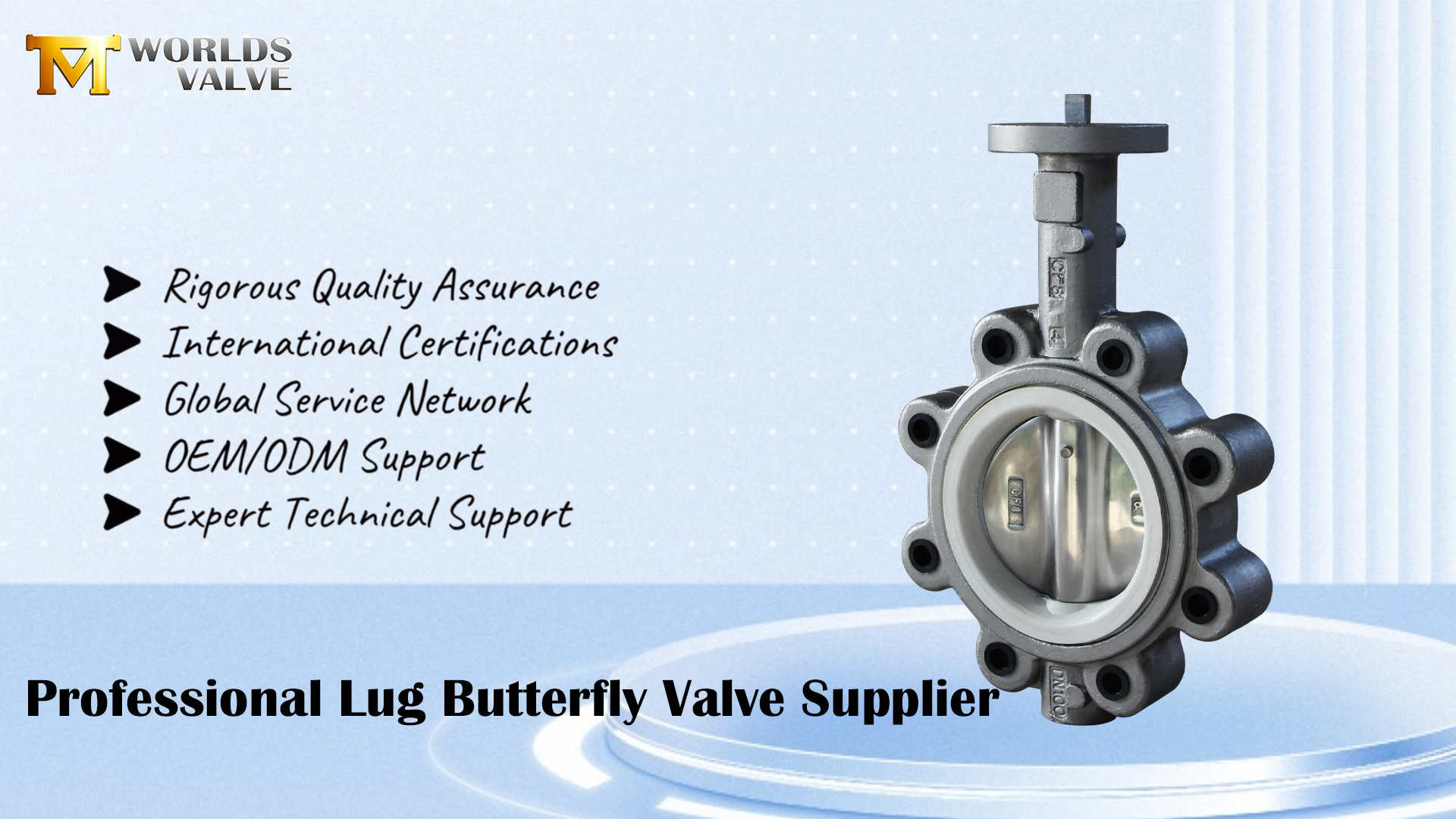

Lug vlinderklep | CF8 body en gepolijste schijf | PTFE-zitting | Pin beveiligd

Belangrijkste kenmerken en voordelen:

1. Volledig CF8 roestvrijstalen constructie – corrosiebestendigheid

• Zowel de behuizing als de schijf zijn gegoten uit CF8 (AISI 304) – het gegoten equivalent van gesmeed 304 roestvrij staal.

• Biedt goede weerstand tegen oxidatie, water, milde chemicaliën en voedselverwerkingsomgevingen.

• Voor de meeste diensten is geen externe coating vereist; lange levensduur.

2. Gepolijste schijf voor werking met laag koppel en antiaanbaklaag

• Het schijfoppervlak is gepolijst tot een gladde afwerking.

• Vermindert de wrijving tegen de PTFE-zitting, verlaagt het bedieningskoppel en voorkomt adhesie van media.

• Ideaal voor frequent fietsen en toepassingen waarbij reinheid belangrijk is.

3. Schijf met pinbeveiliging – positieve koppeloverdracht

• De schijf wordt met één of twee roestvrijstalen pennen aan de stuurpen bevestigd.

• Elimineert het risico dat de schijf losraakt of wegglijdt – een vaak voorkomend defect bij spie- of wrijvingsverbindingen.

• Zorgt voor een betrouwbare koppeloverdracht gedurende de hele levensduur van de klep.

4. PTFE-zitting – Superieure chemische bestendigheid en lage wrijving

• PTFE is inert voor vrijwel alle zuren, logen, oplosmiddelen en oxidatiemiddelen (pH 0–14).

• Zelfsmerend oppervlak vermindert het koppel en zorgt voor een luchtbeldichte afsluiting (Klasse VI).

• Groot temperatuurbereik: -35℃ tot +200℃.

5. Luglichaam voor dead-end-service

• Inzetstukken met schroefdraad maken een boutverbinding met een enkele flens mogelijk.

• Maakt installatie aan het einde van de lijn mogelijk zonder stroomafwaartse flensondersteuning.

• Ideaal voor isolatiepunten, afsluitingen voor onderhoud en toekomstige uitbreidingen van pijpleidingen.

6. Groot formaatbereik en OEM-aanpassing

• Maatbereik: DN50 tot DN1200 (2″tot 48″) – 4″(DN100) beschreven.

• Drukclassificaties: PN10, PN16, Klasse 150 (aanpasbaar).

• Flensnormen: EN 1092, ANSI B16.5, AS2129, JIS, enz.

• Bediening: Handhendel, wormwiel, elektrische actuator, pneumatische actuator (ISO 5211 bovenflens beschikbaar).

• Zittingopties: PTFE (standaard); EPDM, NBR, Viton ook leverbaar.

• Schijfopties: CF8 (standaard), CF8M, duplex, superduplex, aluminiumbrons.

Waarom kiezen voor Tianjin Worlds Valve?

1. Directe OEM/ODM-fabrikant – Wij produceren in onze eigen ISO 9001-gecertificeerde fabriek, niet in een handelsbedrijf.

2. Flexibiliteit in materiaal en ontwerp – CF8 behuizing/schijf, gepolijste schijf, pen met pinbevestiging, PTFE-zitting – alles kan worden afgestemd op uw media- en temperatuurbehoeften.

3. Groot bereik – Van DN50 tot DN1200, van kleine proceslijnen tot grote waterleidingen.

4. Gecertificeerde kwaliteit – ISO 9001, CE, UKCA, WRAS, ACS beschikbaar op aanvraag.

5. Volledige documentatie – Materiaalcertificaten (molentestrapporten) en druktestrapporten die bij elke bestelling worden verstrekt.

6. Wereldwijde exportervaring – Levering van kleppen aan meer dan 50 landen met betrouwbare logistieke en technische ondersteuning.

Wij nodigen u uit om neem contact met ons op voor een concurrerende offerte of om een bezoek aan onze fabriek te regelen. Ons engineeringteam staat klaar om uw specifieke projectvereisten te bespreken – of u nu een 4″ lug vlinderklep nodig heeft of een volledig op maat gemaakte oplossing tot DN1200.
