Lug vlinderkleppen spelen een cruciale rol in vloeistofcontrolesystemen in industrieën zoals waterbehandeling, olie en gas, chemische verwerking en HVAC. In tegenstelling tot standaard wafel of concentrische vlinderkleppen, is de Lug Butterfly-klep uniek ontworpen om superieure installatieflexibiliteit, betrouwbare afdichting en de mogelijkheid om bidirectionele druk aan te kunnen. De structuur, het combineren van een robuuste lug-stijl lichaam, precieze klepschijf en effectief afdichtingsmechanisme, maakt het een ideale oplossing voor pijpleidingen waar onderhoud, duurzaamheid en prestaties van het grootste belang zijn. Inzicht in de structuur, het werkprincipe en de belangrijkste kenmerken kunnen ingenieurs en operators de juiste klep voor hun systeem kiezen, waardoor soepele werking en efficiëntie op lange termijn wordt gewaarborgd.
De Lug Butterfly -klep heeft een goed gedefinieerde structuur die het onderscheidt van andere kleptypen. De componenten zijn ontworpen om naadloos samen te werken, waardoor efficiënte stroomregeling en beveiligde afdichting wordt gewaarborgd.

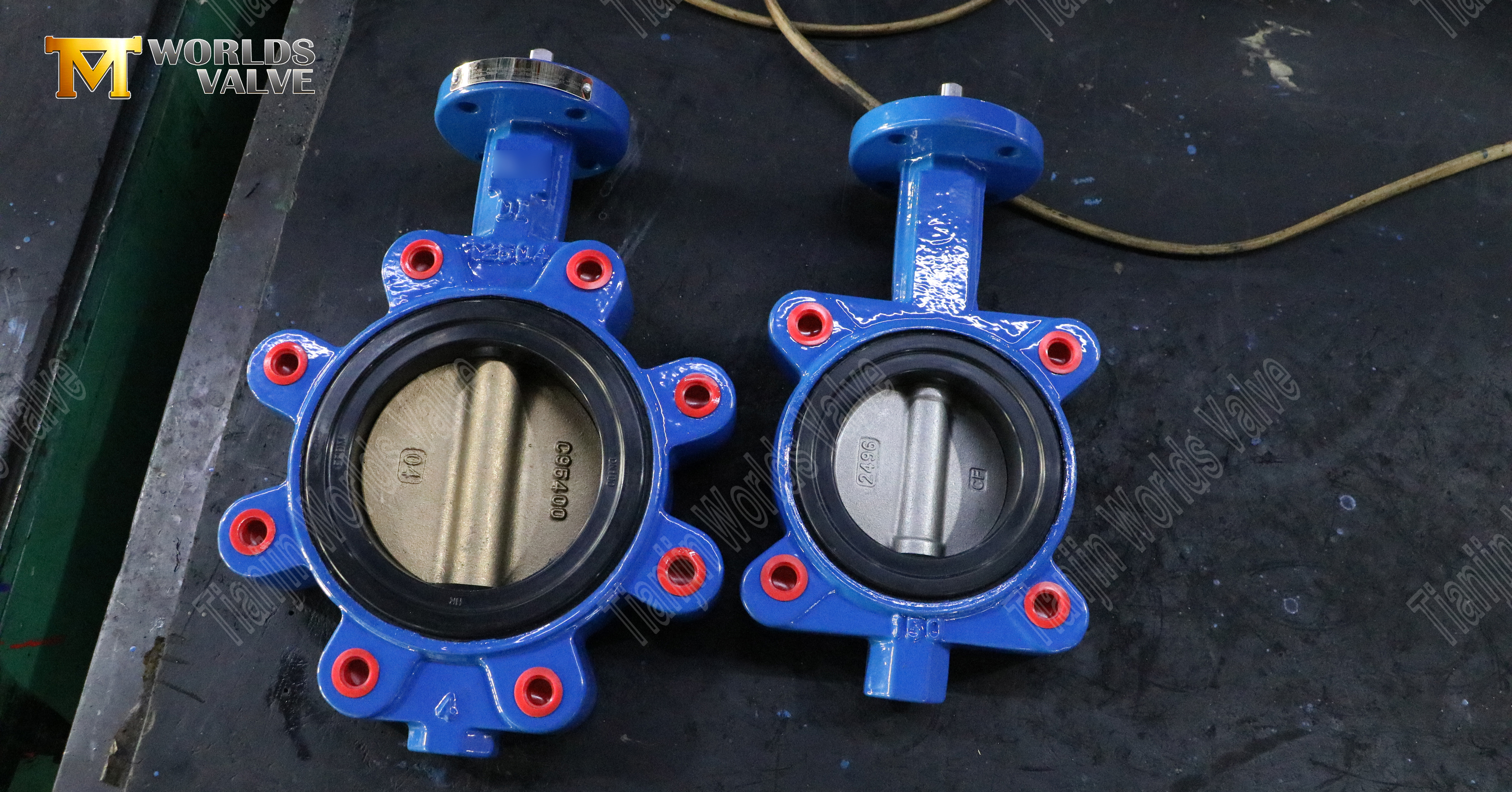

Het lichaam van een lug vlinderklep is meestal gemaakt van roestvrij staal, ductiel ijzer of koolstofstaal, waardoor sterkte en corrosieweerstand wordt geboden. Het ontwerpstijlontwerp bevat inzetstukken met schroefdraad (lippen) rond de kleplichaam, waardoor het rechtstreeks aan de flenzen van de pijpleiding kan worden vastgeschroefd. In tegenstelling tot kleppen in wafelstijl, die tussen flenzen zijn ingeklemd, kan de Lug Butterfly-klep worden geïnstalleerd aan het einde van een lijn (doodlopende service) zonder stroomafwaartse ondersteuning, waardoor het zeer veelzijdig is voor complexe leidinglay-outs.
Het lichaam kan worden gecoat of bekleed met epoxy, rubber of PTFE om de chemische weerstand te verbeteren en corrosie te voorkomen, met name bij agressieve of hoge temperatuurvloeistoffen. De compacte vorm en het relatief lichtgewicht van de klep maken het gemakkelijker om te hanteren tijdens de installatie en het verminderen van stress op leidingsystemen.
De klepschijf is het sleutelstroomcontrolelement. Meestal gemaakt van roestvrij staal, aluminium brons of gecoat ductiel ijzer, is de schijf precisie-ontworpen voor duurzaamheid en soepele werking. Oppervlaktebehandelingen, zoals elektropolishing of harde coating, verbeteren de weerstand van de slijtage en verminderen wrijving tijdens het openen en sluiten.
De schijf is gemonteerd op een stengel waarmee hij 90 ° kan roteren, waardoor de stroom van volledig open naar volledig gesloten wordt gereguleerd. De schijf kan concentrisch zijn (gecentreerd in de kleplichaam) of excentriek (offset van de middellijn), die de stroomkenmerken en afdichtingsprestaties beïnvloedt. Excentrische ontwerpen, zoals dubbele of drievoudige offset, verminderen de slijtage op de afdichting en zorgen voor een strengere afsluiting, zelfs onder hoge drukomstandigheden.
De klepstoel biedt het afdichtoppervlak waartegen de schijf sluit. Materialen voor de stoel variëren afhankelijk van de toepassing en het vloeistoftype, inclusief EPDM, PTFE, NBR of metaal voor hoge temperatuur of schurende vloeistoffen.
De Lug Butterfly-klep kan bidirectionele afdichting bieden, wat betekent dat deze effectief kan stoppen met stromen vanuit beide richtingen. Deze functie is vooral belangrijk in pijpleidingen die druk kunnen ervaren van zowel stroomopwaartse als stroomafwaartse bronnen. Het juiste stoelontwerp zorgt voor minimale lekkage, een laag operationeel koppel en lange levensduur van de services.
De klep kan handmatig worden bediend met een hendel of versnelling, of geautomatiseerd met pneumatische of elektrische actuatoren. Handmatige hefbomen zijn gebruikelijk in kleppen met kleine diameter, terwijl tandwielbeheerders worden gebruikt voor grotere kleppen die een hoger koppel vereisen. Pneumatische en elektrische actuatoren maken afstandsbediening, integratie mogelijk in geautomatiseerde systemen en precieze stroomregeling. Bewerkingssystemen kunnen ook positie -indicatoren of limietschakelaars bevatten, waardoor operators duidelijke feedback geven over de klepstatus.
De Lug Butterfly -klep Werkt door zijn schijf 90 graden rond de stengelas te roteren, waardoor een eenvoudige maar zeer effectieve methode voor het regelen van vloeistofstroom biedt. Wanneer de schijf parallel aan de stroom aansluit, is de klep volledig open, waardoor vloeistoffen kunnen passeren met minimale weerstand en drukval. Omgekeerd, wanneer de schijf loodrecht op de stroom staat, drukt deze stevig tegen de stoel, waardoor de vloeiende doorgang volledig wordt gestopt. Deze kwartieroperatie maakt Lug Butterfly-kleppen snel om te werken, wat met name voordelig is in situaties die nooduitsluiting of snelle respons in geautomatiseerde besturingssystemen vereisen.
Een bepalend kenmerk van de Lug Butterfly-klep is het vermogen om bidirectionele druk aan te kunnen. In tegenstelling tot kleppen in wafer-stijl die afhankelijk zijn van stroomopwaartse druk om afdichtingen te behouden, kunnen lugkleppen druk onderhouden vanuit zowel stroomopwaartse als stroomafwaartse richtingen. Deze mogelijkheid voorkomt de terugstroom en kan de klep worden geïnstalleerd in doodlopende secties van pijpleidingen of in situaties die gedeeltelijke systeemisolatie vereisen. De schijf drukt uniform tegen de klepstoel, waardoor een strakke, lekbestendige afdichting ontstaat, zelfs onder hoge drukomstandigheden. Deze betrouwbaarheid maakt lug vlinderkleppen geschikt voor kritieke toepassingen in waterbehandeling, chemische verwerking en olie- en gasleidingen.
Lug vlinderkleppen zijn er in verschillende interne configuraties die hun werking en prestaties beïnvloeden:
Middellijn (concentrische) kleppen: In dit ontwerp is de schijf gecentreerd in het kleplichaam. Centrale kleppen zijn eenvoudig en betrouwbaar, waardoor ze geschikt zijn voor toepassingen met lage druk. Omdat de schijf tijdens het bedrijf voortdurend contact maakt met de stoel, kan de stoel na verloop van tijd hogere slijtage ervaren.
Excentrische kleppen (dubbele of drievoudige offset): In excentrieke ontwerpen wordt de schijf gecompenseerd vanaf de middellijn van de kleplichaam. Deze offset vermindert de wrijving tussen de schijf en de stoel tijdens het openen en sluiten, waardoor de koppelvereisten en het slijtage worden geminimaliseerd. Dubbele en drievoudige offsetontwerpen verbeteren de afdichtingsprestaties, verbeteren de levensduur en zijn ideaal voor hogedruk- of grote diameter systemen. Deze ontwerpen zorgen voor strakke afsluiting met minimale lekkage en bieden een soepelere werking.
Met dit werkingsprincipe kunnen Lug Butterfly -kleppen een snelle, efficiënte en betrouwbare werking bereiken, waardoor ze zeer geschikt zijn voor zowel handmatige als geautomatiseerde industriële systemen.
Verschillende kenmerken maken de Lug Butterfly -klep een voorkeurskeuze in meerdere industrieën:
Vermogen om bidirectionele druk te weerstaan: De klep kan druk omgaan vanuit zowel stroomopwaartse als stroomafwaartse richtingen, waardoor een veilige en betrouwbare werking wordt gewaarborgd in pijpleidingen waar drukschommelingen optreden. Deze functie is essentieel voor dead-end service- en isolatiescenario's.
Eenvoudige installatie en onderhoud: Draadlippen maken installatie mogelijk zonder stroomafwaartse leidingen te verstoren, onderhoud of klepverwijdering mogelijk te maken zonder het hele systeem af te sluiten. Het compacte en lichtgewicht ontwerp vergemakkelijkt de behandeling, transport en installatie verder in beperkte ruimtes.
Compacte en lichtgewicht constructie: Het lichaamslichaam vermindert de klepgrootte en -gewicht in vergelijking met andere kleptypen equivalente drukbeoordelingen. Dit minimaliseert stress op pijpleidingen, vereenvoudigt de integratie en zorgt voor gebruik in strakke ruimtes waar andere kleppen onpraktisch kunnen zijn.
Superieure afdichtingsprestaties: Correct geselecteerde materialen, geavanceerde stoelontwerpen en excentrieke configuraties bieden uitstekende afwijzingscapaciteit en langdurige betrouwbaarheid. Gespecialiseerde coatings en stoelmaterialen verbeteren de weerstand tegen chemische corrosie, temperatuurveranderingen en slijtage, waardoor de levensduur van de services wordt verlengd, zelfs in harde industriële omgevingen.
Veelzijdige bedieningsopties: Lug Butterfly -kleppen kunnen handmatig worden bediend met handhendels of geautomatiseerd met pneumatische of elektrische actuatoren. Deze veelzijdigheid maakt integratie mogelijk in verschillende besturingssystemen, ter ondersteuning van toepassingen in waterbehandeling, afvalwaterbeheer, olie- en gasleidingen, chemische verwerking en stroomopwekking.
Over het algemeen maakt de combinatie van efficiënte kwartier van kwartier, bidirectionele afdichting, veelzijdige activering en duurzame constructie een lug vlinderventielen een zeer effectieve en betrouwbare oplossing voor moderne industriële leidingsystemen. Ze bieden de flexibiliteit, betrouwbaarheid en veiligheid die nodig is voor het eisen van operationele omstandigheden, terwijl onderhoudsuitdagingen en downtime worden geminimaliseerd.
De Lug Butterfly -klep is een zeer betrouwbare en veelzijdige keuze voor industriële stroomcontrolesystemen, het combineren van duurzaamheid, installatiegemak en efficiënte werking. De body in lug-achtige body, precisie-ontworpen schijf en krachtige stoel zorgen voor uitstekende afdichting en langdurige prestaties, terwijl de schijfrotatie van de kwartier snel openen en sluiten. Enkele of bidirectionele afdichting biedt veiligheid onder verschillende drukomstandigheden, en het compacte, lichtgewicht ontwerp maakt onderhoud eenvoudig. Belangrijkste voordelen zoals flexibele bediening en robuuste constructie maken de Lug Butterfly -klep ideaal voor water, olie, gas en chemische toepassingen. Voor ingenieurs en exploitanten die hoogwaardige kleppen zoeken die efficiëntie, betrouwbaarheid en verminderde downtime opleveren, Tianjin Worlds Valve Co., Ltd. Biedt gedetailleerde productinformatie, technische richtlijnen en directe ondersteuning. Contact hen zorgt voor toegang tot professioneel advies en premium lug vlinderklepoplossingen voor alle industriële behoeften.
