De juiste vlinderklep kiezen voor uw toepassingen

Vlinderklep een relatief kleine voetafdruk hebben in vergelijking met andere soorten kleppen. Ze kunnen gemakkelijk worden geïntegreerd in leidingsystemen zonder overmatige ruimte in te nemen. BUtterfly-kleppen worden veel gebruikt in vloeistofcontrolesystemen voor hun eenvoud, efficiëntie en kosteneffectiviteit. Hoe te kiezen de rechts vlinderklep voor uw toepassingen.Deze uitgebreide gids helpt u.

Strategisch geplaatste kleppen zijn een krachtig middel om deze stroom te vergemakkelijken, te belemmeren of te smoren. Vanwege de veelzijdigheid is de vlinderklep een van de meest gebruikte industriële kleppen.

Tianjin Worlds Valve Co., Ltd is een professionele fabrikant van vlinderklep. Iedereen geïnteresseerd in vlinderklep, verwelkom eventuele vragen van u.

l Stap1: Inleiding

Ontwerp en werking: een vlinderklep is een kwartaalklep die de vloeistofstroom door een pijp regelt door een schijfvormige component in het kleplichaam te roteren. De schijf is bevestigd aan een stengel die door het midden van de schijf gaat en is verbonden met een actuator, die handmatig kan worden bediend of geautomatiseerd. Wanneer de klep volledig open is, staat de schijf loodrecht op de vloeistofstroom, waardoor de maximale stroom mogelijk is. Wanneer de klep volledig is gesloten, is de schijf parallel aan de vloeistofstroom en blokkeert de stroom volledig.

Voordelen: vlinderkleppen bieden compact ontwerp, lichtgewicht, eenvoudige installatie, goede stroomregeling, laag onderhoud, kosteneffectiviteit en veelzijdigheid.

Vier hoofdcomponenten:

1. Body-De hoofdbehuizing van de klep bevat de schijf, stengel en actuator.

2. Schijf-de schijf is de component die roteert in het kleplichaam om de vloeistofstroom te regelen.

3. STEM-de stengel verbindt de schijf met de actuator en gaat door het midden van de schijf.

4. Stoel-de stoel is de component die een strakke afdichting rond de schijf biedt wanneer de klep is gesloten.

l Stap2: Kies het juiste kleptype

Butterfly -kleptypen bevatten voornamelijk het volgende:

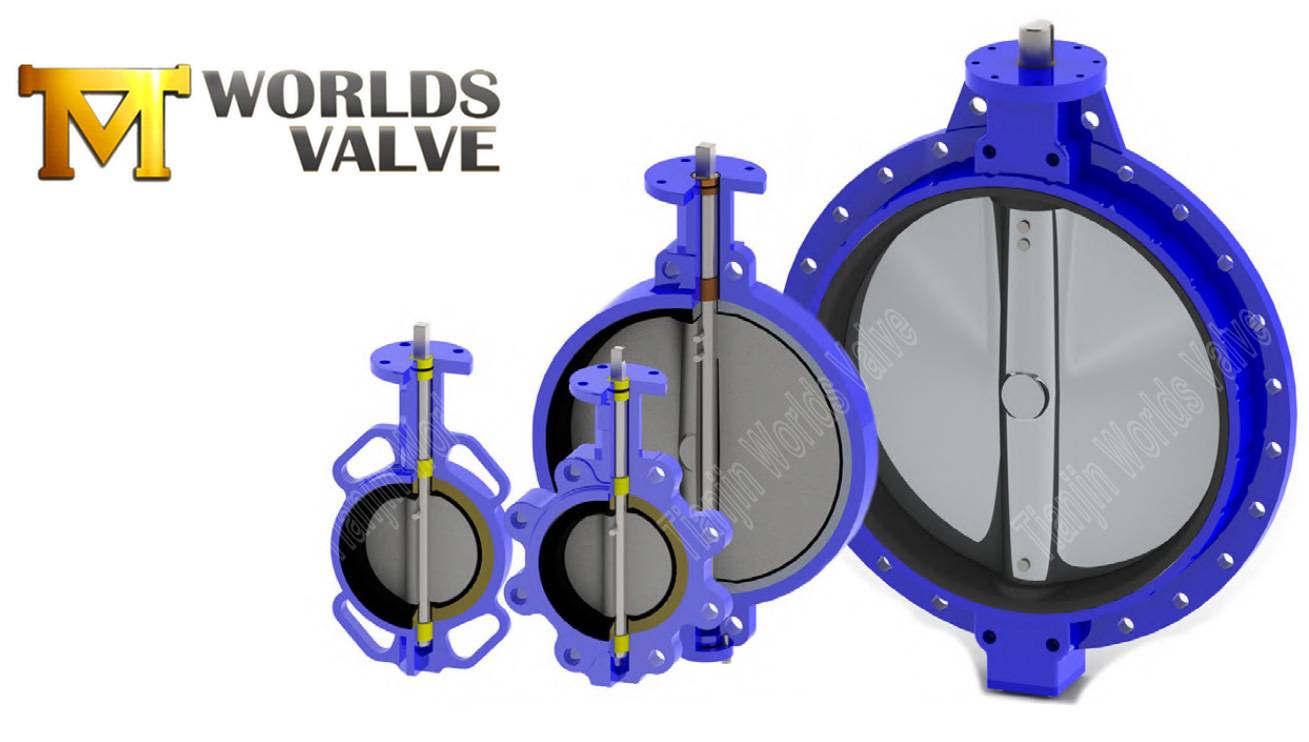

1. Wafel type vlinderventiel: Dit type is ingeklemd tussen twee flenzen en is lichtgewicht en gemakkelijk te installeren. Het is geschikt voor toepassingen waar de ruimte beperkt is en de kosten een overweging zijn.

2. Lug -type vlinderklep: Het heeft nokken op het kleplichaam die aan de flenzen zijn vastgebout. Dit biedt een veiliger verbinding en is geschikt voor toepassingen met een hogere druk.

3. Butterfly -klep met versnellingsoperator: dit type is uitgerust met een tandwielmechanisme dat het gemakkelijker maakt om de klep te bedienen, vooral in grote maten of wanneer een hoger koppel vereist is.

4. Vlinderklep met actuator: geactiveerde vlinderkleppen gebruiken pneumatische, hydraulische of elektrische actuatoren voor externe werking en automatisering. Ze worden vaak gebruikt in industriële processen waar precieze controle nodig is.

l Stap3: Vereisten voor vlinderkleptoepassing

Vereisten voor vlinderkleptoepassing zijn onder meer:

1. Vloeibare compatibiliteit

- Zorg ervoor dat de vlinderklep compatibel is met het type vloeistof dat wordt getransporteerd. Verschillende materialen kunnen nodig zijn voor corrosieve, schuur- of hoge-temperatuurvloeistoffen.

2. Druk- en temperatuurbeoordelingen

- Controleer of de klep is beoordeeld voor de verwachte druk en het temperatuurbereik van de toepassing. Het overschrijden van deze beoordelingen kan leiden tot klepfalen en potentiële veiligheidsrisico's.

3. Flowkenmerken

- Overweeg de stroomvereisten van het systeem. Vlinderkleppen kunnen verschillende stroomkenmerken bieden, afhankelijk van hun ontwerp en grootte. Zorg ervoor dat de klep de gewenste stroomregeling en drukval biedt.

4. Installatieruimte

- Houd rekening met de beschikbare ruimte voor installatie. Vlinderkleppen zijn er in verschillende maten en configuraties, dus kies er een die binnen de beperkingen van het leidingsysteem past.

5. Bewerkingsmethode

- Bepaal de juiste bedieningsmethode op basis van de applicatiebehoeften. Handmatige, pneumatische, hydraulische of elektrische bediening kan nodig zijn, afhankelijk van factoren zoals toegankelijkheid, bedieningsvereisten en automatisering.

6. Onderhoud en betrouwbaarheid

- Overweeg het onderhoudsgemak en de betrouwbaarheid van de vlinderklep. Zoek naar kleppen met functies zoals duurzame constructie, gemakkelijke toegang voor onderhoud en een lange levensduur.

7. Industriestandaarden en voorschriften

- Zorg ervoor dat de vlinderklep voldoet aan de relevante industrienormen en -voorschriften voor de specifieke toepassing. Dit kan normen voor drukbeoordelingen, materialen en veiligheid omvatten.

l STEP4: Materiaalselectie

Materiaalselectie is van cruciaal belang om duurzaamheid en compatibiliteit met de vloeistof te waarborgen.

1. Lichaamsmaterialen: gemeenschappelijke materialen omvatten roestvrij staal, koolstofstaal, ductiel ijzer, PVC en verschillende legeringen. Roestvrij staal heeft de voorkeur vanwege zijn corrosieweerstand en sterkte.

2. Disc-materialen: opties omvatten roestvrij staal, ductiel ijzer, aluminium brons en nikkel-vergulde materialen voor verbeterde duurzaamheid.

3. Stoelmaterialen: kies uit materialen zoals EPDM, PTFE, Viton en Nitrile, op basis van vloeistofcompatibiliteit en temperatuurtolerantie.

l Stap5: Klepgrootte en stroomkenmerken

Juiste maatvesting zorgt voor optimale prestaties en betrouwbaarheid:

Klepgrootte: selecteer de klepgrootte op basis van buisdiameter, stroomsnelheid en drukvaloverwegingen.

Stroomkenmerken: overweeg de stroomcoëfficiënt (CV) van de klep om ervoor te zorgen dat deze voldoet aan de gewenste stroomregelingseisen.

l Oproep tot actie

Ben je klaar om de perfecte vlinderklep te vinden voor je behoeften? Neem vandaag nog contact met ons op om ons uitgebreide assortiment vlinderkleppen te verkennen, waaronder industrieel, PVC, roestvrij staal en pneumatische opties. Onze experts zijn hier om u te helpen de beste klep voor uw toepassing te selecteren en optimale prestaties te garanderen.

l Conclusie

Het kiezen van de juiste vlinderklep omvat zorgvuldige afweging van toepassingsvereisten, kleptype, materialen, eindverbindingen, grootte en naleving van de industrienormen. Door deze stapsgewijze handleiding te volgen, kunt u vol vertrouwen de ideale vlinderklep kiezen voor uw specifieke behoeften, waardoor optimale prestaties en betrouwbaarheid in uw vloeistofcontrolesysteem worden gewaarborgd. Overleg met experts uit de industrie en vertrouwde leveranciers voor aanvullende begeleiding en ondersteuning tijdens het selectieproces. Elke geïnteresseerd in vlinderklep, verwelkom eventuele vragen van u. Raadpleeg ons op dekai@worldsvalve.com
