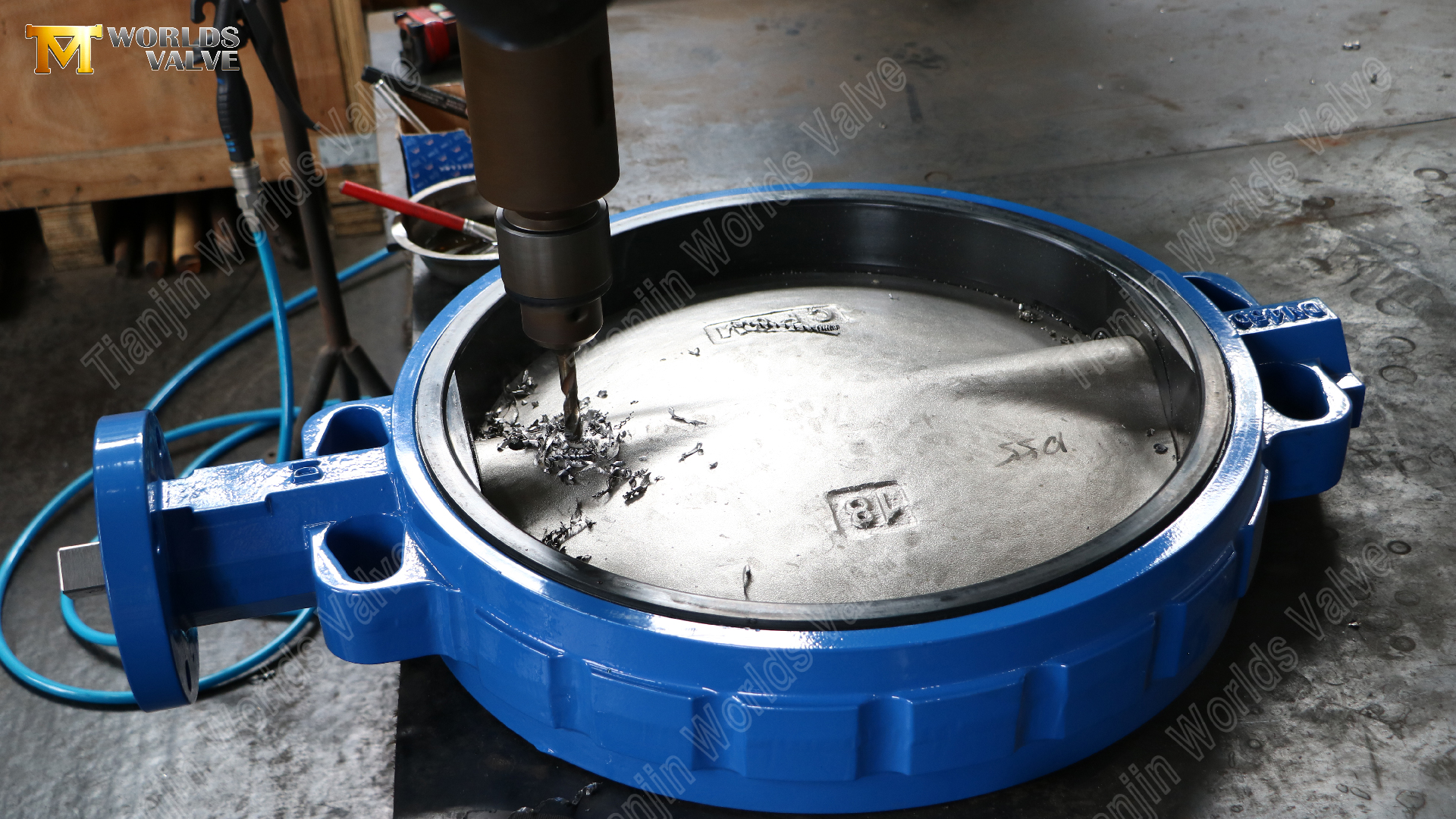

18-inch wafer-vlinderklep: een materiaalkeuzegids voor water- en afvalwatersystemen

Inleiding

Wanneer u een vlinderklep specificeert voor een 18-inch waterleiding, pompafvoer of waterzuiveringsinstallatie, begint het gesprek meestal met de maat en drukklasse. Maar de beslissing die uiteindelijk bepaalt hoe lang de klep meegaat (en hoe vaak je hem moet onderhouden) is de materiaalkeuze.

Een 18-inch wafer-vlinderklep is een werkpaard in gemeentelijke en industriële watersystemen. Het is compact, lichtgewicht en kosteneffectief in vergelijking met flens- of nokontwerpen. Maar kleppen met een grote diameter hebben ook te maken met een hoger bedrijfskoppel, grotere door de stroming veroorzaakte trillingen en veeleisender afdichtingsomstandigheden. Het kiezen van de juiste body-, schijf- en stoelmaterialen is geen klein detail: het is de basis voor betrouwbare prestaties.

In deze gids wordt de materiaalcombinatie besproken van een nodulair gietijzeren (DI) lichaam, CF8M roestvrijstalen schijf en EPDM-zitting – een configuratie die veel wordt gebruikt in water- en afvalwatertoepassingen. We bekijken waarom deze materialen goed samenwerken, waar ze het beste presteren en waar je op moet letten tijdens installatie en onderhoud.

Waarom 18-inch wafer-vlinderkleppen gebruikelijk zijn in watersystemen

Wafer-vlinderkleppen domineren niet voor niets de watervoorziening met grote diameter. Het waferlichaam past tussen twee pijpflenzen en wordt op zijn plaats gehouden door middel van bouten. Er is geen integrale flens, waardoor de klep kort, licht en relatief goedkoop blijft. Voor een 18-inch lijn is die gewichtsbesparing van belang, zowel voor de eerste installatie als voor ondersteuningsvereisten op de lange termijn.

Maar het wafelontwerp betekent ook dat de klep voor zijn stijfheid afhankelijk is van de aangrenzende pijpflenzen. Op 18 inch ondervindt de schijf aanzienlijke dynamische krachten. Als het lichaamsmateriaal te zwak is of als de stoel niet betrouwbaar afdicht, zul je lekkages, voortijdige slijtage of zelfs schijfvervorming zien.

Daarom is materiaalkeuze van cruciaal belang. De juiste combinatie kan jarenlang onafgebroken dienst doen met minimale aandacht. De verkeerde kan binnen enkele maanden kapot gaan.

Materiaalfocus: DI-lichaam, CF8M-schijf, EPDM-zitting

1. Nodulair gietijzer (DI) lichaam – Sterkte en slagvastheid

Nodulair gietijzer (ook wel nodulair gietijzer genoemd) is het standaard lichaamsmateriaal voor grote waterkleppen. Het biedt ongeveer tweemaal de treksterkte van grijs ijzer, samen met een uitstekende slagvastheid. Voor een 18-inch klep vertaalt zich dat in een behuizing die drukstoten, waterslag en de mechanische belasting van pijpleidingbewegingen kan verwerken zonder te barsten.

DI bewerkt ook goed, dus flensvlakken en schijfboringen houden nauwe toleranties aan. Wanneer de behuizing is gecoat met epoxy – standaard voor watergebruik – is de behuizing bestand tegen externe corrosie, zelfs in vochtige of ondergrondse omstandigheden. Het is een praktische, kosteneffectieve keuze die prestatie en prijs in evenwicht houdt.

2. CF8M-schijf – Corrosiebestendigheid waar het telt

De schijf is het bewegende onderdeel dat rechtstreeks in contact komt met de stroom. In water en afvalwater is corrosiebestendigheid essentieel. CF8M is het gegoten equivalent van 316 roestvrij staal en bevat molybdeen voor verbeterde weerstand tegen putcorrosie en spleetcorrosie, vooral in chloridehoudend water.

Vergeleken met een gecoate nodulair gietijzeren schijf biedt CF8M een langere levensduur in agressief of licht brak water. Vergeleken met 304 roestvrij staal presteert het beter in chloride-omgevingen. Voor een 18-inch klep die tientallen jaren dienst kan doen, is de extra corrosieweerstand de investering waard.

3. EPDM-zitting – Betrouwbare afdichting voor water en afvalwater

EPDM (ethyleenpropyleendieenmonomeer) is het meest gebruikte elastomeer voor watervoorziening. Het is bestand tegen water, stoom en weersinvloeden buitenshuis. Het temperatuurbereik (doorgaans -20°C tot +120°C) dekt de overgrote meerderheid van gemeentelijke en industriële watertoepassingen.

EPDM verwerkt ook verdunde zuren, logen en gebruikelijke behandelingschemicaliën zoals chloor en ozon. Het comprimeert goed, waardoor een luchtbeldichte afdichting tegen de schijf ontstaat, zelfs bij lage drukverschillen. En het is kosteneffectief, wat belangrijk is als je een 18-inch ventiel koopt.

Eén opmerking: EPDM is niet geschikt voor olie- of koolwaterstoftoepassingen. Als uw medium oliën bevat, heeft u in plaats daarvan NBR of FKM nodig. Maar voor water en afvalwater is EPDM de juiste keuze.

4. Waarom deze combinatie werkt

DI body + CF8M schijf + EPDM zitting is een gebalanceerde configuratie. Het lichaam biedt structurele sterkte en slagvastheid. De schijf biedt corrosieweerstand op het bevochtigde bewegende oppervlak. De zitting zorgt voor een betrouwbare afdichting over een breed temperatuurbereik. Samen kunnen ze voldoen aan de eisen van watersystemen met een grote diameter, zonder over-engineering of bezuinigingen.

Installatie- en onderhoudstips voor 18-inch waferkleppen

Grote waferkleppen vereisen meer zorg tijdens de installatie dan kleine. Hier zijn een paar praktische punten:

• Flensuitlijning: Zorg ervoor dat de pijpflenzen parallel zijn en goed zijn uitgelijnd voordat u de bouten aandraait. Een verkeerde uitlijning kan het waferlichaam vervormen en ertoe leiden dat de schijf vastloopt.

• Aanhalen van bouten: Draai de bouten kruislings vast, waarbij u het koppel geleidelijk verhoogt. Dit zorgt voor een gelijkmatige compressie van de pakking en voorkomt beschadiging van de zitting.

• Ondersteuning: Hoewel de waferklep zelf licht van gewicht is, moet de aangrenzende pijp worden ondersteund zodat de klep geen buigbelastingen draagt.

• Bediening: Een 18-inch klep heeft een hoog bedieningskoppel. Een handhendel is meestal onpraktisch; voor een soepele, veilige bediening worden aandrijvingen of actuatoren aanbevolen.

• Onderhoud: Inspecteer de zitting en schijf jaarlijks. EPDM-zittingen kunnen na verloop van tijd slijten of opzwellen, vooral in chloorwater. Vervang als u scheuren, verharding of lekkage waarneemt.

Veelvoorkomende valkuilen bij het selecteren van grote wafer-vlinderkleppen

Zelfs ervaren ingenieurs zien deze soms over het hoofd:

1. Temperatuurvermindering negeren–EPDM heeft een maximale continue temperatuur van ongeveer 120℃. Bij hogere temperaturen moet de druk worden verlaagd.

2. Het verkeerde materiaal van de zitting kiezen–Het gebruik van EPDM in de oliesector, of NBR in ozonrijk water, leidt tot snel falen.

3. Het koppel onderschatten–Een 18-inch klep kan 2 tot 3 maal zoveel koppel nodig hebben als een 12-inch klep. De afmetingen van de actuator moeten hiermee rekening houden.

4. De ISO 5211-bovenflens overslaan–Als u later zou willen automatiseren, zorg er dan voor dat de klep een standaard montagekussen heeft. Anders heb je adapters of een nieuw ventiel nodig.

5. Slechte installatie–Ongelijkmatig aanhaalmoment van de bouten of niet goed uitgelijnde flenzen zijn veelvoorkomende oorzaken van lekkage en voortijdige slijtage van de zitting.

Conclusie: Stem materialen af op uw toepassing

Een 18-inch wafelvormige vlinderklep met een DI-behuizing, CF8M-schijf en EPDM-zitting is een solide keuze voor watervoorziening, afvalwaterbehandeling en vele industriële watertoepassingen. Het combineert sterkte, corrosiebestendigheid, afdichtingsprestaties en kosten.

Maar geen enkele configuratie past bij elk project. Als uw water koolwaterstoffen bevat, heeft u een andere stoel nodig. Als de temperatuur hoog is, heeft u mogelijk een metalen stoel nodig. Als de druk hoger is dan PN16/Klasse 150, kan een kabelschoen of flenshuis vereist zijn.

De sleutel is om de materialen af te stemmen op uw specifieke verwachtingen op het gebied van media, temperatuur, druk en onderhoud.

Bij Tianjin Worlds Valve Co., Ltd. vervaardigen we 18-inch wafer-vlinderkleppen in deze en vele andere configuraties. Als OEM/ODM-fabrikant met LRQA-gecertificeerde ISO 9001:2015-kwaliteitssystemen, kunnen we materialen, maten, coatings en actuatoren aanpassen aan uw exacte vereisten. Als u een klep selecteert voor een aankomend project, helpt ons engineeringteam u graag bij het evalueren van de opties.
